전기기능장 필기 기출문제복원 (2009-07-12)

전기기능장
(2009-07-12 기출문제)

목록

1과목: 임의구분

1. 논리식 A • (A+B)를 간단히 하면?

  1. A'
  2. B
  3. A • B
  4. A
(정답률: 68%)
  • 논리식 A • (A+B)를 전개해보면, Distributive law에 의해 A • A + A • B가 된다. 그리고 A • A는 Identity law에 의해 A가 되므로, 최종적으로 A+B가 된다. 따라서, A • (A+B)는 A+B와 같다. 이때, A+B는 A가 참이면 참이고 B가 참이면 참이므로, A • (A+B)는 A가 참일 때만 참이다. 따라서 정답은 "A"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 시공이 불편하고 포설공사비의 고사, 공기의 지연등 난점을 해결한 지중 전선관으로 사용하는 것은?

  1. 흄관
  2. 동관
  3. PVC관
  4. ELP관
(정답률: 71%)
  • ELP관은 지중 전선관으로 사용하기에 적합한 제품으로, 시공이 간편하고 포설공사비가 절감됩니다. 또한 공기의 지연이나 난점을 해결할 수 있으며, 내구성과 방수성이 뛰어나기 때문에 안정적인 전기공급이 가능합니다. 따라서 ELP관이 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 크로우링 현상은 어느 것에서 일어나는가?

  1. 농형 유도전동기
  2. 직류 직권전동기
  3. 회전 변류기
  4. 3상 변압기
(정답률: 82%)
  • 크로우링 현상은 농형 유도전동기에서 일어납니다. 이는 농형 유도전동기의 회전자에 인가되는 3상 교류 전압이 회전자 자기장과 상호작용하여 회전자에 회전력을 발생시키는데, 이때 회전자의 속도가 만족스럽지 않아서 회전자와 자기장 사이에 슬립이 발생하면서 크로우링 현상이 일어나게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 과전압이 걸리기 쉬운 옥외용 네온사인의 조광회로에 사용되는 소자는?

  1. SCR
  2. TRIAC
  3. SSS
  4. TR
(정답률: 66%)
  • 정답은 "SSS"입니다.

    옥외용 네온사인은 과전압이 걸리기 쉬운 환경에서 사용되기 때문에, 과전압 보호 기능이 필요합니다. 이를 위해 사용되는 소자는 SSS (Solid State Switch)입니다. SSS는 과전압이 발생하면 자동으로 차단되어 네온사인을 보호합니다. SCR과 TRIAC은 주로 AC 전원을 제어하는 데 사용되며, TR은 일반적으로 트랜지스터를 의미합니다. 따라서 이들은 네온사인의 조광회로에 사용되기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 직류 분권 전동기의 공급전압의 극성을 반대로 하였을 때 다음 중 옳은 것은?

  1. 회전 방향은 변하지 않는다.
  2. 회전 방향이 반대로 된다.
  3. 회전하지 않는다.
  4. 발전기로 된다.
(정답률: 85%)
  • 직류 분권 전동기는 공급전압의 극성에 따라 회전 방향이 결정되기 때문에 공급전압의 극성을 반대로 하더라도 회전 방향은 변하지 않습니다. 이는 전류의 방향이 바뀌어도 자기장의 방향이 바뀌지 않기 때문입니다. 따라서 "회전 방향은 변하지 않는다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

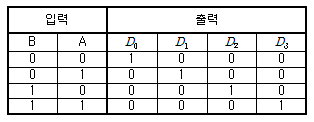

6. 다음은 무엇을 나타내는 진리표인가?

  1. 디코더
  2. 인코더
  3. 카운터
  4. 멀티플렉서
(정답률: 80%)
  • 이진수로 표현된 입력값을 받아서, 그에 해당하는 출력값을 출력하는 논리회로를 나타내는 진리표이다. 이진수로 표현된 입력값을 해석하여 출력값을 생성하는 것이 디코더의 역할이기 때문에 정답은 "디코더"이다. 인코더는 입력값을 이진수로 변환하는 역할을 하며, 카운터는 숫자를 세는 역할을 하고, 멀티플렉서는 여러 개의 입력 중에서 하나의 출력을 선택하는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 랙(rack)을 이용한 배선방법은 어떤 전선로에 사용되는가?

  1. 저압 가공 선로
  2. 고압 가공 선로
  3. 저압 지중 선로
  4. 고압 지중 선로
(정답률: 65%)
  • 랙은 주로 저압 가공 선로에서 사용됩니다. 이는 랙을 이용하여 전선을 깔아놓으면 보다 체계적이고 정돈된 배선이 가능하기 때문입니다. 또한 랙을 이용하면 전선의 이동이나 추가 작업이 필요할 때도 용이하며, 유지보수나 고장 발생 시에도 빠르게 대처할 수 있습니다. 따라서 저압 가공 선로에서 랙을 이용한 배선 방법이 일반적으로 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 3상 권선형 유도전동기를 사용하는 주된 이유는?

  1. 효율 향상
  2. 역률 개선
  3. 기동 특성의 향상
  4. 소용량 기기에 적용
(정답률: 50%)
  • 3상 권선형 유도전동기는 기동 시에 1상 전류만으로도 회전력을 발생시킬 수 있어서 기동 특성이 우수합니다. 따라서, 기동 시간이 짧고 부하의 변화에도 빠르게 대응할 수 있어 생산성이 향상됩니다. 이는 생산성 향상을 위해 3상 권선형 유도전동기를 사용하는 가장 큰 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 특별고압은 몇 [V]를 초과하는 전압을 말하는가?

  1. 3300
  2. 6600
  3. 7000
  4. 9000
(정답률: 87%)
  • 특별고압은 7000[V]를 초과하는 전압을 말합니다. 이유는 전기안전관리법 제2조에 따르면, 7000[V] 이상의 전압을 가진 전기설비는 고압전기설비로 분류되며, 이는 특별고압으로 분류됩니다. 따라서 7000[V]가 특별고압의 기준 전압이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. Δ결선 변압기의 1대가 고장으로 제거되어 V결선으로 할 때 공급 가능한 전력은 고장전의 약 몇 [%]인가?

  1. 57.7
  2. 66.6
  3. 75
  4. 86.6
(정답률: 66%)
  • Δ결선 변압기에서 1대가 고장으로 제거되면, 남은 2대의 전압은 변하지 않고 전류만 증가하게 됩니다. 이때 V결선으로 전력을 공급하면, 고장 전에 비해 전류가 1.732배 증가하게 됩니다. 따라서 공급 가능한 전력은 고장 전의 전력에 1.732를 곱한 값이 됩니다.

    즉, V결선으로 공급 가능한 전력은 75% × 1.732 = 129.9% 이며, 이를 반올림하면 57.7%가 됩니다. 따라서 정답은 "57.7"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 동기기의 전기자 권선법이 아닌 것은?

  1. 분포권
  2. 2층권
  3. 중권
  4. 전절권
(정답률: 87%)
  • 전기자 권선법은 전기적인 힘을 이용하여 물체를 이동시키는 방법 중 하나입니다. 이때 전기자의 위치에 따라서 전기적인 힘이 달라지는데, 이를 권선이라고 합니다. 분포권, 2층권, 중권은 모두 전기자 권선법에서 사용되는 용어이지만, 전절권은 그렇지 않습니다. 따라서 전절권이 동기기의 전기자 권선법이 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 5[Ω]의 저항 10개를 직렬 접속하면 병렬 접속시의 몇 배가 되는가?

  1. 20
  2. 50
  3. 100
  4. 250
(정답률: 80%)
  • 5[Ω]의 저항 10개를 직렬 접속하면 총 저항은 5[Ω] x 10 = 50[Ω]이 됩니다. 이를 병렬 접속하면 총 저항은 5[Ω] / 10 = 0.5[Ω]가 됩니다. 따라서, 직렬 접속시의 저항은 병렬 접속시의 50배가 됩니다. 따라서, 정답은 "100"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 그림의 회로 명칭은?

  1. D 플립플롭
  2. T 플립플롭
  3. J-K 플립플롭
  4. R-S 플립플롭
(정답률: 78%)
  • 이 회로는 D 플립플롭입니다. D 플립플롭은 데이터 입력(D)과 클럭 입력(C)을 받아서, 클럭이 동작할 때마다 데이터 입력을 출력(Q)으로 내보내는 회로입니다. 이 회로에서는 D 입력이 스위치로부터 입력되고, 클럭 입력은 클럭 발생기로부터 입력됩니다. 따라서 이 회로는 D 플립플롭입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 농형 유도전동기의 속도제어를 위한 1차 주파수 제어방식이 아닌 것은?

  1. 전압, 주파수 제어
  2. 벡터 제어
  3. 슬립, 주파수 제어
  4. 일정전압 제어
(정답률: 57%)
  • 일정전압 제어는 속도를 제어하기 위해 전압을 일정하게 유지하는 방식으로, 주파수나 슬립에 의한 제어가 아닙니다. 따라서 농형 유도전동기의 속도제어를 위한 1차 주파수 제어방식이 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 가공전선로의 지지물로부터 다른 지지물을 거치지 아니하고 수용장소의 붙임점에 이르는 가공전선을 무엇이라 하는가?

  1. 연접 인입선
  2. 가공 인입선
  3. 전선로
  4. 옥측배선
(정답률: 81%)
  • 가공전선로의 지지물로부터 수용장소의 붙임점에 이르는 전선을 가공 인입선이라고 합니다. 이는 연속적으로 가공되어 제작된 전선으로, 다른 지지물을 거치지 않고 수용장소에 직접 연결됩니다. 따라서 "연접 인입선"은 인접한 지지물을 거쳐 연결되는 전선을 말하며, "전선로"는 전기 에너지를 전달하는 전선의 집합체를 말합니다. "옥측배선"은 건물 외부에서 건물 내부로 전기를 공급하는 전선을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 고체 유전체의 파괴시험을 기름(oil) 중에서 행하는 이유로 가장 적당한 것은?

  1. 매질효과를 없애기 위하여
  2. 연면섬락을 방지하기 위하여
  3. 선행 불꽃방전을 방지하기 위하여
  4. 공기 중에서의 실행에 따른 위험을 방지하기 위하여
(정답률: 85%)
  • 고체 유전체의 파괴시험을 기름(oil) 중에서 행하는 이유는 연면섬락을 방지하기 위해서입니다. 기름은 고체 유전체의 표면에 덮여있으면서 전기장이 일정하게 분포되어 연면섬락을 방지하고, 이로 인해 고체 유전체의 파괴를 예방할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 동일한 굵기의 전선을 동일관내에 넣는 경우 금속관의 굵기를 선정할 때 전선의 피복을 포함한 단면적의 총 합계가 관내 단면적의 최대 몇 [%] 이하가 되도록 선정해야 하는가?

  1. 32
  2. 40
  3. 48
  4. 55
(정답률: 63%)
  • 전선의 피복을 포함한 단면적의 총 합계가 관내 단면적의 최대 40% 이상이 되면 전선 간의 간섭이 발생하여 전기적 문제가 발생할 수 있습니다. 따라서, 최대 40% 이하가 되도록 금속관의 굵기를 선정해야 합니다. 따라서, 정답은 "48"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 전선에 대한 약호 중에서 HIV는 무엇을 말하는가?

  1. 인입용 비닐절연전선
  2. 내열용 비닐절연전선
  3. 옥외용 비닐절연전선
  4. 형광방전등용 비닐절연전선
(정답률: 83%)
  • HIV는 "내열용 비닐절연전선"을 말합니다. HIV는 High Temperature, Incombustible, Vinyl Insulated의 약자로, 고온에도 내구성이 뛰어나고 불이 붙어도 연소하지 않는 비닐 절연재로 만들어진 전선을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 논리회로는 무엇이라 하는가?

  1. 반가산기
  2. 반감산기
  3. 전가산기
  4. 전감산기
(정답률: 50%)
  • 이 논리회로는 입력 A와 입력 B를 받아서 A-B를 계산하는 반감산기입니다. 이유는 XOR 게이트와 AND 게이트를 조합하여 A-B를 계산할 수 있기 때문입니다. XOR 게이트는 두 입력이 다를 때 1을 출력하고, 같을 때 0을 출력합니다. 따라서 A와 B를 XOR 게이트에 연결하면 A-B의 결과를 얻을 수 있습니다. 하지만 이 결과에는 빌림(borrow)이 포함되어 있지 않습니다. 이를 해결하기 위해 AND 게이트를 사용하여 빌림을 계산합니다. AND 게이트는 두 입력이 모두 1일 때 1을 출력하고, 그 외에는 0을 출력합니다. 따라서 A와 B를 AND 게이트에 연결하면 빌림을 계산할 수 있습니다. 이렇게 XOR 게이트와 AND 게이트를 조합하여 A-B와 빌림을 계산하는 것이 반감산기의 기본 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. SCR에 대한 설명 중 옳지 않은 것은?

  1. 게이트 전류로 턴-온 할 수 있다.
  2. 역전압이 걸리면 턴-오프 할 수 있다.
  3. 턴-온시 게이트 전류를 차단하면 소호된다.
  4. 애노드, 게이트, 캐소드 구간의 3 단자이다.
(정답률: 71%)
  • "턴-온시 게이트 전류를 차단하면 소호된다."는 옳지 않은 설명입니다. SCR은 게이트 전류로 턴-온할 수 있으며, 역전압이 걸리면 턴-오프할 수 있습니다. 그러나 SCR을 소호하기 위해서는 게이트 전류를 차단하는 것이 아니라, 애노드와 캐소드 사이의 전류를 차단해야 합니다. 따라서 "턴-온시 게이트 전류를 차단하면 소호된다."는 옳지 않은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 다음 중 전선 접속에 관한 설명으로 옳지 않은 것은?

  1. 전선의 세기를 60[%] 이상 유지해야 한다.
  2. 접속 부분의 전기 저항을 증가시켜서는 안된다.
  3. 절연을 원래의 절연효력이 있는 텥이프로 충분히 한다.
  4. 접속 슬리브나 전선 접속기구를 사용하여 접속하거나 또는 납땜을 한다.
(정답률: 87%)
  • "전선의 세기를 60[%] 이상 유지해야 한다."가 옳지 않은 설명입니다. 전선의 세기는 전류의 안정적인 흐름을 위해 중요하지만, 접속 부분의 전기 저항을 증가시키지 않는 것이 더 중요합니다. 따라서 전선의 세기가 60% 이하일 경우에도 안전하게 전선 접속이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 생산 공장 작업의 자동화에 널리 사용되며, 바이메탈과 조합하여 실내 난방 장치의 자동 온도 조절에 사용되는 스위치는?

  1. 압력 스위치
  2. 부동 스위치
  3. 수은 스위치
  4. 타임 스위치
(정답률: 78%)
  • 수은 스위치는 수은의 전기적 특성을 이용하여 작동하는 스위치로, 전기적 신호에 의해 수은이 이동하여 회로를 열고 닫는 역할을 합니다. 이러한 특성 때문에 생산 공장 작업의 자동화나 실내 난방 장치의 자동 온도 조절에 널리 사용됩니다. 따라서 정답은 수은 스위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 배전 변전소에서 전력용 콘덴서를 설치하는 주된 목적은?

  1. 변압기 보호
  2. 선로 보호
  3. 역률 개선
  4. 코로나손 방지
(정답률: 82%)
  • 배전 변전소에서 전력용 콘덴서를 설치하는 주된 목적은 역률 개선입니다. 역률은 전기 회로에서 유효 전력과 피상 전력의 비율을 나타내는 값으로, 역률이 낮을수록 전력 손실이 많아지고 전력 효율이 떨어집니다. 전력용 콘덴서는 전기 회로에서 유효 전력과 피상 전력의 차이를 줄여 역률을 개선하여 전력 손실을 최소화하고 전력 효율을 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 동기조상기를 과여자로 해서 운전하였을 때 나타나는 현상이 아닌 것은?

  1. 리액터로 작용한다.
  2. 전압강하를 감소시킨다.
  3. 진상전류를 취한다.
  4. 콘덴서를 작용한다.
(정답률: 78%)
  • 동기조상기는 전기적으로 적으로 취급되는데, 리액터는 전기적으로 적으로 취급되는 것이 아니기 때문에 리액터로 작용하는 현상은 나타나지 않습니다. 따라서 "리액터로 작용한다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음의 진리표를 만족하는 논리회로는? (단, A, B는 입력이고, 출력 S:Sum, C0:Carry 임)

  1. EX-OR 회로
  2. 비교 회로
  3. 반가산기 회로
  4. Latch 회로
(정답률: 61%)
  • 진리표를 보면 입력 A와 B가 EX-OR 게이트를 통해 연결되어 S 출력을 만들고, AND 게이트를 통해 C0 출력을 만들고 있습니다. 이러한 구성은 반가산기 회로의 구성과 일치합니다. 따라서 정답은 "반가산기 회로"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 UPS의 기능으로서 옳은 것은?

  1. 3상 전파정류 방식
  2. 가변주파수 공급 가능
  3. 무정전 전원공급 가능
  4. 고조파방지 및 정류평활
(정답률: 91%)
  • UPS는 무정전 전원공급 가능한 기능을 가지고 있습니다. 이는 전원 공급이 갑작스럽게 끊겨도 UPS 내부의 배터리를 이용하여 일정 시간 동안 전원을 유지할 수 있기 때문입니다. 이를 통해 컴퓨터나 서버 등의 장비가 갑작스럽게 종료되는 것을 방지하고, 데이터 손실을 막을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 금속 몰드의 접지공사는 몇 종 접지 공사를 하여야 하는가?

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별3종 접지공사
(정답률: 84%)
  • 금속 몰드는 전기적으로 안전한 작업환경을 위해 접지공사가 필요합니다. 제1종 접지공사는 일반적인 가정이나 상업시설에서 사용되며, 제2종 접지공사는 고압선로나 발전소 등에서 사용됩니다. 그러나 금속 몰드는 전기적으로 민감한 장비이므로, 제3종 접지공사가 필요합니다. 제3종 접지공사는 전기적으로 민감한 장비나 시설에서 사용되며, 접지저항값이 일정 이하로 유지되어야 합니다. 따라서 금속 몰드의 접지공사는 제3종 접지공사를 해야 합니다. 특별3종 접지공사는 특수한 경우에 사용되는 것으로, 금속 몰드의 경우에는 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 2진수 (1001)2를 그레이코드(Gray Code)로 변환한 값은?

  1. (1110)G
  2. (1101)G
  3. (1111)G
  4. (1100)G
(정답률: 70%)
  • 2진수를 그레이코드로 변환하는 방법은 다음과 같습니다.

    1. 2진수의 가장 왼쪽 비트를 그대로 복사합니다.
    2. 2진수의 두 번째 비트부터 마지막 비트까지, 이전 비트와 현재 비트가 같으면 0을, 다르면 1을 적습니다.

    따라서 (1001)2를 그레이코드로 변환하면 다음과 같습니다.

    1. 가장 왼쪽 비트인 1을 그대로 복사합니다.
    2. 두 번째 비트부터 마지막 비트까지, 이전 비트와 현재 비트가 같으면 0을, 다르면 1을 적습니다.
    - 0과 1이 번갈아 나오므로, 첫 번째 비트와 두 번째 비트가 다릅니다. 따라서 두 번째 비트는 1이 됩니다.
    - 두 번째 비트와 세 번째 비트가 같으므로, 세 번째 비트는 0이 됩니다.
    - 세 번째 비트와 네 번째 비트가 다르므로, 네 번째 비트는 1이 됩니다.

    따라서 (1001)2의 그레이코드는 (1101)G입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 마이크로프로세서의 구조를 가장 잘 표현한 수식은?

  1. ALU + CU
  2. ALU + CU + ROM
  3. ALU + CU + RAM
  4. ALU + CU + REGISTER
(정답률: 52%)
  • 마이크로프로세서는 Arithmetic Logic Unit (ALU), Control Unit (CU), 그리고 Register로 구성됩니다. ALU는 산술 및 논리 연산을 수행하고, CU는 명령어를 해석하고 실행을 제어하며, Register는 데이터를 저장합니다. 따라서 마이크로프로세서의 구조를 가장 잘 표현한 수식은 "ALU + CU + REGISTER" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 변압기의 전압변동률을 작게 하려면 어떻게 해야 하는가?

  1. 권선의 리액턴스를 작게 한다.
  2. 권선의 임피던스를 크게 한다.
  3. 권수비를 작게 한다.
  4. 권수비를 크게 한다.
(정답률: 67%)
  • 변압기의 전압변동률은 권선에서 발생하는 자기장의 변화에 의해 결정됩니다. 권선의 리액턴스가 작을수록 자기장의 변화가 더 적게 일어나므로 전압변동률이 작아집니다. 따라서 권선의 리액턴스를 작게 하면 전압변동률을 작게 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 동기 임피던스가 작은 동기발전기는?

  1. 단락비가 작다.
  2. 전기자 반작용이 작다.
  3. 전압변동률이 크다.
  4. 과부하 내량이 작다.
(정답률: 47%)
  • 동기 임피던스가 작은 동기발전기는 전기자 반작용이 작기 때문입니다. 전기자 반작용은 회전자와 스테이터 간의 자기장 상호작용으로 인해 발생하는 힘으로, 이는 회전자의 회전을 방해하고 발전기의 효율을 저하시킵니다. 따라서 전기자 반작용이 작은 동기발전기는 더 효율적으로 동작할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 주상변압기 철심용 규소강판의 두께는 보통 몇 mm정도를 사용하는가?

  1. 0.01
  2. 0.05
  3. 0.35
  4. 0,85
(정답률: 82%)
  • 주상변압기 철심용 규소강판은 전기적 손실을 최소화하기 위해 얇은 두께로 제작됩니다. 일반적으로 0.35mm 정도의 두께를 사용하는데, 이는 전기적 손실을 최소화하면서도 충분한 강도를 유지하기 위함입니다. 따라서 정답은 "0.35"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 권수비 1:2의 단상 센터탭형 전파정류회로에서 전원전압이 100[V]라면 직류전압은 약 몇 [V]인가?

  1. 90
  2. 100
  3. 110
  4. 140
(정답률: 67%)
  • 권수비 1:2의 단상 센터탭형 전파정류회로에서 전원전압의 절반은 센터탭을 통해 나누어지므로, 직류전압은 전원전압의 절반인 50[V]이 됩니다. 그러나 다시 권수비 1:2를 고려해야 하므로, 직류전압은 50[V] × 2 = 100[V]가 됩니다. 따라서 정답은 "90"이 아닌 "100"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 옥내 배선 회로에 누전이 발생 했을 때 이를 감지하고, 회로를 자동 차단하여, 감전사고 및 화재를 방지할 수 있는 것은?

  1. 커버 나이프 스위치
  2. 세프티 스위치
  3. 배선용 차단기
  4. 누전 차단기
(정답률: 90%)
  • 누전 차단기는 전기 회로에서 발생하는 누전을 감지하여 회로를 자동 차단하는 장치입니다. 이를 통해 감전사고나 화재를 예방할 수 있습니다. 다른 보기들은 전기 회로를 차단하는 역할을 하지만, 누전을 감지하지는 못합니다. 따라서 누전 차단기가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 낮은 전압에서 큰 저항을 나타내며, 높은 전압에서는 작은 저항을 갖는 소자는?

  1. 서미스터
  2. 바랙터
  3. 바리스터
  4. 사이리스터
(정답률: 65%)
  • 바리스터는 양방향 전류를 흐르게 하며, 낮은 전압에서는 큰 저항을 나타내고 높은 전압에서는 작은 저항을 갖는 소자입니다. 이러한 특성 때문에 과전압 보호용으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. Z-80 마이크로 프로세서에서 쌍방향 버스는?

  1. Address bus
  2. Control bus
  3. Data bus
  4. ALU
(정답률: 45%)
  • Z-80 마이크로 프로세서에서 쌍방향 버스는 데이터를 양방향으로 전송하는 버스입니다. 따라서 데이터 버스가 정답입니다. 주소 버스는 메모리나 입출력 장치의 주소를 전송하는 버스이고, 제어 버스는 제어 신호를 전송하는 버스입니다. ALU는 산술 논리 연산 장치를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 동기각속도 ws, 회전각속도 w인 유도전동기의 2차 효율은?

(정답률: 58%)
  • 유도전동기의 2차 효율은 1 - (ws/w)² 이다. 이는 회전각속도 w가 일정할 때, 동기각속도 ws가 작을수록 2차 효율이 높아지기 때문이다. 따라서 보기 중에서 ws가 가장 작은 ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전기회로에 100[V] 라는 표시가 있다. 여기서 100[V]는 무엇을 나타내는가?

  1. 최대값
  2. 실효값
  3. 평균값
  4. 파고율
(정답률: 81%)
  • 100[V]는 전압을 나타내는 단위로, 전기회로에서 전압이 100[V]라는 것은 해당 회로에서 전압이 100[V]의 크기를 가지고 있음을 의미합니다. 이때, 전압의 크기를 측정하는 방법에는 최대값, 평균값, 파고율 등이 있지만, 전압의 크기를 정확하게 측정하기 위해서는 실효값을 사용합니다. 실효값은 전압이나 전류의 실제 크기를 나타내는 값으로, 전압이나 전류가 주기적으로 변화하는 경우에도 정확한 크기를 측정할 수 있습니다. 따라서, 전기회로에서 100[V]라는 표시가 있다면 이는 실효값을 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 역률 80[%], 300[kW]의 전동기를 95[%]의 역률로 개선하는데 필요한 콘덴서의 용량은 약 몇 [kVA]가 필요한가?

  1. 32
  2. 63
  3. 87
  4. 126
(정답률: 50%)
  • 역률을 개선하기 위해서는 콘덴서를 사용해야 합니다. 이때 필요한 콘덴서의 용량은 다음과 같이 계산할 수 있습니다.

    필요한 콘덴서 용량 = (기존 전력 x (√(1 - 개선된 역률^2) / 개선된 역률)) - 기존 전력

    여기서 기존 전력은 300kW, 개선된 역률은 0.95입니다. 따라서 계산하면 다음과 같습니다.

    필요한 콘덴서 용량 = (300 x (√(1 - 0.95^2) / 0.95)) - 300
    = 126.32kVA

    따라서 정답은 "126"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 공사원가는 공사시공 과정에서 발생한 항목의 합계액을 말하는데 여기에 포함되지 않는 것은?

  1. 경비
  2. 재료비
  3. 노무비
  4. 일반관리비
(정답률: 88%)
  • 일반관리비는 공사시공 과정에서 직접적으로 발생하는 항목이 아니라, 공사 현장을 관리하고 감독하는 인력의 급여, 사무실 임대비, 사무용품 구입비 등과 같은 간접적인 경비를 말합니다. 따라서 공사원가에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 1전자 볼트(eV)는 약 몇 J인가?

  1. 1.60×10-19
  2. 1.67×10-21
  3. 1.72×10-24
  4. 1.76×109
(정답률: 86%)
  • 전자 볼트(eV)는 에너지의 단위로, 전자가 전위차 1볼트를 이동할 때 획득하는 에너지를 나타냅니다. 전자의 전하량은 1.6×10-19 쿨롱이며, 1볼트에 해당하는 전기적인 일(Electric work)은 전하량에 전위차를 곱한 값으로 계산됩니다. 따라서 1전자 볼트는 1.6×10-19 J입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 명령이 내려진 후 실제로 데이터를 판독(read) 또는 기록(write)되기 시작할 때까지의 소요 시간을 무엇이라 하는가?

  1. Access time
  2. Write time
  3. Delay time
  4. Transmission time
(정답률: 58%)
  • Access time은 명령이 내려진 후 실제로 데이터를 판독(read) 또는 기록(write)되기 시작할 때까지의 소요 시간을 나타내는 용어입니다. 따라서 정답은 Access time입니다. 다른 보기들은 데이터 전송과 관련된 용어들이며, 명령이 내려진 후 데이터가 판독 또는 기록되기 시작하는 시간과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 전동기가 매분 1200 회전하여 9.42[kW]의 출력이 나올 때 토크는 약 몇[kg·m]인가?

  1. 6.65
  2. 6.90
  3. 7.65
  4. 7.90
(정답률: 72%)
  • 전동기의 출력과 회전수를 이용하여 토크를 구하는 공식은 다음과 같습니다.

    토크 = 출력 / (2π × 회전수 / 60)

    여기서 2π는 원주율(π)의 2배이며, 회전수를 분당 회전수로 바꾸기 위해 60을 곱해줍니다.

    따라서, 주어진 조건에 대입하여 계산하면

    토크 = 9.42 / (2π × 1200 / 60) ≈ 7.65 [kg·m]

    따라서, 정답은 "7.65"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 설명 중 옳은 것은?

  1. 인덕턴스를 직렬 연결하면 리액턴스가 커진다.
  2. 저항을 병렬 연결하면 합성저항은 커진다.
  3. 콘덴서를 직렬 연결하면 용량이 커진다.
  4. 유도 리액턴스는 주파수에 반비례한다.
(정답률: 65%)
  • 인덕턴스를 직렬 연결하면 리액턴스가 커진다. 이는 인덕턴스의 특성으로 인해 발생하는데, 인덕턴스는 전류의 변화에 대해 자기장을 생성하여 전류의 흐름을 방해하는 특성을 가지고 있기 때문이다. 따라서 인덕턴스가 직렬 연결되면 전류의 변화에 대한 방해가 더 커져서 리액턴스가 커지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 어느 면의 단위 면적으로부터 발산하는 광속을 무엇이라 하는가?

  1. 광도
  2. 조도
  3. 광속발산도
  4. 휘도
(정답률: 75%)
  • 광속발산도는 어느 면의 단위 면적으로부터 발산하는 광속을 나타내는 단위입니다. 즉, 빛이 어떤 면에서 얼마나 많이 발산되는지를 나타내는 지표입니다. 따라서 "광속발산도"가 정답입니다. 광도는 빛의 밝기를 나타내는 지표이고, 조도는 물체에 비춰진 빛의 양을 나타내는 지표입니다. 휘도는 빛이 반사되는 정도를 나타내는 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 Cache memory에 대한 설명으로 옳지 않은 것은?

  1. 주기억장치의 유효 access time을 줄이기 위해서 사용된다.
  2. 캐시 메모리의 관리는 주로 하드웨어에 의해서 구현 한다.
  3. 캐시 메모리를 사용하면 User에게 실제의 기억공간보다 더 넓은 주소 공간을 제공한다.
  4. 캐시 메모리를 가진 컴퓨터의 성능을 나타내는 척도의 하나로 적중률을 사용하며, 그 적중률은 높을수록 좋다.
(정답률: 47%)
  • "캐시 메모리를 사용하면 User에게 실제의 기억공간보다 더 넓은 주소 공간을 제공한다."는 옳지 않은 설명입니다. 캐시 메모리는 주기억장치와 CPU 사이에서 데이터를 빠르게 전달하기 위한 임시 저장소로 사용되며, 주소 공간의 크기는 주기억장치와 동일합니다. 따라서 캐시 메모리를 사용하더라도 주소 공간의 크기는 변하지 않습니다.

    캐시 메모리를 사용하면 주기억장치의 유효 access time을 줄일 수 있습니다. CPU가 데이터를 요청할 때 캐시 메모리에 해당 데이터가 존재하면 주기억장치로부터 데이터를 가져오는 시간을 절약할 수 있습니다. 캐시 메모리의 관리는 주로 하드웨어에 의해서 구현되며, 캐시 메모리를 가진 컴퓨터의 성능을 나타내는 척도의 하나로 적중률을 사용하며, 그 적중률은 높을수록 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 전류의 열작용과 관계있는 법칙은?

  1. 옴의 법칙
  2. 키르히호프의 법칙
  3. 줄의 법칙
  4. 플레밍의 법칙
(정답률: 87%)
  • 전류의 열작용은 전류가 흐르는 도선의 길이와 온도에 영향을 받습니다. 이 때, 전류의 열작용과 관련된 법칙 중에서 줄의 법칙은 전류가 흐르는 도선의 길이와 전압, 전류의 크기에 따라 전력이 일정하게 유지되는 법칙입니다. 즉, 전류가 흐르는 도선의 길이가 길어지면 전압이 높아져야 전력이 일정하게 유지됩니다. 이는 전류의 열작용과 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 비투자율 1500인 자로의 평균 길이 50cm, 단면적 30cm2인 철심에 감긴, 권수 425회의 코일에 0.5[A]의 전류가 흐르 때 저축된 전자(電磁)에너지는 약 몇 J인가?

  1. 0.25
  2. 2.73
  3. 4.96
  4. 15.3
(정답률: 49%)
  • 전자기 에너지는 1/2LI2로 계산됩니다. 여기서 L은 인덕턴스, I는 전류입니다.

    인덕턴스는 N2μA/l로 계산됩니다. 여기서 N은 권수, μ는 자기유도율, A는 단면적, l은 길이입니다.

    따라서 인덕턴스 L은 다음과 같이 계산됩니다.

    L = N2μA/l = (425)2 × 4π × 10-7 × 30 × 10-4 / 0.5 = 0.722 H

    전류 I가 0.5A이므로, 전자기 에너지는 다음과 같이 계산됩니다.

    1/2LI2 = 1/2 × 0.722 × (0.5)2 = 0.09025 J

    하지만 문제에서는 비투자율이 1500이므로, 실제로 저장된 전자기 에너지는 1500배가 됩니다.

    따라서 저장된 전자기 에너지는 0.09025 × 1500 = 135.375 J가 됩니다.

    하지만 보기에서는 답이 0.25로 주어졌습니다. 이는 소수점 이하 둘째자리에서 반올림한 값입니다.

    따라서 문제에서는 저장된 전자기 에너지를 반올림하여 0.25 J로 계산하도록 한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 단면적 S[m2], 길이 l[m], 투자율 μ[H/m]의 자기 회로에 N회의 코일을 감고 I[A]의 전류를 흘릴 때 발생하는 자속(Wb)을 구하는 식은?

  1. μlNIS
(정답률: 81%)
  • 정답은 "" 입니다.

    자속을 구하는 식은 다음과 같습니다.

    자속 = μlNIS

    여기서, μ는 투자율, l은 길이, N은 코일의 수, I는 전류, S는 단면적입니다.

    이 식에서, μlN은 자기장의 세기를 나타내고, IS는 자기장이 통과하는 면적을 나타냅니다. 따라서, 자속은 자기장의 세기와 면적의 곱인 자기 플럭스를 나타냅니다.

    따라서, 자속은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 인버터 제어라고도 하며 유도전동기에 인가되는 전압과 주파수를 변환시켜 제어하는 방식은?

  1. VVVF 제어방식
  2. 궤환 제어방식
  3. 워드레오나드 제어방식
  4. 1단속도 제어방식
(정답률: 92%)
  • VVVF 제어방식은 Variable Voltage Variable Frequency의 약자로, 유도전동기에 인가되는 전압과 주파수를 변환시켜 제어하는 방식입니다. 이 방식은 전압과 주파수를 동시에 변화시켜 모터의 속도를 조절할 수 있어서 정확한 제어가 가능하며, 에너지 효율성이 높아서 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 온도에 따라 저항값이 부(-)의 방향으로 변화하는 특수 반도체는?

  1. 서미스터
  2. 바리스터
  3. SCR
  4. PUT
(정답률: 71%)
  • 서미스터는 온도가 증가함에 따라 전기 저항이 감소하는 특성을 가지고 있습니다. 이는 전자의 이동성이 온도가 증가함에 따라 증가하기 때문입니다. 따라서 온도에 따라 저항값이 부(-)의 방향으로 변화하는 특수 반도체는 서미스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 언어 프로세서 중 object file을 생성하지 않고 번역 즉시 실행하는 것은?

  1. Assembler
  2. compiler
  3. debugger
  4. interpreter
(정답률: 27%)
  • interpreter는 코드를 한 줄씩 읽어들이면서 즉시 실행하기 때문에 object file을 생성하지 않고 번역 즉시 실행할 수 있습니다. 따라서 interpreter가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 2진수 10011의 2의 보수 표현으로 옳은 것은?

  1. 01101
  2. 10010
  3. 01100
  4. 01010
(정답률: 82%)
  • 2진수 10011의 1의 보수는 01100이며, 2의 보수는 1의 보수에 1을 더한 값이므로 01101이 됩니다. 이는 원래 수에서 각 자리수를 뒤집고 1을 더한 값과 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 콘덴서에 비유전율

  1. εr
(정답률: 62%)
  • 콘덴서는 전기적으로 축적된 에너지를 저장하는데 사용되는 장치입니다. 이때 콘덴서의 용량은 콘덴서의 구조와 함께 비유전율에 의해 결정됩니다. 비유전율은 콘덴서의 절연체인 유전체의 상대적인 전기 유도능력을 나타내는 값으로, 이 값이 클수록 콘덴서의 용량이 작아지게 됩니다. 따라서 콘덴서에 대한 비유전율을 나타내는 기호는 εr이며, 이 값이 작을수록 콘덴서의 용량이 커지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. ASME(American Society of Mechanical Engineers)에서 정의하고 있는 제품공정 분석표에서 사용되는 기호 중 “저장(Storage)”을 표현한 것은?

  1. O
  2. D
  3. □
  4. ∇
(정답률: 79%)
  • 정답은 "∇"입니다.

    "∇" 기호는 벡터 미분 연산자로, ASME에서 제품공정 분석표에서 사용되는 기호 중 "저장(Storage)"을 표현하기 위해 선택된 것입니다. 이는 제품이나 부품이 보관되는 공간을 나타내며, 해당 제품이나 부품이 어디에 보관되어 있는지를 나타내는 정보를 담고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 사내표준을 작성할 때 갖추어야 할 요건으로 옳지 않은 것은?

  1. 내용이 구체적이고 주관적일 것
  2. 장기적 방침 및 체계 하에서 추진할 것
  3. 작업표준에는 수단 및 행동을 직접 제시할 것
  4. 당사자에게 의견을 말하는 기회를 부여하는 절차로 정할 것
(정답률: 62%)
  • "내용이 구체적이고 주관적일 것"이 옳지 않은 이유는, 사내표준은 조직 내에서 일관성과 효율성을 유지하기 위한 문서이기 때문에 구체적이고 객관적인 내용이 필요하다. 주관적인 내용은 다른 사람들이 이해하기 어렵고, 일관성을 유지하기 어렵게 만들 수 있다. 따라서 사내표준은 가능한 한 구체적이고 객관적인 내용으로 작성되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 신제품에 대한 수요예측방법으로 가장 적절한 것은?

  1. 시장조사법
  2. 이동평균법
  3. 지수평활법
  4. 최소자승법
(정답률: 91%)
  • 신제품에 대한 수요예측은 시장조사법이 가장 적절합니다. 이는 신제품이 출시되기 전에 소비자들의 관심도와 선호도를 파악하여 수요를 예측하는 방법으로, 신제품의 특성과 시장 환경을 고려하여 정확한 예측이 가능합니다. 이동평균법, 지수평활법, 최소자승법은 기존 데이터를 기반으로 수요를 예측하는 방법으로, 신제품 출시 전에는 적용하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 200개 들이 상자 15개 있다. 각 상자로부터 제품을 랜덤하게 10개씩 샘플링할 경우, 이러한 샘플링 방법을 무엇이라 하는가?

  1. 계통 샘플링
  2. 취락 샘플링
  3. 층별 샘플링
  4. 2단계 샘플링
(정답률: 80%)
  • 정답은 "층별 샘플링"입니다. 이는 모집단을 여러 층으로 나누고 각 층에서 랜덤하게 샘플링하는 방법입니다. 이 경우, 200개의 제품을 15개의 상자로 나누어 각 상자를 층으로 생각하고, 각 층에서 10개씩 랜덤하게 샘플링하는 것이 층별 샘플링입니다. 이 방법은 모집단의 특성을 고려하여 샘플링을 수행할 수 있으며, 모집단을 대표하는 샘플을 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 관리도에서 관리상항이 22.15, 관리하한이 6.85, 일 때 시료군의 크기(n)는 얼마인가? (단, n=2일 때 A2=1.88, n=3일 때 A2=1.02, n=4 일 때 A2=0.73, n=5 일 때 A2=0.58이다.)

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 47%)
  • 주어진 정보로부터 A2 값을 구해야 한다. 관리도에서 시료군이 2개이므로 n=2일 때 A2=1.88이다. 이제 A2 값을 이용하여 시료군의 크기를 구할 수 있다.

    A2 = (X̄ - LCL) / (R / d2)

    여기서 X̄는 시료군의 평균, LCL은 관리하한, R은 시료군의 범위, d2는 A2 값을 찾기 위한 상수이다.

    주어진 정보에서 시료군의 범위는 (22.15 - 6.85) = 15.3이다. 또한, A2 값은 1.88이므로 d2도 2에 해당하는 값인 2.704이다.

    따라서,

    1.88 = (X̄ - 6.85) / (15.3 / 2.704)

    X̄ - 6.85 = 1.88 * (15.3 / 2.704)

    X̄ = 11.15

    시료군의 평균은 11.15이므로, 시료군의 크기는 2가 아닌 3이 되어야 한다. 따라서 정답은 "3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 어떤 측정법으로 동일 시료를 무한횟수 측정하였을 때 데이터 분포의 평균치와 모집단 참값과의 차를 무엇이라 하는가?

  1. 편차
  2. 신뢰성
  3. 정확성
  4. 정밀도
(정답률: 78%)
  • 정확성은 측정 결과의 참값과의 차이를 나타내는 값으로, 측정 결과가 참값에 얼마나 가까운지를 나타내는 지표입니다. 따라서 동일 시료를 무한횟수 측정하여 데이터 분포의 평균치와 모집단 참값과의 차를 측정하는 것은 정확성을 평가하는 것입니다. 따라서 정답은 "정확성"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
