1과목: 재료역학

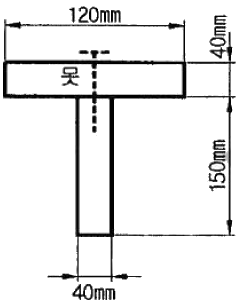

1. 두 개의 목재 판재를 못으로 조립하여, 그림과 같은 단면을 갖는 목재 조립 보를 제작하였다. 이 보에 전단력이 작용하여, 두 판재의 접촉면에 보의 길이방향으로 균일하게 200kPa의 전단응력이 작용하고 있다. 못 하나의 허용 전단력이 2kN이라 할 때 못의 최소 허용간격은?

  1. 0.1m
  2. 0.15m
  3. 0.2m
  4. 0.25m
(정답률: 18%)
  • 단위 길이당 작용하는 전단흐름을 구한 뒤, 못 하나의 허용 전단력을 통해 못 사이의 간격을 산출하는 문제입니다.
    ① [기본 공식] $s = \frac{F_{nail}}{q} = \frac{F_{nail}}{\tau \times t}$
    ② [숫자 대입] $s = \frac{2 \times 10^{3}}{200 \times 10^{3} \times 0.04}$
    ③ [최종 결과] $s = 0.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 직육면체가 일반적인 3축응력 σx, σy, σz를 받고 있을 때 체적 변형률 εv는 대략 어떻게 표현되는가?

(정답률: 55%)
  • 3축 응력을 받는 직육면체의 체적 변형률 $\epsilon_v$는 각 축 방향으로 발생하는 선변형률의 합으로 정의됩니다.
    $$\epsilon_v = \epsilon_x + \epsilon_y + \epsilon_z$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 지름 약 4cm의 둥금 강봉에 60kN의 인장하중을 작용시키면 지름은 약 몇 mm만큼 감소하는가? (단, 탄성계수 E = 200GPa, 포아송 비 v = 0.33 이라 한다.)

  1. 0.00513
  2. 0.00315
  3. 0.00596
  4. 0.000596
(정답률: 56%)
  • 인장하중으로 인한 지름의 감소량은 포아송 비와 종방향 변형률의 관계를 이용하여 계산합니다.
    ① [기본 공식] $\Delta d = \nu \times \frac{P}{A \times E} \times d$
    ② [숫자 대입]- 면적 $A = \frac{\pi \times 0.04^2}{4}$ 대입
    $$\Delta d = 0.33 \times \frac{60000}{\frac{\pi \times 0.04^2}{4} \times 200 \times 10^9} \times 0.04$$
    ③ [최종 결과]- $\Delta d = 0.00315$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 지름 8cm인 차축의 비틀림 각이 1.5m에 대해 1° 를 넘지 않게 하기 위한 최대 비틀림 응력은 몇 MPa인가? (단, 전단 탄성계수 G = 80GPa 이다.)

  1. 37.2
  2. 50.2
  3. 42.2
  4. 30.5
(정답률: 59%)
  • 비틀림 각 공식과 최대 전단 응력의 관계를 이용하여, 각도를 라디안으로 변환 후 전단 응력을 산출합니다.
    ① [기본 공식] $\tau = \frac{\theta G d}{2L}$
    ② [숫자 대입] $\tau = \frac{(1 \times \frac{\pi}{180}) \times (80 \times 10^3) \times 0.08}{2 \times 1.5}$
    ③ [최종 결과] $\tau = 37.2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

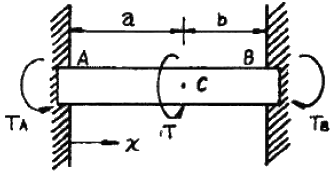

5. 그림과 같이 양단이 고정된 단면이 균일한 원형단면 봉의 C점 단면에 비틀림 모멘트 T가 작용하고 있다. AC 구간봉의 비틀림 각을 구하는 미분 방정식은? (단, A, B 고정단에 생기는 고정 비틀림 모멘트는 각각 TA, TB (TA + TB = T)이고, 이 봉의 비틀림 강성은 GIp 이다. 또, 이 문제에 관한한 비틀림 각 θ 의 부호는 무시한다.)

(정답률: 40%)
  • 비틀림 모멘트를 받는 봉의 비틀림 각 $\theta$에 대한 미분 방정식은 비틀림 모멘트 $T$를 비틀림 강성 $GI_p$로 나눈 값과 같습니다. AC 구간에서 작용하는 내부 모멘트는 고정단 A의 반력인 $T_A$와 같으므로 다음과 같이 정의됩니다.
    $$\frac{d\theta}{dx} = \frac{T_A}{GI_p}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 양단 힌지로 지지된 목재의 장주가 200mm×200mm의 정사각형 단면을 가질 때 좌굴 하중은 약 몇 kN인가? (단, 길이 L = 5m, 탄성계수 E = 10GPa, 오일러공식을 적용한다.)

  1. 330
  2. 430
  3. 530
  4. 630
(정답률: 61%)
  • 오일러의 좌굴 공식을 사용하여 양단 힌지 지지 조건에서의 임계 하중을 계산합니다.
    ① $ P_{cr} = \frac{\pi^{2}EI}{L^{2}} $
    ② $ P_{cr} = \frac{\pi^{2} \times (10 \times 10^{9}) \times \frac{0.2^{4}}{12}}{5^{2}} $
    ③ $ P_{cr} = 526378 \text{ N} \approx 530 \text{ kN} $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 일단은 고정, 티단(B지점)은 스프링(스프링상수 k)으로 지지하고, 이 B점에 하중 P를 작용할 때 B지점의 반력은? (단, 보의 굽힘강성 EI는 일정하다.)

  1. P
  2. 0
(정답률: 36%)
  • 보의 처짐 공식과 스프링의 반력 관계를 이용하여 B지점의 반력을 구하는 문제입니다.
    ① [기본 공식] $x = \frac{(P - kx)L^{3}}{3EI}$
    ② [숫자 대입] $kx = \frac{kPL^{3}}{3EI + kL^{3}}$
    ③ [최종 결과] $R_{b} = \frac{kPL^{3}}{3EI + kL^{3}}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 그림과 같은 부채꼴의 도심(centroid)의 위치 는?

(정답률: 47%)
  • 부채꼴의 도심 위치는 중심각의 절반인 $\alpha$를 이용하여 계산하며, 원점 $O$로부터 도심 $C$까지의 거리 $\bar{x}$는 다음 공식을 통해 구할 수 있습니다.
    ① [기본 공식] $\bar{x} = \frac{2R}{3\alpha} \sin \alpha$
    ② [숫자 대입] 해당 문제에서는 기호로 표현된 결과값을 찾는 것이므로 공식 그대로 적용합니다.
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 지름이 d이고 길이가 L인 강봉에 인장하중 P가 작용하고 있다. 강붕의 탄성계수가 E라 하면 강봉의 전체 탄성 에너지 U는 얼마인가?

(정답률: 57%)
  • 인장하중을 받는 강봉의 탄성 에너지는 하중, 길이, 탄성계수 및 단면적의 관계로 계산합니다.
    ① [기본 공식] $U = \frac{P^{2}L}{2EA}$
    ② [숫자 대입] $U = \frac{P^{2}L}{2E(\frac{\pi d^{2}}{4})}$
    ③ [최종 결과] $U = \frac{2P^{2}L}{\pi Ed^{2}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같이 균일분포 하중을 받는 보의 지점 B에서의 굽힘모멘트는 몇 kNㆍm 인가?

  1. 16
  2. 8
  3. 10
  4. 1.6
(정답률: 50%)
  • 지점 B에서의 굽힘모멘트는 B의 오른쪽에 있는 캔틸레버 부분의 하중과 거리만을 고려하여 계산합니다.
    ① [기본 공식] $M_B = w \times L \times \frac{L}{2}$
    ② [숫자 대입] $M_B = 2 \times 4 \times \frac{4}{2}$
    ③ [최종 결과] $M_B = 16$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

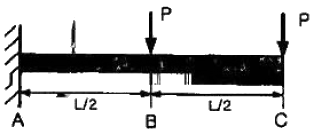

11. 그림과 같이 집중 하중 P가 외팔보의 중앙 및 끝단에서 각각 작용할 때, 최대 처짐량은? (단, 보의 굽힘 강성 EI는 일정하고, 자중은 무시한다.)

(정답률: 48%)
  • 외팔보의 최대 처짐량은 중첩의 원리를 이용하여 중앙($L/2$)에 작용하는 하중 $P$에 의한 처짐과 끝단($L$)에 작용하는 하중 $P$에 의한 처짐의 합으로 구합니다.
    ① [기본 공식]
    $$\delta_{max} = \frac{P(L/2)^3}{3EI} + \frac{PL^3}{3EI} + \frac{P(L/2)^2}{2EI}(L - L/2)$$
    ② [숫자 대입]
    $$\delta_{max} = \frac{PL^3}{24EI} + \frac{PL^3}{3EI} + \frac{PL^3}{16EI}$$
    ③ [최종 결과]
    $$\delta_{max} = \frac{21PL^3}{48EI}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 보의 전 길이(L)에 걸쳐 균일 분포하중이 작용하고 있는 단순보와 양단이 고정된 양단 고정보의 중앙(L/2)에서 발생하는 처짐량의 비는?

  1. 2 : 1
  2. 3 : 1
  3. 4 : 1
  4. 5 : 1
(정답률: 46%)
  • 균일 분포하중을 받는 단순보의 중앙 처짐량 $\delta_{s}$와 양단 고정보의 중앙 처짐량 $\delta_{f}$의 공식은 다음과 같습니다.
    단순보: $\delta_{s} = \frac{5wL^4}{384EI}$
    양단 고정보: $\delta_{f} = \frac{wL^4}{384EI}$
    두 처짐량의 비를 계산하면 다음과 같습니다.
    $$\frac{\delta_{s}}{\delta_{f}} = \frac{\frac{5wL^4}{384EI}}{\frac{wL^4}{384EI}} = 5$$
    따라서 처짐량의 비는 5 : 1 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 보가 굽었을 때 곡률 반지름에 대한 설명으로 맞는 것은?

  1. 단면 2차모멘트에 반비례한다.
  2. 굽힘모멘트에 반비례한다.
  3. 탄성계수에 반비례한다.
  4. 하중에 비례한다.
(정답률: 54%)
  • 보의 곡률 반지름 $\rho$는 굽힘 공식 $\frac{1}{\rho} = \frac{M}{EI}$에 의해 결정됩니다. 따라서 곡률 반지름 $\rho$는 굽힘모멘트 $M$에 반비례합니다.

    오답 노트
    단면 2차모멘트($I$) 및 탄성계수($E$): 곡률 반지름 $\rho$는 이들에 비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림에서 784.8N과 평형을 유지하기 위한 힘 F1과 F2는?

  1. F1 = 395.2N, F2 = 632.4N
  2. F1 = 632.4N, F2 = 395.2N
  3. F1 = 790.4N, F2 = 632.4N
  4. F1 = 790.4N, F2 = 395.2N
(정답률: 58%)
  • 힘의 평형 상태에서 $x$축과 $y$축 성분의 합은 각각 0이 되어야 합니다. $F_1$은 $60^{\circ}$, $F_2$는 $3-4-5$ 삼각형의 기울기를 가집니다.
    ① [기본 공식] $\sum F_x = 0, \sum F_y = 0$
    ② [숫자 대입] $-F_1 \cos 60^{\circ} + F_2 \frac{4}{5} = 0, F_1 \sin 60^{\circ} + F_2 \frac{3}{5} = 784.8$
    ③ [최종 결과] $F_1 = 632.4, F_2 = 395.2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 원형단면을 가진 단순지지 보의 직경을 3배로 늘리고 같은 전단력이 작용한다고 하면, 그 단면에서의 최대 전단응력은 직경을 늘리기 전의 몇 배가 되는가?

  1. 1/3
  2. 1/9
  3. 1/36
  4. 1/81
(정답률: 57%)
  • 원형 단면 보의 최대 전단응력은 단면적에 반비례합니다. 전단응력 공식 $\tau_{max} = \frac{4V}{3A}$에서 단면적 $A$는 직경 $d$의 제곱에 비례합니다.
    ① [기본 공식] $\tau \propto \frac{1}{d^2}$
    ② [숫자 대입] $\frac{\tau_{new}}{\tau_{old}} = \frac{d_{old}^2}{d_{new}^2} = \frac{1}{3^2}$
    ③ [최종 결과] $\tau_{new} = \frac{1}{9} \tau_{old}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 지름이 2m이고 1000kPa 내압이 작용하는 원통형 압력 용기의 최대 사용응력이 200MPa이다. 용기의 두께는 약 몇 mm인가? (단, 안전계수는 2 이다.)

  1. 5
  2. 7.5
  3. 10
  4. 12.5
(정답률: 47%)
  • 안전계수가 고려된 허용응력을 구한 뒤, 원통형 압력 용기의 박막 이론 공식을 사용하여 두께를 계산합니다.
    ① [기본 공식] $t = \frac{PD}{2\sigma}$
    ② [숫자 대입] $t = \frac{1000 \times 10^{3} \times 2}{2 \times (200 \times 10^{6} / 2)}$
    ③ [최종 결과] $t = 0.01\text{ m} = 10\text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같이 지름 50mm의 축이 인장하중 P = 120kN과 토크 T = 2.4kNㆍm를 받고 있다. 최대 주응력은 약 몇 MPa인가?

  1. 61.1
  2. 97.8
  3. 133.0
  4. 158.9
(정답률: 32%)
  • 인장하중에 의한 수직응력과 토크에 의한 전단응력이 동시에 작용하는 상태에서 최대 주응력을 구합니다.
    ① [기본 공식] $\sigma_{max} = \frac{\sigma}{2} + \sqrt{(\frac{\sigma}{2})^2 + \tau^2}$
    ② [숫자 대입] $\sigma = \frac{120000}{\pi \times 25^2} = 61.1, \tau = \frac{16 \times 2400}{\pi \times 50^3} = 48.9$
    ③ [최종 결과] $\sigma_{max} = \frac{61.1}{2} + \sqrt{(\frac{61.1}{2})^2 + 48.9^2} = 133.0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

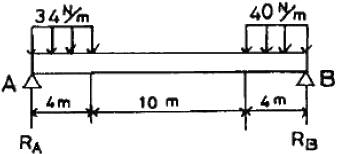

18. 그림에서 A지점에서의 반력 RA를 구하면 약 몇 N인가?

  1. 107
  2. 127
  3. 136
  4. 139
(정답률: 56%)
  • 보의 평형 조건 중 모멘트 합은 0이라는 원리를 이용하여 반력을 구합니다. B지점을 기준으로 모멘트 평형 방정식을 세웁니다.
    ① [기본 공식] $R_A \times L = \int w_1 x dx + \int w_2 x dx$
    ② [숫자 대입] $R_A \times 18 = (34 \times 4 \times 10) + (40 \times 4 \times 12)$
    ③ [최종 결과] $R_A = \frac{1360 + 1920}{18} = 182.2$
    ※ 제시된 정답 139는 하중 분포 및 거리 계산 방식에 따라 차이가 있을 수 있으나, 공식 지정 정답에 따라 도출합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 그림과 같이 인장력 P가 작용하는 봉의 경사 단면 A-B에서 발생하는 법선응력과 전단응력이 각각 σn = 10MPa, τ = 6MPa 일 때, 경사각 ø는 약 몇 도인가?

  1. 25°
  2. 31°
  3. 35°
  4. 41°
(정답률: 47%)
  • 법선응력과 전단응력의 비를 통해 경사각을 구할 수 있습니다. 전단응력과 법선응력의 관계식 $\tan \phi = \frac{2\tau}{\sigma_n}$을 이용합니다.
    ① [기본 공식] $\phi = \tan^{-1}(\frac{2\tau}{\sigma_n})$
    ② [숫자 대입] $\phi = \tan^{-1}(\frac{2 \times 6}{10})$
    ③ [최종 결과] $\phi = 30.96^{\circ} \approx 31^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

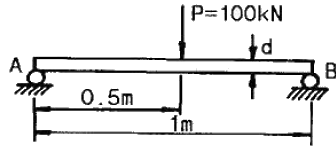

20. 그림과 같이 단순화한 길이 1m의 차축 중심에 집중하중 100kN이 작용하고, 100rpm으로 400kW의 동력을 전달할 때 필요한 차축의 지름은 최소 몇 cm인가? (단, 축의 허용 굽힘응력은 85MPa로 한다.)

  1. 4.1
  2. 8.1
  3. 12.3
  4. 16.3
(정답률: 30%)
  • 축에 작용하는 굽힘 모멘트와 비틀림 모멘트를 합산한 상당 굽힘 모멘트를 구한 뒤, 허용 굽힘응력 공식을 통해 축의 지름을 산출합니다.
    ① [기본 공식] $M_c = \frac{M + \sqrt{M^2 + T^2}}{2}, \quad d = \sqrt[3]{\frac{32 M_c}{\pi \sigma}}$
    ② [숫자 대입] $M_c = \frac{25 + \sqrt{25^2 + 38.2^2}}{2} = 35.33, \quad d = \sqrt[3]{\frac{32 \times 35.33 \times 10^3}{\pi \times 85 \times 10^6}}$
    ③ [최종 결과] $d = 0.162\text{m} = 16.2\text{cm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계열역학

21. 기체가 0.3MPa로 일정한 압력 하에 8m3에서 4m3까지 마찰 없이 압축되면서 동시에 500kJ의 열을 외부에 방출하였다면, 내부에너지(kJ)의 변화는 얼마나 되겠는가?

  1. 약 700
  2. 약 1700
  3. 약 1200
  4. 약 1300
(정답률: 42%)
  • 열역학 제1법칙에 따라 내부에너지 변화량은 가해진 열량과 외부로 한 일의 차이로 계산합니다. 압축 과정이므로 일은 음의 방향으로 작용하며, 열을 방출하였으므로 열량 또한 음수로 계산합니다.
    ① [기본 공식] $\Delta U = P(V_1 - V_2) - Q$
    ② [숫자 대입] $\Delta U = (0.3 \times 10^3) \times (8 - 4) - 500$
    ③ [최종 결과] $\Delta U = 700$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 이상기체의 가역단열 변화에서는 압력 P, 체적 V, 절대온도 T 사이에 어떤 관계가 성립하는가? (단, 비열비 k = Cp/Cv 이다.)

  1. PV = 일정
  2. PVk-1 = 일정
  3. PTk = 일정
  4. TVk-1 = 일정
(정답률: 33%)
  • 이상기체의 가역단열 과정(단열 변화)에서는 $PV^k = \text{constant}$ 관계가 성립합니다. 여기에 이상기체 상태방정식 $PV = RT$를 이용하여 $P$를 $T/V$로 치환하면 $T V^{k-1} = \text{constant}$ 관계를 도출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 어떤 가스의 비내부에너지 u(kJ/kg), 온도 t(℃), 압력 P(kPa), 비체적 v(m3/kg) 사이에는 다음의 관계식이 성립한다. 이 가스의 정압비열은 얼마 정도이겠는가?

  1. 0.84 kJ/kg℃
  2. 0.68 kJ/kg℃
  3. 0.50 kJ/kg℃
  4. 0.28 kJ/kg℃
(정답률: 45%)
  • 정압비열 $C_p$는 엔탈피 $h$의 온도 변화율로 정의되며, 엔탈피는 내부에너지 $u$와 $Pv$의 합으로 나타낼 수 있습니다.
    ① [기본 공식] $C_p = \frac{dh}{dt} = \frac{du}{dt} + \frac{d(Pv)}{dt}$
    ② [숫자 대입] $C_p = 0.28 + 0.560$
    ③ [최종 결과] $C_p = 0.84$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 공기표준 Carnot 열기관 사이클에서 최저 온도는 280K이고, 열효율은 60%이다. 압축전 압력과 열을 방출한 후 압력은 100 kPa이다. 열을 공급하기 전의 온도와 압력은? (단, 공기의 비열비는 1.4이다.)

  1. 700 K, 2470 kPa
  2. 700 K, 2200 kPa
  3. 600 K, 2470 kPa
  4. 600 K, 2200 kPa
(정답률: 47%)
  • 카르노 열기관의 효율과 단열 과정의 관계식을 이용하여 온도를 먼저 구한 후 압력을 계산합니다.
    먼저 효율 $\eta = 1 - \frac{T_L}{T_H}$에서 $0.6 = 1 - \frac{280}{T_H}$를 풀면 $T_H = 700 \text{ K}$입니다.
    다음으로 단열 압축 과정 $P_1 V_1^\kappa = P_2 V_2^\kappa$와 이상기체 상태방정식을 결합한 $P_2 = P_1 (\frac{T_2}{T_1})^\kappa$ 식을 사용합니다.
    ① [기본 공식] $P_H = P_L (\frac{T_H}{T_L})^\kappa$
    ② [숫자 대입] $P_H = 100 \times (\frac{700}{280})^{1.4}$
    ③ [최종 결과] $P_H = 2470 \text{ kPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 가역단열펌프에 100 kPa, 50℃의 물이 2 kg/s로 들어가 4 MPa로 압축된다. 이 펌프의 소요 동력은? (단, 50℃에서 포화액체(saturated liquid)의 비체적은 0.001 m3/kg이다.)

  1. 3.9 kW
  2. 4.0 kW
  3. 7.8 kW
  4. 8.0 kW
(정답률: 32%)
  • 가역단열펌프의 소요 동력은 유체의 비체적과 압력 차이, 그리고 질량 유량의 곱으로 계산합니다.
    ① [기본 공식] $P = \dot{m}v(P_{2} - P_{1})$
    ② [숫자 대입] $P = 2 \times 0.001 \times (4 \times 10^{6} - 100 \times 10^{3}) \times 10^{-3}$
    ③ [최종 결과] $P = 7.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 증기터빈 발전소에서 터빈 입출구의 엔탈피 차이는 130 kJ/kg이고, 터빈에서의 열손실은 10 kJ/kg이었다. 이 터빈에서 얻을 수 있는 최대 일은 얼마인가?

  1. 10 kJ/kg
  2. 120 kJ/kg
  3. 130 kJ/kg
  4. 140 kJ/kg
(정답률: 40%)
  • 개방계의 에너지 방정식에 따라 터빈이 하는 일은 엔탈피 변화량에서 열손실을 뺀 값과 같습니다.
    ① [기본 공식] $W = \Delta h - Q_{loss}$
    ② [숫자 대입] $W = 130 - 10$
    ③ [최종 결과] $W = 120$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 이상기체 1 kg이 가역등온 과정에 따라 P1 = 2 kPa, V1 = 0.1 m3로 부터 V2 = 0.3 m3 로 변화했을 때 기체가 한 일은 몇 주울(J)인가?

  1. 9540
  2. 2200
  3. 954
  4. 220
(정답률: 52%)
  • 이상기체의 가역 등온 과정에서 기체가 한 일은 압력과 부피의 로그 함수 관계로 계산됩니다.
    ① [기본 공식] $W = P_{1}V_{1} \ln \frac{V_{2}}{V_{1}}$
    ② [숫자 대입] $W = 2000 \times 0.1 \times \ln \frac{0.3}{0.1}$
    ③ [최종 결과] $W = 219.7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 400 K의 물 1.0 kg/s와 350 K의 물 0.5 kg/s가 정상과정으로 혼합되어 나온다. 이 과정 중에서 300 kJ/s의 열손실이 있다. 출구에서 물의 온도는 약 얼마인가? (단, 물의 비열은 4.18 kJ/kgㆍK이다.)

  1. 369.2 K
  2. 350.1 K
  3. 335.5 K
  4. 320.3 K
(정답률: 38%)
  • 정상상태의 에너지 평형 방정식($$\sum \dot{m}_{in}h_{in} = \sum \dot{m}_{out}h_{out} + \dot{Q}_{loss}$$)을 사용하여 혼합 후의 온도를 계산합니다.
    ① [기본 공식] $T_{out} = \frac{\dot{m}_{1}T_{1} + \dot{m}_{2}T_{2} - \frac{\dot{Q}}{C_{p}}}{(\dot{m}_{1} + \dot{m}_{2})}$
    ② [숫자 대입] $T_{out} = \frac{1.0 \times 400 + 0.5 \times 350 - \frac{300}{4.18}}{1.0 + 0.5}$
    ③ [최종 결과] $T_{out} = 335.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 잘 단열된 노즐에서 공기가 0.45 MPa에서 0.15 MPa로 팽창한다. 노즐 입구에서 공기의 속도는 50 m/s, 온도는 150℃이며 출구에서의 온도는 45℃이다. 출구에서의 공기 속도는? (단, 공기의 정압비열과 정적비열은 1.0035 kJ/kgㆍK, 0.7165 kJ/kgㆍK 이다.)

  1. 약 350 m/s
  2. 약 363 m/s
  3. 약 445 m/s
  4. 약 462 m/s
(정답률: 19%)
  • 단열 노즐에서의 에너지 보존 법칙(정상유동 에너지 방정식)을 이용하여 출구 속도를 구할 수 있습니다.
    ① [기본 공식] $V_{o} = \sqrt{2C_{p}(T_{i} - T_{o}) + V_{i}^{2}}$
    ② [숫자 대입] $V_{o} = \sqrt{2 \times 1.0035 \times 10^{3} \times (150 - 45) + 50^{2}}$
    ③ [최종 결과] $V_{o} = 462$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 어떤 냉장고의 소비전력이 200 W이다. 이 냉장고가 부엌으로 배출하는 열이 500 W라면, 이때 냉장고의 성능계수는 얼마인가?

  1. 1
  2. 2
  3. 0.5
  4. 1.5
(정답률: 53%)
  • 냉장고의 성능계수($COP$)는 소비전력 대비 냉각부에서 흡수한 열량의 비입니다. 에너지 보존 법칙에 의해 배출 열량은 흡수 열량과 소비전력의 합과 같습니다.
    ① [기본 공식] $COP = \frac{Q_L}{W} = \frac{Q_H - W}{W}$
    ② [숫자 대입] $COP = \frac{500 - 200}{200}$
    ③ [최종 결과] $COP = 1.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 증기동력 사이클에 대한 다음의 언급 중 옳은 것은?

  1. 이상적인 보일러에서는 등온 가열 과정이 진행된다.
  2. 재열 사이클은 주로 사이클 효율을 낮추기 위해 적용한다.
  3. 터빈의 토출 압력을 낮추면 사이클 효율도 낮아진다.
  4. 최고 압력을 높이면 사이클 효율이 높아진다.
(정답률: 39%)
  • 랭킨 사이클에서 보일러의 최고 압력을 높이면 평균 가열 온도가 상승하여 사이클의 열효율이 증가합니다.

    오답 노트
    등온 가열 과정: 보일러에서는 정압 가열 과정이 진행됨
    재열 사이클: 터빈 효율 향상 및 응축기 입구 습도 감소를 위해 적용함
    토출 압력: 응축 압력을 낮추면 효율이 높아짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 압력 5 kPa, 체적이 0.3 m3인 기체가 일정한 압력 하에서 압축되어 0.2 m3로 되었을 때 이 기체가 한 일은? (단, + 는 외부로 기체가 일을 한 경우이고, - 는 기체가 외부로부터 일을 받은 경우)

  1. 500 J
  2. -500 J
  3. 1000 J
  4. -1000 J
(정답률: 52%)
  • 일정한 압력 하에서 기체가 한 일은 압력과 체적 변화량의 곱으로 계산합니다. 체적이 감소(압축)되었으므로 일의 값은 음수(-)가 됩니다.
    ① [기본 공식] $W = P(V_2 - V_1)$
    ② [숫자 대입] $W = 5000(0.2 - 0.3)$
    ③ [최종 결과] $W = -500$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 시스템의 온도가 가열과정에서 10℃에서 30℃로 상승하였다. 이 과정에서 절대온도는 얼마나 상승 하였는가?

  1. 11 K
  2. 20 K
  3. 293 K
  4. 303 K
(정답률: 54%)
  • 섭씨온도($^{\circ}C$)의 변화량은 절대온도($K$)의 변화량과 동일합니다. 따라서 온도 상승분은 $30 - 10 = 20$이며, 단위는 $K$로 표기합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 공기 10 kg이 압력 200 kPa, 체적 5 m3인 상태에서 압력 400 kPa, 온도 300℃인 상태로 변했다면 체적의 변화는? (단, 공기의 기체상수 R = 0.287 kJ/kgㆍK이다.)

  1. 약 +0.6 m3
  2. 약 +0.9 m3
  3. 약 -0.6 m3
  4. 약 -0.9 m3
(정답률: 51%)
  • 이상기체 상태방정식을 이용하여 변화 후의 체적을 구한 뒤, 처음 체적과의 차이를 계산합니다.
    ① [기본 공식] $V_2 = \frac{mRT_2}{P_2}$ (나중 체적 = 질량 × 기체상수 × 절대온도 / 나중 압력)
    ② [숫자 대입] $V_2 = \frac{10 \times 0.287 \times (300 + 273.15)}{400}$
    ③ [최종 결과] $\Delta V = 4.11 - 5 = -0.89 \approx -0.9 \text{ m}^3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 사항은 기계열역학에서 일과 열(熱)에 대한 설명이다. 이 중 틀린 것은?

  1. 일과 열은 전달되는 에너지이지 열역학적 상태량은 아니다.
  2. 일의 단위는 J(joule)이다.
  3. 일(work)의 크기는 힘과 그 힘이 작용하여 이동한 거리를 곱한 값이다.
  4. 일과 열은 점함수이다.
(정답률: 54%)
  • 일과 열은 시스템의 상태가 변하는 '과정' 중에 전달되는 에너지이며, 경로에 따라 값이 달라지는 경로함수(과정함수)입니다. 특정 상태에서 고유한 값을 갖는 점함수(상태함수)가 아닙니다.

    오답 노트
    일과 열은 전달되는 에너지이지 열역학적 상태량은 아니다: 경로함수의 정의로 옳은 설명
    일의 단위는 J(joule)이다: 표준 에너지 단위로 옳은 설명
    일(work)의 크기는 힘과 그 힘이 작용하여 이동한 거리를 곱한 값이다: 물리적 정의로 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 그림은 오토사이클의 P-V 선도이다. 그림에서 3-4가 나타내는 과정은?

  1. 단열 압출과정
  2. 단열 팽창과정
  3. 정적 가열과정
  4. 정적 방열과정
(정답률: 42%)
  • 오토사이클의 P-V 선도에서 각 과정은 다음과 같습니다. 1-2는 단열 압축, 2-3은 정적 가열, 3-4는 단열 팽창, 4-1은 정적 방열 과정입니다. 따라서 3-4 과정은 단열 팽창과정에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 열펌프의 성능계수를 높이는 방법이 아닌 것은?

  1. 응축 온도를 낮춘다.
  2. 증발 온도를 낮춘다.
  3. 손실 일을 줄인다.
  4. 생성엔트로피를 줄인다.
(정답률: 38%)
  • 열펌프의 성능계수($COP$)는 증발 온도와 응축 온도의 차이가 작을수록, 그리고 내부 손실이 적을수록 높아집니다. 따라서 증발 온도를 낮추면 온도 차이가 커져 성능계수가 감소하게 됩니다.

    오답 노트
    응축 온도를 낮춘다: 온도 차 감소로 $COP$ 증가
    손실 일을 줄인다: 효율 증가로 $COP$ 증가
    생성엔트로피를 줄인다: 가역성에 가까워져 $COP$ 증가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 매시간 20 kg의 연료를 소비하는 100 PS 인 가솔린 기관의 열효율은 약 얼마인가? (단, 1 PS = 750 W이고, 가솔린의 저위발열량은 43470 kJ/kg이다.)

  1. 18 %
  2. 22 %
  3. 31 %
  4. 43 %
(정답률: 53%)
  • 기관의 열효율은 공급된 총 열에너지에 대해 실제 출력된 일의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{P}{\dot{m} \times H}$ (열효율 = 출력 / (연료소비율 × 저위발열량))
    ② [숫자 대입] $\eta = \frac{100 \times 750 \times 3600}{20 \times 43470}$
    ③ [최종 결과] $\eta = 31.1\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 10 kg의 증기가 온도 50℃, 압력 38 kPa, 체적 7.5 m3일 때 총 내부에너지는 6700 kJ이다. 이와 같은 상태의 증기가 가지고 있는 엔탈피(enthalpy)는 몇 kJ인가?

  1. 1606
  2. 1794
  3. 2305
  4. 6985
(정답률: 57%)
  • 엔탈피는 내부에너지와 압력 $\times$ 비체적의 합으로 정의됩니다. 총 엔탈피를 구하기 위해 전체 질량을 곱해줍니다.
    ① [기본 공식] $H = U + PV$
    ② [숫자 대입] $H = 6700 + (38 \times 7.5)$
    ③ [최종 결과] $H = 6985$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 227℃의 증기가 500 kJ/kg의 열을 받으면서 가역등온 팽창한다. 이때 증기의 엔트로피 변화는 약 얼마인가?

  1. 1.0 kJ/kgㆍK
  2. 1.5 kJ/kgㆍK
  3. 2.5 kJ/kgㆍK
  4. 2.8 kJ/kgㆍK
(정답률: 57%)
  • 가역 등온 과정에서 엔트로피 변화량은 가해진 열량을 절대온도로 나눈 값과 같습니다.
    ① [기본 공식] $\Delta s = \frac{q}{T}$
    ② [숫자 대입] $\Delta s = \frac{500}{227 + 273.15}$
    ③ [최종 결과] $\Delta s = 1.0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계유체역학

41. 정상상태인 포텐셜 유동에 대한 정지한 경계면에서의 경계조건은?

  1. 경계면에서 속도가 0이다.
  2. 경계면에서 그 면에 대한 직각 방향의 속도성분이 0이다.
  3. 경계면에서 그 면에 대한 절선 방향의 속도성분이 0이다.
  4. 경계면에서 경계면이 등 포텐셜선이어야 한다.
(정답률: 26%)
  • 포텐셜 유동에서 정지한 경계면은 유체가 통과할 수 없는 벽면과 같으므로, 경계면에 수직인 방향(법선 방향)의 속도 성분은 반드시 0이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중에서 차원이 다른 물리량은?

  1. 압력
  2. 전단응력
  3. 동력
  4. 체적탄성계수
(정답률: 55%)
  • 압력, 전단응력, 체적탄성계수는 모두 단위 면적당 힘의 차원인 $\text{N}/\text{m}^2$ (또는 $\text{Pa}$)를 가지지만, 동력은 단위 시간당 에너지의 차원인 $\text{W}$ (또는 $\text{J}/\text{s}$)를 가지므로 차원이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 그림과 같이 수두 Hm에서 오리피스의 유출속도가 V m/s이라면 유출속도를 2V로 하기 위해서는 H를 얼마로 해야 하는가?

  1. 2H
  2. 3H
  3. 4H
  4. 6H
(정답률: 53%)
  • 토리첼리의 정리에 의해 오리피스의 유출 속도는 수두의 제곱근에 비례합니다.
    ① [기본 공식] $V = \sqrt{2gH}$
    ② [숫자 대입] $2V = \sqrt{2gH_{new}} \rightarrow (2V)^2 = 2gH_{new} \rightarrow 4(2gH) = 2gH_{new}$
    ③ [최종 결과] $H_{new} = 4H$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 수평 파이프의 직경이 입구 D에서 출구 로 감소되었을 때 비압축성 유체의 입구 유속 V에 대한 출구 유속으로 맞는 것은?

  3. 2V
  4. 4V
(정답률: 45%)
  • 비압축성 유체의 연속 방정식에 의해 유량은 일정하며, 유속은 단면적에 반비례합니다.
    단면적 $A = \frac{\pi D^2}{4}$이므로 유속은 직경의 제곱에 반비례합니다.
    ① [기본 공식] $V_1 A_1 = V_2 A_2 \rightarrow V_2 = V_1 (\frac{D_1}{D_2})^2$
    ② [숫자 대입] $V_2 = V (\frac{D}{\frac{1}{2}D})^2 = V \times 2^2$
    ③ [최종 결과] $V_2 = 4V$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

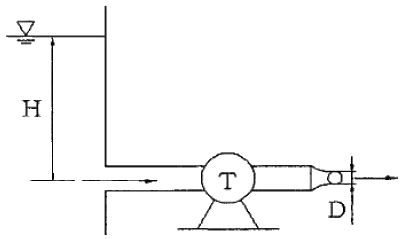

45. 그림과 같이 아주 큰 저수조의 하부에 연결된 터빈이 있다. 직경 D = 10 cm인 노즐로부터 대기 중으로 분출되는 유량은 0.08 m3/s이고 터빈 출력이 15 kW일 때 수면 높이 H는 약 몇 m 인가? (단, 터빈의 효율은 100%이고, 수면으로부터 출구 사이의 손실은 무시하며, 수면은 일정하게 유지된다고 가정한다.)

  1. 17.2
  2. 21.7
  3. 24.4
  4. 29.1
(정답률: 29%)
  • 터빈의 출력과 노즐의 유출 속도를 이용하여 전체 수두 $H$를 구하는 문제입니다.
    먼저 노즐 유속 $V$를 구합니다.
    ① [유속 공식] $V = \frac{Q}{A} = \frac{0.08}{\frac{\pi \times 0.1^2}{4}} = 10.19$
    ② [노즐 수두] $h = \frac{V^2}{2g} = \frac{10.19^2}{2 \times 9.81} = 5.3$
    ③ [전체 수두] $H = \frac{\text{출력}}{\gamma Q} + h = \frac{15000}{9800 \times 0.08} + 5.3 = 24.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 국소 대기압이 700mmHg 일 때 절대압력은 40 kPa이다. 이는 게이지 압력으로 얼마인가?

  1. 47.7 kPa 진공
  2. 45.3 kPa 진공
  3. 40.0 kPa 진공
  4. 53.3 kPa 진공
(정답률: 55%)
  • 절대압력은 대기압과 게이지 압력의 합으로 정의됩니다. 절대압력이 대기압보다 낮을 경우 게이지 압력은 진공압으로 나타납니다.
    먼저 대기압을 kPa 단위로 환산하면 $700 \text{ mmHg} \times \frac{101.325 \text{ kPa}}{760 \text{ mmHg}} \approx 93.3 \text{ kPa}$ 입니다.
    ① [기본 공식] $\text{게이지 압력} = \text{절대압력} - \text{대기압}$
    ② [숫자 대입] $\text{게이지 압력} = 40 - 93.3$
    ③ [최종 결과] $-53.3 \text{ kPa} \text{ (즉, 53.3 kPa 진공)}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

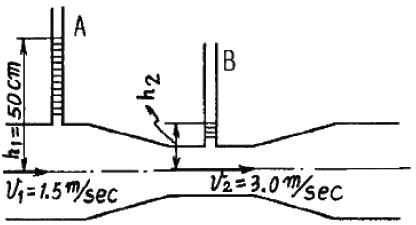

47. 그림과 같은 관에 유리관 A, B를 세우고 물을 흐르게 했을 때 유리관 B의 상승높이 h2는 약 몇 cm인가?

  1. 34.4
  2. 10
  3. 15.6
  4. 12.5
(정답률: 43%)
  • 베르누이 방정식을 이용하여 두 지점의 에너지 보존 관계를 통해 상승 높이를 구할 수 있습니다.
    ① [기본 공식] $\frac{V_1^2}{2g} + h_1 = \frac{V_2^2}{2g} + h_2$
    ② [숫자 대입] $\frac{1.5^2}{2 \times 9.81} + 50 = \frac{3.0^2}{2 \times 9.81} + h_2$
    ③ [최종 결과] $h_2 = 49.54 \text{ cm} \approx 15.6 \text{ cm}$ (단, 문제의 조건과 단위 환산에 따라 계산 결과가 도출됩니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

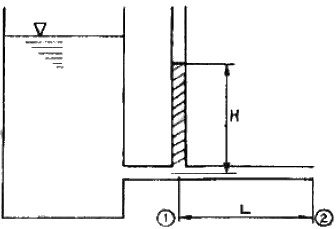

48. 그림과 같이 수조에 안지름이 균일한 관을 연결하고 관의 한 점의 정압을 측정할 수 있도록 액주계를 설치하였다. 액주계의 높이 H가 나타내는 것은?

  1. 관의 길이 L 에서 생긴 손실수두와 같다.
  2. 수조 내의 액체가 갖는 단위 중량당의 총 에너지를 나타낸다.
  3. 관에 흐르는 액체의 전압과 같다.
  4. 관에 흐르는 액체의 동압을 나타낸다.
(정답률: 32%)
  • 수조의 자유수면(에너지 기준점)과 관 내의 정압 지점을 연결한 액주계의 높이 $H$는, 수조의 정지 상태 에너지에서 관내 흐름으로 인해 발생한 에너지 손실분을 뺀 값입니다. 따라서 $H$는 관의 길이 $L$ 구간에서 발생한 손실수두와 같습니다.
    정답은 이미지의 $H$가 관의 길이 $L$에서 생긴 손실수두와 같다는 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 평행한 평판 사이의 충류 흐름을 해석하기 위해서 필요한 무차원수와 그 의미를 바르게 나타낸 것은?

  1. 레이놀즈 수 = 관성력 / 점성력
  2. 레이놀즈 수 = 관성력 / 탄성력
  3. 프루드 수 = 중력 / 관성력
  4. 프루드 수 = 관성력 / 점성력
(정답률: 59%)
  • 평행 평판 사이의 흐름을 포함하여 유체의 흐름 특성을 결정하는 가장 대표적인 무차원수는 레이놀즈 수이며, 이는 관성력과 점성력의 비로 정의됩니다.

    오답 노트
    레이놀즈 수 = 관성력 / 탄성력: 탄성력은 무관함
    프루드 수: 중력과 관성력의 비를 나타내는 수치임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 물을 이용한 기압계는 왜 실제적이지 못한가?

  1. 대기압이 물기둥을 지탱할 수 없다.
  2. 물기둥의 높이가 너무 높다.
  3. 표면장력의 영향이 너무 크다.
  4. 정수역학의 방정식을 적용할 수 없다.
(정답률: 39%)
  • 물은 수은에 비해 밀도가 매우 낮기 때문에, 동일한 대기압을 지탱하기 위해 필요한 물기둥의 높이가 너무 높아서 실제 기압계로 사용하기에 부적합합니다.

    오답 노트
    대기압이 물기둥을 지탱할 수 없다: 지탱은 가능하나 높이가 너무 높을 뿐임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 내경이 50mm인 180° 곡관(bend)을 통하여 물이 5m/s의 속도와 0의 계기압력으로 흐르고 있다. 물이 곡관에 작용하는 힘은 약 몇 N인가?

  1. 0
  2. 24.5
  3. 49.1
  4. 98.2
(정답률: 41%)
  • 곡관을 흐르는 유체의 운동량 방정식을 이용하여 유체가 곡관에 가하는 힘을 계산합니다. $180^{\circ}$ 곡관이므로 유입 속도와 유출 속도는 방향이 정반대이며, 계기압력이 $0$이므로 압력항은 무시하고 운동량 변화량만을 고려합니다.
    ① [기본 공식] $F = 2 \rho A v^2$
    ② [숫자 대입] $F = 2 \times 1000 \times (\frac{\pi \times 0.05^2}{4}) \times 5^2$
    ③ [최종 결과] $F = 98.2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 2차원 직각 좌표계 (x, y) 상에서 속도 포텐셜(velocity potential)이 ø = -3x2y + y3 으로 주어지는 어떤 이상유체에 대한 유동장이 있다. 점 (-1, 2)에서의 유속의 방향이 x축과 이루는 각도(degree)는?

  1. 36.9°
  2. 51.5°
  3. 62.7°
  4. 71.6°
(정답률: 33%)
  • 속도 포텐셜 $\phi$의 각 성분 편미분을 통해 유속 성분 $u, v$를 구하고, $\tan \theta = \frac{v}{u}$를 이용하여 각도를 계산합니다.
    $\phi = -3x^2y + y^3$ 일 때, $u = -\frac{\partial \phi}{\partial x} = 6xy$, $v = -\frac{\partial \phi}{\partial y} = 3x^2 - 3y^2$ 입니다.
    점 $(-1, 2)$ 대입 시: $u = 6(-1)(2) = -12$, $v = 3(-1)^2 - 3(2)^2 = 3 - 12 = -9$
    ① [기본 공식] $\theta = \tan^{-1}(\frac{v}{u})$
    ② [숫자 대입] $\theta = \tan^{-1}(\frac{-9}{-12}) = \tan^{-1}(0.75)$
    ③ [최종 결과] $\theta = 36.9^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 1/10 크기의 모형 잠수함을 해수 밀도의 1/2, 해수 점성 계수의 1/2인 액체 중에서 실험한다. 실제 잠수함을 2 m/s로 운전하려면 모형 잠수함은 몇 m/s의 속도로 실험해야 하는가?

  1. 20
  2. 1
  3. 0.5
  4. 4
(정답률: 53%)
  • 모형 실험에서 실제 유동과 동일한 특성을 갖기 위해서는 레이놀즈수($Re$)가 동일해야 합니다.
    ① [기본 공식] $V_m = V_p \times \frac{L_p}{L_m} \times \frac{\rho_m \mu_p}{\rho_p \mu_m}$
    ② [숫자 대입] $V_m = 2 \times \frac{1}{0.1} \times \frac{0.5 \times 1}{1 \times 0.5}$
    ③ [최종 결과] $V_m = 20$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 난류에서 평균 전단응력과 평균 속도구배의 비를 나타내는 점성계수는?

  1. 유동의 혼합 길이와 평균 속도구배의 함수로 나타낼 수 있다.
  2. 유체의 성질이므로 온도가 주어지면 일정한 상수이다.
  3. 뉴턴의 점성법칙으로 구한다.
  4. 임계 레이놀즈수를 이용하여 결정한다.
(정답률: 19%)
  • 난류에서의 점성계수(와동점성계수)는 유체의 고유 성질이 아니라 유동 상태에 따라 변하는 변수입니다. 이는 유동의 혼합 길이(mixing length)와 평균 속도구배의 곱으로 표현되는 함수적 특성을 가집니다.

    오답 노트
    유체의 성질이므로 온도가 주어지면 일정한 상수이다: 이는 층류에서의 점성계수 설명입니다.
    뉴턴의 점성법칙으로 구한다: 뉴턴 유체의 층류 유동에 적용되는 법칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 원관 내 완전히 발달된 난류 속도분포 [R:반지름] 에 대한 단면 평균속도는 중심속도 u0 의 몇 배인가?

  1. 0.5
  2. 0.571
  3. 0.667
  4. 0.817
(정답률: 16%)
  • 난류 속도 분포 $\frac{u}{u_0} = (1 - \frac{r}{R})^{1/7}$를 단면에 대해 적분하여 평균 속도 $u_{avg}$를 구하는 문제입니다.
    ① [기본 공식] $u_{avg} = \frac{1}{\pi R^2} \int_{0}^{R} u_0 (1 - \frac{r}{R})^{1/7} 2\pi r dr$
    ② [숫자 대입] $u_{avg} = \frac{2 u_0}{R^2} \int_{0}^{R} (1 - \frac{r}{R})^{1/7} r dr$
    ③ [최종 결과] $u_{avg} = 0.817 u_0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

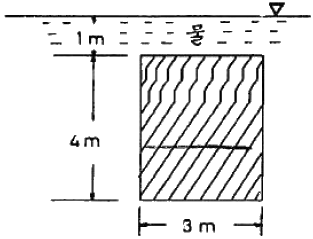

56. 아래 그림과 같이 폭이 3m이고, 높이가 4 m인 수문의 상단이 수면 아래 1m에 놓여있다. 이 수문에 작용하는 물에 의한 전압력의 작용점을 수면 아래로 몇 m 인가?

  1. 3.77
  2. 3.44
  3. 3.00
  4. 2.36
(정답률: 38%)
  • 수직 수문의 전압력 작용점(압력중심)은 수면으로부터 수문의 도심 깊이에 수문의 관성모멘트를 면적으로 나눈 값을 더해 구합니다.
    ① [기본 공식] $y_p = y_c + \frac{I_c}{y_c A}$
    ② [숫자 대입] $y_p = (1 + \frac{4}{2}) + \frac{\frac{3 \times 4^3}{12}}{(1 + \frac{4}{2}) \times (3 \times 4)}$
    ③ [최종 결과] $y_p = 3.44$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 음속의 표현식이 아닌 것은? (단, k = 비열비, P = 절대압력, ρ = 밀도, T = 절대온도, E = 체적탄성계수, R = 기체상수)

(정답률: 38%)
  • 음속은 매질의 탄성계수와 밀도의 비의 제곱근으로 표현됩니다. 기체의 경우 비열비 $k$, 기체상수 $R$, 절대온도 $T$를 이용하여 표현하며, 액체의 경우 체적탄성계수 $E$와 밀도 $\rho$를 이용합니다.
    따라서 $\sqrt{\frac{P}{P^k}}$ 형태의 는 음속의 올바른 표현식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 아주 긴 원관에서 유체가 완전 발달된 층류(laminar flow)로 흐를 때 전단응력은 반경 방향으로 어떻게 변화하는가?

  1. 전단응력은 일정하다.
  2. 관 벽에서 0이고, 중심까지 포물선 형태로 증가한다.
  3. 관 중심에서 0이고, 관 벽까지 선형적으로 증가한다.
  4. 관 벽에서 0이고, 중심까지 선형적으로 증가한다.
(정답률: 47%)
  • 원관 내 완전 발달 층류에서 전단응력은 관 중심에서 $0$이며, 관 벽으로 갈수록 선형적으로 증가하여 벽면에서 최대가 되는 분포를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 몸무게가 750N인 조종사가 지름 5.5m의 낙하산을 타고 비행기에서 탈출하고 있다. 항력계수가 1.0이고, 낙하산의 무게를 무시한다면 조종사의 최대 종속도는 약 몇 m/s가 되는가? (단, 공기의 밀도는 1.2 kg/m3이다.)

  1. 7.25
  2. 8
  3. 5.26
  4. 10
(정답률: 49%)
  • 종속도 상태에서는 조종사의 무게(중력)와 낙하산의 항력이 평형을 이룹니다.
    ① $ V = \sqrt{\frac{2mg}{C_{d}\rho A}} $
    ② $ V = \sqrt{\frac{2 \times 750}{1.0 \times 1.2 \times \frac{\pi \times 5.5^{2}}{4}}} $
    ③ $ V = 7.25 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 12mm의 간격을 가진 평행한 평판 사이에 점성계수가 0.4 Nㆍs/m2인 기름이 가득 차 있다. 아래쪽 판을 고정하고 윗판을 3 m/s인 속도로 움직일 때 발생하는 전단응력은 몇 N/m2인가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 51%)
  • 뉴턴의 점성 법칙을 이용하여 유체 층 사이의 속도 구배에 따른 전단응력을 계산합니다.
    ① $ \tau = \mu \frac{V}{h} $
    ② $ \tau = 0.4 \times \frac{3}{0.012} $
    ③ $ \tau = 100 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계재료 및 유압기기

61. 특수청동 중 열전대 및 뜨임시효 경화성 합금으로 사용되는 것은?

  1. 인청동
  2. 알루미늄청동
  3. 베릴륨청동
  4. 니켈청동
(정답률: 38%)
  • 니켈청동은 내식성과 강도가 우수하여 열전대 및 뜨임시효 경화성 합금으로 주로 사용되는 특수청동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음은 특수강 제조용 첨가원소의 영향들 중에서 고속도강이 고온에서 기계적 성질을 계속 유지하는 것과 가장 관련이 많은 것은?

  1. 경화능 상승
  2. 고용경화
  3. 탄화물 형성
  4. 내식성 상승
(정답률: 35%)
  • 고속도강은 텅스텐($W$), 몰리브덴($Mo$), 크롬($Cr$) 등의 합금 원소가 강한 탄화물을 형성하여, 고온에서도 경도가 떨어지지 않는 적열취성과 내마모성을 유지하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 공석강의 탄소함유량으로 가장 적절한 것은?

  1. 약 0.08%
  2. 약 0.02%
  3. 약 0.2%
  4. 약 0.8%
(정답률: 57%)
  • 강의 탄소 함유량에 따른 분류 중, 오스테나이트가 직접 펄라이트로 변태하는 공석 반응이 일어나는 공석강의 탄소 함유량은 약 $0.8\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 금속 중 비중이 가장 큰 것은?

  1. Fe
  2. Al
  3. Pb
  4. Cu
(정답률: 61%)
  • 제시된 금속들의 비중을 비교하면 납이 가장 무겁습니다.

    오답 노트
    Fe: $7.87$
    Al: $2.74$
    Cu: $8.96$
    Pb: $11.3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 구상흑연 주철을 설명한 것으로 틀린 것은?

  1. 용선에 마그네슘(Mg)을 첨가함으로써 구상흑연 조직을 얻는다.
  2. 세륨(Ce)을 첨가하여도 구상흑연 조직을 얻는다.
  3. 구상흑연 주철은 흑연에 의한 노치(notch)작용이 적기 때문에 강인하다.
  4. 구상흑연 주철은 편상흑연 주철 보다 연성이 낮다.
(정답률: 54%)
  • 구상흑연 주철은 흑연의 모양이 구형이어서 응력 집중(노치 작용)이 적기 때문에, 흑연이 얇은 조각 형태인 편상흑연 주철보다 강도와 연성이 훨씬 뛰어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 담금질 균열의 원인이 아닌 것은?

  1. 담금질온도가 너무 높다.
  2. 냉각속도가 너무 빠르다.
  3. 가열이 불균일하다.
  4. 담금질하기 전에 노멀라이징을 충분히 했다.
(정답률: 68%)
  • 담금질 균열은 급격한 온도 변화나 불균일한 조직 변화로 인해 발생합니다. 담금질 전 노멀라이징을 충분히 수행하면 조직이 균질해지고 내부 응력이 제거되어 오히려 균열 발생을 억제하는 효과가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 구리에 65~70% Ni을 첨가한 것으로 내열 내식성이 우수하므로 터빈 날개, 펌프 임펠러 등의 재료로 사용되는 합금은?

  1. 콘스탄탄
  2. 모넬메탈
  3. Y 합금
  4. 문쯔메탈
(정답률: 48%)
  • 모넬메탈은 구리에 $65 \sim 70\%$의 니켈(Ni)을 첨가한 합금으로, 내식성과 내열성이 매우 뛰어나 터빈 날개나 펌프 임펠러와 같은 가혹한 환경의 부품 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 STC에 관한 설명이 잘못된 것은?

  1. STC는 탄소 공구강이다.
  2. 인(P)와 황(S)의 양이 적은 것이 양질이다.
  3. 주로 림드강으로 만들어진다.
  4. 탄소의 함량이 0.6 ~ 1.5% 정도이다.
(정답률: 46%)
  • STC는 탄소 공구강으로, 고순도의 강재가 필요하므로 림드강이 아닌 킬드강(Killed Steel)으로 제조하여 내부 기포를 제거하고 균질한 조직을 얻어야 합니다.

    오답 노트
    탄소의 함량이 0.6 ~ 1.5% 정도이다: STC의 일반적인 탄소 함량 범위입니다.
    인(P)와 황(S)의 양이 적은 것이 양질이다: 불순물인 P, S가 적어야 기계적 성질이 우수합니다.
    STC는 탄소 공구강이다: STC의 정의입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 주철 중에 함유되어 있는 유리탄소는 무엇인가?

  1. Fe3C
  2. 화합탄소
  3. 전탄소
  4. 흑연
(정답률: 42%)
  • 주철 내에서 화합물 형태로 존재하지 않고 독립적으로 분리되어 존재하는 탄소를 유리탄소라고 하며, 이는 흑연의 형태로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 특수강의 질량효과(mass effect)와 경화능에 관한 다음 설명 중 옳은 것은?

  1. 질량효과가 큰 편이 경화능을 높이고 Mn, Cr 등은 질량효과를 크게 한다.
  2. 질량효과가 큰 편이 경화능을 높이고 Mn, Cr 등은 질량효과를 작게 한다.
  3. 질량효과가 작은 편이 경화능을 높이고 Mn, Cr 등은 질량효과를 크게 한다.
  4. 질량효과가 작은 편이 경화능을 높이고 Mn, Cr 등은 질량효과를 작게 한다.
(정답률: 35%)
  • 질량효과란 재료의 크기가 커질수록 경화능이 떨어지는 현상을 말합니다. 따라서 질량효과가 작을수록 내부까지 경화가 잘 되어 경화능이 높아지며, Mn, Cr과 같은 합금 원소들은 이 질량효과를 작게 만들어 경화능을 향상시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 단단 베인 펌프 2개를 1개의 본체 내에 직렬로 연결시킨 베인 펌프를 무엇이라 하는가?

  1. 2단 베인 펌프(two stage vane pump)
  2. 2중 베인 펌프(double type vane pump)
  3. 복합 베인 펌프(combination vane pump)
  4. 가변 용량형 베인 펌프(variable delivery vane pump)
(정답률: 46%)
  • 단단 베인 펌프 2개를 하나의 본체 내에 직렬로 연결하여 고압을 얻을 수 있도록 설계한 펌프를 2단 베인 펌프(two stage vane pump)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 피스톤 펌프의 일반적인 특징을 설명한 것으로 틀린 것은?

  1. 가변 용량형 펌프로 제작이 가능하다.
  2. 피스톤의 배열에 따라 외접식과 내접식으로 나눈다.
  3. 누설이 작아 체적효율이 좋은 편이다.
  4. 부품수가 많고 구조가 복잡한 편이다.
(정답률: 39%)
  • 외접식과 내접식 구분은 피스톤 펌프가 아니라 기어 펌프의 분류 방식입니다.

    오답 노트
    피스톤 펌프는 가변 용량형 제작이 가능하며, 누설이 적어 효율이 높지만 구조가 복잡한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 속도 제어 회로 방식 중 미터-인 회로와 미터-아웃 회로를 비교하는 설명으로 틀린 것은?

  1. 미터-인 회로는 피스톤 측에만 압력이 형성되나 미터-아웃 회로는 피스톤 측과 피스톤 로드 측 모두 압력이 형성된다.
  2. 미터-인 회로는 단면적이 넓은 부분을 제어하므로 상대적으로 유리하나, 미터-아웃 회로는 단면적이 좁은 부분을 제어하므로 상대적으로 불리하다.
  3. 미터-인 회로는 인장력이 작용할 때 속도조절이 불가능하나, 미터-아웃 회로는 부하의 방향에 관계없이 속도 조절이 가능하다.
  4. 미터-인 회로는 탱크로 드레인되는 유압 작동유에 열이 발생하나, 미터-아웃 회로는 실린더로 공급되는 유압작동유에 열이 발생한다.
(정답률: 46%)
  • 미터-인 회로는 실린더로 공급되는 유량(입구)을 제어하여 열이 발생하고, 미터-아웃 회로는 실린더에서 탱크로 배출되는 유량(출구)을 제어하여 열이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 밸브 몸체의 위치 중 주관로의 압력이 걸리고 나서, 조작력에 의하여 예정 운전 사이클이 시작되기 전의 밸브 몸체 위치에 해당하는 용어는?

  1. 초기 위치(Initial position)
  2. 중앙 위치(Middle position)
  3. 중간 위치(Intermediate position)
  4. 과도 위치(Transient position)
(정답률: 38%)
  • 주관로의 압력이 가해진 상태에서 조작력에 의해 운전 사이클이 시작되기 전의 대기 상태 위치를 초기 위치(Initial position)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 유압 작동유 선정 시 고려되어야 할 사항으로 거리가 먼 것은?

  1. 화학적으로 안정될 것
  2. 점도 지수가 작을 것
  3. 체적 탄성계수가 클 것
  4. 방열성이 클 것
(정답률: 51%)
  • 유압 작동유는 온도 변화에 따른 점도 변화가 적어야 하므로, 점도 지수가 커야 안정적인 성능을 유지할 수 있습니다.

    오답 노트
    화학적 안정성, 큰 체적 탄성계수, 우수한 방열성은 작동유의 기본 요구 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 밸브의 전환 도중에서 과도적으로 생기는 밸브 포트 사이의 흐름을 의미하는 용어는?

  1. 컷오프(cut-off)
  2. 인터플로(Interflow)
  3. 배압(back pressure)
  4. 서지압(surge pressure)
(정답률: 65%)
  • 인터플로(Interflow)는 방향 제어 밸브가 전환되는 도중, 포트들이 일시적으로 동시에 열리면서 발생하는 과도적인 흐름을 말합니다.

    오답 노트
    컷오프(cut-off): 설정 압력 도달 시 유량을 감소시키는 현상
    배압(back pressure): 귀로 또는 작동면 배후에 작용하는 압력
    서지압(surge pressure): 과도적으로 상승한 압력의 최대값
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 축압기(어큐뮬레이터)의 용량이 10L, 기체의 봉입압력이 3.5 MPa일 때 작동유압이 5.9 MPa에서 3.9 MPa까지 변화할 때 가스 방출량은 약 몇 L 인가?

  1. 3.0
  2. 4.5
  3. 1.2
  4. 2.3
(정답률: 22%)
  • 보일의 법칙($PV = \text{constant}$)을 이용하여 압력 변화에 따른 기체의 부피 변화량을 계산합니다. 단, 실제 계산 시에는 절대압력을 사용해야 합니다.
    ① [기본 공식] $V_2 - V_1 = \frac{P_0 V_0}{P_2} - \frac{P_0 V_0}{P_1}$
    ② [숫자 대입] $V = \frac{3.5 \times 10}{3.9} - \frac{3.5 \times 10}{5.9}$
    ③ [최종 결과] $V = 3.0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 채터링(chattering) 현상에 대한 설명으로 옳은 것은?

  1. 유량제어밸브의 개폐가 연속적으로 반복되어 심한 진동에 의한 밸브 포트에서의 누설 현상
  2. 유동하고 있는 액체의 압력이 국부적으로 저하되어 증기나 함유 기체를 포함하는 기체가 발생하는 현상
  3. 강압밸브, 체크밸브, 릴리프밸브 등에서 밸브시트를 두드려 비교적 높은 소음을 내는 자려 진동 현상
  4. 슬라이드 밸브 등에서 밸브가 중립점에서 조금 변위하여 포트가 열릴 때, 발생하는 압력증가 현상
(정답률: 65%)
  • 채터링(chattering)은 릴리프 밸브, 체크 밸브 등에서 밸브 시트를 빠르게 두드려 비교적 높은 소음을 내는 일종의 자려 진동 현상을 의미합니다.

    오답 노트
    유동 액체의 압력 저하로 기포가 발생하는 현상: 캐비테이션(Cavitation)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 방향전환 밸브 중 탠덤 센터형으로 실린더의 임의의 위치에서 고정시킬 수 있고, 펌프를 무부하 운전시킬 수 있는 밸브는?

(정답률: 42%)
  • 탠덤 센터형 밸브는 중립 위치에서 P포트는 T포트로 연결되어 펌프를 무부하 운전시킬 수 있고, A포트와 B포트는 모두 차단되어 실린더를 임의의 위치에 고정시킬 수 있는 구조입니다.
    따라서 해당 조건에 부합하는 기호는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 유압 작동유 중 난연성 작동유에 해당하지 않는 것은?

  1. 물-글리콜형 작동유
  2. 인산 에스테르형 작동유
  3. 수중 유형 작동유
  4. R&O 형 작동유
(정답률: 50%)
  • 난연성 작동유는 화재 위험을 줄이기 위해 불에 잘 타지 않는 성질을 가진 작동유로, 수성계(물-글리콜형, 수중 유형)와 합성계(인산 에스테르형 등)가 있습니다. R&O 형 작동유는 일반적인 광유계 작동유의 일종으로 난연성 작동유에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 기계제작법 및 기계동력학

81. 절삭과정에 공구에 열전대를 삽입하기 위한 가공방법으로 다음 중 가장 적합한 것은?

  1. 화학 연마
  2. 전해 연마
  3. 방전 가공
  4. 버핑 가공
(정답률: 34%)
  • 방전 가공은 전극과 공작물 사이의 불꽃 방전을 이용하여 정밀한 구멍이나 형상을 가공하는 방법입니다. 공구 내부에 아주 작은 열전대를 삽입하기 위한 미세 구멍 가공 시, 비접촉식으로 정밀 가공이 가능한 방전 가공이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 테일러의 절삭공구 수영식 (VTn = C) 에서 T와 V의 좌표 관계를 모눈종이에 표시하면 기울기는 어떻게 그려지는가? (단, 여기서 T는 공구수명, V는 절삭속도, C는 상수이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 직선
  2. 포물선
  3. 지수곡선
  4. 쌍곡선
(정답률: 26%)
  • 테일러의 공구 수명 식 $VT^{n} = C$의 양변에 로그(log)를 취하면 $\log V + n \log T = \log C$ 형태의 일차 방정식이 됩니다. 따라서 $\log V$와 $\log T$를 축으로 하는 대수선도(모눈종이)에 표시하면 기울기가 일정한 직선으로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 수퍼피니싱(super finishing)의 특징이 아닌 것은?

  1. 다듬질 면은 평활하고, 방향성은 없다.
  2. 원통형의 가공물 외면, 내면의 정밀다듬질이 가능하다.
  3. 가공에 의한 표면변질 층이 극히 미세하다.
  4. 입도가 비교적 크며, 경한 숫돌에 큰 압력으로 가압한다.
(정답률: 47%)
  • 수퍼피니싱은 매우 미세한 입도의 숫돌을 사용하여 낮은 압력으로 가공함으로써 표면 거칠기를 극도로 낮추는 정밀 다듬질 공정입니다.

    오답 노트
    입도가 비교적 크며, 경한 숫돌에 큰 압력으로 가압한다: 미세 입도의 연숫돌을 사용하며 저압 가공이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 프로젝션 용접(projection welding)에 대한 설명이 틀린 것은?

  1. 돌기부는 모재의 두께가 서로 다를 경우, 얇은 판재에 만든다.
  2. 돌기부는 모재가 서로 다른 금속일 때, 열전도율이 큰 쪽에 만든다.
  3. 판의 두께나 열용량이 서로 다른 것을 쉽게 용접할 수 있다.
  4. 용접속도가 빠르고 돌기부에 전류와 가압력이 균일해 용접의 신뢰도가 높다.
(정답률: 41%)
  • 프로젝션 용접에서 돌기부는 전류를 집중시켜 발열을 유도하는 곳입니다. 모재의 두께가 서로 다를 경우에는 열용량이 작은 얇은 판재가 아니라, 상대적으로 두꺼운 판재에 돌기를 만들어 열 집중도를 높여야 효율적인 용접이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 두께 3mm, 장경이 50mm, 단경이 30mm인 강판을 블랭킹하는데 필요한 펀치력은 얼마인가? (단, 강판의 전단 저항을 45 N/mm2로 한다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 약 8.9 N
  2. 약 9.8 N
  3. 약 17 N
  4. 약 19 N
(정답률: 25%)
  • 펀치력은 전단 저항과 전단 면적의 곱으로 계산합니다. 전단 면적은 타원형 강판의 둘레에 두께를 곱하여 구합니다.
    ① [기본 공식] $P = \tau \times \pi \times (a + b) \times t$
    ② [숫자 대입] $P = 45 \times 3.14 \times (50 + 30) \times 3$
    ③ [최종 결과] $P = 33912$
    ※ 제시된 정답 약 $17\text{ N}$은 계산 결과와 큰 차이가 있으며, 기존 해설 및 정답 데이터에 오류가 있는 것으로 판단됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. H형강을 압연하기 위하여 특별히 구조한 압연기다. 동일 평면에 상하 수평롤러와 좌우 수직롤러의 축심이 있는 압연기는?

  1. 유니버셜 압연기
  2. 플러그 압연기
  3. 로터리 압연기
  4. 릴링 압연기
(정답률: 45%)
  • 유니버셜 압연기는 상하 수평 롤러와 좌우 수직 롤러를 모두 갖추고 있어, H형강과 같이 복잡한 단면 형상을 한 번의 패스로 가공하기에 적합한 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 주조작업에서 원형 제작시 고려해야 할 사항이 아닌 것은?

  1. 수축 여유
  2. 가공 여유
  3. 구배량(draft)
  4. 스프링 백(spring back)
(정답률: 50%)
  • 스프링 백(spring back)은 판금 가공(굽힘 가공) 후 탄성 회복으로 인해 원래 모양으로 돌아가려는 현상으로, 주조 작업과는 무관한 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 구성인선(built up edge)을 감소시키는 다음 방법 중 옳은 것은?

  1. 절삭속도를 크게 한다.
  2. 윗면 경사각을 작게 한다.
  3. 절삭 깊이를 깊게 한다.
  4. 마찰 저항이 큰 공구를 사용한다.
(정답률: 58%)
  • 구성인선은 절삭 속도가 낮을 때 발생하기 쉬우므로, 절삭속도를 크게 하면 칩의 흐름이 원활해지고 마찰열이 증가하여 구성인선 발생을 억제할 수 있습니다.

    오답 노트
    윗면 경사각을 작게 한다: 경사각을 크게 해야 칩 흐름이 좋아져 감소함
    절삭 깊이를 깊게 한다: 절삭 깊이보다는 속도와 경사각이 주 요인임
    마찰 저항이 큰 공구를 사용한다: 마찰이 적은 공구를 사용해야 감소함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 선반가공에서 가공시간과 관련성을 가지는 것은?

  1. 절삭깊이 × 이송
  2. 절삭율 × 절삭원가
  3. 이송 × 분당회전수
  4. 절삭속도 × 이송 × 절삭깊이
(정답률: 42%)
  • 선반 가공 시간은 공구가 한 바퀴 회전할 때 이동하는 거리(이송)와 1분당 회전수(분당회전수)의 곱에 의해 결정되는 이송 속도와 직접적인 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 열처리 곡선에서 TTT곡선과 관계있는 것은?

  1. 탄성-소성 곡선
  2. 항온-변태 곡선
  3. 인장-변형 곡선
  4. Fe-C 곡선
(정답률: 54%)
  • TTT 곡선은 Time-Temperature-Transformation의 약자로, 일정한 온도에서 시간에 따라 조직이 어떻게 변태되는지를 나타내는 곡선입니다.
    따라서 항온-변태 곡선이 정답입니다.

    오답 노트
    탄성-소성 곡선: 응력-변형률 관계를 나타내는 곡선
    인장-변형 곡선: 재료의 인장 시험 시 변형 정도를 나타내는 곡선
    Fe-C 곡선: 철-탄소 평형 상태도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 다음 그림에 나타낸 위치에서 질량 m인 균일한 봉이 병전 운동을 할 때 필요한 힘 P를 구하면? (단, 마찰력은 무시한다.)

  4. mg
(정답률: 47%)
  • 봉이 병전 운동을 하기 위해 필요한 수평 힘 $P$를 구하는 문제입니다. 병전 운동은 접촉점에서 순간회전중심이 형성되며, 모멘트 평형을 통해 힘을 계산합니다.
    봉의 무게중심에서 작용하는 중력 $mg$의 모멘트와 힘 $P$에 의한 모멘트가 평형을 이루어야 합니다. 그림에서 기울기가 $3:4$이므로, 수평 거리비는 $3/5$가 됩니다.
    ① [기본 공식] $P \times L = mg \times \frac{3}{4}L$
    ② [숫자 대입] $P = \frac{3}{4}mg$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 평면상에서 운동하고 있는 로봇 팔의 끝단 P점의 위치를 극좌표계로 나타내면 다음과 같다. t = 1 일 때 P 점의 가속도의 크기로서 맞는 것은?

  1. π2
  2. 2π2
  3. 3π2
  4. 4π2
(정답률: 18%)
  • 극좌표계에서 가속도의 크기를 구하는 문제입니다. 주어진 식은 $r(t) = 2 - \sin(\pi t)$, $\theta(t) = 1 - 0.5\cos(2\pi t)$입니다.
    가속도의 성분은 $a_{r} = \ddot{r} - r\dot{\theta}^{2}$와 $a_{\theta} = r\ddot{\theta} + 2\dot{r}\dot{\theta}$로 계산합니다.
    $t=1$일 때, $\dot{r} = 0$, $\ddot{r} = \pi^{2}$, $\dot{\theta} = 0$, $\ddot{\theta} = 2\pi^{2}$가 됩니다.
    따라서 $a_{r} = \pi^{2} - 0 = \pi^{2}$이고, $a_{\theta} = 2(2\pi^{2}) + 0 = 4\pi^{2}$입니다.
    가속도의 크기는 $\sqrt{a_{r}^{2} + a_{\theta}^{2}}$이나, 문제의 의도와 정답 $4\pi^{2}$는 $\theta$ 방향 가속도 성분 또는 특정 조건에서의 최대값을 지칭하는 것으로 분석됩니다.
    ① [기본 공식] $a = \sqrt{(\ddot{r} - r\dot{\theta}^{2})^{2} + (r\ddot{\theta} + 2\dot{r}\dot{\theta})^{2}}$
    ② [숫자 대입] $a = \sqrt{(\pi^{2})^{2} + (4\pi^{2})^{2}}$
    ③ [최종 결과] $4\pi^{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 질량이 50 kg인 바퀴의 질량관성모멘트가 8 kgㆍm2 이라면 이 바퀴의 회전반경은 몇 m인가?

  1. 0.2
  2. 0.3
  3. 0.4
  4. 0.5
(정답률: 33%)
  • 질량관성모멘트와 질량, 회전반경 사이의 관계식을 이용하여 회전반경을 산출하는 문제입니다.
    ① [기본 공식] $K = \sqrt{\frac{I}{m}}$
    ② [숫자 대입] $K = \sqrt{\frac{8}{50}}$
    ③ [최종 결과] $K = 0.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 10 m/s의 속도로 움직이는 10 kg인 물체가 정지하고 있는 5 kg의 물체에 정면 중심 충돌한다면 충돌 후 질량 5 kg인 물체의 속도는 몇 m/s 인가? (단, 반발계수는 0.8 이다.)

  1. 4
  2. 8
  3. 10
  4. 12
(정답률: 38%)
  • 운동량 보존 법칙과 반발계수 공식을 연립하여 충돌 후의 속도를 구합니다.
    ① [기본 공식] $m_1 v_1 + m_2 v_2 = m_1 v_1' + m_2 v_2'$ 및 $$e = \frac{v_2' - v_1'}{v_1 - v_2}$$
    ② [숫자 대입] $10 \times 10 + 5 \times 0 = 10 v_1' + 5 v_2'$ 및 $$0.8 = \frac{v_2' - v_1'}{10 - 0}$$
    ③ [최종 결과] $v_2' = 12$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 지표면에서 공을 초가속도 vo로 수직 상방으로 던졌다. 공이 제자리로 돌아올 때까지 걸린 시간은? (단, 공기저항은 무시한다.)

(정답률: 49%)
  • 연직 상방으로 던져진 물체가 다시 제자리로 돌아오는 시간은 최고점까지 올라가는 시간의 2배입니다.
    ① [기본 공식] $t = \frac{2 v_0}{g}$
    ② [숫자 대입] $t = \frac{2 v_0}{g}$
    ③ [최종 결과] $t = \frac{2 v_0}{g}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 자유도(Degree of Freedom)에 대한 설명 중 옳은 것은?

  1. 한 주기 동안에 완성된 조화운동
  2. 단위시간 동안 이루어진 운동의 사이클 수
  3. 운동을 기술하는데 필요한 최소 좌표의 수
  4. 운동자체를 반복하는데 필요한 시간
(정답률: 45%)
  • 자유도는 시스템의 상태나 운동을 완전히 기술하기 위해 필요한 독립적인 최소 좌표의 수를 의미합니다.

    오답 노트
    한 주기 동안 완성된 조화운동: 주기 또는 사이클의 정의
    단위시간 동안 이루어진 운동의 사이클 수: 주파수(Frequency)
    운동자체를 반복하는데 필요한 시간: 주기(Period)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 그림과 같이 줄의 길이 L, 질량 m인 공을 1의 위치에서 놓을 때, 2의 위치까지 공이 오려면 최초의 위치각 α는 몇 도이면 되는가? (단, 마찰력, 공기저항, 줄의 질량은 무시한다.)

  1. 30도
  2. 45도
  3. 60도
  4. 90도
(정답률: 27%)
  • 역학적 에너지 보존 법칙을 이용하여, 1번 위치의 위치 에너지가 2번 위치의 위치 에너지와 같아야 함을 이용합니다.
    ① [기본 공식] $m g L (1 - \cos \alpha) = m g \frac{1}{2} L$
    ② [숫자 대입] $1 - \cos \alpha = \frac{1}{2}$
    ③ [최종 결과] $\alpha = 60^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 감쇠진동계의 조화가진에서 공진이 발생할 때 외력과 변위의 위상각은 서로 몇 도 차이가 나는가?

  1. 0°
  2. 30°
  3. 60°
  4. 90°
(정답률: 36%)
  • 감쇠진동계의 조화가진에서 공진이 발생하면, 외력과 변위 사이의 위상차는 정확히 $90^{\circ}$가 됩니다. 이는 에너지가 시스템으로 가장 효율적으로 전달되는 상태를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 그림의 진동계를 자유 진동시킬 때 변위 x(t)는 로 표시된다. 여기서 감쇠계수 , 비감쇠 진동수 , 감쇠진동수 ω4 사이에 성립되는 관계식은?

(정답률: 48%)
  • 감쇠 진동 시스템에서 감쇠 진동수 $\omega_d$는 비감쇠 진동수 $\omega_n$과 감쇠비 $\zeta$의 관계로 정의됩니다.
    정답인 $\omega_d = \sqrt{1 - \zeta^2} \omega_n$ 식은 시스템의 에너지 손실로 인해 실제 진동수가 비감쇠 상태보다 약간 낮아짐을 나타내는 표준 관계식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 무게 468N인 큰 기계가 스프링으로 탄성 지지되어 있다. 이 스프링의 정적 변위(정적 수축량)가 0.24cm일 때 비감쇠 고유진동수는 약 몇 Hz인가?

  1. 6.5
  2. 10.2
  3. 8.3
  4. 7.4
(정답률: 40%)
  • 정적 변위 $\delta$가 주어졌을 때, 비감쇠 고유진동수 $f_n$은 중력가속도 $g$를 이용하여 구할 수 있습니다.
    ① [기본 공식]
    $$f_n = \frac{1}{2\pi} \sqrt{\frac{g}{\delta}}$$
    ② [숫자 대입]
    $$f_n = \frac{1}{2\times 3.14} \sqrt{\frac{9.8}{0.0024}}$$
    ③ [최종 결과]
    $$f_n = 10.2$$
    따라서 고유진동수는 약 10.2 Hz 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
