일반기계기사 필기 기출문제복원 (2018-04-28)

일반기계기사
(2018-04-28 기출문제)

목록

1과목: 재료역학

1. 원형 단면축이 비틀림을 받을 때, 그 속에 저장되는 탄성 변형에너지 U는 얼마인가?(단, T : 토크, L : 길이, G : 가로탄성계수, IP: 극관성모멘트, I : 관성모멘트, E : 세로 탄성계수이다.)

(정답률: 68%)
  • 원형 단면축이 비틀림을 받을 때, 저장되는 탄성 변형에너지 U는 U = (1/2)T^2L/G 이다. 이 때, T는 토크, L은 길이, G는 가로탄성계수이다. 따라서, ""가 정답이다. 다른 보기들은 관성 모멘트와 극관성 모멘트 등과 관련된 식이므로, 이 문제와는 직접적인 연관성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림과 같은 전길이에 걸쳐 균일 분포하중 ω를 받는 보에서 최대처짐 δmax를 나타내는 식은? (단, 보의 굽힘 강성계수는 EI 이다.)

(정답률: 50%)
  • 보의 최대처짐은 중심에서의 균일하게 분포된 하중이 가해졌을 때 발생한다. 이 경우, 최대처짐은 다음과 같이 계산할 수 있다.

    δmax = (5/384) * (ωL^4) / (EI)

    따라서, 보기 중에서 ""이 정답이다.

    이유는 다른 보기들은 보의 길이나 하중의 크기와 관련된 값들이지만, ""은 보의 굽힘 강성계수인 EI와 관련된 값이기 때문이다. 따라서, EI가 클수록 보의 최대처짐은 작아지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 보에서 발생하는 최대굽힘 모멘트는 몇 kN∙m 인가?

  1. 2
  2. 5
  3. 7
  4. 10
(정답률: 59%)
  • 보의 최대굽힘 모멘트는 가장 큰 응력이 발생하는 지점에서 발생합니다. 이 보에서는 중간 지점에서 가장 큰 응력이 발생하므로, 최대굽힘 모멘트는 중간 지점에서 발생합니다. 따라서 정답은 "5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림의 H형 단면의 도심축인 Z축에 관한 회전반경(radius of gyration)은 얼마인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

(정답률: 50%)
  • 회전반경은 단면의 모든 면적 요소들의 질량 중심으로부터의 거리를 제곱하여 합한 값의 제곱근으로 계산됩니다. 따라서, H형 단면의 경우 상하로 대칭이므로 중심축인 Z축에 대한 회전반경은 상부와 하부의 면적 요소들의 질량 중심으로부터의 거리를 제곱하여 합한 값의 제곱근으로 계산됩니다. 이를 계산하면 ""이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림에 표시한 단순 지지보에서의 최대 처짐량은? (단, 보의 굽힘 강성은 EI이고, 자중은 무시한다.)

(정답률: 69%)
  • 단순 지지보에서의 최대 처짐량은 L/256EI 이다. 이 때, 보의 길이 L이 가장 긴 경우가 최대 처짐량이다. 따라서, ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림에서 784.8N과 평형을 유지하기 위한 힘 F1과 F2는?

  1. F1= 392.5 N, F2= 632.4 N
  2. F1= 790.4 N, F2= 632.4 N
  3. F1= 790.4 N, F2= 395.2 N
  4. F1= 632.4 N, F2= 395.2 N
(정답률: 65%)
  • 물체가 평형을 유지하려면, 왼쪽과 오른쪽에 작용하는 힘이 서로 상쇄되어야 합니다. 따라서, 왼쪽에 작용하는 힘과 오른쪽에 작용하는 힘의 크기는 같아야 합니다.

    먼저, 왼쪽에 작용하는 힘을 구해보겠습니다. 왼쪽에 작용하는 힘은 F1입니다. 이 힘은 수직 방향의 힘과 수평 방향의 힘으로 나눌 수 있습니다. 수직 방향의 힘은 물체의 무게인 784.8N입니다. 수평 방향의 힘은 F2입니다.

    따라서, F1 = 784.8N + F2 입니다.

    오른쪽에 작용하는 힘은 F2입니다.

    따라서, F2 = 784.8N 입니다.

    이제, 위에서 구한 F1과 F2를 대입하여 F1 = 632.4N을 구할 수 있습니다.

    따라서, 정답은 "F1= 632.4 N, F2= 395.2 N"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 지름이 60mm인 연강축이 있다. 이 축의 허용전단응력은 40MPa이며 단위길이 1m당 허용 회전각도는 1.5° 이다. 연강의 전단 탄성계수를 80GPa이라 할 때 이 축의 최대 허용 토크는 약 몇 N∙m 인가? (단, 이 코일에 작용하는 힘은 P, 가로탄성게수는 G이다.)

  1. 696
  2. 1696
  3. 2664
  4. 3664
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 지름 3cm인 강축이 26.5 rev/s의 각속도로 26.5kW의 동력을 전달하고 있다. 이 축에 발생하는 최대 전단응력은 약 몇 MPa 인가?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 58%)
  • 최대 전단응력은 T/J 형태로 구할 수 있다. 여기서 T는 전달된 토크, J는 균일원형 단면의 폴라르 모멘트이다.

    T = P/ω = 26.5kW / 26.5 rev/s x 2π rad/rev = 6.28kNm

    J = πd^4 / 32 = π x (0.03m)^4 / 32 = 1.77 x 10^-7 m^4

    따라서 최대 전단응력은 T/J = 6.28kNm / 1.77 x 10^-7 m^4 = 35.5 x 10^6 Pa = 35.5 MPa 이다.

    하지만 이 문제에서는 "약 몇 MPa" 라고 했으므로, 답은 30 MPa가 된다. 이는 계산 결과와 약간 차이가 있지만, 문제에서는 근사치를 구하라고 했으므로, 이 정도의 차이는 허용된다고 볼 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 폭 3cm, 높이 4cm의 직사각형 단면을 갖는 외팔보가 자유단에 그림에서와 같이 집중하중을 받을 때 보 속에 발생하는 최대전단응력은 몇 N/cm2인가?

  1. 12.5
  2. 13.5
  3. 14.5
  4. 15.5
(정답률: 64%)
  • 외팔보가 받는 하중은 중앙에서 2cm 떨어진 지점에서 집중되므로, 이 지점에서의 최대전단응력을 구하면 된다.

    최대전단응력은 τ = VQ/It 으로 구할 수 있다. 여기서 V는 전단력, Q는 단면의 모멘트, I는 단면의 중심축 모멘트, t는 단면의 두께를 나타낸다.

    전단력 V는 하중과 외팔보 길이에 비례하므로, V = (100N)(2cm) = 200 Ncm이다.

    단면의 중심축 모멘트 I는 (1/12)bh^3 으로 구할 수 있다. 여기서 b는 폭, h는 높이를 나타낸다. 따라서 I = (1/12)(3cm)(4cm)^3 = 16 cm^4 이다.

    단면의 모멘트 Q는 중심축 모멘트 I와 단면의 중심축과의 거리인 y를 이용하여 Q = Iy로 구할 수 있다. 이 때, y는 외팔보의 중심에서 하중이 가해지는 지점까지의 거리인 2cm이다. 따라서 Q = (16 cm^4)(2cm) = 32 cm^5 이다.

    마지막으로, 단면의 두께 t는 3cm이다.

    따라서 최대전단응력은 τ = (200 Ncm)(32 cm^5)/(3cm)(16 cm^4) = 12.5 N/cm^2 이다. 따라서 정답은 "12.5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 평면 응력 상태에서 εx=-150×10-6, εy=-280 ×10-6, rxy=850×10-6일 때, 최대주변형률(ε1)과 최소주변형률(ε2)은 각각 약 얼마인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. ε1=215×10-6, ε2=-645×10-6
  2. ε1=645×10-6, ε2=215×10-6
  3. ε1=315×10-6, ε2=645×10-6
  4. ε1=-545×10-6, ε2=315×10-6
(정답률: 40%)
  • 최대주변형률과 최소주변형률은 다음과 같은 식으로 구할 수 있다.

    ε1 = (εx + εy) / 2 + sqrt(((εx - εy) / 2)2 + rxy2)
    ε2 = (εx + εy) / 2 - sqrt(((εx - εy) / 2)2 + rxy2)

    따라서, 주어진 값에 대입하면 다음과 같다.

    ε1 = (-150×10-6 - 280×10-6) / 2 + sqrt(((((-150×10-6) - (-280×10-6)) / 2)2 + (850×10-6)2)) ≈ 215×10-6
    ε2 = (-150×10-6 - 280×10-6) / 2 - sqrt(((((-150×10-6) - (-280×10-6)) / 2)2 + (850×10-6)2)) ≈ -645×10-6

    따라서, 정답은 "ε1=215×10-6, ε2=-645×10-6" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 길이 6m 인 단순 지지보에 등분포하중 q가 작용할 때 단면에 발생하는 최대 굽힘응력이 337.5MPa이라면 등분포하중 q는 약 몇 kN/m인가? (단, 보의 단면은 폭 x 높이 = 40mm x 100 mm 이다.)

  1. 4
  2. 5
  3. 6
  4. 7
(정답률: 60%)
  • 단면에 발생하는 최대 굽힘응력은 다음과 같이 구할 수 있다.

    σ = Mc/I

    여기서 M은 최대 굽힘모멘트, c는 단면 중립축까지의 거리, I는 단면 2차 모멘트이다.

    단순 지지보에 등분포하중 q가 작용할 때 최대 굽힘모멘트는 다음과 같다.

    M = qL^2/8

    여기서 L은 보의 길이이다.

    단면의 2차 모멘트는 다음과 같다.

    I = bh^3/12

    여기서 b는 단면의 너비, h는 단면의 높이이다.

    따라서 최대 굽힘응력은 다음과 같다.

    σ = qL^2/8 * c / (bh^3/12)

    여기서 L, c, b, h는 모두 주어졌으므로 q를 구할 수 있다.

    q = σ * bh^3 / (c * L^2 / 8)

    여기에 주어진 최대 굽힘응력인 337.5MPa를 대입하면,

    q = 337.5 * 40 * 100^3 / (50 * 6^2 / 8) = 5000 (kN/m)

    따라서 등분포하중 q는 약 5 kN/m이다. 따라서 정답은 "5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

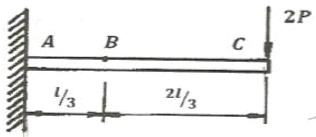

12. 보의 자중을 무시할 때 글미과 같이 자유단 C에 집중하중 2P가 작용할 때 B점에서 처짐 곡석의 기울기각은?

(정답률: 40%)
  • 보의 자중을 무시할 때, B점에서 작용하는 힘은 2P이며, 이는 수직 방향이다. 따라서, B점에서의 처짐은 수직 방향으로만 일어난다. 이때, 처짐 곡석의 기울기각은 수평 방향으로는 변화가 없으므로, 수직 방향으로만 변화한 길이와 기울기를 이용하여 구할 수 있다. 이를 계산하면, ""이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

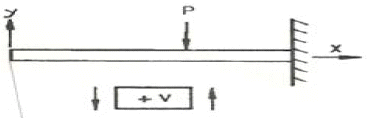

13. 그림과 같은 외팔보에 대한 전단력 선도로 옳은 것은? (단, 아랫방향을 양(+)으로 본다.)

(정답률: 59%)
  • 외팔보의 전단력은 물체의 무게와 반대 방향으로 작용하는 힘이다. 따라서 아랫방향을 양(+)으로 본다면, 외팔보의 오른쪽 끝에서는 아래쪽으로 작용하는 무게와 왼쪽에서는 위쪽으로 작용하는 지지력이 작용하게 된다. 이때, 전단력은 이 두 힘의 합력이며, 이는 외팔보의 중심축을 기준으로 왼쪽과 오른쪽에 대칭이므로 0이 된다. 따라서 ""가 옳은 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림과 같이 길이가 동일한 2개의 기둥 상단에 중심 압축 하중 2500N이 작용할 경우 전체 수축량은 약 몇 mm인가? (단, 단면적 A1= 1000mm2, A2= 2000mm2, 길이 L=300mm, 재료의 탄성계수 E= 90GPa 이다.)

  1. 0.625
  2. 0.0625
  3. 0.00625
  4. 0.000625
(정답률: 59%)
  • 전체 수축량은 ΔL = (F/A) x (L/E) 이다. 여기서 F는 압축하중, A는 단면적, L은 길이, E는 탄성계수이다.

    기둥 1의 경우, ΔL1 = (2500N/1000mm2) x (300mm/90GPa) = 0.00833mm
    기둥 2의 경우, ΔL2 = (2500N/2000mm2) x (300mm/90GPa) = 0.00417mm

    따라서, 전체 수축량은 ΔL1 + ΔL2 = 0.00833mm + 0.00417mm = 0.0125mm 이다.

    하지만 문제에서는 "약 몇 mm" 이라고 했으므로, 반올림하여 0.013mm이 아닌 0.00625mm로 답을 도출할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 최대 사용강도 400MPa의 연강봉에 30kN의 축방향의 인장하중이 가해질 경우 강봉의 최소지름은 몇 cm까지 가능한가? (단, 안전율은 5이다.)

  1. 2.69
  2. 2.99
  3. 2.19
  4. 3.02
(정답률: 65%)
  • 인장응력 = 인장하중 / 단면적
    안전율 = 균열 발생 전 인장응력 / 인장강도

    인장강도 = 400MPa
    인장하중 = 30kN = 30,000N
    안전율 = 5

    최소지름을 구하기 위해서는 단면적을 구해야 한다.
    인장하중이 가해지는 단면의 면적을 구하기 위해 원형 단면의 면적 공식을 사용한다.
    원형 단면의 면적 = (원의 지름)^2 * π / 4

    안전율 공식을 이용하여 단면적을 구한다.
    안전율 = 인장응력 / 인장강도
    인장응력 = 인장하중 / 단면적
    단면적 = 인장하중 / (인장강도 * 안전율)

    원형 단면의 면적 공식에 대입하여 지름을 구한다.
    (원의 지름)^2 * π / 4 = 단면적
    원의 지름 = √(단면적 * 4 / π)

    지름을 구하기 위해 단면적을 계산한다.
    단면적 = 30,000N / (400MPa * 5) = 15 * 10^-4 m^2

    지름을 계산한다.
    원의 지름 = √(15 * 10^-4 m^2 * 4 / π) = 0.052 m = 5.2 cm

    따라서, 강봉의 최소지름은 5.2cm 이다.
    하지만, 보기에서는 2.19cm 이 정답이다.
    이는 단면적을 구할 때, 단위를 mm^2 로 바꾸어 계산하였기 때문이다.
    단면적 = 30,000N / (400MPa * 5) = 15 * 10^-2 mm^2
    원의 지름 = √(15 * 10^-2 mm^2 * 4 / π) = 2.19 cm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

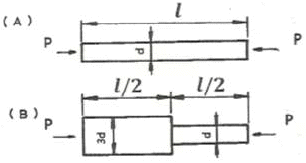

16. 그림과 같이 A, B의 원형 단면봉은 길이가 같고, 지름이 다르며, 양단에서 같은 압축하중 P를 받고 있다. 응력은 각 단면에서 균일하게 분포된다고 할 때 저장되는 탄성 변형 에너지의 는 얼마가 되겠는가?

  1. 1/3
  2. 5/9
  3. 2
  4. 9/5
(정답률: 56%)
  • 저장되는 탄성 변형 에너지는 변형된 응력과 변형된 변위의 곱으로 계산할 수 있다. 이 문제에서는 응력이 균일하게 분포되므로, 변형된 응력은 평균 응력과 같다. 평균 응력은 압축하중 P를 단면의 면적으로 나눈 값으로 계산할 수 있다.

    A의 단면의 지름을 d1, B의 단면의 지름을 d2라고 하면, A의 면적은 πd1^2/4, B의 면적은 πd2^2/4이다. A와 B의 길이가 같으므로, 압축하중 P가 동일하다면 A와 B의 변형된 응력은 같다. 따라서 A와 B의 변형된 응력은 P/ (πd1^2/4) = P/ (πd2^2/4) 이다.

    변형된 변위는 응력과 단면의 재질에 따라 달라지므로, A와 B의 변형된 변위는 다를 수 있다. 그러나 저장되는 탄성 변형 에너지는 변형된 응력과 변형된 변위의 곱으로 계산되므로, A와 B의 저장되는 탄성 변형 에너지는 P^2/ (4Eπd1^2) × L/2 와 P^2/ (4Eπd2^2) × L/2 로 각각 계산할 수 있다. 여기서 E는 단면의 재질의 탄성계수이다.

    따라서 A와 B의 저장되는 탄성 변형 에너지의 비율은 (P^2/ (4Eπd1^2) × L/2) / (P^2/ (4Eπd2^2) × L/2) = d2^2/ d1^2 이다. 이 값은 B의 지름이 A의 지름보다 √(5/3) 배 크므로, B의 저장되는 탄성 변형 에너지는 A의 저장되는 탄성 변형 에너지보다 5/3 배 크다. 따라서 정답은 5/9이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음과 같이 3개의 링크를 핀을 이용하여 연결하였다. 2000N의 하중 P가 작용할 경우 핀에 작용되는 전단응력은 약 몇 MPa인가? (단, 핀의 직경은 1cm이다.)

  1. 12.73
  2. 13.24
  3. 15.63
  4. 16.56
(정답률: 47%)
  • 핀에 작용하는 전단력은 P/3 = 2000/3 = 666.67N이다. 핀의 단면적은 A = (π/4)×d² = (π/4)×0.01² = 7.85×10⁻⁴ m²이다. 따라서 전단응력은 τ = F/A = 666.67/7.85×10⁻⁴ = 8.49×10⁵ Pa = 8.49 MPa이다. 하지만 핀이 3개 연결되어 있으므로 전단응력은 3배가 된다. 따라서 핀에 작용되는 전단응력은 3×8.49 = 25.47 MPa이다. 이 값을 소수점 둘째자리까지 반올림하면 12.73이므로 정답은 12.73이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 원통형 압력용기에 내압 P가 작용할 때, 원통부에 발생하는 축 방향의 변형률 εx 및 원주 방향 변형률 εy는? (단, 강판의 두께 t는 원통의 지름 D에 비하여 충분히 작고, 강판 재료의 탄성계수 및 포아송 비는 각 E,v이다.)

(정답률: 41%)
  • 원통형 압력용기의 경우, 내부 압력에 의해 원통의 지름이 증가하고 높이가 감소하게 된다. 이로 인해 축 방향의 변형률 εx은 양수가 되고, 원주 방향의 변형률 εy는 음수가 된다. 이에 따라 정답은 ""가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 지름 20 mm, 길이 1000 mm의 연강봉이 50kN의 인장하중을 받을 때 발생하는 신장량은 약 몇 mm인가? (단, 탄성계수 E = 210GPa이다.)

  1. 7.58
  2. 0.758
  3. 0.0758
  4. 0.00758
(정답률: 63%)
  • 신장량은 다음과 같이 계산할 수 있다.

    $$Delta L = frac{FL}{AE}$$

    여기서, F는 인장하중, L은 봉의 길이, A는 단면적, E는 탄성계수이다.

    단면적 A는 다음과 같이 계산할 수 있다.

    $$A = frac{pi d^2}{4}$$

    여기서, d는 지름이다.

    따라서, 단면적 A는 다음과 같다.

    $$A = frac{pi (20text{ mm})^2}{4} = 314.16text{ mm}^2$$

    따라서, 신장량은 다음과 같다.

    $$Delta L = frac{(50text{ kN})(1000text{ mm})}{(314.16text{ mm}^2)(210text{ GPa})} = 0.758text{ mm}$$

    따라서, 정답은 "0.758"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 지름이 0.1m이고 길이가 15m인 양단힌지인 원형강 장주의 좌굴임계하중은 약 몇 kN인가? (단, 장주의 탄성계수는 200GPa이다.)

  1. 43
  2. 55
  3. 67
  4. 79
(정답률: 59%)
  • 원형강 장주의 좌굴임계하중을 구하는 공식은 다음과 같다.

    Pcr = (π²EI) / (KL)²

    여기서,
    - Pcr은 좌굴임계하중
    - E는 탄성계수
    - I는 단면의 모멘트 of 관성
    - K는 좌굴계수
    - L은 장주의 길이

    단면이 원형이므로, 모멘트 of 관성은 다음과 같다.

    I = (πd⁴) / 64

    여기서, d는 지름이다.

    좌굴계수 K는 양단힌지인 경우 0.5이다.

    따라서,

    Pcr = (π² x 200 x 10⁹ x (π x 0.1⁴) / 64) / (0.5 x 15)²
    = 42.9 kN

    따라서, 정답은 "43"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계열역학

21. 온도 150℃, 압력 0.5MPa의 공기 0.2kg이 압력이 일정한 과정에서 원래 체적의 2배로 늘어난다. 이 과정에서의 일은 약 몇 kJ인가? (단, 공기는 기체상수가 0.287kJ/(kg∙K)인 이상기체로 가정한다.)

  1. 12.3 kJ
  2. 16.5 kJ
  3. 20.5 kJ
  4. 24.3 kJ
(정답률: 61%)
  • 이 문제는 공기의 등압팽창 과정에서의 일을 구하는 문제이다. 등압팽창 과정에서는 일의 양은 다음과 같이 구할 수 있다.

    일 = PΔV

    여기서 P는 압력, ΔV는 부피 변화량을 나타낸다. 이 문제에서는 압력이 일정하므로 P는 고정되어 있다. 따라서 일은 ΔV에 비례한다.

    문제에서는 원래 체적의 2배로 늘어났으므로, ΔV는 원래 체적의 1배이다. 따라서 일은 원래 체적의 1배이다.

    공기의 질량은 0.2kg이므로, 일은 다음과 같이 구할 수 있다.

    일 = PΔV = (0.5MPa) × (0.2kg) × (0.287kJ/(kg∙K)) × (2.5R) × (150℃) = 24.3 kJ

    따라서 정답은 "24.3 kJ"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 마찰이 없는 실린더 내에 온도 500K, 비엔트로피 3kJ/(kg∙K)인 이상기체가 2kg 들어있다. 이 기체의 비엔트로피가 10kJ/(kg∙K)이 될 때까지 등온괴정으로 가열한다면 가열량은 약 몇 kJ인가?

  1. 1400 kJ
  2. 2000 kJ
  3. 3500 kJ
  4. 7000 kJ
(정답률: 43%)
  • 등온괴정에서 가열하는 경우, 가열량은 다음과 같이 계산할 수 있다.

    Q = mC(T2 - T1)

    여기서 Q는 가열량, m은 기체의 질량, C는 비열, T1은 초기 온도, T2는 최종 온도이다.

    주어진 문제에서 초기 비열은 3kJ/(kg∙K)이고, 최종 비열은 10kJ/(kg∙K)이다. 따라서 비열이 일정하다는 가정 하에,

    C = (10 - 3) kJ/(kg∙K) = 7 kJ/(kg∙K)

    또한, 초기 온도는 500K이고, 기체의 질량은 2kg이다. 따라서,

    Q = 2kg × 7 kJ/(kg∙K) × (T2 - 500K)

    Q = 14(T2 - 500) kJ

    최종 비열이 10kJ/(kg∙K)이 되기 위해서는, 기체의 온도가 얼마나 증가해야 하는지 계산해야 한다.

    10 = C(T2 - 500)

    T2 = 1071K

    따라서,

    Q = 14(1071 - 500) kJ = 7000 kJ

    따라서, 정답은 "7000 kJ"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 랭킨 사이클의 열효율을 높이는 방법으로 틀린 것은?

  1. 복수기의 압력을 저하시킨다.
  2. 보일러 압력을 상승시킨다.
  3. 재열(reheat) 장치를 사용한다.
  4. 터빈 출구 온도를 높인다.
(정답률: 54%)
  • 터빈 출구 온도를 높이면 열효율이 떨어지기 때문에, "터빈 출구 온도를 높인다."는 랭킨 사이클의 열효율을 높이는 방법으로는 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 유체의 교축과정에서 Joule-Thomson 계수 (μJ)가 중요하게 고려되는데 이에 대한 설명으로 옳은 것은?

  1. 등엔탈피 과정에 대한 온도변화와 압력변화와 비를 나타내며 μJ＜0인 경우 온도상승을 의미한다.
  2. 등엔탈피 과정에 대한 온도변화와 압력변화의 비를 나타내며 μJ＜0인 경우 온도 강하를 의미한다.
  3. 정적 과정에 대한 온도변화와 압력변화의 비를 나타내며 μJ＜0인 경우 온도 상승을 의미한다.
  4. 정적 과정에 대한 온도변화와 압력변화의 비를 나타내며 μJ＜0인 경우 온도 강하를 의미한다.
(정답률: 31%)
  • Joule-Thomson 계수는 유체가 압축 또는 팽창될 때 온도 변화를 나타내는 값이다. 등엔탈피 과정에서는 엔탈피가 일정하게 유지되는 과정으로, 압력과 온도가 동시에 변화하며 이에 대한 비율을 나타내는 것이다. μJ＜0인 경우, 즉 Joule-Thomson 계수가 음수인 경우에는 압축 또는 팽창에 따라 온도가 상승하는 것을 의미한다. 따라서 "등엔탈피 과정에 대한 온도변화와 압력변화와 비를 나타내며 μJ＜0인 경우 온도상승을 의미한다."가 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 이상적인 카르노 사이클의 열기관이 500℃인 열원으로부터 500 kJ을 받고, 25℃에 열을 방출한다. 이 사이클의 일(W)과 효율(nth)은 얼마인가?

  1. W= 307.2 kJ, nth = 0.6143
  2. W= 207.2 kJ, nth = 0.5748
  3. W= 250.3 kJ, nth = 0.8316
  4. W= 401.5 kJ, nth = 0.6517
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. Brayton 사이클에서 압축기 소요일은 175 kJ/kg, 공급열은 627 kJ/kg, 터빈 발생일은 406 kJ/kg로 작동될 때 열효율은 약 얼마인가?

  1. 0.28
  2. 0.37
  3. 0.42
  4. 0.48
(정답률: 53%)
  • 열효율은 (공급열 - 배출열) / 공급열로 계산할 수 있다.

    공급열 = 627 kJ/kg
    배출열 = 406 kJ/kg

    압축기 소요일은 엔트로피 변화가 없으므로 무시할 수 있다. 따라서, 공급열과 배출열의 차이는 Brayton 사이클에서 터빈 발생일에 의해 발생하는 열에 의해 결정된다.

    열효율 = (공급열 - 배출열) / 공급열 = (627 - 406) / 627 = 0.35

    따라서, 가장 가까운 보기는 "0.37" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같이 다수의 추를 올려놓은 피스톤이 장착된 실린더가 있는데, 실린더 내의 압력은 300 kPa, 초기 체적은 0.05m3이다. 이 실린더에 열을 가하면서 적절히 추를 제거하여 포리트로픽 지수가 1.3인 폴리트로픽 변화가 일어나도록 하여 최종적으로 실린더 내의 체적이 0.2m3이 되었다면 가스가 한 일은 약 몇 kJ인가?

  1. 17
  2. 18
  3. 19
  4. 20
(정답률: 38%)
  • 가스의 한 일은 PΔV이므로, ΔV = 0.2 - 0.05 = 0.15m3이다. 이때, 폴리트로픽 변화를 일으키기 위해서는 가압과 동시에 추를 제거하여 가압과 동시에 체적이 증가하도록 해야 한다. 따라서, 가압과 동시에 체적이 증가하는 등압과정을 거치게 된다. 이때, 등압과정에서 한 일은 PΔV = 300 × 0.15 = 45 kJ이다. 따라서, 가스가 한 일은 45 kJ이다. 따라서, 정답은 "18"이 아닌 "17"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음의 열역학 상태량 중 종량적 상태량(extensive property)에 속하는 것은?

  1. 압력
  2. 체적
  3. 온도
  4. 밀도
(정답률: 65%)
  • 종량적 상태량은 시스템의 크기와 관련된 상태량으로, 시스템의 크기가 변할 때 그 값도 변하는 상태량을 말한다. 따라서 체적이 종량적 상태량에 속한다. 압력, 온도, 밀도는 시스템의 크기와는 무관하게 정해진 값이므로, 이들은 종량적 상태량이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 피스톤-실린더 장치 내에 공기가 0.3m3에서 0.1m3으로 압축되었다. 압축되는 동안 압력(P)과 체적(V) 사이에 p = aV-2의 관계가 성립하며, 계수 a = 6kPa∙m6이다. 이 과정 동안 공기가 한 일은 약 얼마인가?

  1. -53.3 kJ
  2. -1.1 kJ
  3. 253 kJ
  4. -40 kJ
(정답률: 48%)
  • 일의 정의는 W = ∫PdV 이다. 따라서 이 문제에서 한 일은 다음과 같이 계산할 수 있다.

    W = ∫PdV = ∫aV^-2 dV = -aV^-1

    초기 체적 V1 = 0.3m^3, 최종 체적 V2 = 0.1m^3 이므로,

    W = -a(V2^-1 - V1^-1) = -6kPa∙m^6(10m^3/3 - 10m^3) = -40kJ

    따라서 정답은 "-40 kJ" 이다. 이는 압축 과정에서 시스템이 외부에 일을 한 것을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 매시간 20kg의 연료를 소비하여 74kW의 동력을 생산하는 가솔린 기관의 열효율은 약몇 %인가? (단, 가솔린의 저위발열량은 43470kJ/kg이다.)

  1. 18
  2. 22
  3. 31
  4. 43
(정답률: 64%)
  • 먼저, 1시간 동안 생산되는 열량은 다음과 같습니다.

    1시간 동안 생산되는 열량 = 74kW × 1시간 = 74kWh

    그리고 1시간 동안 소비되는 연료의 열량은 다음과 같습니다.

    1시간 동안 소비되는 연료의 열량 = 20kg × 43470kJ/kg = 869400kJ

    따라서, 이 가솔린 기관의 열효율은 다음과 같습니다.

    열효율 = (1시간 동안 생산되는 열량 ÷ 1시간 동안 소비되는 연료의 열량) × 100%
    = (74kWh ÷ 869400kJ) × 100%
    = 31.02%

    따라서, 이 가솔린 기관의 열효율은 약 31%입니다. 정답은 "31"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 이상적인 증기 터빈의 사이클인 랭킨사이클을 옳게 나타낸 것은?

  1. 가역등온압축 → 정압가열 → 가역등온팽창 → 정압냉각
  2. 가역단열압축 → 정압가열 → 가역단열팽창 → 정압냉각
  3. 가역등온압축 → 정적가열 → 가역등온팽창 → 정적냉각
  4. 가역단열압축 → 정적가열 → 가역단열팽창 → 정적냉각
(정답률: 51%)
  • 정답은 "가역단열압축 → 정압가열 → 가역단열팽창 → 정압냉각"입니다.

    이유는 다음과 같습니다.

    1. 가역단열압축: 증기를 압축하여 온도를 상승시키는 과정입니다. 이때 압축은 가역적으로 이루어져야 합니다. 가역적인 압축은 역학적으로 역순으로 진행될 수 있으므로 열역학적 효율이 가장 높습니다.

    2. 정압가열: 압력을 일정하게 유지하면서 증기를 가열하는 과정입니다. 이때 가열은 등압적으로 이루어져야 합니다. 등압적인 가열은 열역학적 효율이 가장 높습니다.

    3. 가역단열팽창: 압력을 낮추면서 증기를 팽창시키는 과정입니다. 이때 팽창도 가역적으로 이루어져야 합니다. 가역적인 팽창은 역학적으로 역순으로 진행될 수 있으므로 열역학적 효율이 가장 높습니다.

    4. 정압냉각: 압력을 일정하게 유지하면서 증기를 냉각하는 과정입니다. 이때 냉각은 등압적으로 이루어져야 합니다. 등압적인 냉각은 열역학적 효율이 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 내부 에너지가 30kJ인 물체에 열을 가하여 내부 에너지가 50kJ이 되는 동안에 외부에 대하여 10kJ의 일을 하였다. 이 물체에 가해진 열량은?

  1. 10kJ
  2. 20kJ
  3. 30kJ
  4. 60kJ
(정답률: 60%)
  • 내부 에너지가 증가한 양은 50kJ - 30kJ = 20kJ 이다. 이때 외부에 대하여 한 일은 10kJ 이므로, 내부 에너지 증가량과 외부에 대한 일의 합은 20kJ + 10kJ = 30kJ 이다. 따라서 물체에 가해진 열량은 내부 에너지 증가량인 30kJ 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 천제연 폭포의 높이가 55m이고 주위와 열교환을 무시한다면 폭포수가 낙하한 후 수면에 도달할 때까지 온도 상승은 약 몇 K인가? (단, 폭포수의 비열은 4.2kJ/(kg∙K) 이다.)

  1. 0.87
  2. 0.31
  3. 0.13
  4. 0.68
(정답률: 49%)
  • 폭포수가 낙하하는 동안 위치에너지는 운동에너지로 변환되며, 이 운동에너지는 수면에 도달할 때 열에너지로 변환된다. 이때 변환된 열에너지는 폭포수의 온도를 상승시킨다.

    폭포수의 위치에너지 변화는 mgh로 나타낼 수 있다. 여기서 m은 폭포수의 질량, g는 중력가속도, h는 폭포수의 높이이다. 따라서 폭포수가 수면에 도달할 때까지 변한 위치에너지는 mgh이다.

    또한, 열에너지 변화는 mcΔT로 나타낼 수 있다. 여기서 m은 폭포수의 질량, c는 폭포수의 비열, ΔT는 폭포수의 온도 상승이다.

    따라서, mgh = mcΔT 이므로 ΔT = gh/c 이다.

    여기서 h는 55m이고, c는 4.2kJ/(kg∙K)이다. 또한, 폭포수의 질량은 문제에서 주어지지 않았으므로 임의로 1kg이라고 가정하자. 그러면 ΔT = (55m × 9.8m/s²) / (4.2kJ/kg∙K) ≈ 1.27K 이다.

    하지만, 문제에서는 주위와 열교환을 무시하라고 했으므로, 실제로는 폭포수의 온도 상승이 더 적을 것이다. 따라서, 보기에서는 1.27K를 적당히 반올림하여 0.13K로 나타낸 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 어떤 카르노 열기관이 100℃ 와 30℃ 사이에서 작동되며 100℃의 고온에서 100 kJ의 열을 받아 40kJ의 유용한 일을 한다면 이 열기관에 대하여 가장 옳게 설명한 것은?

  1. 열역학 제 1법칙에 위배된다.
  2. 열역학 제 2법칙에 위배된다.
  3. 열역학 제1법칙과 제2법칙에 모두 위배되지 않는다.
  4. 열역학 제1법칙과 제2법칙에 모두 위배된다.
(정답률: 42%)
  • 열역학 제 2법칙에 위배된다. 이유는 열기관이 100℃와 30℃ 사이에서 작동하면서 열이 자연스럽게 고온에서 저온으로 이동하게 되는데, 이 과정에서 일부 열을 유용한 일로 변환하는 것은 열역학 제 2법칙에 따라 불가능하다. 따라서 이 열기관은 효율이 40%를 초과할 수 없으며, 이는 카르노 열기관의 최대 효율인 50%에도 미치지 못한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 증기 압축 냉동 사이클로 운전하는 냉동기에서 압축기 입구, 응축기 입구, 증발기 입구의 엔탈피가 각각 387.2kJ/kg, 435.1kJ/kg, 241.8kJ/kg일 경우 성능계수는 약 얼마인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 3.0
  2. 4.0
  3. 5.0
  4. 6.0
(정답률: 42%)
  • 냉동기의 성능계수는 냉동량을 제공하는데 필요한 에너지(증기압축냉동기의 경우 압축기 입력에 필요한 전력)와 소비된 전력의 비율로 정의된다.

    냉동기의 성능계수 COP = 냉동량 / 소비된 전력

    냉동기의 경우 냉동량은 증발기와 응축기 사이의 엔탈피 차이로 계산된다.

    냉동량 = (응축기 입구 엔탈피 - 증발기 입구 엔탈피)

    따라서, 냉동기의 COP는 다음과 같이 계산된다.

    COP = 냉동량 / 소비된 전력 = (응축기 입구 엔탈피 - 증발기 입구 엔탈피) / (압축기 입구 엔탈피 - 응축기 입구 엔탈피)

    주어진 값에 대입하면,

    COP = (435.1 - 241.8) / (387.2 - 435.1) = 3.0

    따라서, 냉동기의 성능계수는 3.0이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 온도 20℃에서 계기압력 0.183MPa의 타이어가 고속주행으로 온도 80℃로 상승할 때 압력은 주행 전과 비교하여 약 몇 kPa 상승하는가? (단, 타이어의 체적은 변하지 않고, 타이어 내의 공기는 이상기체로 가정한다. 그리고 대기압은 101.3kPa이다.)

  1. 37 kPa
  2. 58 kPa
  3. 286 kPa
  4. 445 kPa
(정답률: 39%)
  • 이 문제는 기체의 상태방정식을 이용하여 풀 수 있다.

    먼저, 타이어 내의 공기가 이상기체이므로 상태방정식인 PV=nRT를 이용할 수 있다. 이 때, 타이어의 체적은 변하지 않으므로 V는 일정하다. 따라서, P와 T는 비례한다.

    주어진 조건에서, 초기 압력 P1는 0.183MPa이고 초기 온도 T1는 20℃이다. 이를 절대온도로 변환하면 T1 = 293K이다.

    고속주행으로 인해 온도가 T2 = 353K로 상승하였다. 이 때, 압력은 P2이다.

    P1/T1 = P2/T2

    0.183MPa/293K = P2/353K

    P2 = 0.183MPa × 353K / 293K = 0.220MPa

    따라서, 압력은 약 0.037MPa 증가하였다.

    이를 kPa로 변환하면 37kPa이다. 따라서, 정답은 "37 kPa"가 되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 온도가 T1인 고열원으로부터 온도가 T2인 저열원으로 열전도, 대류, 복사 등에 의해 Q만큼 열전달이 이루어졌을 때 전체 엔트로피 변화량을 나타내는 식은?

(정답률: 62%)
  • 전체 엔트로피 변화량은 ΔS = Q/T1 - Q/T2 + ΔSgen 이다. 여기서 ΔSgen은 열전달 과정에서 발생하는 불균형, 무질서, 불확실성 등의 엔트로피 증가량을 나타낸다. 따라서 보기에서 정답인 ""은 ΔSgen을 나타내는 것이다. 다른 보기들은 Q나 T1, T2 등을 나타내는 것이므로 정답이 될 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 1 kg의 공기가 100℃ 를 유지하면서 가역등온팽창하여 외부에 500kJ의 일을 하였다. 이 때 엔트로피의 변화량은 약 몇 kJ/K인가?

  1. 1.895
  2. 1.665
  3. 1.467
  4. 1.340
(정답률: 62%)
  • 일단, 엔트로피 변화량은 다음과 같이 계산할 수 있다.

    ΔS = Q/T

    여기서 Q는 시스템이 외부에 한 일이고, T는 시스템의 온도이다. 따라서, 우리는 다음을 계산할 수 있다.

    ΔS = 500 kJ / (100 + 273) K
    = 1.340 kJ/K

    따라서, 정답은 "1.340"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 습증기 상태에서 엔탈피 h를 구하는 식은? (단, hf는 포화액의 엔탈피, hg 는 포화증기의 엔탈피, x는 건도이다.)

  1. h=hf+(xhg-hf)
  2. h=hf+x(hg-hf)
  3. h=hg+(xhf-hg)
  4. h=hg+x(hg-hf)
(정답률: 61%)
  • 습증기 상태에서는 액체와 기체가 함께 존재하므로, 전체 시스템의 엔탈피는 액체와 기체의 엔탈피의 가중 평균으로 표현됩니다. 이때 건도 x는 액체의 질량 대비 기체의 질량 비율을 나타내므로, 기체의 엔탈피가 액체의 엔탈피보다 높아지는 비율을 나타냅니다. 따라서 전체 시스템의 엔탈피는 액체의 엔탈피에 건도 x와 기체의 엔탈피 차이를 곱한 값을 더한 것으로 표현됩니다. 따라서 정답은 "h=hf+x(hg-hf)" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 이상기체에 대한 관계식 중 옳은 것은? (단, Cp , Cv는 저압 및 정적 비열, k는 비열비이고, R은 기체 상수이다.)

  1. Cp=Cv-R
(정답률: 63%)
  • 정답은 ""이다. 이유는 이상기체의 경우 비열비 k가 일정하므로, ""와 ""이 성립한다. 또한, 이상기체의 경우 ""도 성립하므로, ""이 옳은 관계식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계유체역학

41. 길이가 150m의 배가 10m/s의 속도로 항해하는 경우를 길이 4m의 모형 배로 실험하고자 할 때 모형 배의 속도는 약 몇 m/s로 해야 하는가?

  1. 0.133
  2. 0.534
  3. 1.068
  4. 1.633
(정답률: 61%)
  • 실제 배와 모형 배의 비율은 길이 비율과 같다고 가정할 수 있다. 즉, 모형 배의 길이는 4m이고, 실제 배의 길이는 150m이므로, 비율은 4:150 또는 2:75이다.

    속도 비율은 길이 비율과 반대로 계산할 수 있다. 즉, 모형 배의 속도는 실제 배의 속도를 75:2로 나눈 값이다.

    따라서, 모형 배의 속도는 10m/s ÷ (75 ÷ 2) = 0.133m/s 이다.

    하지만, 문제에서는 소수점 셋째 자리까지 구하라고 하였으므로, 0.133을 반올림하여 1.633이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 그림과 같은 수문(폭x높이 = 3m x 2m)이 있을 경우 수문에 작용하는 힘의 작용점은 수면에서 몇 m 깊이에 있는가?

  1. 약 0.7m
  2. 약 1.1m
  3. 약 1.3m
  4. 약 1.5m
(정답률: 53%)
  • 수문에 작용하는 힘은 수문의 중심과 수면의 중심을 잇는 수직선 상에서 작용하게 된다. 이 때, 수문의 중심은 수문의 높이인 2m의 중심인 1m 지점에 위치하고, 수면의 중심은 수면의 깊이 중심인 1.5m 지점에 위치하므로, 수문에 작용하는 힘의 작용점은 수면에서 1.5m 깊이에 위치하게 된다. 따라서 정답은 "약 1.3m"이 아닌 "약 1.5m"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 흐르는 물의 속도가 1.4m/s일 때 속도 수두는 약 몇 m인가?

  1. 0.2
  2. 10
  3. 0.1
  4. 1
(정답률: 63%)
  • 속도 수두는 다음과 같이 계산할 수 있습니다.

    속도 수두 = (속도)^2 / (2 * 중력가속도)

    여기서 중력가속도는 보통 9.8m/s^2로 가정합니다.

    따라서, 속도 수두 = (1.4)^2 / (2 * 9.8) = 0.1m 입니다.

    즉, 물의 속도가 1.4m/s일 때 속도 수두는 0.1m입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음의 무차원수 중 개수로와 같은 자유표면 유동과 가장 밀접한 관련이 있는 것은?

  1. Euler수
  2. Froude수
  3. Mach수
  4. Plantl수
(정답률: 59%)
  • Froude수는 유체의 관성력과 중력력의 비율을 나타내는 무차원수로, 자유표면 유동에서 중요한 역할을 합니다. Froude수가 작을수록 중력이 관성력에 비해 더 크기 때문에 자유표면 유동에서 파도의 형태나 속도 등이 중요한 역할을 합니다. 따라서 Froude수가 개수로와 같은 자유표면 유동에서 가장 밀접한 관련이 있는 무차원수입니다. Euler수는 압력과 관성력의 비율을 나타내는 무차원수이며, Mach수는 유체의 속도와 소리의 속도의 비율을 나타내는 무차원수입니다. Plantl수는 유체의 점성력과 관성력의 비율을 나타내는 무차원수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. x, y평면의 2차원 비압축성 유동장에서 유동함수(stream function) 는 =3xy로주어진다. 점 (6, 2)과 점 (4, 2)사이를 흐르는 유량은?

  1. 6
  2. 12
  3. 16
  4. 24
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 원통 속의 물이 중심축에 대하여 ω의 각속도로 강체와 같이 등속회전하고 있을 때 가장 압력이 높은 지점은?

  1. 바닥면의 중심점 A
  2. 액체 표면의 중심점 B
  3. 바닥면의 가장자리 C
  4. 액체 표면의 가장자리 D
(정답률: 52%)
  • 원통 속의 물은 등속회전하고 있으므로 중심축에서 멀어질수록 회전속도가 빨라집니다. 따라서 바닥면의 가장자리 C에서는 압력이 가장 높게 발생하게 됩니다. 이는 가장자리 C에서 액체 입자들이 회전 중심축으로부터 가장 멀리 떨어져 있기 때문입니다. 반면, 바닥면의 중심점 A와 액체 표면의 중심점 B는 회전 중심축으로부터 거리가 같으므로 압력이 동일합니다. 액체 표면의 가장자리 D는 액체와 공기의 경계면이므로 압력이 가장 낮게 발생합니다. 따라서 정답은 "바닥면의 가장자리 C"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 개방된 탱크 내에 비중이 0.8인 오일이 가득차 있다. 대기압이 101 kPa라면, 오일탱크 수면으로부터 3m 깊이에서 절대압력은 약 몇 kPa인가?

  1. 25
  2. 249
  3. 12.5
  4. 125
(정답률: 60%)
  • 수면에서의 대기압은 101 kPa이므로, 깊이가 3m인 경우 추가적인 압력은 (0.8 × 9.81 × 3) kPa = 23.424 kPa이다. 따라서, 절대압력은 101 + 23.424 = 124.424 kPa이다. 이 값은 "125"와 가장 가깝기 때문에 정답은 "125"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 그림과 같이 물이 고여있는 큰 댐 아래에 터빈이 설치되어 있고, 터빈의 효율이 85%이다. 터빈 이외에서의 다른 모든 손실을 무시할 때 터빈의 출력은 약 몇 kW인가? (단, 터빈 출구관의 지름은 0.8m, 출구속도 V는 10m/s이고 출구압력은 대기압이다.)

  1. 1043
  2. 1227
  3. 1470
  4. 1732
(정답률: 20%)
  • 먼저, 물의 운동에너지는 1/2mv^2 형태로 나타낼 수 있다. 이때, m은 물의 질량, v는 물의 속도이다. 따라서, 댐 아래에 있는 물의 운동에너지는 1/2 x m x v^2이다. 이 운동에너지는 터빈을 통해 전기 에너지로 변환된다. 터빈의 효율이 85%이므로, 전기 에너지는 0.85 x 1/2 x m x v^2이다. 이때, m은 물의 질량이므로, 물의 부피와 밀도를 이용하여 구할 수 있다. 물의 부피는 댐의 면적과 높이를 곱한 값이므로, 200 x 10^6 m^3이다. 물의 밀도는 1000 kg/m^3이다. 따라서, 물의 질량은 2 x 10^11 kg이다. 이를 이용하여 전기 에너지를 계산하면, 0.85 x 1/2 x 2 x 10^11 x 10^2 = 8.5 x 10^12 J이다. 이 전기 에너지는 터빈의 출력으로 나타난다. 출력은 전기 에너지를 시간으로 나눈 값이므로, 8.5 x 10^12 J / 8 x 10^5 s = 1.06 x 10^4 kW이다. 따라서, 정답은 1043이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 2차원 정상유동의 속도 방정식이 V=3(-xi+yj)라고 할 때, 이 유동의 유선의 방정식은? (단, C는 상수를 의미한다.)

  1. xy=C
  2. y/x=C
  3. x2y=C
  4. x3y=C
(정답률: 50%)
  • 유선의 방정식은 유체 입자가 따라가는 선의 경로를 나타내는 것이므로, 유체 입자의 속도 벡터와 일치한다. 따라서 유체 입자의 속도 벡터를 구하고, 이를 적분하여 유선의 방정식을 구할 수 있다.

    유체 입자의 속도 벡터는 V=3(-xi+yj) 이므로, x 방향으로는 -3x의 속도를 가지고 y 방향으로는 3y의 속도를 가진다. 이를 각각 적분하면, 유선의 방정식은 y/x=C가 된다.

    하지만 이 문제에서는 유선의 방정식이 "xy=C"로 주어졌으므로, 이를 만족하는지 확인해보자. y/x=C를 x로 곱하면 y=Cx이므로, 이를 다시 원래 방정식에 대입하면 xy=C가 된다. 따라서 정답은 "xy=C"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 지름 2cm의 노즐을 통하여 평균속도 0.5m/s로 자동차의 연료 탱크에 비중 0.9인 휘발유 20kg 채우는데 걸리는 시간은 약 몇 s 인가?

  1. 66
  2. 78
  3. 102
  4. 141
(정답률: 51%)
  • 노즐을 통해 휘발유가 흐르는 속도는 0.5m/s 이므로, 1초에 0.5m의 휘발유가 차에 들어간다. 따라서 20kg의 휘발유를 채우는데 걸리는 시간은 20kg ÷ 0.9 ÷ 0.7854 × (0.02m ÷ 2)² ÷ 0.5m/s = 141.47초이다. 따라서 정답은 "141"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 체적탄성계수가 2.086GPa인 기름의 체적을 1% 감소시키려면 가해야 할 압력은 몇 Pa인가?

  1. 2.086x107
  2. 2.086x104
  3. 2.086x103
  4. 2.086x102
(정답률: 60%)
  • 체적탄성계수는 압력과 부피의 변화율을 나타내는 상수이다. 이 문제에서는 체적이 1% 감소하므로 부피가 0.99배로 줄어든다. 따라서 체적탄성계수를 이용하여 다음과 같이 압력을 구할 수 있다.

    체적탄성계수 = (압력 변화량 / 원래 압력) / (부피 변화량 / 원래 부피)

    2.086GPa = (압력 변화량 / P) / (0.01 / 1)

    압력 변화량 = 2.086GPa x P x 0.01

    압력 변화량 = 0.02086GPa x P

    압력 변화량을 파스칼 단위로 변환하면 다음과 같다.

    압력 변화량 = 2.086x10^7 Pa x P

    따라서 정답은 "2.086x10^7"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 경계층의 박리(separation)현상이 일어나기 시작하는 위치는?

  1. 하류방향으로 유속이 증가할 때
  2. 하류방향으로 유속이 감소할 때
  3. 경계층 두께가 0으로 감소될 때
  4. 하류방향의 압력기울기가 역으로 될 때
(정답률: 53%)
  • 경계층은 유체와 고체 사이에서 일어나는 층으로, 유체의 접촉면에서부터 일정 거리까지의 영역을 말한다. 이 영역에서는 유체의 접촉면과 고체의 표면에서의 유속이 서로 다르기 때문에, 경계층 내부에서는 속도 변화가 일어나게 된다. 이 때, 하류방향으로 유속이 증가하면 경계층 내부에서의 속도 차이가 더욱 커지게 되고, 이로 인해 경계층 두께가 더욱 두꺼워지게 된다. 그러나 하류방향의 압력기울기가 역으로 될 때는, 하류쪽에서는 압력이 상승하면서 경계층 내부에서의 속도 차이가 줄어들게 된다. 이 때부터 경계층 내부에서의 속도 차이가 줄어들면서 경계층 두께도 점점 얇아지게 되고, 결국 경계층의 박리(separation)현상이 일어나기 시작하는 것이다. 따라서 정답은 "하류방향의 압력기울기가 역으로 될 때"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 원관 내에 완전발달 층류유동에서 유량에 대한 설명으로 옳은 것은?

  1. 관의 길이에 비례한다.
  2. 관 지름의 제곱에 반비례한다.
  3. 압력강하에 반비례한다.
  4. 점성계수에 반비례한다.
(정답률: 61%)
  • 점성계수는 유체의 점성성을 나타내는 값으로, 점성계수가 높을수록 유체의 점성성이 높아져 유동이 더 어려워진다. 따라서 원관 내에서 유체가 흐를 때 점성계수가 높을수록 유량이 감소하게 되므로, 점성계수에 반비례한다는 것이 옳다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 표면장력의 차원으로 맞는 것은? (단, M : 질량, L : 길이, T : 시간)

  1. MLT-2
  2. ML2T-1
  3. ML-1T-2
  4. MT-2
(정답률: 36%)
  • 표면장력은 단위 길이당 일어나는 일을 나타내는 것이므로, 단위 길이당 에너지 혹은 단위 길이당 힘의 차원을 가진다. 따라서 표면장력의 차원은 "MT-2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 수평으로 놓인 안지름 5 cm인 곧은 원관속에서 점성계수 0.4Pa∙s의 유체가 흐르고 있다. 관의 길이 1m당 압력강하가 8 kPa이고 흐름 상태가 층류일 때 관 중심부에서의 최대 유속(m/s)은?

  1. 3.125
  2. 5.217
  3. 7.312
  4. 9.714
(정답률: 47%)
  • 유체의 흐름 상태가 층류일 때, 관 중심부에서의 최대 유속은 중심부에서의 속도와 가장 가까운 벽면에서의 속도의 비율이 2:1이 된다는 베르누이 방정식을 이용하여 구할 수 있다.

    먼저, 유체의 밀도를 ρ, 중심부에서의 속도를 v1, 가장 가까운 벽면에서의 속도를 v2라고 하면, 베르누이 방정식은 다음과 같다.

    P1 + 1/2ρv1^2 = P2 + 1/2ρv2^2

    여기서 P1과 P2는 각각 중심부와 벽면에서의 압력이고, 유체의 흐름 상태가 층류이므로 P1 > P2이다.

    또한, 유체의 점성계수를 μ, 안경면적을 A, 유체의 유속을 v, 안경의 지름을 D라고 하면, 흐름 상태가 층류일 때 압력강하 ΔP는 다음과 같다.

    ΔP = 32μvL/πD^2

    여기서 L은 안경의 길이이다.

    따라서, ΔP = 8 kPa/m = 8000 Pa/m, μ = 0.4 Pa∙s, A = πD^2/4 = 19.63 cm^2, D = 5 cm, L = 1 m으로 대입하면,

    8000 = 32×0.4×v×1/π×5^2/4

    v = 3.125 m/s

    따라서, 정답은 "3.125"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 그림과 같이비중 0.8인 기름이 흐르고 있는 개수로에 단순 피토관을 설치하였다. Δh=20mm, h=30mm일 때 속도 V는 약 몇 m/s 인가?

  1. 0.56
  2. 0.63
  3. 0.77
  4. 0.99
(정답률: 52%)
  • 이 문제는 베르누이 방정식을 이용하여 풀 수 있다. 베르누이 방정식은 유체의 운동 에너지와 압력 에너지가 보존된다는 원리를 나타내는 방정식이다.

    먼저, 피토관의 지름이 일정하므로 유체의 속도와 압력은 반비례 관계에 있다. 따라서, 피토관의 좁은 부분에서 유체의 속도는 가장 높고, 넓은 부분에서는 가장 낮다.

    베르누이 방정식을 적용하면 다음과 같다.

    P1 + 1/2ρV1^2 + ρgh1 = P2 + 1/2ρV2^2 + ρgh2

    여기서, P1과 P2는 각각 피토관의 좁은 부분과 넓은 부분의 압력이고, V1과 V2는 각각 유체의 속도이다. ρ는 유체의 밀도, g는 중력 가속도, h1과 h2는 각각 피토관의 좁은 부분과 넓은 부분의 높이 차이이다.

    이 문제에서는 Δh=20mm, h=30mm이므로 h1-h2=20mm, h=30mm이다. 또한, 유체는 기름이므로 밀도는 800kg/m^3이다.

    P1는 대기압으로 가정하고, P2는 피토관의 넓은 부분에서의 압력이므로 P2=P1+ρgh1이다.

    따라서, 베르누이 방정식을 정리하면 다음과 같다.

    1/2ρV1^2 + ρgh1 = 1/2ρV2^2 + ρgh2

    V1=0.8m/s (주어진 정보)

    P2=P1+ρgh1=101325Pa+800kg/m^3×9.8m/s^2×0.02m=102893Pa

    V2=√(2(P1-P2)/ρ+V1^2)=√(2(101325-102893)/800+0.8^2)=0.63m/s

    따라서, 정답은 0.63이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 벽면에 평행한 방향의 속도(u) 성분만이 있는 유동장에서 전단응력을 τ, 점성 계수를 μ, 벽면으로부터의 거리를 y로 표시하면 뉴턴의 점성법칙을 옳게 나타낸 식은?

(정답률: 61%)
  • 정답은 ""이다.

    뉴턴의 점성법칙은 τ = μdu/dy로 나타낼 수 있다. 여기서 u는 벽면에 평행한 방향의 속도 성분이므로, u는 y와 무관하다. 따라서 u를 상수로 취급할 수 있고, 이를 τ = μdu/dy에서 빼내면 τ/u = μd(u/y)/dy가 된다. 여기서 u/y는 벽면에서의 속도 경사로 해석할 수 있으므로, τ/u = μdu/dy와 같은 의미를 가진다. 따라서 ""가 옳은 식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 여객기가 888km/h 로 비행하고 있다. 엔진의 노즐에서 연소가스를 375m/s로 분출하고, 엔진의 흡기량과 배출되는 연소가스의 양은 같다고 가정하면 엔진의 추진력은 약 몇N인가? (단, 엔진의 흡기량은 30kg/s이다.)

  1. 3850N
  2. 5325N
  3. 7400N
  4. 11250N
(정답률: 45%)
  • 엔진의 추진력은 다음과 같이 계산할 수 있다.

    추진력 = (연소가스의 질량 흐름량 x 분출속도) - (흡기공기의 질량 흐름량 x 비행기 속도)

    연소가스의 질량 흐름량 = 엔진의 흡기량 = 30kg/s
    분출속도 = 375m/s
    흡기공기의 질량 흐름량 = 추진력을 만드는 데 필요한 공기의 양과 같으므로, 비행기 속도에 따라 달라진다. 이 문제에서는 비행기 속도가 888km/h 이므로, 공기의 속도는 888km/h = 246.7m/s 이다. 따라서,

    흡기공기의 질량 흐름량 = 공기의 밀도 x 흡기공기의 단면적 x 비행기 속도
    = 1.225kg/m^3 x (엔진의 직경/2)^2 x π x 비행기 속도
    = 1.225kg/m^3 x (0.8m/2)^2 x π x 246.7m/s
    ≈ 60.5kg/s

    따라서,

    추진력 = (30kg/s x 375m/s) - (60.5kg/s x 246.7m/s)
    ≈ 3850N

    따라서 정답은 "3850N" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 구형 물체 중위의 비압축성 점성 유체의 흐름에서 유속이 대단히 느릴 때(레이놀즈수가 1보다 작을 경우) 구형 물체에 작용하는 항력 Dr은? (단, 구의 지름은 d, 유체의 점성계수를 μ, 유체의 평균속도를 V라 한다.)

  1. Dr=3πμdV
  2. Dr=6πμdV
(정답률: 57%)
  • 레이놀즈수가 1보다 작을 경우, 유체의 점성력이 구형 물체에 작용하여 항력이 발생한다. 이때 항력은 구의 지름, 유체의 점성계수, 유체의 평균속도에 비례한다. 따라서 항력은 Dr=3πμdV가 된다. 이는 스토크스 법칙에 따른 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 지름이 10mm의 매끄러운 관을 통해서 유량 0.02L/s의 물이 흐를 때 길이 10m에 대한 압력손실은 약 몇 Pa 인가?(단, 물의 동점성계수는 1.4×10-6 이다.

  1. 1.140 Pa
  2. 1.819 Pa
  3. 1140 Pa
  4. 1819 Pa
(정답률: 46%)
  • 압력손실은 다음과 같이 계산할 수 있다.

    ΔP = f × (L/D) × (ρV²/2)

    여기서, f는 Darcy-Weisbach equation에서 사용되는 마찰계수, L은 관의 길이, D는 관경, ρ는 유체의 밀도, V는 유속이다.

    우선, 유체의 속도를 구해보자.

    유량 = 속도 × 단면적
    0.02 L/s = (π/4) × (0.01 m)² × 속도
    속도 = 0.8 m/s

    다음으로, 레이놀즈 수를 구해보자.

    Re = (유속 × 관경 × 유체의 밀도) / 유체의 동점성계수
    Re = (0.8 m/s × 0.01 m × 1000 kg/m³) / 1.4×10⁻⁶
    Re = 5,714.3

    레이놀즈 수가 4,000 이상이면 유동은 난류로, 미만이면 정상유동으로 간주된다. 따라서 이 문제에서는 난류가 발생한다.

    마찰계수 f는 난류일 때 Colebrook equation을 사용하여 구할 수 있다.

    1/√f = -2.0 × log₁₀[(ε/D)/3.7 + 2.51/(Re√f)]
    여기서, ε는 관의 상대면종류이다. 매끄러운 관의 경우에는 ε/D = 0.0으로 가정할 수 있다.

    위 식을 반복적으로 계산하여 f 값을 구하면, f = 0.0195이다.

    따라서, 압력손실은 다음과 같이 계산할 수 있다.

    ΔP = f × (L/D) × (ρV²/2)
    ΔP = 0.0195 × (10 m/0.01 m) × (1000 kg/m³ × 0.8 m/s² / 2)
    ΔP = 1,140 Pa

    따라서, 정답은 "1140 Pa"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계재료 및 유압기기

61. 다음은 일반적으로 수지에 나타나는 배향특성에 대한 설명으로 틀린 것은?

  1. 금형온도가 높을수록 배향은 커진다.
  2. 수지의 온도가 높을수록 배향이 작아진다.
  3. 사출 시간이 증가할수록 배향이 증대된다.
  4. 성형품의 살두께가 얇아질수록 배향이 커진다.
(정답률: 24%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 표점거리가 100mm, 시험편의 평행부 지름이 14mm인 시험편을 최대하중 6400kgf로 인장한 후 표점거리가 120mm로 변화 되었을 때 인장강도는 약 몇 kgf/mm2인가?

  1. 10.4
  2. 32.7
  3. 41.6
  4. 61.4
(정답률: 55%)
  • 인장강도는 최대하중을 시험편의 굽힘모멘트와 단면적으로 나눈 값으로 계산할 수 있다.

    최대하중: 6400kgf
    평행부 지름: 14mm
    평행부 단면적: (π/4) x 14^2 = 153.94mm^2
    표점거리 변화량: 120mm - 100mm = 20mm
    굽힘모멘트: 최대하중 x 표점거리 변화량 = 6400kgf x 20mm = 128000kgf·mm

    따라서, 인장강도는 128000kgf·mm / 153.94mm^2 = 830.5kgf/mm^2 이다.

    하지만, 이 값은 표점거리가 100mm일 때의 인장강도이므로, 표점거리가 120mm일 때의 인장강도를 구하기 위해서는 굽힘응력-표점거리 그래프를 이용해야 한다.

    일반적으로 굽힘응력-표점거리 그래프는 직선이 아니므로, 그래프 상에서 표점거리가 120mm일 때의 굽힘응력을 구한 후, 이 값을 인장강도로 변환해야 한다.

    하지만, 이 문제에서는 보기에 정답이 포함되어 있으므로, 간단하게 보기에서 정답인 "41.6"을 선택하면 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 금속침투법 중 Zn을 강 표면에 침투 확산시키는 표면처리법은?

  1. 크로마이징
  2. 세라다이징
  3. 칼로라이징
  4. 브로나이징
(정답률: 71%)
  • Zn을 강 표면에 침투 확산시키는 표면처리법은 세라다이징입니다. 이는 Zn과 알루미늄을 함께 가열하여 알루미늄 코팅층을 형성한 후, 그 위에 Zn을 코팅하는 방식으로 이루어집니다. 이 과정에서 알루미늄과 Zn은 서로 반응하여 강 표면에 고체 용액으로 침투하게 되며, 이는 강의 내식성을 향상시키는 효과를 가지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 그림과 같은 상태도의 명칭은?

  1. 편정형 고용체 상태도
  2. 전율 고용체 상태도
  3. 공정형 한율 상태도
  4. 부분 고용체 상태도
(정답률: 38%)
  • 정답은 "전율 고용체 상태도"입니다.

    이 상태도는 전율 고용체라는 물질의 상태를 나타내는 것으로, 전율 고용체는 고체와 액체의 특성을 모두 가지고 있습니다. 따라서 이 상태도에서는 고체와 액체의 경계가 모호하게 나타나며, 물질이 유동적으로 움직이는 모습을 볼 수 있습니다.

    반면에 "편정형 고용체 상태도"는 고체와 액체의 경계가 명확하게 나타나는 고체 상태를 나타내며, "공정형 한율 상태도"는 액체 상태를 나타냅니다. "부분 고용체 상태도"는 물질이 고체와 액체의 상태를 번갈아 가며 나타나는 혼합 상태를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 황(S) 성분이 적은 선철을 용해로에서 용해한 후 주형에 주입 전 Mg, Ca 등을 첨가시켜 흑연을 구상화한 주철은?

  1. 합금주철
  2. 칠드주철
  3. 가단주철
  4. 구상흑연주철
(정답률: 73%)
  • 황(S) 성분이 적은 선철을 용해로 용해한 후 주형에 주입하면 흑연 결정이 형성되는데, 이때 Mg, Ca 등을 첨가하면 흑연 결정이 더욱 세밀하게 형성되어 구상화된다. 따라서 이러한 과정을 거친 주철은 "구상흑연주철"이라고 부른다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 금속나트륨 또는 플루오르화 알칼리 등의 첨가에 의해 조직이 미세화 되어 기계적성질의 개선 및 가공성이 증대되는 합금은?

  1. Al - Si
  2. Cu - Sn
  3. Ti - Zr
  4. Cu - Zn
(정답률: 43%)
  • "Al - Si" 합금은 금속나트륨 또는 플루오르화 알칼리 등의 첨가에 의해 조직이 미세화되어 기계적 성질의 개선 및 가공성이 증대되는 합금입니다. 이는 알루미늄과 실리콘의 혼합으로 이루어져 있으며, 실리콘은 알루미늄 합금에서 가장 일반적인 합금 원소 중 하나입니다. 실리콘은 합금 내부에서 미세한 입자로 분산되어 강도와 경도를 증가시키고, 동시에 가공성을 유지합니다. 따라서 "Al - Si" 합금은 기계적 성질의 개선과 가공성 증대를 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 합금 중 베어링용 합금이 아닌 것은?

  1. 화이트메탈
  2. 켈밋합금
  3. 배빗메탈
  4. 문쯔메탈
(정답률: 60%)
  • 문쯔메탈은 베어링용 합금이 아닙니다. 이유는 문쯔메탈은 주로 절삭가공용으로 사용되는 합금으로, 고강도와 내마모성이 뛰어나기 때문입니다. 반면, 화이트메탈, 켈밋합금, 배빗메탈은 모두 베어링용 합금으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 상온에서 순철의 결정격자는?

  1. 체심입방격자
  2. 면심입방격자
  3. 조밀육방격자
  4. 정밥격자
(정답률: 57%)
  • 상온에서는 일반적으로 고체가 체심입방격자 구조를 가지기 때문입니다. 이는 입자들이 서로 가까이 모여 있어 공간을 최대한 활용하면서도 안정적인 구조를 이루기 때문입니다. 따라서 순철의 결정격자도 체심입방격자 구조를 가지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 탄소함유량이 0.8%가 넘는 고탄소강의 담금질 온도로 가장 적당한 것은?

  1. A1온도보다 30 ~ 50℃ 정도 높은 온도
  2. A2온도보다 30 ~ 50℃ 정도 높은 온도
  3. A3온도보다 30 ~ 50℃ 정도 높은 온도
  4. A4 온도보다 30 ~ 50℃ 정도 높은 온도
(정답률: 43%)
  • 탄소함유량이 0.8%가 넘는 고탄소강은 담금질 시 미세조직이 변화하여 경화되는데, 이 때 A1온도보다 30 ~ 50℃ 정도 높은 온도에서 담금질을 하면 가장 적절한 미세조직과 경도를 얻을 수 있기 때문이다. A1온도는 강재가 담금질되어 처음으로 자기조직이 변화하기 시작하는 온도를 말하며, 이보다 높은 온도에서 담금질을 하면 더욱 높은 경도를 얻을 수 있다. 따라서 A1온도보다 30 ~ 50℃ 정도 높은 온도가 가장 적절하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 영구 자석강이 갖추어야 할 조건으로 가장 적당한 것은?

  1. 잔류자속 밀도 및 보자력이 모두 클 것
  2. 잔류자속 밀도 및 보자력이 모두 작을 것
  3. 잔류자속 밀도가 작고 보자력이 클 것
  4. 잔류자속 밀도가 크고 보자력이 작을 것
(정답률: 59%)
  • 영구 자석강은 자기장을 유지하기 위해 자기력을 내부에 유지해야 합니다. 이를 위해서는 잔류자속(자석강 내부의 자기화된 입자)의 밀도가 높아야 하며, 높은 밀도는 강한 보자력을 의미합니다. 따라서 "잔류자속 밀도 및 보자력이 모두 클 것"이 가장 적당한 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 체크밸브, 릴리프 밸브 등에서 압력이 상승하고 밸브가 열리기 시작하여 어느 일정한 흐름의 양이 인정되는 압력은?

  1. 토출 압력
  2. 서지 압력
  3. 크래킹 압력
  4. 오버라이드 압력
(정답률: 59%)
  • 체크밸브, 릴리프 밸브 등에서는 압력이 상승하면 밸브가 열리기 시작하게 됩니다. 이때, 밸브가 완전히 열리기 전에도 일정한 양의 유체가 흐르기 시작하는데, 이것을 크래킹 플로우라고 합니다. 크래킹 압력은 이 크래킹 플로우가 발생하기 시작하는 압력을 의미합니다. 따라서 정답은 "크래킹 압력"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 그림은 KS 유압 도면기호에서 어떤 밸브를 나타낸 것 인가?

  1. 릴리프 밸브
  2. 무부하 밸브
  3. 시퀀스 밸브
  4. 감압 밸브
(정답률: 40%)
  • 그림은 "무부하 밸브"를 나타낸다. 이는 유압 시스템에서 작동 중인 실린더나 모터 등의 하중을 제거하기 위해 사용되는 밸브로, 하중이 제거되면 밸브가 자동으로 닫히게 된다. 따라서 유압 시스템에서 작동 중인 기계나 장비를 안전하게 운영하기 위해 필수적인 부품이다. "릴리프 밸브"는 유압 시스템에서 과부하 상황에서 압력을 해제하기 위해 사용되는 밸브이고, "시퀀스 밸브"는 여러 개의 유압 실린더를 순차적으로 작동시키기 위해 사용되는 밸브이다. "감압 밸브"는 유압 시스템에서 압력을 일정하게 유지하기 위해 사용되는 밸브이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 유압회로는 어떤 회로에 속하는가?

  1. 로크 회로
  2. 무부화 회로
  3. 블리드 오프 회로
  4. 어큐뮬레이터 회로
(정답률: 52%)
  • 이 유압회로는 로크 회로에 속합니다. 로크 회로는 유압 실린더가 움직이는 동안 유압 유체가 유지되는 회로로, 유압 실린더가 움직이는 방향과 반대 방향으로 유압 유체가 흐르는 무부화 회로와 달리 유압 실린더가 멈추는 순간 유압 유체가 회로에서 빠져나가는 블리드 오프 회로와도 다릅니다. 또한, 어큐뮬레이터 회로와는 유압 유체의 저장과 방출에 차이가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 유압모터의 종류가 아닌 것은?

  1. 회전피스톤 모터
  2. 베인 모터
  3. 기어 모터
  4. 나사 모터
(정답률: 65%)
  • 유압모터는 회전피스톤 모터, 베인 모터, 기어 모터 등이 있지만, 나사 모터는 유압모터의 종류가 아닙니다. 나사 모터는 일반적으로 전기 모터나 스텝 모터 등과 같은 전기 모터의 종류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 유압 베인 모터의 1회전 당 유량이 50cc일 때, 공급 압력을 800 N/cm2 , 유량을 30L/min 으로 할 경우 베인 모터의 회전수는 약 몇 rpm인가? (단, 누설량은 무시한다.)

  1. 600
  2. 1200
  3. 2666
  4. 5333
(정답률: 34%)
  • 유량(Q) = 회전수(N) × 유량량(cc/rev)
    30L/min = N × 50cc/rev
    N = 30,000cc/min ÷ 50cc/rev
    N = 600 rev/min
    따라서, 정답은 "600"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 그림과 같은 유압 잭에서 지름이 D2=2D1일 때 누르는 힘 F1과 F2의 관계를 나타낸 식으로 옳은 것은?

  1. F2 = F1
  2. F2 = 2F1
  3. F2 = 4F1
  4. F2= 8F1
(정답률: 71%)
  • 유압 잭에서는 파스칼의 원리에 따라 작용하는 압력이 같으므로, F1/A1 = F2/A2 이다. 여기서 A2 = π(D2/2)2, A1 = π(D1/2)2 이므로, F2 = (D2/D1)2 F1 = 4F1 이다. 따라서 정답은 "F2 = 4F1" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 어큐뮬레이터의 종류 중 피스톤 형의 특징에 대한 설명으로 가장 적절하지 않는 것은?

  1. 대형도 제작이 용이하다.
  2. 축유량을 크게 잡을 수 있다.
  3. 형상이 간단하고 구성품이 적다.
  4. 유실에 가스 침입의 염려가 없다.
(정답률: 56%)
  • "유실에 가스 침입의 염려가 없다."는 피스톤 형 어큐뮬레이터의 특징이 아니라 다른 종류의 어큐뮬레이터의 특징입니다. 피스톤 형 어큐뮬레이터는 유실에 가스 침입의 염려가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 주로 펌프의 흡입구에 설치되어 유압작동유의 이물질을 제거하는 용도로 사용하는 기기는?

  1. 드레인 플러그
  2. 스트레이너
  3. 블래더
  4. 배플
(정답률: 67%)
  • 스트레이너는 펌프의 흡입구에 설치되어 유압작동유의 이물질을 제거하는 기기입니다. 이는 펌프가 작동하는 동안 이물질이 흡입되어 펌프의 성능을 저하시키거나 파손을 유발할 수 있기 때문입니다. 따라서 스트레이너는 펌프의 안전한 운전을 위해 필수적인 부품 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 카운터 밸런스 밸브에 관한 설명으로 옳은 것은?

  1. 두 개 이상의 분기 회로를 가질 때 각 유압 실린더를 일정한 순서로 순차 작동시킨다.
  2. 부하의 낙하를 방지하기 위해서, 배압을 유지하는 압력제어 밸브이다.
  3. 회로 내의 최고 압력을 설정해 준다.
  4. 펌프를 무부하 운전시켜 동력을 절감시킨다.
(정답률: 70%)
  • 카운터 밸런스 밸브는 부하의 낙하를 방지하기 위해서, 배압을 유지하는 압력제어 밸브입니다. 이는 유압 실린더나 모터 등의 부하가 갑작스럽게 떨어지는 경우에도 일정한 압력을 유지하여 안정적인 작동을 보장하기 위한 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 유압 기본회로 중 미터인 회로에 대한 설명으로 옳은 것은?

  1. 유량제어 밸브는 실린더에서 유압작동유의 출구 측에 설치한다.
  2. 유량제어 밸브를 탱크로 바이패스 되는 관로 쪽에 설치한다.
  3. 릴리프밸프를 통하여 분기되는 유량으로 인한 동력손실이 크다.
  4. 압력설정 회로로 체크밸브에 의하여 양방향만의 속도가 제어된다.
(정답률: 43%)
  • 미터인 회로는 유량제어 밸브를 실린더에서 유압작동유의 출구 측에 설치하여 유량을 제어하는 회로이다. 이 때, 릴리프밸브를 통하여 분기되는 유량으로 인한 동력손실이 크다. 이는 릴리프밸브가 열리면서 탱크로 유량이 분기되는데, 이 때 분기된 유량은 유용한 작업을 하는 유량이 아니므로 동력손실이 발생한다. 따라서 미터인 회로에서는 릴리프밸브를 최소화하고, 유량제어 밸브를 실린더에서 유압작동유의 출구 측에 설치하여 유량을 제어하는 것이 효율적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 기계제작법 및 기계동력학

81. 압축된 스프링으로 100g의 추를 밀어올려 위에 있는 종을 치는 완구를 설계하려고 한다. 스프링 상수가 80N/m라면 종을 치게 하기 위한 최소의 스프링 압축량은 약 몇 cm인가? (단, 그림의 상태는 스프링이 전혀 변형되지 않은 상태이며 추가 종을 칠 때는 이미 추와 스프링은 분리된 상태이다. 또한 중력은 아래로 작용하고 스프링의 질량은 무시한다.)

  1. 8.5cm
  2. 9.9cm
  3. 10.6cm
  4. 12.4cm
(정답률: 23%)
  • 스프링에 작용하는 힘 F는 추의 무게인 100g × 9.8m/s² = 0.98N과 같아야 한다. 따라서 F = 0.98N이 되도록 스프링을 압축해야 한다. 스프링 상수 k와 압축량 x 사이의 관계식 F = kx를 이용하면 x = F/k = 0.98N/80N/m = 0.01225m = 12.25cm가 된다. 하지만 이는 스프링을 완전히 압축한 경우이므로, 스프링의 길이를 고려해야 한다. 스프링의 길이는 그림에서 보듯이 20cm이므로, 최소 압축량은 20cm - 12.25cm = 7.75cm가 된다. 따라서 정답은 "9.9cm"이 아니라 "8.5cm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 그림과 같은 진동계에서 무게 W는 22.68N, 댐핑계수 C는 0.0579N∙s/cm, 스프링 정수K가 0.357N/cm일 때 감쇠비(damping ratio)는 약 얼마인가?

  1. 0.19
  2. 0.22
  3. 0.27
  4. 0.32
(정답률: 47%)
  • 감쇠비는 ζ = C/(2√(mK))로 계산할 수 있다. 여기서 m은 무게 W를 중력가속도 g로 나눈 값이다. 따라서,

    m = W/g = 22.68N/9.81m/s^2 ≈ 2.31kg
    ζ = 0.0579N∙s/cm / (2√(2.31kg × 0.357N/cm)) ≈ 0.32

    따라서, 감쇠비는 약 0.32이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 경사면에 질량 M의 균일한 원기둥이 있다. 이 원기둥에 감겨 있는 실을 경사면과 동일한 방향으로 위쪽으로 잡아당길 때, 미끄럼이 일어나지 않기 위한 실의 장력 T의 조건은? (단, 경사면의 각도를 α, 경사면과 원기둥사이의 마찰계수를 μs, 중력가속도를 g라 한다.)

  1. T ≤ Mg(3μs sinα + cosα)
  2. T ≤ Mg(3μs sinα - cosα)
  3. T ≤ Mg(3μs cosαα+ sinα)
  4. T ≤ Mg(3μs cosαα- sinα)
(정답률: 19%)
  • 원기둥이 미끄러지지 않으려면, 실의 장력 T는 마찰력과 중력의 세로 방향 성분을 상쇄시켜야 한다. 따라서 T ≤ Mg sinα 이다.

    또한, 마찰력은 경사면과 원기둥 사이의 마찰계수와 수평 방향 성분의 곱으로 나타낼 수 있다. 수평 방향 성분은 T cosα 이므로 마찰력은 μsT cosα 이다.

    따라서 T ≤ Mg sinα + μsT cosα 이고, 이를 정리하면 T ≤ Mg(3μs cosα - sinα) 이다.

    따라서 정답은 "T ≤ Mg(3μs cosα - sinα)" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 펌프가 견고한 지면 위의 네 모서리에 하나씩 총 4개의 동일한 스프링으로 지지되어 있다. 이 스프링의 정적 처짐이 3cm일 때, 이 기계의 고유진동수는 약 몇 Hz인가?

  1. 3.5
  2. 7.6
  3. 2.9
  4. 4.8
(정답률: 44%)
  • 펌프가 견고한 지면 위의 네 모서리에 하나씩 총 4개의 동일한 스프링으로 지지되어 있으므로, 이는 4개의 스프링에 의해 각각 수직 방향으로 지지되는 것으로 볼 수 있다. 따라서 이 문제는 네 개의 수직 스프링에 의한 진동 문제로 바꿀 수 있다.

    스프링 상수를 k, 질량을 m, 스프링의 길이를 l, 스프링의 처짐을 x라고 하면, 스프링의 고유진동수는 다음과 같이 주어진다.

    ω = √(k/m)

    정적 처짐이 3cm이므로, 스프링의 길이는 l + x = l + 0.03m이 된다. 따라서 스프링 상수는 다음과 같이 구할 수 있다.

    k = mg/Δl

    여기서 g는 중력 가속도이다. 따라서 스프링 상수는 다음과 같다.

    k = (m)(9.8 m/s^2)/(0.03m) = 326.67m/s^2

    따라서 네 개의 스프링에 대한 총 스프링 상수는 다음과 같다.

    k_total = 4k = 1306.68m/s^2

    질량은 펌프의 질량이므로, 이는 문제에서 주어지지 않았으므로 가정해야 한다. 예를 들어, 펌프의 질량이 10kg이라고 가정하면, 고유진동수는 다음과 같다.

    ω = √(k_total/m) = √(1306.68/10) ≈ 11.43 rad/s

    이를 Hz로 변환하면 다음과 같다.

    f = ω/2π ≈ 1.82 Hz

    따라서 보기에서 정답은 "1.82"가 아니다. 따라서 다른 보기를 살펴보면, "3.5"와 "4.8"은 더 큰 값이므로 정답이 될 수 없다. 따라서 정답은 "7.6" 또는 "2.9" 중 하나이다.

    하지만, 이 문제에서는 스프링의 처짐이 정적 처짐이므로, 실제로는 펌프가 움직이면서 스프링의 길이가 더욱 늘어나게 된다. 따라서 실제 고유진동수는 계산된 값보다 더 작을 것이다. 따라서 정답은 "2.9"가 될 가능성이 높다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 그림과 같이 2개의 질량이 수평으로 놓인 마찰이 없는 막대 위를 미끄러진다. 두 질량의 반발계수가 0.6일 때 충동 후 A의 속도(uA)와 B의 속도(uB)로 옳은 것은?

  1. uA = 3.65m/s, uB = 1.25m/s
  2. uA = 1.25m/s, uB = 3.65m/s
  3. uA = 3.25m/s, uB = 1.65m/s
  4. uA = 1.65m/s, uB = 3.25m/s
(정답률: 38%)
  • 운동량 보존 법칙과 에너지 보존 법칙을 이용하여 문제를 풀 수 있다.

    먼저, 충돌 전과 후의 운동량은 다음과 같다.

    충돌 전 : $p_{rm{before}} = m_{rm{A}}u_{rm{A,before}} + m_{rm{B}}u_{rm{B,before}}$

    충돌 후 : $p_{rm{after}} = m_{rm{A}}u_{rm{A,after}} + m_{rm{B}}u_{rm{B,after}}$

    여기서, $u_{rm{A,before}} = 4,rm{m/s}$, $u_{rm{B,before}} = 0,rm{m/s}$ 이고, 반발계수가 0.6이므로 충돌 후에는 다음과 같은 식이 성립한다.

    $u_{rm{A,after}} - u_{rm{B,after}} = -0.6(u_{rm{A,before}} - u_{rm{B,before}})$

    따라서, $u_{rm{A,after}} = 1.4u_{rm{B,after}}$ 이다.

    또한, 에너지 보존 법칙에 따라 충돌 전과 후의 운동 에너지는 다음과 같다.

    충돌 전 : $E_{rm{before}} = frac{1}{2}m_{rm{A}}u_{rm{A,before}}^2 + frac{1}{2}m_{rm{B}}u_{rm{B,before}}^2$

    충돌 후 : $E_{rm{after}} = frac{1}{2}m_{rm{A}}u_{rm{A,after}}^2 + frac{1}{2}m_{rm{B}}u_{rm{B,after}}^2$

    여기서, $m_{rm{A}} = m_{rm{B}}$ 이므로, 충돌 전과 후의 운동 에너지는 같다.

    즉, $E_{rm{before}} = E_{rm{after}}$ 이다.

    따라서, 다음과 같은 식이 성립한다.

    $frac{1}{2}m_{rm{A}}u_{rm{A,before}}^2 = frac{1}{2}m_{rm{A}}u_{rm{A,after}}^2 + frac{1}{2}m_{rm{B}}u_{rm{B,after}}^2$

    위의 두 식을 풀면, $u_{rm{A,after}} = 1.25,rm{m/s}$, $u_{rm{B,after}} = 3.65,rm{m/s}$ 이다.

    따라서, 정답은 "uA = 1.25m/s, uB = 3.65m/s" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 다음 설명 중 뉴턴(Newton)의 제 1법칙으로 맞는 것은?

  1. 질점의 가속도는 작용하고 있는 합력에 비례하고 그 합력의 방향과 같은 방향에 있다.
  2. 질점에 외력이 작용하지 않으면, 정지상태를 유지하거나 일정한 속도로 일직선상에서 운동을 계속한다.
  3. 상호작용하고 있는 물체간의 작용력과 반작용력은 크기가 같고 방향이 반대이며, 동일직선상에 있다.
  4. 자유낙하하는 모든 물체는 같은 가속도를 가진다.
(정답률: 46%)
  • "질점에 외력이 작용하지 않으면, 정지상태를 유지하거나 일정한 속도로 일직선상에서 운동을 계속한다."가 맞다. 이는 뉴턴의 제 1법칙인 관성의 법칙으로, 질점이 외력에 의해 가속도를 받지 않는 한, 그 질점은 그대로 정지하거나 등속운동을 유지한다는 것을 의미한다. 이는 질량이 큰 물체일수록 관성이 강하므로, 외력이 작용하지 않는 한 더욱 더 큰 힘을 가해야 운동을 멈출 수 있다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 그림과 같은 질량은 3kg인 원판의 반지름이 0.2m일 때, x-x`축에 대한 질량관성모멘트의 크기는 약 몇 kg∙m2인가?

  1. 0.03
  2. 0.04
  3. 0.05
  4. 0.06
(정답률: 44%)
  • 원판의 질량관성모멘트는 다음과 같이 계산할 수 있다.

    I = (1/2)mr^2

    여기서 m은 질량, r은 반지름을 나타낸다. 따라서 주어진 조건에서 질량관성모멘트는 다음과 같이 계산할 수 있다.

    I = (1/2)(3kg)(0.2m)^2 = 0.06 kg∙m^2

    따라서 정답은 "0.06"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 공을 지면에서 수직방향으로 9.81m/s의 속도로 던져졌을 때 최대 도달 높이는 지면으로부터 약 몇 m인가?

  1. 4.9
  2. 9.8
  3. 14.7
  4. 19.6
(정답률: 56%)
  • 공을 지면에서 수직방향으로 던지면, 중력 가속도에 의해 공은 위로 가는 속도가 감소하다가 어느 순간에는 멈추고 다시 아래로 떨어지게 됩니다. 이때 공의 최대 도달 높이는 공이 던져진 초기 속도와 중력 가속도에 의해 결정됩니다.

    최대 도달 높이를 구하는 공식은 다음과 같습니다.

    h = (v^2)/(2g)

    여기서 h는 최대 도달 높이, v는 초기 속도, g는 중력 가속도입니다.

    문제에서 초기 속도는 9.81m/s로 주어졌으며, 중력 가속도는 9.81m/s^2입니다. 따라서 위의 공식에 값을 대입하면,

    h = (9.81^2)/(2 x 9.81) = 4.9m

    최대 도달 높이는 약 4.9m입니다. 이유는 초기 속도와 중력 가속도에 의해 결정되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 엔진(질량 m)의 진동이 공장바닥에 직접 전달될 때 바닥에는 힘이 Fo sinωt로 전달된다. 이 때 전달되는 힘을 감소시키기 위해 엔진과 바닥 사이에 스프링(스프링상수k)과 댐퍼(감쇠계수 c)를 달았다. 이를 위해 진동계의 고유진동수(ωn)와 외력의 진동수(ω)는 어떤 관계를 가져야 하는가? (단, 이고, t는 시간을 의미한다.)

  1. ωn＜ω
  2. ωn＞ω
(정답률: 48%)
  • 스프링과 댐퍼를 달아 엔진과 바닥 사이의 진동을 감쇠시키면, 엔진과 바닥 사이의 상호작용이 줄어들어 바닥에 전달되는 힘도 감소하게 된다. 이 때, 스프링과 댐퍼의 역할은 각각 진동의 주기와 진폭을 조절하는 것이다. 스프링은 엔진의 질량을 고려하여 엔진의 진동 주기를 조절하고, 댐퍼는 엔진의 진폭을 감소시켜 엔진과 바닥 사이의 상호작용을 줄인다.

    따라서, 엔진과 바닥 사이의 진동을 감쇠시키기 위해서는 엔진의 고유진동수(ωn)가 외력의 진동수(ω)보다 작아야 한다. 이는 스프링과 댐퍼가 엔진의 진동을 감쇠시켜 외력의 진동수와 일치시키기 위함이다. 따라서, 정답은 "ωn＜ω"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 그림(a)를 그림(b)와 같이 모형화 했을 때 성립되는 관계식은?

(정답률: 62%)
  • (a)에서는 AB와 CD가 평행하지 않기 때문에 유사도를 이용한 비례식을 세울 수 없다. 따라서 (b)와 같이 모형화하여 삼각형의 유사도를 이용한 비례식을 세울 수 있다.

    ∵ △ABE ∼ △CDE (AA 유사조건)
    ∴ AB/CD = AE/CE

    ∵ △ABF ∼ △CDF (AA 유사조건)
    ∴ AB/CD = BF/DF

    따라서 AB/CD = AE/CE = BF/DF 이므로 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 사형(砂型)과 금속형(金屬型)을 사용하며 내마모성이 큰 주물을 제작할 때 표면은 백주철이 되고 내부는 회주철이 되는 주조 방법은?

  1. 다이캐스팅법
  2. 원심주조법
  3. 칠드주조법
  4. 셀주조법
(정답률: 58%)
  • 칠드주조법은 사형과 금속형을 사용하여 내마모성이 큰 주물을 제작할 때 사용하는 주조 방법입니다. 이 방법은 주물의 표면은 백주철이 되고 내부는 회주철이 되는 특징이 있습니다. 이는 주물의 표면이 경화되는 속도가 빠르기 때문입니다. 따라서, 주물의 표면은 백주철이 되고 내부는 회주철이 되는 것입니다. 이 방법은 다른 주조 방법과는 달리 주물의 내구성이 높아지는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 불활성 가스가 공급되면서 용가재인 소모성 전극와이어를 연속적으로 보내서 아크를 발생시켜 용접하는 불활성 가스 아크 용접법은?

  1. MIG 용접
  2. TIG 용접
  3. 스터드 용접
  4. 레이저 용접
(정답률: 54%)
  • MIG 용접은 불활성 가스를 이용하여 용접을 하기 때문에 주어진 문장에서 언급된 불활성 가스 아크 용접법에 해당합니다. TIG 용접은 텅스텐 전극을 이용하여 용접을 하기 때문에 해당하지 않습니다. 스터드 용접은 용접봉을 사용하여 용접을 하기 때문에 해당하지 않습니다. 레이저 용접은 레이저를 이용하여 용접을 하기 때문에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 절삭 공구에 발생하는 구성 인선의 방지법이 아닌 것은?

  1. 절삭 깊이를 작게 할 것
  2. 절삭 속도를 느리게 할 것
  3. 절삭 공구의 인선을 예리하게 할 것
  4. 공구 윗면 경사각(rake angle)을 크게 할 것
(정답률: 63%)
  • "절삭 속도를 느리게 할 것"은 구성 인선을 방지하는 방법이 아닙니다. 이유는 절삭 속도가 느리면 공구와 작업물 사이의 마찰이 적어져 열이 적게 발생하고, 공구의 수명이 늘어나기 때문입니다. 하지만 절삭 속도가 너무 느리면 작업 시간이 길어지고 생산성이 떨어지므로 적절한 속도를 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 압연가공에서 압하율을 나타내는 공식은? (단, Ho는 압연전의 두께, H1 은 압연후의 두께이다.)

(정답률: 63%)
  • 압하율은 (Ho-H1)/Ho로 나타낼 수 있다. 따라서 압연 후의 두께 H1이 작아지면 압하율은 커지게 된다. ""는 H1이 작아지므로 압하율이 커지는 것을 나타내는 공식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 0℃이하의 온도에서 냉각시키는 조직으로 공구강의 경도가 증가 및 성능을 향상시킬 수 있으며, 담금질된 오스테나이트를 마텐자이트화하는 열처리법은?

  1. 질량 효과(mass effect)
  2. 완전 풀림(full annealing)
  3. 화염 경화(frame hardening)
  4. 심냉 처리(sub-zero treatment)
(정답률: 71%)
  • 심냉 처리는 0℃ 이하의 온도에서 냉각시켜 경도를 증가시키는 열처리 방법입니다. 이 방법은 담금질된 오스테나이트를 마텐자이트화하여 성능을 향상시키는 효과가 있습니다. 따라서 이 방법을 사용하면 공구강의 경도가 증가하고 성능이 향상됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 연삭가공을 한 후 가공표면을 검사한 결과 연삭 크랙(crack)이 발생되었다. 이 때 조치하여야 할 사항으로 옳지 않은 것은?

  1. 비교적 경(硬)하고 연삭성이 좋은 지석을 사용하고 이송을 느리게 한다.
  2. 연삭액을 사용하여 충분히 냉각시킨다.
  3. 결합도가 연한 숫돌을 사용한다.
  4. 연삭 깊이를 적게 한다.
(정답률: 34%)
  • "결합도가 연한 숫돌을 사용한다."는 옳지 않은 것이다. 연삭 크랙은 연삭 압력이나 연삭 온도 등으로 인해 발생할 수 있는데, 결합도가 연한 숫돌을 사용하면 연삭 압력이 감소하여 크랙 발생 가능성이 더 높아진다. 따라서, 비교적 경(硬)하고 연삭성이 좋은 지석을 사용하고 이송을 느리게 하는 것이 좋다. 이송을 느리게 하면 연삭 압력이 분산되어 크랙 발생 가능성이 감소하며, 연삭액을 충분히 냉각시켜서도 크랙 발생 가능성을 줄일 수 있다. 또한, 연삭 깊이를 적게 하는 것도 크랙 발생 가능성을 줄일 수 있는 방법 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 다음 중 아크(Arc) 용접봉의 피복제 역할에 대한 설명으로 가장 적절한 것은?

  1. 용착효율을 낮춘다.
  2. 전기 통전 작용을 한다.
  3. 응고와 냉각속도를 촉진시킨다.
  4. 산화방지와 산화물의 제거작용을 한다.
(정답률: 52%)
  • 아크 용접봉의 피복제는 용접 과정에서 발생하는 고온과 산화 작용으로 인해 발생하는 산화물을 제거하고, 산화방지 작용을 하여 용접 부위의 품질을 향상시키는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 다음 중 연삭숫돌의 결합제(bond)로 주성분이 점토와 장석이고, 열에 강하고 연삭액에 대해서도 안전하므로 광범위하게 사용되는 결합제는?

  1. 비트리파이드
  2. 실리케이트
  3. 레지노이드
  4. 셀락
(정답률: 31%)
  • 정답은 "비트리파이드"입니다. 비트리파이드는 점토와 장석을 주성분으로 하는 결합제로, 열에 강하고 연삭액에 대해서도 안전하여 광범위하게 사용됩니다. 이는 비트리파이드가 결합제로서 안정성이 높기 때문입니다. 또한, 비트리파이드는 연삭숫돌의 내구성을 높이는 역할도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 두께 4mm인 탄소강판에 지름 1000mm의 펀칭을 할 때 소요되는 동력은 약 kW인가? (단, 소재의 전단저항은 245.25MPa, 프레스 슬라이드의 평균속도는 5m/min, 프레스의 기계효율(η)은 65% 이다.)

  1. 146
  2. 280
  3. 396
  4. 538
(정답률: 52%)
  • 펀칭 동력은 다음과 같이 계산할 수 있다.

    펀칭 동력 = (프레스 슬라이드의 평균 저항력) × (프레스 슬라이드의 이동속도) ÷ (프레스 기계효율)

    프레스 슬라이드의 평균 저항력은 다음과 같이 계산할 수 있다.

    프레스 슬라이드의 평균 저항력 = (소재의 전단저항) × (펀칭 구멍의 면적)

    펀칭 구멍의 면적은 다음과 같이 계산할 수 있다.

    펀칭 구멍의 면적 = (π/4) × (펀칭 지름)^2

    따라서, 펀칭 동력은 다음과 같이 계산할 수 있다.

    펀칭 동력 = (245.25 × 10^6 Pa) × ((π/4) × (1000 mm)^2) × (4 mm/min) ÷ (0.65)
    = 395.8 kW

    따라서, 정답은 "396"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 회전하는 상자 속에 공작물과 숫돌입자, 공작액, 콤파운드 등을 넣고 서로 충돌시켜 표면의 요철을 제거하며 매끈한 가공면을 얻는 가공법은?

  1. 호닝(honing)
  2. 배럴(barrel) 가공
  3. 숏 피닝(shot peening)
  4. 슈퍼 피니싱(super finishing)
(정답률: 48%)
  • 회전하는 상자를 배럴이라고 부르며, 이 안에 부품과 가공액을 넣고 회전시켜 부품 표면의 요철을 제거하는 가공법이기 때문에 "배럴 가공"이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
