1과목: 과목 구분 없음
1. 수평하중에 저항하는 목구조 계획에 대한 설명으로 옳지 않은 것은?
- 수평하중에 대하여 충분한 강성과 강도를 갖도록 설계한다.
- 각 골조 및 벽체는 되도록 균등하게 하중을 분담하도록 배치한다.
- 골조 또는 벽체 등의 수평저항요소가 개별적으로 수평력에 저항할 수 있도록 바닥평면이 개별화된 격막구조가 되도록 한다.
- 수평하중이 격막구조를 통하여 구조 각부에 전달되도록 바닥구조와 구조 각부를 긴밀하게 접합한다.
2. 철근콘크리트 단근 직사각형보를 강도설계법으로 설계할 경우, 등가직사각형 응력블록의 깊이 계산 시 고려하지 않는 것은?
- 종방향 주철근의 설계기준항복강도
- 보의 폭
- 주철근의 순간격
- 콘크리트의 설계기준압축강도
3. 철근콘크리트 옹벽 및 지하외벽에 대한 설명으로 옳지 않은 것은?
- 옹벽은 상재하중, 뒤채움 흙의 중량, 옹벽의 자중 및 옹벽에 작용되는 토압에 견디도록 설계하여야 한다.
- 활동에 대한 저항력은 옹벽에 작용하는 수평력의 1.5배 이상이어야 한다.
- 전도에 대한 저항휨모멘트는 횡토압에 의한 전도모멘트의 2.0배 이상이어야 한다.
- 지반에 유발되는 최대 지반반력은 지반의 허용지지력을 초과하여야 한다.
4. 보강조적조의 강도설계법에 의한 내진설계에서 부재의 치수에 대한 설명으로 옳지 않은 것은?
- 보의 폭은 120mm보다 작아서는 안 된다.
- 보의 깊이는 적어도 200mm 이상이어야 한다.
- 피어의 횡지지 간격은 피어 폭의 30배를 넘을 수 없다.
- 기둥의 횡지지 간격은 기둥 폭의 30배를 넘을 수 없다.
5. 철근콘크리트구조에서 인장 이형철근 및 이형철선의 정착에 대한 설명으로 옳지 않은 것은?
- 에폭시 피복철근의 경우에는 부착력이 증가된다.
- 기본정착길이는 식
에 따라 구하여야 한다. - 정착길이는 기본정착길이에 보정계수를 고려하여 구할 수 있다.
- 횡방향철근이 배치되어 있더라도 설계를 간편하게 하기 위해 횡방향철근지수는 0으로 사용할 수 있다.
6. 축력을 받는 철근콘크리트 벽체의 최소철근비에 대한 설명으로 옳지 않은 것은?
- 수직 및 수평철근의 간격은 벽두께의 3배 이하, 또한 450mm이하로 하여야 한다.
- 지름 16mm 이하 용접철망의 전체 단면적에 대한 최소 수직철근비는 0.0010이다.
- 설계기준항복강도 400MPa 이상인 D16 이하 이형철근의 전체 단면적에 대한 최소 수직철근비는 0.0012이다.
- 설계기준항복강도 400MPa 이상인 D16 이하 이형철근의 전체 단면적에 대한 최소 수평철근비는 0.0020이다.
7. 단면적이 200mm2로 균질하고 길이가 2m인 선형탄성 부재가 길이방향으로 10kN의 중심인장력을 받을 경우, 늘어나는 길이는? (단, 부재의 자중은 무시하고 탄성계수 E＝200,000N/mm2이다)
- 0.5mm
- 1.0mm
- 1.5mm
- 2.0mm
8. 보강조적조의 허용응력설계법에 대한 설명으로 옳지 않은 것은?
- 설계의 기본은 균열단면과 적절한 안전계수를 갖는 선형탄성응력법이다.
- 줄눈보강근 이외에 모든 철근은 모르타르나 그라우트에 묻혀 있어야 한다.
- 설계 시 철근은 조적재료로 피복 부착되어서 허용응력 이내에서는 하나의 균일한 재료로 작용하는 것으로 가정한다.
- 설계 시 조적조는 인장응력을 전달하는 것으로 가정한다.
9. 철근콘크리트 압축부재에 대한 설명으로 옳지 않은 것은?
- 비합성 압축부재의 축방향 주철근 단면적은 전체 단면적의 0.01배 이상, 0.08배 이하로 하여야 한다.
- 하중에 의해 요구되는 단면보다 큰 단면으로 설계된 압축부재의 경우, 감소된 유효단면적을 사용하여 최소철근량과 설계강도를 결정할 수 있다.
- 축방향 주철근이 겹침이음되는 경우의 철근비는 0.05 이상이어야 한다.
- 압축부재 축방향 주철근의 최소 개수는 사각형이나 원형띠철근으로 둘러싸인 경우 4개로 하여야 한다.

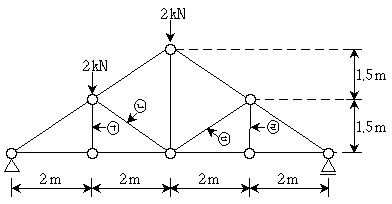

10. 그림과 같은 트러스 구조를 구성하는 부재 ㉠～㉣ 중 부재력의 크기가 0이 아닌 것은? (단, 부재의 자중은 무시한다)
- ㉠
- ㉡
- ㉢
- ㉣
11. 목구조 구조해석의 기본가정으로 옳지 않은 것은?
- 응력과 변형의 산정은 소성해석을 기본으로 한다.
- 접합부 성상에 따라 핀 또는 강접합으로 가정한다.
- 가정한 절점이 실상과 다를 경우 필요에 따라 2차응력의 영향을 고려한다.
- 목구조물을 구성하는 각 부재는 적절한 구조요소로 모델화한다.
12. 지반의 안정성 검토를 위한 사전 평가 및 검토 내용에 해당하지 않는 것은?
- 지반침하에 따른 영향
- 경사지에서의 부지를 포함한 사면의 붕괴나 변형의 가능성
- 옹벽의 전도에 대한 영향
- 지진 시 액상화 발생의 가능성
13. 그림과 같은 H형강의 치수표시법으로 옳은 것은?
- H－400×200×8×13
- H－400×200×13×8
- H－200×400×8×13
- H－200×400×13×8
-
CBT문제은행AI2026-04-22 19:00
H형강의 치수 표기 순서는 H-높이(H)×폭(B)×웨브두께(t1)×플랜지두께(t2) 순으로 작성합니다.
제시된 이미지
의 치수를 대입하면 높이 $400\text{mm}$, 폭 $200\text{mm}$, 웨브두께 $8\text{mm}$, 플랜지두께 $13\text{mm}$가 됩니다.
14. 건축구조물에 작용하는 하중에 대한 설명으로 옳지 않은 것은?
- 한계상태설계법을 사용하는 구조기준에서는 하중계수를 사용하여 증가시킨 소요강도와 강도감소계수를 사용하여 공칭강도를 감소시킨 설계강도를 비교하여 구조물의 안전성을 확보한다.
- 기본지상적설하중은 재현기간 100년에 대한 수직 최심적설깊이를 기준으로 한다.
- 활하중은 점유 또는 사용에 의하여 발생할 것으로 예상되는 최소의 하중이어야 한다.
- 풍하중은 각각의 설계풍압에 유효수압면적을 곱하여 산정한다.
15. 기성콘크리트말뚝의 구조세칙으로 옳지 않은 것은?
- 주근은 4개 이상으로 한다.
- 주근 단면적의 합은 말뚝 실단면적의 0.8% 이상으로 한다.
- 주근의 피복두께는 30mm 이상으로 한다.
- 기성콘크리트말뚝을 타설할 때 그 중심간격은 말뚝머리지름의 2.5배 이상 또한 750mm 이상으로 한다.
16. 그림과 같은 조건의 강재기둥이 중심압축력을 받을 때 탄성좌굴응력은? (단, E는 강재의 탄성계수이다)
-
CBT문제은행AI
2026-04-21 21:28
축하중을 받는 부재의 전체 변형량은 각 구간별 변형량의 합으로 구합니다.
① [기본 공식] $\delta = \frac{PL}{AE}$
② [숫자 대입] $\delta = \frac{P \times \frac{L}{2}}{A \times E} + \frac{P \times L}{\frac{A}{2} \times E} = \frac{PL}{2AE} + \frac{2PL}{AE}$
③ [최종 결과] $\delta = \frac{5PL}{2AE}$
정답:
17. 지진하중 산정 시 증축 구조물의 설계에 대한 설명으로 옳지 않은 것은?
- 기존 구조물과 구조적으로 독립된 증축 구조물은 신축 구조물로 취급한다.
- 기존 구조물과 구조적으로 독립되지 않은 증축 구조물의 경우에는 전체 구조물을 신축 구조물로 취급한다.
- 기존 구조물의 구조변경으로 인하여 산정한 소요강도가 기존 부재의 구조내력을 5% 이상 초과하는 경우에는 구조보강 등의 조치를 하여야 한다.
- 용도변경으로 인해 구조물이 건축물의 중요도분류에서 더 높은 내진중요도 그룹에 속하는 경우에 이 구조물은 변경 이전 그룹에 속하는 구조물에 대한 하중기준을 따라야 한다.
18. 강구조에서 고장력볼트의 미끄럼 한계상태에 대한 마찰접합의 설계강도 계산 시 고려하지 않는 것은?
- 볼트구멍의 종류
- 피접합재의 두께
- 설계볼트장력
- 전단면의 수
19. 강구조 용어의 정의로 옳지 않은 것은?
- 가새골조는 횡력에 저항하기 위하여 건물골조시스템 또는 이중골조시스템에서 사용하는 중심형 또는 편심형의 수직트러스 또는 이와 동등한 구성체이다.
- 구속판요소는 H형강의 플랜지와 같이 하중의 방향과 평행하게 한쪽 끝단이 직각방향의 판요소에 의해 연접된 평판요소이다.
- 비지지길이는 한 부재의 횡지지가새 사이의 간격으로 가새부재의 도심 간 거리로 측정한다.
- 스티프너는 하중을 분배하거나, 전단력을 전달하거나, 좌굴을 방지하기 위해 부재에 부착하는 구조요소이다.
20. 그림과 같은 조건을 갖는 보에서 휨모멘트의 크기가 0이 아닌 지점은?
- ㉠
- ㉡
- ㉢
- ㉣
-
CBT문제은행AI
2026-04-22 19:00
보의 휨모멘트가 0이 되는 지점은 지점(Support)이나 하중이 없는 구간의 끝단 등입니다.
제시된 그림
에서 ㉠, ㉢, ㉣은 모두 지점으로 휨모멘트가 0이 되지만, ㉡은 보의 중간 지점으로 하중의 영향으로 인해 휨모멘트가 발생하여 0이 아닙니다.
