1. 막과 케이블 구조에 대한 설명으로 옳지 않은 것은?
- 막구조는 자중을 포함하는 외력이 막응력에 따라서 저항되는 구조물로서 휨 또는 비틀림에 대한 저항이 큰 구조이다.
- 공기막구조는 공기막 내외부의 압력 차에 따라 막면에 강성을 주어 형태를 안정시켜 구성되는 구조물이다.
- 인열강도는 재료가 접힘 또는 굽힘을 받은 후 견딜 수 있는 최대인장응력이다.
- 케이블구조는 휨에 대한 저항이 작은 구조로 인장응력만을 받을 목적으로 제작 및 시공된다.
2. 직접설계법이 적용된 콘크리트 슬래브의 제한사항에 대한 설명으로 옳지 않은 것은?
- 각 방향으로 3경간 이상 연속되어야 한다.
- 고정하중은 활하중의 2배 이하이어야 한다.
- 연속한 기둥 중심선을 기준으로 기둥의 어긋남은 그 방향 경간의 10% 이하이어야 한다.
- 각 방향으로 연속한 받침부 중심간 경간 차이는 긴 경간의 1/3 이하이어야 한다.
3. 철근의 정착길이에 대한 설명으로 옳지 않은 것은? (단, db:철근의 공칭지름[mm])
- 단부에 표준갈고리가 있는 인장 이형철근의 정착길이는 항상 8db 이상 또한 150mm 이상이어야 한다.
- 압축 이형철근의 정착길이는 항상 200mm 이상이어야 한다.
- 확대머리 이형철근의 인장에 대한 정착길이는 8db, 또한 150mm 이상이어야 한다.
- 인장 이형철근의 정착길이는 항상 200mm 이상이어야 한다.
4. 건축물의 기초계획 시 고려해야할 사항으로 옳지 않은 것은?
- 기초구조의 성능은 상부구조의 안전성 및 사용성을 확보할 수 있도록 계획하여야 한다.
- 연약지반에 구조물을 세우는 경우 시공과정이나 후에 여러 가지 문제가 발생하므로 연약지반의 공학적 조사와 더불어 개량공법 등의 대책을 수립하여야 한다.
- 액상화평가결과 대책이 필요한 지반의 경우는 지반개량공법 등을 적용하여 액상화 저항능력을 증대시키도록 하여야 한다.
- 동일 구조물의 기초에서는 가능한 한 이종형식기초를 병용하여야 한다.
5. 목구조의 구조계획에 대한 설명으로 옳지 않은 것은?
- 고정하중, 활하중, 적설하중 등의 수직하중을 가능한 한 균등하게 분산하며, 안전성을 확보할 수 있도록 기둥－보의 골조 또는 벽체를 배치한다.
- 벽체는 상하벽이 가능한 한 일치하도록 배치하며, 수직하중이 국부적으로 작용하는 경우 편심을 고려하여 설계한다.
- 골조 또는 벽체 등의 수평저항요소에 수평력을 적절히 전달하기 위하여 벽체가 일체화된 격막구조가 되도록 한다.
- 각 골조 및 벽체는 되도록 균등하게 하중을 분담하도록 배치하며, 불균일하게 배치한 경우에는 평면적으로 가능한 한 일체가 되도록 하고, 뒤틀림의 영향을 고려한다.
6. 래티스 형식 조립압축재에 설치하는 띠판에 대한 요구 조건으로 옳지 않은 것은?
- 띠판의 두께는 조립부재개재를 연결시키는 용접 또는 파스너열 사이 거리의 1/50 이상이 되어야 한다.
- 띠판의 조립부재에 접합은 용접의 경우 용접길이는 띠판 길이의 1/3 이상이어야 한다.
- 부재단부에 사용되는 띠판의 폭은 조립부재개재를 연결하는 용접 또는 파스너열 간격 이상이 되어야 한다.
- 부재중간에 사용되는 띠판의 폭은 부재단부 띠판길이의 1/3 이상이 되어야 한다.
7. 풍하중 설계풍속 산정 시 건설지점의 지표면조도구분은 주변지역의 지표면 상태에 따라 정해지는데, 높이 1.5∼10m 정도의 장애물이 산재해 있는 지역에 대한 지표면조도구분은?
- A
- B
- C
- D
8. 목구조의 뼈대를 구성하는 수평 부재의 시공 순서를 바르게 나열한 것은?
- 토대 → 깔도리 → 층도리 → 처마도리
- 토대 → 층도리 → 깔도리 → 처마도리
- 처마도리 → 토대 → 층도리 → 깔도리
- 처마도리 → 토대 → 깔도리 → 층도리
9. 높이 L=3.0m인 압연H형강 H－200×200×8×12 기둥이 하부는 고정단으로 지지되어 있고 상부는 단순지지되어 있다. 유효좌굴길이계수로 이론적인 값을 사용할 경우, 기둥의 약축방향 세장비는? (단, 압연H형강 H－200×200×8×12의 약축방향 단면 2차 반경 ry＝50.2mm)
- 29.9
- 41.8
- 59.8
- 71.7
10. 필릿용접에 대한 설명으로 옳지 않은 것은?
- 접합부의 얇은 쪽 모재두께가 13mm일 때, 필릿용접의 최소사이즈는 6mm이다.
- 필릿용접의 유효목두께는 용접루트로부터 용접표면까지의 최단거리로 한다. 단, 이음면이 직각인 경우에는 필릿사이즈의 0.7배로 한다.
- 단부하중을 받는 필릿용접에서 용접길이가 용접사이즈의 100배 이하일 경우에는 유효길이를 실제길이와 같은 값으로 간주할 수 있다.
- 강도를 기반으로 하여 설계되는 필릿용접의 최소길이는 공칭용접사이즈의 4배 이상으로 해야 한다.
11. 강구조의 국부좌굴에 대한 단면의 분류에서 비구속판요소의 폭()에 대한 설명으로 옳지 않은 것은?
- H형강 플랜지에 대한 b는 전체공칭플랜지폭의 반이다.
- ㄱ형강 다리에 대한 b는 전체공칭치수에서 두께를 감한 값이다.
- T형강 플랜지에 대한 b는 전체공칭플랜지폭의 반이다.
- 플레이트의 b는 자유단으로부터 파스너 첫 번째 줄 혹은 용접선까지의 길이이다.

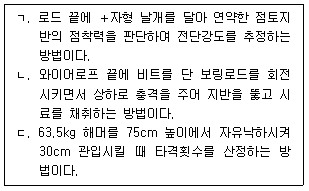

12. 기초지반 조사방법에 대한 설명으로 옳게 짝지은 것은? (순서대로 ㄱ, ㄴ, ㄷ)
- 표준관입시험, 수세식 보링, 베인테스트
- 베인테스트, 수세식 보링, 표준관입시험
- 베인테스트, 충격식 보링, 표준관입시험
- 표준관입시험, 충격식 보링, 베인테스트
13. 폭 b, 높이 h인 직사각형 단면(h＞b)에서 도심을 지나고 밑변과 수평인 축이 X축, 수직인 축이 Y축이다. 이 때, 약축에 대한 단면 2차 반경(iY)과 강축에 대한 단면 2차 모멘트(IX)의 비율(IX/iY)은?
- h2/√3
- h3/√12
- b2/√3
- b3/√12
14. 허용응력설계법이 적용된 합성조적조에 대한 설명으로 옳지 않은 것은?
- 합성조적조의 어떠한 부분에서도 계산된 최대응력은 그 부분 재료의 허용응력을 초과할 수 없다.
- 재사용되는 조적부재의 허용응력은 같은 성능을 갖는 신설 조적개체의 허용응력을 초과하지 않아야 한다.
- 해석은 순면적의 탄성환산단면에 기초한다.
- 환산단면에서 환산된 면적의 두께는 일정하며 부재의 유효높이나 길이는 변하지 않는다.
15. 부유식 구조에 적용하는 하중에 대한 설명으로 옳지 않은 것은?
- 부유식 구조에 적용된 항구적인 발라스트의 하중은 활하중으로 고려한다.
- 부유식 구조의 계류 또는 견인으로 인한 하중에는 활하중의 하중계수를 적용한다.
- 파랑하중의 설계용 파향은 부유식 구조물 또는 그 부재에 가장 불리한 방향을 취하는 것으로 한다.
- 부유식 구조의 설계에서는 정수압과 부력의 영향을 고려한다.
16. 구조물의 지진하중 산정에 사용되는 분류에 대한 설명으로 옳은 것은?
- 지진구역은 3가지로 분류한다.
- 지반종류는 4가지로 분류한다.
- 구조물의 내진등급은 4가지로 분류한다.
- 구조물의 내진설계범주는 4가지로 분류한다.
17. 콘크리트구조 내진설계 시 특별고려사항에서 특수모멘트골조 휨부재의 요구사항에 대한 설명으로 옳지 않은 것은?
- 부재의 순경간은 유효깊이의 4배 이상이어야 한다.
- 부재의 깊이에 대한 폭의 비는 0.3 이상이어야 한다.
- 부재의 폭은 200mm 이상이어야 한다.
- 부재의 폭은 휨부재 축방향과 직각으로 잰 지지부재의 폭에 받침부 양 측면으로 휨부재 깊이의 3/4을 더한 값보다 작아야 한다.
18. 프리스트레스하지 않는 현장치기콘크리트 부재의 최소피복두께에 대한 설명으로 옳은 것은?
- 옥외의 공기에 직접 노출되는 D29철근을 사용하는 기둥:50mm
- 흙에 접하여 콘크리트를 친 후 영구히 흙에 묻혀 있는 보:60mm
- 수중에서 타설하는 기둥:80mm
- 옥외의 공기나 흙에 직접 접하지 않는 콘크리트 설계기준강도가 30MPa 인 보:40mm
19. 프리스트레스트 콘크리트 슬래브 설계에서 긴장재와 철근의 배치에 대한 설명으로 옳지 않은 것은?
- 긴장재 간격을 결정할 때 슬래브에 작용하는 집중하중이나 개구부를 고려하여야 한다.
- 유효프리스트레스에 의한 콘크리트의 평균압축응력이 0.6MPa 이상이 되도록 긴장재의 간격을 정하여야 한다.
- 등분포하중에 대하여 배치하는 긴장재의 간격은 최소한 1방향으로는 슬래브 두께의 8배 또는 1.5m 이하로 해야 한다.
- 비부착긴장재가 배치된 슬래브에서는 관련 규정에 따라 최소 부착철근을 배치하여야 한다.
20. 콘크리트구조에 사용되는 용어의 정의로 옳지 않은 것은?
- 계수하중:강도설계법으로 부재를 설계할 때 사용하중에 하중계수를 곱한 하중
- 고성능 감수제:감수제의 일종으로 소요의 작업성을 얻기 위해 필요한 단위수량을 감소시키고, 유동성을 증진시킬 목적으로 사용되는 혼화재료
- 공칭강도:강도설계법의 규정과 가정에 따라 계산된 강도감소계수를 적용한 부재 또는 단면의 강도
- 균형철근비:인장철근이 설계기준항복강도에 도달함과 동시에 압축연단 콘크리트의 변형률이 극한변형률에 도달 하는 단면의 인장철근비
