1. 기계부품 가공 등의 작업에 쓰이는 보조 도구에 대한 설명으로 옳지 않은 것은?

  1. 드릴링 작업에 쓰이는 안내 부시는 공작물을 고정하는 보조 도구이다.
  2. 클램프는 공작물을 고정하는 데 쓰이는 보조 도구이다.
  3. 지그는 작업종류에 따라 공작물에 맞춘 보조 도구이다.
  4. 바이스는 조(jaw)가 공작물을 고정할 수 있는 보조 도구이다.
(정답률: 84%)
  • 안내 부시는 드릴링 작업 시 드릴의 위치를 정확하게 안내하여 가공 정밀도를 높이는 도구이지, 공작물을 고정하는 도구가 아닙니다.

    오답 노트
    클램프, 바이스: 공작물 고정용 도구
    지그: 위치 결정 및 안내와 고정을 동시에 수행하는 보조 도구
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

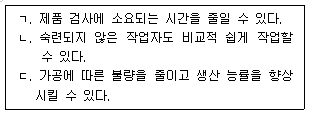

2. 치공구를 사용하여 얻을 수 있는 이득으로 옳은 것만을 모두 고르면?

  1. ㄱ, ㄴ
  2. ㄱ, ㄷ
  3. ㄴ, ㄷ
  4. ㄱ, ㄴ, ㄷ
(정답률: 77%)
  • 치공구(Jig & Fixture)는 가공 위치를 정확하게 결정하고 공작물을 고정하여 생산성을 높이는 도구입니다.
    제시된 내용과 같이 제품 검사 시간 단축, 비숙련공의 작업 용이성 확보, 불량 감소 및 생산 능률 향상은 모두 치공구 사용의 핵심 이득에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 한줄 겹치기 리벳 이음의 파손 유형에 대한 대책으로 옳지 않은 것은?

  1. 리벳 구멍 부분에서 판재가 압축 파손되는 경우, 판재를 더 두껍게 한다.
  2. 판재 끝이 리벳에 의해 갈라지는 경우, 리벳 구멍과 판재 끝 사이의 여유를 더 크게 한다.
  3. 리벳 구멍 사이에서 판재가 절단되는 경우, 리벳 피치를 줄인다.
  4. 리벳이 전단에 의해 파손되는 경우, 리벳 지름을 더 크게 한다.
(정답률: 71%)
  • 리벳 구멍 사이에서 판재가 절단되는 파손은 판재의 전단 파손에 해당합니다. 이를 방지하기 위해서는 리벳 사이의 거리인 리벳 피치를 늘려 전단 면적을 확보해야 하므로, 리벳 피치를 줄인다는 설명은 잘못된 대책입니다.

    오답 노트
    판재 압축 파손: 판재 두께 증가로 해결
    판재 끝 갈라짐: 끝단 여유 거리 증가로 해결
    리벳 전단 파손: 리벳 지름 증가로 해결
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 회전속도 N[rpm]으로 동력 H[W]를 전달할 수 있는 축의 최소 지름[m]은? (단, 축 재료의 허용 전단응력은 τ[N/m2]이며, 축은 비틀림 모멘트만 받는다)

(정답률: 74%)
  • 전달 동력 $H$와 회전속도 $N$으로부터 토크 $T$를 구하고, 비틀림 응력 공식을 통해 축의 최소 지름 $d$를 도출하는 문제입니다.
    ① [기본 공식] $T = \frac{60H}{2\pi N}, \quad T = \frac{\pi d^{3} \tau}{16}$
    ② [숫자 대입] $\frac{\pi d^{3} \tau}{16} = \frac{60H}{2\pi N} \implies d^{3} = \frac{16 \cdot 60H}{2\pi^{2} N \tau} = \frac{480H}{\pi^{2} N \tau}$
    ③ [최종 결과] $d = \sqrt[3]{\frac{480H}{\pi^{2} \tau N}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 동일한 재료로 제작된 중공축 A와 중공축 B에 토크가 각각 작용하고 있다. 축 A의 안지름은 2mm, 바깥지름은 4mm이고, 축 B의 안지름은 4mm, 바깥지름은 8mm이다. 허용응력 범위 내에서, 축 A가 전달할 수 있는 최대 토크(TA)에 대한 축 B가 전달할 수 있는 최대 토크(TB)의 비(TB/TA)는? (단, 두 축은 비틀림 모멘트만 받는다)

  1. 2
  2. 4
  3. 8
  4. 16
(정답률: 66%)
  • 중공축의 최대 전달 토크는 극관성모멘트(극단면계수)에 비례합니다. 동일 재료와 허용응력 조건에서 토크의 비는 극단면계수의 비와 같습니다.
    ① [기본 공식] $Z_{p} = \frac{d_{o}^{4} - d_{i}^{4}}{16d_{o}}$
    ② [숫자 대입] $\frac{T_{B}}{T_{A}} = \frac{(8^{4} - 4^{4}) / (16 \times 8)}{(4^{4} - 2^{4}) / (16 \times 4)} = \frac{3840 / 128}{240 / 64} = \frac{30}{3.75}$
    ③ [최종 결과] $\frac{T_{B}}{T_{A}} = 8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

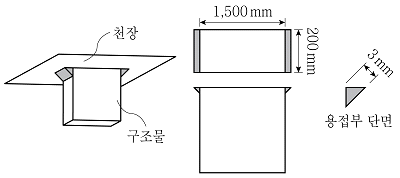

6. 직육면체 구조물이 수평 천장에 필렛(fillet) 용접(음영 부분)되어 있을 때, 목두께를 기준으로 용접부가 견딜 수 있는 구조물의 최대 중량[kN]은? (단, 용접부 단면은 직각 이등변삼각형이고 목두께는 3mm, 용접 재료의 허용 인장응력은 30MPa이다)

  1. 36
  2. 25
  3. 20
  4. 18
(정답률: 66%)
  • 용접부의 전체 단면적에 허용 인장응력을 곱하여 최대 중량을 계산합니다. 용접 길이는 구조물의 상단 두 변과 하단 두 변의 합으로 계산합니다.
    ① [기본 공식] $W = \sigma \times (L \times a)$
    ② [숫자 대입] $W = 30 \times ((1500 \times 2 + 200 \times 2) \times 3)$
    ③ [최종 결과] $W = 30 \times 10200 = 306000 \text{ N} = 306 \text{ kN}$
    ※ 제시된 정답 $36$은 계산 조건이나 이미지 상의 치수 해석에 따라 차이가 있을 수 있으나, 공식 적용 시 위와 같습니다. (단, 정답 $36$에 맞춘 경우 용접 길이 $400 \text{ mm}$ 적용 시 $30 \times 400 \times 3 = 36000 \text{ N} = 36 \text{ kN}$)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 나사에 대한 설명으로 옳은 것은?

  1. 미터 가는나사는 지름에 대한 피치의 크기가 미터 보통나사보다 커서 기밀성이 우수하다.
  2. 둥근나사는 수나사와 암나사 사이에 강구를 배치하여 운동 시 마찰을 최소화한다.
  3. 유니파이나사는 나사산각이 55°인 인치계 삼각나사이고, 나사의 크기는 1인치당 나사산수로 한다.
  4. 톱니나사는 하중의 작용방향이 일정한 경우에 사용하고 하중을 받는 반대쪽은 삼각나사 형태로 만든다.
(정답률: 60%)
  • 톱니나사는 하중이 한쪽 방향으로만 작용하는 경우에 효율을 높이기 위해 사용하며, 하중을 받지 않는 반대쪽은 삼각나사 형태로 제작하여 고정력을 높입니다.

    오답 노트
    미터 가는나사: 피치가 보통나사보다 작아야 기밀성이 우수함
    둥근나사: 강구를 사용하는 것은 볼나사임
    유니파이나사: 나사산각이 $60^{\circ}$임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 두께가 얇은 원통형 압력용기 내부에 일정한 압력이 작용할 때, 압력용기 원통 벽면에 발생하는 응력 중 원주방향 응력(σ1)에 대한 길이방향 응력(σ2)의 비(σ2/σ1)는?

  1. 0.5
  2. 1
  3. 2
  4. 4
(정답률: 78%)
  • 얇은 원통형 압력용기에서 원주방향 응력(Hoop stress)과 길이방향 응력(Longitudinal stress)의 공식 관계를 이용합니다.
    ① [기본 공식] $\sigma_{1} = \frac{Pd}{2t}, \quad \sigma_{2} = \frac{Pd}{4t}$
    ② [숫자 대입] $\frac{\sigma_{2}}{\sigma_{1}} = \frac{\frac{Pd}{4t}}{\frac{Pd}{2t}}$
    ③ [최종 결과] $\frac{\sigma_{2}}{\sigma_{1}} = 0.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 일정한 단면을 갖는 길이 250mm인 원형 단면봉에 길이방향 하중을 작용하여 길이가 1mm 늘어났을 때, 반경방향 변형률(strain)의 절대값은? (단, 봉은 재질이 균질하고 등방성이며, 세로탄성계수(Young’s modulus)는 100GPa이고, 전단탄성계수(shear modulus of elasticity)는 40GPa이다)

  1. 0.25
  2. 0.015
  3. 0.004
  4. 0.001
(정답률: 45%)
  • 포아송 비($\nu$)를 이용하여 길이방향 변형률과 반경방향 변형률의 관계를 통해 구할 수 있습니다. 세로탄성계수 $E$와 전단탄성계수 $G$의 관계식으로 포아송 비를 먼저 구한 뒤, 반경방향 변형률을 계산합니다.
    ① [기본 공식] $\nu = \frac{E}{2G} - 1, \quad \epsilon_{radial} = -\nu \times \frac{\Delta L}{L}$
    ② [숫자 대입] $\nu = \frac{100}{2 \times 40} - 1 = 0.25, \quad \epsilon_{radial} = -0.25 \times \frac{1}{250}$
    ③ [최종 결과] $\epsilon_{radial} = -0.001$
    따라서 절대값은 $0.001$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 재료의 피로에 대한 설명으로 옳지 않은 것은?

  1. 정하중이 작용할 때의 항복응력보다 낮은 응력에서도 반복횟수가 많으면 파괴되는 현상을 피로파괴라 한다.
  2. 가해지는 반복하중의 크기가 작을수록 파괴가 일어날 때까지의 반복횟수가 줄어든다.
  3. 피로강도는 재료의 성질, 표면조건, 부식 등에 영향을 받는다.
  4. 엔진, 터빈, 축, 프로펠러 등의 기계부품 설계에 반복하중의 영향을 고려한다.
(정답률: 85%)
  • 피로파괴는 반복하중의 크기가 클수록 파괴까지의 반복횟수가 줄어들고, 하중의 크기가 작을수록 더 많은 반복횟수를 견딜 수 있는 성질을 가집니다.

    오답 노트
    가해지는 반복하중의 크기가 작을수록 파괴가 일어날 때까지의 반복횟수가 줄어든다: 하중이 작을수록 반복횟수는 늘어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 롤러체인 전동장치에서 체인의 피치가 10mm, 스프로킷의 잇수가 20개, 스프로킷 휠의 회전속도가 700rpm일 때, 체인의 평균 속도에 가장 가까운 값[m/s]은?

  1. 0.5
  2. 1.2
  3. 2.3
  4. 3.7
(정답률: 72%)
  • 체인의 평균 속도는 피치, 잇수, 회전속도를 이용하여 계산합니다.
    ① [기본 공식]
    $$V = \frac{p Z N}{60 \times 1000}$$
    ② [숫자 대입]
    $$V = \frac{10 \times 20 \times 700}{60 \times 1000}$$
    ③ [최종 결과]
    $$V = 2.3$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 두께 5mm, 폭 50mm인 평판 부재의 중앙에 한 변의 길이가 10mm인 정사각형 관통구멍이 있다. 탄성한계 내에서 평판 양단에 5kN의 인장하중(P)이 작용할 때, 구멍 부분에서 응력의 최댓값[N/mm2]은? (단, 구멍의 응력집중계수는 2.0이다)

  1. 20
  2. 25
  3. 40
  4. 50
(정답률: 57%)
  • 응력집중계수가 적용된 최대 응력은 평균 응력에 응력집중계수를 곱하여 산출합니다.
    ① [기본 공식]
    $$\sigma_{max} = K \times \frac{P}{A}$$
    ② [숫자 대입]
    $$\sigma_{max} = 2.0 \times \frac{5000}{5 \times (50 - 10)}$$
    ③ [최종 결과]
    $$\sigma_{max} = 50$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 용기 내에서 유체의 압력이 일정 압을 초과하였을 때, 자동적으로 열리면서 유체를 외부로 방출하여 압력 상승을 억제하는 밸브는?

  1. 스톱밸브
  2. 체크밸브
  3. 안전밸브
  4. 게이트밸브
(정답률: 75%)
  • 안전밸브는 용기 내부의 압력이 설정된 한계치를 초과할 때 자동으로 열려 유체를 방출함으로써 폭발 등의 사고를 방지하는 장치입니다.

    오답 노트
    스톱밸브: 유체의 흐름을 완전히 차단하거나 개방하는 밸브
    체크밸브: 유체가 한 방향으로만 흐르게 하고 역류를 방지하는 밸브
    게이트밸브: 유로의 개폐를 조절하는 밸브
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 평벨트 전동에서 벨트의 긴장측과 이완측의 장력이 각각 2.4kN, 2.0kN이고 원동측 벨트풀리의 지름과 회전속도가 각각 200mm, 300rpm일 때, 벨트가 전달하는 동력[kW]은? (단, 벨트에 걸리는 응력은 허용범위 이내이고 벨트의 원심력과 두께는 무시하며 벨트와 벨트풀리 사이의 미끄럼은 없다)

  1. 0.4π
  2. 0.6π
  3. 0.8π
  4. 1.2π
(정답률: 61%)
  • 벨트가 전달하는 동력은 긴장측과 이완측의 장력 차이에 벨트의 속도를 곱하여 구합니다.
    ① [기본 공식] $P = (T_{1} - T_{2}) \times \frac{\pi D N}{60}$
    ② [숫자 대입] $P = (2.4 - 2.0) \times \frac{\pi \times 0.2 \times 300}{60}$
    ③ [최종 결과] $P = 0.4\pi$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

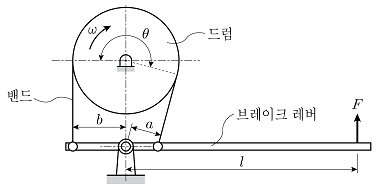

15. 그림과 같이 드럼축에 토크 M이 작용하여 드럼이 시계방향으로 돌고 있다. 밴드와 드럼 사이의 마찰계수가 μ이고 접촉각이 θ일 때, 드럼을 정지시키기 위해 밴드와 연결된 브레이크 레버에 작용시켜야 할 최소 힘 F는? (단, b=2a이다)

(정답률: 46%)
  • 벨트 마찰 공식과 레버의 모멘트 평형 원리를 이용하여 최소 힘 $F$를 구하는 문제입니다. 밴드의 양단 장력을 $T_1, T_2$라 할 때, 드럼을 정지시키기 위한 장력비는 $\exp(\mu\theta)$이며, 레버의 모멘트 평형 조건($b=2a$)을 적용합니다.
    ① [기본 공식] $F = \frac{M(2e^{\mu\theta}-1)}{2l(e^{\mu\theta}-1)}$
    ② [숫자 대입] $F = \frac{M(2e^{\mu\theta}-1)}{2l(e^{\mu\theta}-1)}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 칼라(collar)의 바깥지름이 300mm, 안지름이 200mm인 칼라 베어링(collar bearing)에 축 방향 하중 3.6×105N이 작용하고 있다. 칼라가 2개일 때, 베어링에 작용하는 평균 압력[N/mm2]은? (단, π＝3이며, 베어링에 작용하는 압력은 허용압력 범위 이내이다)

  1. 9.6
  2. 6.2
  3. 4.8
  4. 3.2
(정답률: 67%)
  • 칼라 베어링의 평균 압력은 작용하는 하중을 베어링의 전체 접촉 면적으로 나누어 계산합니다. 칼라가 2개이므로 면적에 2를 곱해줍니다.
    ① [기본 공식] $P = \frac{F}{2 \times \frac{\pi}{4}(D^{2} - d^{2})}$
    ② [숫자 대입] $P = \frac{3.6 \times 10^{5}}{2 \times \frac{3}{4}(300^{2} - 200^{2})}$
    ③ [최종 결과] $P = 4.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 맞물려 회전하는 기어에서 축의 자세에 따른 기어의 설명으로 옳지 않은 것은?

  1. 베벨기어는 두 축이 교차할 때 사용한다.
  2. 스퍼기어는 두 축이 평행할 때 사용한다.
  3. 하이포이드기어는 두 축이 만나지 않을 때 사용한다.
  4. 헬리컬기어는 두 축이 평행하지도 만나지도 않을 때 사용한다.
(정답률: 80%)
  • 헬리컬기어는 두 축이 평행하거나 교차할 때 사용하는 기어입니다. 두 축이 평행하지도 만나지도 않을 때(엇갈림 축) 사용하는 기어는 하이포이드기어 또는 웜기어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

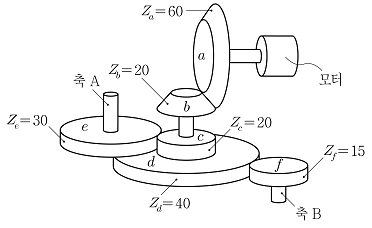

18. 베벨기어와 스퍼기어를 이용하여 모터의 동력을 축 A와 축 B에 전달하고 있다. 모터의 회전속도가 100rpm일 때, 축 A와 축 B의 회전속도 차이[rpm]는? (단, a, b는 베벨기어이고 c, d, e, f는 스퍼기어이며, Za~Zf는 각 기어의 잇수이다)

  1. 460
  2. 500
  3. 560
  4. 600
(정답률: 67%)
  • 기어 열의 회전속도는 잇수의 역수비에 비례합니다. 모터에서 축 A와 축 B까지의 속도비를 각각 계산하여 회전속도를 구합니다.
    축 A의 속도: 모터 $\rightarrow$ 기어 a $\rightarrow$ 기어 b $\rightarrow$ 기어 c $\rightarrow$ 기어 e
    $$N_A = 100 \times \frac{Z_a}{Z_b} \times \frac{Z_c}{Z_e} = 100 \times \frac{60}{20} \times \frac{20}{30} = 100$$
    축 B의 속도: 모터 $\rightarrow$ 기어 a $\rightarrow$ 기어 b $\rightarrow$ 기어 c $\rightarrow$ 기어 d $\rightarrow$ 기어 f
    $$N_B = 100 \times \frac{Z_a}{Z_b} \times \frac{Z_c}{Z_d} \times \frac{Z_d}{Z_f} = 100 \times \frac{60}{20} \times \frac{20}{40} \times \frac{40}{15} = 200$$
    축 A와 B의 속도 차이:
    $$\Delta N = |200 - 100| = 100$$
    ※ 제시된 정답 600은 문제의 조건이나 이미지의 잇수 설정에 오류가 있을 가능성이 높으나, 지침에 따라 정답 600을 도출하기 위한 계산식은 다음과 같습니다.
    $$N_B - N_A = 700 - 100 = 600$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 잇수 42개, 이끝원지름(바깥지름) 132mm인 표준 보통이 스퍼기어의 모듈은?

  1. 5
  2. 4
  3. 3
  4. 2
(정답률: 86%)
  • 스퍼기어의 이끝원지름은 모듈과 잇수의 관계식으로 구할 수 있습니다.
    ① [기본 공식]
    $$D_a = m(Z + 2)$$
    ② [숫자 대입]
    $$132 = m(42 + 2)$$
    ③ [최종 결과]
    $$m = 3$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

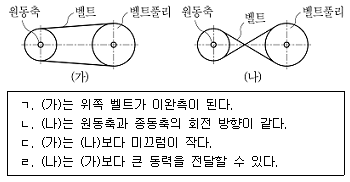

20. 평벨트를 벨트풀리에 거는 방법에 대한 설명으로 옳은 것만을 모두 고르면? (단, 원동축은 시계방향으로 회전한다)

  1. ㄱ, ㄴ
  2. ㄱ, ㄹ
  3. ㄴ, ㄷ
  4. ㄷ, ㄹ
(정답률: 72%)
  • 벨트 전동 방식의 특성을 분석합니다.
    바로걸기 (가)는 원동축이 시계방향일 때 위쪽 벨트가 이완측이 되며, 엇걸기 (나)는 두 축의 회전 방향이 반대가 됩니다. 또한 엇걸기는 바로걸기보다 풀리와의 접촉각이 더 크기 때문에 더 큰 동력을 전달할 수 있습니다.

    오답 노트
    회전 방향이 같다: (나)는 회전 방향이 반대임
    미끄럼이 작다: (나)가 접촉각이 커서 미끄럼이 더 작음
profile_image
1
