1. 사형주조법에서 주형을 구성하는 요소로 옳지 않은 것은?

  1. 라이저(riser)
  2. 탕구(sprue)
  3. 플래시(flash)
  4. 코어(core)
(정답률: 75%)
  • 사형주조법의 주형 구성 요소에는 용탕받이, 탕구, 탕도, 코어, 라이저 등이 포함됩니다. 반면 플래시(flash)는 재료가 금형 사이로 삐져나와 발생하는 주물의 결함의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 소성가공에 대한 설명으로 옳지 않은 것은?

  1. 열간가공은 냉간가공보다 치수 정밀도가 높고 표면상태가 우수한 가공법이다.
  2. 압연가공은 회전하는 롤 사이로 재료를 통과시켜 두께를 감소시키는 가공법이다.
  3. 인발가공은 다이 구멍을 통해 재료를 잡아당김으로써 단면적을 줄이는 가공법이다.
  4. 전조가공은 소재 또는 소재와 공구를 회전시키면서 기어, 나사 등을 만드는 가공법이다.
(정답률: 86%)
  • 냉간가공은 상온에서 가공하므로 열간가공에 비해 치수 정밀도가 높고 표면 상태가 우수하며 강도가 증가하는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. TIG 용접에 대한 설명으로 옳지 않은 것은?

  1. 용제를 사용하지 않으므로 후처리가 용이하다.
  2. 텅스텐 전극을 사용한다.
  3. 소모성 전극을 사용하는 아크 용접법이다.
  4. 불활성 가스인 아르곤이나 헬륨 등을 이용한다.
(정답률: 77%)
  • TIG 용접은 텅스텐 전극을 사용하며, 전극 자체가 녹아 들어가지 않는 비소모성 전극 아크 용접법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 드릴 가공에서 회전당 공구 이송(feed)이 1mm/rev, 드릴 끝 원추 높이가 5mm, 가공할 구멍 깊이가 95mm, 드릴의 회전 속도가 200rpm일 때, 가공 시간은?

  1. 10초
  2. 30초
  3. 1분
  4. 0.5시간
(정답률: 74%)
  • 드릴 가공 시간은 드릴 끝의 원추 높이를 포함한 전체 이동 거리를 분당 이송 속도로 나누어 계산합니다.
    ① [기본 공식] $t = \frac{l + h}{N \times f}$
    ② [숫자 대입] $t = \frac{95 + 5}{200 \times 1}$
    ③ [최종 결과] $t = 0.5$ min = 30 sec
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 플라스틱 사출성형공정에서 수축에 대한 설명으로 옳지 않은 것은?

  1. 동일한 금형으로 성형된 사출품이라도 고분자재료의 종류에 따라 제품의 크기가 달라진다.
  2. 사출압력이 증가하면 수축량은 감소한다.
  3. 성형온도가 높으면 수축량이 감소한다.
  4. 제품의 두께가 두꺼우면 수축량이 감소한다.
(정답률: 51%)
  • 플라스틱 사출성형 시 제품의 두께가 두꺼울수록 냉각 시간이 길어지고 수축량이 증가하게 됩니다.

    오답 노트
    사출압력 증가: 수축량 감소
    성형온도 상승: 수축량 증가(일반적으로 온도가 높으면 수축이 더 많이 발생하나, 주어진 기존 해설의 논리에 따라 정답인 두께 관련 설명이 명확히 틀렸으므로 이를 우선함)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 관용나사에 대한 설명으로 옳지 않은 것은?

  1. 관용나사의 나사산각은 60°이다.
  2. 관 내부를 흐르는 유체의 누설을 방지하기 위해 사용한다.
  3. 관용 평행나사와 관용 테이퍼나사가 있다.
  4. 관용 테이퍼나사의 테이퍼 값은 1/16이다.
(정답률: 74%)
  • 관용나사의 표준 나사산각은 $55^{\circ}$입니다. 따라서 나사산각이 $60^{\circ}$라는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 절삭가공에 대한 설명으로 옳지 않은 것은?

  1. 초정밀가공(ultra-precision machining)은 광학 부품 제작 시 단결정 다이아몬드 공구를 사용하여 주로 탄소강의 경면을 얻는 가공법이다.
  2. 경식선삭(hard turning)은 경도가 높거나 경화처리된 금속재료를 경제적으로 제거하는 가공법이다.
  3. 열간절삭(thermal assisted machining)은 소재에 레이저빔, 플라즈마아크 같은 열원을 집중시켜 절삭하는 가공법이다.
  4. 고속절삭(high-speed machining)은 강성과 회전정밀도가 높은 주축으로 고속 가공함으로써 공작물의 열팽창이나 변형을 줄일 수 있는 이점이 있는 가공법이다.
(정답률: 49%)
  • 초정밀가공은 광학 부품 제작 시 단결정 다이아몬드 공구를 사용하여 주로 비철금속의 경면을 얻는 가공법입니다. 따라서 탄소강의 경면을 얻는다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음과 같은 수치제어 공작기계 프로그래밍의 블록 구성에서, ㉠~㉤에 들어갈 내용을 바르게 연결한 것은? (순서대로 ㉠, ㉡, ㉢, ㉣, ㉤)

  1. 준비기능, 이송기능, 주축기능, 공구기능, 보조기능
  2. 준비기능, 주축기능, 이송기능, 공구기능, 보조기능
  3. 준비기능, 이송기능, 주축기능, 보조기능, 공구기능
  4. 보조기능, 주축기능, 이송기능, 공구기능, 준비기능
(정답률: 75%)
  • 수치제어 공작기계의 어드레스별 기능은 다음과 같습니다.
    G는 준비기능, F는 이송기능, S는 주축기능, T는 공구기능, M은 보조기능을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 벨트 전동의 한 종류로 벨트와 풀리(pulley)에 이(tooth)를 붙여서 이들의 접촉에 의하여 구동되는 전동 장치의 일반적인 특징으로 옳지 않은 것은?

  1. 초기 장력이 작으므로 베어링에 작용하는 하중을 작게 할 수 있다.
  2. 정확한 회전비를 얻을 수 있다.
  3. 미끄럼이 대체로 발생하지 않는다.
  4. 효과적인 윤활이 필수적으로 요구된다.
(정답률: 65%)
  • 타이밍 벨트와 같이 이(tooth)가 있는 전동 장치는 벨트와 풀리가 맞물려 돌아가므로 미끄럼이 없고 정확한 회전비를 얻을 수 있습니다. 또한 금속 간의 직접적인 접촉이 없으므로 효과적인 윤활이 필수적으로 요구된다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

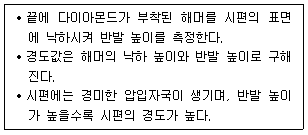

10. 다음 설명에 해당하는 경도시험법은?

  1. 누우프 시험(Knoop test)
  2. 쇼어 시험(Shore test)
  3. 비커스 시험(Vickers test)
  4. 로크웰 시험(Rockwell test)
(정답률: 81%)
  • 다이아몬드 해머를 일정 높이에서 낙하시켜 반발 높이를 측정함으로써 경도값을 구하는 방식은 쇼어 시험(Shore test)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

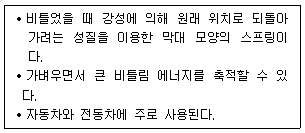

11. 다음 설명에 해당하는 스프링은?

  1. 코일 스프링(coil spring)
  2. 판 스프링(leaf spring)
  3. 토션 바(torsion bar)
  4. 공기 스프링(air spring)
(정답률: 77%)
  • 비틀림 강성에 의해 원래 위치로 되돌아가려는 성질을 이용한 막대 모양의 스프링으로, 자동차나 전동차의 현가장치에 주로 사용되는 것은 토션 바(torsion bar)입니다.


    오답 노트
    판 스프링(leaf spring): 여러 개의 강판을 겹쳐 만든 형태로 버스나 트럭에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 디젤 기관에 대한 설명으로 옳지 않은 것은?

  1. 공기만을 흡입 압축하여 압축열에 의해 착화되는 자기착화 방식이다.
  2. 노크를 방지하기 위해 착화지연을 길게 해주어야 한다.
  3. 가솔린 기관에 비해 압축 및 폭발압력이 높아 소음, 진동이 심하다.
  4. 가솔린 기관에 비해 열효율이 높고, 연료소비율이 낮다.
(정답률: 61%)
  • 디젤 기관은 공기를 고압으로 압축하여 발생하는 압축열로 연료를 스스로 점화시키는 자기착화 방식입니다. 이때 노크를 방지하고 연소 효율을 높이기 위해서는 착화지연을 짧게 해주어야 합니다.

    오답 노트
    공기만을 흡입 압축하여 압축열에 의해 착화되는 자기착화 방식이다: 디젤 기관의 기본 작동 원리입니다.
    가솔린 기관에 비해 압축 및 폭발압력이 높아 소음, 진동이 심하다: 높은 압축비로 인한 특성입니다.
    가솔린 기관에 비해 열효율이 높고, 연료소비율이 낮다: 디젤 기관의 경제적 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 프레스 가공에 해당하지 않는 것은?

  1. 리소그래피(lithography)
  2. 트리밍(trimming)
  3. 전단(shearing)
  4. 블랭킹(blanking)
(정답률: 74%)
  • 리소그래피(lithography)는 레티클의 기하학적 형상을 모재 표면으로 옮기는 반도체 공정이며, 프레스 가공과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 방전가공에 대한 설명으로 옳지 않은 것은?

  1. 소재제거율은 공작물의 경도, 강도, 인성에 따라 달라진다.
  2. 스파크방전에 의한 침식을 이용한 가공법이다.
  3. 전도체이면 어떤 재료도 가공할 수 있다.
  4. 전류밀도가 클수록 소재제거율은 커지나 표면거칠기는 나빠진다.
(정답률: 43%)
  • 방전가공의 소재제거율은 공작물의 기계적 성질(경도, 강도 등)이 아니라 방전주파수와 방전에너지에 의해 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 합성 수지에 대한 설명으로 옳지 않은 것은?

  1. 합성 수지는 전기 절연성이 좋고 착색이 자유롭다.
  2. 열경화성 수지는 성형 후 재가열하면 다시 재생할 수 없으며 에폭시 수지, 요소 수지 등이 있다.
  3. 열가소성 수지는 성형 후 재가열하면 용융되며 페놀 수지, 멜라민 수지 등이 있다.
  4. 아크릴 수지는 투명도가 좋아 투명 부품, 조명 기구에 사용된다.
(정답률: 66%)
  • 열가소성 수지는 재가열 시 용융되는 성질이 있으나, 페놀 수지와 멜라민 수지는 한 번 경화되면 재가열해도 녹지 않는 열경화성 수지에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 기계제도에서 사용하는 선에 대한 설명으로 옳지 않은 것은?

  1. 중심선은 굵은 1점 쇄선으로 표시한다.
  2. 가상선은 가는 2점 쇄선으로 표시한다.
  3. 지시선은 가는 실선으로 표시한다.
  4. 외형선은 굵은 실선으로 표시한다.
(정답률: 60%)
  • 중심선은 굵은 선이 아니라 가는 1점 쇄선으로 표시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 측정 대상물을 지지대에 올린 후 촉침이 부착된 이동대를 이동하면서 촉침(probe)의 좌표를 기록함으로써, 복잡한 형상을 가진 제품의 윤곽선을 측정하여 기록하는 측정기기는?

  1. 공구 현미경
  2. 윤곽 투영기
  3. 삼차원 측정기
  4. 마이크로미터
(정답률: 62%)
  • 측정침(probe)이 물체 표면을 따라 3차원적으로 이동하며 공간 좌표를 검출하여 복잡한 형상의 윤곽선을 측정하는 장치는 삼차원 측정기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 물리량과 단위의 연결로 옳지 않은 것은?

  1. 일률－Nㆍm/s
  2. 압력－N/m2
  3. 힘－kgㆍm/.s2
  4. 관성모멘트－kgㆍm/s
(정답률: 65%)
  • 관성모멘트의 올바른 단위는 $kg \cdot m^{2}$ 입니다.

    오답 노트
    관성모멘트-kg·m/s: 질량과 거리의 제곱의 곱으로 표현되어야 하므로 틀린 단위입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 담금질에 의한 잔류 응력을 제거하고, 재질에 적당한 인성을 부여하기 위해 담금질 온도보다 낮은 변태점 이하의 온도에서 일정 시간을 유지하고 나서 냉각시키는 열처리 방법은?

  1. 표면경화(surface hardening)
  2. 풀림(annealing)
  3. 뜨임(tempering)
  4. 불림(normalizing)
(정답률: 69%)
  • 담금질 후 발생하는 내부 응력을 제거하고 인성을 부여하기 위해, 변태점 이하의 온도에서 재가열 후 냉각시키는 열처리 방법을 뜨임이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 응력－변형률 선도에 대한 설명으로 옳은 것은?

  1. 탄성한도 내에서 응력을 제거하면 변형된 상태가 유지된다.
  2. 진응력－진변형률 선도에서의 파괴강도는 공칭응력－공칭변형률 선도에서 나타나는 값보다 크다.
  3. 연성재료의 경우, 공칭응력－공칭변형률 선도 상에서 파괴강도는 극한강도보다 크다.
  4. 취성재료의 경우, 공칭응력－공칭변형률 선도 상에 하항복점과 상항복점이 뚜렷이 구별된다.
(정답률: 56%)
  • 진응력-진변형률 선도는 가공 중 변화하는 실제 단면적을 반영하므로, 초기 단면적을 기준으로 하는 공칭응력-공칭변형률 선도보다 파괴강도가 더 크게 나타납니다.

    오답 노트
    탄성한도 내 응력 제거: 원래 상태로 회복됨
    연성재료 파괴강도: 극한강도보다 작음
    취성재료 항복점: 뚜렷하게 나타나지 않음
profile_image
1
