1과목: 과목 구분 없음

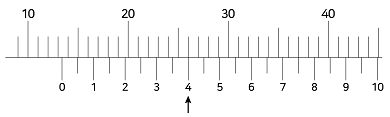

1. 최소 측정 단위가 0.05mm인 버니어 캘리퍼스를 이용한 측정 결과가 그림과 같을 때 측정값[mm]은? (단, 아들자와 어미자 눈금이 일직선으로 만나는 화살표 부분의 아들자 눈금은 4이다)
- 13.2
- 13.4
- 26.2
- 26.4
2. 한쪽 방향으로만 힘을 받는 바이스(Vice)의 이송나사로 가장 적합한 것은?
- 삼각 나사
- 사각 나사
- 톱니 나사
- 관용 나사
3. 물체에 가한 힘을 제거해도 원래 형태로 돌아가지 않고 변형된 상태로 남는 성질은?
- 탄성(Elasticity)
- 소성(Plasticity)
- 항복점(Yield point)
- 상변태(Phase transformation)
4. 연삭 작업 중 공작물과 연삭숫돌 간의 마찰열로 인하여 공작물의 다듬질면이 타서 색깔을 띠게 되는 연삭 버닝의 발생 조건이 아닌 것은?
- 숫돌입자의 자생 작용이 일어날 때
- 매우 연한 공작물을 연삭할 때
- 공작물과 연삭숫돌 간에 과도한 압력이 가해질 때
- 연삭액을 사용하지 않거나 부적합하게 사용할 때
5. 선삭의 외경절삭 공정 시 공구의 온도가 최대가 되는 영역에서 발생하는 공구 마모는?
- 플랭크 마모(Flank wear)
- 노즈반경 마모(Nose radius wear)
- 크레이터 마모(Crater wear)
- 노치 마모(Notch wear)
6. 보통의 주철 쇳물을 금형에 넣어 표면만 급랭시켜 내열성과 내마모성을 향상시킨 것은?
- 회주철
- 가단주철
- 칠드주철
- 구상흑연주철
7. 양쪽 끝에 플랜지(Flange)가 있는 대형 곡관을 주조할 때 사용하는 모형은?
- 회전 모형
- 분할 모형
- 단체 모형
- 골격 모형
8. 주로 대형 공작물의 길이방향 홈이나 노치 가공에 사용되는 공정으로, 고정된 공구를 이용하여 공작물의 직선운동에 따라 절삭행정과 귀환행정이 반복되는 가공법은?
- 브로칭(Broaching)
- 평삭(Planning)
- 형삭(Shaping)
- 보링(Boring)
9. 마찰이 없는 관속 유동에서 베르누이(Bernoulli) 방정식에 대한 설명으로 옳은 것은?
- 압력수두, 속도수두, 온도수두로 구성된다.
- 벤추리미터(Venturimeter)를 이용한 유량 측정에 사용되는 식이다.
- 가열부 또는 냉각부 등 온도 변화가 큰 압축성 유체에도 적용할 수 있다.
- 각 항은 무차원 수이다.
10. 형단조(Impression die forging)의 예비성형 공정에서 오목면을 가지는 금형을 이용하여 최종 제품의 부피가 큰 영역으로 재료를 모으는 단계는?
- 트리밍(Trimming)
- 풀러링(Fullering)
- 에징(Edging)
- 블로킹(Blocking)
11. 프란츠 뢸로(Franz Reuleaux)가 정의한 기계의 구비 조건에 해당하지 않는 것은?
- 물체의 조합으로 구성되어 있을 것
- 각 부분의 운동은 한정되어 있을 것
- 구성된 조립체는 저항력이 없을 것
- 에너지를 공급받아서 유효한 기계적 일을 할 것
12. 결합용 기계 요소인 나사에 대한 설명으로 옳은 것은?
- 미터보통나사의 수나사 호칭 지름은 바깥지름을 기준으로 한다.
- 원기둥의 바깥 표면에 나사산이 있는 것을 암나사라고 한다.
- 오른나사는 반시계방향으로 돌리면 죄어지며, 왼나사는 시계방향으로 돌리면 죄어진다.
- 한줄나사는 빨리 풀거나 죌 때 편리하나, 풀어지기 쉬우므로 죔나사로 적합하지 않다.
13. 가공공정에 대한 설명으로 옳지 않은 것은?
- 리밍(Reaming)은 구멍을 조금 확장하여, 치수 정확도를 향상할 때 사용한다.
- 드릴 작업 시 손 부상을 방지하기 위하여 장갑을 끼고 작업한다.
- 카운터 싱킹(Counter sinking)은 원뿔 형상의 단이 진 구멍을 만들 때 사용한다.
- 탭핑(Tapping)은 구멍의 내면에 나사산을 만들 때 사용한다.
14. 실린더 행정과 안지름이 각 10cm이고, 연소실 체적이 250cm3인 4행정 가솔린 엔진의 압축비는? (단, π＝3으로 계산한다)
- 4/3
- 2
- 3
- 4
15. 카르노(Carnot) 사이클의 P－v 선도에서 각 사이클 과정에 대한 설명으로 옳은 것은? (단, q1 및 q2는 열량이다)
- 상태 1→상태 2: 가역단열팽창과정
- 상태 2→상태 3: 등온팽창과정
- 상태 3→상태 4: 등온팽창과정
- 상태 4→상태 1: 가역단열압축과정
-
CBT문제은행AI2026-04-22 18:48
카르노 사이클은 두 개의 가역 등온 과정과 두 개의 가역 단열 과정으로 구성됩니다.
선도에서 상태 4에서 상태 1로 가는 과정은 압력이 상승하고 부피가 감소하는 가역단열압축과정입니다.
오답 노트
상태 1 $\rightarrow$ 상태 2: 가역 등온 팽창 과정
상태 2 $\rightarrow$ 상태 3: 가역 단열 팽창 과정
상태 3 $\rightarrow$ 상태 4: 가역 등온 압축 과정
16. 일반적으로 CAD에 사용되는 모델링 가운데 솔리드 모델링(Solid modeling)의 특징이 아닌 것은?
- 숨은선 제거와 복잡한 형상 표현이 가능하다.
- 표면적, 부피 및 관성모멘트 등을 계산할 수 있다.
- 실물과 근접한 3차원 형상의 모델을 만들 수 있다.
- 간단한 자료구조를 갖추고 있어 처리해야 할 데이터양이 적다.
17. 다음은 탄소강에 포함된 원소의 영향에 대한 설명이다. 이에 해당하는 원소는?
- 인(P)
- 황(S)
- 규소(Si)
- 망간(Mn)
18. 실온에서 탄성계수가 가장 작은 재료는?
- 납(Lead)
- 구리(Copper)
- 알루미늄(Aluminum)
- 마그네슘(Magnesium)
19. 구름 베어링의 호칭번호가 6208 C1 P2일 때, 옳은 것은?
- 안지름이 8mm이다.
- 단열 앵귤러 콘택트 볼베어링이다.
- 정밀도 2급으로 매우 우수한 정밀도를 가진다.
- 내륜과 외륜 사이의 내부 틈새는 가장 큰 것을 의미한다.
20. 반도체 제조공정에서 기판 표면에 코팅된 양성 포토레지스트(Positive photoresist)에 마스크(Mask)를 이용하여 노광공정(Exposing)을 수행한 후, 자외선이 조사된 영역의 포토레지스트만 선택적으로 제거하는 공정은?
- 현상(Developing)
- 식각(Etching)
- 에싱(Ashing)
- 스트립핑(Stripping)
① [기본 공식] $측정값 = 어미자 눈금 + (아들자 일치 눈금 \times 최소 측정 단위)$
② [숫자 대입] $측정값 = 13 + (4 \times 0.05)$
③ [최종 결과] $측정값 = 13.4$
