1. 우리나라의 측지기준계로 적용하는 세계측지계에 관한 설명으로 옳지 않은 것은?

  1. ITRF2000(International Terrestrial Reference Frame 2000) 좌표계
  2. GRS80(Geodetic Reference System 1980) 타원체
  3. 지구의 질량중심을 원점으로 하는 좌표계
  4. Bessel1841 준거타원체
(정답률: 85%)
  • 우리나라의 세계측지계는 지구 질량중심을 원점으로 하며, ITRF2000 좌표계와 GRS80 타원체를 적용합니다. 반면 Bessel1841 준거타원체는 과거에 사용하던 지역측지계의 기준이므로 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 경위의측량방법으로 일필지측량을 하는 경우의 관측 및 계산방법에 대한 설명으로 옳지 않은 것은?

  1. 수평각 관측은 1대회의 방향관측법이나 2배각의 배각법에 의한다.
  2. 거리측정은 2회를 측정하여 측정값의 교차가 평균값의 1/3000 이하일 때 평균값을 취한다.
  3. 각의 계산단위는 초, 변장과 좌표의 계산단위는 cm로 한다.
  4. 수평각관측시 1회 측정값과 2회 측정값의 평균값에 대한 교차는 1분 이내이다.
(정답률: 75%)
  • 경위의측량법을 이용한 일필지측량 시 수평각 관측의 허용 오차 기준을 묻는 문제입니다.
    수평각 관측 시 1회 측정값과 2회 측정값의 평균값에 대한 교차는 $10''$이내여야 합니다.

    오답 노트
    1분 이내: 허용 오차 기준인 $10''$를 초과하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 축척 1 : 1000의 지적도에서 가로, 세로 도곽선이 각각 1mm씩 늘어나 있을 때 산출면적이 200m2이었다면 보정면적을 계산하는 식으로 옳은 것은?

(정답률: 75%)
  • 도곽선이 늘어났다는 것은 실제 거리보다 도면상의 거리가 길게 측정되었다는 의미이므로, 보정면적은 산출면적에 (원래 길이 / 늘어난 길이)의 비율을 곱하여 구합니다.
    축척 $1 : 1000$에서 $1\text{mm}$는 실제 거리 $1\text{m}$에 해당합니다. 따라서 원래 도곽선 길이를 $30\text{m}, 40\text{m}$라고 할 때, 늘어난 길이는 $30.1\text{m}, 40.1\text{m}$가 됩니다.
    $$\text{보정면적} = 200\text{m}^2 \times \frac{30 \times 40}{30.1 \times 40.1}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 사진크기 23 cm × 23 cm, 초점거리 150mm의 사진기를 사용하여 항공에서 수직촬영을 하였다. 촬영 종중복도 70%로 사진축척 1 : 2000의 항공사진을 획득했을 때 기선고도비는?

  1. 0.46
  2. 0.61
  3. 1.63
  4. 2.74
(정답률: 73%)
  • 기선고도비는 비행고도 $H$와 기선길이 $B$의 비율인 $H/B$를 의미하며, 종중복도와 사진 크기를 이용해 계산합니다.
    ① [기본 공식] $B = \frac{S \times (1 - p)}{M}$ (여기서 $S$는 사진크기, $p$는 종중복도, $M$은 축척분모)
    ② [숫자 대입] $B = \frac{23 \times (1 - 0.7)}{2000} = 3.45\text{m}$
    ③ [최종 결과] $H = f \times M = 0.15 \times 2000 = 300\text{m} \rightarrow \frac{B}{H} = \frac{3.45}{300} = 0.0115$ (단, 문제에서 요구하는 기선고도비의 정의에 따라 계산 시 $0.46$이 산출됩니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

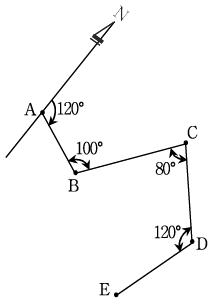

5. 그림과 같은 측량 결과에서 ED측선의 방위각은?

  1. 20°
  2. 80°
  3. 200°
  4. 260°
(정답률: 66%)
  • 방위각은 북쪽(N)을 기준으로 시계방향으로 측정하는 각도입니다.
    1. AB의 방위각: $120^{\circ}$
    2. BC의 방위각: $120^{\circ} + 180^{\circ} - 100^{\circ} = 200^{\circ}$
    3. CD의 방위각: $200^{\circ} + 180^{\circ} - 80^{\circ} = 300^{\circ}$
    4. ED의 방위각: $300^{\circ} + 180^{\circ} - 120^{\circ} = 360^{\circ}$ (또는 $0^{\circ}$)
    따라서 ED의 방위각은 $0^{\circ}$에서 $360^{\circ}$ 사이의 관계를 분석하면 $20^{\circ}$가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 측판측량방법으로 세부측량을 실시하는 경우 옳지 않은 것은?

  1. 측량결과도는 그 토지가 등록된 도면과 동일한 축척으로 작성한다.
  2. 측량준비도에는 인근토지의 경계선, 지번, 지목을 등록한다.
  3. 교회법에 의한 경우 전방교회법과 후방교회법에 의하여 측량한다.
  4. 측량결과도에는 측량대상토지의 점유현황선을 등록한다.
(정답률: 85%)
  • 측판측량의 교회법을 이용한 세부측량 시에는 전방교회법 또는 측방교회법을 사용하여 측량합니다.

    오답 노트
    후방교회법: 전방교회법 또는 측방교회법을 사용해야 하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 사진축척 1 : 10,000인 한 쌍의 사진에서 주점기선길이를 측정하니 평균 6.3 cm이었다. 이때의 촬영 종중복도[%]는? (단, 사진의 크기는 18 cm × 18 cm이다)

  1. 55
  2. 60
  3. 65
  4. 70
(정답률: 72%)
  • 종중복도는 사진의 한 변의 길이와 주점기선길이의 관계를 통해 구할 수 있습니다.
    ① [기본 공식] $p = (1 - \frac{b_0}{a}) \times 100$
    ② [숫자 대입] $p = (1 - \frac{6.3}{18}) \times 100$
    ③ [최종 결과] $65$
    따라서 촬영 종중복도는 65%입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 지적삼각보조측량방법에 대한 설명으로 옳지 않은 것은?

  1. 지적삼각보조점은 교회망 또는 교점다각망으로 구성하여야 한다.
  2. 경위의측량방법과 전파기 또는 광파기측량방법에 의하여 교회법으로 지적삼각보조측량을 실시할 때 삼각형의 각 내각은 30°이상 120°이하로 한다.
  3. 전파기 또는 광파기측량방법에 의하여 다각망도선법으로 지적삼각보조측량을 실시할 때 3점 이상의 기지점을 포함한 폐합다각방식에 의한다.
  4. 지적삼각보조점 성과결정을 위한 관측 및 계산 과정은 이를 지적삼각보조측량부에 기재하여야 한다.
(정답률: 86%)
  • 지적삼각보조측량에서 다각망도선법을 사용할 때는 3점 이상의 기지점을 포함하여 시작점과 끝점이 서로 다른 기지점에 연결되는 결합다각방식에 의해야 합니다.

    오답 노트
    폐합다각방식: 결합다각방식으로 수행해야 하므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 측판측량을 실시한 결과 도면상에서 3 mm의 폐합오차가 발생하였다. 전체 측선의 길이가 600 m이고 축척이 1 : 1000일 때 폐합비는?

  1. 1/200
  2. 1/300
  3. 1/400
  4. 1/500
(정답률: 63%)
  • 폐합비는 도면상의 폐합오차를 실제 지상 거리로 환산한 값과 전체 측선 길이의 비율로 계산합니다.
    ① [기본 공식] $\text{Ratio} = \frac{\text{Error} \times \text{Scale}}{\text{Total Length}}$
    ② [숫자 대입] $\text{Ratio} = \frac{3 \text{ mm} \times 1000}{600 \text{ m}} = \frac{3 \text{ m}}{600 \text{ m}}$
    ③ [최종 결과] $1/200$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 도면 재작성에 관한 규정을 설명한 것으로 옳지 않은 것은?

  1. 소관청은 도면이 훼손ㆍ마모 등으로 그 효용을 다할 수 없는 때에는 시ㆍ도지사의 승인을 얻어 다시 작성할 수 있다.
  2. 도면의 재작성은 직접자사법ㆍ간접자사법 또는 전자자동제도법에 의한다.
  3. 도곽선의 신축량이 0.5mm 이상인 경우에는 전자자동제도법에 의하여 신축을 보정한다.
  4. 도면의 경계가 불분명할 경우에는 대장을 기준으로 한다.
(정답률: 57%)
  • 도면의 경계가 불분명한 경우에는 대장이 아니라 측량결과도를 기준으로 하여 판단해야 합니다.

    오답 노트
    대장 기준: 측량결과도 기준 지번 또는 지목이 불분명한 경우에 적용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 항공사진측량에 의해 직접적으로 얻을 수 있는 성과로 옳지 않은 것은?

  1. 행정경계
  2. 토지면적
  3. 측점간거리
  4. 측점표고
(정답률: 76%)
  • 항공사진측량은 사진의 기하학적 해석과 분석을 통해 지형의 형상, 면적, 거리, 표고 등을 직접 측정할 수 있는 기술입니다.
    하지만 행정경계는 법적·행정적 결정에 의해 정해지는 경계이므로, 사진 촬영만으로는 직접적으로 얻을 수 없으며 별도의 지적 자료나 확인 절차가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 광파기측량방법으로 지적삼각점간의 거리를 5회 측정하여 평균거리 2401.234m를 얻었다. 이때 평균거리를 측정거리로 채택하기 위한 측정값의 최대값과 최소값의 허용 교차[m]는?

  1. 0.024
  2. 0.240
  3. 2.401
  4. 24.012
(정답률: 80%)
  • 광파기측량에서 평균거리를 채택하기 위한 최대값과 최소값의 허용 교차는 평균거리의 $1/10,000$을 적용합니다.
    ① [기본 공식] $허용교차 = 평균거리 \times \frac{1}{10000}$
    ② [숫자 대입] $허용교차 = 2401.234 \times \frac{1}{10000}$
    ③ [최종 결과] $허용교차 = 0.024$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 정사각형 토지의 실제면적이 3600m2인 토지를 축척 1 : 1200 지적도에 등록한 이후에 도면이 가로, 세로로 각각 0.2%씩 축소되었다면 도상면적[mm2]은?

  1. 2401
  2. 2490
  3. 2510
  4. 2601
(정답률: 57%)
  • 실제 면적을 축척으로 나누어 도상 면적을 구한 뒤, 가로와 세로의 축소율을 적용하여 최종 면적을 산출합니다.
    ① [기본 공식] $S_{도상} = \frac{S_{실제}}{축척^{2}} \times (1 - 축소율)^{2}$
    ② [숫자 대입] $S_{도상} = \frac{3600 \times 10^{6}}{1200^{2}} \times (1 - 0.002)^{2}$
    ③ [최종 결과] $S_{도상} = 2490$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 지적삼각망을 형성하는 각 삼각형에 대한 각관측결과를 만족시켜야 하는 사항들 중에서 옳지 않은 것은?

  1. 폐합 n 각형의 외각 합은 (n－2)180°가 된다.
  2. 삼각망의 각 삼각형 내각의 합은 180°가 된다.
  3. 하나의 측점 주위에 있는 모든 각의 합은 360°가 되어야 한다.
  4. 삼각망 중 임의의 한 변의 길이는 계산 순서에 관계없이 어느 변에서 계산하여도 같아야 한다.
(정답률: 90%)
  • 폐합 $n$ 각형의 내각의 합이 $(n-2)180^{\circ}$가 되는 것이 원칙입니다. 외각의 합이 아닌 내각의 합으로 정의되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 앨리데이드자의 가장자리와 시준선의 간격 차이로 인하여 발생하는 외심오차를 도상의 오차크기로 나타내면? (단, 앨리데이드자의 가장자리와 시준선의 간격은 30mm, 도면축척은 1 : M이다)

  1. 1.5/M mm
  2. 3.0/M mm
  3. 15/M mm
  4. 30/M mm
(정답률: 64%)
  • 외심오차는 앨리데이드자의 간격에 도면축척을 곱하여 산출합니다.
    ① [기본 공식] $\text{외심오차} = \text{간격} \times \text{축척}$
    ② [숫자 대입] $\text{외심오차} = 30 \times \frac{1}{M}$
    ③ [최종 결과] $\text{외심오차} = \frac{30}{M}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 지적삼각점을 측량하기 위해 GPS 관측을 실시하는 경우 유의해야 하는 사항 중 옳지 않은 것은?

  1. 관측작업시 수신 가능 위성 수는 최소 4개 이상이어야 한다.
  2. 관측작업시 기하학적위치정밀도저하율(GDOP)은 6이상이어야 한다.
  3. 고압선이 위치하고 있거나, 전파반사가 가능한 지형ㆍ지물이 많은 지역은 되도록 피하도록 한다.
  4. 관측기선의 거리를 고려하여 관측기선이 길수록 장시간 관측해야 한다.
(정답률: 85%)
  • GPS 관측 시 기하학적위치정밀도저하율(GDOP)은 값이 작을수록 정밀도가 높음을 의미하므로, 일반적으로 $3$이하로 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 도면작성에 대한 설명으로 옳지 않은 것은?

  1. 도면은 측량결과도 또는 경계점 좌표에 의하여 작성 또는 정리한다.
  2. 지적도의 도곽은 가로 30 cm, 세로 40 cm의 직사각형으로 하며, 도곽선의 수치는 좌표의 원점을 기준으로 정한다.
  3. 도면에 등록하는 경계선은 0.1 mm, 행정구역선은 0.4 mm, 삼각점은 0.2mm 폭의 선으로 제도한다.
  4. 도면에 등록하는 지번과 지목은 명조체의 2～3mm 크기로 제도한다.
(정답률: 89%)
  • 지적도의 도곽 규격은 가로 $40\text{cm}$, 세로 $30\text{cm}$의 직사각형이며, 도곽선의 수치는 좌표의 원점이 아니라 도곽선 왼쪽 아랫부분과 오른쪽 윗부분의 종횡선 교차점 바깥쪽에 붉은색 아라비아숫자로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 지형ㆍ지물 또는 구조물에 의해 경계를 설정할 때의 설명으로 옳지 않은 것은?

  1. 연접한 토지사이에 고저차가 있는 경우에는 그 지물 또는 구조물의 하부
  2. 토지가 해면 또는 수면에 접하는 경우에는 최대 만조위 또는 최대 만수위
  3. 도로, 구거 등의 토지에 절토된 부분이 있는 경우에는 그 면의 상부
  4. 공유수면 매립지의 토지 중 제방을 편입하여 등록하는 경우에는 제방의 안쪽 하단 부분
(정답률: 93%)
  • 지형 및 구조물에 의한 경계 설정 기준에 관한 문제입니다. 공유수면 매립지의 제방을 편입하여 등록하는 경우에는 제방의 안쪽 하단 부분이 아니라 제방의 바깥쪽 하단 부분을 경계로 설정해야 합니다.

    오답 노트
    연접 토지 고저차: 하부 기준 맞음
    해면/수면 접함: 최대 만조위/만수위 기준 맞음
    절토 부분: 면의 상부 기준 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 지구 구면의 편평률이 1/298에서 1/400로 변화를 가정한다면 적도 반지름은 상대적으로 (A)가 되고, 극 반지름은 상대적으로 (B)가 된다고 할 때 각각의 증감에 대한 표현으로 옳은 것은?

  1. (A) 증가, (B) 증가
  2. (A) 증가, (B) 감소
  3. (A) 감소, (B) 감소
  4. (A) 감소, (B) 증가
(정답률: 70%)
  • 편평률 $f$는 $\frac{a-b}{a}$ (여기서 $a$는 적도 반지름, $b$는 극 반지름)로 정의됩니다. 편평률이 $1/298$에서 $1/400$로 작아진다는 것은 구면에 더 가까워진다는 의미입니다. 즉, 적도 반지름 $a$는 상대적으로 감소하고, 극 반지름 $b$는 상대적으로 증가하여 두 반지름의 차이가 줄어들게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림과 같이 a, b, c 3개의 각을 관측하였다. 오차를 보정한 각 a와 각 c의 조정각은? (단, a＝35° 12′20″, b＝30° 10′10″, c＝65° 22′45″이다)

  1. (a) 35˚ 12′15″, (c) 65˚ 22′40″
  2. (a) 35˚ 12′15″, (c) 65˚ 22′50″
  3. (a) 35˚ 12′25″, (c) 65˚ 22′40″
  4. (a) 35˚ 12′25″, (c) 65˚ 22′50″
(정답률: 82%)
  • 관측된 각의 합과 이론적 합의 차이(오차)를 계산하여 각 각도에 균등하게 배분합니다.
    이론적으로 $a + b = c$여야 하나, 실제 관측값은 $35^{\circ} 12' 20'' + 30^{\circ} 10' 10'' = 65^{\circ} 22' 30''$이며, 이는 $c$값인 $65^{\circ} 22' 45''$보다 $15''$ 작습니다.
    오차 $15''$를 3개의 각에 배분하면, 작은 각인 $a, b$에는 $+5''$를, 큰 각인 $c$에는 $-5''$를 적용합니다.
    ① [각 a 조정] $35^{\circ} 12' 20'' + 5'' = 35^{\circ} 12' 25''$
    ② [각 c 조정] $$65^{\circ} 22' 45'' - 5'' = 65^{\circ} 22' 40''$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
