기계가공기능장 필기 기출문제복원 (2002-07-21)

기계가공기능장 2002-07-21 필기 기출문제 해설

이 페이지는 기계가공기능장 2002-07-21 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계가공기능장
(2002-07-21 기출문제)

목록

1과목: 임의 구분

1. 압축공기 윤활기의 원리는?

  1. 벤투리의 원리
  2. 연속의 법칙
  3. 베르누이의 원리
  4. 파스칼의 원리
(정답률: 50%)
  • 압축공기 윤활기는 유체 흐름의 단면적이 좁아지는 부분에서 유속이 증가하고 압력이 낮아지는 벤투리의 원리를 이용하여, 낮은 압력 지점에서 오일을 흡입하여 공기 흐름에 혼합시키는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 유압 실린더의 출력을 가장 올바르게 설명한 것은?

  1. 유압 실린더에 공급된 압력
  2. 유압 실린더 튜브에 작용하는 힘
  3. 피스톤 로드에 의해 전달되는 기계적인 힘
  4. 유압 실린더 헤드가 받는 힘의 중량
(정답률: 80%)
  • 유압 실린더의 출력은 유압 에너지가 기계적 에너지로 변환되어 최종적으로 피스톤 로드를 통해 외부로 전달되는 기계적인 힘을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 그림에 해당되는 용어는?

  1. 에어드라이어
  2. 필터
  3. 드레인 배출기
  4. 열 교환기
(정답률: 90%)
  • 제시된 기호 는 공압 및 유압 회로도에서 불순물을 제거하는 필터를 나타내는 표준 심볼입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공기압 장치 중 공기압회로의 이물질을 제거하는 장치를 무엇이라고 하는가?

  1. 윤활기
  2. 필터
  3. 조절기
  4. 에어탱크
(정답률: 96%)
  • 필터는 압축공기 속에 포함된 먼지, 수분, 유분 등의 이물질을 걸러내어 회로의 오염을 방지하고 장치의 수명을 연장하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 기호의 명칭으로 올바른 것은?

  1. 파일럿 작동형 시퀀스밸브
  2. 무부하 릴리프밸브
  3. 일정비율 감압밸브
  4. 브레이크밸브
(정답률: 78%)
  • 제시된 기호 는 2차측 압력을 일정하게 유지하면서 1차측 압력과 일정한 비율로 제어하는 일정비율 감압밸브의 회로 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 일감의 평면이나 원주면에 정확한 간격으로 구멍을 뚫거나 다른 기계가공 작업에 사용하기 위하여 필요한 지그는?

  1. 리프지그
  2. 분할지그
  3. 채널지그
  4. 박스지그
(정답률: 45%)
  • 평면이나 원주면에 일정한 간격으로 구멍을 뚫거나 가공하기 위해 공작물을 정확하게 분할하여 고정하는 지그는 분할지그입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 드릴지그를 구성하는 3대 요소에 해당되지 않는 것은?

  1. 위치결정
  2. 체결
  3. 공구의 안내
  4. 공작물 받침대
(정답률: 70%)
  • 드릴 지그의 3대 핵심 요소는 공작물을 정확한 위치에 고정하는 위치결정, 공작물이 움직이지 않게 하는 체결, 그리고 드릴의 진입 경로를 잡아주는 공구의 안내입니다.

    오답 노트
    공작물 받침대: 지그의 보조적인 구성 요소일 뿐 3대 핵심 요소에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 4개의 링크로 된 연쇄에서 그 순간 중심의 총수는?

  1. 4개
  2. 2개
  3. 6개
  4. 8개
(정답률: 56%)
  • 4절 링크 기구에서 순간 중심의 개수를 구하는 공식은 $n(n-1)/2$ 입니다.
    ① [기본 공식] $N = \frac{n(n-1)}{2}$
    ② [숫자 대입] $N = \frac{4(4-1)}{2}$
    ③ [최종 결과] $N = 6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 드릴 지그 설계 순서를 기술한 것이다. 이중 가장 우선적으로 고려하여야 할 사항은?

  1. 지그의 높이와 두께 결정
  2. 부싱의 외경 결정
  3. 부싱의 내경 결정
  4. 드릴 지름의 결정
(정답률: 92%)
  • 드릴 지그 설계 시 가장 먼저 결정되어야 하는 것은 가공할 구멍의 크기입니다. 드릴 지름이 결정되어야 이를 바탕으로 부싱의 내경, 외경, 그리고 지그의 전체적인 치수를 순차적으로 결정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 원통체 공작물의 위치 결정 방법 중 중심을 항상 동일 위치에 설치되도록 지지하는 방법은?

  1. 척 지지구
  2. 평면 지지구
  3. 직각 지지구
  4. V-Block 지지구
(정답률: 83%)
  • V-Block 지지구는 V자형 홈을 통해 원통형 공작물의 중심축을 항상 동일한 위치에 고정시켜 지지할 수 있는 최적의 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 광파간섭 현상을 이용한 측정기는?

  1. 공구현미경
  2. 오토콜리메이터
  3. 옵티컬플랫
  4. NF식 표면거칠기 측정기
(정답률: 45%)
  • 옵티컬플랫은 빛의 간섭 현상을 이용하여 표면의 평면도나 광학적 평면을 측정하는 정밀 측정기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 미터 나사에 대해 와이어의 지름 d=2.866mm의 3침을 사용하여 마이크로미터의 측정값 M=49.085mm를 얻었다. 이 나사의 유효지름은 몇 mm인가? (단, 피치 P는 2mm이다.)

  1. 34.755
  2. 36.219
  3. 38.755
  4. 42.219
(정답률: 65%)
  • 3침법을 이용한 나사의 유효지름 측정 원리를 적용합니다.
    ① [기본 공식] $E = \frac{M - 3d}{1}$
    ② [숫자 대입] $E = 49.085 - 3 \times 2.866$
    ③ [최종 결과] $E = 42.219$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 테스트 인디케이터와 비교할 때 다이얼 게이지의 특징이 아닌 것은?

  1. 측정범위가 넓다.
  2. 타원 측정이 용이하다.
  3. 직접 측정이 편리하다.
  4. 동적 측정이 가능하다.
(정답률: 44%)
  • 다이얼 게이지는 측정 범위가 넓고 동적 측정 및 타원 측정이 용이하지만, 측정자와 측정물 사이의 간격이 필요하여 직접 측정보다는 비교 측정에 특화되어 있습니다.

    오답 노트
    직접 측정이 편리하다: 테스트 인디케이터가 좁은 공간이나 직접 측정에 더 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. N.P.L식 각도 게이지의 설명 중 틀린 것은?

  1. 게이지면을 반사면으로 사용하면 각도의 비교측정이 가능하다.
  2. 블록게이지와 같이 밀착하여 사용할 수 있다.
  3. 게이지 하나하나 및 조립후의 정도는 약 3∼6"가 된다.
  4. 조합할 때 홀더가 필요하다.
(정답률: 46%)
  • N.P.L식 각도 게이지는 블록 게이지와 유사하게 정밀하게 제작되어 밀착 사용이 가능하며, 반사면을 이용한 비교 측정과 약 $3\sim6''$의 높은 정밀도를 가집니다.

    오답 노트
    조합할 때 홀더가 필요하다: N.P.L식은 홀더 없이 블록 게이지처럼 직접 조합하여 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 1/20mm 버니어 캘리퍼스의 주척(어미자)과 부척(아들자)의 관계를 설명한 것 중 옳은 것은?

  1. 주척이 1눈금이 1mm, 부척의 눈금이 12mm를 25등분 한 것.
  2. 주척의 1눈금이 1mm, 부척의 눈금이 19mm를 20등분 한 것.
  3. 주척의 1눈금이 0.5mm, 부척의 눈금이 19mm를 25등분 한 것.
  4. 주척의 1눈금이 0.5mm, 부척의 눈금이 24mm를 25등분 한 것.
(정답률: 79%)
  • 버니어 캘리퍼스의 최소 읽기 값은 주척의 최소 눈금에서 부척의 1눈금을 뺀 값입니다. $1/20\text{mm}$ 정밀도의 경우 주척 1눈금이 $1\text{mm}$일 때, 부척의 20등분 한 눈금이 $19\text{mm}$여야 $1 - \frac{19}{20} = 0.05\text{mm}$($1/20\text{mm}$)가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. CAD 시스템의 입력장치 중 화면에 접촉하여 명령어 선택이나 좌표입력이 가능한 것은?

  1. 트랙 볼
  2. 라이트 펜
  3. 조이스틱
  4. 태블릿
(정답률: 69%)
  • 라이트 펜은 CRT 화면에 직접 접촉하여 좌표를 입력하거나 명령어를 선택할 수 있는 직접 입력 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 지역 통신망(LAN)시스템의 주요 특징이 아닌 것은?

  1. 가격면에서 저렴한 정보통신 시스템이다.
  2. 정보 통신망 구성요소 간에 신뢰성이 높다.
  3. 신규장비를 전송매체로 첨가하기가 어렵다.
  4. 자료의 전송속도가 빠르다.
(정답률: 87%)
  • LAN(지역 통신망)은 좁은 지역 내에서 고속 전송이 가능하며, 구성이 유연하여 신규 장비를 추가하기가 매우 쉽다는 특징이 있습니다.

    오답 노트
    신규장비를 전송매체로 첨가하기가 어렵다: LAN은 확장성과 유연성이 뛰어나 장비 추가가 쉽습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. CNC선반의 프로그램에서 G27의 의미는?

  1. 밀리(mm) 자료입력
  2. 인치(Inch) 자료입력
  3. 자동 원점 복귀
  4. 기계 원점 복귀 확인
(정답률: 62%)
  • CNC 선반의 G-코드 중 G27은 기계의 원점 복귀 상태를 확인하는 명령어로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 머시닝센터에서 4날 - ø 30 엔드밀을 사용하여 SM45C를 가공하고자 한다. 가공 프로그램에 얼마의 이송량으로 지령해야 가장 적당한가? (단, SM45C의 절삭속도는 80m/min, 공구의 날당 이송량은 0.5mm 이다.)

  1. 1200 mm/min
  2. 1500 mm/min
  3. 1700 mm/min
  4. 1900 mm/min
(정답률: 54%)
  • 절삭속도와 공구의 회전수, 날 수를 이용하여 테이블 이송속도를 구하는 문제입니다.
    ① [기본 공식]
    $n = \frac{1000 \times V}{\pi \times d}$
    $F = f_z \times z \times n$
    ② [숫자 대입]
    $n = \frac{1000 \times 80}{3.14 \times 30} = 847.1$
    $F = 0.5 \times 4 \times 847.1$
    ③ [최종 결과]
    $F = 1694.2$
    계산 결과 약 $1700\text{ mm/min}$이 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 현재 각종 CNC 공작기계에 이용되고 있는 서보제어방식은 다음의 4가지로 분류될 수 있다. 정밀도가 높은 순서에서 낮은 순서로 나열된 것은?

  1. ④ - ③ - ② - ①
  2. ① - ② - ③ - ④
  3. ④ - ② - ③ - ①
  4. ④ - ② - ① - ③
(정답률: 50%)
  • CNC 서보제어방식은 피드백의 정밀도와 제어 범위에 따라 정밀도가 결정됩니다. 복합서보방식이 가장 정밀하며, 그 다음으로 폐쇄회로, 반폐쇄회로, 그리고 피드백이 없는 개방회로방식 순으로 정밀도가 낮아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 다음은 물류시스템을 구성하는 서보시스템이다. 해당 사항이 아닌 것은?

  1. 보관시스템
  2. 수송시스템
  3. 가공시스템
  4. 하역시스템
(정답률: 84%)
  • 물류시스템은 물품의 흐름을 관리하는 시스템으로, 보관시스템, 수송시스템, 하역시스템이 핵심 구성 요소입니다. 가공시스템은 물품의 형태를 변형시키는 제조 공정에 해당하므로 물류시스템의 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 자동화 시스템을 구성할 때 주요 3요소에 해당되지 않는 것은?

  1. 센서
  2. 프로세서
  3. 액추에이터
  4. 소프트웨어
(정답률: 50%)
  • 자동화 시스템의 하드웨어적 주요 3요소는 정보를 감지하는 센서, 판단 및 제어를 수행하는 프로세서, 실제 동작을 수행하는 액추에이터입니다. 소프트웨어는 이를 구동하기 위한 프로그램 영역으로 3대 구성 요소(하드웨어)에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 실린더 기호의 명칭을 설명한 것 중 옳은 것은?

  1. 램형실린더
  2. 단동 텔레스코프형 실린더
  3. 스프링붙이 복동 실린더
  4. 쿠션붙이 복동 실린더
(정답률: 51%)
  • 제시된 이미지 의 기호는 실린더 양단에 충격을 완화하기 위한 쿠션 장치가 부착되어 있고, 양방향으로 공압/유압이 공급되는 복동 실린더를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중에서 부르동관에 대한 설명 중 가장 옳은 것은?

  1. 압력을 검출하는데 사용된다.
  2. 유량을 검출하는데 사용된다.
  3. 온도을 검출하는데 사용된다.
  4. 유속을 검출하는데 사용된다.
(정답률: 46%)
  • 부르동관은 내부 압력이 가해지면 관이 펴지려는 성질을 이용하여 압력을 측정하는 대표적인 압력 검출 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

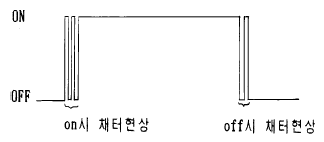

25. 기계적스위치가 -,ON-OFF할때 순간적인 상태에서 스위치의 접점이 단시간 이내에 단속한 후 최후 ON 또는 OFF로 낙착되는 현상을 채터라고 한다. 채터에 대한 설명중 틀린 것은?

  1. 리드스위치, 토글스위치, 로터리스위치 등의 접점스위치는 모두 채터가 나타난다.
  2. 강전회로에서의 채터는 응답이 빠르지 않아 무시해도 된다.
  3. 전자 회로에서는 오동작의 원인이 된다.
  4. 트랜지스터나 IC회로에서도 채터가 발생된다.
(정답률: 40%)
  • 채터(Chatter)는 기계적 접점이 닫히거나 열릴 때 물리적인 탄성으로 인해 짧은 시간 동안 여러 번 온/오프가 반복되는 현상입니다.

    오답 노트
    트랜지스터나 IC회로: 반도체 소자를 이용한 전자 스위칭 방식이므로 물리적 접점이 없어 채터 현상이 발생하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. ø30mm 드릴로 연강판에 90mm 깊이의 구멍을 뚫을려고 한다. 길이방향 이송을 0.1 mm/rev으로 하고 드릴 끝 원추 각도를 118° 로 한다면 소요되는 시간은? (단, 절삭속도는 20m/min으로 한다.)

  1. 2분 23초
  2. 3분 13초
  3. 3분 33초
  4. 4분 40초
(정답률: 36%)
  • 드릴 가공 시간은 회전수와 이송 속도, 그리고 드릴 끝부분의 원추 형상으로 인한 추가 이동 거리를 고려하여 계산합니다.
    ① [기본 공식]
    $T = \frac{L + 0.3 \times D}{f \times n}$
    $n = \frac{1000 \times V}{\pi \times D}$
    ② [숫자 대입]
    $n = \frac{1000 \times 20}{3.14 \times 30} = 212.3$
    $T = \frac{90 + 0.3 \times 30}{0.1 \times 212.3} = \frac{99}{21.23} = 4.66$
    ③ [최종 결과]
    $T = 4분 40초$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 레이저(LASER)가공의 특징 설명 중 틀린 것은?

  1. 비접촉 가공으로 공구마모가 없다.
  2. 자동 가공이 가능하다.
  3. 높은 에너지를 집중시킴으로써 열에 의한 변형이 많다.
  4. 금속 및 비금속 어느 재료라도 가공이 가능하다.
(정답률: 71%)
  • 레이저 가공은 고에너지 빔을 매우 좁은 영역에 집중시켜 국부적으로만 가열하므로, 가공 부위 외의 열 영향이 적어 열 변형이 매우 적은 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 블록게이지(Block gauge)를 제작하려 한다. 최종 다듬질은 어떤 가공을 하는가?

  1. 방전가공
  2. 래핑
  3. 수퍼피니싱
  4. 액체호닝
(정답률: 85%)
  • 블록게이지 제작 시 매우 높은 정밀도와 표면 거칠기를 얻기 위해 최종 다듬질 단계에서는 미세한 입자를 이용해 표면을 깎아내는 래핑 가공을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 보통 호빙머신으로 깎을수 없는 기어는 다음의 어느 것인가?

  1. 스퍼기어(spur gear)
  2. 헬리컬 기어(helical gear)
  3. 웜 기어(worm gear)
  4. 베벨기어(bevel gear)
(정답률: 46%)
  • 호빙머신은 호브 커터를 사용하여 스퍼기어, 헬리컬 기어, 웜 기어 등을 가공할 수 있으나, 축이 교차하는 형태의 베벨기어는 일반적인 호빙 방식으로 가공할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 연삭작업에서 연삭력 P = 15kg, 절삭속도 V = 35m/sec 일때 연삭동력은 얼마인가? (단, 기계효율은 100%로 가정한다.)

  1. 0.12 PS
  2. 3 PS
  3. 0.63 PS
  4. 7 PS
(정답률: 16%)
  • 연삭동력은 연삭력과 절삭속도의 곱으로 계산하며, PS 단위로 환산하기 위해 $735$ (또는 $75 \times 9.8$)로 나누어 줍니다.
    ① [기본 공식]
    $$P = \frac{F \times V}{735}$$
    ② [숫자 대입]
    $$P = \frac{15 \times 35 \times 60}{735}$$
    ③ [최종 결과]
    $$P = 7$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 센터리스 연삭기계에서 조정 숫돌차의 바깥지름이 300mm이고 회전수가 25rpm,경사각이 5° 라면 1분간의 이동 속도는?

  1. 6.52 m/min
  2. 8.86 m/min
  3. 2.05 m/min
  4. 4.45 m/min
(정답률: 48%)
  • 조정 숫돌의 지름, 회전수, 경사각을 이용하여 1분간의 이동 속도를 구하는 공식입니다.
    ① [기본 공식]
    $$V = \frac{\pi d n \sin \alpha}{1000}$$
    ② [숫자 대입]
    $$V = \frac{3.14 \times 300 \times 25 \times \sin 5^{\circ}}{1000}$$
    ③ [최종 결과]
    $$V = 2.05$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 평밀링 커터에 의한 절삭에서 1개의 날이 깍아내는 칩의 두께를 구하는 식을 나타낸 것은? (단, 절삭부의 폭을 b, 절삭깊이를 d, 테이블의 매분당 이송을 f, 커터의 외경을 D, 회전수(rpm)를 n, 날의 수를 Z로 한다.)

(정답률: 65%)
  • 평밀링 커터 절삭 시 1개의 날이 깎아내는 칩의 두께는 이송 속도, 회전수, 날 수 및 커터의 직경과 절삭 깊이의 관계에 의해 결정됩니다.
    $$\frac{f}{nZ} \sqrt{\frac{d}{D}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 밀링머신에서 원주를 씩으로 등분하려면 다음 어느 방법이 적당한가?

  1. 18개 구멍자리에 4구멍씩 회전
  2. 18개 구멍자리에 14구멍씩 회전
  3. 27개 구멍자리에 4구멍씩 회전
  4. 27개 구멍자리에 14구멍씩 회전
(정답률: 40%)
  • 분할 헤드의 핸들 회전수 $n$은 $\frac{n}{40} = \frac{N}{Z}$ 공식을 사용합니다. 여기서 $Z$는 분할 수 $4\frac{2}{3} = \frac{14}{3}$이고, $N$은 회전수입니다.
    ① [기본 공식] $n = \frac{40 \times N}{Z}$ 회전수 = (분할상수 $\times$ 구멍수) / 분할수
    ② [숫자 대입] $n = \frac{40 \times 1}{\frac{14}{3}} = \frac{120}{14} = \frac{60}{7} = 8\frac{4}{7}$
    ③ [최종 결과] 분모가 7이므로 27개 구멍자리에 14구멍씩 회전하는 방식(또는 약분된 비율)을 통해 $4\frac{2}{3}$ 등분을 구현합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 길이 200mm, 지름 20mm인 둥근 공작물을 절삭속도 80m/min로 1회 선삭하려면 절삭시간은 약 얼마나 걸리는 가? (단, 이송속도는 0.1 mm/rev이다.)

  1. 3.1분
  2. 5.2분
  3. 0.5분
  4. 1.6분
(정답률: 59%)
  • 절삭시간은 가공 길이를 (회전수 $\times$이송속도)로 나누어 계산하며, 회전수는 절삭속도와 지름의 관계식으로 구합니다.
    ① [기본 공식] $T = \frac{L}{\frac{V}{\pi D} \times f}$ 절삭시간 = 길이 / (회전수 $\times$이송속도)
    ② [숫자 대입] $T = \frac{200}{\frac{80}{\pi \times 20} \times 0.1}$
    ③ [최종 결과] $T = 1.6$ 분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 선반작업을 할 때 가공물의 중심을 구하는 방법이다. 적당한 방법이 아닌 것은?

  1. 센터링 머신을 사용한다.
  2. 브이블록(V-Block)과 서피스 게이지를 사용한다.
  3. 버니어 캘리퍼스를 사용한다.
  4. 센터링자를 사용한다.
(정답률: 80%)
  • 가공물의 중심을 찾기 위해서는 센터링 머신, 센터링자, 또는 V-블록과 서피스 게이지를 이용한 측정법을 사용합니다.

    오답 노트
    버니어 캘리퍼스를 사용한다: 버니어 캘리퍼스는 외경, 내경, 깊이를 측정하는 도구이며 중심 위치를 직접 찾는 도구가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 선반작업에서 비절삭저항이 ks[kgf/mm2] 인 피삭재를 절삭속도 V[m/min]로 절삭면적이 F[mm2]가 되게 가공할 때 공구에 걸리는 절삭동력 N[PS]은?

(정답률: 58%)
  • 절삭동력은 절삭저항(비절삭저항 $\times$ 절삭면적)과 절삭속도의 곱을 마력 환산 계수로 나누어 계산합니다.
    ① [기본 공식] $N = \frac{F \times ks \times V}{75 \times 60}$ 절삭동력 = (절삭면적 $\times$ 비절삭저항 $\times$ 절삭속도) / (마력상수 $\times$ 분단위 환산)
    ② [숫자 대입] $N = \frac{F \times ks \times V}{75 \times 60}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 내용은 세라믹공구(ceramic tool)에 대하여 설명한 것이다. 틀린 것은?

  1. 산화알루미늄의 미분말을 소결한 재료이다.
  2. 고속절삭이 가능하다.
  3. 충격에 약하다.
  4. 경도와 인성이 높다.
(정답률: 79%)
  • 세라믹 공구는 산화알루미늄($Al_2O_3$) 등의 미분말을 소결하여 제작하며, 경도가 매우 높고 내열성이 뛰어나 고속 절삭이 가능하지만, 취성이 커서 충격에 매우 약한 특성을 가집니다.

    오답 노트
    경도와 인성이 높다: 경도는 매우 높으나 인성(질긴 성질)은 매우 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 테일러(Taylor)의 공구 수명 방정식은 다음 중 어느 것인가? (단, V:절삭속도, T:공구수명, n:속도곡선의 지수, C:상수 이다.)

(정답률: 48%)
  • 테일러의 공구 수명 방정식은 절삭속도 $V$와 공구 수명 $T$ 사이의 관계를 나타내는 식으로, 수명 $T$의 $1/n$ 제곱이 상수 $C$를 속도 $V$로 나눈 값과 같다는 관계를 가집니다.
    $$\text{정답 식: } T^{\frac{1}{n}} = \frac{C}{V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 절삭제를 사용함으로써 절삭 저항을 감소 시킨다. 다음 사항 중 틀린 것은?

  1. 절삭 칩의 접촉 길이가 감소하므로
  2. 소비동력이 적어지므로
  3. 날 끝과 칩, 다듬면 사이의 윤활 작용으로
  4. 마찰이 적어지므로
(정답률: 55%)
  • 절삭유를 사용하면 마찰 감소, 윤활 작용, 칩 접촉 길이 감소 등을 통해 절삭 저항을 줄일 수 있습니다. 하지만 소비동력이 적어지는 것은 절삭 저항 감소에 따른 '결과'이지, 절삭유를 사용하여 저항을 감소시키는 '원인'이나 '방법'이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 절삭율을 나타내는 것으로 올바른 것은?

  1. 절삭속도 × 절삭깊이
  2. 절삭속도 × 이송
  3. 절삭속도 × 절삭면적
  4. 절삭깊이 × 매분회전수
(정답률: 74%)
  • 절삭율은 단위 시간당 제거되는 금속의 체적을 의미하며, 절삭속도와 절삭면적(절삭깊이 × 이송)의 곱으로 계산됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 다음은 기계 작업에서의 안전수칙을 나타낸 것이다. 틀린 것은?

  1. 기계 위의 칩은 손으로 만져서는 안된다
  2. 이송을 걸어 놓은 채 기계를 정지해 두어서는 안된다
  3. 절삭공구는 길게 설치하고 절삭성이 나쁘면 곧 바꾼다
  4. 칩이 비산할 때는 보호 안경을 사용한다
(정답률: 91%)
  • 절삭공구는 강성을 확보하여 진동을 방지하기 위해 가능한 한 짧게 설치하는 것이 원칙입니다. 길게 설치할 경우 떨림이 발생하여 가공 정밀도가 떨어지고 공구 파손의 위험이 커집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 주철을 절삭할 때 일반적인 칩의 형태는?

  1. 전단형
  2. 경작형
  3. 균열형
  4. 유동형
(정답률: 50%)
  • 주철은 취성이 강한 재료이기 때문에 절삭 시 칩이 연속적으로 나오지 않고 작은 조각으로 부서지는 균열형(분단형) 칩이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 절삭저항은 3분력으로 나눌 수 있다. 이에 속하지 않는 것은?

  1. 주분력
  2. 종분력
  3. 횡분력
  4. 배분력
(정답률: 90%)
  • 절삭저항은 공구의 진행 방향과 수직/수평 성분으로 나뉘는 주분력, 배분력, 횡분력의 3분력으로 구성됩니다.

    오답 노트
    종분력: 절삭저항의 3분력 구성 요소에 해당하지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 속도열 중에서 직경이 작은 곳에서도 회전수의 간격이 밀집되어 있지 않고 하강율이 일정한 속도열은 어느 것인가?

  1. 등차 급수 속도열
  2. 등비 급수 속도열
  3. 대수 급수 속도열
  4. 역비 급수 속도열
(정답률: 74%)
  • 등비 급수 속도열은 인접한 속도 간의 비율이 일정하여, 회전수가 낮거나 높은 구간에서도 하강률이 일정하게 유지되는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 공작기계의 직선운동기구에 사용되는 유압식 기구의 장점이 아닌 것은?

  1. 무단 변속이 가능하다.
  2. 충격과 진동이 적은 운전이 가능하다.
  3. 과부하에 대하여 파괴될 우려가 적다.
  4. 전동비가 일정하게 유지된다.
(정답률: 35%)
  • 유압식 기구는 유체의 압력을 이용하므로 제어가 유연하여 무단 변속이 가능하고 충격 흡수력이 좋지만, 전동비가 일정하게 유지되는 것은 기어와 같은 기계식 전동 장치의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 정(Chisel)을 그라인더 휠에서 연삭할 때 주의할 점을 옳게 말한 것은?

  1. 상온에서 절단하는 평정의 날끝은 60° 로 연마한다
  2. 연마할 때 청색으로 변하면 힘을 적당히 주어 잘 연마한다
  3. 정은 항상 머리부분을 평편하게 연마하여야 한다
  4. 너무 힘을 주어 연마하면 과열되어 담금질 강도가 증가한다
(정답률: 67%)
  • 정의 머리 부분을 평평하게 연마해야 망치로 타격할 때 힘이 고르게 전달되고 안전하게 작업할 수 있습니다.

    오답 노트
    상온 절단 평정 날끝: 보통 $60^{\circ}$가 아닌 $50^{\sim}60^{\circ}$ 범위에서 용도에 따라 조절함
    청색 변색: 과열로 인한 연화 현상이므로 즉시 중단해야 함
    과열 시 강도: 담금질 효과가 사라져 강도가 저하됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 프레스의 작업시작전 점검사항으로 가장 중요한 것은?

  1. 기계의 공유 유무를 확인한다.
  2. 전원의 단전 유무를 확인한다.
  3. 클러치 상태를 점검한다.
  4. 상하 형틀의 클리어런스를 점검한다.
(정답률: 74%)
  • 프레스 작업 시작 전에는 동력 전달 장치인 클러치의 상태를 점검하여 오작동으로 인한 안전사고를 예방하는 것이 가장 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 금속재료 중 공업용으로 가장 많이 사용되는 금속의 성질 중 관계없는 것은?

  1. 취성
  2. 강도
  3. 연성
  4. 경도
(정답률: 72%)
  • 공업용 금속 재료는 외부 힘에 견디는 강도, 변형이 가능한 연성, 표면의 딱딱함인 경도가 중요하게 고려됩니다.

    오답 노트
    취성: 재료가 변형되지 않고 갑자기 파괴되는 성질로, 공업용 재료에서는 일반적으로 피해야 할 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 텅스텐에 탄소를 소결한 합금으로 내마모성이 우수하며 대량 생산용으로 적당한 금형재료는?

  1. 함금공구강
  2. 고속도강
  3. 초경합금
  4. 다이스강
(정답률: 56%)
  • 텅스텐(W)과 탄소(C)를 주성분으로 하여 소결시킨 초경합금은 경도가 매우 높고 내마모성이 뛰어나 대량 생산용 금형 및 절삭 공구 재료로 최적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 탄소(C)를 0.2∼0.3% 함유하며 건축,조선,교량 기계부품 제작에 널리 사용하는 강은?

  1. 반연강
  2. 반경강
  3. 경강
  4. 최경강
(정답률: 41%)
  • 탄소 함유량에 따른 강의 분류 중 탄소 함유량이 $0.2\sim0.3\%$인 강은 반연강이며, 기계적 성질이 적당하여 건축, 조선, 교량 및 기계 부품 제작에 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 고속도강을 담금질 한 후 뜨임은 몇 도(℃)에서 하는가?

  1. 450∼500
  2. 550∼600
  3. 650∼700
  4. 750∼800
(정답률: 58%)
  • 고속도강은 담금질 후 잔류 오스테나이트를 제거하고 경도를 안정시키기 위해 일반적으로 $550\sim 600\text{℃}$ 범위에서 뜨임 처리를 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. Al-Si-Ni합금에 2-4% Cu를 첨가한 합금을 무엇이라고 하는가?

  1. 알코아
  2. 로엑스
  3. 라우탈
  4. Y합금
(정답률: 34%)
  • Al-Si-Ni 합금에 $2\sim 4\%$의 구리(Cu)를 첨가하여 강도를 높인 합금을 알코아라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 내약품성, 내부식성이 우수하여 화학공업용 펌프,디젤기관의 밸브, 증기터빈의 날개 등에 널리 쓰이는 니켈합금은?

  1. 합금 콘스탄탄
  2. 합금 모넬메탈
  3. 양백
  4. 알루멜
(정답률: 51%)
  • 합금 모넬메탈은 니켈(Ni)과 구리(Cu)의 합금으로, 내약품성과 내부식성이 매우 뛰어나 화학공업용 펌프, 디젤기관 밸브, 증기터빈 날개 등에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 소결 산화물 공구인 세라믹 공구의 주성분은?

  1. Co-Cr-W-C
  2. Al2O3
  3. W-Cr-V-Fe-C
  4. Fe-C-Cr
(정답률: 62%)
  • 세라믹 공구는 소결 산화물 공구의 일종으로, 주성분은 산화알루미늄인 $\text{Al}_2\text{O}_3$ (Al2O3)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 공급자에 대한 보호와 구입자에 대한 보증의 정도를 규정해 두고 공급자의 요구와 구입자의 요구 양쪽을 만족하도록 하는 샘플링 검사방식은?

  1. 규준형 샘플링 검사
  2. 조정형 샘플링 검사
  3. 선별형 샘플링 검사
  4. 연속생산형 샘플링 검사
(정답률: 46%)
  • 공급자의 보호(생산자 위험)와 구입자의 보증(소비자 위험) 정도를 미리 규정하여 양측의 요구를 동시에 만족시키는 샘플링 검사 방식은 규준형 샘플링 검사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 표는 어느 회사의 월별 판매실적을 나타낸 것이다. 5개월 이동평균법으로 6월의 수요를 예측하면?

  1. 150
  2. 140
  3. 130
  4. 120
(정답률: 79%)
  • 이동평균법은 예측 시점 이전의 일정 기간 동안의 실제 수요 평균을 다음 기의 예측치로 사용하는 방법입니다.
    ① [기본 공식]
    $$\text{예측치} = \frac{\sum \text{과거 수요}}{\text{기간}}$$
    ② [숫자 대입]
    $$\text{예측치} = \frac{100 + 110 + 120 + 130 + 140}{5}$$
    ③ [최종 결과]
    $$\text{예측치} = 120$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. u 관리도의 공식으로 가장 올바른 것은?

(정답률: 72%)
  • 단위당 결함 수($u$)를 관리하는 $u$ 관리도의 관리한계선 공식은 평균 결함 수에 $3\sigma$를 더하거나 뺀 형태입니다.
    $$\bar{u} \pm 3 \sqrt{\frac{\bar{u}}{n}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 도수분포표를 만드는 목적이 아닌 것은?

  1. 데이터의 흩어진 모양을 알고 싶을 때
  2. 많은 데이터로부터 평균치와 표준편차를 구할 때
  3. 원 데이터를 규격과 대조하고 싶을 때
  4. 결과나 문제점에 대한 계통적 특성치를 구할 때
(정답률: 51%)
  • 도수분포표는 데이터의 분포 상태, 평균, 표준편차 확인 및 규격 대조를 위해 작성합니다. 결과나 문제점에 대한 계통적 특성치를 구하는 것은 파레토 그림이나 특성요인도 등의 품질관리 도구의 목적에 가깝습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 설비의 구식화에 의한 열화는?

  1. 상대적 열화
  2. 경제적 열화
  3. 기술적 열화
  4. 절대적 열화
(정답률: 39%)
  • 설비 자체가 물리적으로 마모된 것이 아니라, 더 성능이 좋은 신형 설비가 등장함에 따라 상대적으로 가치가 떨어지는 현상을 상대적 열화라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 모든작업을 기본동작으로 분해하고 각 기본동작에 대하여 성질과 조건에 따라 정해놓은 시간치를 적용하여 정미시간을 산정하는 방법은?

  1. PTS법
  2. WS법
  3. 스톱워치법
  4. 실적기록법
(정답률: 74%)
  • PTS법(Predetermined Time System)은 작업 동작을 기본 요소로 분해하고, 미리 정해진 표준 시간치를 적용하여 정미시간을 산정하는 기법입니다.

    오답 노트
    스톱워치법: 실제 작업 시간을 직접 측정하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
