기계가공기능장 필기 기출문제복원 (2010-03-28)

기계가공기능장
(2010-03-28 기출문제)

목록

1과목: 임의 구분

1. 유압장치에 대비하여 공기압 장치의 장점이 아닌 것은?

  1. 에너지로서 저장성이 있다.
  2. 인화의 위험이 없다.
  3. 균일한 속도를 얻기 쉽다.
  4. 환경오염이 거의 없다.
(정답률: 54%)
  • 공기압 장치는 에너지로서 저장성이 있고, 인화의 위험이 없으며, 환경오염이 거의 없다는 장점이 있지만, 유압장치와 달리 균일한 속도를 얻기 쉽지 않다는 단점이 있다. 이는 공기압의 압축성 때문에 발생하는 것으로, 유압장치는 압축성이 없기 때문에 균일한 속도를 얻기 쉽다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 공기의 공급량(체적 유량)이 일정한 시스템에서 지름 0mm인 공갑 호스를 사용할 때 공기의 속도는 L이다. 이 호스를 지름 10mm로 바꾸었다면 공기의 속도는 얼마인가? (단, 공기는 비압축성이고 흐름은 정상류이다.)

  1. 0.36L
  2. 2.78L
  3. 0.65L
  4. 1.67L
(정답률: 55%)
  • 체적 유량은 유체가 단위 시간당 흐르는 체적을 의미하므로, 호스의 지름이 작아지면 속도가 증가하여 체적 유량이 일정하다면 흐름이 빨라진다는 것을 알 수 있습니다. 이는 연속 방정식으로도 증명할 수 있습니다.

    연속 방정식: A1v1 = A2v2 (A: 단면적, v: 속도)

    호스의 지름이 0mm일 때, 단면적은 0이므로 공기의 체적 유량은 Q = Av = 0이 됩니다. 따라서, 공기의 속도 L은 0입니다.

    호스의 지름이 10mm일 때, 단면적은 π(5mm)^2 = 78.5mm^2가 됩니다. 연속 방정식에 대입하면, 0 x L = 78.5 x v2 이므로, v2 = 0입니다. 이는 물리적으로 불가능한 결과이므로, 연속 방정식에 오류가 있음을 알 수 있습니다.

    따라서, 공기의 체적 유량이 일정하다는 가정은 잘못되었으며, 호스의 지름이 작아질수록 속도가 증가하여 체적 유량이 증가합니다. 이에 따라, 호스의 지름이 10mm인 경우 공기의 속도는 0.36L이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 유압·공기압 도면 기호에서 드레인 배출기를 나타내는 것은?

(정답률: 92%)
  • 드레인 배출기는 유압·공기압 도면 기호에서 ""로 나타낸다. 이는 배출구가 아래쪽으로 향하고, 배출구 위쪽에 화살표가 있어서 배출을 나타내는 것이다. 다른 보기들은 각각 밸브, 필터, 가압기를 나타내는 기호이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 방향 제어 밸브에 해당하지 않는 것은?

  1. 디셀러레이션 밸브
  2. 셔틀 밸브
  3. 체크 밸브
  4. 릴리프 밸브
(정답률: 42%)
  • 방향 제어 밸브는 유체의 흐름 방향을 제어하는 밸브이지만, 릴리프 밸브는 고압 유체를 안전하게 방출시키는 밸브입니다. 따라서 릴리프 밸브는 방향 제어 밸브에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 고도로 정제된 기유에 방청제, 산화방지제, 소포제가 첨가되며, 수명이 길고 방청성이 뛰어나며 항 유화성도 우수한 유압 작동유는?

  1. 순광유
  2. R&O형 유압작동유
  3. 고VI형 작동유
  4. 물-글리콜형 작동유
(정답률: 82%)
  • R&O형 유압작동유는 방청제, 산화방지제, 소포제가 첨가되어 고도로 정제되어 있어 수명이 길고 방청성이 뛰어나며 항 유화성도 우수합니다. 따라서 유압 시스템에서 안정적인 작동을 보장하며 유지보수 비용을 절감할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 자동화 시스템을 구성할 때 필요한 5대 요소를 나열한 것으로 가장 올바른 것은?

  1. 프로세서, 액추에이터, 소프트웨어, 로봇, 네트워크
  2. 프로세서, 네트워크, 액추에이터, PLC, 센서
  3. 프로세서, 액추에이터, 센서, 네트워크, 소프트웨어
  4. 액추에이터, 센서, 네트워크, PLC, 로봇
(정답률: 46%)
  • 자동화 시스템을 구성할 때 필요한 5대 요소는 프로세서, 액추에이터, 센서, 네트워크, 소프트웨어입니다.

    - 프로세서: 자동화 시스템의 두뇌 역할을 하는 컴퓨터나 마이크로컨트롤러 등의 장치입니다.
    - 액추에이터: 프로세서가 내린 결정을 실제로 실행하는 기계적인 장치입니다. 예를 들어, 모터, 실린더, 밸브 등이 있습니다.
    - 센서: 자동화 시스템에서 일어나는 일들을 감지하고 측정하는 장치입니다. 예를 들어, 온도, 압력, 위치, 무게 등을 측정할 수 있습니다.
    - 네트워크: 자동화 시스템 내의 다양한 장치들이 서로 통신할 수 있도록 연결하는 장치입니다.
    - 소프트웨어: 자동화 시스템을 제어하고 모니터링하는 소프트웨어입니다. 프로그래밍 언어, HMI(인간-기계 인터페이스), SCADA(감시 및 제어) 등이 있습니다.

    따라서, "프로세서, 액추에이터, 센서, 네트워크, 소프트웨어"가 가장 올바른 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 폐회로 제어 시스템을 선택하여야 하는 경우로 가장 적합한 것은?

  1. 외란의 영향이 무시할 정도로 작은 경우
  2. 값이 일정한 하나의 외란이 존재할 경우
  3. 외란의 변화가 아주 작은 경우
  4. 외란 변수틀의 특징과 같이 변할 경우
(정답률: 75%)
  • 외란 변수틀의 특징과 같이 변할 경우에 폐회로 제어 시스템을 선택하여야 합니다. 외란 변수틀의 특징은 예측하기 어렵고 불규칙하게 변하는 것을 말합니다. 이러한 경우에는 폐회로 제어 시스템이 외란에 대한 보상을 할 수 있어서 안정적인 제어가 가능하기 때문입니다. 다른 보기들은 외란이 작거나 일정하거나 변화가 작은 경우에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중에서 제어용 서브모터의 특징과 가장 거리가 먼 것은?

  1. 모터 자체의 관성모멘트가 크다.
  2. 넓은 속도제어 범위를 갖는다.
  3. 피드백 장치가 있다.
  4. 큰 가감속 토크를 얻을 수 있다.
(정답률: 80%)
  • 피드백 장치가 제어용 서브모터의 특징 중에서 가장 거리가 먼 것입니다. 제어용 서브모터는 모터 자체의 관성모멘트가 크기 때문에 정확한 위치 제어가 필요한 로봇 등에 많이 사용됩니다. 넓은 속도제어 범위와 큰 가감속 토크를 얻을 수 있어 다양한 용도에 적용할 수 있습니다. 하지만 피드백 장치가 없다는 것은 모터의 위치나 속도 등의 정보를 제어기에 전달하지 않아 정확한 제어가 어렵다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 정전용량형 센서에 대한 설명 중 맞는 것은?

  1. 분극 현상을 이용하므로 금속물체만 검출할 수 있다.
  2. 금속, 비금속 물체를 모두 검출할 수 있다.
  3. 정전용량은 감지물체의 유전에 반비례한다.
  4. 비금속 물체만 검출할 수 있다.
(정답률: 43%)
  • 정전용량형 센서는 물체와의 거리에 따라 전기용량이 변화하는 원리를 이용하여 검출하는데, 이 때 물체의 유전율과 크기에 따라 전기용량이 변화하므로 금속과 비금속 모두 검출할 수 있습니다. 따라서 "금속, 비금속 물체를 모두 검출할 수 있다."가 맞는 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 공압 시스템에서 수분에 의한 고장으로 보기 어려운 것은?

  1. 밸브의 고착
  2. 갑작스런 압력강하
  3. 부식 작용에 의한 손상
  4. 에멀션화에 의한 밸브 오동작
(정답률: 90%)
  • 갑작스런 압력강하는 수분과는 관련이 없는 문제로, 수분에 의한 고장으로 보기 어렵습니다. 수분은 부식 작용이나 에멀션화에 의한 밸브 오동작과 같은 문제를 일으킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 주철, 비금속 재료에 주로 사용하는 호닝 숫돌은?

  1. WA 숫돌
  2. CBN 숫돌
  3. 다이아몬드
  4. GC 숫돌
(정답률: 59%)
  • GC 숫돌은 비금속 재료에 주로 사용되는 호닝 숫돌입니다. 이는 GC 숫돌이 실리콘 카바이드로 만들어져 있어 경도가 높고 내구성이 강하기 때문입니다. WA 숫돌은 알루미나로 만들어져 있어 경도는 높지만 내구성이 낮고, CBN 숫돌은 질화붕소로 만들어져 있어 경도와 내구성이 높지만 비금속 재료에는 적합하지 않습니다. 다이아몬드는 경도와 내구성이 뛰어나지만 비용이 매우 비싸기 때문에 일반적으로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 방전가공과 전해연마를 응용한 가공방법으로 방전가공에 비해 정밀도는 떨어지나, 가공속도가 크고 한 개의 공구전극으로 여러 개의 제품을 생산할 수 있어, 정밀도가 높지않은 금형이나 부품가공에 적합한 가공법은?

  1. 초음파가공
  2. 전해가공
  3. 레이저가공
  4. 용삭가공
(정답률: 100%)
  • 전해가공은 한 개의 공구전극으로 여러 개의 제품을 생산할 수 있어 가공속도가 빠르고, 정밀도가 높지 않은 금형이나 부품가공에 적합합니다. 따라서 이 문제에서는 전해가공이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 원통연삭작업 후 진원도를 측정하였더니 진원도가 불량으로 판단되었다. 그 원인으로 가장 적합하지 않는 것은?

  1. 센터와 센터구멍의 불량
  2. 공작물의 불균형
  3. 입자의 크기
  4. 진동방진구의 사용법 불량
(정답률: 70%)
  • 원통연삭작업에서 진원도가 불량으로 판단되는 경우, 그 원인으로 가장 적합하지 않는 것은 "진동방진구의 사용법 불량"이 아닌 "입자의 크기"입니다. 원통연삭작업에서는 연삭석과 원통의 접촉면에서 발생하는 마찰로 인해 작은 입자들이 발생할 수 있습니다. 이러한 작은 입자들이 연삭석과 원통의 접촉면에 끼어들어서 진원도를 떨어뜨리는 원인이 됩니다. 따라서, 입자의 크기가 작을수록 진원도가 떨어지는 것이므로, 입자의 크기가 가장 적합하지 않는 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 구성인선이 생기는 것을 방지하기 위한 대책으로 틀린 것은?

  1. 바이트의 윗면 경사각을 크게 한다.
  2. 절삭속도를 크게 한다.
  3. 윤활성이 좋은 절삭 유제를 준다.
  4. 절삭 깊이를 크게 한다.
(정답률: 알수없음)
  • 정답: "절삭 깊이를 크게 한다."

    절삭 깊이를 크게 하면 한 번에 많은 양의 재료를 제거할 수 있어서 절삭 인력이 분산되고, 구성인선이 생기는 확률이 낮아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 초음파 가공의 가강 큰 장점은 다음 중 어느 것인가?

  1. 절삭가공에 비하여 비교적 적은 에너지를 요한다.
  2. 공구재료에 특별한 제약이 없고 재연삭이 필요치 않다.
  3. 경질 재료 및 유리 등 취성 재료의 가공에 적합하다.
  4. 가공 속도가 빠르고, 가공면적과 깊이의 제한을 받지 않는다.
(정답률: 80%)
  • 초음파 가공은 고주파 진동을 이용하여 가공하는 방법으로, 절삭가공과 달리 비교적 적은 에너지를 요합니다. 또한 공구재료에 특별한 제약이 없고 재연삭이 필요치 않아 효율적인 가공이 가능합니다. 그리고 초음파는 경질 재료 및 유리 등 취성 재료의 가공에 적합하며, 가공 속도가 빠르고 가공면적과 깊이의 제한을 받지 않아 다양한 형태의 가공이 가능합니다. 따라서 경질 재료 및 유리 등 취성 재료의 가공에 적합하다는 것이 초음파 가공의 가장 큰 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 선반의 베드에 관한 설명으로 옳지 않은 것은?

  1. 강성이 높고 방진성이 있어야 한다.
  2. 경도가 높고 내마모성이 커야 한다.
  3. 시즈닝을 통해 베드 내부의 주조응력을 크게 해야 한다.
  4. 정밀도가 높고 진직도가 좋아야 한다.
(정답률: 73%)
  • 시즈닝은 베드 내부에 기름을 두르고 가열하여 베드 표면에 기름이 스며들게 하는 과정입니다. 이를 통해 베드 내부의 주조응력을 크게 해서 내구성을 높일 수 있습니다. 따라서 "시즈닝을 통해 베드 내부의 주조응력을 크게 해야 한다."는 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 절삭공구의 재질로서 구비하여야 할 조건으로 거리가 먼 것은?

  1. 경도
  2. 인성
  3. 내마모성
  4. 전도도
(정답률: 82%)
  • 절삭공구는 재료를 절단하거나 가공하는데 사용되는데, 이때 재료의 내구성과 절삭공구의 내구성이 모두 중요합니다. 따라서 절삭공구의 재질로 선택되는 조건은 경도, 인성, 내마모성 등이 있습니다. 그러나 전도도는 절삭공구의 성능과는 직접적인 연관성이 없습니다. 따라서 전도도는 절삭공구의 재질로 구비할 필요가 없는 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 절삭유제의 사용목적이 아닌 것은?

  1. 공구인선을 냉각시켜 공구의 경도 저하를 막는다.
  2. 공작기계에서 베어링 기어 등의 마찰면에 스며들어 공작기계 마모를 방지한다.
  3. 윤활작용으로 공구 마모를 줄이고 가공 표면을 좋게 한다.
  4. 칩을 제거하여 절삭작업을 용이하게 한다.
(정답률: 100%)
  • 절삭유제의 사용목적 중 "공작기계에서 베어링 기어 등의 마찰면에 스며들어 공작기계 마모를 방지한다."는 윤활작용이 아닌, 마찰방지 작용이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 절삭가공에 이송의 단위로 볼 수 없는 것은?

  1. mm/min
  2. mm/stroke
  3. mm/rev
  4. mm3/kg
(정답률: 알수없음)
  • 절삭가공에서 이송의 단위는 거리에 대한 시간이나 회전수에 대한 시간 등과 같은 단위를 사용합니다. 따라서 "mm3/kg"는 이송의 단위로 볼 수 없습니다. "mm3/kg"는 부피에 대한 무게의 비율을 나타내는 단위이므로, 절삭가공과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 래핑 작업 조건에 대한 설명 중 틀린 것은?

  1. 건식 래핑 속도는 150~200m/min 정도로 입자가 비산하지 않는 정도로 한다.
  2. 래핑 속도가 너무 빠르면 발열로 인한 표면 변질 층이 커지거나 래핑 번이 발생하므로 주의한다.
  3. 랩제의 입자가 크면 압력을 높이고, 입자가 미세하면 압력을 낮춘다.
  4. 랩제는 균일한 크기로 해야 하며, 큰 입자가 섞이면 다듬질한 면에 상처가 생기므로 주의한다.
(정답률: 75%)
  • 정답은 "건식 래핑 속도는 150~200m/min 정도로 입자가 비산하지 않는 정도로 한다."가 아닙니다.

    해당 조건은 올바른 설명입니다.

    입자가 비산하지 않는 정도로 래핑 속도를 조절하는 것은 랩제의 품질을 유지하기 위한 중요한 요소 중 하나입니다.

    랩제 입자가 크면 압력을 높이고, 미세하면 압력을 낮추는 것도 랩제의 특성에 따라 적절한 래핑을 위해 필요한 작업입니다.

    랩제의 균일한 크기와 큰 입자가 섞이지 않도록 주의하는 것도 래핑 작업에서 중요한 요소 중 하나입니다.

    따라서, 이 중에서 틀린 것은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 그림과 같이 테이퍼를 선삭하는데 심압대를 편위시켜 가공한다고 하면 심압대의 편위거리는 몇 mm 인가?

  1. 6
  2. 10
  3. 16
  4. 20
(정답률: 93%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 기계를 시험할 때 가공물을 고정하지 않고, 절삭하지 않는 상태에서, 운전상태, 온도변화, 소요전력 등을 시험하는 것은?

  1. 무부하운전시험
  2. 부하 운전시험
  3. 기능시험
  4. 강성시험
(정답률: 54%)
  • 정답인 "무부하운전시험"은 가공물을 고정하지 않고, 절삭하지 않는 상태에서 기계의 운전상태, 온도변화, 소요전력 등을 시험하는 것이기 때문입니다. 부하 운전시험은 가공물을 고정하고 절삭하는 상태에서 시험하는 것이며, 기능시험은 기계의 기능을 시험하는 것이고, 강성시험은 기계의 강성을 시험하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 보링머신은 주축이 수평형과 수직형이 있다. 이 중 수평식 보링 머신 종류가 아닌 것은?

  1. 테이블 형
  2. 플로어 형
  3. 크로스 레일 형
  4. 플레이너 형
(정답률: 84%)
  • 크로스 레일 형 보링 머신은 주축이 수직으로 위치하며, 작업물을 고정하는 테이블이 수평으로 이동하는 방식으로 작동합니다. 따라서 수평식 보링 머신 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 회전하는 통속에 가공물, 숫돌입자, 가공액, 콤파운드 등을 함께 넣고 회전시켜 서로 부딪치며 가동되어 매끈한 가공면을 얻는 가공법은?

  1. 슈퍼피니싱
  2. 버니싱
  3. 전해연마
  4. 배럴 가공
(정답률: 84%)
  • 회전하는 통속에 가공물과 함께 숫돌입자, 가공액, 콤파운드 등을 넣어 부딪치며 가공면을 매끈하게 만드는 가공법을 배럴 가공이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 방전 가공의 전극 재료로 가장 적합한 것은?

  1. 흑연
  2. 아연
  3. 산화알루미나
  4. 니켈
(정답률: 86%)
  • 방전 가공에서는 전극 재료로서 전기 전달성이 뛰어나고 내화성이 강한 물질이 필요합니다. 이 중에서 흑연은 전기 전달성이 뛰어나고 내화성이 강하여 방전 가공의 전극 재료로 가장 적합합니다. 반면 아연은 내화성이 약하고, 산화알루미나와 니켈은 전기 전달성이 떨어지기 때문에 전극 재료로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 연삭 중에 발생하는 떨림의 원인으로 볼 수 없는 것은?

  1. 숫돌의 평형 상태가 불량할 때
  2. 숫돌의 결합도가 너무 작을 때
  3. 연삭기 자체의 진동이 있을 때
  4. 숫돌축이 편심되어 있을 때
(정답률: 100%)
  • 숫돌의 결합도가 너무 작을 때는 연삭 중에 숫돌이 충분히 고정되지 않아서 숫돌이 떨리게 되는데, 이는 연삭 효율을 저하시키고 연삭 표면의 정밀도를 낮추게 됩니다. 따라서 연삭 중에 발생하는 떨림의 원인으로 볼 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 경사면에 드릴링 할 때의 작업방법으로 옳은 것은?

  1. 작은 드릴로 드릴링 후 규격에 맞는 드릴로 드릴링 한다.
  2. 엔드밀로 자리파기를 한 후에 드릴링 한다.
  3. 날끝각이 180도 이상 큰 드릴을 사용한다.
  4. 건드릴을 이용하여 드릴링 한다.
(정답률: 알수없음)
  • 경사면에 드릴링 할 때는 엔드밀로 자리파기를 한 후에 드릴링 해야 합니다. 이는 경사면의 기울기와 드릴의 각도를 맞추어 주어야 하기 때문입니다. 만약 작은 드릴로 먼저 드릴링을 하면 경사면의 기울기와 드릴의 각도가 맞지 않아 규격에 맞지 않는 구멍이 생길 수 있습니다. 따라서 엔드밀로 자리파기를 한 후에 규격에 맞는 드릴로 드릴링을 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 절삭 저항의 3분력에 해당되지 않는 것은?

  1. 주분력
  2. 순분력
  3. 이송분력
  4. 배분력
(정답률: 94%)
  • 절삭 저항은 물체가 운동하는 방향과 수직인 방향으로 작용하는 저항력을 말합니다. 이 중에서 3분력은 물체가 운동하는 방향과 수직하지 않은 방향으로 작용하는 저항력을 말합니다. 따라서, 순분력은 물체가 운동하는 방향과 수직한 방향으로 작용하는 저항력이므로 절삭 저항의 3분력에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 절삭속도 140m/min, 절삭깊이 6mm, 이송 0.25mm/rev으로 75mm 직경의 원형 단면봉을 선삭한다. 300mm의 길이만큼 1회 선삭하는데 필요한 가공시간은?

  1. 약 2분
  2. 약 4분
  3. 약 6분
  4. 약 8분
(정답률: 64%)
  • 선삭속도 = 절삭속도 × 이송량 = 140 × 0.25 = 35mm/min
    따라서 300mm를 가공하는데 걸리는 시간은 300 ÷ 35 = 약 8.57분이다.
    하지만 이 문제에서는 가공시간을 "1회 선삭하는데 필요한" 시간으로 요구하고 있으므로, 300mm를 가공하는데 필요한 시간인 8.57분을 1회 선삭하는데 필요한 시간인 75mm를 가공하는데 필요한 시간으로 나누어 계산해야 한다.
    75mm를 가공하는데 걸리는 시간은 75 ÷ 35 = 약 2.14분이다.
    따라서 300mm를 가공하는데 필요한 시간은 8.57분이고, 75mm를 가공하는데 필요한 시간은 약 2.14분이므로, 300mm을 가공하는데 필요한 1회 선삭 시간은 약 2.14 × 4 = 약 8.56분이다.
    이에 가장 가까운 보기는 "약 2분"이므로 정답은 "약 2분"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 정면 밀링 커터나 엔드밀을 장치하는 주축 헤드가 테이블면에 수직으로 설치되어 주로 평면가공, 홈 가공 등을 행하는 밀링 머신은?

  1. 수평 밀링머신
  2. 수직 밀링머신
  3. 만능 밀링머신
  4. 플레이너형 밀링머신
(정답률: 91%)
  • 주축 헤드가 테이블면에 수직으로 설치되어 있어 정면 밀링 커터나 엔드밀을 장치할 수 있으며, 주로 평면가공, 홈 가공 등을 수행하는 밀링 머신이기 때문에 "수직 밀링머신"이라고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 공구의 지름 50mm, 주축의 회전수 120rpm, 절삭 날의 개수 120개의 플레인 밀링커터로 절삭할 때 날 1개당의 이송이 0.1mm이면 이송 속도는 몇 mm/min이 되는가?

  1. 724
  2. 668
  3. 188
  4. 144
(정답률: 50%)
  • 이송 속도 = 주축 회전수 × 날 1개당 이송

    = 120rpm × 0.1mm

    = 12mm/min

    따라서, 보기에서 정답이 "144" 인 이유는 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 액체 호닝의 장점이 아닌 것은?

  1. 가공 시간이 짧다.
  2. 가공물의 피로 강도를 10% 정도 향상시킨다.
  3. 다듬질면의 진원도, 진직도가 우수하다.
  4. 형상이 복잡한 것도 쉽게 가공한다.
(정답률: 91%)
  • 액체 호닝의 장점이 아닌 것은 "다듬질면의 진원도, 진직도가 우수하다."가 아닌 것입니다. 이는 액체 호닝이 가공물의 표면을 매우 부드럽게 다듬어주기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 구리의 화학적 성질에 대한 설명 중 틀린 것은?

  1. 건조한 공기 중에서는 산화하지 않는다.
  2. CO2 또는 습기가 있으면 염기성 탄산구리 등의 구리 녹이 생긴다.
  3. 환원성의 수소가스 중에서 가열하면 수소취성이 발생될 수 있다.
  4. 수소 취성이 생기는 온도는 약 950℃ 정도이다.
(정답률: 91%)
  • "수소 취성이 생기는 온도는 약 950℃ 정도이다."가 틀린 설명인 이유는, 실제로는 구리가 수소와 반응하여 수소 취성이 생기는 온도는 300℃ 이하이다. 따라서, 950℃는 틀린 정보이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

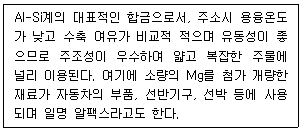

34. 다음의 설명하는 합금은 무엇인가?

  1. Y합금
  2. 알드리
  3. 실루민
  4. 두랄루민
(정답률: 60%)
  • 이 합금은 알루미늄, 실버, 망간, 구리 등의 원소로 이루어져 있으며, 경량화와 내식성이 뛰어나기 때문에 항공기, 자동차, 선박 등 다양한 산업에서 사용됩니다. 이 중에서도 실버 함량이 높아서 실루민이라는 이름이 붙었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 담금질한 재료에 인성을 부여할 목적으로 A1 변태점 이하에서 다시 가열하여 조직을 연화시키는 열처리는?

  1. 뜨임
  2. 고온풀림
  3. 저온풀림
  4. 불림
(정답률: 54%)
  • 담금질한 재료는 경화되어 인성이 떨어질 수 있습니다. 이를 방지하기 위해 A1 변태점 이하에서 다시 가열하여 조직을 연화시키는 열처리를 합니다. 이 과정에서 재료는 뜨겁게 가열되어 인성이 향상됩니다. 따라서 정답은 "뜨임"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 금속 중 중금속에 해당하는 것은?

  1. Al
  2. Mg
  3. Na
  4. Ni
(정답률: 알수없음)
  • 정답은 "Ni"입니다. 이유는 Ni는 전자 구성이 2, 8, 16, 2로 중간에 있는 중금속이기 때문입니다. 반면, Al, Mg, Na는 전자 구성이 각각 2, 8, 3 / 2, 8, 1 / 2, 2, 8, 1로 알칼리 금속 또는 알칼리토금속에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 재료의 비파괴 시험법을 설명한 내용 중 틀린 것은?

  1. 침투 탐상시험 : 침투액과 현상액을 사용하여 균열 등의 결함을 검사하는 시험이다.
  2. 자분 탐상시험 : 오스테나이트강을 자화하여 자분인 Al2O3을 흡착시켜 균열과 같은 결함을 검출하는 방법이다.
  3. 방사선 투과시험 : X선, Y선 등의 투과 방사선을 이용하여 재료의 두께와 밀도 차이에 따른 방사선 투과량의 차이를 이용하여 재료의 결함을 관찰하는 방법이다.
  4. 초음파 탐상시험 : 재료의 초음파를 입사시켜 반사파의 시간과 크기를 브라운관을 통하여 관찰하는 방법이다.
(정답률: 75%)
  • 자분 탐상시험은 오스테나이트강을 자화하여 자분인 Al2O3을 흡착시켜 균열과 같은 결함을 검출하는 방법이 아니라, 자화된 오스테나이트강을 자석으로 인식하여 결함을 검출하는 방법이다. 따라서 "자분 탐상시험 : 오스테나이트강을 자화하여 자분인 Al2O3을 흡착시켜 균열과 같은 결함을 검출하는 방법이다."가 틀린 내용이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 주철의 조직관계를 나타내는 마우러 조직도는 어떤 원소들의 함량에 따른 관계도인가?

  1. S
  2. Cu
  3. P
  4. Mg
(정답률: 50%)
  • 마우러 조직도는 원소들의 전자 구성에 따라 조직관계를 나타내는데, "Cu"는 전이금속으로서 다른 원소들과의 화학적 상호작용이 많이 일어나기 때문에 조직관계에서 중요한 역할을 합니다. 또한, "Cu"는 전기전도성과 열전도성이 높아서 전기 및 전자기기에서 많이 사용되기도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 복원중(문제 내용이 정확하지 않습니다. 정확한 문제 내용을 아시는 분께서는 오류신고를 통하여 내용 작성 부탁 드립니다.)

  1. 복원중 (정확한 내용을 아시는분 께서는 오류 신고를 통하여 내용작성 부탁 드립니다.)
  2. 복원중 (정확한 내용을 아시는분 께서는 오류 신고를 통하여 내용작성 부탁 드립니다.)
  3. 복원중 (정확한 내용을 아시는분 께서는 오류 신고를 통하여 내용작성 부탁 드립니다.)
  4. 복원중 (정확한 내용을 아시는분 께서는 오류 신고를 통하여 내용작성 부탁 드립니다.)
(정답률: 60%)
  • 해당 문제의 내용이 정확하게 기재되어 있지 않기 때문에 정답을 제시할 수 없습니다. 오류 신고를 통해 정확한 내용을 제공해주시면 감사하겠습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 펴준 마이크로미터 나사피치가 0.5mm, 딤블의 원주눈금이 50등분일 때 읽을 수 있는 최소 측정 값은?

  1. 0.01mm
  2. 0.05mm
  3. 0.001mm
  4. 0.005mm
(정답률: 70%)
  • 나사피치가 0.5mm이므로, 한 바퀴 회전할 때 이동 거리는 0.5mm입니다. 따라서 딤블의 원주눈금 1등분은 0.5mm/50 = 0.01mm입니다. 따라서 읽을 수 있는 최소 측정 값은 0.01mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 치형오차의 측정법에 해당하지 않는 것은?

  1. 기초원 조절방식
  2. 피치원판방식
  3. 전후기준방식
  4. 직선기준방식
(정답률: 70%)
  • 전후기준방식은 치형오차를 측정하는 방법이 아니라, 치아의 위치나 모양 등을 비교하여 전후기를 판단하는 방법입니다. 따라서 치형오차의 측정법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 나사의 산봉우리와 나사골을 연결하는 면을 무엇이라 하는가?

  1. 골지름
  2. 유효지름
  3. 나사각
  4. 플랭크
(정답률: 42%)
  • 정답은 "플랭크"입니다. 나사의 산봉우리와 나사골을 연결하는 면을 플랭크라고 부릅니다. 이는 나사의 구조 중 하나로, 나사의 안정성을 유지하기 위해 중요한 역할을 합니다. 플랭크는 나사의 강도와 내구성을 높이는 역할을 하며, 나사의 회전 운동을 안정적으로 유지하는 데에도 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 각도를 측정할 때 사용하는 측정기가 아닌 것은?

  1. 베벨 각도기
  2. 광학식 클리노미터
  3. 오토 콜리에이터
  4. 레이저 블록
(정답률: 55%)
  • 레이저 블록은 각도를 측정하는 기기가 아니라, 레이저를 이용하여 수평선을 만들어주는 도구입니다. 따라서 각도를 측정하는 기능이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 현미 간섭식 표면거칠기 측정법을 사용하여 표면거칠기를 측정하려고 한다. 파장을 λ라 하고 간섭무늬의 폭을 a, 간섭무늬의 휨량을 b라 하면 표면 거칠기 F 값은?

  1. F = a×b×λ
  2. F = (a×b)-λ
(정답률: 64%)
  • 정답은 "" 입니다.

    현미 간섭식 표면거칠기 측정법에서는 빛의 간섭을 이용하여 표면의 거칠기를 측정합니다. 이때, 파장 λ의 빛이 표면에 반사되어 간섭무늬가 생기는데, 이 간섭무늬의 폭을 a, 휨량을 b라고 합니다. 이때, 표면거칠기 F는 a, b, λ의 곱으로 나타낼 수 있습니다. 따라서 F = a×b×λ이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 샌드위치 지그 또는 상자 지그를 이 지그에 올려서 공작물을 분할(각도)하여가며 가공하게 되는 지그로서, 주로 대형의 공작물이나 불규칙한 형상에 사용되며 로터리 지그라고도 하는 것은?

  1. 분할 지그
  2. 멀티 스테이션 지그
  3. 트러니언 지그
  4. 채널 지그
(정답률: 60%)
  • 이 질문은 산업용어로, 샌드위치 지그나 상자 지그와는 달리, 회전하는 작업물을 다양한 각도로 가공할 수 있는 지그를 묻는 것입니다. 이러한 지그를 로터리 지그라고도 합니다. 그러나 이 보기에서는 로터리 지그가 아닌 "트러니언 지그"가 정답입니다. 트러니언 지그는 작업물을 3개의 축(x, y, z)으로 회전시키며 가공할 수 있는 지그로, 다양한 각도와 방향으로 가공이 가능합니다. 따라서 대형의 공작물이나 불규칙한 형상에 사용되며, 분할 지그나 멀티 스테이션 지그, 채널 지그와는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 편측공차에 대하여 양측공차 방식을 가진 치수로 변환하면?

  1. 5.255±0.005
  2. 5.255±0.010
  3. 5.260±0.005
  4. 5.260±0.010
(정답률: 알수없음)
  • 편측공차는 한쪽 방향으로만 허용오차가 존재하는 것이므로, 양측공차 방식으로 변환하기 위해서는 허용오차를 양쪽으로 분배해야 합니다. 따라서, 편측공차인 0.005을 양측공차로 변환하면 0.005을 2로 나눈 0.0025가 됩니다. 이를 원 치수인 5.255에 더하고 빼면, 최종적으로는 "5.255±0.005"가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 고정구 중에서 일반적으로 가장 많이 사용하며 단순한 형태를 가진 고정구는?

  1. 플레이트 고정구
  2. 바이스조 고정구
  3. 리프 고정구
  4. 분할 고정구
(정답률: 59%)
  • 플레이트 고정구는 단순한 형태를 가지며, 평평한 플레이트와 나사로 이루어져 있어 다양한 크기와 형태의 물체를 고정할 수 있기 때문입니다. 또한, 다른 고정구들과 달리 사용하기 쉽고 간편하며, 저렴한 가격으로 구매할 수 있어 일반적으로 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 치공구 본체 중 안정성, 기계운전 시간의 절약, 재질의 분포가 양호하고 강성이크나 제작시간이 많이 소요되고 리드타임이 길어 제조 단가가 높은 것은?

  1. 주조형
  2. 용접형
  3. 조립형
  4. 플라스틱형
(정답률: 64%)
  • 주조형은 제작시간이 많이 소요되고 리드타임이 길어 제조 단가가 높은데, 이는 주조형이 다른 형태의 치공구에 비해 복잡한 형태를 가지고 있기 때문입니다. 또한, 주조형은 안정성과 강성이 높아서 기계운전 시간의 절약과 재질의 분포가 양호합니다. 따라서, 주조형이 안정성과 강성이 중요한 치공구 제작에 적합하며, 제작 비용이 높아도 필요한 경우에는 선택될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 호칭치수 25mm의 K6급 구멍용 한계게이지의 통과측 치수허용차를 구한 것 중에서 가장 옳은 것은? (단, K6급 공차는 위치수 허용차 +2μm, 아래치수 허용차 –11μm이며, 게이지 제작공차는 2.5μm, 마모여유는 2.0μm으로 한다.)

  1. 25.002±0.00125mm
  2. 25.0025±0.001mm
  3. 24.991±0.00125mm
  4. 24.9915±0.001mm
(정답률: 알수없음)
  • K6급 구멍용 한계게이지의 통과측 치수허용차는 위치수 허용차 +2μm, 아래치수 허용차 –11μm이므로, 허용차 범위는 -11μm ~ +2μm 이다.

    게이지 제작공차는 2.5μm이므로, 게이지의 실제 치수는 허용차 범위 내에서 2.5μm의 오차를 가질 수 있다.

    마모여유는 2.0μm이므로, 게이지의 마모로 인한 치수 감소는 최대 2.0μm까지 허용된다.

    따라서, 게이지의 실제 치수는 25.0025mm에서 24.991mm 사이에 있을 수 있으며, 이 범위에서 게이지의 제작공차와 마모여유를 고려하여 최종적으로 통과측 치수허용차는 0.00125mm로 결정된다.

    따라서, 정답은 "24.991±0.00125mm"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 머시닝센터에서 가공물의 고정시간을 줄여 생산성을 높이기 위하여 자동으로 공작물을 교환하는데 사용되는 장치는?

  1. APT
  2. ATP
  3. ATC
  4. APC
(정답률: 50%)
  • 정답은 "APC"입니다. APC는 Automatic Pallet Changer의 약자로, 자동 팔레트 교환기를 의미합니다. 이 장치는 머시닝센터에서 가공물의 고정시간을 줄여 생산성을 높이기 위해 사용되며, 자동으로 공작물을 교환하여 작업 시간을 단축시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. CAD/CAM 시스템의 출력장치에 사용되고 있는 그래픽 디스플레이의 종류에서 평판형 디스플레이의 종류가 아닌 것은?

  1. 스토리지 디스플레이
  2. 플라즈마 디스플레이
  3. 액정형 디스플레이
  4. 진공 방전광 디스플레이
(정답률: 85%)
  • 스토리지 디스플레이는 출력장치가 아니라 저장장치의 일종으로, 그래픽을 표시하는 용도로 사용되지 않습니다. 따라서 평판형 디스플레이의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 3차원의 기하학적 형상 모델링이 아닌 것은?

  1. 와이어 모델링
  2. 서피스 모델링
  3. 시스템 모델링
  4. 솔리드 모델링
(정답률: 알수없음)
  • 시스템 모델링은 3차원의 기하학적 형상 모델링이 아닙니다. 시스템 모델링은 시스템의 구성요소와 그들 간의 상호작용을 모델링하는 것으로, 시스템의 동작을 이해하고 설계하는 데 사용됩니다. 따라서 시스템 모델링은 3차원의 물체 모델링과는 다른 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 1000rpm으로 회전하는 스핀들에서 2회전 휴지를 주려고 한다. 정지시간 및 NC프로그램을 작성한 것 중 옳은 것은?

  1. 정지시간 : 0.12초,
    NC프로그램 : G04 P120;
  2. 정지시간 : 0.12초,
    NC프로그램 : G04 P12;
  3. 정지시간 : 0.06초,
    NC프로그램 : G04 P600;
  4. 정지시간 : 0.06초,
    NC프로그램 : G04 P6;
(정답률: 60%)
  • 정답은 "정지시간 : 0.12초, NC프로그램 : G04 P120;"입니다.

    스핀들이 1000rpm으로 회전하고 있으므로 1회전에 걸리는 시간은 1/1000초입니다. 따라서 2회전을 주기 위해서는 2/1000초의 시간이 필요합니다.

    G04는 지연 명령어로, P값에 지정된 시간만큼 지연 후 다음 명령어를 실행합니다. 따라서 P값은 2/1000초를 밀리초 단위로 변환한 값인 120이 되어야 합니다.

    따라서 "정지시간 : 0.12초, NC프로그램 : G04 P120;"이 옳은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 볼 엔드밀로 곡면을 가공하면 가공경로 사이에 그림에서 보는 바와 같이 h부분에 공구의 흔적이 남는데 이것을 무엇이라 하는가?

  1. beoolean
  2. cusp
  3. champer
  4. parameter
(정답률: 100%)
  • 볼 엔드밀로 곡면을 가공할 때, 공구가 곡면의 뾰족한 부분에 닿아서 생기는 흔적을 "cusp" 라고 합니다. 이는 곡면의 곡률이 높은 부분에서 발생하며, 가공 경로를 조절하여 최소화할 수 있습니다. 따라서 정답은 "cusp" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 인위적 조절이 필요한 상황에 사용될 수 있는 워크팩터의 기호가 아닌 것은?

  1. D
  2. K
  3. P
  4. S
(정답률: 50%)
  • 워크팩터 K는 인위적 조절이 필요한 상황에서 사용될 수 있는 기호입니다. 이는 워크팩터 K가 작업자의 신체적 능력, 작업 환경, 작업 도구 등을 고려하여 인위적으로 조절할 수 있는 요소들을 나타내기 때문입니다. 따라서 D, P, S는 워크팩터의 기호 중 인위적 조절이 필요한 상황에서 사용될 수 있는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 어떤 회사의 매출액이 80000원, 고정비가 15000원, 변동비가 40000원일 때 손익분기점 매출액은 얼마인가?

  1. 25000원
  2. 30000원
  3. 40000원
  4. 55000원
(정답률: 73%)
  • 손익분기점 매출액은 고정비와 변동비를 합한 값과 같습니다. 따라서, 15000원(고정비) + 40000원(변동비) = 55000원이 되고, 이 값에 이익이 0이 되는 매출액을 더해주면 됩니다. 이익이 0이 되는 매출액은 80000원(매출액) - 55000원(고정비와 변동비) = 25000원입니다. 따라서, 손익분기점 매출액은 25000원(고정비와 변동비) + 30000원(이익이 0이 되는 매출액) = 55000원이 됩니다. 따라서, 정답은 "30000원"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 예방보전의 효과로 보기에 가장 거리가 먼 것은?

  1. 기계의 수리비용이 감소한다.
  2. 생산시스템의 신뢰도가 향상된다.
  3. 고장으로 인한 중단시간이 감소한다.
  4. 예비기계를 보유해야 할 필요성이 증가한다.
(정답률: 100%)
  • 예방보전은 기계의 고장을 예방하고 기계의 수명을 연장시키는 것이 목적입니다. 따라서 예방보전을 하면 기계의 고장으로 인한 중단시간이 감소하고, 기계의 수리비용이 감소하며, 생산시스템의 신뢰도가 향상됩니다. 하지만 예비기계를 보유해야 할 필요성이 증가하는 이유는, 예방보전을 하더라도 기계의 고장이 발생할 수 있기 때문에 예비기계를 준비해두어야 하기 때문입니다. 따라서 예방보전을 하면서 예비기계를 보유해야 할 필요성이 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 계수 표준형 샘플링 검사의 OC 곡선에서 좋은 로트를 합격시키는 확률을 뜻하는 것은? (단, α는 제1종과오, β는 제2종과오이다.)

  1. α
  2. β
  3. 1-α
  4. 1-β
(정답률: 70%)
  • 계수 표준형 샘플링 검사에서 좋은 로트를 합격시키는 확률은 검정력(1-β)과 유의수준(α)에 영향을 받는다. 따라서, 좋은 로트를 합격시키는 확률은 1-α가 된다. 이는 유의수준이 낮을수록(α가 작을수록) 합격 기준이 더 엄격해지기 때문이다. 즉, α가 작을수록 좋은 로트를 합격시키는 확률이 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 통계량의 기호에 속하지 않는 것은?

  1. α
  2. R
  3. S
(정답률: 37%)
  • 정답: α

    α는 유의수준(significance level)을 나타내는 기호이며, 통계적 가설 검정에서 사용됩니다. R은 통계 소프트웨어 중 하나이며, S는 R 언어를 기반으로 한 통계 소프트웨어입니다. 마지막으로, 는 표준편차를 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. U관리도의 관리한계선을 구하는 식으로 옳은 것은?

(정답률: 80%)
  • U관리도의 관리한계선을 구하는 식은 다음과 같습니다.

    상한 관리한계선 = 평균 + 3 × 표준편차
    하한 관리한계선 = 평균 - 3 × 표준편차

    정답은 "" 입니다. 이유는 이 그림이 U관리도에서 상한 관리한계선, 중심선, 하한 관리한계선을 나타내기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
