기계가공기능장 필기 기출문제복원 (2010-07-11)

기계가공기능장 2010-07-11 필기 기출문제 해설

이 페이지는 기계가공기능장 2010-07-11 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계가공기능장
(2010-07-11 기출문제)

목록

1과목: 임의 구분

1. 다음 그림이 의미하는 공유압 회로의 명칭은?

  1. 미터 인 회로
  2. 미터 아웃 회로
  3. 블리드 오프 회로
  4. OR 회로
(정답률: 79%)

  • 제시된 회로는 유량 제어 밸브가 실린더로 들어가는 유량을 조절하여 속도를 제어하는 방식이므로 미터 인 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 유압 기술의 일반적인 장점 및 단점의 설명으로 옳은 것은?

  1. 압력에 대한 출력의 응답이 느리다.
  2. 무단 변속이 불가능하다.
  3. 소형 장치로 큰 출력을 얻을 수 있다.
  4. 먼지나 이물질에 의한 고장의 우려가 없다.
(정답률: 73%)
  • 유압 시스템은 작동유의 비압축성을 이용하여 작은 입력으로도 매우 큰 힘을 전달할 수 있어, 장치의 크기 대비 출력 밀도가 매우 높다는 것이 핵심 장점입니다.

    오답 노트
    압력에 대한 출력의 응답이 느리다: 응답 속도가 빠름
    무단 변속이 불가능하다: 유량 조절을 통해 무단 변속 가능
    먼지나 이물질에 의한 고장의 우려가 없다: 작동유 오염 시 밸브 고장 위험이 큼
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 공기압 실린더와 결합하고, 그 운동을 규제하는 액체를 봉합한 실린더로, 폐회로를 구성하는 고나로 및 스로틀 밸브 등을 포함하는 것을 무엇이라 하나?

  1. 하이드로 체커
  2. 박형 실린더
  3. 포지셔너
  4. 프리마운트 실런더
(정답률: 52%)
  • 공기압 실린더의 운동을 정밀하게 규제하기 위해 액체를 봉합한 실린더와 고나로, 스로틀 밸브 등을 포함하여 폐회로를 구성하는 장치는 하이드로 체커입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 유압펌프를 처음으로 시동할 경우 유의 사항으로 거리가 먼 것은?

  1. 차가운 펌프에 뜨거운 작동유를 사용하여 시동해서는 안 된다.
  2. 릴리프 밸브의 조정 나사의 위치를 바꾸지 않고 운전해본 다음 릴리프 밸브를 사용하여 최저압력으로 설정하고 유압장치의 상태를 조사한다.
  3. 시동 전에 회전상태를 검사하여 플렉시를 캠링의 회전 방향과 설치위치를 정확히 해 둔다. 그리고 필요한 곳에 주유되어 있는가를 확인한다.
  4. 신품인 베인 펌프는 압력을 걸어 시동하고 최초 5분 정도는 간헐적으로 작동시켜 길들어야 한다.
(정답률: 58%)
  • 유압펌프 시동 시에는 시스템 보호를 위해 릴리프 밸브를 최저 압력으로 설정한 후 점진적으로 압력을 높이며 상태를 조사해야 합니다. 따라서 릴리프 밸브의 조정 나사 위치를 바꾸지 않고 운전한다는 설명은 잘못된 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 회로 내의 압력을 설정 값으로 유지하기 위해서 유체의 일부 또는 전부를 흐르게 하는 압력 제어 밸브는?

  1. 급속 배기 밸브
  2. 셔틀 밸브
  3. 릴리프 밸브
  4. 스로틀 밸브
(정답률: 64%)
  • 릴리프 밸브는 회로 내의 압력이 설정된 값 이상으로 상승하면 유체를 탱크로 되돌려 보내어 시스템의 최대 압력을 일정하게 유지하는 압력 제어 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 피드백 제어에서 반드시 필요한 장치는?

  1. 과도 응답을 개선하는 장치
  2. 응답속도를 빠르게 하는 장치
  3. 안정도를 좋게 하는 장치
  4. 입력과 출력을 비교하는 장치
(정답률: 68%)
  • 피드백 제어의 핵심은 출력값을 다시 입력측으로 되돌려 설정값과 비교함으로써 오차를 줄이는 것입니다. 따라서 입력과 출력을 비교하는 장치가 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 그림과 같은 기호 중에서 검출 스위치에 속하지 않는 것은?

(정답률: 82%)
  • 검출 스위치는 외부의 물리적 상태를 감지하여 신호를 보내는 장치입니다. 기호는 사용자가 직접 조작하는 푸시버튼 스위치(Push Button Switch)를 나타내므로 자동 검출 스위치에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 물의 수위 경보 및 제어를 위하여 필요한 센서로서 적합하지 않은 것은?

  1. 플로트 스위치
  2. 셀렉터 스위치
  3. 수위감지 전극
  4. Level Pressure 스위치
(정답률: 66%)
  • 수위 제어에는 액체의 높이를 직접 감지하는 플로트 스위치, 전극의 도전성을 이용하는 수위감지 전극, 수압을 이용하는 Level Pressure 스위치가 사용됩니다.

    오답 노트
    셀렉터 스위치: 사용자가 수동으로 운전 모드를 선택하는 조작 스위치이므로 센서가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 복수의 NC 공작기계가 가변루트인 자동반송시스템으로 연결되어 유기적으로 제어되는 생산 형태는?

  1. Job-shop
  2. FMC
  3. FMS
  4. FTL
(정답률: 75%)
  • FMS(Flexible Manufacturing System, 유연 생산 시스템)는 복수의 NC 공작기계와 가변 루트를 가진 자동 반송 시스템이 결합되어, 다양한 제품을 효율적으로 생산할 수 있도록 유기적으로 제어되는 생산 형태를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 미리 정해 놓은 시간적 순서에 따라 작업을 순차 제어하는 방식을 시퀀스제어라 하는데, 다음 중 시퀀스제어를 이용하지 않는 것은?

  1. 자동세탁기
  2. 자동판매기
  3. 교통신호기
  4. 인공지능 로봇
(정답률: 85%)
  • 시퀀스 제어는 미리 정해진 순서에 따라 동작하는 정형적 제어 방식입니다. 반면 인공지능 로봇은 상황을 판단하여 스스로 동작을 결정하는 지능형 제어 방식을 사용하므로 시퀀스 제어에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. ø10mm인 드릴로 두께 10mm인 강판에 구멍을 가공하고자 할 때 필요한 절삭시간은 몇 초인가? (단, 드릴의 이송속도는 0.5mm/s이고, 드릴의 원추 높이는 3mm 이다.)

  1. 20
  2. 26
  3. 2
  4. 2.5
(정답률: 45%)
  • 드릴 가공 시 총 이동 거리는 판 두께에 원추 높이를 더한 값이며, 이를 이송속도로 나누어 시간을 계산합니다.
    ① $T = \frac{L + h}{v}$
    ② $T = \frac{10 + 3}{0.5}$
    ③ $T = 26$ 초
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 절삭속도 60m/min, 절삭력이 9.81kN 일 때의 필요한 절삭동력을 몇 kW 인가? (단, 효율 η = 0.85로 한다.)

  1. 11.54
  2. 15.68
  3. 94.1
  4. 69.2
(정답률: 56%)
  • 절삭동력은 절삭력과 절삭속도의 곱을 효율로 나눈 값으로 계산합니다.
    ① [기본 공식] $P = \frac{F \times V}{60 \times \eta}$
    ② [숫자 대입] $P = \frac{9.81 \times 1000 \times 60}{60 \times 0.85 \times 1000}$ (단위 환산 포함)
    ③ [최종 결과] $P = 11.54$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 공작기계 주철 베드의 표면을 경화시키는데 다음 중 가장 효과적인 방법은?

  1. 염욕법
  2. 오스템퍼링
  3. 고주파 정화 처리법
  4. 머플로법
(정답률: 55%)
  • 주철 베드와 같이 크기가 크고 국부적인 표면 경화가 필요한 경우, 고주파 전류를 이용해 표면만 빠르게 가열 후 냉각시키는 고주파 정화 처리법이 가장 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 선반에서 노즈 반지름이 0.2mm인 바이트를 사용하여 Hmax = 6.3μm 의 이론적 표면거칠기를 얻으려면 이송을 약 얼마로 하여야 하는가?

  1. 0.1 mm/rev
  2. 0.2 mm/rev
  3. 0.3 mm/rev
  4. 0.4 mm/rev
(정답률: 58%)
  • 이론적 표면거칠기는 노즈 반지름과 이송량의 관계식으로 구할 수 있습니다.
    ① $H_{max} = \frac{f^{2}}{8R}$
    ② $6.3 \times 10^{-3} = \frac{f^{2}}{8 \times 0.2}$
    ③ $f = 0.1$ mm/rev
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

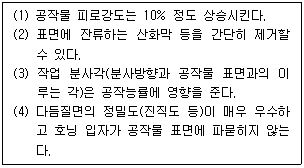

15. 액체호닝의 작업 특성을 설명한 것으로 다음 중 맞지 않는 것은?

  1. (3)
  2. (1), (2)
  3. (4)
  4. 전부 해당 없음
(정답률: 79%)
  • 액체호닝은 연마 입자가 포함된 유체를 고압으로 분사하는 방식으로, 다듬질 면의 정밀도가 아주 높지는 않으며 특히 호닝 입자가 공작물 표면에 파묻히는 현상이 발생할 수 있으므로 의 (4)번 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 절삭 공구로 절삭 가공을 할 때 고온과 고압으로 인한 마찰력으로 공구가 마모되어 일어나는 현상으로 옳은 것은?

  1. 절삭성이 좋아진다.
  2. 가공 치수의 정밀도가 높아진다.
  3. 가공된 면의 표면거칠기가 양호하게 된다.
  4. 소요되는 절삭동력이 증가된다.
(정답률: 87%)
  • 공구가 마모되면 절삭날이 무뎌져 칩 배출이 어려워지고 마찰 저항이 급격히 증가하므로, 이를 극복하기 위해 더 많은 절삭동력이 소요됩니다.

    오답 노트
    절삭성/정밀도/표면거칠기: 공구 마모 시 모두 저하됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 건식래핑의 속도로 가장 적합한 것은?

  1. 5~10m/min
  2. 20~30m/min
  3. 50~80m/min
  4. 100~120m/min
(정답률: 39%)
  • 건식래핑 작업 시 가장 적합한 표준 속도 범위는 $50 \sim 80\text{m/min}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 연삭작업에서 연삭조건이 좋더라도 숫돌바퀴의 칩이 균일치 못하거나 공작물의 영향을 받아 숫돌 모양이 나쁠 때 일정한 모양으로 고치는 방법은?

  1. 로딩
  2. 글레이징
  3. 트라잉
  4. 트루잉
(정답률: 84%)
  • 숫돌의 마모나 눈메움 등으로 인해 변형된 숫돌의 형상을 다이아몬드 드레서 등을 사용하여 원래의 정확한 모양으로 수정하는 작업을 트루잉이라고 합니다.

    오답 노트
    로딩: 칩이 숫돌 기공에 박히는 현상
    글레이징: 숫돌 입자가 마모되어 표면이 매끄러워지는 현상
    트라잉: 무뎌진 입자를 제거하여 절삭력을 회복시키는 드레싱의 일종
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 절삭 중에 발생되는 칩의 형상 중에 공구마모인 크레이터가 가장 뚜렷하게 발생되는 칩의 형태는?

  1. 유동형
  2. 전단형
  3. 균열형
  4. 열단형
(정답률: 43%)
  • 칩이 연속적으로 발생하는 유동형 칩은 공구 경사면과 칩 사이의 접촉 면적이 넓고 마찰이 지속적으로 발생하여, 공구 표면이 움푹 패이는 크레이터 마모가 가장 뚜렷하게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 판 캠을 밀링머신에서 절삭할 때 가장 효과적인 커터는?

  1. 엔드밀
  2. 메탈 소
  3. 플라이 커터
  4. 페이스 커터
(정답률: 47%)
  • 판 캠과 같이 복잡한 곡선 형상을 가진 평면을 가공할 때는 측면 절삭이 가능하고 정밀한 윤곽 가공에 최적화된 엔드밀을 사용하는 것이 가장 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 선반의 주축을 중공축으로 한 이유로 볼 수 없는 것은?

  1. 굽힘과 비틀림 응력의 강화
  2. 중량감소와 베어링에 걸리는 하중을 감소
  3. 긴 공작물을 쉽게 고정
  4. 용이한 칩 배출
(정답률: 53%)
  • 선반의 주축을 중공축(가운데가 빈 축)으로 만들면 무게를 줄여 베어링 하중을 낮출 수 있고, 강성을 높이며, 축 내부로 긴 바(Bar) 형태의 공작물을 통과시켜 고정하기 유리합니다. 칩 배출은 절삭유나 외부 장치로 수행하는 것이지 주축의 구조적 형태와는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 절삭공구의 구비조건으로 거리가 먼 것은?

  1. 가격이 저렴할 것
  2. 인성과 내마모성이 클 것
  3. 고온에서 경도가 감소될 것
  4. 공구의 제작이 쉬울 것
(정답률: 87%)
  • 절삭공구는 고속 절삭 시 발생하는 고온에서도 경도가 유지되는 '적열경도'가 높아야 공구의 수명이 유지되고 정밀한 가공이 가능합니다.

    오답 노트
    고온에서 경도가 감소될 것: 적열경도가 낮아지면 공구가 빠르게 마모되어 부적합함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 절삭유의 사용목적으로 틀린 것은?

  1. 공구의 인선을 냉각시켜 공구의 경도 저하을 방지
  2. 공작물을 냉각시켜 절삭열에 의한 정밀도 저하를 방지
  3. 칩의 냉각을 도와 공작물의 마찰계수를 증가
  4. 칩을 씻어주어서 절삭작용을 쉽게 함
(정답률: 88%)
  • 절삭유는 마찰을 줄여 마찰계수를 감소시키고 냉각 및 윤활 작용을 통해 가공 정밀도를 높이는 것이 목적입니다. 따라서 칩의 냉각을 통해 마찰계수를 증가시킨다는 설명은 절삭유의 기본 목적과 정반대되는 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 가는 금속선을 전극으로 하여 2차원 형상으로 공작물을 잘라내는 가공법은?

  1. 플라즈마 가공
  2. 와이어 컷 방전 가공
  3. 초음파 가공
  4. 전해 연마 가공
(정답률: 82%)
  • 와이어 컷 방전 가공은 가는 금속선(와이어)을 전극으로 사용하여 방전 에너지를 통해 공작물을 정밀하게 절단하는 2차원 형상 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 입도가 작은 숫돌로 밀강에 작은 압력으로 가압하면서, 가공물에 이송을 주고, 동시에 숫돌에 진동을 주어 변질층의 표명니나 원통 내면을 다듬질하는 가공법은?

  1. 슈퍼 피니싱
  2. 래핑
  3. 액체 호닝
  4. 버핑
(정답률: 85%)
  • 슈퍼 피니싱은 입도가 작은 숫돌을 사용하여 낮은 압력으로 가압하고, 가공물 이송과 숫돌의 미세 진동을 동시에 주어 표면 변질층을 제거하고 정밀하게 다듬질하는 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 화학가공의 특징을 잘못 설명한 것은?

  1. 가공물의 강도와 경도에 관계없이 가공할 수 있다.
  2. 가공경화 또는 표면 변질층이 발생하지 않는다.
  3. 한번에 여러 개를 가공할 수 있다.
  4. 친환경적인 작업방법이다.
(정답률: 80%)
  • 화학가공은 강한 부식성 약품(에칭액)을 사용하여 재료를 녹여내는 방식이므로, 폐액 처리 문제 등으로 인해 친환경적인 작업방법이라고 할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 초음파 가공에 대한 설명으로 옳은 것은?

  1. 취성이 큰 재질은 가공할 수 없다.
  2. 부도체의 재질을 가공할 수 없다.
  3. 초음파 가공에는 다이아몬드 공구를 주로 사용한다.
  4. 연삭입자의 재질은 산화알루미늄계, 탄화수소계 등이 주로 사용된다.
(정답률: 58%)
  • 초음파 가공은 연삭 입자가 포함된 공구를 사용하여 미세한 충격으로 가공하므로, 산화알루미늄계나 탄화수소계 등의 연삭 입자가 주로 사용됩니다.

    오답 노트
    취성 재질: 유리, 세라믹 등 취성이 큰 재질 가공에 매우 적합함
    부도체: 전기적 성질과 무관하므로 부도체 가공 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 공작기계에서 절삭속도에 대한 설명 중 틀린 것은?

  1. 절삭속도는 가공물의 재질 및 지름, 절삭공구의 재질에 따라 적절히 선정하여야 한다.
  2. 절삭속도가 증가하면 가공물의 표면 거칠기가 나빠진다.
  3. 절삭속도가 증가하면 절삭공구와 가공물의 마찰력 증가로 절삭 공구 수명이 단축 된다.
  4. 동일한 회전수에서 가공물 지름이 커질수록 절삭속도는 커지고, 지름이 작아지면 느려진다.
(정답률: 80%)
  • 절삭속도가 증가하면 일반적으로 칩의 흐름이 원활해지고 구성인선(Built-up edge) 발생이 억제되어 가공물의 표면 거칠기가 오히려 개선됩니다.

    오답 노트
    절삭공구 수명 단축: 속도 증가 시 마찰열 상승으로 공구 마모 가속화
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 센터리스 연삭기의 장점에 해당되지 않는 것은?

  1. 센터가 필요하지 않아 센터 구멍을 가공할 필요가 없다.
  2. 긴 축 재료의 연삭이 가능하다.
  3. 긴 홈이 있는 가공물의 연삭에 적합하다.
  4. 연삭 여유가 적어도 된다.
(정답률: 74%)
  • 센터리스 연삭기는 센터 구멍 없이 외경을 연삭하므로 가공 효율이 높고 긴 축 재료 가공에 유리하며 연삭 여유를 적게 가져갈 수 있습니다.

    오답 노트
    긴 홈이 있는 가공물의 연삭에 적합하다: 센터리스 연삭기는 원통형 외경 가공에 특화되어 있어 홈이 있는 가공물에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 밀링머신에서 단식 분할법으로 원주를 씩 등분하려면 다음 어느 방법이 적당한가?

  1. 18개 구멍자리에서 4구멍씩 회전
  2. 18개 구멍자리에서 14구멍씩 회전
  3. 27개 구멍자리에서 4구멍씩 회전
  4. 27개 구멍자리에서 14구멍씩 회전
(정답률: 40%)
  • 단식 분할법에서 분할반의 원판 구멍 수와 회전 구멍 수의 관계를 이용하여 등분 수를 결정합니다. 문제의 이미지 $\text{4}^{\frac{2}{3}''}$는 오타로 판단되며, 정답인 27개 구멍자리에서 14구멍 회전 시 $\frac{14}{27}$ 회전이 이루어지는 원리를 적용합니다.
    ① [기본 공식] $\text{회전 구멍 수} = \frac{\text{원판 구멍 수}}{\text{등분 수}}$
    ② [숫자 대입] $\text{회전 구멍 수} = \frac{27}{1.928...}$ (또는 주어진 조건에 따른 계산)
    ③ [최종 결과] $\text{27개 구멍자리에서 14구멍씩 회전}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 구성인선의 방지 대책에 해당하지 않는 것은?

  1. 바이트의 경사각을 크게 한다.
  2. 윤활성이 좋은 절삭유제를 사용한다.
  3. 저속절삭을 한다.
  4. 마찰계수가 작은 절삭공구를 사용한다.
(정답률: 87%)
  • 구성인선은 칩이 공구 표면에 달라붙어 발생하는 현상으로, 이를 방지하려면 절삭 속도를 높여 칩의 흐름을 원활하게 해야 합니다.

    오답 노트
    저속절삭을 한다: 속도가 너무 낮으면 구성인선이 더 잘 발생하므로 방지 대책이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 공작기계에 관한 시험 항목 중 다음 설명이 나타내는 것은?

  1. 백래시 시험
  2. 무부하운전 시험
  3. 강성 시험
  4. 부하운전 시험
(정답률: 86%)
  • 공구 또는 공작물 부착대에 이송을 걸어 움직이기 시작한 위치에서 다시 역전시켜, 실제로 역방향 움직임이 시작될 때까지의 구동축 회전각을 측정하는 것은 기어 등의 틈새를 확인하는 백래시 시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 암모니아 가스에 의한 표면 경화법은?

  1. 액체 침탄법
  2. 침탄법
  3. 숏 피닝법
  4. 질화법
(정답률: 74%)
  • 질화법은 암모니아($NH_{3}$) 가스를 사용하여 강철 표면에 질소를 침투시켜 매우 단단한 질화층을 형성하는 표면 경화법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 표점거리 50mm인 인장시험편을 인장 시험한 결과 표점거리가 52.5mm가 되었다. 이 시험편의 연신율은?

  1. 2.5%
  2. 5%
  3. 7.5%
  4. 25%
(정답률: 84%)
  • 연신율은 원래 표점거리 대비 늘어난 길이의 비율을 백분율로 나타낸 것입니다.
    ① [기본 공식] $\epsilon = \frac{L_{f} - L_{0}}{L_{0}} \times 100$
    ② [숫자 대입] $\epsilon = \frac{52.5 - 50}{50} \times 100$
    ③ [최종 결과] $\epsilon = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 보통주철에 대한 설명으로 틀린 것은?

  1. 조직은 펄라이트 기지 조직이다.
  2. 통상 C, Si, P를 함유하고 있다.
  3. 고온에서 기계적 성질이 좋지 않다.
  4. 주조가 쉽고 값이 저렴하다.
(정답률: 31%)
  • 보통주철의 조직은 펄라이트 기지가 아니라, 펄라이트와 흑연이 혼합된 조직입니다.

    오답 노트
    C, Si, P 함유, 낮은 고온 기계적 성질, 우수한 주조성과 저렴한 가격은 보통주철의 전형적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 프레스용 금형재료의 구비조건 중 옳지 않은 것은?

  1. 인성이 클 것
  2. 내마모성이 클 것
  3. 열처리 시 치수변화가 많을 것
  4. 기계가공성이 좋을 것
(정답률: 93%)
  • 프레스 금형은 정밀한 치수가 유지되어야 하므로, 열처리 시 치수 변화가 적고 변형이 최소화되어야 합니다.

    오답 노트
    인성, 내마모성, 기계가공성은 금형의 수명과 제작 효율을 위해 반드시 갖춰야 할 필수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 황동 및 황동 합금의 종류가 아닌 것은?

  1. 하스텔로이
  2. 문쯔 메탈
  3. 길딩 메탈
  4. 톰백
(정답률: 48%)
  • 황동은 구리(Cu)와 아연(Zn)의 합금입니다. 문쯔 메탈, 길딩 메탈, 톰백은 모두 황동의 종류이지만, 하스텔로이(Hastelloy)는 니켈(Ni) 기반의 초합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 기계구조용 탄소강의 SM45C에서 기호표시 중 “45”는 무엇을 뜻하는가?

  1. 탄소함유량
  2. 항복점
  3. 경도
  4. 인장강도
(정답률: 85%)
  • 기계구조용 탄소강 SM45C에서 숫자 45는 탄소 함유량을 나타내며, 이는 평균 탄소 함유량이 $0.45\%$임을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 고온강도가 크므로 내연기관의 실린더, 피스톤 등에 이용되는 내열용 Al 합금은?

  1. Y합금
  2. 오일라이트
  3. 러지메탈
  4. 켈멧
(정답률: 88%)
  • Y합금은 알루미늄에 구리, 니켈, 마그네슘 등을 첨가한 내열 합금으로, 고온 강도가 매우 뛰어나 내연기관의 피스톤이나 실린더 헤드 등 고온 환경의 부품에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 한계 게이지의 마모 여유는 일반적으로 어느 쪽에 주는가?

  1. 정지측에 준다.
  2. 통과측에 준다.
  3. 양쪽에 다 준다.
  4. 양쪽에 모두 주지 않는다.
(정답률: 84%)
  • 한계 게이지에서 통과측(Go gauge)은 마모가 발생하기 쉬운 부위이므로, 게이지의 수명을 확보하고 정밀도를 유지하기 위해 마모 여유를 통과측에 부여합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 투영기의 교정과 관리에서 배출교정을 위한 배율 오차를 구하는 시긍로 옳은 것은? (단, △M : 배율오차, M : 실축한 배율, Mo : 호칭배율)

(정답률: 77%)
  • 투영기의 배율 오차는 호칭배율에 대해 실제 측정된 배율이 얼마나 차이 나는지를 백분율로 나타낸 것입니다.
    $$\Delta M = \frac{M - M_0}{M_0} \times 100(\%)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 도면에서 더브테일의 각도 나비 D1을 측정하고자 할 때 그 식으로 맞는 것은?

  1. D1 = M+d(1+sinα/2)
  2. D1 = M+d(1+tan-1α/2)
  3. D1 = M+d(1+sin-1α/2)
  4. D1 = M+d(1+tanα/2)
(정답률: 44%)
  • 더브테일의 나비 $D_{1}$을 측정하기 위해 측정구 $d$와 기준 치수 $M$, 그리고 각도 $\alpha$의 관계를 삼각함수로 정의합니다.
    ① [기본 공식] $D_{1} = M + d(1 + \tan^{-1} \frac{\alpha}{2})$
    ② [숫자 대입] (도면의 변수 $M, d, \alpha$ 대입)
    ③ [최종 결과] $D_{1} = M + d(1 + \tan^{-1} \frac{\alpha}{2})$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 KS 규격에 따른 스퍼기어 및 헬리컬 기어의 측정 요소에 해당하지 않는 것은?

  1. 피치
  2. 잇줄
  3. 이형
  4. 유효지름
(정답률: 72%)
  • KS 규격에서 스퍼기어 및 헬리컬 기어의 주요 측정 요소로는 피치, 잇줄, 이형 등이 포함됩니다. 유효지름은 일반적인 기어 측정 요소의 핵심 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 표면 거칠기 측정기가 옳게 나열된 것은?

  1. 삼선식, 촉침식
  2. 촉침식, 광파 간섭식
  3. 광파 간섭식, 스키드식
  4. 정적 검출식, 촉침식
(정답률: 78%)
  • 표면 거칠기 측정기는 측정 방식에 따라 접촉식인 촉침식과 비접촉식인 광파 간섭식 등으로 분류됩니다. 따라서 촉침식, 광파 간섭식이 올바르게 나열된 조합입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 지그의 손익분기점(N)의 계산식으로 옳은 것은? (단, Y : 지그 제작비용, y : 1시간당 가공비용, H : 지그를 사용하지 않을 때 1개당 가공 시간, HJ : 지그를 사용할 때 1개당 가공 시간)

(정답률: 60%)
  • 지그의 손익분기점은 지그 제작 비용을 지그 사용으로 인해 절감된 가공 비용으로 나누어 계산합니다.
    ① [기본 공식] $N = \frac{Y}{(H - H_{J}) \cdot y}$
    ② [숫자 대입] (제시된 변수 $Y, H, H_{J}, y$ 대입)
    ③ [최종 결과] $N = \frac{Y}{(H - H_{J}) \cdot y}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 작은 하중이 걸리는 작업은 주로 스프링에 의한 링크에 의해 작동되며 4가지(하양 잠김형, 압착형, 당기기형, 직선 이동형) 기본적인 클램핑 작용으로 되어 있는 클램프는?

  1. 스트랩 클램프
  2. 토글 클램프
  3. 쐐기형 클램프
  4. 캠 클램프
(정답률: 77%)
  • 토글 클램프는 링크 기구의 사점(Dead Point) 원리를 이용하여 작은 하중으로도 강력한 체결력을 얻을 수 있는 장치입니다. 하양 잠김형, 압착형, 당기기형, 직선 이동형의 4가지 기본 작동 방식으로 구성되는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 절삭공구를 직접 안내하는 것이 아니라 타 부시를 설치하기 위하여 지그 몸체에 압입되어 고정하는 부시는?

  1. 고정 부시
  2. 삽입 부시
  3. 라이너 부시
  4. 널링 부시
(정답률: 68%)
  • 라이너 부시는 절삭공구를 직접 안내하지 않고, 다른 부시(고정 부시 등)를 설치하기 위해 지그 몸체에 압입되어 고정하는 보조 부시입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 한계 게이지 재료에 요구되는 성질로 틀린 것은?

  1. 열팽창 계수가 클 것
  2. 내마모성이 좋을 것
  3. 변형이 적을 것
  4. 정밀 다듬질이 가능할 것
(정답률: 84%)
  • 한계 게이지는 정밀한 측정 도구이므로 온도 변화에 따른 치수 변화가 최소화되어야 합니다. 따라서 열팽창 계수는 작을수록 유리합니다.

    오답 노트
    내마모성, 변형 방지, 정밀 다듬질 가능 여부는 게이지의 정밀도와 수명을 유지하기 위한 필수 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 편측공차 을 동등양측공차로 옳게 변환한 것은?

  1. 5.255±0.005
  2. 5.255±0.010
  3. 5.260±0.005
  4. 5.260±0.010
(정답률: 88%)
  • 편측공차를 동등양측공차로 변환하려면 먼저 공차의 중심값을 구한 뒤, 중심값에서 최대/최소값까지의 거리(공차폭의 절반)를 $\pm$ 값으로 설정합니다.
    ① [기본 공식] $\text{중심값} = \frac{\text{최대값} + \text{최소값}}{2}$
    ② [숫자 대입] $\text{중심값} = \frac{5.260 + 5.250}{2} = 5.255$
    ③ [최종 결과] $5.255 \pm 0.005$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

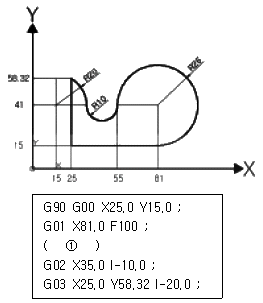

50. 다음 그림과 같이 A점에서 화살표방향으로 가공을 한다. ①의 프로그램 내용으로 올바른 것은?

  1. G02 X-26.0 Y26.0 R-26.0 ;
  2. G02 X-26.0 Y26.0 J26.0 ;
  3. G03 X55.0 Y41.0 J26.0 ;
  4. G03 X55.0 Y41.0 R-26.0 ;
(정답률: 56%)
  • 그림의 가공 경로를 보면 A점에서 시계 반대 방향으로 원호 가공을 수행하므로 G03 명령어가 필요합니다. 원호의 끝점 좌표는 $X55.0, Y41.0$이며, 반지름 $R$값이 $26$인 원호가 시계 반대 방향으로 볼록하게 가공되므로 $R$값에 마이너스 부호를 붙여 $R-26.0$으로 지정해야 합니다.
    따라서 정답은 G03 X55.0 Y41.0 R-26.0 ; 입니다.
  • 정답은 3번도 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음은 2D 모델링 및 NC DATA 생성과정으로 순서가 바른 것은?

  1. 도면 → 곡선의 정의 → CL Data 생성 → 공구경로검증 → 후처리 → NC Data 생성
  2. 도면 → 후처리 → 공구경로검증 → CL Data 생성 → 곡선의 정의 → NC Data 생성
  3. 도면 → 곡선의 정의 → NC Data 생성 → 후처리 → 공구경로검증 → CL Data 생성
  4. 도면 → 곡선의 정의 → 후처리 → NC Data 생성 → 공구경로검증 → CL Data 생성
(정답률: 76%)
  • 2D 모델링 및 NC 데이터 생성은 설계부터 가공 데이터 출력까지의 논리적 흐름을 따릅니다. 도면을 바탕으로 곡선을 정의하고, 공구 경로인 CL Data를 생성한 뒤, 이를 검증하고 후처리를 거쳐 최종 NC Data를 생성하는 순서가 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 입력된 전기적인 펄스 신호에 따라 일정한 각도만 회전하는 모터는?

  1. 스테핑 모터
  2. 브러쉬 리스 모터
  3. 공압 모터
  4. 유압 모터
(정답률: 85%)
  • 스테핑 모터는 입력되는 전기 펄스 신호의 수에 비례하여 일정한 각도(Step Angle)만큼 회전하는 개루프 제어 방식의 모터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. CNC 선반프로그래밍에서 절삭이송 속도를 회전당 공구의 이송량으로 지정할 때 사용하는 G코드는?

  1. G96
  2. G97
  3. G98
  4. G99
(정답률: 45%)
  • CNC 선반 프로그래밍에서 이송 방식을 지정할 때, 회전당 공구의 이송량($mm/rev$)으로 지정하는 코드는 G99입니다.

    오답 노트
    G96: 주속 일정 제어
    G97: 주축 회전수 일정 제어
    G98: 사이클 복귀점 복귀
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. Surface Modeling의 특징과 거리가 먼 것은?

  1. 2개의 교차면의 교선을 구할 수 있다.
  2. NC data를 생성할 수 있다.
  3. 은선 제거가 어렵다.
  4. 복잡한 형상을 표현할 수가 있다.
(정답률: 73%)
  • Surface Modeling은 면의 정보만을 다루므로 내부가 비어 있는 껍데기 구조입니다. 따라서 면의 앞뒤 구분이 명확하여 은선 제거가 매우 쉽다는 특징을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 관리 속도에서 점이 관리한계 내에 있으나 중심선 한쪽에 연속해서 나타나는 점의 배열 현상을 무엇이라 하는가?

  1. 연
  2. 경향
  3. 산포
  4. 주기
(정답률: 32%)
  • 관리도에서 점들이 관리한계선 내에 있더라도 중심선 한쪽에 연속적으로 나타나는 현상을 연(Run)이라고 합니다. 이는 공정에 이상 원인이 발생했음을 시사하는 신호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 로트의 크기 30, 부적합품률이 10%인 로트에서 시료의 크기를 5로 하여 랜덤 샘플링할 때, 시료 중 부적합품수가 1개 이상일 확률은 약 얼마인가? (단, 초기하분포를 이용하여 계산한다.)

  1. 0.3695
  2. 0.4335
  3. 0.5665
  4. 0.6305
(정답률: 33%)
  • 초기하분포를 이용하여 시료 중 부적합품이 1개 이상일 확률은 전체 확률 1에서 부적합품이 0개일 확률을 빼서 구합니다.
    ① [기본 공식] $P(X \ge 1) = 1 - \frac{\binom{M}{0} \binom{N-M}{n}}{\binom{N}{n}}$
    ② [숫자 대입] $P(X \ge 1) = 1 - \frac{\binom{3}{0} \binom{27}{5}}{\binom{30}{5}}$
    ③ [최종 결과] $P(X \ge 1) = 0.4335$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 브레인스토밍과 가장 관계가 깊은 것은?

  1. 파레토도
  2. 히스토그램
  3. 회귀분석
  4. 특성요인도
(정답률: 78%)
  • 특성요인도는 결과(특성)에 영향을 주는 원인(요인)들을 체계적으로 정리하는 도구이며, 이 과정에서 아이디어를 자유롭게 발산하는 브레인스토밍 기법이 필수적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 작업개선을 위한 공정분석에 포함되지 않는 것은?

  1. 제품 공정분석
  2. 사무 공정분석
  3. 직장 공정분석
  4. 작업자 공정분석
(정답률: 68%)
  • 공정분석은 작업 개선을 위해 제품, 사무, 작업자 공정분석 등으로 구분하여 수행합니다. 직장 공정분석이라는 개념은 공정분석의 분류에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 로트의 크기가 시료의 크기에 비해 10배 이상 클 때, 시료의 크기와 합격판정계수를 일정하게 하고, 로트의 크기를 증가시키면 검사특성곡선의 모양 변화에 대한 설명으로 가장 적절한 것은?

  1. 무한대로 커진다.
  2. 거의 변화하지 않는다.
  3. 검사특성곡선의 기울기가 완만해진다.
  4. 경사특성곡선의 기울기 경사가 급해진다.
(정답률: 66%)
  • 로트의 크기가 시료의 크기에 비해 충분히 클 때(보통 10배 이상), 검사특성곡선은 로트의 크기에 영향을 거의 받지 않고 시료의 크기와 합격판정계수에 의해 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 과거의 자료를 수리적으로 분석하여 일정한 경향을 도출한 후 가까운 장래의 매출액, 생산량 등을 예측하는 방법으로 무엇이라 하는가?

  1. 델파이법
  2. 전문가 패널법
  3. 시장조사법
  4. 시계열분석법
(정답률: 54%)
  • 시계열분석법은 과거부터 현재까지 일정 시간 간격으로 기록된 데이터를 수리적으로 분석하여 미래의 추세나 경향을 예측하는 정량적 예측 방법입니다.

    오답 노트
    델파이법, 전문가 패널법, 시장조사법: 수리적 분석보다는 전문가의 의견이나 설문 등 주관적 판단이 개입되는 정성적 예측 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
