기계가공기능장 필기 기출문제복원 (2014-04-06)

기계가공기능장 2014-04-06 필기 기출문제 해설

이 페이지는 기계가공기능장 2014-04-06 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계가공기능장
(2014-04-06 기출문제)

목록

1과목: 임의 구분

1. 다음 공유압 기호는 어떤 밸브의 기호인가?

  1. 파일럿 작동형 릴리프밸브
  2. 급속 배기밸브
  3. 카운터 밸런스밸브
  4. 파일럿 조작 체크밸브
(정답률: 68%)
  • 제시된 기호 는 파일럿 압력을 이용하여 릴리프 밸브의 설정 압력을 정밀하게 조절하고 작동시키는 파일럿 작동형 릴리프밸브의 전형적인 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 오일탱크에 관한 일반적인 설명으로 틀린 것은?

  1. 오일탱크의 용량은 효율적인 관리를 위해 펌프 토출량의 1.0~1.1배 수준에서 관리한다.
  2. 오일탱크에서 사용하는 공기청정기의 통기용량은 펌프 토출량의 2배 이상이어야 한다.
  3. 오일탱크에서 사용하는 스트레이너의 유량은 펌프 토출량의 2배 이상의 것을 사용한다.
  4. 오일탱크의 바닥면은 바닥에서 최소 15cm 이상 유지하는 것이 바람직하다.
(정답률: 78%)
  • 오일탱크의 용량은 오일의 냉각과 기포 제거를 위해 충분히 확보해야 하며, 일반적으로 펌프 토출량의 3~5배 수준으로 관리하는 것이 적절합니다. 따라서 1.0~1.1배 수준으로 관리한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 유압회로에 대한 설명 중 옳지 않은 것은?

  1. 실린더의 속도는 펌프의 송출량에 관계없이 일정하다.
  2. 펌프 송출압은 릴리프 밸브의 설정압으로 정해진다.
  3. 여분의 유량은 릴리프 밸브를 통해 환유되어 동력 손실이 작은 편이다.
  4. 실린더에 만일 부(-) 하중이 작용하면 피스톤이 자주할 염려가 있다.
(정답률: 58%)
  • 제시된 회로에서 릴리프 밸브는 시스템의 최대 압력을 제한하는 역할을 합니다. 설정 압력을 초과하는 여분의 유량이 릴리프 밸브를 통해 탱크로 직접 환유될 때, 이때 발생하는 압력 강하로 인해 상당한 에너지 손실(동력 손실)이 발생합니다. 따라서 동력 손실이 작은 편이라는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 절대압력과 게이지압력과의 관계를 나타낸 것 중 옳은 것은?

  1. 절대압력 = 대기압력 + 게이지압력
  2. 절대압력 = 대기압력 × 게이지압력
  3. 절대압력 = 대기압력 - 게이지압력
  4. 절대압력 = (대기압력 × 게이지압력)/2
(정답률: 86%)
  • 절대압력은 완전 진공 상태를 기준으로 측정하는 압력으로, 현재의 대기압에 게이지압(대기압과의 차이)을 더하여 계산합니다.
    $$ \text{절대압력} = \text{대기압력} + \text{게이지압력} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

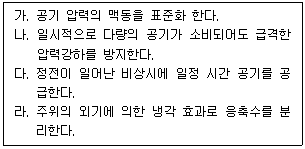

5. 다음 기능을 하는 공기압 장치는?

  1. 공기 압축기
  2. 공기 여과기
  3. 에어 드라이어
  4. 공기 탱크
(정답률: 88%)
  • 제시된 이미지 의 설명처럼 공기 압력의 맥동 표준화, 급격한 압력 강하 방지, 비상시 공기 공급 등의 기능을 수행하는 장치는 공기 탱크입니다.

    오답 노트
    공기 여과기: 응축수 및 이물질 제거 기능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 직류 전동기의 구조에서 중요한 3가지 요소가 아닌 것은?

  1. 계자
  2. 전기자
  3. 정류자
  4. 브러시
(정답률: 91%)
  • 직류 전동기의 3대 핵심 구조 요소는 자속을 만드는 계자, 전압을 유도하여 회전력을 얻는 전기자, 그리고 교류를 직류로 바꾸어주는 정류자입니다. 브러시는 전원을 공급하는 소모성 부품으로 3대 핵심 요소에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 종래의 릴레이 및 타이머를 이용한 시퀀스회로에 비하여 최근에는 PLC를 활용하는 경우가 많다. 다음 중 PLC의 장점으로 적합하지 않는 것은?

  1. 배선이 간결하여 유지보수가 비교적 용이하다.
  2. 내부회로의 수정이 용이하며 증설, 개선에 편리하다.
  3. 동일 접점이 제한 없이 사용되어 회로구성에 편리하다.
  4. CPU가 Down 되어도 공정에 영향이 없다.
(정답률: 92%)
  • PLC는 CPU가 제어의 핵심 역할을 수행하므로, CPU가 다운되면 전체 공정 제어가 불가능해져 공정에 치명적인 영향을 미칩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 아날로그 제어계에 대한 설명으로 옳은 것은 어느 것인가?

  1. 불연속적으로 표현한 제어시스템이다.
  2. 하나의 제어변수가 2가지의 가능한 값을 가진다.
  3. 연속적인 모든 시간에서 그 크기가 모두 연속적이다.
  4. 정보의 범위를 여러 단계로 등분하여 이 각각의 단계에 하나의 값을 부여한 디지털 신호에 의하여 제어된다.
(정답률: 57%)
  • 아날로그 제어계는 시간과 신호의 크기가 모두 연속적으로 변화하는 시스템을 의미합니다.

    오답 노트
    불연속적 표현, 2가지 값(0 또는 1), 단계적 등분 신호: 모두 디지털 제어계의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 물리량의 변화를 기본 전기회로의 전원과 같이 스스로 전위차를 줄 수 있는 기전력의 값으로 표현되는 센서는?

  1. 서미스터
  2. Cds
  3. 열전쌍
  4. 바이메탈
(정답률: 74%)
  • 열전쌍은 서로 다른 두 종류의 금속선을 접속하여 양단에 온도차를 주었을 때 기전력이 발생하는 제베크 효과를 이용하여 전위차를 생성하는 센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 복수의 NC 공작기계가 가변루트인 자동반송시스템으로 연결되어 유기적으로 제어되는 생산 형태는?

  1. Job-shop
  2. FMC
  3. FMS
  4. FTL
(정답률: 74%)
  • 복수의 NC 공작기계와 가변 루트를 가진 자동 반송 시스템이 결합되어 유기적으로 제어되는 생산 형태는 FMS(Flexible Manufacturing System, 유연 생산 시스템)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 공작기계 검사 시험 통칙에서 틀린 것은?

  1. 시험은 원칙적으로 공작기계를 분해하지 않고 한다.
  2. 정적 정밀도는 원칙적으로 기계에 하중이 걸려있지 않은 상태에서 한다.
  3. 시험은 원칙적으로 공작기계를 사용하는 기업체에서 시행한다.
  4. 운전은 필요한 성능과 정밀도에 영향을 미치지 않도록 한다.
(정답률: 86%)
  • 공작기계 검사 시험은 원칙적으로 제조자 또는 검사 기관의 시험 시설에서 시행하며, 사용 기업체에서 시행하는 것이 원칙이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 밀링 머신에 대한 내용 중 옳지 않은 것은?

  1. 여러 날을 가진 커터가 회전을 한다.
  2. 평면 및 홈 가공을 할 수 있다.
  3. 나선형 홈을 가공할 수 있다.
  4. 공작물을 회전시키며 홈을 가공할 수 있다.
(정답률: 93%)
  • 밀링 머신은 여러 개의 날을 가진 커터가 회전하고 공작물이 이송하며 가공하는 기계입니다. 공작물을 회전시키며 홈을 가공하는 것은 선반(Lathe)의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 구조용 특수강 중 강인강이 아닌 것은?

  1. Cr-Mo강
  2. Mn강
  3. Mn-S강
  4. Ni강
(정답률: 62%)
  • 강인강은 충격에 강하고 끈기가 있는 강으로 Cr-Mo강, Mn강, Ni강 등이 해당합니다.

    오답 노트
    Mn-S강: 쾌삭강(절삭성 향상강)의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 연삭숫돌의 결합도에 따른 경도의 선정 기준으로 틀린 것은?

  1. 연질 가공물의 연삭에는 결함도가 높은 숫돌을 사용한다.
  2. 연삭 깊이가 깊을 때에는 결합도가 높은 숫돌을 사용한다.
  3. 숫돌의 원주속도가 느릴 때에는 결합도가 높은 숫돌을 사용한다.
  4. 접촉 면적이 작을 때에는 결합도가 높은 숫돌을 사용한다.
(정답률: 60%)
  • 연삭 깊이가 깊을수록 숫돌에 가해지는 부하가 커지므로, 입자가 쉽게 탈락하여 눈메움 현상을 방지할 수 있도록 결합도가 낮은(연한) 숫돌을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 전해 연마의 특징으로 옳지 않은 것은?

  1. 가공변질 층이 없고 평활한 가공면을 얻을 수 있다.
  2. 가공면에 반대 방향으로 방향성이 있다.
  3. 복잡한 형상의 제품도 가능하다.
  4. 내마모성, 내부식성이 향상된다.
(정답률: 84%)
  • 전해 연마는 전해액 속에서 양극에 공작물을 두고 전기화학적으로 용해시켜 표면을 매끄럽게 만드는 가공법입니다. 따라서 가공면에 물리적인 긁힘이나 방향성이 남지 않는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 선반 작업에서 절삭속도가 V m/min, 주축의 회전수가 N r/min(=rpm) 일 때 공작물의 지름이 32mm 이면 V와 N의 옳은 관계식은?

  1. V ≒ 0.1N
  2. V ≒ N
  3. V ≒ 10N
  4. V ≒ 32N
(정답률: 73%)
  • 절삭속도는 주축의 회전수와 공작물의 지름에 의해 결정되며, 원주 길이를 계산하는 원리를 사용합니다.
    ① [기본 공식] $V = \frac{\pi D N}{1000}$ 절삭속도
    ② [숫자 대입] $V = \frac{3.14 \times 32 \times N}{1000}$
    ③ [최종 결과] $V \approx 0.1N$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 초음파 가공의 특징과 가장 관계가 없는 것은?

  1. 공구의 재료는 피아노선, 황동 등이 있다.
  2. 소성변형이 되지 않아 취성이 큰 재료를 가공할 수 있다.
  3. 부도체는 가공할 수 없다.
  4. 원형 또는 이형단면 가공이 가능하다.
(정답률: 84%)
  • 초음파 가공은 공구의 진동과 연마재를 이용한 기계적 마모 작용으로 가공하므로, 전기적 특성과 관계없이 부도체(유리, 세라믹 등) 및 취성이 큰 재료를 가공할 수 있는 것이 큰 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 선반의 크기 표시 방법으로 쓰이지 않는 것은?

  1. 베드, 왕복대 위의 스윙
  2. 양 센터 사이의 최대 거리
  3. 심압대 위의 스윙
  4. 가공할 수 있는 공작물의 최대지름
(정답률: 87%)
  • 선반의 크기를 표시할 때는 가공 가능한 공작물의 최대 지름(스윙), 양 센터 사이의 최대 거리, 베드 및 왕복대 위의 스윙 등을 기준으로 합니다. 심압대 위의 스윙은 일반적인 선반의 크기 표시 방법으로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 공작기계의 구비조건 및 특성에 대한 설명이 옳지 않은 것은?

  1. 공작물의 잔류응력은 공작 전에 충분히 제거해야 한다.
  2. 정밀도가 높은 공작기계는 고속생산이 어려워 바람직하지 않다.
  3. 정확한 기준면이 없는 공작방법은 정밀공작에 적합하지 않다.
  4. 강성의 결핍과 진동은 정밀공작에 좋지 않다.
(정답률: 90%)
  • 이상적인 공작기계는 높은 정밀도를 유지하면서도 고속 생산이 가능하여 생산성을 높이는 방향으로 설계되어야 합니다. 정밀도가 높으면 고속생산이 어려워 바람직하지 않다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 기계의 부픔을 조립할 때 볼트의 머리 부분이 돌출되면 곤란한 부분이 있다. 이러한 경우에 볼트 또는 너트의 머리 부분이 가공물 안으로 묻히도록 드릴과 동심원의 2단 구멍을 절삭하는 방법은?

  1. 카운터 보링
  2. 카운터 싱킹
  3. 스폿 페이싱
  4. 리밍
(정답률: 94%)
  • 카운터 보링은 볼트나 너트의 머리가 가공물 표면 밖으로 돌출되지 않도록, 드릴로 뚫은 구멍 상단에 더 큰 지름의 원통형 구멍을 추가로 가공하는 방법입니다.

    오답 노트
    카운터 싱킹: 원추형(접시 모양) 구멍 가공
    스폿 페이싱: 표면의 평탄한 접촉면 가공
    리밍: 구멍의 정밀도와 표면 거칠기 개선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 그림은 절삭 중에 공구와 공작물 및 칩에 발생하는 절삭온도의 분포이다. 절삭온도가 가장 높은 부분은?

  1. A
  2. B
  3. C
  4. D
(정답률: 34%)
  • 절삭 시 발생하는 열은 주로 전단 영역에서 집중적으로 발생합니다. 이미지에서 전단 영역인 D 부분이 약 60%의 절삭열이 집중되어 온도가 가장 높습니다.

    오답 노트
    B: 약 30%의 열 발생
    A: 약 10%의 열 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 절삭공구의 수명공식은? (단, V : 절삭속도, T : 공구수명, n : 절삭공구와 가공율에 의해 변하는 지수, C : 공구수명 상수이다.)

  1. (VT/n) = C
  2. VTn = C
  3. CTn = C
  4. TVn = C
(정답률: 88%)
  • 테일러(Taylor)의 공구 수명 공식은 절삭 속도와 공구 수명의 관계를 나타내는 기본 공식입니다.
    $$\text{V} \text{T}^{n} = \text{C}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 용삭과 유사한 방법으로 가공물 표면에 요철부분의 볼록부를 가공할 때 기계적 마찰로 용삭보다 더 능률적인 가공을 하는 화학 가공은?

  1. 화학 연삭
  2. 화학 절단
  3. 화학 밀링
  4. 화학 절삭
(정답률: 79%)
  • 화학 연삭은 화학적 식각 작용과 기계적 마찰을 동시에 이용하여 가공물 표면의 볼록한 부분을 제거함으로써, 일반적인 용삭보다 더 정밀하고 능률적인 가공이 가능한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 슈퍼피니싱의 2단 공정작업의 2단계 제1공정의 가공조건으로 맞는 것은?

  1. 고속도 저압력
  2. 저속도 저압력
  3. 고속도 고압력
  4. 저속도 고압력
(정답률: 52%)
  • 슈퍼피니싱의 2단 공정 중 제1공정은 거친 가공 단계로, 표면의 요철을 빠르게 제거하기 위해 저속도 고압력 조건을 적용하여 가공 효율을 높입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 드릴링 머신에서 절삭속도 20m/min, 드릴의 지름 25mm, 이송속도 0.1mm/rev, 드릴 끝 원추의 높이를 5.8mm라 하고 98mm 깊이의 구멍을 뚫을 때 절삭시간은? (단, π는 3.14로 계산한다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 약 3분 8초
  2. 약 4분 1초
  3. 약 6분 1초
  4. 약 8분 2초
(정답률: 30%)
  • 드릴링의 절삭 시간은 총 가공 길이(구멍 깊이 + 원추 높이)를 1회전당 이송량과 분당 회전수의 곱으로 나누어 계산합니다.
    ① [기본 공식] $T = \frac{L + h}{f \times \frac{1000 \times V}{\pi \times D}}$
    ② [숫자 대입] $T = \frac{98 + 5.8}{0.1 \times \frac{1000 \times 20}{3.14 \times 25}}$
    ③ [최종 결과] $T = 4.08$
  • 소요시간(T)= t+h/n*f=98+5.8/254.6*0.1=4.1min
    따라서 정답은 2번입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 절삭날수가 10, 바깥지름 100mm인 고속도강 밀링 커터로 길이 300mm인 탄소강을 절삭속도 100m/min로 절삭할 때, 날 1개마다의 이송량은 0.1mm라 하면 1분간의 이송량은?

  1. 100mm/min
  2. 300mm/min
  3. 318mm/min
  4. 412mm/min
(정답률: 68%)
  • 밀링 커터의 1분간 이송량은 주축 회전수, 날 수, 날당 이송량의 곱으로 결정됩니다. 먼저 절삭속도를 이용해 회전수를 구한 뒤 이송량을 계산합니다.
    ① [기본 공식] $F = \frac{1000 \times V}{\pi \times D} \times z \times f$
    ② [숫자 대입] $F = \frac{1000 \times 100}{3.14 \times 100} \times 10 \times 0.1$
    ③ [최종 결과] $F = 318$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 센터리스 연삭기에서 조정숫돌차의 바깥지름이 400mm, 회전수가 30r/min(rpm), 경사각이 4°일 때 공작물의 1분간 이송속도를 구하면?

  1. 2500 mm/min
  2. 2560 mm/min
  3. 2630 mm/min
  4. 2680 mm/min
(정답률: 58%)
  • 센터리스 연삭기에서 공작물의 이송속도는 조정숫돌의 원주속도와 경사각의 사인(sin) 값의 곱으로 계산합니다.
    ① [기본 공식] $V = \pi \times D \times N \times \sin\theta$
    ② [숫자 대입] $V = 3.14 \times 400 \times 30 \times \sin 4^{\circ}$
    ③ [최종 결과] $V = 2630$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 호닝에서 흔의 왕복운동시 오버런은 몇 % 내외일 때 가장 양호한 진직도가 얻어지는가?

  1. 약 60%
  2. 약 50%
  3. 약 40%
  4. 약 30%
(정답률: 55%)
  • 호닝 가공 시 흔의 왕복 운동에서 양 끝단에서 겹쳐서 움직이는 오버런(Overrun) 구간이 약 $30\%$ 내외일 때 가장 우수한 진직도를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 보통선반에서 바이트 중심이 공작물의 회전중심과 일치하지 않았을 때의 설명으로 틀린 것은?

  1. 바이트의 중심이 공작물 회전중심보다 낮으면 전방여유가 커진다.
  2. 바이트의 중심이 공작물 회전중심보다 높으면 상면 경사각이 커진다.
  3. 바이트의 중심이 공작물 회전중심보다 높으면 가공하려는 치수보다 가공 후 측정치수가 크다.
  4. 바이트의 중심이 공작물 회전중심보다 낮으면 가공하려는 치수보다 가공 후 측정치수가 작다.
(정답률: 62%)
  • 바이트 중심이 공작물 회전중심보다 낮을 경우, 실제 절삭되는 지점이 중심보다 아래에 위치하게 되어 가공 후 측정 치수가 가공하려는 치수보다 더 크게 나타납니다.

    오답 노트
    바이트 중심이 낮으면 전방여유각 증가, 중심이 높으면 상면경사각 증가 및 측정 치수가 크게 나타나는 것은 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 주철을 초경합금 팁을 사용하여 선반가공 할 때 공구홀더의 윗면 경사각은?

  1. 0~6°
  2. 7~10°
  3. 11~12°
  4. 13~15°
(정답률: 69%)
  • 주철을 초경합금 팁으로 선반가공 할 때, 칩의 배출과 공구의 강성을 고려하여 공구홀더의 윗면 경사각은 일반적으로 $0 \sim 6^{\circ}$ 범위로 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 주철, 황동, 경합금, 초경합금 등의 연삭에 적당한 탄화 규소계 연삭숫돌의 입자기호는 무엇인가?

  1. A
  2. WA
  3. W
  4. GC
(정답률: 89%)
  • 탄화규소(SiC)계 연삭숫돌은 경도가 매우 높고 취성이 강해 주철, 황동, 경합금, 초경합금과 같은 비철금속이나 매우 단단한 재료의 연삭에 사용됩니다. 이때 사용되는 입자 기호는 GC(Green Silicon Carbide)입니다.

    오답 노트
    A: 알루미나계(산화알루미늄) 입자
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 절삭면적의 표시방법 중 옳은 것은?

  1. 절삭깊이 × 이송
  2. 절삭속도 × 이송
  3. 절삭저항 × 이송
  4. 절삭폭 × 이송
(정답률: 72%)
  • 절삭면적은 공구가 재료에 파고드는 깊이와 한 번의 이송으로 깎여 나가는 폭의 곱으로 정의됩니다. 따라서 절삭깊이 × 이송으로 표시하는 것이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

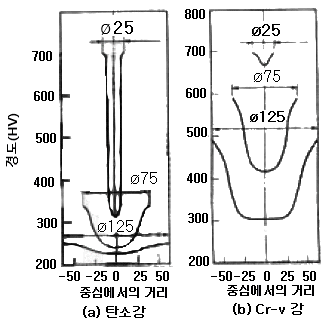

33. 그림은 동일한 담금질을 했을 때 탄소강과 Cr-V강의 담금질한 경도 분포를 나타내었다. 이에 대한 설명 중 틀린 것은? (단, 담금질 전 두 재료의 경도는 HV200 수준으로 동일하다고 가정한다.)

  1. 탄소강에서 비교적 가는 봉은 중심부와 표면의 경도 차가 매우 크다.
  2. 탄소강에서 지름이 큰 경우 내외부 경도 차가 거의 없거나 작은 편이며 전체적으로 경도가 낮다.
  3. ø25 Cr-V강의 경우 동일 지름의 탄소강에 비하여 공도의 분포가 고르고 질량 효과가 적다.
  4. Cr-V강에 비하여 탄소강이 전체적으로 담금질이 잘 된다.
(정답률: 72%)
  • 제시된 경도 분포 그래프를 분석하면, Cr-V강이 탄소강보다 지름이 커져도 중심부 경도 저하가 적고 전체적으로 높은 경도를 유지함을 알 수 있습니다. 이는 Cr-V강의 경화능(Hardenability)이 탄소강보다 훨씬 뛰어나기 때문입니다. 따라서 Cr-V강에 비하여 탄소강이 전체적으로 담금질이 잘 된다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 순철의 동소체 중 910~1400℃ 구간에서 존재하는 것은?

  1. α철
  2. β철
  3. γ
  4. δ
(정답률: 73%)
  • 순철의 동소체 중 $910 \sim 1400^{\circ}C$ 구간에서 존재하는 상은 면심입방격자(FCC) 구조를 가진 $\gamma$철(오스테나이트)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 20℃인 100mm 강이 25℃로 변하였을 때 변형율 0.01 이었다. 이 재료의 열팽창계수(1/℃)는 얼마인가?

  1. 2×10-2
  2. 2×10-3
  3. 1×10-2
  4. 1×10-3
(정답률: 79%)
  • 열팽창계수는 온도 변화에 따른 변형률의 비로 계산합니다.
    ① [기본 공식] $\alpha = \frac{\epsilon}{\Delta T}$ 열팽창계수 = 변형률 / 온도변화
    ② [숫자 대입] $\alpha = \frac{0.01}{25 - 20}$
    ③ [최종 결과] $\alpha = 2 \times 10^{-3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 재료의 경도 시험법 중 반발저항을 이용하는 방법은?

  1. 브리넬 경도시험
  2. 로크웰 경도시험
  3. 비커스 경도시험
  4. 쇼어 경도시험
(정답률: 71%)
  • 쇼어 경도시험은 다이아몬드 추를 낙하시켜 튀어 오르는 반발 높이를 측정하여 재료의 경도를 결정하는 반발저항 이용 시험법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 베어링강의 재료로서 갖추어야 할 성질이 아닌 것은?

  1. 소착에 의한 저항력이 커야 한다.
  2. 마찰계수가 커야 한다.
  3. 열전도율이 커야 한다.
  4. 내식성이 높아야 한다.
(정답률: 66%)
  • 베어링강은 회전체 간의 마찰을 최소화하여 마모를 줄여야 하므로, 마찰계수가 작아야 합니다.

    오답 노트
    소착 저항력, 열전도율, 내식성은 베어링의 수명과 안정성을 위해 반드시 높아야 하는 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 황동에서 나타나는 화학적 현상에 속하지 않는 것은?

  1. 시효 경화
  2. 탈아연 부식
  3. 고온 탈아연
  4. 자연 균열
(정답률: 59%)
  • 황동의 화학적 현상에는 탈아연 부식, 고온 탈아연, 자연 균열 등이 포함되지만, 시효 경화는 주로 알루미늄 합금 등에서 나타나는 기계적 성질 변화 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 2.11%C의 오스테나이트와 6.67%C의 시멘타이트의 공정 조직으로 그림과 같은 조직을 무엇이라고 하는가?

  1. 흑연
  2. 페라이트
  3. 레데뷰라이트
  4. 인화철
(정답률: 57%)
  • 제시된 조직 사진 은 $2.11\% \text{C}$의 오스테나이트와 $6.67\% \text{C}$의 시멘타이트가 공정 반응을 통해 형성된 층상 조직인 레데뷰라이트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 기계부품 도면에서 요구되는 진원도 측정법으로 가장 적합한 것은?

  1. 지름법
  2. 3점법
  3. 반지름법
  4. 2점법
(정답률: 68%)
  • 제시된 도면 에서 요구하는 진원도 공차는 $0.02$이며, 이와 같이 정밀한 진원도 측정을 위해서는 중심에서 외곽으로 측정하는 반지름법이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 0~25mm 범위를 가지는 외측마이크로미터의 측정력 범위로 가장 옳은 것은?

  1. 1~2N
  2. 2~5N
  3. 5~15N
  4. 20~30N
(정답률: 63%)
  • 일반적인 $0 \sim 25\text{mm}$ 범위의 외측 마이크로미터에서 측정 대상물에 가해지는 적정 측정력의 표준 범위는 $5 \sim 15\text{N}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 게이지 블록과 마찬가지로 밀착이 가능하기 때문에 홀더가 필요 없으며 오토콜리메이터 같은 광학적인 측정기와 병행해서 게이지면을 반사면으로 이용하여 정밀 각도 측정이 가능한 게이지는?

  1. 요한스식 각도 게이지
  2. NPL식 각도 게이지
  3. 테이퍼 게이지
  4. 원통 게이지
(정답률: 86%)
  • NPL식 각도 게이지는 게이지 블록과 같이 밀착이 가능하여 별도의 홀더가 필요 없으며, 게이지면을 반사면으로 활용해 오토콜리메이터와 같은 광학 측정기로 정밀한 각도를 측정할 수 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 오토콜리메이터와 함께 사용되는 부속품 중 하나로, 원주눈금, 할출판, 기어의 각도분할의 검정에 이용되는 부속품은?

  1. 평면경
  2. 폴리곤 프리즘
  3. 펜타 프리즘
  4. 조정기
(정답률: 76%)
  • 폴리곤 프리즘은 오토콜리메이터와 함께 사용하여 원주눈금, 할출판, 기어의 각도분할 등을 정밀하게 검정하는 데 사용되는 부속품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 한 쌍의 기어를 백래시 없이 맞물리고 회전시켰을 때 중심거리 변화를 이용하여 1피치 물림오차 및 전체 물림오차를 구하여 기어의 등급을 평가할 수 있는 시험은?

  1. 편측 잇면 물림시험
  2. 양측 잇면 물림시험
  3. 피치원판식 시험
  4. 기초원식 시험
(정답률: 84%)
  • 양측 잇면 물림시험은 한 쌍의 기어를 백래시 없이 맞물린 후 중심거리의 변화를 측정하여 1피치 및 전체 물림오차를 구하고 기어의 등급을 평가하는 시험법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 지그와 고정구를 구분하는데 있어 가장 큰 차이점은?

  1. 공구 안내장치의 유무
  2. 본체의 유무
  3. 조임 장치의 유무
  4. 위치 결정구의 유무
(정답률: 61%)
  • 지그(Jig)와 고정구(Fixture)를 구분하는 결정적인 차이는 공구를 정확한 위치로 인도하는 공구 안내장치(Bush)의 유무입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 클램핑 장치에 칩이 붙을 때는 클램핑력이 불안전하게 된다. 이에 관한 대책으로 잘못 설명한 것은?

  1. 위치결정면 부분을 넓은 면적으로 한다.
  2. 클램핑 면은 수직면으로 한다.
  3. 볼트, 스프링, 로크 와셔 등을 이용하여 항상 밀착하게 한다.
  4. 칩의 비산 방향에 클램프 부분을 설치하지 않는다.
(정답률: 66%)
  • 칩이 쌓여 클램핑력이 불안정해지는 것을 막으려면 위치결정면을 좁게 하여 칩이 끼어들 공간을 최소화해야 합니다.

    오답 노트
    위치결정면 부분을 넓은 면적으로 한다: 면적이 넓으면 칩이 더 많이 쌓여 오히려 정밀도가 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 템플릿 지그의 설명으로 가장 옳은 것은?

  1. 작업자가 주의를 하지 않으면 공작물이 부정확하게 가공될 염려가 있는 구조이다.
  2. 생산 작업에 사용되는 지그 중에서 가장 합리적인 구조이며 정밀한 공작물을 고속으로 생산하기 위한 지그이다.
  3. 핀이나 네스트가 없이 클램프에 의하여 공작물을 밀착 시킬 수 있는 구조이다.
  4. 제작비가 많이 소요되지만 복잡한 형태의 공작물을 다량 생산할 때 적합하다.
(정답률: 51%)
  • 템플릿 지그는 단순한 형상의 가이드만을 제공하므로, 작업자가 정확하게 위치를 잡지 않고 주의를 기울이지 않으면 공작물이 부정확하게 가공될 위험이 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 90° V-Block에서 외경이 ø20±0.1인 공작물 위치결정 시 수평중심의 최대변화량은 약 몇 mm 인가?

  1. 0.05
  2. 0.07
  3. 0.10
  4. 0.14
(정답률: 38%)
  • V-블록에 공작물을 놓았을 때, 공작물의 외경 변화에 따른 중심 높이의 변화량을 계산하는 문제입니다.
    $$ \Delta h = r \cdot \tan( \frac{\theta}{2} ) $$
    여기서 $\theta$는 V-블록의 각도 $90^{\circ}$이며, 외경 오차 $\pm 0.1$에 따른 반지름 변화량 $\Delta r$은 $0.05$입니다.
    ① [기본 공식] $ \Delta h = \Delta r \cdot \tan( 45^{\circ} ) $
    ② [숫자 대입] $ \Delta h = 0.05 \times 1 $
    ③ [최종 결과] $ \Delta h = 0.05 $
    단, 문제에서 요구하는 최대 변화량은 공차 범위 전체($+0.1$에서 $-0.1$까지의 변동 또는 기준 대비 최대 편차의 합산 등 상황에 따라 해석)를 고려하며, 주어진 정답 $0.14$는 V-블록의 기하학적 배치와 공차 누적을 계산한 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 치공구의 사용에 따른 장·단점으로 틀린 것은?

  1. 작업의 숙련도 요구가 감소한다.
  2. 가공 정밀도 향상으로 불량품을 방지한다.
  3. 가공시간을 단축하에 하여 제조비용을 절감할 수 있다.
  4. 호환성이 낮아지기 때문에 단일제품 제작에만 사용한다.
(정답률: 86%)
  • 치공구를 사용하면 표준화된 가공이 가능해져 호환성이 높아지며, 이를 통해 대량 생산이 가능해집니다. 따라서 호환성이 낮아져 단일제품 제작에만 사용한다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 윤곽제어를 할 때 펄스를 분배하는 방식에 포함되지 않는 것은?

  1. MIT 방식
  2. DDA 방식
  3. 서보 방식
  4. 대수연산 방식
(정답률: 61%)
  • 윤곽제어를 위한 펄스 분배 방식에는 MIT 방식, DDA 방식, 대수연산 방식 등이 있으며, 서보 방식은 제어 시스템의 구동 방식이지 펄스 분배 알고리즘 방식이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 머시닝센터에 사용되는 준비기능 중 G42 코드의 의미는?

  1. 자동 공구길이 측정
  2. 공구길이 보정 “+”
  3. 공구길이 보정 취소
  4. 공구지름 보정 우측
(정답률: 89%)
  • 머시닝센터의 준비기능에서 G42는 공구의 반지름을 고려하여 가공 경로의 우측으로 공구를 보정하는 공구지름 보정 우측 기능을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 주 프로그램에서 보조 프로그램을 호출하여 실행한 후 다시 주프로그램으로 복귀할 때 사용하는 M코드는?

  1. M08
  2. M09
  3. M98
  4. M99
(정답률: 78%)
  • 보조 프로그램의 끝에서 주 프로그램으로 복귀하기 위해 사용하는 종료 코드는 M99입니다.

    오답 노트
    M98: 보조 프로그램을 호출할 때 사용하는 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 200rpm으로 회전하는 스핀틀을 5회전 휴지 명령 프로그래밍을 하고자 할 때 바르게 표현한 것은?

  1. G04 X1.5 ;
  2. G04 X0.7 ;
  3. G04 X1500 ;
  4. G04 X7000 ;
(정답률: 83%)
  • 스핀들이 특정 회전수일 때 지정된 회전수만큼 휴지시키기 위한 시간(초)을 계산하여 G04 명령어로 입력합니다.
    ① [기본 공식] $\text{휴지 시간} = \frac{\text{휴지 회전수} \times 60}{\text{회전 속도}}$
    ② [숫자 대입] $\text{휴지 시간} = \frac{5 \times 60}{200}$
    ③ [최종 결과] $\text{휴지 시간} = 1.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CAD시스템에서 선, 원, 문자 등 도형 형상을 구성하는 최소단위를 무엇이라 하는가?

  1. 요소
  2. 모델
  3. 데이터
  4. 픽셀
(정답률: 77%)
  • CAD 시스템에서 선, 원, 호, 문자 등과 같이 도형의 형상을 구성하는 가장 기본이 되는 최소 단위를 요소라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 반즈가 제시한 동작경제원칙에 해당되지 않는 것은?

  1. 표준작업의 원칙
  2. 신체의 사용에 관한 원칙
  3. 작업장의 배치에 관한 원칙
  4. 공구 및 설비의 디자인에 관한 원칙
(정답률: 57%)
  • 반즈(Barnes)의 동작경제원칙은 신체의 사용, 작업장의 배치, 공구 및 설비의 디자인이라는 3가지 기본 원칙으로 구성됩니다.

    오답 노트
    표준작업의 원칙: 동작경제원칙의 3대 분류에 포함되지 않는 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 근래 인간공학이 여러 분야에서 크게 기여하고 있다. 다음 중 어느 단계에서 인간공학적 지식이 고려됨으로서 기업에 가장 큰 이익을 줄 수 있는가?

  1. 제품의 개발단계
  2. 제품의 구매단계
  3. 제품의 사용단계
  4. 작업자의 채용단계
(정답률: 85%)
  • 제품의 설계 및 개발 단계에서 인간공학적 요소를 반영하면, 추후 발생할 수 있는 설계 변경 비용이나 사용자의 불편함으로 인한 손실을 사전에 방지할 수 있어 기업에 가장 큰 경제적 이익을 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 표를 참조하여 5개월 단순 이동 평균법으로 7월의 수요를 예측하면 몇 개인가?

  1. 55개
  2. 57개
  3. 58개
  4. 59개
(정답률: 72%)
  • 단순 이동 평균법은 예측 시점 직전의 정해진 기간(n개월) 동안의 실제 수요 합계를 기간 수로 나누어 계산합니다.
    $$F_{t+1} = \frac{\sum_{i=t-n+1}^{t} A_i}{n}$$
    $$F_{7} = \frac{50 + 53 + 60 + 64 + 68}{5}$$
    $$F_{7} = 59$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 두 관리도가 모두 포아송 분포를 따르는 것은?

  1. 관리도, R 관리도
  2. c 관리도, u 관리도
  3. np 관리도, p 관리도
  4. c 관리도, p 관리도
(정답률: 49%)
  • 결함 수(c 관리도)와 단위당 결함 수(u 관리도)는 희귀 사건의 발생 횟수를 다루므로 포아송 분포를 따릅니다.

    오답 노트
    np 관리도, p 관리도: 이항 분포를 따름
    R 관리도: 범위(Range)를 다루는 관리도
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 전수검사와 샘플링검사에 관한 설명으로 가장 올바른 것은?

  1. 파괴검사의 경우에는 전수검사를 적용한다.
  2. 전수검사가 일반적으로 샘플링검사보다 품질향상에 자극을 더 준다.
  3. 검사항목이 많을 경우 전수검사보다 샘플링검사가 유리하다.
  4. 샘플링검사는 부적합품이 섞여 들어가서는 안 되는 경우에 적용한다.
(정답률: 79%)
  • 샘플링검사는 일부 표본만 검사하므로 검사항목이 많거나 전수검사가 불가능한 경우 시간과 비용 면에서 매우 유리합니다.

    오답 노트
    파괴검사: 제품이 파괴되므로 샘플링검사 적용
    품질향상 자극: 전수검사가 더 강함
    부적합품 절대 불가: 전수검사 적용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 도수분포표에서 도수가 최대인 계급의 대푯값을 정확히 표현한 통계량은?

  1. 중위수
  2. 시료평균
  3. 최빈수
  4. 미드-레인지
(정답률: 85%)
  • 데이터 집합에서 가장 빈번하게 나타나는 값, 즉 도수분포표에서 도수가 최대인 계급의 값을 최빈수라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
