기계가공기능장 필기 기출문제복원 (2016-07-10)

기계가공기능장 2016-07-10 필기 기출문제 해설

이 페이지는 기계가공기능장 2016-07-10 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계가공기능장
(2016-07-10 기출문제)

목록

1과목: 임의 구분

1. 유압과 비교한 공압의 특징으로 틀린 것은?

  1. 비 압축성이다.
  2. 인화의 위험이 없다.
  3. 에너지 축적이 용이하다.
  4. 제어방법 및 취급이 간단하다.
(정답률: 86%)
  • 공압은 압축성 유체인 공기를 사용하므로 압축성이 매우 큽니다.

    오답 노트
    인화 위험 없음, 에너지 축적 용이, 제어 및 취급 간단은 공압의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 대기압을 0 으로 하여 측정한 압력은?

  1. 양정 압력
  2. 절대 압력
  3. 표준 압력
  4. 게이지 압력
(정답률: 74%)
  • 대기압을 기준(0)으로 하여 측정하는 압력을 게이지 압력이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 유압작동유의 점도가 너무 낮을 경우 기계의 운전에 미치는 영향으로 옳은 것은?

  1. 용적효율 저하
  2. 동력손실의 증대
  3. 유동저항의 증대
  4. 캐비테이션 발생
(정답률: 73%)
  • 작동유의 점도가 너무 낮으면 유막이 얇아져 내부 누설이 증가하게 되며, 이로 인해 펌프나 실린더의 용적효율이 저하됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공압 회로 구성에 있어 간섭 신호를 제거하기 위해 사용하는 방법 중 불필요한 신호를 차단하는 방법이 아닌 것은?

  1. 차동압력기 사용
  2. 기계적인 신호 제거 방법
  3. 방향성 리밋 스위치 사용
  4. 공압 타이어에 의한 신호 제거
(정답률: 54%)
  • 공압 회로에서 불필요한 간섭 신호를 차단하기 위해 기계적인 신호 제거, 방향성 리밋 스위치 사용, 공압 타이머(타이어) 등을 활용합니다.

    오답 노트
    차동압력기 사용: 압력 차이를 검출하는 장치이며, 신호 간섭을 제거하는 차단 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 밸브 기호의 명칭은?

  1. 감압 밸브
  2. 무부하 밸브
  3. 릴리프 밸브
  4. 시퀀스 밸브
(정답률: 51%)
  • 제시된 기호 는 파일럿 밸브가 작동하여 순차적인 제어를 가능하게 하는 시퀀스 밸브의 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 제어의 정의에 대한 설명으로 틀린 것은?

  1. 적은 에너지로 큰 에너지를 조절하기 위한 시스템이다.
  2. 사람이 직접 개입하지 않고 어떤 작업을 수행시키는 것 등을 뜻한다.
  3. 기계의 재료나 에너지의 유동을 중계하는 것으로써 수동이 아닌 것이다.
  4. 기계나 설비의 작동을 자동으로 변환시키는 구성 성분의 일부를 의미한다.
(정답률: 56%)
  • 제어란 적은 에너지로 큰 에너지를 조절하거나, 사람의 개입 없이 작업을 수행하며, 에너지 유동을 중계하는 능동적인 시스템을 의미합니다. 기계나 설비의 작동을 자동으로 변환시키는 구성 성분의 일부만을 의미하는 것은 제어의 전체적인 정의로 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 유압유가 거품을 일으킬 때 거품을 제거하기 위해 거품을 빨리 유면으로 떠오르게 하는 첨가제는?

  1. 소포제
  2. 방청제
  3. 산화 방지제
  4. 유동점강하제
(정답률: 89%)
  • 유압유 내의 기포를 제거하여 거품을 빨리 유면으로 떠오르게 함으로써 유압 시스템의 효율을 높이는 첨가제는 소포제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 반사식 광전스위치로 감지할 수 없는 물체는?

  1. 금속용기
  2. 나무제품
  3. 종이상자
  4. 투명유리
(정답률: 91%)
  • 반사식 광전스위치는 투광부에서 나간 빛이 물체에 맞고 반사되어 수광부로 돌아오는 원리를 이용합니다. 투명유리는 빛을 그대로 투과시키거나 굴절시켜 반사광이 거의 돌아오지 않기 때문에 감지가 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 신호가 입력되어 출력신호가 발생한 후에는 입력신호가 없어져도 그 때의 출력상태를 유지하는 제어방법은?

  1. 메모리 제어
  2. 시퀀스 제어
  3. 파일럿 제어
  4. 타임 스케쥴 제어
(정답률: 89%)
  • 메모리 제어는 입력 신호가 사라지더라도 출력 상태를 그대로 유지하는 자기유지 회로의 특성을 이용한 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 유연성 생산시스템 형태 중에서 다축 헤드 교환방식 등의 유명한 기능을 가진 공작기계군을 고정 루트인 자동반송장치와 연결된 것은?

  1. FTL(Flexible Transfer Line)
  2. LCA(Low Cost Automation)
  3. FMC(Flexible Manufacturing Cell)
  4. 전형적 FMS(Flexible Manufacturing System)
(정답률: 72%)
  • 다축 헤드 교환 방식의 공작기계군이 고정된 루트의 자동반송장치와 연결되어 유연성을 갖춘 생산 라인을 구성하는 시스템은 FTL(Flexible Transfer Line)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 입도가 작고, 연한 숫돌에 적은 압력으로 가압하면서, 가공물에 이송을 주고, 동시에 숫돌에 진동을 주어 표면거칠기를 좋게 하는 방법으로, 다듬질된 면을 평활하고, 방향성이 없으며, 가공에 의한 표면변칠층이 극히 미세한 가공법은?

  1. 래핑
  2. 호닝
  3. 배럴가공
  4. 슈퍼피니싱
(정답률: 86%)
  • 슈퍼피니싱은 미세 입도의 숫돌을 사용하여 낮은 압력으로 가압하고, 가공물 이송과 숫돌의 고주파 진동을 동시에 주어 표면 거칠기를 극대화하고 변질층을 최소화하는 정밀 다듬질 가공법입니다.
  • 연마관련 질문에 진동이들어가면 볼것없이 슈퍼피니싱이 답입니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 연삭숫돌 선정 시 결합도가 높은 숫돌을 사용해야 할 경우가 아닌 것은?

  1. 접촉면적이 적을 것
  2. 연삭 깊이가 작을 때
  3. 경질가공을 연삭할 때
  4. 숫돌차의 원주 속도가 느릴 때
(정답률: 65%)
  • 경질가공(단단한 재료 가공) 시에는 숫돌 입자가 쉽게 무뎌지므로, 입자가 빨리 탈락하여 새로운 날이 계속 나오는 결합도가 낮은(무른) 숫돌을 사용해야 합니다.

    오답 노트
    접촉면적 적음, 연삭 깊이 작음, 원주 속도 느림: 숫돌에 가해지는 부하가 적어 입자가 오래 유지되어야 하므로 결합도가 높은 숫돌이 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 절삭저항의 3분력 중 주분력에 대한 내용으로 틀린 것은?

  1. 축방향으로 작용한다.
  2. 경사각이 클수록 감소한다.
  3. 절삭동력의 계산에 이용된다.
  4. 경도가 높은 소재일수록 크게 작용한다.
(정답률: 79%)
  • 정답은 맞지만 해설이 엉망입니다.
    축방향으로 작용하는 힘은 이송분력 또는 배분력입니다.
    그러니 정답은 1번입니다.
  • 주분력은 절삭 속도 방향으로 작용하며, 절삭 동력을 결정하는 가장 핵심적인 힘입니다. 축방향으로 작용하는 힘은 배분력이나 이송분력에 해당합니다.

    오답 노트
    경사각이 클수록 감소: 칩 배출이 원활해져 주분력이 줄어듭니다.
    절삭동력 계산 이용: 주분력 $\times$ 절삭속도 공식으로 동력을 구합니다.
    경도 높은 소재: 소재가 단단할수록 깎기 어려워 주분력이 커집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 일반적으로 밀링머신의 크기를 표시하는 것으로 옳은 것은?

  1. 축의 크기
  2. 칼럼의 크기
  3. 밀링머신의 무게
  4. 테이블의 이동거리
(정답률: 83%)
  • 밀링머신의 크기의 3요소
    1.테이블의 좌우 이동거리
    2.니의 상하이동거리
    3.새들의 전후 이동거리
  • 밀링머신은 가공물의 크기에 따라 작업 가능 범위가 결정되므로, 일반적으로 테이블의 이동거리를 기준으로 기계의 크기를 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 절삭가공에서 공구수명의 판정기준에 해당되지 않는 것은?

  1. 가공면에 광택이 있는 색조 발생
  2. 공구인선의 마모가 거의 안생길 때
  3. 완성치수 변화량이 일정량에 달했을 때
  4. 절삭저항의 이송분력이나 배분력이 급격히 증가할 때
(정답률: 75%)
  • 공구수명은 공구가 마모되어 더 이상 정상적인 가공을 할 수 없는 상태를 말합니다. 따라서 공구인선의 마모가 거의 안 생길 때는 수명이 다한 것이 아니라 매우 양호한 상태이므로 판정기준에 해당하지 않습니다.

    오답 노트
    가공면 색조 발생, 완성치수 변화, 절삭저항 급증: 모두 공구 마모로 인해 발생하는 전형적인 수명 종료 신호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 모델을 음극에, 전착시킬 금속을 양극에 설치하고 전해액 속에서 전기를 통전하여 적당한 두께로 금속을 입히는 가공방법은?

  1. 전주 가공
  2. 전해 연삭
  3. 전해 연마
  4. 초음파 가공
(정답률: 64%)
  • 전해액 속에서 양극의 금속을 음극인 모델 표면에 전기 화학적으로 석출시켜 두께를 입히는 가공법을 전주 가공이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 경사면에 드릴가공 할 때의 작업방법으로 가장 적합한 것은?

  1. 건드릴을 이용하여 드릴링한다.
  2. 날끝각이 180° 이상 큰 드릴을 사용한다.
  3. 엔드밀로 자리파기를 한 후에 드릴링 한다.
  4. 작은 드릴로 드릴링 후 규격에 맞는 드릴로 드릴링 한다.
(정답률: 88%)
  • 경사면에서 드릴링을 하면 드릴 날끝이 미끄러지기 쉬우므로, 엔드밀로 평평하게 자리파기를 먼저 수행하여 중심을 잡은 후 드릴링 하는 것이 가장 적합합니다.
  • 경사면에서 바로 드릴을 작업을 하면 드릴이 파손이 되거나 정확한위치에 구멍을 뚫을수가 없습니다.
    엔드밀로 경사면위치에 자리 파기를 하는이유는 드릴을 정확한 위치에 구멍을 뚫기위해서 엔드밀로 평면을 만들기 위함입니다.
    실무 경험이 없는 사람은 이해하지 못하는 킬링 문항입니다.
    1.번 건드릴은 깊은 구멍을 뚫을때 쓰는용도 입니다.
    2.날끝이180도 이상 큰드릴을 사용한다.(요즘은 플렛드릴이 나와서180도 드릴도 나오지만 자격증시험이 오래전 문제라 이시기에는 플렛드릴이 나오지 않았으므 정답이 아님)
    4.작은드릴로뚫고 큰드릴로 하는 이유는 바로 큰드릴로 구멍을 뚫으면 부하가 많이 생기기 때문에 작은 드릴로 먼저 기초구멍을 뚫는것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 구성 인선의 방지대책에 해당되지 않는 것은?

  1. 절삭깊이를 크게 할 것
  2. 절삭속도를 빠르게 할 것
  3. 공구의 인선을 예리하게 할 것
  4. 경사각을 크게 할 것
(정답률: 88%)
  • 구성 인선을 방지하기 위해서는 절삭 저항을 줄여야 하므로 절삭 깊이를 작게 유지해야 합니다.

    오답 노트
    절삭속도 증가, 인선 예리화, 경사각 확대는 모두 구성 인선을 억제하는 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 브로치 가공법에 대한 설명 중 틀린 것은?

  1. 키 홈, 스플라인 홈을 가공할 수 있다.
  2. 내면 또는 외면을 브로칭 가공할 수 있다.
  3. 브로치의 비용이 저가이므로 소량 생산에 적합하다.
  4. 제품의 향상, 모양, 크기, 재질에 따라 각각의 브로치가 필요하다.
(정답률: 88%)
  • 브로치는 공구 제작 비용이 매우 고가이기 때문에 소량 생산보다는 대량 생산에 적합한 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 밀링가공에서 차동분할법에 의해 을 각도 분할할 때 옳은 방법은?

  1. 분할크랭크 18구멍열에서 11구멍 이동시킨다.
  2. 분할크랭크 18구멍열에서 15구멍 이동시킨다.
  3. 분할크랭크 21구멍열에서 11구멍 이동시킨다.
  4. 분할크랭크 21구멍열에서 15구멍 이동시킨다.
(정답률: 61%)
  • 차동분할법을 이용하여 $5\frac{1}{2}$ 등분을 하기 위한 분할 구멍 수 계산 과정입니다.
    분할비는 $\frac{40}{n} = \frac{40}{5.5} = \frac{80}{11}$이며, 이를 $\frac{40}{N} \pm \frac{1}{M}$ 형태로 변환하면 $\frac{40}{18} + \frac{1}{11}$ (또는 $\frac{40}{18} + \frac{1}{11} = \frac{440+18}{198} = \frac{458}{198} \approx 2.31$이 아니라 $\frac{40}{18} + \frac{1}{11} = \frac{220+9}{99} = \frac{229}{99}$가 아닌 정확한 계산식 적용 필요)
    정확한 계산식:
    ① [기본 공식] $\frac{40}{n} = \frac{40}{N} \pm \frac{1}{M}$
    ② [숫자 대입] $\frac{40}{5.5} = \frac{40}{18} + \frac{1}{11}$
    ③ [최종 결과] 분할크랭크 18구멍열에서 11구멍 이동
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 그림과 같이 테이퍼를 선삭하는데 심압대를 편위시켜 가공한다고 하면 심압대의 편위거리는 몇 mm 인가?

  1. 6
  2. 10
  3. 16
  4. 20
(정답률: 79%)
  • (40-30)x300/2x150
    10x300/300
    =10
    (D-d)xL/2xl
  • 심압대 편위 가공 시 편위 거리 $e$는 테이퍼의 기울기와 가공 길이를 이용하여 계산합니다.
    ① [기본 공식] $e = \frac{D - d}{2} \times \frac{L}{l}$ (여기서 $D$: 큰 지름, $d$: 작은 지름, $L$: 전체 길이, $l$: 테이퍼 가공부 길이)
    ② [숫자 대입] $e = \frac{40 - 30}{2} \times \frac{300}{150} = 5 \times 2$
    ③ [최종 결과] $e = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. CNC 공작기계 준비기능인 G코드에서 할 수 있는 작업이 아닌 것은?

  1. 위치결정
  2. 직선보간
  3. 나사 절삭
  4. 주축 정회전
(정답률: 81%)
  • G코드는 준비기능으로 주로 위치 결정, 직선/원호 보간, 나사 절삭 등 기계의 이동 및 가공 경로를 제어합니다. 주축의 정회전이나 정지 같은 제어는 보조기능인 M코드로 수행합니다.
  • 1.위치결정 G00
    2.직선보간 G01
    3.나사절삭 G92 G32
    4.주축정회전 M03
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 일반적인 절삭공구에 의한 가공법과 가장 거리가 먼 것은?

  1. 밀링
  2. 선반
  3. 호닝
  4. 브로칭
(정답률: 73%)
  • 1.엔드밀 드릴 리머등 절삭공구를 사용
    2.바이트를 이용한 절삭공구
    3.회전하는 숫돌을 이용한 연마쪽에 가까운 가공법입니다.(숫돌은 절삭공구가 아니라 연마공구입니다.)
    4.문제19번 참조하세요
  • 밀링, 선반, 브로칭은 공구의 날 끝으로 재료를 깎아내는 일반적인 절삭가공법이지만, 호닝은 정밀한 숫돌을 사용하여 표면을 다듬는 연삭가공의 일종이므로 성격이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 일반적으로 가공면의 표면거칠기에 영향을 가장 크게 미치는 절삭조건은?

  1. 이송속도
  2. 절삭깊이
  3. 절삭동력
  4. 절삭속도
(정답률: 54%)
  • 표면거칠기는 공구가 한 번 지나갈 때 남는 자국(이송 자국)에 의해 결정되므로, 이송속도가 표면거칠기에 가장 직접적이고 큰 영향을 미칩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 회전하는 통속에 가공물, 숫돌입자, 가공액, 콤파운드 등을 함께 넣괴 회전시켜 서로 부딪치며 가공되어 매끈한 가공면을 얻는 가공법은?

  1. 버니싱
  2. 배럴가공
  3. 전해연마
  4. 슈퍼피니싱
(정답률: 88%)
  • 통 속에 가공물과 연마재(숫돌입자, 콤파운드)를 함께 넣고 회전시켜 마찰과 충돌을 통해 표면을 매끄럽게 만드는 가공법은 배럴가공입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공작기계의 이송 및 회전정밀도 유지를 위해 사용되는 윤활제의 구비조건으로 틀린 것은?

  1. 화학적으로 활성이며 균질이어야 한다.
  2. 산화나 열에 높은 안정성을 유지하여야 한다.
  3. 사용 상태에서 충분한 정도를 유지하여야 한다.
  4. 한계 윤활상태에서 견딜 수 있는 유성이 있어야 한다.
(정답률: 86%)
  • 윤활제는 금속 표면과 화학 반응을 일으켜 부식을 초래해서는 안 되므로, 화학적으로 불활성(안정적)이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 고속가공의 특징으로 틀린 것은?

  1. 절삭력 감소
  2. 단위 시간당 절삭량 증가
  3. 가공 변질층의 두께 증대
  4. 가공면의 표면 거칠기 향상
(정답률: 61%)
  • 고속가공을 하면 절삭 속도가 빨라져 절삭력이 감소하고 표면 거칠기가 향상되며 생산성이 증가하지만, 가공 변질층의 두께는 오히려 감소하는 경향이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 연삭에서 트루잉에 대한 설명으로 옳은 것은?

  1. 연삭 칩들이 기공을 메워서 연삭을 방해하는 형태
  2. 고온의 연삭열이 발생하여 면이 산화되어 변색되는 현상
  3. 숫돌 형상이 변화된 것을 부품형상으로 바르게 수정하는 것
  4. 숫돌 표면에 무디어진 입자나 기공을 메우고 있는 칩을 제거하는 것
(정답률: 80%)
  • 트루잉은 마모나 변형으로 인해 변한 숫돌의 형상을 가공하고자 하는 부품의 형상에 맞게 바르게 수정하는 작업입니다.

    오답 노트
    숫돌 표면의 무딘 입자나 칩을 제거하는 것: 드레싱
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 작업대 위에 설치해야 할 만큼 소형으로 베드의 길이가 900mm 이하로 부시, 핀, 시계부품 등을 가공하는 선반은?

  1. 수직 선반
  2. 정면 선반
  3. 터릿 선반
  4. 탁상 선반
(정답률: 88%)
  • 탁상 선반은 작업대 위에 설치할 수 있을 만큼 소형이며, 베드 길이가 $900\text{mm}$이하로 시계 부품이나 핀 같은 정밀 소형 부품 가공에 적합한 선반입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 절삭유의 사용목적이 아닌 것은?

  1. 냉각 작용
  2. 마찰 작용
  3. 윤활 작용
  4. 세척 작용
(정답률: 91%)
  • 절삭유는 가공 시 발생하는 열을 식히는 냉각 작용, 마찰을 줄이는 윤활 작용, 칩을 씻어내는 세척 작용을 위해 사용합니다. 마찰 작용은 오히려 줄여야 할 대상이므로 사용 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 선반작업에서 외경 60mm, 길이 100mm의 연강 환봉을 초경바이트로 1회 절삭할 때 걸리는 가공시간은 약 얼마인가? (단, 절삭속도 60m/min, 이송량은 0.2mm/rev 이다.)

  1. 0.5분
  2. 1.6분
  3. 3.2분
  4. 5.5분
(정답률: 76%)
  • 가공시간은 주축 회전수와 이송속도를 통해 계산하며, 먼저 절삭속도를 이용해 회전수를 구한 뒤 가공시간을 산출합니다.
    ① [기본 공식] $T = \frac{L}{f \times N} = \frac{L}{f \times \frac{1000V}{\pi D}}$
    ② [숫자 대입] $T = \frac{100}{0.2 \times \frac{1000 \times 60}{3.14 \times 60}}$
    ③ [최종 결과] $T = 1.57 \approx 1.6$ 분
  • T=L/fxn
    T=가공시간
    L=길이
    f=이송량
    n=회전수
    먼저 회전수를 구해야 합니다.
    n=1000x60(v)/3.14x60(d)
    n=318.471
    T=100/0.2x318.47
    T=1.57분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 일반적으로 공구마모를 증가시켜 공구수명에 가장 영향을 크게 미치는 절삭조건은?

  1. 회전수
  2. 이송속도
  3. 절삭깊이
  4. 절삭속도
(정답률: 67%)
  • 공구 수명에 영향을 주는 절삭 조건 중 절삭속도가 가장 지배적인 영향을 미치며, 속도가 증가할수록 공구 마모가 급격히 증가하여 수명이 단축됩니다.
  • 이송속도는 표면거칠기와 관계과 있고
    절삭속도는 공구수명과 관계가 있습니다.
    문제 24번 참조
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 주철에 함유된 망간의 역할은?

  1. 흑연을 유리시킨다.
  2. 유동성을 좋게 한다.
  3. 흑연의 생성을 방지한다.
  4. 주철의 강도를 높여준다.
(정답률: 67%)
  • 주철 내의 망간은 황(S)과 결합하여 황화망간을 형성함으로써, 황이 철과 결합해 생기는 고온 취성을 방지하고 흑연의 생성을 억제하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 일반적인 구리의 특징으로 틀린 것은?

  1. 아름다운 광택과 귀금속적 성질이 우수하다.
  2. 전기 전도율과 열전도율이 낮다.
  3. 연하고 전연성이 좋아 가공하기 쉽다.
  4. Zn, Sn 등과 합금이 용이하며 내식성이 좋다.
(정답률: 87%)
  • 구리는 전기 전도율과 열전도율이 매우 높은 금속입니다. 따라서 전기 전도율과 열전도율이 낮다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. Al-Si계 합금을 더욱 강력하게 하기 위하여 Mg을 첨가한 것으로 기계적 성질이 좋은 합금은?

  1. 알코아
  2. γ-실루민
  3. 마그날륨
  4. 두랄루민
(정답률: 73%)
  • $\gamma$-실루민은 Al-Si계 합금에 Mg을 첨가하여 강도를 높인 합금으로, 주조성이 좋고 기계적 성질이 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 알루미늄 합금의 종류 중 Al-Mg계 합금으로 내식성이 우수하여 선박용품이나 건축용 재료 등에 사용되는 것은?

  1. 라우탈
  2. Lo-Ex
  3. 모넬메탈
  4. 하이드로날륨
(정답률: 73%)
  • 하이드로날륨은 Al-Mg계 합금으로, 내식성이 매우 뛰어나 선박용 부품이나 건축 재료로 널리 사용되는 알루미늄 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 선팽창계쑤가 작고 내식성이 좋아 줄자, 계측기 부품 등의 재료로 사용되는 특수강은?

  1. 인바
  2. 크롬강
  3. 망간강
  4. 합금공구강
(정답률: 78%)
  • 인바는 니켈과 철의 합금으로, 선팽창계수가 매우 작아 온도 변화에 따른 치수 변화가 거의 없으므로 정밀 계측기나 줄자의 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 20℃에서 길이 100mm인 형강이 30℃에서는 길이 102mm가 되었다면 열팽창계수는?

  1. 2×10-1
  2. 2×10-2
  3. 2×10-3
  4. 2×10-4
(정답률: 69%)
  • 열팽창계수는 온도 변화에 따른 길이 변화율을 원래 길이로 나눈 값으로 계산합니다.
    ① [기본 공식] $\alpha = \frac{\Delta L}{L \times \Delta T}$
    ② [숫자 대입] $\alpha = \frac{102 - 100}{100 \times (30 - 20)}$
    ③ [최종 결과] $\alpha = 2 \times 10^{-3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 탄소강에 탄소 함유량을 증가시킬수록 감소되는 기계적 성질은?

  1. 경도
  2. 항복점
  3. 연신율
  4. 인장 강도
(정답률: 75%)
  • 탄소강에서 탄소 함유량이 증가하면 강도, 경도, 항복점은 증가하지만, 재료가 취약해지므로 연신율과 충격값은 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 촉침식 표면 거칠기 측정기에서 촉침과 변환기를 가지고 대상물에 직접 닿아 궤적을 그리는 요소를 포함한 기구는?

  1. 이송장치
  2. 노즐
  3. 측정 루프
  4. 프로브
(정답률: 78%)
  • 프로브는 촉침과 변환기를 포함하여 대상물 표면에 직접 접촉해 표면의 거칠기 궤적을 읽어내는 핵심 측정 기구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 다음 중 좁은 면적을 가진 경면의 평면도를 가장 정밀하게 측정할 수 있는 방법은?

  1. 빛의 간섭을 이용하는 방법
  2. 수준기를 이용하는 방법
  3. 오토콜리메이터를 이용하는 방법
  4. 전기마이크로미터를 이용하는 방법
(정답률: 65%)
  • 빛의 간섭을 이용하는 방법은 빛의 파장 단위로 정밀도를 측정하므로, 좁은 면적의 경면(거울면) 평면도를 측정할 때 가장 높은 정밀도를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 중간 끼워 맞춤에 해당하는 것은?

(정답률: 75%)
  • 중간 끼워 맞춤은 구멍과 축의 공차역이 서로 겹쳐 있어, 끼워 맞춤 결과가 헐거움과 억지 맞춤 양쪽 모두 가능성이 있는 상태를 말합니다. 표기법에서 소문자 js는 중간 끼워 맞춤을 나타내는 대표적인 공차 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. KS 표준에 따른 스퍼기어 및 헬리컬기어의 측정요소에 해당하지 않는 것은?

  1. 피치
  2. 잇줄
  3. 이형
  4. 유효지름
(정답률: 73%)
  • KS 표준에서 스퍼기어 및 헬리컬기어의 측정 요소로는 피치, 잇줄, 이형 등이 포함되지만, 유효지름은 표준 측정 요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 미터나사 유효지름 측정에서 삼침을 넣고 측정하였더니 외측 거리가 20.246mm이고, 나사 피치가 2.000mm 일 때 나사의 유효지름을 약 몇 mm 인가? (단, 삼침의 지름은 최적 선지름을 적용한다.)

  1. 15.556
  2. 16.664
  3. 17.846
  4. 18.514
(정답률: 62%)
  • 미터나사의 유효지름은 삼침 측정 시 측정된 외측 거리에서 삼침의 유효지름(최적 선지름)을 뺀 값으로 계산합니다. 최적 선지름 공식에 의해 피치 $P = 2.000$일 때 삼침 지름 $d_w = 1.732$입니다.
    ① [기본 공식] $d = M - d_w$ (유효지름 = 측정값 - 삼침지름)
    ② [숫자 대입] $d = 20.246 - 1.732$
    ③ [최종 결과] $d = 18.514$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 기능 게이지의 일종으로 원형 이외에 여러 가지 단면형의 내측면을 갖는 게이지를 총칭하는 것은?

  1. 캘리퍼 게이지
  2. 리시버 게이지
  3. 판형 게이지
  4. 플러그 게이지
(정답률: 54%)
  • 리시버 게이지는 원형뿐만 아니라 다양한 단면 형상의 내측면을 검사하기 위해 제작된 기능 게이지를 총칭합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 위치결정구 설계 시 요구되는 사항이 아닌 것은?

  1. 마모에 잘 견뎌야 한다.
  2. 교환이 가능해야 한다.
  3. 공작물과의 접촉부위가 잘 보이지 않도록 설계되어야 한다.
  4. 청소가 용이해야 한다.
(정답률: 88%)
  • 위치결정구는 공작물의 정확한 안착 여부를 확인하고 칩 제거 및 유지보수를 원활하게 하기 위해 공작물과의 접촉 부위가 잘 보이도록 설계해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 치공구 설계의 기본원칙에 해당되지 않는 것은?

  1. 치공구의 제작비와 손익 분기점을 고려할 것
  2. 손으로 조작하는 치공구는 충분한 강도를 가지면서 가볍게 설계할 것
  3. 클램핑 요소에서는 되도록 스패너, 핀, 쐐기, 해머와 같이 여러 가지 부품을 같이 사용할 수 있도록 설계할 것
  4. 정밀도가 요구되지 않거나 조립이 되지 않는 불필요한 부분에 대해서는 기계가공 작업은 하지 않도록 할 것
(정답률: 82%)
  • 치공구 설계 시 클램핑 요소는 조작의 단순화와 효율성을 위해 가능한 한 부품의 종류를 통일하고 단순하게 설계해야 하며, 여러 가지 부품을 복잡하게 섞어 사용하는 것은 지양해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 축 검사용 한계게이지(링게이지) 설계 시 마모여유를 주는 방법에 대한 설명으로 옳은 것은?

  1. 통과 측 치수에 부여하며 “+”값으로 준다.
  2. 정지 측 치수에 부여하며 “+”값으로 준다.
  3. 통과 측 치수에 부여하며 “-”값으로 준다.
  4. 정지 측 치수에 부여하며 “-”값으로 준다.
(정답률: 67%)
  • 축 검사용 링게이지에서 통과 측은 마모가 발생하면 구멍이 커져 합격 판정이 잘못 나올 수 있으므로, 이를 방지하기 위해 치수 허용차의 하한값 쪽으로 마모여유를 부여하여 "-"값으로 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 일반적으로 드릴 지그의 다리는 보통 몇 개를 붙이는 것이 가장 좋은가?

  1. 4개
  2. 3개
  3. 2개
  4. 5개
(정답률: 81%)
  • 드릴 지그의 다리는 지그의 안정적인 지지와 균형을 위해 일반적으로 4개를 설치하는 것이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 특정 곡선이 안내 곡선 혹은 특정 이동 경로를 따라 이동하면서 만든 곡면은?

  1. 심미적 곡면
  2. Sweep 곡면
  3. Blending 곡면
  4. Patch 곡면
(정답률: 86%)
  • 특정 곡선(단면)이 안내 곡선이나 정해진 경로를 따라 이동하며 생성되는 곡면을 Sweep 곡면이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 와이커 컷 방전가공에서 가공액의 역할이 아닌 것은?

  1. 극간의 절연 회복
  2. 가공 칩의 제거
  3. 방전 폭발 압력의 제거
  4. 방전 가공부분의 냉각
(정답률: 78%)
  • 와이커 컷 방전가공에서 가공액은 절연 회복, 칩 제거, 냉각 작용을 수행하지만, 방전 시 발생하는 폭발 압력을 제거하는 역할은 하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. G74 X_ Z_ I_ K_ D_ F_ ; 의 설명으로 틀린 것은?

  1. F는 이송속도이다.
  2. I는 X방향의 이동량이다.
  3. D는 절삭 시 단위 전진량이다.
  4. Z는 사이클이 끝나는 지점의 Z좌표이다.
(정답률: 71%)
  • G74 사이클에서 D는 절삭 깊이(절입량)를 의미하며, 단위 전진량은 F(이송속도)와 관련이 있습니다.

    오답 노트
    F: 이송속도
    I: X축 중심 방향의 이동량
    Z: 가공 종료점의 Z좌표
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. NC 밀링에서 지름이 80mm인 초경합금으로 만든 밀링커터로 가공물을 절삭할 때 커터의 적절한 회전수(rpm)는 약 얼마인가? (단, 절삭속도는 120m/min 이다.)

  1. 400
  2. 480
  3. 560
  4. 640
(정답률: 70%)
  • 절삭속도 공식을 이용하여 커터의 회전수를 구할 수 있습니다.
    ① [기본 공식]
    $$N = \frac{1000 V}{\pi D}$$
    ② [숫자 대입]
    $$N = \frac{1000 \times 120}{\pi \times 80}$$
    ③ [최종 결과]
    $$N = 477.46$$
    약 480 rpm이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 형상 모델링 방법 중 질량 등 물리적 성질의 계산이 가능한 것은?

  1. 직선 모델링
  2. 솔리드 모델링
  3. 서피스 모델링
  4. 와이어프레임 모델링
(정답률: 86%)
  • 솔리드 모델링은 물체의 내부까지 꽉 찬 3차원 입체 정보를 가지는 모델링 방식입니다.
    단순한 외형뿐만 아니라 부피, 질량, 무게중심 등 물리적 성질을 정확하게 계산할 수 있다는 것이 핵심 특징입니다.

    오답 노트
    와이어프레임 모델링: 선(Edge)으로만 표현하여 내부 정보 없음
    서피스 모델링: 껍데기(Surface)만 표현하여 내부 정보 없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 이항분포에서 매회 A가 일어나는 확률이 일정한 값 P 일 때, n회의 독립시행 중 사상 A가 x회 일어날 확률 P(x)를 구하는 식은? (단, N은 로트의 크기, n은 시료의 크기, P는 로트의 모부적합품률이다.)

(정답률: 55%)
  • 이항분포는 독립시행에서 특정 사건이 $x$번 일어날 확률을 구하는 분포입니다.
    전체 $n$번의 시행 중 $x$번의 성공과 $n-x$번의 실패가 일어날 조합의 수와 각각의 확률을 곱하여 계산합니다.
    $$P(x) = \binom{n}{x} P^{x} (1-P)^{n-x}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

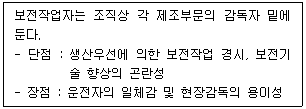

56. 다음 내용은 설비보전조직에 대한 설명이다. 어떤 조직의 형태에 대한 설명인가?

  1. 집중보전
  2. 지역보전
  3. 부문보전
  4. 절충보전
(정답률: 71%)
  • 보전작업자를 각 제조부문의 감독자 밑에 배치하여 현장 밀착형으로 운영하는 방식은 부문보전입니다.
    운전자와의 일체감이 높고 현장 감독이 용이하다는 장점이 있지만, 생산 우선주의로 인해 보전 작업이 경시되거나 보전 기술 향상이 어려울 수 있다는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음은 관리도의 사용 절차를 나타낸 것이다. 관리도의 사용 절차를 순서대로 나열한 것은?

  1. ㉠→㉡→㉢→㉣
  2. ㉠→㉢→㉣→㉡
  3. ㉢→㉠→㉡→㉣
  4. ㉢→㉣→㉠→㉡
(정답률: 76%)
  • 관리도를 도입할 때는 대상 선정부터 실제 작성까지 논리적인 순서가 필요합니다.
    먼저 관리하려는 제품이나 종류를 선정하고, 그 제품에서 구체적으로 관리해야 할 항목을 정한 뒤, 그 항목에 적합한 관리도 종류를 선택하고, 마지막으로 시료를 채취 및 측정하여 관리도를 작성하는 순서로 진행됩니다.
    따라서 정답은 ㉢(제품/종류 선정) $\rightarrow$ ㉠(관리 항목 선정) $\rightarrow$ ㉡(관리도 선정) $\rightarrow$ ㉣(시료 채취 및 작성) 순입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 샘플링에 관한 설명으로 틀린 것은?

  1. 취락 샘플링에서는 취락 간의 차는 작게, 취락 내의 차는 크게 한다.
  2. 제조공정의 품질특성에 주기적인 변동이 있는 경우 계통 샘플링을 적용하는 것이 좋다.
  3. 시간적 또는 공간적으로 일정 간격을 두고 샘플링하는 방법을 계통 샘플링이라고 한다.
  4. 모집단을 몇 개의 층으로 나누어 각 층마다 랜덤하게 시료를 추출하는 것을 층별 샘플링이라고 한다.
(정답률: 54%)
  • 계통 샘플링은 일정 간격으로 시료를 추출하는 방법이므로, 제조공정의 품질특성에 주기적인 변동이 있을 경우 해당 주기와 샘플링 간격이 일치하면 표본의 대표성이 상실되어 적용하기에 부적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 표준시간 설정 시 미리 정해진 표를 활용하여 작업자의 동작에 대해 시간을 산정하는 시간연구법에 해당되는 것은?

  1. PTS
  2. 스톱워치법
  3. 워크샘플링법
  4. 실적자료법
(정답률: 68%)
  • PTS(Predetermined Time System)는 작업자의 동작을 기본 요소로 나누고, 미리 정해진 표준 시간 표를 활용하여 전체 작업 시간을 산정하는 시간연구법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 표는 어느 자동차 영업소의 월별 판매실적을 나타낸 것이다. 5개월 단순이동 평균법으로 6월의 수요를 예측하면 몇 대인가?

  1. 120대
  2. 130대
  3. 140대
  4. 150대
(정답률: 75%)
  • 단순이동 평균법은 예측하려는 시점 이전의 일정 기간 동안의 실제 수요를 합산하여 평균을 내는 방식입니다.
    ① [기본 공식] $F_{t+1} = \frac{\sum_{i=t-n+1}^{t} A_i}{n}$
    ② [숫자 대입] $F_{6} = \frac{100 + 110 + 120 + 130 + 140}{5}$
    ③ [최종 결과] $F_{6} = 120$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
