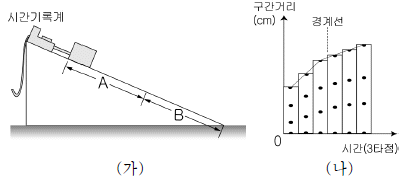

1. 그림 (가)와 같이 마찰계수가 서로 다른 구간 A, B로 이루어진 일정한 기울기의 빗면이 있다. A 구간에 놓인 물체가 바닥에 닿을 때까지의 운동을 시간기록계로 종이테이프에 기록한 후, A, B 경계선 부근의 종이 테이프를 3타점 간격으로 잘라 붙였 더니 그림 (나)와 같았다.

두 구간의 물리량을 비교한 설명으로 옳은 것은? (단, 공기의 저항은 무시한다.)

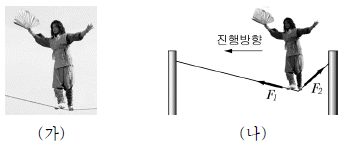

3. 그림 (가)는 전통 놀이인 줄타기를 하는 모습이고, 그림 (나)는 (가)를 모식적으로 나타낸 것이다. 줄 타는 사람의 앞부분과 뒷부분의 줄에 걸린 힘을 각각 F₁과 F₂라 한다.

줄 위의 사람이 천천히 앞으로 이동하는 동안 F₁과 F₂의 크기 변화를 예상한 것으로 가장 알맞은 것은? (순서대로 F₁, F₂) [3점]

5. 무중력 상태인 우주 공간에 영희와 철수가 30 m 떨어져 정지해 있다. 영희가 질량 100 kg인 물체를 철수를 향하여 밀었고, 30 초 후에 철수가 이 물체를 받아 뒤로 함께 밀려났다.

철수가 물체로부터 받은 충격량의 크기는? (단, 영희와 철수의 우주복을 포함한 질량은 각각 250 kg, 300 kg이다.) [3점]

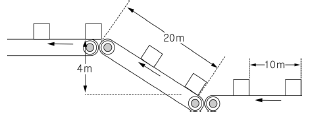

7. 그림과 같이 컨베이어 벨트가 한 개의 무게가 50 N인 물체들을 10 m 간격으로 운반하고 있다. 비스듬히 설치된 컨베이어 벨트는 길이가 20 m이며, 물체를 4 m 높이로 이동시키는 데 40초 걸린다.

비스듬히 설치된 컨베이어 벨트의 일률은? [3점]

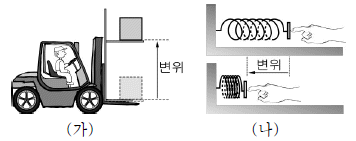

9. 그림 (가)는 지게차가 물체를 수직으로 올리는 모습을 나타낸 것이고, 그림 (나)는 용수철을 벽 쪽으로 미는 모습을 나타낸 것이다.

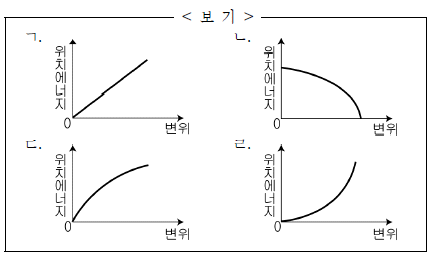

(가), (나)에서 변위에 따른 위치 에너지 그래프를 <보기>에서 골라 옳게 짝지은 것은? (순서대로 가, 나)

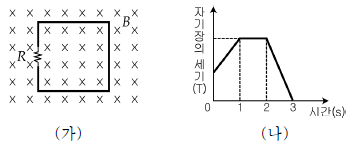

11. 그림 (가)와 같이 종이 면을 향해 수직으로 들어가는 자기장 B 속에 저항 R 와 도선으로 구성된 회로를 놓은 후, 그림 (나)와 같이 자기장의 세기를 시간에 따라 변화시켰다.

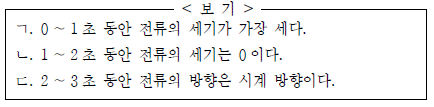

회로에 흐르는 전류에 대한 옳은 설명을 <보기>에서 모두 고른 것은? (단, 회로의 위치는 변하지 않는다.)

13. 그림과 같이 100 Ω의 저항과 저항 R 가 전원에 직렬로 연결되어 있다.

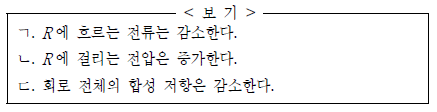

100 Ω 의 저항에 병렬로 저항 r 를 추가로 연결할 때, 회로에 나타나는 변화로 옳은 내용을 <보기>에서 모두 고른 것은? [3점]

15. 그림은 지름 2D, 길이 L 인 원기둥 모양의 금속 도선 A와 지름 D, 길이 3L 인 원기둥 모양의 금속 도선 B를 각각 나타낸 것이다. A 와 B 의 저항값은 각각 1 Ω 과 6 Ω 이다.

A 와 B 의 비저항의 비를 옳게 나타낸 것은?

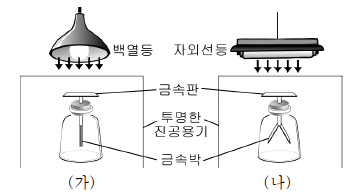

17. 그림 (가)와 같이 투명한 진공 용기 속에 금속박이 닫힌 검전기를 넣고, 금속판에 백열등 빛을 비추었더니 금속박에 아무 변화가 없었다. 그림 (나)와 같이 백열등을 자외선 등으로 바꾸어 금속판에 빛을 비추었더니 금속박이 열렸다.

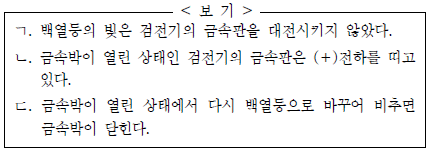

검전기에 일어나는 현상에 대한 옳은 설명을 <보기>에서 모두 고른 것은? [3점]

19. 그림은 양 끝이 고정된 길이 L 인 어떤 줄에 발생한 세 가지 정상파를 나타낸 것이다.

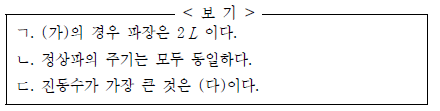

이 정상파에 대한 옳은 설명을 <보기>에서 모두 고른 것은?
