1. 그림은 견인차가 수평한 도로 위에서 고장 난 승용차를 끌고 가는 모습이다. 그래프는 정지 상태에서 출발한 견인차가 승용차를 끄는 힘의 변화를 시간에 따라 나타낸 것이다.

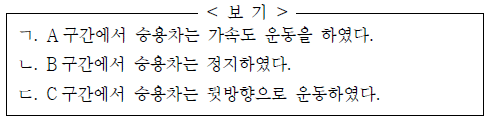

승용차의 운동에 대한 옳은 설명을 <보기>에서 모두 고른 것은? (단, 승용차에 작용하는 마찰은 무시한다.)

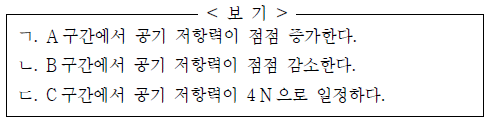

3. 낙하산이 장착된 물로켓이 최고점에 도달한 후 연직 아래로 낙하하였다. 그래프는 물로켓이 낙하하는 동안 속력과 시간의 관계를 나타낸 것이다.

이 물로켓에 작용하는 공기 저항력에 대한 옳은 설명을 <보기>에서 모두 고른 것은? (단, 낙하할 때 낙하산을 포함한 물로켓의 질량은 0.4kg이고 중력 가속도는 10m/s²이다) [3점]

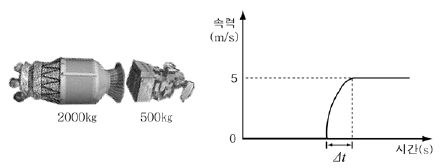

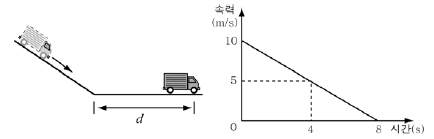

5. 그림은 우주 공간에서 로켓에 장치된 용수철이 인공위성을 밀어내 분리하는 순간의 모습이다. 그래프는 로켓에서 관찰한 인공위성의 속력을 시간에 따라 나타낸 것이다. △t동안 로켓과 인공위성의 분리가 일어났다.

로켓과 인공위성의 질량이 각각 2000kg, 500kg일 때 분리되는 과정에서 로켓이 인공위성에 작용한 충격량은 몇 Nㆍs인가? [3점]

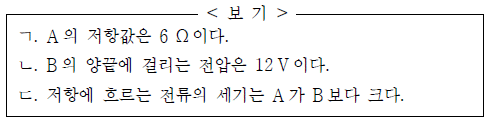

7. 그림과 같이 저항값을 모르는 저항 A, B, C와 전압계, 전류계, 18V의 직류 전원 장치로 회로를 만든다. 이 때 전압계의 눈금은 6V, 전류계의 눈금은 2A가 측정되었다.

이에 대한 옳은 설명을 <보기>에서 모두 고른 것은? [3점]

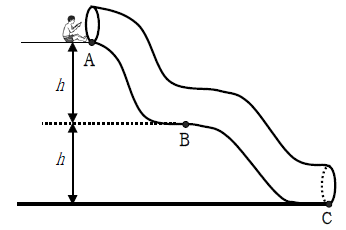

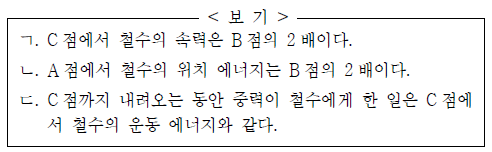

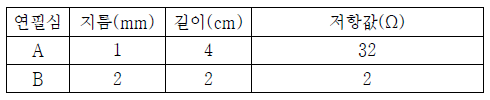

9. 그림은 A 점에 정지해 있던 철수가 수영장의 미끄럼틀을 타고 B 점을 거쳐 C 점까지 내려오는 것을 나타낸 것이다.

이에 대한 옳은 설명을 <보기>에서 모두 고른 것은? (단, 모든 마찰은 무시하며, 수면인 C점을 위치 에너지의 기준으로 한다.)

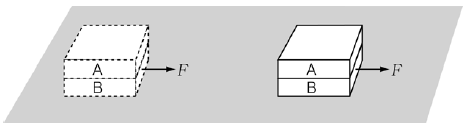

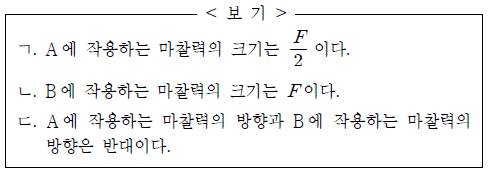

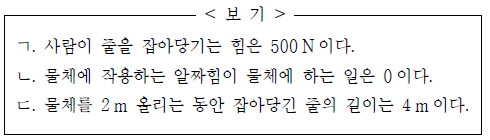

11. 그림은 질량이 같은 나무토막 A, B를 마찰이 없는 수평면 위에 서로 겹쳐 놓은 후, 나무토막 B를 수평 방향의 힘 F로 잡아당기는 것을 나타낸다.

두 나무토막이 같이 움직일 때, 각 나무토막에 작용하는 마찰력에 대한 옳은 설명을 <보기>에서 모두 고른 것은? [3점]

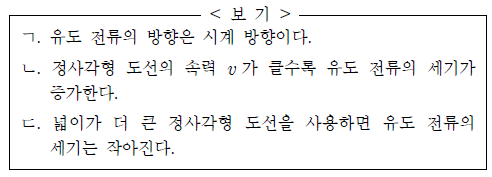

13. 그림과 같이 직선 도선이 수평한 책상면과 수직으로 장치되어 있다.

직선 전선에 전류가 책상 아래쪽에서 위쪽으로 흐르게 할 때 두 자침이가리키는 방향으로 가장 적절한 것은? (단, 자침의 검은 부분이 N 극을 나타내고, 책상 위에서 자침을 관찰하였다.)

15. 그림의 회로에서 전압계의 왼쪽 단자를 P, Q, R 점으로 연결하며 전압을 측정하였더니 각 점에 따른 전압이 12 V, 6 V, 4 V였으며, 이때 전류계의 눈금은 1 A였다.

전류계의 위쪽 단자를 P 점에서 Q, R 점으로 바꿔가며 전류를 측정할 때, 각 점에 따른 전류의 세기를 바르게 짝지은 것은? (순서대로 Q 점 연결, R 점 연결) [3점]

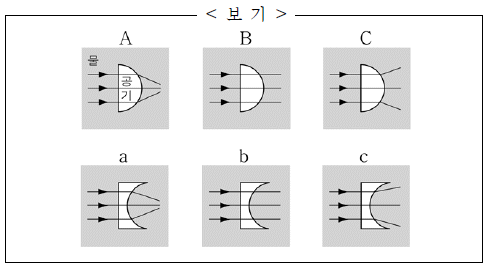

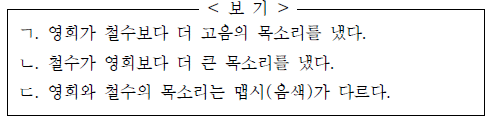

17. 한 쪽은 평면이면서 다른 한 쪽은 각각 볼록 렌즈와 오목 렌즈 모양으로 된 속이 빈 아크릴 통이 있다. 이 통을 물 속에 각각 담근 후 레이저로 빛을 비출 때, 빛의 경로로 옳은 것을 <보기>에서 모두 고른 것은?

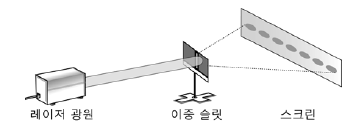

19. 그림과 같이 유리로 된 직각 프리즘의 한 면에 수직으로 백색광이 입사한다.

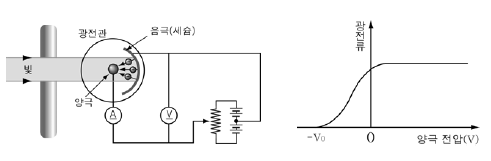

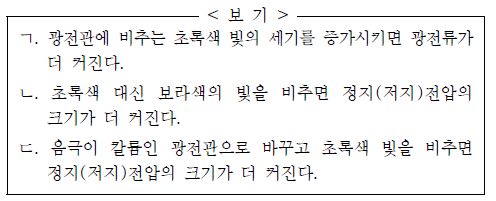

이 백색광의 경로를 개략적으로 그릴 때 가장 타당한 것은? (단, 공기 중에서 유리의 전반사 임계각은 42°이다.)
