1. 그림은 영희가 날린 종이비행기가 지면에 도달할 때까지 운동한 경로를 나타낸 것이다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

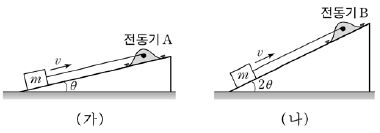

2. 그림 (가)와 (나)는 마찰이 없는 경사면에서 전동기 A, B가 질량 m 인 물체를 각각 당길 때 물체가 일정한 속력 v로 운동하는 것을 나타낸 것이다. 각 경사면이 수평면과 이루는 각은 θ, 2θ 이다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 전동기는 경사면에 고정되어 있으며, 공기 저항은 무시한다.)
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
3. 다음은 마찰이 있는 경사면에서 물체의 운동에 대한 실험과정과 결과이다.

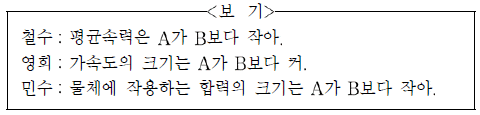

첫 타점 후 5타점까지 A, B의 운동에 대해 옳게 말한 사람을 <보기>에서 모두 고른 것은? [3점]
- 철수
- 영희
- 철수, 민수
- 영희, 민수
- 철수, 영희, 민수
4. 그림은 마찰이 없는 수평면 위의 일직선 상에서 물체 A, B가 오른쪽으로 v 의 일정한 속력으로 운동하고, 물체 C가 왼쪽으로 2v 의 일정한 속력으로 운동하고 있는 것을 나타낸 것이다. A, B, C의 질량은 각각 2m, m, m이고, A와 C는 B로부터 각각 L만큼 떨어져 있다. 각 충돌에서 충돌한 물체들은 한 덩어리가 된다.

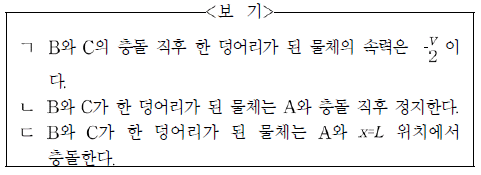

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 물체의 크기와 공기 저항은 무시한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

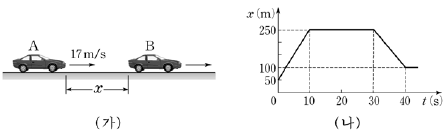

5. 그림 (가)와 같이 직선 도로에서 자동차 A, B가 거리 x만큼 떨어져 일직선으로 운동한다. A는 17 m/s의 속력으로 등속도 운동한다. 그림 (나)는 A와 B 사이의 거리 x를 시간 t에 따라 나타낸 것이다.

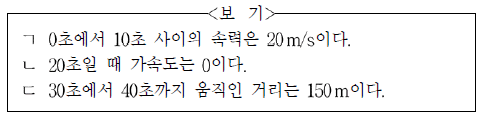

지면에 대한 B의 운동에 대하여 설명한 것으로 옳은 것을 <보기>에서 모두 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
6. 그림 (가)는 수평면 위에서 물체 A와 B가 실로 연결된 채 수평면과 나란한 방향으로 10N의 힘을 받아 일정한 속력으로 운동하는 것을 나타낸 것이다. A와 수평면 사이, B와 수평면 사이의 운동마찰계수는 서로 같다. 그림 (나)는 (가)와 재질이 다른 수평면 위에서 A가 도르래 아래의 B와 실로 연결된 채 일정한 속력으로 운동하는 것을 나타낸 것이다. A, B의 질량은 각각 2kg, 1kg이다.

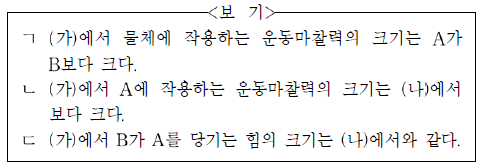

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 중력가속도는 10m/s2 이며, 실의 질량, 실과 도르래의 마찰 및 공기 저항은 무시한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
7. 그림은 무한히 긴 두 직선 도선 A, B가 x축에 수직으로 xy 평면에 서로 평행하게 놓여 있는 것을 나타낸 것이다. A, B에는 각각 Io, 3Io의 전류가 흐르며 x축 위의 점 P에서 자기장의 세기는 0이다.
A를 고정시키고 B를 ＋x방향으로 8m 이동시켜 정지시켰을 때, 자기장의 세기가 0이 되는 x축 위의 점과 P 사이의 거리는? [3점]
- 1m
- 2m
- 3m
- 4m
- 5m

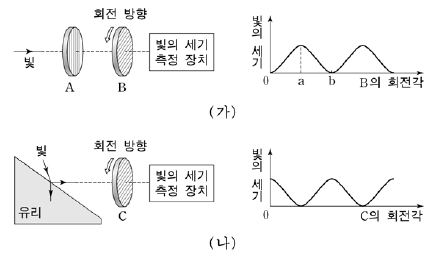

8. 그림 (가)는 세기가 일정한 빛이 편광판 A, B를 수직으로 통과하는 모습과 통과한 빛의 세기를 그래프로 나타낸 것이다. 그림 (나)는 세기가 일정한 편광되지 않은 빛이 유리면에서 반사된 후 편광판 C를 수직으로 통과하는 모습과 통과한 빛의 세기를 그래프로 나타낸 것이다. A는 고정되어 있고 B와 C는 빛의 진행 방향을 축으로 하여 회전시켰다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
9. 그림 (가)는 세슘으로 만들어진 음극판에 단색광을 비추며 광전류를 측정하는 장치를 나타낸 것이다. 그림 (나)는 음극판에 도달하는 단색광 a, b, c, d의 세기와 진동수를 각각 나타낸 것이다.
(가)에서 음극판의 한계진동수가 일 때, 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 각 단색광은 음극판의 같은 넓이를 비추고, 방출된 광전자는 모두 양극에 도달한다.) [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

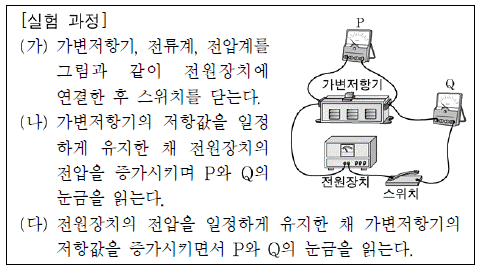

10. 다음은 전압, 저항, 전류의 관계를 알아보기 위한 실험 과정이다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
11. 그림과 같이 파장이 다른 두 빛 a, b가 서로 평행하게 공기에서 프리즘으로 입사한다. 입사된 두 빛은 서로 다른 각 θ1, θ2로 굴절되어 프리즘과 공기의 경계면에서 전반사된 후 프리즘에서 나온다. θ1은 θ2보다 크다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 프리즘은 재질이 유리이고 종이면에 놓여 있으며 a, b의 경로는 종이면에 평행하다.) [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
12. 어떤 금속에 진동수가 f1인 빛을 비추었더니 광전자가 방출되었다. 이때 방출된 광전자 중 최대 운동에너지를 갖는 광전자의 운동에너지는 0.5hf1이고 물질파 파장은 λ1이었다. 이 금속에 진동수가 2.5f1인 빛을 비추었을 때 방출되는 광전자 중 최대 운동에너지를 갖는 광전자의 물질파 파장을 λ2라고 할 때, λ1 ： λ2는? (단, h는 플랑크 상수이다.)
- 4 : 1
- √5 : 1
- 2 : 1
- 1 : √5
- 1 : 4
13. 그림은 저항값이 4Ω, 12Ω인 저항과 가변저항 R, 저항이 없는 도체막대를 전압이 24V로 일정한 전원장치에 연결한 것을 나타낸 것이다. 종이면에 수직으로 들어가는 방향의 균일한 자기장 B 가 있는 영역에 도체막대가 고정되어 있다.
R의 저항값을 6Ω에서 12Ω까지 증가시킬 때, 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
14. 그림 (가)는 수면파가 반사면에 입사하면서 반사면에서 반사된 수면파와 서로 간섭하는 어느 순간의 모습을 나타낸 것이다. 수면파의 파장은 λ이다. 그림 (나)는 (가)를 모식적으로 나타낸 것이며, 실선과 점선은 각각 수면파의 마루와 골을 나타낸다.
(나)의 세 지점 P, Q, R에서의 수면파에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

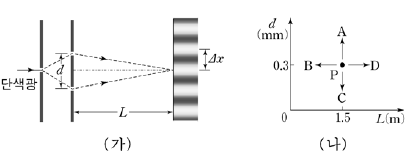

15. 그림 (가)는 슬릿 간격이 d인 이중 슬릿을 일정한 파장의 단색광이 통과하여 슬릿에서 거리 L 만큼 떨어진 스크린에 간격이 Δx 인 간섭 무늬가 생긴 것을 나타낸 것이다. 그림 (나)는 d와 L의 크기를 좌표 상에 점 P로 나타낸 것이다. d가 0.3mm, L이 1.5 m일 때 Δx는 3 mm이다.
(나)의 A, B, C, D 방향 중에서 Δx가 3mm보다 커지기 위한 P의 이동 방향으로 옳은 것을 모두 고른 것은? [3점]
- B
- C
- A, B
- A, D
- C, D

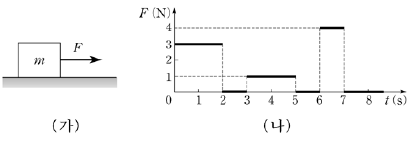

16. 그림 (가)는 마찰이 없는 수평면에 정지해 있는 질량 m인 물체에 힘 F 를 오른쪽으로 작용하여 운동시키는 것을 나타낸 것이며, 그림 (나)는 시간 t에 따른 F의 크기를 나타낸 것이다.
0초부터 8초까지 이 물체의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 공기 저항은 무시한다.) [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
17. 그림과 같이 종이면에 수직으로 들어가는 균일한 자기장 영역에서 저항 R가 연결된 평행한 두 도선을 종이면에 고정시키고, 도선 위에 도체막대를 놓은 후 오른쪽으로 일정한 속력 v로 이동시켰다. S 는 두 도선과 저항과 움직이는 도체막대로 이루어진 면의 넓이이다.
도체막대가 도선 위의 출발 위치에서 도선의 끝까지 이동하는 동안 저항 R의 양단에 걸리는 전압 V와 S 사이의 관계를 나타낸 그래프로 가장 적절한 것은? (단, 도체막대와 도선의 저항은 무시한다.)
-
CBT문제은행AI2023-04-16 09:11
도체막대가 도선 위를 이동하면서 자기장을 가로지르면, 도체막대 내부에서 전위차가 발생하게 된다. 이 전위차는 도체막대의 속도와 자기장의 세기에 비례하며, 전위차가 발생하면 전류가 흐르게 되어 저항 R에 전압이 걸리게 된다. 따라서 도체막대가 이동하는 동안 저항 R의 양단에 걸리는 전압 V는 도체막대의 속도와 자기장의 세기에 비례한다. 이에 따라 그래프는 "
"와 같이 나타낼 수 있다.

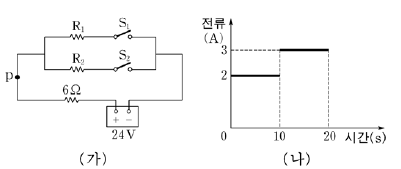

18. 그림 (가)와 같이 저항 R1과 R2, 저항값이 6Ω인 저항, 스위치 S1과 S2를 전압이 24V로 일정한 전원장치에 연결하였다. 0초 일 때 S1을 닫고, 10초일 때 S2를 닫았다. 그림 (나)는 S1을 닫은 직후부터 점 p에 흐르는 전류를 시간에 따라 나타낸 것이다.
0초부터 20초까지 두 저항 R1, R2에서 소비되는 전기에너지를 각각 E1, E2라고 할 때, E1 : E2는? [3점]
- 2 : 1
- 3 : 2
- 4 : 1
- 5 : 2
- 16 : 1

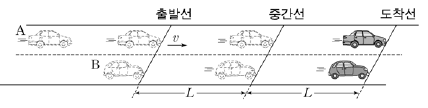

19. 그림과 같이 직선 도로에서 속력 v로 운동하던 자동차 A가 출발선에 도달하는 순간 출발선에 정지해 있던 자동차 B가 출발한다. A는 출발선에서 중간선까지 속력 v로 등속도 운동하고, 중간선에서 도착선까지 등가속도 운동을 한다. B는 중간선까지 가속도 a로 등가속도 운동하고, 중간선에서 도착선까지 등속도 운동을 한다. A, B는 중간선에 동시에 도달하며 도착선에도 동시에 도달한다. 출발선에서 중간선, 중간선에서 도착선 사이의 거리는 각각 L이다.
A, B의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, A, B는 평행한 직선 경로를 따라 운동하며, A, B의 크기는 무시한다.)
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ
20. 그림과 같이 평행하게 고정되어 있는 두 원통형 금속막대 A, B를 전압이 일정한 전원장치와 전류계에 연결하였다. A, B 위의 위치 P에 저항이 없는 도체막대를 올려놓고 위치 Q까지 이동시켰다. A, B의 비저항은 각각 ρ, 2ρ 이고, 길이는 L이며, 단면적은 서로 같다.
도체막대가 P에서 Q까지 이동하는 동안 전류계에 흐르는 전류의 세기 I 를 도체막대가 이동한 거리 d 에 따라 나타낸 그래프로 가장 적절한 것은? (단, 온도에 따른 저항 변화, 도체막대의 이동에 의한 유도전류는 무시하고, 도체막대는 금속막대와 수직인 상태를 유지한다.)
-
CBT문제은행AI
2023-04-16 09:11
도체막대가 P에서 Q까지 이동하는 동안 A, B 사이에는 전위차가 발생하게 된다. 이 전위차에 의해 도체막대에 일정한 전압이 인가되어, 도체막대에 전류가 흐르게 된다. 이 때, 도체막대의 길이가 A, B의 길이보다 짧기 때문에, 도체막대의 저항은 A, B의 저항보다 작아진다. 따라서, 도체막대가 이동할수록 전류의 세기는 증가하게 된다. 이를 그래프로 나타내면, 거리 d가 증가할수록 전류의 세기는 증가하는 선형 그래프가 된다. 따라서, 정답은 "
"이다.
- 따라서, 종이비행기가 일직선으로 날아가다가 공중에서 방향을 바꾸어 날아간 것을 나타내는 "ㄴ"이 정답이다.
