1. 그림은 마찰이 없는 빗면을 따라 내려가는 물체의 위치를 일정한 시간 간격으로 나타낸 것이다.

물체가 내려가는 동안 물체에 작용하는 힘과 에너지에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

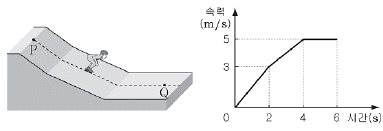

3. 그림은 철수가 경사면과 수평면을 따라 롤러스케이트를 타는 모습을, 그래프는 P점에서 출발하여 Q점에 도착할때까지 시간에 따른 철수의 속력을 나타낸 것이다.

철수에 작용하는 힘과 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

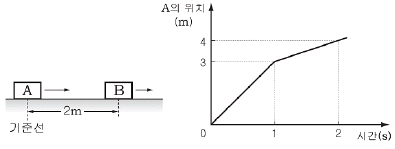

5. 그림은 마찰이 없는 수평면 위에서 질량이 같은 물체 A, B가 각각 등속 직선 운동하는 모습을, 그래프는 기준선으로부터 A의 위치를 시간에 따라 나타낸 것이다. A가 기준선을 통과하는 순간 A와 B 사이의 거리는 2m이다. A와 B는 1초일때 정면으로 충돌하였다.

충돌 후 B의 속력은? (단, 물체의 크기는 무시한다.)

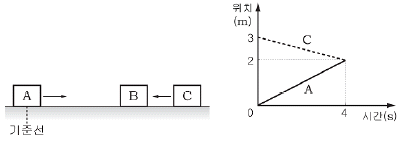

7. 그림은 마찰이 없는 수평면 위의 일직선상에서 물체 A, C가 정지해 있는 B를 향해 운동하는 모습을, 그래프는 A가 기준선을 통과할 때부터 충돌할 때까지 A와 C의 위치를 시간에 따라 나타낸 것이다. A, B, C는 질량이 같고, 충돌 후 한 덩어리가 되어 운동한다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 물체의 크기는 무시한다.) [3점]

9. 그림은 저항 값이 같은 4개의 저항을 전압이 일정한 전원장치에 연결한 회로를 나타낸 것이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

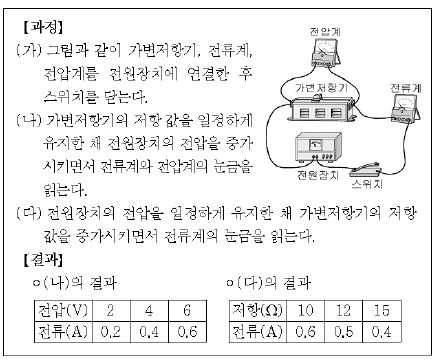

11. 다음은 전압, 저항, 전류의 관계를 알아보기 위한 실험이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

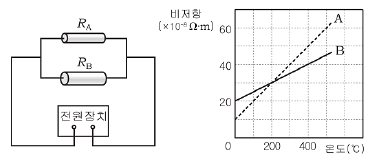

13. 그림은 금속 A, B로 만든 두 저항 R_A, R_B를 전압이 일정한 전원 장치에 연결한 회로를, 그래프는 금속 A, B의 온도에 따른 비저항을 나타낸 것이다. 0℃에서 두 저항에 흐르는 전류의 세기는 같다.

400℃에서 R_A, R_B에 흐르는 전류의 세기의 비(I_A : I_B)는? (단, 온도 변화에 따른 부피 변화는 무시한다.) [3점]

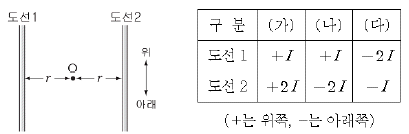

15. 그림과 같이 나란하게 놓여 있는 무한히 긴 두 직선 도선에 표의 (가)~(다)와 같이 전류의 세기와 방향을 변화시켰다. O점은 두 도선으로부터 각각 r만큼 떨어진 지점이고, 두 도선과 O점은 종이면에 있다.

O점에서 두 도선에 의한 자기장의 방향이 종이면에 수직으로 나오는 경우와 자기장의 세기가 가장 큰 경우를 바르게 짝지은 것은? (단, 지구 자기장의 효과는 무시한다.) (순서대로 종이면에 수직으로 나오는 경우, 세기가 가장 큰 경우)

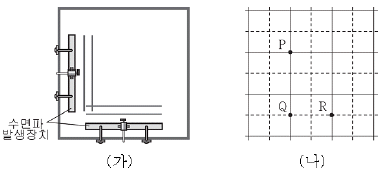

17. 그림 (가)는 2개의 수면파 발생장치를 이용하여 서로 수직인 방향에서 진동수와 진폭이 같은 수면파를 발생시키는 모습을, (나)는 (가)에서 수면파가 서로 간섭하는 어느 순간의 모습을 모식적으로 나타낸 것이다. 두 수면파의 파장은 λ이고, 실선과 점선은 각각 마루와 골을 나타낸다.

세 지점 P, Q, R에서의 수면파에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

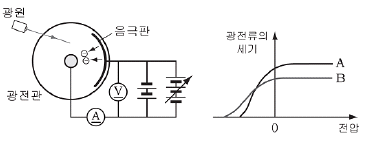

19. 그림은 음극판에 단색광을 비추었을 때 광전자가 튀어나오는 모습을, 그래프는 음극판에 단색광 A, B를 비추었을 때 전압에 따른 광전류의 세기를 나타낸 것이다.

A가 B보다 더 큰 물리량을 <보기>에서 모두 고른 것은? (단, A, B는 음극판의 감은 넓이를 비춘다.)
