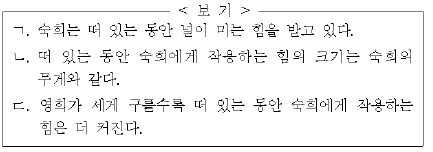

2. 그림은 널뛰기에서 영희가 널을 굴러 숙희가 떠 있는 모습이다.

숙희에게 작용하는 힘에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 공기의 저항은 무시한다.)

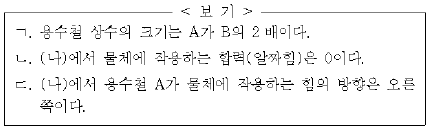

4. 그림 (가)는 길이가 각각 10cm인 두 용수철 A와 B를 물체에 연결한 모습이고, 그림 (나)는 (가)의 장치를 단단한 상자에 넣은 모습이다. 이때 A의 길이가 8cm, B의 길이가 6cm인 상태로 물체는 정지하였다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 모든 마찰은 무시한다.)

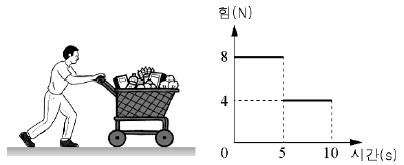

6. 그림은 철수가 수평면 위에 정지해 있던 질량 20kg의 짐수레를 밀고 가는 모습이다. 그래프는 짐수레에 수평 방향으로 작용한 힘을 시간에 따라 나타낸 것이다.

0초에서 10초동안 철수의 평균 일률은 얼마인가? (단, 짐수레에 작용하는 모든 마찰은 무시한다.) [3점]

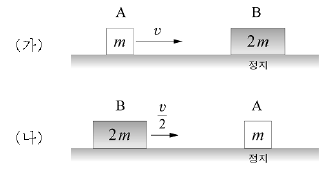

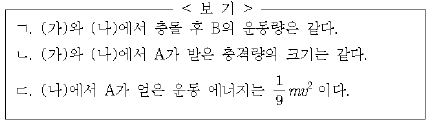

8. 질량이 각각 m과 2m인 물체 A와 B가 수평면 위에 있다. 그림 (가)는 속력 v로 운동하던 A가 정지해 있는 B에 충돌하는 모습이고, 그림 (나)는 속력 v/2로 운동하던 B가 정지해 있는 A와 충돌하는 모습이다. (가)와 (나)에서 두 물체는 충돌 후 붙어서 함께 운동한다.

(가)와 (나)에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 두 충돌은 모두 일직선 위에서 일어나며, 모든 마찰은 무시한다.) [3점]

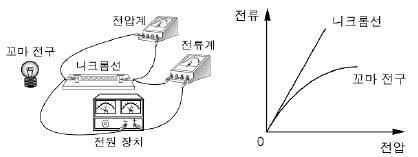

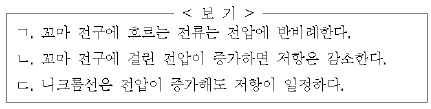

10. 그림은 전압을 변화시키면서 니크롬선과 꼬마 전구에 흐르는 전류의 세기를 각각 측정하는 것이고, 그래프는 전압에 따라 니크롬선과 꼬마 전구에 흐르는 전류의 세기를 나타낸 것이다.

이 그래프에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

12. 그림은 물결파가 장애물 주변을 지나는 모습이다.

물결파가 전파되지 않는 부분을 줄이기 위한 방법으로 옳은 것은? (단, 장애물의 높이는 물결파의 진폭보다 항상 크다.)

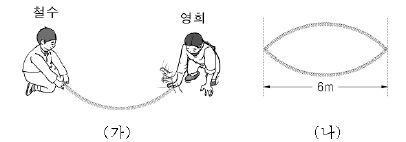

14. 그림 (가)는 철수가 수평한 지면 위에 놓여 있는 용수철의 한쪽 끝을 흔들리지 않게 잡고 있고, 영희가 반대쪽 끝을 1초에 한 번씩 좌우로 계속 흔드는 모습이고, (나)는 이때 만들어진 정상파의 일부이다.

동일한 상황에서 영희가 용수철을 1초에 세 번씩 흔들 때 만들어질 정상파의 파장은 얼마인가? [3점]

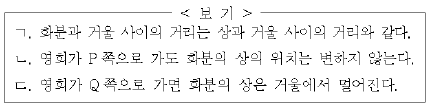

16. 그림과 같이 평면거울 앞에 영희와 화분이 있고, 영희와 화분과 화분의 상은 일직선을 이루고 있다. 점 P는 영희에게서 거울면에 평행한 방향의 한 지점이고, 점 Q는 수직으로 떨어지는 방향의 한 지점이다.

화분의 상에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 모든 위치의 기준은 0점이다.) [3점]

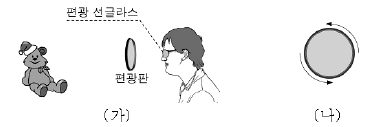

18. 그림 (가)처럼 편광 선글라스를 낀 철수가 물체 사이에 편광판을 통하여 물체를 보았다. 이 때 편광판을 그림 (나)처럼 회전시키는 동안 물체가 보이다가 보이지 않는 현상이 나타났다.

편광판이 한 바퀴 회전하는 동안 물체가 보이지 않는 횟수는?

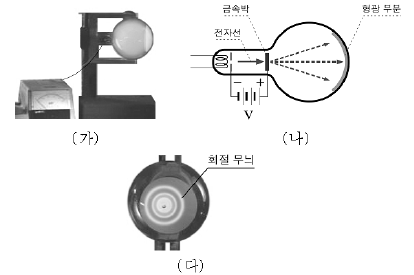

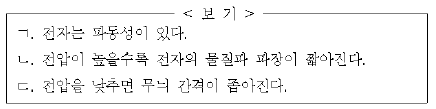

20. 그림 (가)는 전자선을 이용한 실험 장치의 모습이다. 그림 (나)는 전자선 발생 부분의 개요도이며 전압 V가 클수록 전자는 빨라진다. 그림 (다)는 형광 부분에 나타나는 회절 무늬의 한 모습이다.

전자선과 회절 무늬에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
