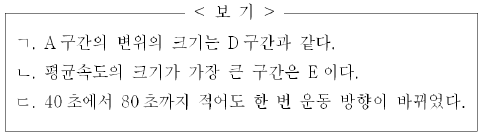

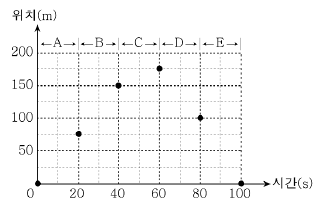

1. 그림은 직선 도로에서 운동하고 있는 사람의 위치를 처음부터 100초 동안 20초 간격으로 측정하여 표시한 것이다.

20초 간격의 각 구간을 A, B, C, D라고 할 때 이 사람의 운동에 대한 옳은 설명을 <보기>에서 모두 고른 것은?

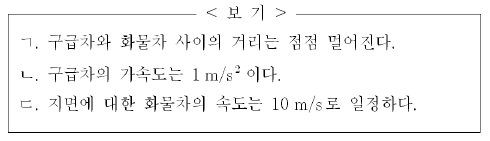

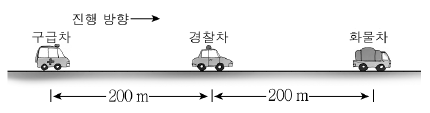

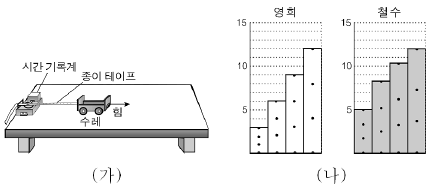

3. 그림은 수평인 직선 도로에서 어느 순간 200m 간격의 세 자동차가 화살표 방향으로 진행하는 모습을 나타낸 것이다.

그래프는 20m/s의 일정한 속도로 달리는 경찰차에서 본 구급차와 화물차의 속도를 나타낸 것이다.

0초부터 10초까지 자동차의 운동에 대한 옳은 설명을 <보기>에서 모두 고른 것은? [3점]

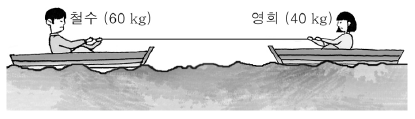

5. 그림은 질량이 60kg인 철수와 40kg인 영희가 배에 앉아서 줄을 잡아당기고 있는 모습을 나타낸 것이다.

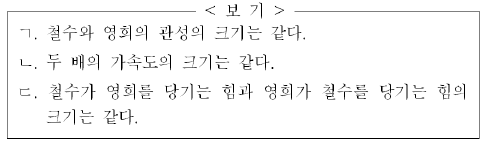

이에 대한 옳은 설명을 <보기>에서 모두 고른 것은? (단, 두 배의 질량은 서로 같고, 줄의 질량은 무시한다.)

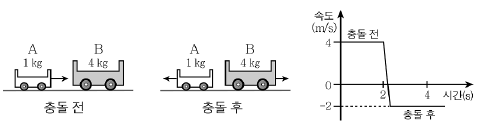

7. 그림은 어느 날 자동차의 경적 소리가 하늘 쪽으로 휘어서 전과되는 모습을 나타낸 것이다.

이때 지면에서 위로 올라가면서 나타나는 물리량의 변화에 대해 옳게 설명한 것은?

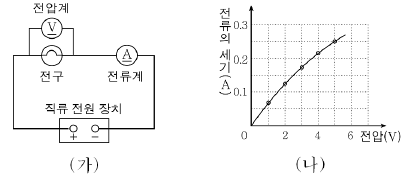

9. 그림 (가)는 전구의 저항 특성을 알아보기 위하여 구성한 회로를 나타낸 것이고, 그림 (나)는 전구에 걸린 전압에 따른 전류의 세기를 그래프로 나타낸 것이다.

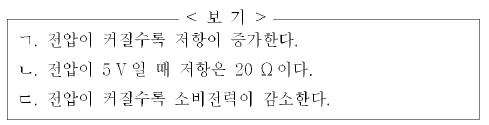

위 실험에 사용한 전구의 필라멘트에 대한 옳은 설명을 <보기>에서 모두 고른 것은?

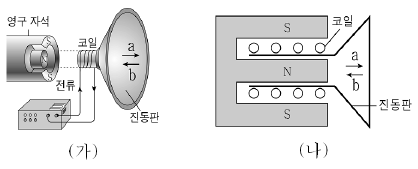

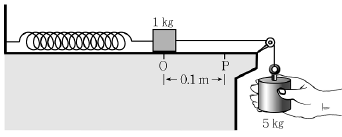

11. 그림 (가)는 영구 자석, 코일이 감겨 있는 진동판이 들어 있는 스피커의 내부 구조를 나타낸 것이고, 그림 (나)는 그림 (가)의 영구 자석과 코일의 단면을 도식적으로 나타낸 것이다.

코일에 흐르는 전류가 그림 (다)와 같을 때 각 구간 A, B, C, D에서 (가)의 진동판에 작용하는 힘의 방향을 옳게 짝지은 것은? (단, 그림 (가)의 화살표 방향으로 흐르는 전류의 방향을 +로 한다.) (순서대로 A, B, C, D)

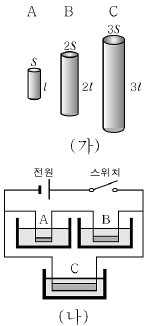

13. 그림 (가)는 재질이 같고 길이와 단면적의 비가 각각 1 : 2 : 3인 원기둥 모양의 세 저항선 A, B, C를 나타낸 것이고, 그림 (ㄴ)는 세 저항선을 같은 양의 물이 들어 있는 동일한 스티로폼 컵 속의 물에 잠기도록 한 회로를 나타낸 것이다.

(나)에서 스위치를 닫고 일정 시간이 지난 후 물의 온도 변화를 측정하였을 때, 저항선 A, B, C에 의한 물의 온도 변화의 비 △t_A : △t_B : △t_C는? (단, 저항선에서 발생한 열은 모두 물의 온도 변화에 쓰인다.)

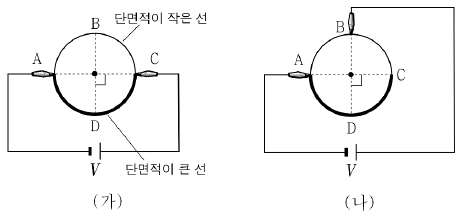

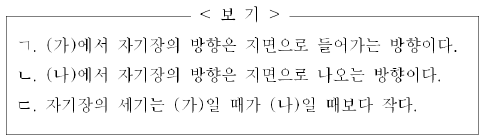

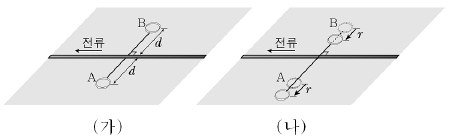

15. 재질이 같고 단면적의 비가 1 : 2인 두 금속선을 반원 모양으로 구부려서 서로 연결하여 만든 원형 도선이 있다. 그림 (가)와 (나)는 전압 V인 전지에 이 원형 도선의 A와 C, A와 B점을 집게 도선으로 연결한 회로를 나타낸 것이다.

각 원형 도선 중심에서의 자기장에 대한 옳은 설명을 <보기>에서 모두 고른 것은? (단, 원형 도선 중심에서의 자기장은 원을 이루는 부분적인 도선들에 의한 자기장의 합과 같고, 원형 도선 이외의 부분에서 발생하는 자기장의 효과는 무시한다.) [3점]

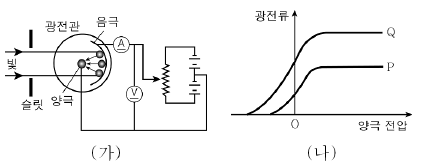

17. 그림은 수면과 발생 실험 장치를 이용하여 두 점파원 S₁, S₂에서 진동수가 동일한 수면파를 같은 위상으로 발생시켰을 때 스크린에 생긴 간섭무늬를 찍은 사진이다. 흰 실선은 마디선을 나타낸 것이고, 점 A, B, D는 마디선에, 점 C는 이웃한 마디선 사이의 중앙에 있다.

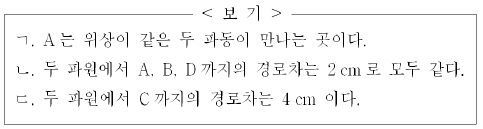

수면파의 파장이 4cm일 때, 그림의 간섭무늬에 대한 옳은 설명을 <보기>에서 모두 고른 것은? [3점]

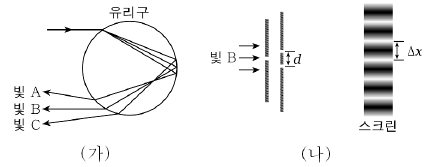

19. 그림 (가)는 세 가지 파장의 빛 A, B, C가 투명한 유리구두를 진행하여 나온 경로를 나타낸 것이고, 그림 (나)는 빛 B를 이중슬릿에 통과시켜 얻은 간섭무늬를 나타낸 것이다.

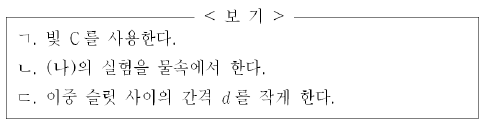

그림 (나)에서 스크린에 생긴 간섭무늬의 간격 △x를 감소시키는 방법으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
