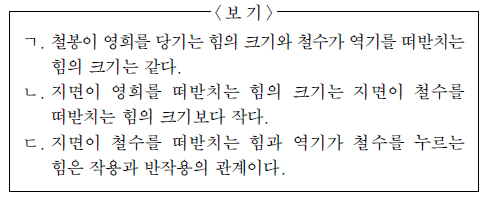

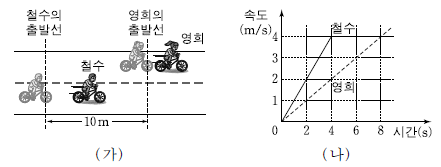

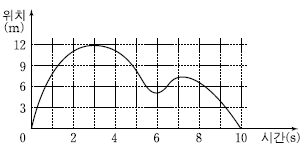

2. 그림 (가)와 같이 직선 도로에서 10m 떨어져 있던 철수와 영희가 자전거를 타고 동시에 출발하여 운동하고 있다. 그림 (나)는 철수와 영희의 속도를 시간에 따라 나타낸 것이다.

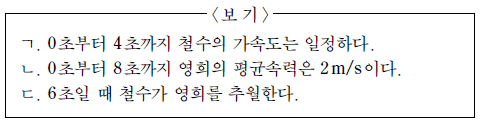

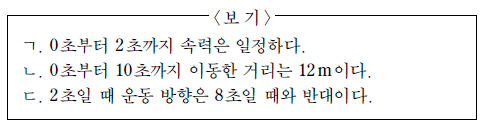

철수와 영희의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

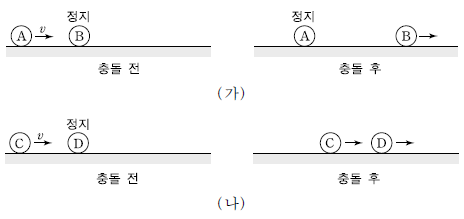

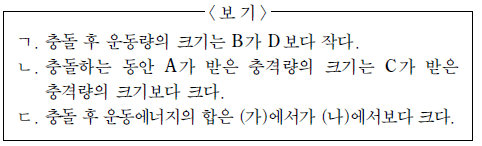

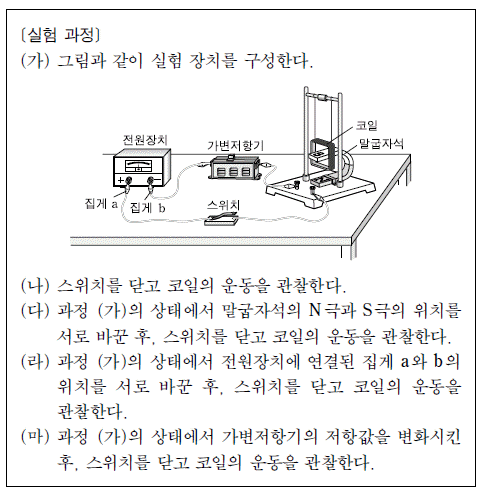

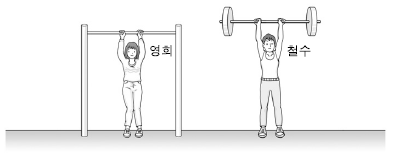

4. 그림 (가)는 마찰이 없는 수평면에서 속력 v 로 운동하던 물체 A가 정지해 있는 물체 B와 충돌한 후 A는 정지하고 B는 운동하는 것을, (나)는 마찰이 없는 수평면에서 속력 v 로 운동하던 물체 C가 정지해 있는 물체 D와 충돌한 후 C, D가 일직선상에서 운동하는 것을 나타낸 것이다. A, B, C, D의 질량은 같다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 물체의 크기와 공기 저항은 무시한다.) [3점]

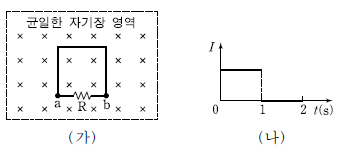

6. 그림은 실험대 위에 재질이 다른 널빤지 X, Y를 고정시켜 만든 수평면에서 물체 A가 질량 m 인 물체 B 와 실로 연결되어 운동하는 것을 나타낸 것이다. A 는 X 위에서 등속 직선 운동하다가 Y 위의 한 지점에서 정지한다.

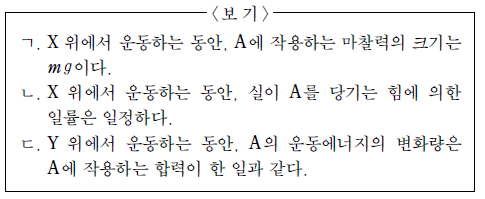

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 중력가속도는 g이고, 물체의 크기, 실의 질량, 도르래의 마찰 및 공기 저항은 무시한다.) [3점]

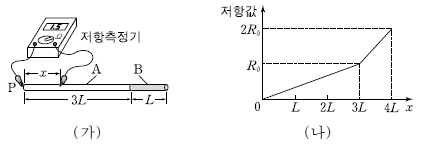

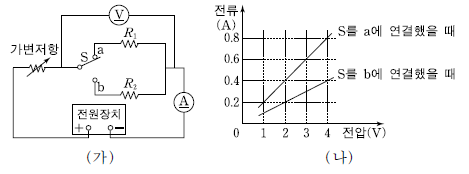

8. 그림 (가)와 같이 단면적이 같고 길이가 각각 3 L, L 인 원통형 금속막대 A와 B를 연결시킨 후, A의 왼쪽 끝 지점 P에 저항 측정기의 한 쪽 집게를 고정시키고 다른 쪽 집게를 P로부터 x만큼 떨어진 지점에 접촉한 후 x를 변화시키며 저항값을 측정하였다. 그림 (나)는 x에 따른 저항값을 나타낸 것이다.

A와 B의 비저항을 각각 p_A, p_B 라고 할 때, p_A：p_B 는?

10. 그림과 같이 일정한 세기의 전류가 흐르는 가늘고 무한히 긴 직선 도선 X, Y가 각각 x축과 y 축에 고정되어 있다. X 에 흐르는 전류의 방향은 +x 방향이며, 점 p 에서 자기장의 세기는 0 이다.

X에 흐르는 전류의 방향과 세기는 변화시키지 않고 Y에 흐르는 전류의 방향을 반대로 하고 세기를 2 배로 했을 때, xy 평면의 점 a~e 중에서 자기장의 세기가 0 인 점은? (단, 지구 자기장의 효과는 무시한다.) [3점]

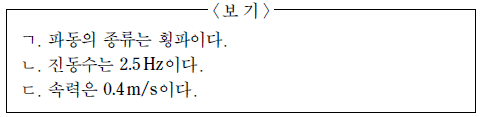

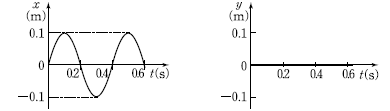

12. 그림은 xy평면에서 용수철을 진동시켜 x축 방향으로 진행하는 파동을 발생시킬 때, 용수철에 있는 한 점의 x축 방향의 변위, y 축 방향의 변위를 시간 t 에 따라 나타낸 것이다. 이 파동의 파장은 0.2m이다.

이 파동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

14. 그림은 파장과 진폭이 같고 연속적으로 발생하는 두 파동 P, Q가 서로 반대 방향으로 진행할 때, 두 파동이 만나기 전 어느 순간의 모습을 나타낸 것이다. P와 Q의 속력은 1m/s로 같다.

이 순간으로부터 3 초가 지났을 때 두 파동이 만나서 부분적으로 중첩된 파동의 모습으로 가장 적절한 것은?

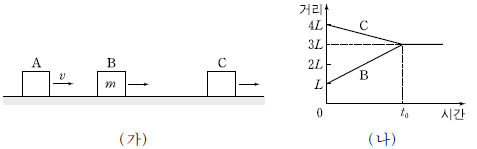

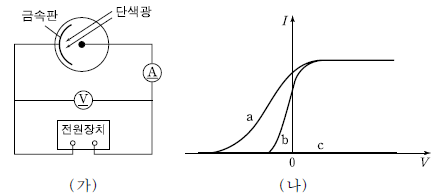

16. 그림 (가)는 마찰이 없는 수평면에서 물체 A, B, C가 일직선 상에서 오른쪽으로 운동하는 것을 나타낸 것이다. B의 질량은 m이고, A는 일정한 속력 v 로 운동한다. 그림 (나)는 A로부터 B, C까지의 거리를 시간에 따라 나타낸 것이다.

시간 t₀ 이후 B와 C의 운동에너지의 합은? (단, 물체의 크기와 공기 저항은 무시한다.)

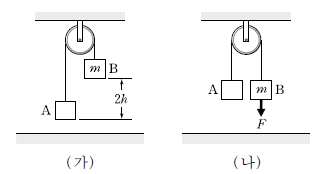

18. 그림과 같이 네 개의 저항을 전압이 일정한 전원장치에 연결하였다. 스위치 S₁ 만 닫았을 때 전류계에 흐르는 전류는 3A이고, 스위치 S₂ 만 닫았을 때 전류계에 흐르는 전류는 1A이었다.

S₁ 만 닫았을 때 R의 소비전력은? [3점]

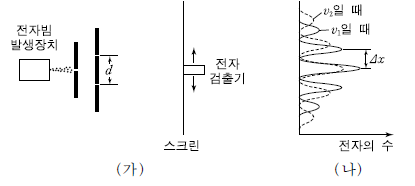

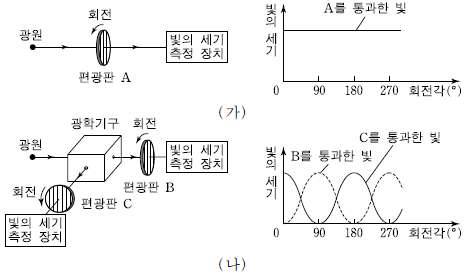

20. 그림 (가)는 전자빔 발생장치에서 나와 슬릿 간격이 d인 이중 슬릿을 통과하여 스크린의 각 지점에 도달하는 전자의 수를 측정하는 것을 모식적으로 나타낸 것이다. 그림 (나)는 (가)의 전자빔 발생장치에서 나오는 속력이 각각 v₁, v₂ 인 전자들을 사용하여 각 지점에서 일정한 시간 동안 측정한 전자의 수를 개략적으로 나타낸 것이다.

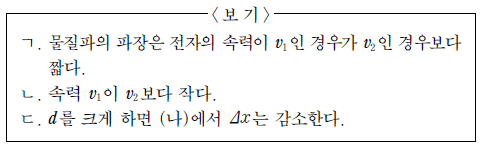

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
