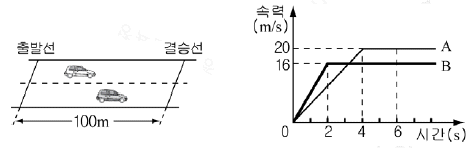

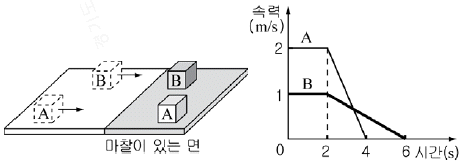

1. 그림은 자동차 A와 B가 출발선을 동시에 출발하여 100m 떨어진 결승선을 향해 나란한 직선경로를 따라 달리는 모습을, 그래프는 두 자동차의 속력을 시간에 따라 나타낸 것이다.

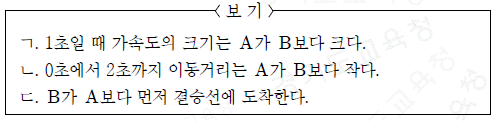

A와 B의 운동에 대한 옳은 설명을 <보기>에서 모두 고른 것은?

3. 그림과 같이 수평면에 있는 물체 A에 물체 B를 실과 용수철로 연결하여 전동기로 당겼더니, A와 B는 2m/s의 일정한 속력으로 운동하였다. A와 수평면 사이의 운동 마찰계수는 0.2, 용수철상수는 100N/m, A와 B의 질량은 각각 2kg, 1kg이다.

이에 대한 옳은 설명을 <보기>에서 모두 고른 것은? (단, 중력 가속도는 10m/s²이고, 실과 용수철의 질량, 도르래의 마찰, 공기 저항은 무시한다.) [3점]

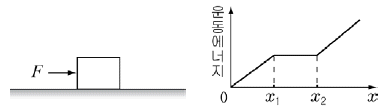

5. 그림은 마찰이 없는 수평면에서 물체에 힘 F를 작용하여 직선 운동 시키는 것을, 그래프는 이 물체의 운동에너지를 위치 x에 따라 나타낸 것이다.

물체에 작용한 F를 x에 따라 나타낸 그래프로 적절한 것은?

7. 그림 (가)와 같이 마찰이 없는 수평면의 일직선 상에서 등속 직선 운동하던 물체 A, B, C가 (나)와 같이 동시에 충돌하여 한 덩어리가 되어 운동한다. (가)에서 A의 속도의 크기는 v, A에 대한 B의 속도의 크기는 2v, A에 대한 C의 속도의 크기는 3v이다. A, B, C의 질량은 각각 m이다.

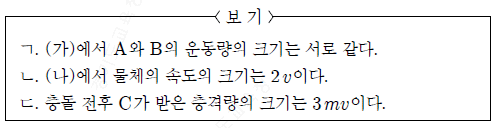

이에 대한 옳은 설명을 <보기>에서 모두 고른 것은? (단, 공기 저항과 물체의 크기는 무시한다.) [3점]

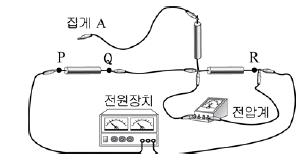

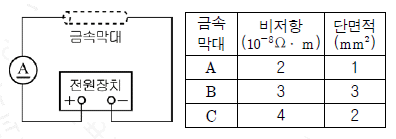

9. 그림과 같이 저항값이 같은 저항 3개와 전압계를 전압이 일정한 전원장치에 연결하였다. 집게 A를 P, Q, R점에 연결하였을 때 전압계에서 측정된 전압은 각각 V_P, V_Q, V_R이다.

V_P, V_Q, V_R의 크기를 바르게 비교한 것은? (단, 온도에 따른 저항값의 변화는 무시한다.) [3점]

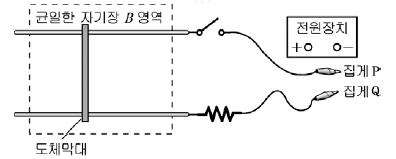

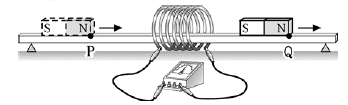

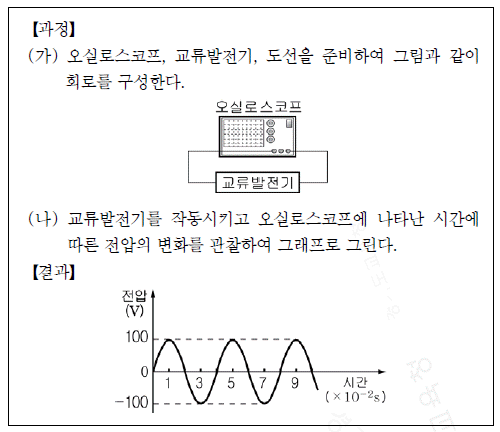

11. 그림과 같이 균일한 자기장 B의 영역에 평행한 두 금속 레일을 수평면에 고정시키고, 금속 레일에 도체막대를 가만히 놓았다.

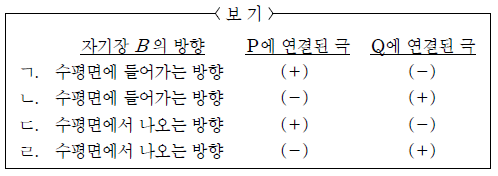

집게 P와 Q를 전원장치에 각각 연결하고 스위치를 닫았더니 도체 막대가 왼쪽으로 움직였다. 이때 자기장 B의 방향과 P, Q에 연결된 극으로 옳은 것을 <보기>에서 고른 것은? (단, 도체막대에 작용하는 마찰은 무시한다.) [3점]

13. 그림과 같이 저항 A로 구성된 전열기 X와 저항 A, B로 구성된 전열기 Y를 전압이 일정한 전원장치에 연결하였더니, X의 소비 전력은 Y의 3배이었다.

저항 A, B의 저항값을 각각 R_A, R_B라 할 때, R_A : R_B는? (단, 온도에 따른 저항 변화는 무시한다.) [3점]

15. 그림과 같이 P점에서 Q점을 향해 초록색 레이저 빛을 입사시켰더니 빛의 일부는 반사하고 일부는 매질의 경계면을 따라 진행하였다.

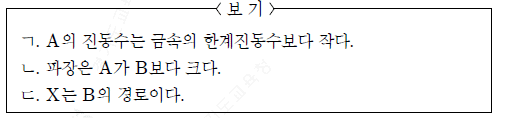

이에 대한 옳은 설명을 <보기>에서 모두 고른 것은?

17. 그림은 서로 반대 방향으로 진행하는 두 파동이 중첩되어 만들어지는 정상파의 어느 순간의 모습을 나타낸 것이다. 정상파의 주기는 T이다.

이로부터 가 지난 순간, 이 정상파의 모습으로 적절한 것은?

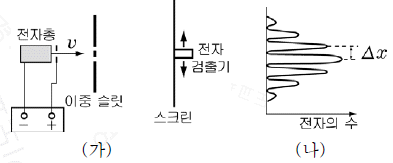

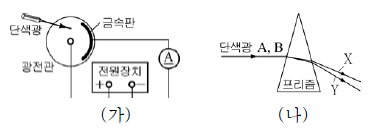

19. 그림 (가)는 전자총에서 속력 v로 방출된 전자가 이중 슬릿을 통과하여 스크린의 각 지점에 도달하는 전자의 수를 측정하는 것을, (나)는 스크린의 각 지점에서 일정한 시간 동안 측정한 전자의 수를 나타낸 것이다.

⊿x를 전자의 속력 v에 따라 나타낸 그래프로 적절한 것은? [3점]
