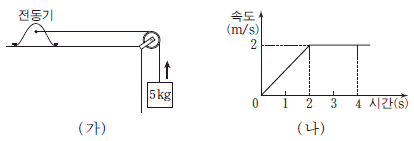

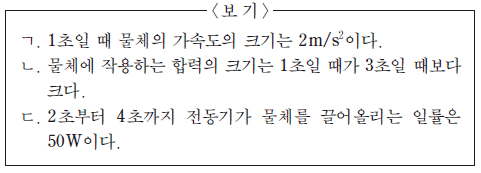

2. 그림 (가)는 전동기가 질량 5kg인 물체를 끌어올리는 모습을 나타낸 것이다. 그림 (나)는 물체가 위로 올라가는 동안 물체의 속도를 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 중력가속도는 10m/s²이고, 줄의 질량, 도르래의 마찰, 공기 저항은 무시한다.) [3점]

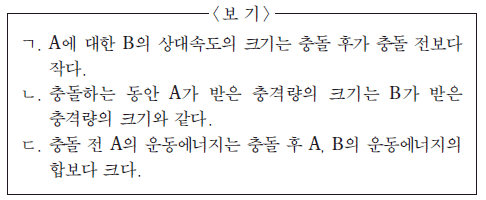

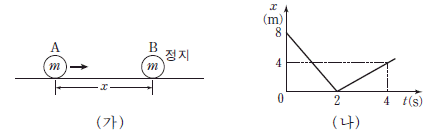

4. 그림 (가)는 마찰이 없는 수평면에서 물체 A가 정지해 있는 물체 B를 향해 운동하는 것을 나타낸 것이다. A, B의 질량은 같고, 충돌 전후 A, B는 동일한 일직선상에서 운동한다. 그림 (나)는 충돌 전후 A, B 사이의 거리 x를 시간 t에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 물체의 크기는 무시한다.) [3점]

6. 그림 (가)와 (나)는 마찰이 없는 수평면에서 물체 A와 B가 충돌하기 전의 모습을 나타낸 것이다. (가)에서 A는 일정한 속력 v로 직선 운동하여 정지해 있는 B와 충돌한 후 한 덩어리가 되어 운동하고, (나)에서 B는 일정한 속력 v로 직선 운동하여 정지해 있는 A와 충돌한 후 한 덩어리가 되어 운동한다. A, B의 질량은 각각 m, 2m이다.

(가), (나)에서 충돌하는 동안 A가 받은 충격량의 크기를 각각 I_(가), I_(나)라고 할 때, I_(가) : I_(나)는? (단, 공기 저항은 무시한다.)

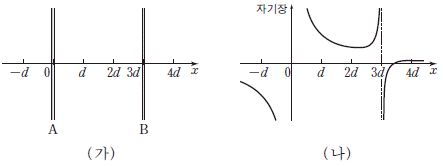

8. 그림 (가)는 전류가 흐르는 가늘고 무한히 긴 평행한 두 직선 도선 A, B가 종이면에 고정되어 있는 것을 나타낸 것이다. 그림 (나)는 (가)에서 x축 상의 자기장을 위치에 따라 나타낸 것이다. 자기장의 방향은 종이면에서 수직으로 나오는 방향을 양(+)으로 한다.

A, B에 흐르는 전류의 세기를 각각 I_A, I_B라고 할 때, 두 전류의 방향과 세기를 옳게 비교한 것은? (단, 지구 자기장의 효과는 무시한다.) (순서대로 전류의 방향, 전류의 세기[3점]

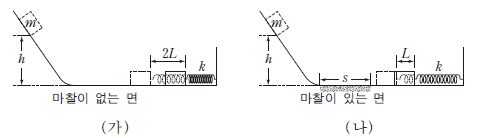

10. 그림 (가), (나)와 같이 질량 m인 물체를 마찰이 없는 경사면의 높이 h 인 지점에 가만히 놓았더니 물체가 미끄러져 내려가 용수철상수가 k로 같은 용수철을 각각 2L, L만큼 최대로 압축시켰다. (가)에서 수평면은 마찰이 없고, (나)에서 물체는 수평면에서 마찰이 있는 면을 지나 용수철을 압축한다. 물체와 마찰이 있는 면 사이의 운동마찰계수는 μ이다.

(나)에서 마찰이 있는 면의 길이 s 는? (단, 용수철의 질량, 물체의 크기, 공기 저항은 무시한다.) [3점]

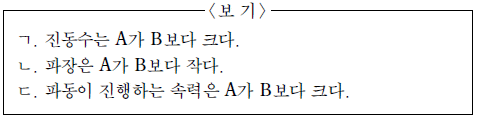

12. 그림은 주기가 같은 두 파동 A, B의 어느 순간의 모습을 나타낸 것이다. 두 파동은 오른쪽으로 진행한다.

A, B에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

14. 세 저항의 온도가 200˘C일 때, R_A의 소비전력과 R_B의 소비전력이 각각 P_A, P_B이다. P_A：P_B는? (단, 온도 변화에 따른 저항의 부피 변화는 무시한다.) [3점](14번 공통지문 문제)

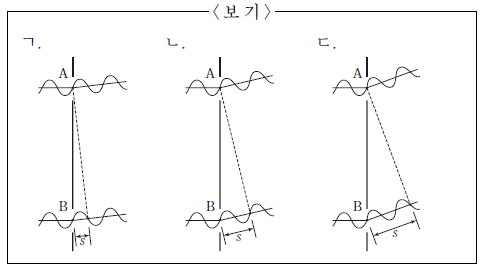

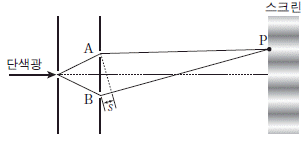

16. 그림은 단색광이 이중 슬릿을 통과하여 스크린에 간섭 무늬가 생기는 것을 나타낸 것이다. s 는 이중 슬릿의 A, B를 통과한 단색광이 스크린 상의 임의의 점 P에서 만났을 때의 경로차이다.

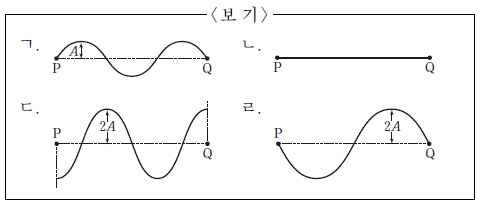

단색광의 파형과 경로차를 모식적으로 나타낼 때, A, B를 통과한 단색광이 스크린에서 만나 보강 간섭을 일으키는 경우를 <보기>에서 모두 고른 것은?

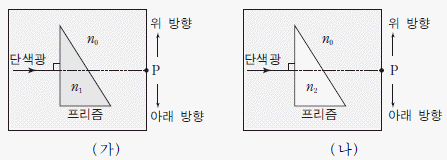

18. 그림 (가), (나)와 같이 파장이 같은 단색광이 굴절률 n₀인 물질 속에서 모양이 같고 굴절률이 각각 n₁, n₂ 인 프리즘의 한 면에 수직으로 입사하고 있다. n₁＞n₀ ＞n₂이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 프리즘에 의한 단색광의 전반사는 일어나지 않는다.) [3점]
