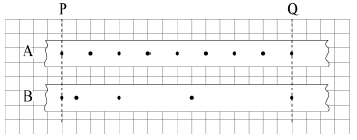

2. 그림은 수평면에서 직선 운동하는 두 물체 A, B의 운동이 기록된 종이테이프를 모눈종이 위에 올려놓은 것이다. 이웃한 타점 사이의 시간 간격은 0.1초이고, 모눈종이 눈금 한 칸의 길이는 1cm이다.

구간 PQ에서 A, B의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

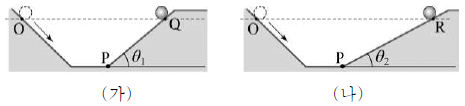

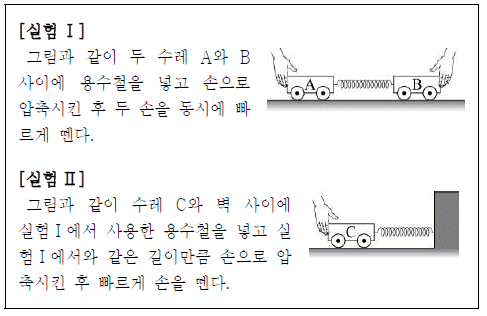

4. 다음은 마찰이 없는 수평면에서 질량이 같은 세 수레 A, B, C와 용수철을 사용한 실험이다.

손을 뗀 직후부터 수레가 용수철에서 분리되는 순간까지 수레의 물리량에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

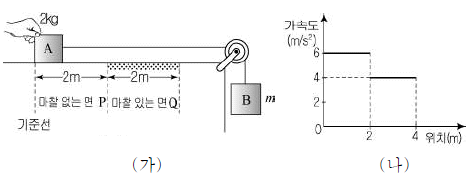

6. 그림 (가)는 수평면의 기준선에 있는 질량 2kg인 물체 A를 질량 m인 물체 B에 실로 연결한 후 A를 손으로 잡고 있는 것을, (나)는 잡고 있던 손을 놓은 후 A가 마찰이 없는 면 P와 마찰이 있는 면 Q를 지나는 동안 A의 가속도를 위치에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 10m/s²이고, 물체의 크기, 실의 질량, 도르래의 마찰, 공기 저항은 무시한다.) [3점]

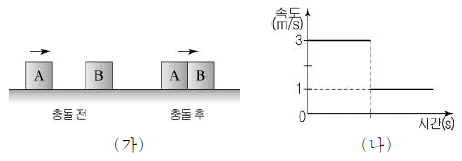

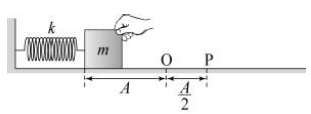

8. 그림은 마찰이 없는 수평면 위에서 용수철 상수가 k인 용수철의 한쪽 끝을 벽에 고정하고 다른 한쪽 끝에 질량 m인 물체를 매달아 평형점 O로부터 A만큼 압축시킨 모습을 나타낸 것이다. 잡고 있던 손을 놓은 후 물체가 O로부터 A/2위치인 P지점을 지날 때 물체의 운동 에너지는 E이었다.

용수철 상수가 k/2인 용수철과 질량 2m인 물체로 바꾸어 O로부터 A만큼 압축시켜 놓았을 때, P지점에서 물체의 운동 에너지는? (단, 물체의 크기는 무시한다.) [3점]

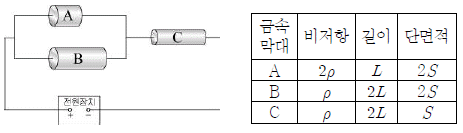

10. 220V-30W인 전구 A와 220V-60W인 전구 B가 있다. A, B를 220V 전원에 연결할 때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

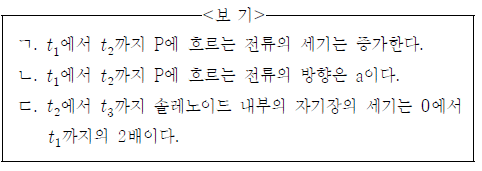

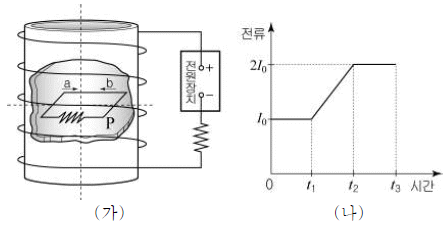

12. 그림 (가)는 솔레노이드 내부에 형성된 자기장이 사각형 도선 P를 통과하도록 P가 고정되어 있는 것을, (나)는 솔레노이드에 흐르는 전류의 세기를 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 지구 자기장은 무시한다.) [3점]

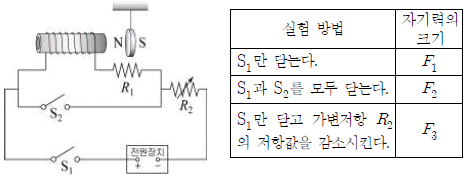

14. 그림은 저항 R₁과 가변저항 R₂ 솔레노이드를 전압이 일정한 전원장치에 연결한 것을 나타낸 것이고, 표는 실험 방법에 따라 원형 자석과 솔레노이드 사이에 작용하는 자기력의 크기를 나타낸 것이다.

자기력의 크기가 큰 순서대로 옳게 나열한 것은? [3점]

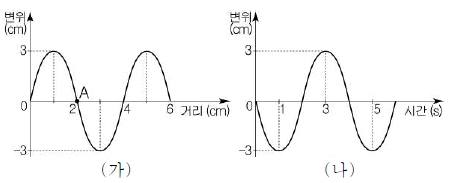

16. 그림 (가)는 진행하는 횡파의 어느 순간 모습을, (나)는 (가)의 순간부터 매질 위의 한 점 A의 변위를 시간에 따라 나타낸 것이다.

이 파동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

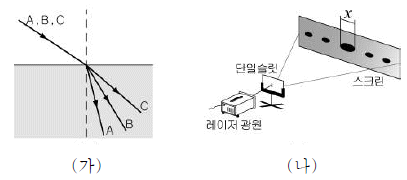

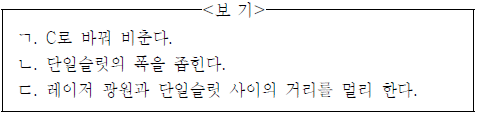

18. 그림 (가)는 매질의 경계면에 세 단색광 A, B, C가 같은 각도로 동시에 입사되었을 때 굴절되는 것을, (나)는 단일슬릿에 B를 비추었을 때 스크린에 나타난 회절 무늬를 나타낸 것이다.

스크린에 나타난 중앙의 밝은 무늬의 폭 x를 넓히기 위한 방법으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

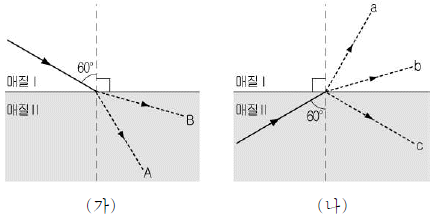

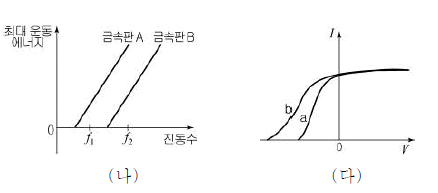

20. 그림 (가)는 광전효과 실험 장치를, (나)는 금속판 A, B에 빛을 비출 때 빛의 진동수에 따른 광전자의 최대 운동 에너지를, (다)는 전압 V 에 따른 광전류 I를 나타낸 것이다.

금속판 A에 진동수 f₁인 빛을 비출 때, (다)의 a와 같은 결과를 얻었다.

(다)의 b와 같은 결과를 얻을 수 있는 방법만을 <보기>에서 있는 대로 고른 것은? [3점]
