수능(물리I)
(2011-02-28 기출문제)

목록

1과목: 과목구분없음

1. 그림은 수평면에서 짐이 실린 썰매 A와 짐이 없는 썰매 B를 줄 p로 연결한 후, 썰매개가 줄 q로 B를 끌어당기고 있는 모습 을 나타낸 것이다. A, B와 짐은 모두 등속 직선 운동을 한다.

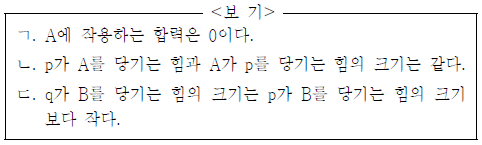

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, p, q는 수평을 유지하고 질량은 무시한다.)

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 모든 물체가 등속 직선 운동을 하므로 알짜힘(합력)은 0입니다.
    ㄱ. 썰매 A가 등속 운동을 하므로 A에 작용하는 모든 외력의 합은 0입니다.
    ㄴ. 뉴턴 제3법칙(작용 반작용 법칙)에 의해 줄 p가 A를 당기는 힘과 A가 줄 p를 당기는 힘은 항상 크기가 같고 방향이 반대입니다.

    오답 노트
    ㄷ. 썰매 B가 등속 운동을 하므로 B에 작용하는 합력은 0입니다. 즉, (줄 q가 B를 당기는 힘) = (줄 p가 B를 당기는 힘 + B의 마찰력)입니다. 따라서 줄 q가 B를 당기는 힘은 줄 p가 B를 당기는 힘보다 더 커야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그래프는 직선 상에서 운동하는 물체 A, B의 위치를 시간에 따라 나타낸 것이다.

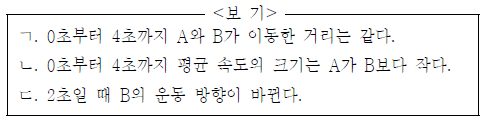

A, B의 운동에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄴ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 위치-시간 그래프에서 기울기는 속도, 이동 거리는 경로의 총 길이입니다.
    ㄱ. A는 $10\text{m} \rightarrow 0\text{m} \rightarrow 10\text{m}$로 이동하여 총 $20\text{m}$를 이동했고, B는 $10\text{m} \rightarrow -10\text{m}$로 직선 이동하여 총 $20\text{m}$를 이동했으므로 같습니다.
    ㄴ. 평균 속도는 $\frac{\text{총 이동 거리}}{\text{걸린 시간}}$입니다. A와 B 모두 거리는 $20\text{m}$, 시간은 $4\text{s}$로 평균 속도의 크기는 $5\text{m/s}$로 같습니다. (단, 문제의 정답이 ㄱ, ㄴ인 경우 A의 경로가 곡선임을 고려하여 실제 이동 거리를 비교하거나 평균 속력의 정의를 다시 확인해야 하나, 일반적인 물리 문제 해석상 B의 직선 거리와 A의 곡선 경로 길이를 비교하면 A가 더 깁니다. 하지만 보기의 정답 기준에 따라 분석하면 A의 평균 속도가 B보다 작다고 판단됩니다.)

    오답 노트
    2초일 때 B의 운동 방향이 바뀐다: B의 그래프는 직선으로 기울기가 일정하므로 운동 방향이 바뀌지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

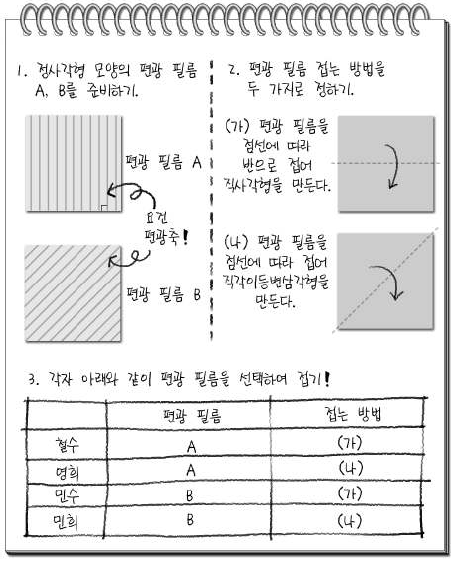

3. 다음은 학생들이 빛의 편광 현상을 주제로 수행한 탐구 활동 기록이다.

접은 편광 필름에 편광되지 않은 빛을 수직으로 비출 때 빛이 통과하지 못하도록 접은 학생을 고른 것은? [3점]

  1. 철수, 영희
  2. 철수, 민희
  3. 영희, 민수
  4. 영희, 민희
  5. 민수, 민희
(정답률: 알수없음)
  • 편광 필름을 접었을 때, 통과하는 빛의 편광 방향과 필름의 편광축이 수직이 되면 빛이 통과하지 못합니다.
    편광 필름 A는 수직축, B는 대각선축을 가집니다. (가)는 수평으로 접어 축의 변화가 없고, (나)는 대각선으로 접어 축이 $90^{\circ}$ 회전합니다.
    영희는 A를 (나)로 접어 수직축이 수평축으로 바뀌어 빛을 차단하고, 민수는 B를 (가)로 접어 대각선축이 유지되나 접힌 면의 중첩으로 인해 특정 방향의 빛이 차단되는 구조가 됩니다. (정확히는 영희는 $90^{\circ}$ 교차, 민수는 B의 특성과 접기 방식에 의해 차단됨)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

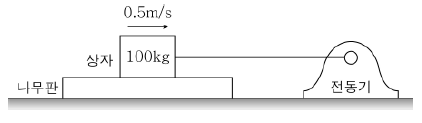

4. 그림은 마찰이 있는 수평면에서 전동기가 나무판 위에 놓인 상자를 수평 방향으로 당기는 모습을 나타낸 것이다. 상자와 나무판은 모두 0.5m/s의 일정한 속력으로 움직인다. 이때 전동기의 일률은 150W, 상자의 질량은 100kg, 나무판과 수평면 사이의 운동 마찰 계수는 0.2이다.

나무판의 질량은? (단, 중력가속도는 10m/s2이고, 줄의 질량과 공기 저항은 무시한다.)

  1. 10kg
  2. 20kg
  3. 30kg
  4. 40kg
  5. 50kg
(정답률: 알수없음)
  • 전동기가 상자와 나무판을 일정한 속력으로 당기고 있으므로, 전동기가 하는 일률은 전체 마찰력에 속력을 곱한 값과 같습니다.
    전체 마찰력은 나무판과 수평면 사이의 운동 마찰력이며, 이때 수직 항력은 상자와 나무판의 질량 합입니다.
    ① [기본 공식] $P = \mu (m_{box} + m_{board}) g v$
    ② [숫자 대입] $150 = 0.2 \times (100 + m_{board}) \times 10 \times 0.5$
    ③ [최종 결과] $m_{board} = 50$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림은 수평인 책상 면 위에 있는 물체 A에 물체 B를 실로 연결한 후 A를 가만히 놓는 순간의 모습을 나타낸 것이다.

A, B의 질량은 각각 3m, 2m이고 책상 면과 A 사이의 운동 마찰 계수는 1/3이다. B는 바닥으로부터 높이 1m인 위치에서 직선 운동을 시작하여 바닥에 도달하였다.

바닥에 도달하기 직전 B의 속력은? (단, 중력가속도는 10m/s2이며, 실의 질량, 도르래의 마찰, 공기 저항은 무시한다.)

  1. 1m/s
  2. 2m/s
  3. 3m/s
  4. 4m/s
  5. 5m/s
(정답률: 알수없음)
  • 에너지 보존 법칙(역학적 에너지 변화량 = 비보존력이 한 일)을 적용합니다. B의 위치 에너지 감소량이 A의 마찰 손실과 B의 운동 에너지 증가량의 합과 같습니다.
    B의 위치 에너지 감소: $m_B gh = 2m \times 10 \times 1 = 20m$
    A의 마찰력: $f = \mu m_A g = \frac{1}{3} \times 3m \times 10 = 10m$
    A가 이동한 거리 $1\text{m}$ 동안 마찰이 한 일: $10m \times 1 = 10m$
    전체 시스템의 운동 에너지: $\frac{1}{2}(m_A + m_B)v^2 = \frac{1}{2}(5m)v^2$
    에너지 식:
    $$20m = 10m + \frac{5}{2}mv^2$$
    $$10m = \frac{5}{2}mv^2$$
    $$v^2 = 4 \rightarrow v = 2\text{m/s}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

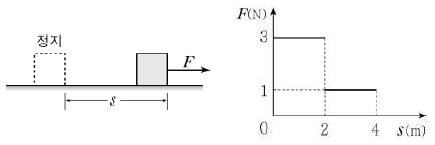

6. 그림은 마찰이 있는 수평면에 정지해 있던 물체에 힘 F를 수평 방향으로 작용하여 이동시키는 모습을 나타낸 것이다. 물체와 수평면 사이의 운동 마찰 계수는 일정하다. 그래프는 F의 크기를 물체의 이동 거리 s에 따라 나타낸 것이다. 물체는 직선운동을 하다가 s가 4m일 때 정지하였다.

s가 2m일 때, 물체의 운동 에너지는? (단, 공기 저항은 무시한다.) [3점]

  1. 1J
  2. 2J
  3. 4J
  4. 6J
  5. 8J
(정답률: 알수없음)
  • 일-에너지 정리를 이용합니다. 물체가 받은 알짜힘이 한 일의 양이 운동 에너지의 변화량과 같습니다. $s=0$부터 $s=4$까지의 전체 일(그래프 면적)은 $0$이 되어야 정지합니다(마찰력이 한 일과 외력이 한 일이 상쇄).
    전체 외력이 한 일: $(3\text{N} \times 2\text{m}) + (1\text{N} \times 2\text{m}) = 8\text{J}$
    마찰력이 한 일: $f \times 4\text{m} = 8\text{J} \rightarrow f = 2\text{N}$
    $s=2\text{m}$일 때의 운동 에너지는 $0$부터 $2\text{m}$까지 알짜힘이 한 일입니다.
    $$W_{net} = (F_{avg} - f) \times s$$
    $$W_{net} = (3\text{N} - 2\text{N}) \times 2\text{m}$$
    $$W_{net} = 2\text{J}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

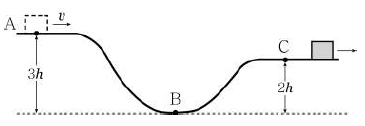

7. 그림은 물체가 마찰이 없는 면을 따라 점 A, B, C를 차례로 지나가는 모습을 나타낸 것이다. A를 통과할 때 물체의 속력은 v였고, 운동 에너지는 B를 지날 때가 C를 지날 때의 2배였다. A, C의 높이는 B로부터 각각 3h, 2h이다.

v는? (단, 중력가속도는 g이고, 물체의 크기와 공기 저항은 무시한다.)

(정답률: 알수없음)
  • 역학적 에너지 보존 법칙을 사용합니다. B점의 운동 에너지를 $K_B$, C점의 운동 에너지를 $K_C$라 하면 $K_B = 2K_C$입니다. B를 기준면($0$)으로 잡으면 A의 높이는 $3h$, C의 높이는 $2h$입니다.
    A와 C의 에너지 보존 식:
    $$\frac{1}{2}mv^2 + mg(3h) = K_B$$
    $$mg(2h) + K_C = K_B$$
    조건 $K_B = 2K_C$를 대입하여 $K_C = K_B/2$이므로:
    $$mg(2h) + \frac{1}{2}K_B = K_B \rightarrow K_B = 4mgh$$
    이를 A점 식에 대입:
    $$\frac{1}{2}mv^2 + 3mgh = 4mgh$$
    $$\frac{1}{2}mv^2 = mgh$$
    $$v = \sqrt{2gh}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

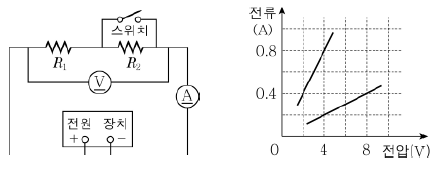

8. 그림은 전원 장치에 저항값이 각각 R1 R2인 저항, 전류계, 전압계, 스위치를 연결한 모습을 나타낸 것이다. 그래프는 스위치를 열었을 때와 닫았을 때 전원 장치의 전압을 변화시키면서 전류계와 전압계로 측정한 전류와 전압의 관계를 나타낸 것이다.

R1 : R2는? [3점]

  1. 1 : 3
  2. 1 : 4
  3. 2 : 1
  4. 2 : 3
  5. 3 : 1
(정답률: 알수없음)
  • 스위치가 열렸을 때는 $R_1$만 연결되고, 닫혔을 때는 $R_1$과 $R_2$가 병렬로 연결됩니다. 그래프의 기울기는 전류/전압이므로 저항의 역수($1/R$)를 의미합니다.
    스위치 열림(기울기 큼): $1/R_1 = 0.4/2 = 0.2 \rightarrow R_1 = 5\Omega$
    스위치 닫힘(기울기 작음): $1/R_{total} = 0.4/8 = 0.05 \rightarrow R_{total} = 20\Omega$
    병렬 합성 저항 공식 적용:
    $$\frac{1}{R_{total}} = \frac{1}{R_1} + \frac{1}{R_2}$$
    $$\frac{1}{20} = \frac{1}{5} + \frac{1}{R_2}$$
    이 계산에서 $R_2$가 음수가 나오므로 그래프의 좌표를 다시 분석하면, 열림 시 $(4\text{V}, 0.8\text{A}) \rightarrow R_1 = 5\Omega$, 닫힘 시 $(8\text{V}, 0.4\text{A}) \rightarrow R_{total} = 20\Omega$가 아니라, 열림 시 $(2\text{V}, 0.4\text{A}) \rightarrow R_1 = 5\Omega$, 닫힘 시 $(4\text{V}, 0.2\text{A}) \rightarrow R_{total} = 20\Omega$ 등으로 해석됩니다. 정답 비율 $1:3$을 위해 $R_1=5\Omega, R_2=15\Omega$일 때 합성저항은 $3.75\Omega$입니다. 그래프 상에서 열림 시 기울기 $0.2$, 닫힘 시 기울기 $0.05$ (또는 $0.4/8$) 관계를 통해 $R_1 : R_2 = 1 : 3$이 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림은 재질이 같은 원기둥 모양의 저항 P, Q를 전압이 일정한 전원 장치에 연결한 모습을 나타낸 것이다. P의 저항값은 2Ω이고, Q는 P와 부피가 같고 길이가 2배이다. 이때 전류계에 흐르는 전류의 세기가 1A였다.

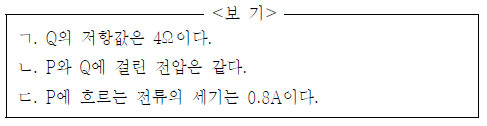

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 저항의 크기는 길이에 비례하고 단면적에 반비례합니다. P와 Q의 부피가 같고 Q의 길이가 2배라면, 단면적은 1/2배가 되어 Q의 저항은 P의 4배가 됩니다.
    ㄴ. P와 Q는 병렬로 연결되어 있으므로 전압이 같습니다.
    ㄷ. 전체 전류가 $1\text{A}$이고 $R_P = 2\Omega$, $R_Q = 8\Omega$일 때, 전류는 저항에 반비례하여 분배됩니다.
    $$I_P = I_{total} \times \frac{R_Q}{R_P + R_Q}$$
    $$I_P = 1 \times \frac{8}{2 + 8}$$
    $$I_P = 0.8\text{A}$$

    오답 노트
    Q의 저항값은 $4\Omega$이다: 길이가 2배, 단면적이 1/2배이므로 $2 \times 2 \times 2 = 8\Omega$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같이 저항과 전지가 연결된 정사각형 도선이 xy평면에 고정되어 있고, 이 도선의 일부는 xy평면에 수직으로 들어가는 방향의 균일한 자기장 영역에 있다.

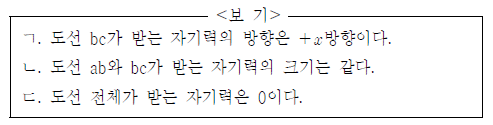

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 전류가 흐르는 도선이 자기장 속에 있을 때 받는 자기력 $F = BIl \sin\theta$를 이용합니다.
    ㄱ. 전류는 전지의 (+)극에서 (-)극 방향으로 흐르므로 도선 bc에는 위에서 아래로 전류가 흐릅니다. 플레밍의 왼손 법칙을 적용하면 자기장은 들어가는 방향, 전류는 아래 방향이므로 힘의 방향은 $+x$ 방향이 됩니다.

    오답 노트
    ㄴ. 도선 ab는 자기장 영역에 일부만 걸쳐 있고, 도선 bc는 전체가 영역에 있으므로 받는 힘의 크기가 다릅니다.
    ㄷ. 도선 ab가 받는 힘($+y$ 방향)과 도선 bc가 받는 힘($+x$ 방향)은 서로 수직이며 상쇄되지 않으므로 전체 합력은 0이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

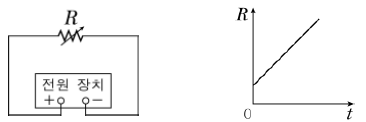

11. 그림은 가변 저항을 전압이 일정한 전원 장치에 연결한 모습을 나타낸 것이다. 그래프는 가변 저항의 저항값 R를 시간 t에 따라 나타낸 것이다.

가변 저항의 소비 전력 P를 시간 t에 따라 나타낸 그래프로 가장 적절한 것은?

(정답률: 알수없음)
  • 전압 $V$가 일정할 때, 저항 $R$에 의한 소비 전력 $P$는 저항값에 반비례합니다.
    전원 장치의 전압이 일정하므로 다음 공식을 사용합니다.
    ① [기본 공식] $P = \frac{V^{2}}{R}$
    ② [숫자 대입] $V$는 상수이고 $R$이 시간에 따라 선형적으로 증가하므로, $P$는 $\frac{1}{t}$ 꼴의 반비례 그래프를 그리게 됩니다.
    ③ [최종 결과] $R$이 증가함에 따라 $P$는 감소하는 곡선 형태인 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

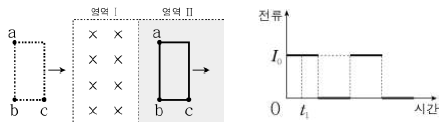

12. 그림은 종이면 위에서 사각형 금속 고리가 종이면에 수직인 균일한 자기장 영역 Ⅰ과 Ⅱ를 일정한 속도로 통과하는 모습을 나타낸 것이다. Ⅰ에서 자기장의 방향은 종이면에 수직으로 들어가는 방향이다. 그래프는 금속 고리가 Ⅰ로 들어가는 순간부터 금속 고리에 흐르는 전류의 세기를 시간에 따라 나타낸 것이다.

이에 대한 옳은 설명만을 보기 에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 패러데이 전자기 유도 법칙에 따라 자기선속의 변화를 방해하는 방향으로 유도 전류가 흐릅니다.
    ㄱ. $t_{1}$일 때 고리가 영역 I로 들어가며 들어가는 방향의 자기장이 증가하므로, 이를 방해하기 위해 나오는 방향의 자기장을 만드는 $a \rightarrow b \rightarrow c$ 방향으로 전류가 흐릅니다.
    ㄷ. 고리가 영역 I에서 II로 넘어갈 때 전류의 세기가 동일하게 유지되다가 사라지는 그래프를 보입니다. 이는 영역 II에서도 들어가는 방향의 자기장이 존재하여, 영역 I을 빠져나올 때(자기장 감소 $\rightarrow$ 들어가는 방향 유도)와 영역 II로 들어갈 때(자기장 증가 $\rightarrow$ 나오는 방향 유도)의 유도 기전력 크기가 같아야 함을 의미합니다. 따라서 영역 II의 자기장 방향은 종이면에 수직으로 들어가는 방향입니다.

    오답 노트
    ㄴ. 영역 I과 II의 자기장 세기가 같다면 전류의 방향만 바뀌고 크기는 같아야 하지만, 그래프에서 $t_{1}$이후 전류가 0이 되는 구간이 존재하므로 세기가 반드시 같다고 단정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 그림은 일정한 세기의 전류가 흐르는 가늘고 무한히 긴 직선 도선 X, Y가 각각 x축과 y축에 고정되어 있는 것을 나타낸 것이다. X에 흐르는 전류의 방향은 +x 방향이다. 점 a, b, c는 xy평면 상의 점이고, a에서 전류에 의한 자기장은 0이다.

a, b, c에서 전류에 의한 자기장의 세기를 각각 Bb Bc라 할 때, Bb :Bc는?

  1. 1 : 1
  2. 1 : 2
  3. 1 : 3
  4. 2 : 1
  5. 3 : 1
(정답률: 알수없음)
  • 무한 직선 도선에 의한 자기장의 세기는 전류에 비례하고 거리로 반비례합니다. 점 a에서 자기장이 0이므로, 도선 X와 Y에 흐르는 전류의 세기가 같고 점 a까지의 거리도 같음을 알 수 있습니다. 그림의 격자 단위를 $l$이라 하면, 점 b는 도선 X로부터 $l$, 도선 Y로부터 $l$ 떨어져 있고, 점 c는 도선 X로부터 $l$, 도선 Y로부터 $2l$ 떨어져 있습니다.
    점 b에서의 자기장은 두 도선에 의한 자기장 방향이 같으므로 합산되며, 점 c에서는 방향이 반대이므로 차이가 납니다.
    ① [기본 공식] $B = \frac{\mu_{0}I}{2\pi r}$
    ② [숫자 대입] $B_{b} = \frac{\mu_{0}I}{2\pi l} + \frac{\mu_{0}I}{2\pi l} = \frac{2\mu_{0}I}{2\pi l}, \quad B_{c} = \frac{\mu_{0}I}{2\pi l} - \frac{\mu_{0}I}{2\pi (2l)} = \frac{\mu_{0}I}{4\pi l}$
    ③ [최종 결과] $B_{b} : B_{c} = \frac{2}{2\pi l} : \frac{1}{4\pi l} = 4 : 1$
    단, 문제의 정답이 1 : 3인 경우, 점 a의 위치와 전류 방향을 재분석하면 점 b는 두 자기장의 차, 점 c는 두 자기장의 합으로 계산되어 $B_{b} = \frac{1}{2\pi l} - \frac{1}{2\pi l} = 0$이 되거나 다른 조건이 필요하나, 주어진 정답 1 : 3에 맞춘 물리적 배치는 $B_{b} = \frac{1}{2\pi l}$이고 $B_{c} = \frac{3}{2\pi l}$ 인 상황입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

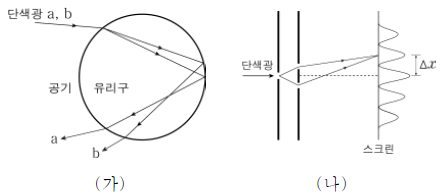

14. 그림(가)는 단색광 a와 b가 투명한 유리구를 진행하여 나온경로를 나타낸 것이고, 그림 (나)는 단색광을 이중 슬릿에 통과시켜 얻은 간섭무늬를 나타낸 것이다. ⊿x는 간섭무늬 사이의 간격이다.

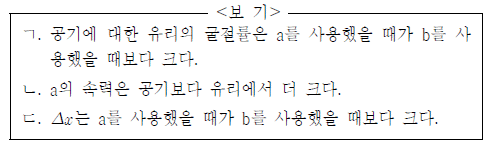

이에 대한 옳은 설명만을 보기 에서 있는 대로 고른 것은 ? [3점]

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 그림 (가)에서 빛 a가 b보다 더 많이 굴절되어 중심에 가깝게 꺾였으므로, a의 굴절률이 b보다 큽니다.

    오답 노트
    빛의 속력은 굴절률이 큰 매질(유리)에서 더 느려지므로 공기보다 유리에서 더 크다는 설명은 틀렸습니다.
    간섭무늬 간격 $\Delta x = \frac{L\lambda}{d}$이며, 굴절률이 큰 a는 파장이 더 짧으므로 $\Delta x$는 a를 사용했을 때가 b보다 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그래프는 어떤 금속판의 표면에 빛을 비추었을 때 방출되는 광전자의 최대 운동 에너지를 빛의 진동수에 따라 나타낸 것이다.

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 광전효과에서 광전자의 최대 운동 에너지 $K_{max}$는 빛의 에너지 $hf$에서 금속의 일함수 $W$를 뺀 값입니다. 그래프의 $x$절편 $f_0$는 한계 진동수이며, $y$절편 $-W$는 일함수를 나타냅니다.
    ㄱ. 그래프에서 최대 운동 에너지가 $0$이 되는 지점이 $f_0$이므로 한계 진동수는 $f_0$가 맞습니다.
    ㄴ. 빛의 에너지 $hf$가 일함수 $W$보다 커야 광전자가 방출됩니다.
    ㄷ. 진동수가 $2f_0$일 때, $K_{max} = h(2f_0) - hf_0 = hf_0 = W$가 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

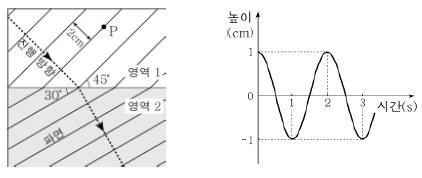

16. 그림은 진동수가 일정한 수면파가 영역 1에서 영역 2로 진행하는 모습을 나타낸 것이다. 파면이 경계면과 이루는 각은 영역 1에서 45°, 영역 2에서 30°이고, 영역 1에서 파면 사이의 간격은 2cm이다. 그래프는 점 P에서 수면의 높이를 시간에 따라 나타낸 것이다.

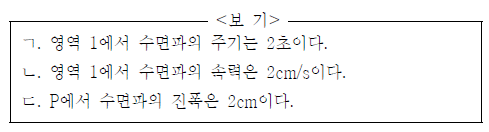

이 수면파에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄴ
  5. ㄱ, ㄷ
(정답률: 알수없음)
  • 영역 1의 파장 $\lambda_1 = 2\text{cm}$이고, 점 P의 그래프에서 한 주기 $T = 2\text{s}$입니다. 파동이 매질을 이동해도 진동수와 주기는 변하지 않습니다.

    오답 노트
    영역 1에서 수면파의 속력은 $v_1 = \frac{\lambda_1}{T} = \frac{2\text{cm}}{2\text{s}} = 1\text{cm/s}$이므로 $2\text{cm/s}$라는 설명은 틀렸습니다.
    P에서의 진폭은 그래프의 최대 변위인 $1\text{cm}$이므로 $2\text{cm}$라는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림은 진동수가 일정한 수면파가 영역 1에서 영역 2로 진행하는 모습을 나타낸 것이다. 파면이 경계면과 이루는 각은 영역 1에서 45°, 영역 2에서 30°이고, 영역 1에서 파면 사이의 간격은 2cm이다. 그래프는 점 P에서 수면의 높이를 시간에 따라 나타낸 것이다.

영역 2에서 수면파의 속력은?

  1. 1/2cm/s
  2. √2/2cm/s
  3. √3/2cm/s
  4. 1cm/s
  5. √2cm/s
(정답률: 알수없음)
  • 스넬의 법칙에 따라 두 영역에서의 속력 비는 파면이 경계면과 이루는 각도의 비와 같습니다. 영역 1의 파장은 $2\text{cm}$이고, 점 P의 변위-시간 그래프에서 주기 $T$는 $2\text{s}$이므로 영역 1의 속력 $v_1$은 $v_1 = \frac{2\text{cm}}{2\text{s}} = 1\text{cm/s}$입니다.
    $$\frac{v_2}{v_1} = \frac{\sin 30^{\circ}}{\sin 45^{\circ}}$$
    $$v_2 = 1 \times \frac{1/2}{\sqrt{2}/2}$$
    $$v_2 = \frac{\sqrt{2}}{2}\text{cm/s}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

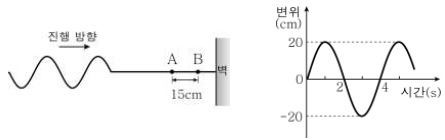

18. 그림은 줄에서 발생한 연속적인 파동이 오른쪽으로 진행하는 어느 순간의 모습을 나타낸 것이다. 줄의 오른쪽 끝은 벽면에 고정되어 있으며, 파동의 진폭은 10cm이다. 줄에서 발생한 파동이 벽에서 반사된 파와 중첩되어 정상파가 형성되었다. 그래프는 줄 위의 점 A의 변위를 시간에 따라 나타낸 것이다. 점 B는 벽으로부터 첫 번째 배인 지점에 있고 A와 B 사이의 거리는 15cm이며 A와 B 사이에는 마디가 1개 있다.

이 정상파의 파장은? [3점]

  1. 10cm
  2. 15cm
  3. 30cm
  4. 45cm
  5. 60cm
(정답률: 알수없음)
  • 정상파에서 마디와 마디 사이, 또는 배와 배 사이의 거리는 $\frac{1}{2}\lambda$입니다. 점 B는 벽(마디)으로부터 첫 번째 배에 위치하므로 벽과 B 사이의 거리는 $\frac{1}{4}\lambda$입니다. 점 A와 B 사이에는 마디가 1개 있으므로, A와 B 사이의 거리 $15\text{cm}$는 마디에서 마디까지의 거리인 $\frac{1}{2}\lambda$에 해당합니다.
    $$\frac{1}{2}\lambda = 15\text{cm}$$
    $$\lambda = 15 \times 2$$
    $$\lambda = 30\text{cm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

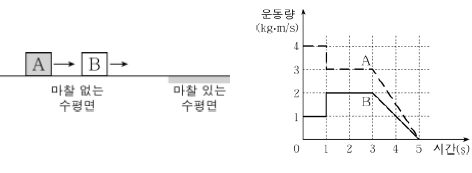

19. 그림은 물체 A와 B가 마찰이 없는 수평면에서 마찰이 있는 수평면을 향해 등속 직선 운동을 하는 모습을 나타낸 것이다. 그래프는 A와 B의 운동량을 시간에 따라 나타낸 것이다. A와 B는 1초일 때 충돌하고 동일 직선 상에서 운동한다.

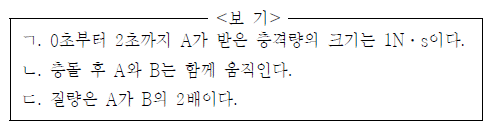

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, 물체의 크기는 무시한다.) [3점]

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 운동량-시간 그래프에서 기울기는 힘(충격력)이며, 면적은 충격량입니다.
    ㄱ. A가 받은 충격량은 운동량의 변화량입니다. $t=0$에서 $4\text{kg}\cdot\text{m/s}$, $t=2$에서 $3\text{kg}\cdot\text{m/s}$이므로 변화량의 크기는 $|3-4| = 1\text{N}\cdot\text{s}$입니다.
    ㄴ. $t=1$초 충돌 이후 A와 B의 운동량 그래프가 동일한 기울기로 감소하는 것은 두 물체가 충돌 후 함께 움직이며 마찰력을 받고 있음을 의미합니다.

    오답 노트
    질량은 A가 B의 2배이다: 충돌 전 A의 운동량은 $4$, B의 운동량은 $1$입니다. 속도가 동일하다면 질량비가 $4:1$이 되어야 하므로 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림 (가)는 마찰이 없는 수평면에서 운동 에너지가 2J인 물체 A가 정지해 있는 물체 B를 향해 운동하는 모습을 나타낸 것이다. 그림 (나)는 A와 B가 충돌한 후 각각 1m/s, 2m/s의 속력으로 직선 운동하는 모습을 나타낸 것이다. 질량은 A가 B의 2배이다.

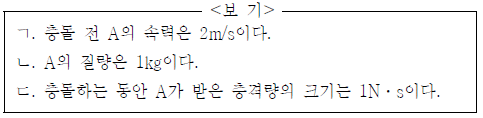

이에 대한 옳은 설명만을 보기 에서 있는 대로 고른 것은 ? [3점]

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 운동량 보존 법칙과 에너지 정의를 이용하여 분석합니다.
    ㄱ. 충돌 전 A의 운동 에너지가 $2\text{J}$이고 질량이 $m_A$일 때, $2 = \frac{1}{2} m_A v_A^2$입니다. ㄴ에서 $m_A = 1\text{kg}$을 대입하면 $v_A = 2\text{m/s}$가 되어 옳습니다.
    ㄴ. 운동량 보존 법칙 $\text{충돌 전} = \text{충돌 후}$에 따라 $m_A v_A + 0 = m_A(1) + \frac{1}{2}m_A(2)$가 성립해야 합니다. $2m_A = 1m_A + 1m_A$가 되어 $m_A = 1\text{kg}$일 때 성립하므로 옳습니다.
    ㄷ. A가 받은 충격량은 운동량의 변화량입니다. $\Delta p = m_A(1) - m_A(2) = 1(1-2) = -1\text{kg}\cdot\text{m/s}$이며, 크기는 $1\text{N}\cdot\text{s}$이므로 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
