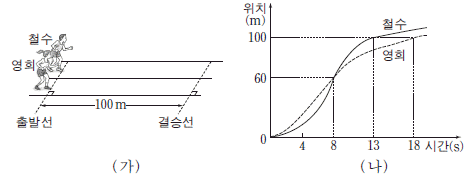

1. 그림 (가)는 철수와 영희가 100m 달리기를 위해 출발선에서 있는 모습을 나타낸 것이고, 그림 (나)는 직선 운동하는 철수와 영희의 위치를 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

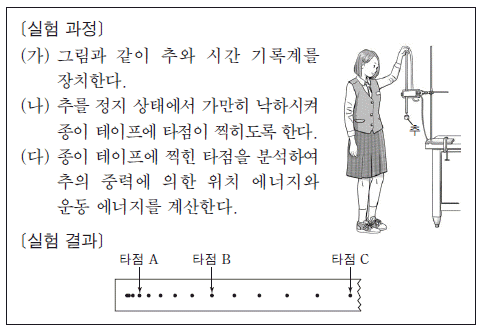

3. 그림은 책꽂이에 책이 놓여 가만히 있는 모습을 나타낸 것이다.

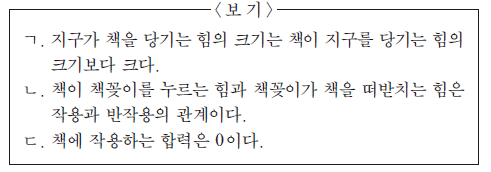

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

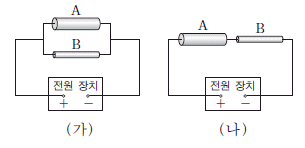

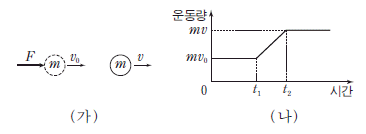

5. 그림 (가), (나)와 같이 비저항이 같은 원통형 저항체 A, B를 전원 장치에 연결하였다. A와 B는 길이가 같고 A의 단면적은 B의 4 배이다.

(가), (나)의 합성 저항의 저항값을 각각 R_(가), R_(나)라 할 때, R_(가) : R_(나)는? (단, 온도에 따른 저항 변화는 무시한다.)

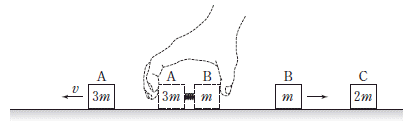

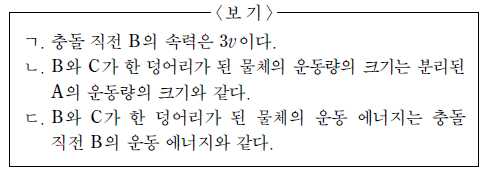

7. 그림과 같이 마찰이 없는 수평면에서 물체 A와 B 사이에 용수철을 넣어 압축시킨 후, 동시에 가만히 놓았더니 A와 B가 분리되어 서로 반대 방향으로 운동하였다. 분리된 후, A의 속력은 v 이고 B는 정지해 있던 물체 C와 충돌한 후 한 덩어리가 되어 운동한다. A, B, C의 질량은 각각 3m, m, 2m이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 물체의 크기, 용수철의 질량, 공기 저항은 무시한다.)[3점]

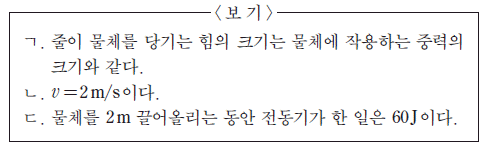

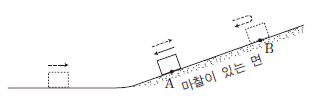

9. 그림은 30W의 일정한 일률로 일을 하는 전동기가 도르래를 통해 줄로 연결되어 있는 질량 3kg인 물체를 일정한 속력 v로 연직 방향으로 2m 끌어올리는 것을 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 10m/s² 이며, 줄의 질량, 도르래의 마찰, 공기저항은 무시한다.)

11. 그림과 같이 저항값이 1Ω 인 저항 4 개와 스위치 S 를 전압이 일정한 전원 장치에 연결하여 회로를 구성하고 S를 A에 연결하였다.

S 를 B로 연결하였을 때의 변화에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [ 3점]

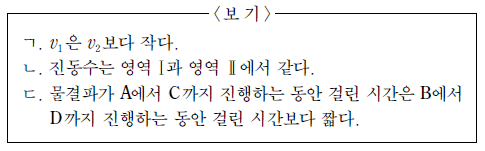

13. 그림은 물결파가 깊은 곳(영역Ⅰ)과 얕은 곳(영역Ⅱ)의 경계면에 비스듬히 입사할 때 굴절하는 모습을 모식적으로 나타낸 것이다. 점 A, B와C, D는 각각 같은 파면 위에 있는 점이고, A와 D는 경계면에 있다. 영역Ⅰ,영역Ⅱ에서 파동의 진행 속력은 각각 v₁, v₂이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

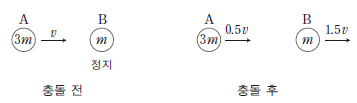

15. 그림은 속력 v로 등속도 운동하던 입자 A가 정지해 있던 입자 B와 충돌한 후 A, B가 각각 0.5v, 1.5v의 속력으로 등속도 운동하는 것을 나타낸 것이다. A, B의 질량은 각각 3m, m이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

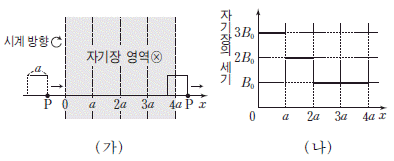

17. 그림 (가)는 종이면에 수직으로 들어가는 방향의 자기장 영역을 한 변의 길이가 a 인 정사각형 금속 고리가 +x 방향의 일정한 속도로 통과하는 것을 나타낸 것이다. 점 P는 금속 고리에 고정된 점이다. 그림 (나)는 (가)의 자기장 영역에서 자기장의 세기를 위치 x에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 금속 고리는 회전하거나 변형되지 않는다.) [3점]

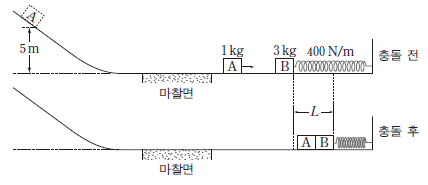

19. 그림과 같이 마찰이 없는 빗면에서 수평면으로부터 높이 5m인 지점에 물체 A를 가만히 놓았다. A는 빗면을 내려와 마찰이 있는 수평면을 지난 후, 마찰이 없는 수평면에서 용수철에 연결되어 정지해 있던 물체 B와 충돌하였다. A와 B는 충돌 후 한 덩어리가 되어 용수철을 최대로 L만큼 압축시켰다. A와 마찰면 사이의 운동 마찰 계수는 0.2로 일정하고, A가 마찰면을 통과하는 데 걸린 시간은 1 초이다. A, B의 질량은 각각 1kg, 3kg이고, 용수철 상수는 400N/m이다.

L 은? (단, 중력 가속도는 10m/s² 이고, 물체의 크기, 용수철의 질량, 공기 저항은 무시한다.) [3점]
