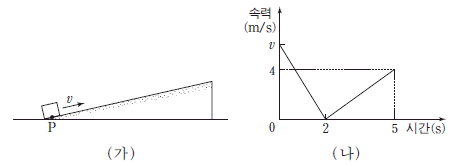

2. 그림 (가)와 같이 빗면의 한 점 P에서 속력 v 로 출발한 물체가 빗면을 올라갔다 내려와 다시 P를 통과할 때까지 5 초가 걸렸다. 그림 (나)는 물체의 속력을 시간에 따라 나타낸 것이다.

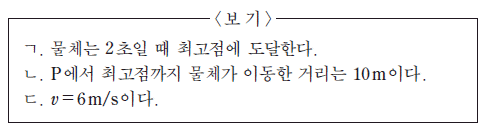

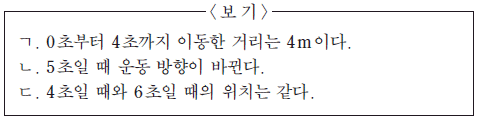

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 물체의 크기는 무시한다.)

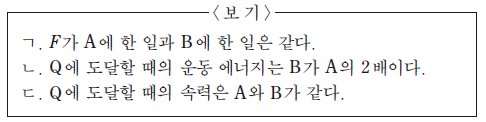

4. 그림은 마찰이 없는 수평면에서 기준선 P 에 정지해 있던 질량이 각각 1kg, 2kg인 두 물체 A, B에 수평 방향으로 같은 크기의 일정한 힘 F 를 작용하여 기준선 Q까지 이동시키는 것을 나타낸 것이다.

A, B를 P에서 Q까지 같은 거리만큼 각각 이동시켰을 때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

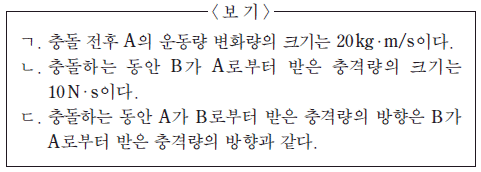

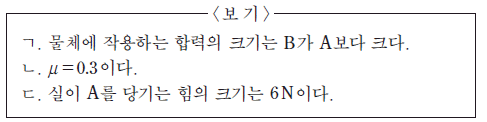

6. 그림과 같이 마찰이 있는 수평면 위에 놓인 물체 A, B를 실로 연결하고 B에 수평 방향으로 10N의 일정한 힘을 작용하였더니 A, B가 0.5 m/s²의 가속도로 운동하였다. A, B의 질량은 각각 1kg이고, A, B와 수평면 사이의 운동 마찰 계수는 각각 2μ, μ 이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 10m/s²이고, 실의 질량과 공기 저항은 무시한다.) [3점]

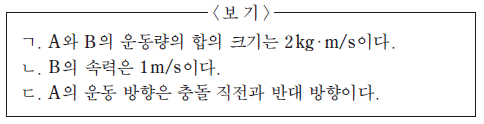

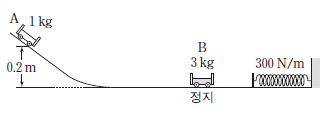

8. 그림과 같이 수평면으로부터 높이 0.2m인 빗면에 수레 A를 가만히 놓았더니 수평면에 정지해 있던 수레 B와 충돌하였다. 충돌 직전과 직후, A와 B의 운동 에너지 합은 같고 A와 B는 동일 직선상에서 운동한다. A, B의 질량은 각각 1kg, 3kg이고, 용수철 상수는 300N/m이다. (단, 중력 가속도는 10 m/s² 이고, 수레의 크기, 용수철의 질량, 공기 저항과 모든 마찰은 무시한다.)

정지해 있던 B가 A와 충돌한 후 용수철을 최대로 ⊿x 만큼 압축시켰을 때, ⊿x는?

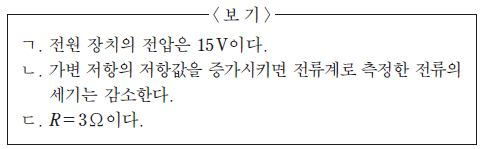

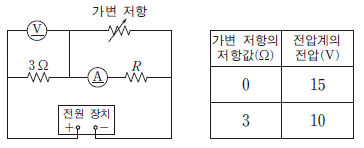

10. 그림은 평행하게 놓여 있는 균일한 재질의 원통형 금속 막대 A, B위의 위치 P 에 가늘고 저항이 없는 도체 막대를 올려놓고 위치 Q 까지 이동시키는 모습을 나타낸 것이다. A, B의 길이는 L로 같고, 저항값은 각각 6Ω, 12Ω이다.

도체 막대가 P 에서 Q까지 이동하는 동안 두 단자 사이의 합성 저항의 저항값 R_x를 도체 막대의 위치 x에 따라 나타낸 그래프로 가장 적절한 것은? [3점]

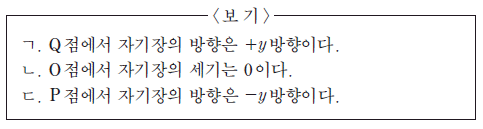

12. 그림과 같이 수평으로 놓인 두꺼운 판지에 각각 전류 I, 2I 가 흐르는 가늘고 무한히 긴 직선 도선 A,B 가 수직으로 고정되어 있다. O점으로부터 A, B까지의 거리는 각각 r, 2r 이다.

전류에 의한 자기장에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

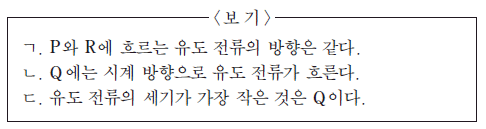

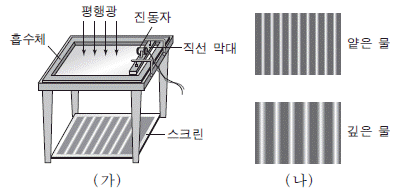

14. 그림 (가)와 같이 물결파 발생 장치로 평면파를 발생시켰다. 그림 (나)는 (가)에서 진동자의 진동수를 f 로 같이하고 물의 깊이를 달리하였을 때 스크린에 투영된 평면파의 무늬를 나타낸 것이다.

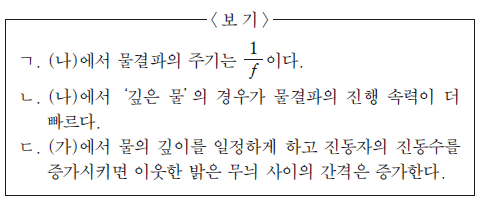

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

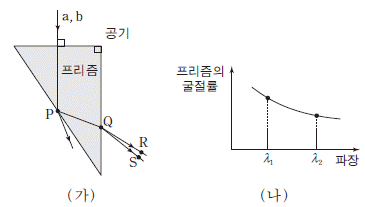

16. 그림 (가)와 같이 공기 중에서 파장이 다른 두 단색광 a, b를 프리즘에 수직으로 입사시켰더니 점 P 에서 a 는 전반사하고, b 는 일부는 반사하고 일부는 굴절하였다. P에서 반사된 a, b 는 점 Q에서 굴절하여 하나는 점 R를, 다른 하나는 점 S 를 지난다. 그림 (나)는 공기에서의 빛의 파장에 따른 프리즘의 굴절률을 나타낸 것이다.

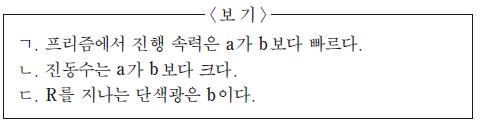

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 공기에서 a, b 의 파장은 λ₁과 λ₂사이에 있다.)[3점]

18. 그림은 질량이 다른 입자 A, B의 물질파 파장과 운동 에너지 사이의 관계를 나타낸 것이다.

두 입자의 운동 에너지가 E로 같을 때, A, B의 운동량의 크기의 비 p_A：p_B는?

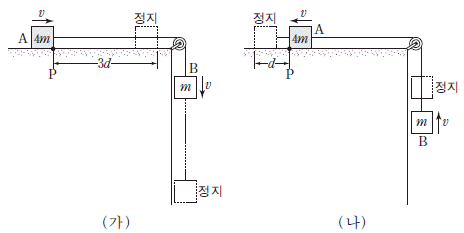

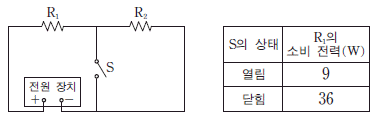

20. 그림과 같은 전원 장치의 전압이 일정한 회로에서 전류계에 흐르는 전류의 세기는 스위치 S가 열려 있을 때와 닫혀 있을 때 각각 I, 2I 이다. S 가 열려 있을 때 전압계로 측정한 전압은 9V이다.

I 는? [3점]
