1. 그림은 일직선상에서 서로를 향해 마주보며 운동하는 물체 A, B의 속도를 시간에 따라 나타낸 것이다. 0초일 때 두 물체 사이의 거리는 200m이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

3. 그림은 마찰이 없는 수평면에서 운동하던 물체가 일정한 마찰력이 작용하는 수평면에 완전히 들어선 순간부터 물체의 위치를 일정한 시간 간격으로 나타낸 것이다. d₁, d₂, d₃는 각 위치 사이의 거리이다.

다른 조건은 동일하고 물체에 작용하는 마찰력만 감소할 때, 크기가 증가하는 것만을 <보기>에서 있는 대로 고른 것은?

5. 그림은 질량이 같은 물체 A, B를 경사각이 다른 두 빗면의 같은 높이 h에 가만히 놓았더니 미끄러지기 시작해 수평면에 도달하여 운동하는 모습을 나타낸 것이다.

물체를 놓은 순간부터 수평면에 도달하기 직전까지, A와 B의 물리량의 크기가 같은 것만을 <보기>에서 있는 대로 고른 것은? (단, 모든 마찰은 무시한다.)

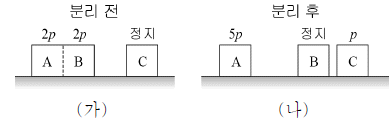

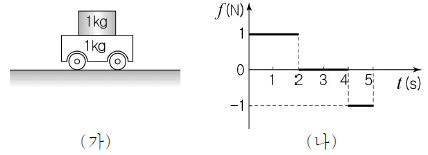

7. 그림 (가)는 마찰이 없는 수평면 위에 정지해 있는 질량 1kg인 수레 위에 질량 1kg인 물체를 올려놓은 모습을 나타낸 것이다. 그림 (나)는 수레에 수평 방향의 힘 F를 작용한 순간부터 물체가 수레로부터 받은 마찰력 f를 시간 t에 따라 나타낸 것이다. 물체는 수레 위에서 미끄러지지 않고 수레와 함께 운동한다.

0～5초 동안 F가 수레에 한 일은? [3점]

9. 그림은 저항값이 같은 저항 A, B, C, D를 이용하여 구성한 회로를 나타낸 것이다. 전압이 일정한 전원장치의 (+)극은 a 단자에 고정하고, (-) 극은 b, c, d 단자에 옮겨가며 연결하였다.

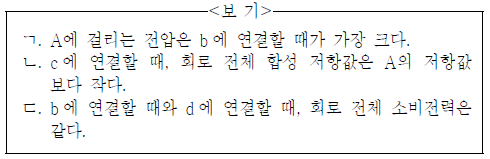

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

11. 그림과 같이 기울어진 나무판 아래에 솔레노이드 코일을 설치하고 전원장치와 가변 저항기를 연결한 후, 스위치를 닫은 상태에서 자석을 나무판에 올려놓았더니 자석은 정지해 있었다. 이 상태에서 스위치를 열었더니 자석이 미끄러졌다.

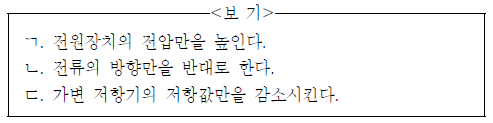

스위치를 열지 않고도 정지해 있던 자석을 미끄러지게 할 수 있는 방법으로 가능한 것만을 <보기>에서 있는 대로 고른 것은?

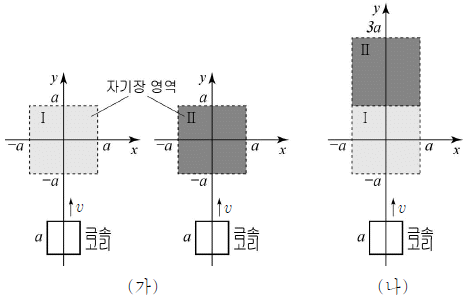

13. 그림 (가)는 xy평면에 놓인 한 변의 길이가 a인 정사각형 금속 고리와 xy평면에 수직인 균일한 자기장 영역 Ⅰ, Ⅱ를 나타낸 것이다. 금속 고리가 y축을 따라 일정한 속력 v로 Ⅰ, Ⅱ 영역으로 들어갈 때 금속 고리에 흐르는 전류의 세기는 각각 I, 2I이고, 방향은 서로 반대이다.

그림 (나)와 같이 Ⅰ과 Ⅱ가 배치된 자기장 영역을 금속 고리가 y축을 따라 일정한 속력 v로 통과할 때, 금속 고리에 흐르는 전류 세기의 최댓값은? (단, 금속 고리는 회전하거나 변형되지않는다.)

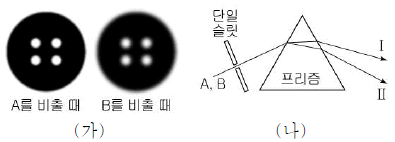

15. 그림 (가)는 같은 단추에 각각 단색광 A, B를 비추었을 때 선명한 그림자와 흐릿한 그림자가 생긴 모습을 나타낸 것이다. 그림 (나)는 공기 중에서 A, B가 단일 슬릿을 통과한 후 프리즘에서 Ⅰ, Ⅱ의 두 경로로 나뉘어 진행하는 모습을 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

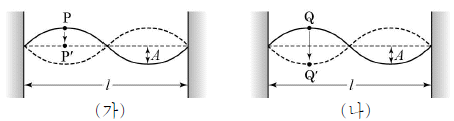

17. 그림 (가)와 (나)는 양쪽이 고정된 길이가 l인 줄에 진폭 A의 정상파가 만들어진 모습을 나타낸 것이다. P와 Q는 정상파의 배가 만들어진 줄 위의 점이다. P가 P'의 위치까지 이동하는 동안 Q는 Q'의 위치까지 이동한다.

(가)에서 진행하는 파동과 (나)에서 진행하는 파동의 물리량을 각각 비교했을 때, 크기가 서로 같은 것만을 <보기>에서 있는 대로 고른 것은?

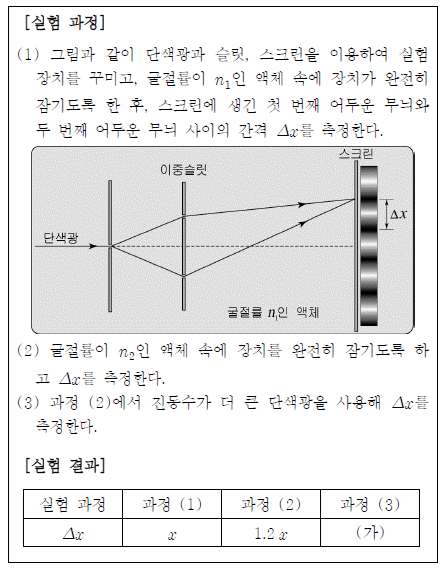

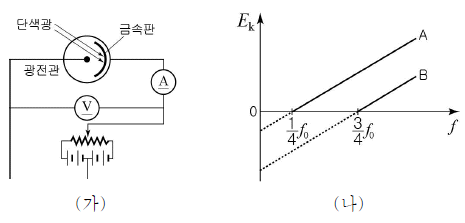

19. 그림 (가)는 광전효과 실험 장치를 모식적으로 나타낸 것이고, (나)는 금속판 A, B에 단색광을 비추어 주었을 때 방출된 광전자의 최대 운동 에너지 E_k를 단색광의 진동수 f에 따라 나타낸 것이다.

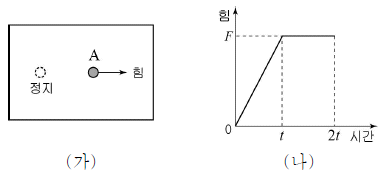

금속 A, B의 일함수를 각각 W_A, W_B라 할 때, W_A : W_B는?
