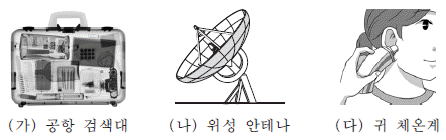

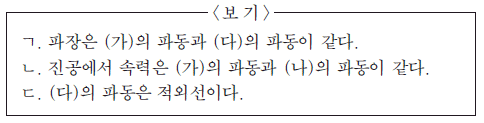

1. 그림 (가)~(다)는 적외선, X선, 마이크로파가 이용되는 예를 순서 없이 나타낸 것이다.
(가)~(다)에 이용되는 파동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ
2. 다음 중 시공간을 새롭게 이해하는 데 도움을 준 상대성 이론이나 우주의 역사에 관한 새로운 사실을 밝히는 데 기여한 현대 우주론에 관한 진술로 옳지 않은 것은?
- 일정한 상대 속도로 움직이는 두 관측자가 측정한 진공에서의 빛의 속력은 같다.
- 지표면에서 관측했을 때 운동하는 뮤온은 정지한 뮤온보다 수명이 길다.
- 태양 근처를 지나가는 빛의 경로가 휜다.
- 우리 은하로부터 멀리 있는 은하일수록 후퇴하는 속력이 더 작다.
- 우주 공간의 모든 방향에서 관측되는 우주 배경 복사는 대폭발 우주론의 증거이다.
3. 그림과 같이 물체 A, B, C가 도르래를 통해 실 p, q 로 연결되어 일정한 속력 v 로 운동하고 있다. A, C의 질량은 각각 m, 3m이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 g 이고, 실의 질량, 모든 마찰과 공기 저항은 무시 한다.) [3점]
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

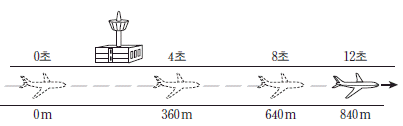

4. 그림은 활주로에 내린 비행기의 위치를 착륙하는 순간부터 4 초 간격으로 나타낸 것이다. 비행기는 착륙하는 순간부터 정지할 때까지 등가속도 직선 운동을 한다.
착륙하는 순간부터 정지할 때까지 비행기의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ
5. 다음은 4 가지 기본 상호 작용에 관한 글이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

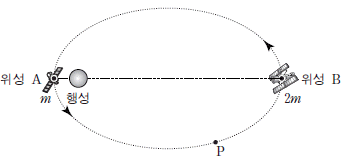

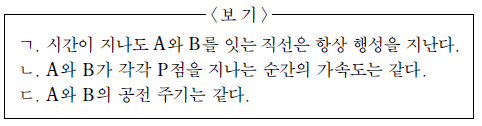

6. 그림은 행성을 한 초점으로 하여 동일한 타원 궤도를 따라 공전하는 위성 A와 B가 각각 행성과 가장 가까운 지점과 가장 먼 지점을 지나는 어느 순간의 모습을 나타낸 것이다. A, B의 질량은 각각 m, 2m이다.
A와 B의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A와 B에는 행성에 의한 만유인력만 작용한다.) [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

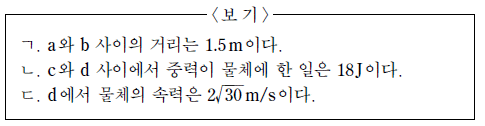

7. 그림은 a 점에서 가만히 놓은 질량 1 kg 인 물체가 낙하하는 모습을 나타낸 것이다. 중력에 의한 퍼텐셜 에너지 차는 a 점과 c 점 사이에서는 40 J 이고, b 점과 d 점 사이에서는 50 J 이다. c 에서의 속력은 b 에서의 2 배이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 10m/s2이고, 공기 저항은 무시한다.) [3점]
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
8. 그림은 대전된 도체구 A 와 B 주위의 전기력선을 나타낸 것이다.
A와 B를 접촉시켰다가 떼어 낸 후, A와 B주위의 전기력선을 나타낸 것으로 가장 적절한 것은?
-
CBT문제은행AI2023-04-16 09:16
정답은 "
"이다. A와 B가 접촉하면 전하가 균등하게 분포되어 전기력선이 서로 섞이게 된다. 이후 A와 B가 떨어지면 각각의 전하가 다시 분리되어 전기력선이 다시 분리된다. 따라서 A와 B 주위의 전기력선은 접촉 전과 동일하게 나타난다.
9. 그림과 같이 무한히 긴 직선 도선 A, B가 점 p, q, r와 같은 간격 d 만큼 떨어져 종이면에 수직으로 고정되어 있다. A, B에 흐르는 전류의 세기는 I 이고, A에 흐르는 전류의 방향은 종이면에 수직으로 들어가는 방향이다. q 에서 전류에 의한 자기장 방향은 화살표 방향이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

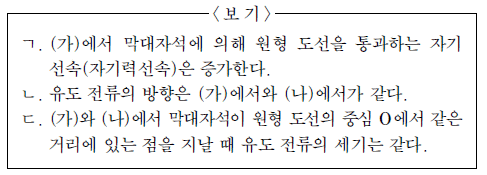

10. 그림 (가)는 막대자석이 2v의 일정한 속력으로 중심축을 따라 원형 도선에 가까워지는 모습을, (나)는 (가)에서 극의 방향을 반대로 한 막대자석이 v 의 일정한 속력으로 중심축을 따라 원형 도선에서 멀어지는 모습을 나타낸 것이다.
원형 도선에서 일어나는 현상에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
11. 그림은 보어의 수소 원자 모형을 나타낸 것이다. n 은 양자수이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄴ, ㄷ

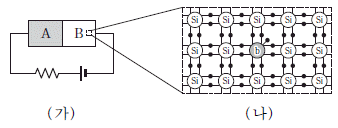

12. 그림 (가)는 실리콘(Si)에 불순물 a 를 첨가한 반도체 A 와 불순물 b를 첨가한 반도체 B를 접합하여 만든 p-n접합 다이오드가 연결된 회로를, (나)는 (가)에서 B를 구성하는 원소와 원자가 전자의 배열을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

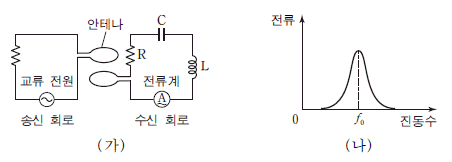

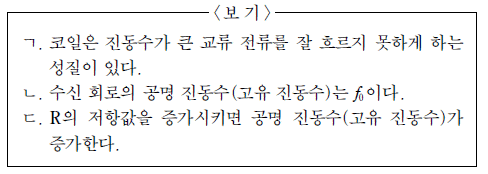

13. 그림 (가)는 교류 전원에 안테나를 연결하여 전자기파를 발생시키고 이를 수신하는 회로를, (나)는 (가)에서 교류 전원의 진동수를 변화시키며 전류계로 측정한 전류를 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

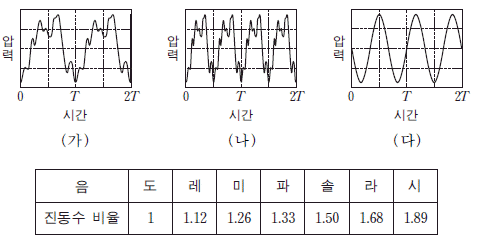

14. 그림 (가)~(다)는 악기에서 발생한 소리를 들을 때 고막에 작용하는 공기의 압력을 시간에 따라 나타낸 것이고, (가)의 음은 ‘도’이다. 표는 평균율 음계에서 진동수 비율을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ

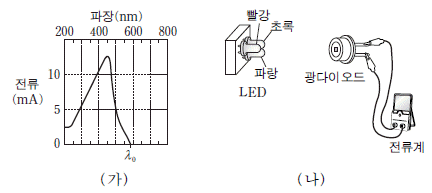

15. 그림 (가)는 원자가띠와 전도띠 사이의 띠 간격(띠틈)이 Eg 인 반도체로 만든 광다이오드에 일정한 세기의 빛을 비추었을 때 빛의 파장에 따라 광다이오드에 흐르는 전류를 나타낸 것이다. 그림 (나)는 빨강(665 nm), 초록(525nm), 파랑(480nm) 빛을 내는 세 개의 발광 다이오드(LED)에서 나온 빛을 (가)의 광다이오드에 비추는 모습을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

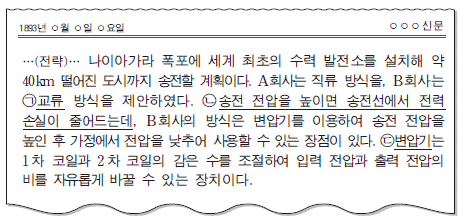

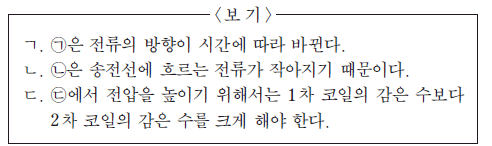

16. 다음은 19 세기 말 어느 신문에 게재된 기사의 일부이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

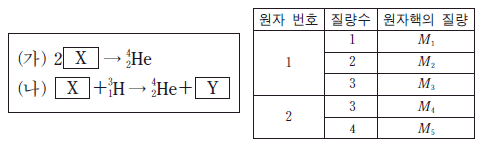

17. 다음 (가)와 (나)는
원자핵을 생성하며 에너지를 방출하는 두 가지 핵반응식이다. X는 어떤 원자핵이며, Y는 어떤 핵자이다. 표는 원자 번호와 질량수에 따른 원자핵의 질량을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ
18. 그림과 같이 실린더에 들어 있는 이상 기체에 열 Q를 가했더니 기체의 압력이 P 로 일정하게 유지되면서 부피가 증가하였다.
부피가 증가하는 동안에 이상 기체에서 일어나는 현상에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

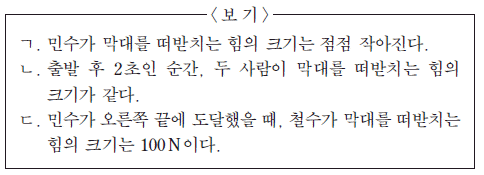

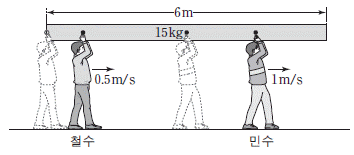

19. 그림과 같이 질량이 15 kg 인 균일한 직육면체 막대를 철수는 막대의 왼쪽 끝에서, 민수는 막대의 중심에서 떠받치고 있다가, 두 사람이 동시에 출발하여 각각 0.5 m/s, 1m/s 의 속력으로 막대의 오른쪽으로 운동하고 있다. 철수와 민수가 움직이는 동안 막대는 수평을 유지하며 정지해 있다.
민수가 막대의 오른쪽 끝에 도달할 때까지에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 10m/s2 이다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

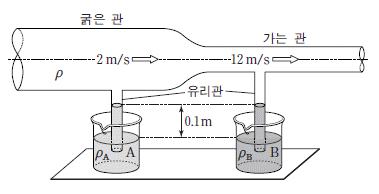

20. 그림과 같이 굵기가 다른 관 속에 밀도가 p로 균일한 공기가 일정하게 흐르고 있다. 관의 아랫부분에 연결된 유리관은 밀도가 각각 pA, pB인 액체 A, B에 잠겨 있고, 두 액체 기둥의 높이는 0.1m로 같다. 공기의 속력(유속)은 굵은 관 속에서와 가는 관 속에서 각각 2m/s, 12m/s이다.
pB-pA는? (단, 중력 가속도는 10m/s2 이다.) [3점]
- 10 p
- 24 p
- 64 p
- 70 p
- 100 p
- (나) X선: 보기에서 "ㄷ"에 해당하는 파동이다. X선은 의학 분야에서 주로 사용되며, 뼈나 내부 구조를 촬영하는 데에 이용된다.
- (다) 마이크로파: 보기에서 "ㄴ, ㄷ"에 해당하는 파동이다. 마이크로파는 전자기파의 일종으로, 주로 무선 통신이나 전자 레인지 등에 이용된다.
