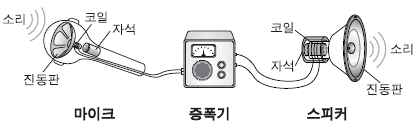

1. 그림은 소리가 마이크와 증폭기를 거쳐 스피커에서 재생되는 과정을 모식적으로 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

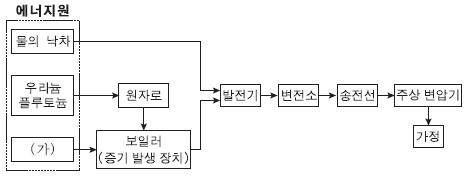

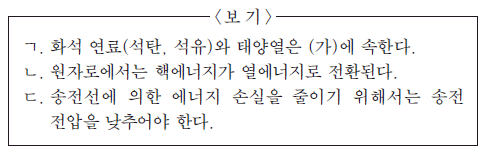

2. 그림은 여러 가지 에너지원을 이용하여 얻는 전기 에너지를 가정으로 보내는 과정을 모식적으로 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
3. 그림은 정지해 있는 철수에 대해 영희가 탄 우주선과 뮤온이 수평면과 나란하게 일정한 속력 0.9c로 운동하고 있는 어느 순간의 모습을 나타낸 것이다. 빛은 우주선과 반대 방향으로 진행하고 있다.
철수가 측정했을 때가 영희가 측정했을 때보다 더 큰 물리량만을 <보기>에서 있는 대로 고른 것은? (단, c 는 빛의 속력이고, 중력에 의한 효과는 무시한다.) [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ

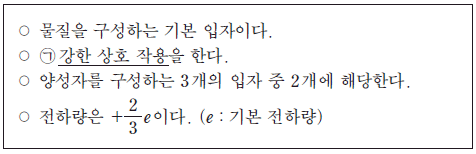

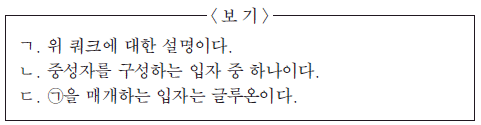

4. 다음은 표준 모형에서 어떤 입자를 설명한 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
5. 그림은 공기가 들어 있는 찌그러진 페트병의 마개를 닫고 따뜻한 물에 넣었더니 페트병이 원래 모양으로 돌아오는 것을 보고 학생들이 대화하는 모습을 나타낸 것이다.
제시한 의견이 옳은 학생만을 있는 대로 고른 것은?
- 철수
- 영희
- 민수
- 철수, 민수
- 영희, 민수

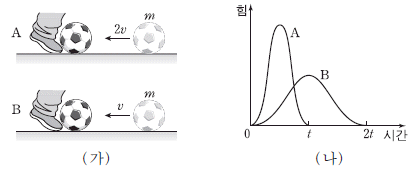

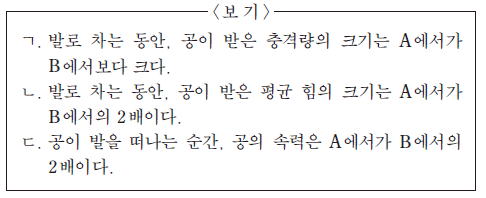

6. 그림 (가)는 마찰이 없는 수평면 위에서 각각 2v, v 의 일정한 속력으로 다가오는, 질량이 m인 공을 수평 방향으로 발로 차는 모습을 나타낸 것이다. 그림 (나)는 (가)에서 공이 발로부터 받은 힘의 크기를 시간에 따라 각각 나타낸 것이고, 시간 축과 각 곡선이 만드는 면적은 4mv로 같다. 공을 차기 전과 후에 공은 동일 직선 상에서 운동한다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 공의 크기는 무시한다.)
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

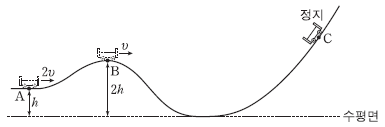

7. 그림은 높이가 h 인 A점에서 속력 2v 로 운동하던 수레가 B점을 지나 최고점 C에 도달하여 정지한 순간의 모습을 나타낸 것이다. B에서 수레의 속력은 v 이고 높이는 2h 이다.
최고점 C의 높이는? (단, 수레는 동일 연직면 상에서 궤도를 따라 운동하고, 수레의 크기와 마찰, 공기 저항은 무시한다.)[3점]
- 7/3 h
- 8/3 h
- 3h
- 10/3 h
- 11/3 h
8. 그림과 같이 위성이 행성을 한 초점으로 하는 타원 궤도를 따라 운동하고 있다. 위성은 공전 주기가 T이고, a에서 b 까지 운동하는 데 걸리는 시간이 1/6T이다. S1, S2 는 각각 색칠된 부분의 면적이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, O는 타원의 중심이다.) [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄴ, ㄷ
9. 그림은 절연체 위에 있는 대전되지 않은 동일한 도체구 A, B를 접촉시킨 상태에서 양(+)전하로 대전된 유리 막대를 B 에 가까이한 것을 나타낸 것이다. 이 상태에서 A를 B에서 뗀 후 유리 막대를 멀리하였다.
A와 B 주위의 전기력선을 나타낸 것으로 가장 적절한 것은? [3점]
-
CBT문제은행AI2023-04-16 09:16
정답: "
"
A와 B는 처음에는 전기 중성이었지만, 유리 막대를 양(+)전하로 대전시켰기 때문에 A와 B는 각각 음(-)전하를 획득하고 양(+)전하를 상실하였다. 이에 따라 유리 막대를 멀리하면서 A와 B 사이에는 전하의 균형을 맞추기 위한 전기력선이 형성된다. 전기력선은 전하가 흐르는 경로를 나타내며, 전하의 밀도가 높은 곳에서는 전기력선이 서로 가까이 붙어있고, 전하의 밀도가 낮은 곳에서는 전기력선이 서로 멀어진다. 따라서, A와 B 사이의 전기력선은 ""와 같이 서로 가까이 붙어있는 것이 가장 적절하다.

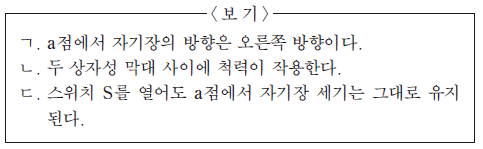

10. 그림은 물질의 자성을 조사하기 위한 장치의 일부를 모식적으로 나타낸 것이다. 이 장치에서 두 개의 상자성 막대에 코일을 감고 일정한 세기의 전류 I 를 흘려 막대 사이에 균일한 자기장을 만들었다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

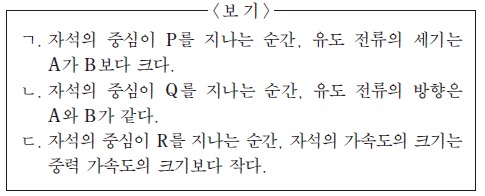

11. 그림은 연직으로 세워진 플라스틱 관에 동일한 원형 고리 도선 A, B를 고정하고 관의 입구에 자석을 가만히 놓았을 때, 자석이 관을 통과하여 낙하하는 모습을 나타낸 것이다. 점 P, Q, R는 중심축 상의 지점이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A, B 사이의 상호 작용은 무시한다.)[3점]
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

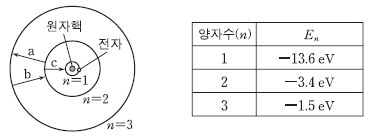

12. 그림은 양자화된 에너지 En(n=1, 2, 3, …)을 갖는 보어의 수소 원자 모형을 나타낸 것이다. a, b, c 는 전자가 서로 다른 에너지 준위 사이에서 전이하는 것을, 표는 양자수(n)에 따른 En 을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
13. 그림은 p 형, n 형 반도체를 접합하여 만든 발광 다이오드를 직류 전원 장치에 연결했을 때, 빨간색 빛이 나오고 있는 것을 모식적으로 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

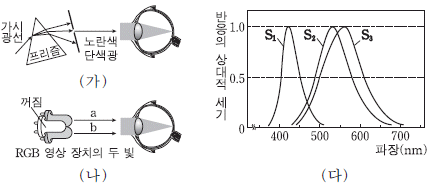

14. 그림 (가)와 (나)는 각각 노란색 단색광과 RGB 영상 장치의 두 빛 a 와 b 가 눈에 들어와 동일한 노란색으로 인식하는 것을 나타낸 것이다. 그림 (다)는 원뿔세포 S1, S2, S3이 각각 파장에 따라 빛에 반응하는 정도를 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
15. 그림은 방송국에서 보낸 진동수가 각각 fA, fB인 전파 A, B가 안테나에 도달할 때, LC회로의 코일과 축전기의 특성을 조절하여 회로에 흐르는 전류를 최대로 한 순간 스피커에서 A에 의한 방송만이 나오는 모습을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

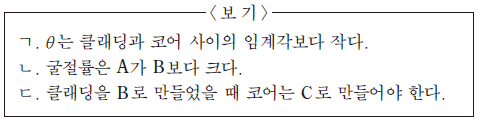

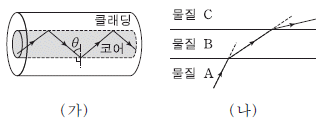

16. 그림 (가)는 클래딩이 코어를 감싸고 있는 광섬유에서 레이저 빛이 전반사하여 진행하는 모습을 나타낸 것이다. 그림 (나)는 동일한 레이저 빛이 광섬유에 사용되는 물질 A, B, C에서 진행하는 모습을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

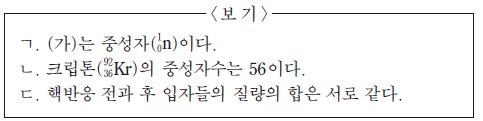

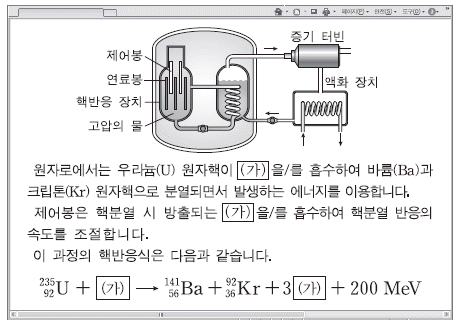

17. 다음은 원자로의 작동 원리를 소개하는 내용이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

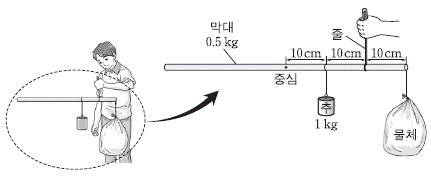

18. 그림은 물체의 무게를 재는 손저울이 수평을 이루어 정지해 있는 모습을 나타낸 것이다. 저울의 막대는 길이가 60cm이고, 질량이 0.5 kg 인 균일한 원통형이며, 추의 질량은 1kg이다.
손이 줄을 당기는 힘의 크기는? (단, 중력 가속도는 10m/s2이다.) [3점]
- 30N
- 35N
- 40N
- 45N
- 50N

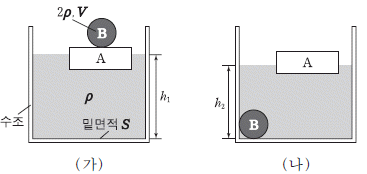

19. 그림 (가)는 물체 B가 올려진 물체 A가 밑면적이 S 인 원통형 수조 안의 물에 떠 정지해 있는 모습을 나타낸 것이다. 그림(나)는 (가)에서 B가 A에서 떨어져 가라앉은 후, 두 물체가 정지해 있는 모습을 나타낸 것이다. 물과 B 의 밀도는 각각 p, 2p이고, B의 부피는 V 이다.
(가)와 (나)에서 물의 깊이를 각각 h1, h2 라고 할 때, 깊이의 차 h1-h2 는? [3점]
-
CBT문제은행AI
2023-04-16 09:16
물체 B가 물에 떠 있는 상태에서는 B의 무게와 물의 상승력이 평형을 이루고 있으므로, B의 무게는 물의 상승력과 같다. 따라서, B가 물에 떠 있는 상태에서는 B의 부피인 V만큼의 물의 부피가 밀도 p로 상승한 것과 같다. 이때, 물의 부피는 S×h1 이므로, V=pS×h1 이다.
B가 A에서 떨어져 가라앉은 후에는 B의 부피인 V만큼의 물이 B의 자리를 차지하게 되므로, 물의 부피는 S×h2+V 이다. 이때, B의 부피 V는 pS×h1 이므로, 물의 부피는 S×h2+pS×h1 이다.
따라서, 물의 부피 차이는 S×h1-(S×h2+pS×h1)=-pS×h1+S×h2 이다. 이 값은 h1-h2에 비례하므로, h1-h2는 -pV/S 이다. 이 값은 보기 "
"와 일치한다.

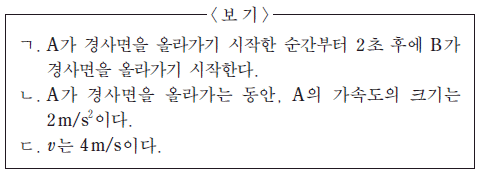

20. 그림은 수평면에서 간격 10m를 유지하며 일정한 속력 5m/s로 운동하던, 질량이 같은 두 물체 A, B가 기울기가 일정한 경사면을 따라 운동하다가 A가 경사면에 정지한 순간의 모습을 나타낸 것이다. 이 순간 B의 속력은 v 이고, A, B 사이의 간격은 4m이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A, B는 동일 연직면 상에서 운동하며, 물체의 크기와 마찰력은 무시한다.)
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
