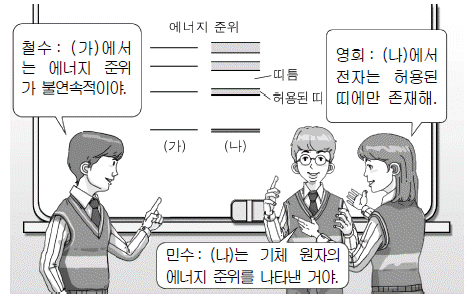

1. 그림은 기체 원자와 고체 원자의 에너지 준위에 대해 세 사람이 대화하는 모습을 나타낸 것이다.
옳게 말한 사람만을 있는 대로 고른 것은?
- 영희
- 민수
- 철수, 영희
- 철수, 민수
- 철수, 영희, 민수

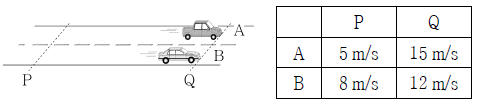

2. 그림은 자동차 A, B가 기준선 P에서 기준선 Q까지 각각 등가속도 직선 운동하여 Q를 동시에 통과하는 모습을, 표는 A, B가 P와 Q를 통과하는 순간의 속력을 나타낸 것이다.

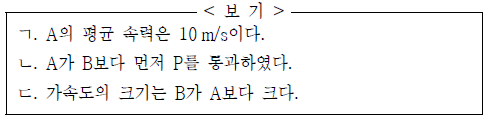

P에서 Q까지 A, B의 운동에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, A, B의 크기는 무시한다.) [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
3. 그림과 같이 마찰이 없는 수평면에 대전체 A, B가 한 쪽 끝이 고정된 가벼운 실 P, Q에 각각 연결되어 정지해 있다.

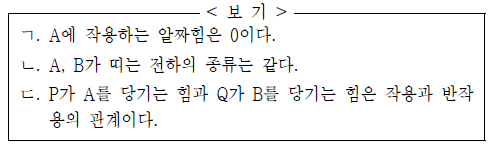

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, 실은 수평을 유지한다.) [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
4. 그림은 자연계의 기본 힘과 매개 입자에 대하여 정리한 자료이다.
(가)와 (나)에 들어갈 매개 입자로 옳은 것은?(순서대로 가, 나)
- 광자, 전자
- 광자, 글루온
- 뉴트리노, 파이온
- 뉴트리노, 글루온
- 전자, 파이온
5. 그림 (가)는 영희가 리코더를 연주하는 모습을, (나)는 진동수가 서로 다른 ‘도’ 음인 A와 B를 악보에 나타낸 것이다.

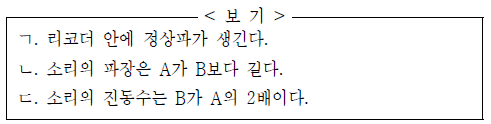

리코더로 A와 B 음을 낼 때, 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

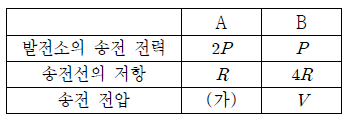

6. 표는 지역 A, B에서 전력을 송전할 때 발전소의 송전 전력, 송전선의 저항, 송전 전압을 나타낸 것이다.
A, B의 송전선에서의 손실 전력이 서로 같을 때, (가)는? [3점]
- 0.5V
- V
- 2V
- 4V
- 8V

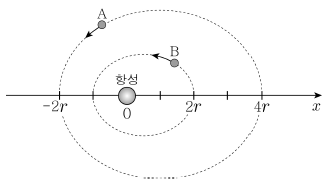

7. 그림은 어떤 항성 주위를 행성 A, B가 각각 근일점과 원일점이 모두 x축 상에 있는 타원 궤도를 따라 공전하는 모습을 나타낸 것이다.
B의 공전 주기가 T일 때 A의 공전 주기는? (단, A와 B에는 항성에 의한 만유인력만 작용한다.)
- T
- √2T
- 2T
- 2√2T
- 4T

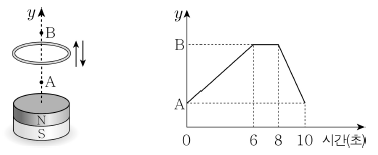

8. 그림은 자석 위에서 y축을 따라 금속 고리를 운동시키는 모습을, 그래프는 고리의 위치 y를 시간에 따라 나타낸 것이다.

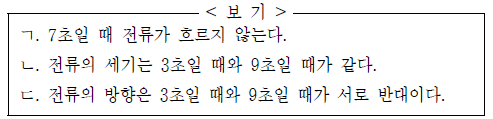

고리에 흐르는 유도 전류에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

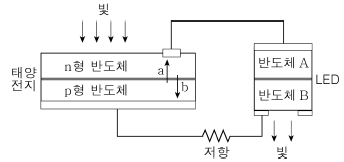

9. 그림과 같이 태양 전지와 LED(발광 다이오드)를 연결한 후 태양 전지에 빛을 비추었더니 LED에서 빛이 방출되었다.

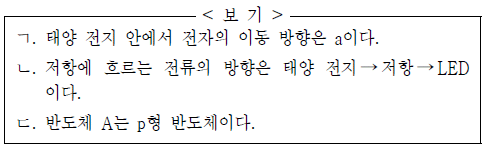

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

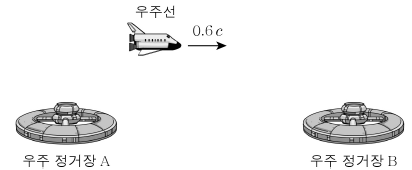

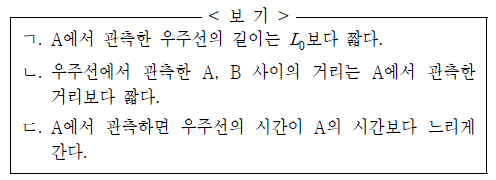

10. 그림은 고유 길이가 L0인 우주선이 우주 정거장 A, B 사이를 등속 직선 운동하는 모습을 나타낸 것이다. A에서 관측하면, 우주선의 속력은 0.6c이고 B는 정지해 있다.
이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, c는 빛의 속력이다.)
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

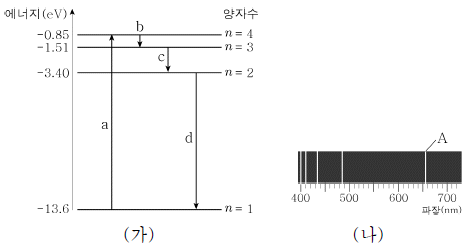

11. 그림 (가)는 수소 원자의 전자가 에너지를 흡수하는 a 과정을 거쳐 들뜬 상태가 되었다가 빛을 방출하는 b, c, d 과정을 거쳐 바닥 상태로 전이되는 것을 나타낸 것이다. 그림 (나)는 수소 원자가 방출하는 가시광선 영역의 선 스펙트럼을 나타낸 것으로, A는 이 중 파장이 가장 긴 빛이다.
이에 대한 설명으로 옳은 것은? [3점]
- A는 d 과정에서 방출하는 빛이다.
- (나)는 라이먼 계열의 스펙트럼이다.
- c 과정에서 3.4 eV의 에너지를 갖는 빛이 방출된다.
- c 과정에서 방출하는 빛의 파장은 b 과정에서 방출하는 빛의 파장보다 길다.
- 전자가 a 과정에서 흡수한 에너지는 b, c, d 과정을 거치며 방출한 에너지의 합과 같다.

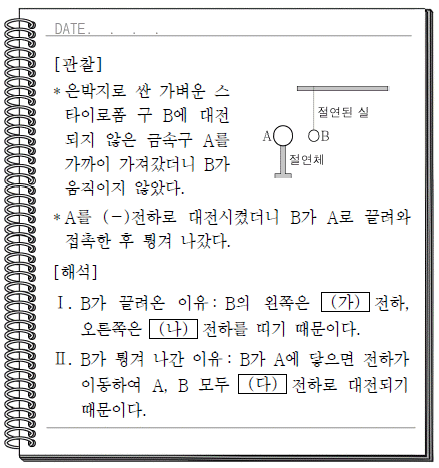

12. 다음은 철수가 정전기 유도에 대해 탐구한 내용이다.
(가), (나), (다)에 들어갈 전하의 종류로 옳은 것은?(순서대로 가, 나, 다)
- -, +, +
- -, +, -
- +, -, -
- +, -, +
- +, +, -

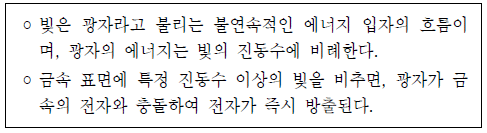

13. 다음은 광전 효과에 대한 아인슈타인의 해석이다.

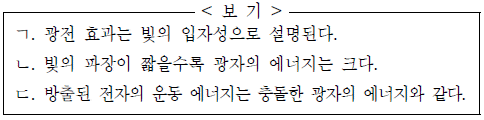

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

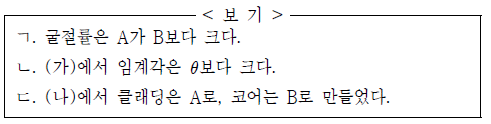

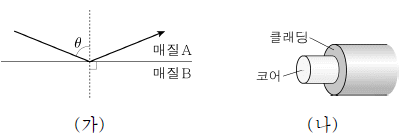

14. 그림 (가)는 매질 A와 B의 경계면에 각 θ로 입사한 빛이 전반사되는 모습을, (나)는 A와 B로 만든 광섬유의 구조를 나타낸 것이다.
이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

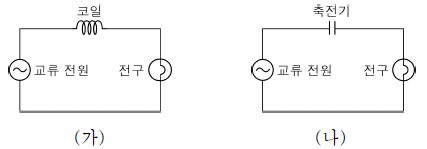

15. 그림 (가)는 교류 전원에 코일과 전구를, (나)는 교류 전원에 축전기와 전구를 연결한 회로를 나타낸 것이다. 교류 전원의 진동수가 f일 때 (가)와 (나)에서 전구의 밝기가 같았다.
교류 전원의 진동수를 2f로 바꾸었을 때, (가)와 (나)에서 전구의 밝기 변화로 옳은 것은? (순서대로 가, 나) [3점]
- 밝아진다, 밝아진다
- 밝아진다, 어두워진다
- 변함없다, 변함없다
- 어두워진다, 밝아진다
- 어두워진다, 어두워진다

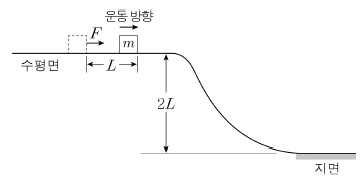

16. 그림과 같이 높이가 2L인 수평면에 정지해 있던 질량 m인 물체에 수평 방향의 일정한 힘 F를 물체가 거리 L만큼 이동할 때 까지만 작용하였다.
지면에서의 물체의 운동 에너지가 경사면을 내려오기 직전의 2배일 때, F는? (단, 중력 가속도는 g 고, 물체의 크기와 모든 마찰, 공기 저항은 무시한다.) [3점]
-
CBT문제은행AI2023-04-16 09:16
운동 에너지 보존 법칙에 따라, 물체의 운동 에너지는 일한 일과 같다. 따라서, F가 거리 L만큼 일한 일은 F × L이다. 또한, 물체가 경사면을 내려오기 직전의 운동 에너지는 mgh와 같다. 여기서 h는 물체의 높이 차이이므로, h = 2L이다. 따라서, 물체가 경사면을 내려오기 직전의 운동 에너지는 2mgh = 4mgL이다. 문제에서 운동 에너지가 이 값의 2배이므로, F × L = 8mgL이다. 따라서, F = 8mg이다. 따라서, 정답은 "
"이다.
17. 그림은 원자로 안에서 일어나는
의 핵분열 반응을 모식적으로 나타낸 것이다.
이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ

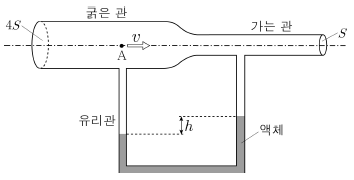

18. 그림과 같이 단면적이 각각 4S, S인 굵은 관과 가는 관을 연결한 후 관 속에 기체를 흐르게 하였다. A 지점에서 기체의 속력이 v일 때 관 아랫부분에 연결된 유리관 속 액체 기둥의 높이 차가 h이었다.
A에서 기체의 속력이 2v가 되면 유리관 속 액체 기둥의 높이차는? (단, 관과 기체의 마찰은 무시하며, 기체 및 액체의 밀도는 균일하다.) [3점]
- h/4
- h/2
- h
- 2h
- 4h

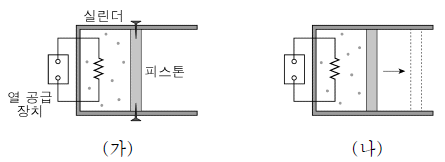

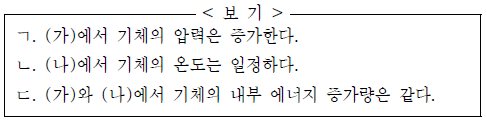

19. 그림 (가), (나)는 실린더에 들어 있는 이상 기체에 열 공급 장치를 이용하여 열을 공급하는 모습을 나타낸 것으로, 두 실린더에 들어 있는 이상 기체의 양은 같다. 실린더와 피스톤은 단열되어 있으며, 피스톤은 (가)에서는 고정되어 있고 (나)에서는 자유롭게 움직일 수 있다.
(가), (나)에서 열 공급 장치가 기체에 공급한 열량이 같을 때, 이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
20. 그림과 같이 질량 2 kg인 물체 A와 액체 속에 잠겨있는 질량 0.6 kg인 물체 B를 길이가 4L이고 질량 M인 원통형 막대에 가벼운 실로 연결한 후 막대의 중앙점 O에서 L만큼 떨어진 점 P에 실을 묶어 천장에 매달았더니 막대가 수평을 이루며 정지하고 있었다. B의 부피는 200 cm 이며, 액체의 밀도는 0.5 g/cm3이다.
M은? (단, 중력 가속도는 10 m/s2이고, 막대의 밀도는 균일하다.) [3점]
- 0.2 kg
- 0.5 kg
- 1 kg
- 2 kg
- 3.5 kg
철수가 말한 것은 기체 원자의 에너지 준위가 연속적이고, 고체 원자의 에너지 준위가 이산적이라는 것이다. 이는 맞는 설명이다.
영희가 말한 것은 기체 원자의 에너지 준위가 이산적이고, 고체 원자의 에너지 준위가 연속적이라는 것이다. 이는 틀린 설명이다.
민수가 말한 것은 기체 원자와 고체 원자의 에너지 준위가 모두 이산적이라는 것이다. 이는 틀린 설명이다.
따라서, 옳게 말한 사람은 "철수, 영희"이다.
