2. 그림과 같이 철수가 일정한 속력 v⁰으로 올라가는 엘리베이터에서 공을 가만히 놓았다. 이때 영희는 정지한 엘리베이터에서 운동하는 공을 관찰하였다.

위방향을 양(+)의 방향으로 할 때, 철수가 공을 놓은 순간부터 공이 바닥에 닿기 전까지 영희에 대한 공의 속도를 시간에 따라 나타낸 것으로 가장 적절한 것은? (단, 공기 저항은 무시한다.)

4. 그림과 같이 길이 l인 줄에 매달려 정지해 있던 질량 M인 물체 B에 질량 m인 물체 A를 발하였더니 A, B가 충돌하여 한 덩어리가 된 후 최대 θ₀만큼 회전하였다. 충돌 후 한 덩어리가 된 물체의 속력은 V이다.

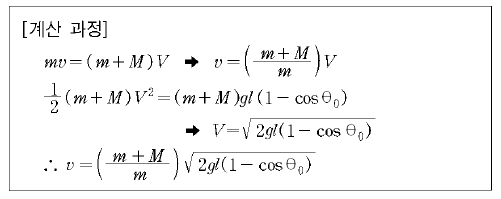

철수는 다음과 같은 계산 과정을 통하여 충돌 직전 A의 속력 v를 구하였다.

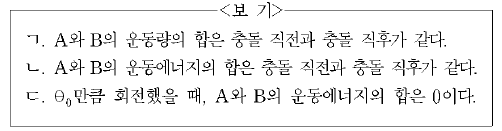

계산 과정에서 철수가 사용한 가정을 <보기>에서 모두 고른 것은? (단, g는 중력가속도이다.)

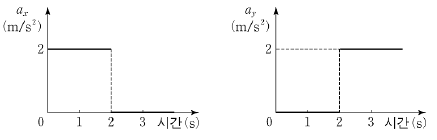

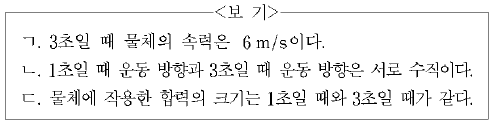

6. 그림은 xy평면에 정지해 있던 물체의 시간에 따른 가속도를 x, y축 방향의 성분 a_x, a_y로 나타낸 것이다.

물체의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]

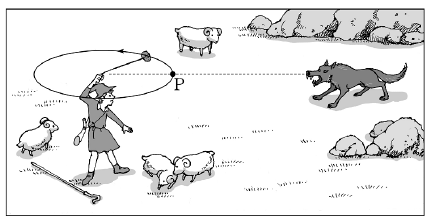

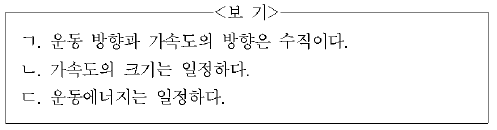

8. 그림은 양치기가 양을 해치려는 늑대를 향해 끈을 매단 돌을 던지기 위해 원운동하는 것을 나타낸 것이다.

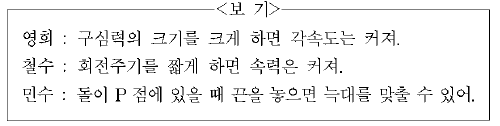

양치기가 돌을 반지름이 일정하게 원운동시킬 때, 이 돌의 운동에 대해 옳게 말한 학생을 <보기>에서 모두 고른 것은? (단, 공기 저항은 무시하며 양치기와 늑대의 위치는 변하지 않는다.)

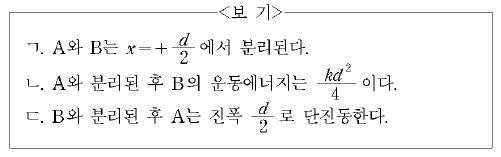

10. 그림과 같이 마찰이 없는 수평면 상에서 한쪽 끝이 고정된 용수철과 연결된 물체 A에 물체 B를 접촉시켜 손으로 밀어 평형 위치 (x=0)에서 x=-d까지 압축시켰다. 손을 가만히 놓으면 A와 B는 어느 지점에서 분리된다. A, B의 질량은 같고, k는 용수철 상수이다.

A, B의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 용수철의 질량, 물체의 크기, 공기 저항은 무시한다.) [3점]

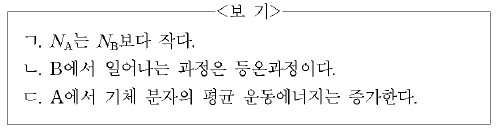

12. 그림과 같이 단열 칸막이를 사용하여 단열 상자를 같은 부피의 두 부분 A, B로 나누었다. A, B에는 각각 N_A, N_B개의 이상기체 분자가 들어있으며 A, B의 온도는 같다. 핀을 제거하였더니 A의 부피가 감소하는 방향으로 칸막이가 움직였다.

A의 부피가 감소하는 동안, 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]

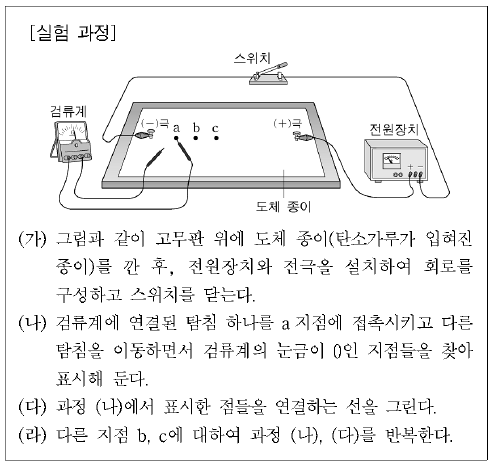

14. 다음은 전위에 관한 실험 과정의 일부이다.

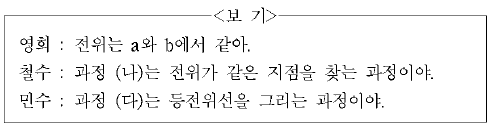

이에 대해 옳게 말한 학생을 <보기>에서 모두 고른 것은?

16. 그림과 같이 음(-)으로 대전된 전하량 q, 질량 m인 입자가 속력 v로 전기장 영역에 입사하여 반지름 R인 원궤도를 따라 등속 원운동한다. 점선 A, B는 등전위선의 일부이며 입사한 입자는 A를 따라 운동한다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 전기력 이외의 다른 힘과 전자기파 발생은 무시한다.) [3점]

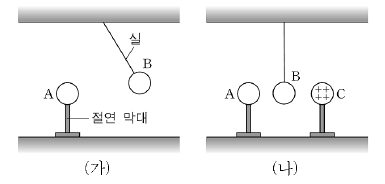

18. 그림 (가)는 절연 막대 위의 대전체 A와 실에 매달린 대전체 B가 정지해 있는 것을 나타낸 것이다. 그림 (나)와 같이 양 (+)으로 대전된 대전체 C를 B에 가까이 하였더니 B는 A쪽으로 접근하여 정지하였다.

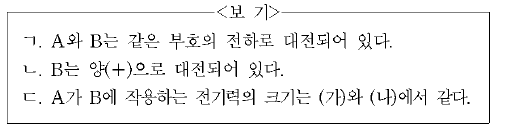

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
