1. 그림은 일정한 속력으로 운동하고 있는 물체의 운동 경로를 나타낸 것이다. P 점에서 Q점까지는 직선 경로, Q에서 R까지는 원형 경로이다.

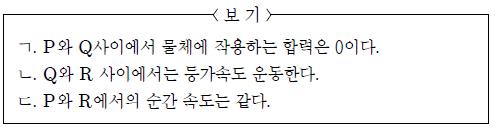

이 물체에 작용하는 힘과 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고르면?

3. 그림은 영희와 철수가 무게 200N인 물체에 힘 F₁ , F₂를 가했을 때 물체가 정지되어 있는 모습을 나타낸 것이다. F₁ , F₂의 방향은 수평면에 대해 각각 30°, 60°이다.

F₁ , F₂의 크기를 바르게 짝지은 것은? (순서대로 F₁ , F₂) [3점]

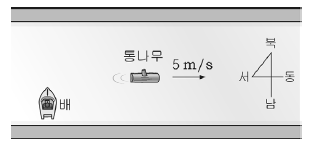

5. 그림은 강에 있는 배와 동쪽으로 5 m/s로 떠내려가고 있는 통나무를 나타낸 것이다.

배에 대한 통나무의 상대속도가 남쪽으로 5m/s 일 때, 지면에 대한 배의 운동 방향과 속력을 바르게 짝지은 것은? (순서대로 방향, 속력) [3점]

7. 그림은 마찰이 없는 수평면에서 한쪽 끝이 벽면에 고정된 용수철을 압축하였다가 놓았을 때 물체가 운동하는 모습을 나타낸 것이다.

용수철을 압축한 길이 x와 물체의 수평 도달 거리 s의 관계를 나타낸 그래프로 가장 적절한 것은? (단, 공기 저항은 무시한다.) [3점]

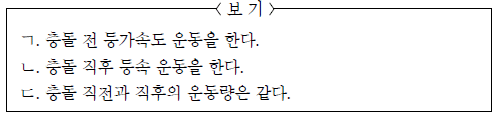

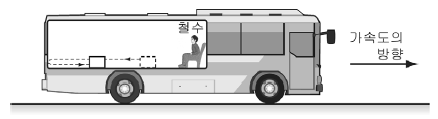

9. 그림은 수평한 도로에서 자동차가 출발할 때 자동차의 바닥에 놓여 있던 물체가 벽면과 충돌하여 튕겨 나오는 모습을 나타낸 것이다. 이때 물체와 자동차 바닥 사이의 마찰은 없고 자동차의 가속도는 일정하다.

자동차에 앉아 있는 철수가 본 물체의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고르면? (단, 공기 저항은 무시한다.) [3점]

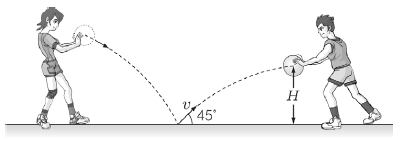

11. 그림과 같이 영희가 던진 공이 지면과 충돌한 후 v의 속력으로 지면과 45° 방향으로 튕겨 나와 최고점에 도달했을 때, 이 공을 철수가 잡았다.

공이 도달한 최고점의 높이 H는? (단, 중력 가속도는 g이고, 공의 크기는 무시한다.) [3점]

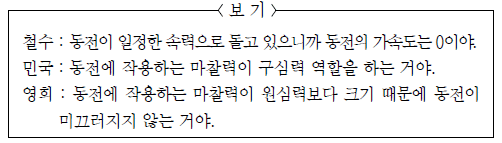

13. 그림은 원판 위에 놓인 동전이 미끄러지지 않은 채 일정한 속력으로 회전하고 있는 원판을 밖에서 바라보고 있는 모습을 나타낸 것이다.

이에 대해 바르게 말한 사람을 <보기>에서 모두 고른 것은? (단, 공기 저항은 무시한다.)

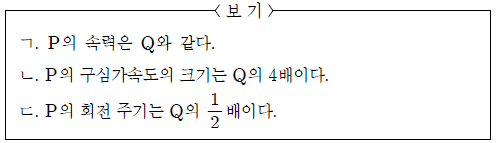

15. 그림은 반지름이 각각 r, 2r인 바퀴 A, B가 서로 맞물려 미끄러지지 않고 각각 O_A, O_B를 중심으로 회전하는 모습을 나타낸 것이다.

A가 일정한 속력으로 회전할 때, P와 Q점의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고르면? (단, P, Q는 두 바퀴의 가장 자리에 찍힌 점이고, 바퀴는 변형되지 않는다.)

17. 그림은 어떤 천체가 태양을 한 초점으로 타원 궤도를 따라 운동하는 경로를 나타낸 것이다. 태양에서 Q까지의 거리는 P까지의 2배이다.

P점에서의 물리량의 크기가 Q점에서보다 큰 것을 <보기>에서 모두 고르면? (단, 다른 천체의 영향은 무시한다.)

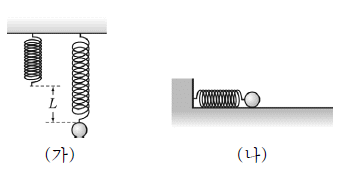

19. 그림 (가)는 천정에 고정되어 있는 용수철에 질량 m인 추를 매달았을 때 용수철의 길이가 원래 길이보다 L 만큼 늘어나 정지한 모습을, (나)는 이 용수철과 추를 마찰이 없는 수평한 바닥에 놓고 용수철의 한 쪽 끝을 벽에 고정한 모습을 나타낸 것이다.

(나)의 추를 수평 방향으로 당겼다 놓았을 때 추의 진동 주기는? (단, g는 중력 가속도이고, 용수철의 질량은 무시한다.) [3점]
