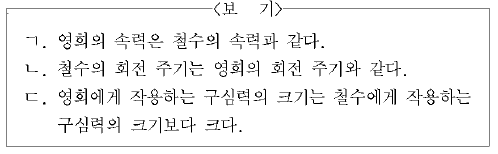

2. 그림과 같이 일정한 각속도로 회전하는 원판의 중심축으로부터 각각 2m, 3m 떨어진 곳에 고정되어 있는 의자에 철수와 영희가 앉아 있다. 철수와 영희의 질량은 같다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]

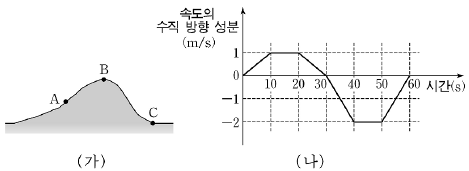

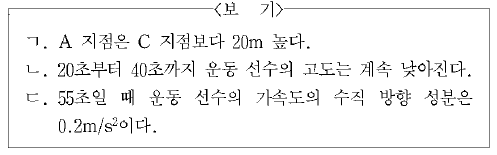

4. 그림 (가)와 같은 언덕에서 운동 선수가 A지점에서 0초일때 출발하여 B지점을 거쳐 C지점에 60초일 때 도착하였다. 그림 (나)는 이 운동 선수의 속도의 수직 방향 성분을 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

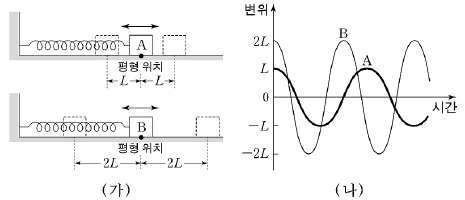

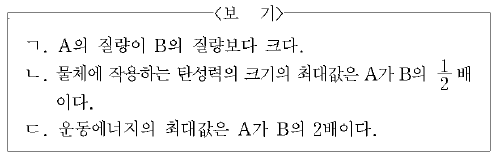

6. 그림 (가)와 같이 동일한 용수철에 연결된 물체 A, B를 각각 L, 2L만큼 당겼다가 가만히 놓았더니 각각 단진동하였다. 그림 (나)는 A, B의 변위를 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, A, B와 수평면 사이의 마찰, 용수철 질량 및 공기 저항은 무시한다.)

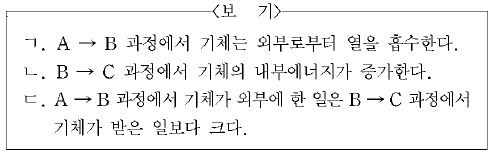

8. 그림은 일정량의 이상기체의 상태가 A→B→C의 과정을 따라 변할 때 압력과 부피의 관계를 나타낸 것이다. A에서의 온도 T₁은 B, C에서의 온도 T₂보다 낮다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]

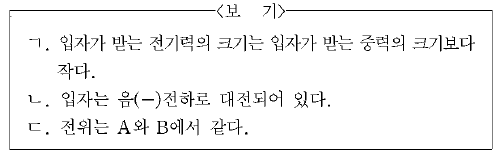

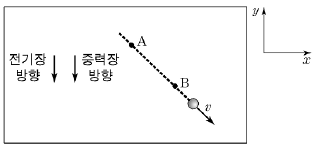

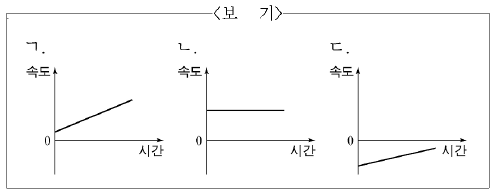

10. 그림과 같이 대전된 입자가 균일한 전기장과 균일한 중력장 영역에서 일정한 속도로 A, B 지점을 통과하여 운동하고 있다. 전기장과 중력장의 방향은 -y 방향이고, 입자는 xy평면에서 운동한다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 공기 저항은 무시한다.)

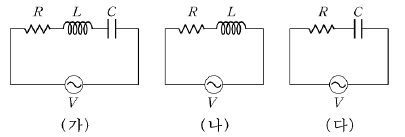

12. 그림과 같이 저항값이 R인 저항, 자체유도계수가 L인 코일, 전기용량이 C인 축전기를 이용하여 (가), (나), (다)의 회로를 구성하였다. (가), (나), (다)에서 교류 전원의 진동수는 이고, 전압의 실효값은 V이다.

(가), (나), (다)에서의 임피던스를 각각 Z_가, Z_나, Z_다라고 할 때, 이를 바르게 비교한 것은?

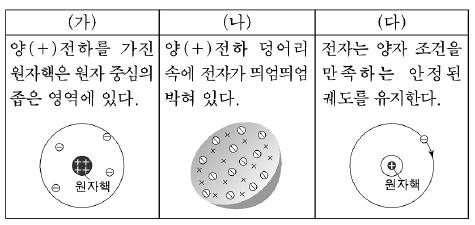

14. 다음은 세 가지 원자 모형의 중요한 특징에 대하여 설명한 것이다.

(가), (나), (다)의 모형을 제안한 물리학자는? (순서대로 가, 나, 다)

16. 그림은 음식을 가열할 때 이용되는 마이크로파에 대해 철수, 영희, 민수가 대화하는 것을 나타낸 것이다.

옳게 말한 사람을 모두 고른 것은?

18. 그림은 마찰이 없는 수평면 위에서 물체 A가 정지해 있는 물체 B를 향해 6m/s의 속력으로 운동하는 것을 나타낸 것이다. A와 B가 정면 충돌한후, B는 마찰이 없는 면에서 운동하다가 마찰이 있는 면으로 들어간다. B는 경계선을 지난 순간부터 1초 후 경계선으로부터 2m 떨어진 지점을 통과한다. 마찰이 있는 면과 B사이의 운동마찰계수는 0.2이다.

A와 B 사이의 반발계수는? (단, 중력가속도는 10m/s²이며, 공기 저항과 물체의 크기는 무시한다.) [3점]

20. 그림과 같이 세기가 B인 균일한 자기장이 중력장과 같은 방향으로 있는 영역에서 양(+)으로 대전된 물체가 실에 매달린 채 각속도 ω로 등속 원운동한다. 물체의 전하량은 q이고, 질량은 m이다. 실이 연직 방향과 이루는 각도는 θ이고, 물체의 천장에서 볼 때 시계방향으로 운동한다.

물체의 원궤도 반지름 r는? (단, 중력가속도는 g이고 공기저항과 전자기파의 발생은 무시한다.) [3점]
