1. 그림은 철수와 영희가 공원에서 이동한 경로를 나타낸 것이다. 철수는 A에서 출발하여 5분만에 B에 도착하였고, 영희는 B에서 출발하여 8분만에 A에 도달하였다.

출발해서 도착할때까지 철수와 영희의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

3. 그림은 마찰이 없는 수평면 위에서 v의 속력으로 운동하던 공 A가 정지해 있던 공 B, C와 연속적으로 탄성 충돌하는 모습을 나타낸 것이다. 세 공의 질량은 모두 m이고, A는 B, C와 충돌할때마다 진행 방향이 45°씩 바뀌었다.

이때 A가 B, C로부터 받은 충격량의 합의 크기는? [3점]

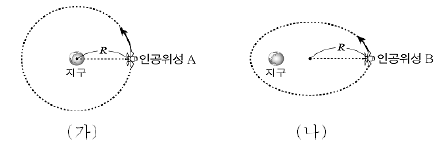

5. 그림 (가)는 인공위성 A가 반지름이 R인 원궤도를 따라 운동하는 모습을 나타낸 것이고, 그림 (나)는 인공위성 B가 장반경이 R인 타원 궤도를 따라 운동하는 모습을 나타낸 것이다.

두 인공위성에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

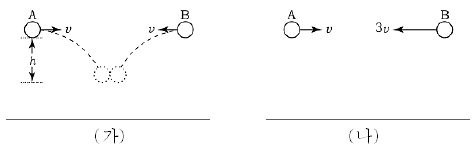

7. 그림 (가)와 같이 공 A와 B를 같은 높이에서 수평 방향으로 같은 속력 v로 던졌더니 두 공이 h만큼 낙하한 후 충돌하였다.

그림 (나)와 같이 (가)에서 B의 처음 속력만 3밸로 바꾸어 던졌을 때, 두 공이 충돌할 때까지 낙하한 거리는? (단, 공의 크기와 공기 저항은 무시한다.) [3점]

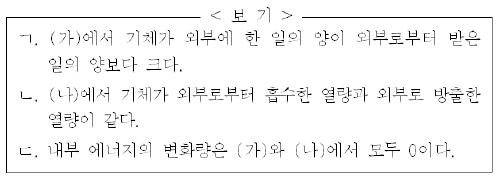

9. 그림은 동일한 상태 A에 있던 이상기체가 각각 (가)와 (나)의 과정을 따라 상태가 변하는 것을 나타낸 것이다. (가)는 A→B→D→A, (나)는 A→C→D→A를 따라 변하는 순환 과정이다.

과정 (가)와 (나)에 대한 옳은 설명을 <보기>에서 모두 고른 것은? [3점]

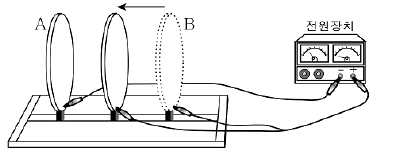

11. 그림은 축전기의 특성을 알아보기 위하여 동일한 원형 금속판 A, B를 평행하게 놓아 축전기를 만들어 전원장치에 연결한 모습을 나타낸 것이다.

B를 A쪽으로 이동시킬 때 이 축전기에 대한 옳은 설명을 <보기>에서 모두 고른 것은?

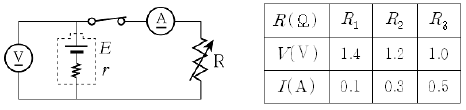

13. 그림은 전지의 기전력 E와 내부저항 r를 측정하기 위하여 전지에 가변저항 R와 스위치, 전압계, 전류계를 연결한 회로도이고, 표는 가변저항의 저항값을 R₁, R₂, R₃로 변화시킬 때 전압과 전류의 값을 나타낸 것이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

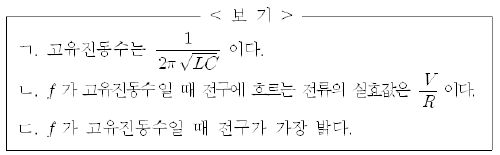

15. 그림은 저항값이 R인 전구, 자체유도 계수가 L인 코일, 전기용량이 C인 축전기와 교류전원으로 구성된 회로도를 나타낸 것이다. 교류전원의 진동수는 f이고 전압의 실효값은 V이다.

이 회로에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]

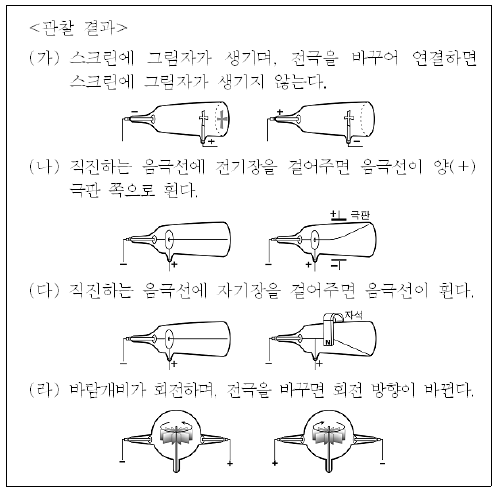

17. 다음은 음극선의 성질을 알아보기 위하여 진공 방전관에 나타난 현상을 관찰한 결과이다.

이 관찰 결과로 알수 있는 음극선의 성질을 <보기>에서 모두 고른 것은?

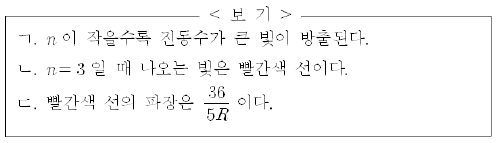

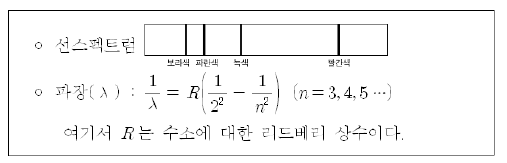

19. 다음은 수소 기체의 가시광선 선스펙트럼과 이 스펙트럼의 파장에 대한 일반식이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
