2. 그림과 같이 우주 공간의 한 지점에 정지해 있던 영희가 정지해 있는 철수를 향해 20 kg 의 공을 던진다. 영희가 던진 공은 30 초 동안 30m를 일정한 속도로 운동하여 철수에게 도달한다.

공을 던지는 동안 영희가 받은 충격량의 크기는? [3점]

4. 그림과 같이 지면에 정지해 있는 자동차에서 진동수 f₀ 인 소리가 발생하고 있다. 영희와 철수가 자동차와 동일 직선 상에서 각각 일정한 속력 v 로 운동하며 측정한 소리의 진동수는 각각 f_영희 , f_철수이다.

f_영희, f_철수, f₀ 을 옳게 비교한 것은?

6. 그림과 같이 피스톤으로 분리된 실린더의 두 부분 A, B에 동일한 분자로 이루어진 이상 기체가 들어 있다. 피스톤은 힘의 평형을 이루며 정지하여 있고, 부피는 A가 B보다 크다.

A의 기체가 B의 기체보다 큰 물리량만을 <보기>에서 있는 대로 고른 것은? (단, 실린더와 피스톤 사이의 마찰은 무시한다.)

8. 그림과 같이 xy 평면에서 전하량이 +Q, -4Q인 두 점전하가 x축 상의 x=-2d, 2d 인 지점에 고정되어 있다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

10. 그림 (가)는 z 축을 중심으로 회전하는 전류 고리가 xz 평면에 놓인 순간의 모습을 나타낸 것이다. 그림 (나)는 점 P에서 보았을 때, (가)의 전류 고리 모습과 전류의 방향을 나타낸 것이다. 는 +z 방향으로, 는 -z 방향으로 전류가 흐르는 것을 나타낸다.

자기 모멘트의 방향이 +x 방향인 순간의 고리 모습과 전류의 방향으로 옳은 것은?

12. 그림과 같이 서로 15cm 떨어진 파원 S₁, S₂ 에서 파장이 4cm이고 진폭이 같은 물결파가 같은 위상으로 발생하고 있다.

선분 에서 상쇄 간섭이 일어나는 지점의 수는?

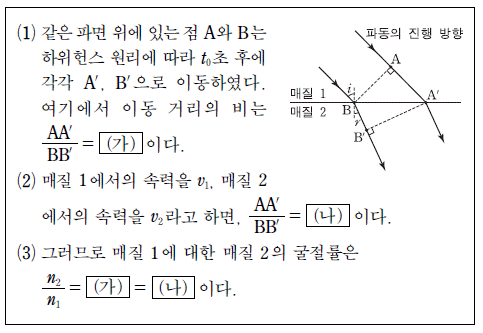

14. 다음은 매질 1에 대한 매질 2 의 굴절률을 구하는 과정을 나타낸 것이다.

(가)와 (나)에 들어갈 것으로 옳은 것은? (순서대로 가, 나) [3점]

16. 그림과 같이 파장 λ인 X선을 흑연판에 입사시켰더니 파장 λ‘인 산란 X선과 전자가 튀어나왔다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 플랑크 상수는 h 이다.) [3점]

18. 그림과 같이 에너지 E인 입자가 폭 L, 퍼텐셜 에너지 U₀ 인 퍼텐셜 장벽을 향해 운동한다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

20. 그림과 같이 입자 A, B가 균일한 자기장 영역에 동시에 입사하여 각각 반지름이 R, 2R인 원궤도를 따라 시간 t₀ 동안 운동한 후, 균일한 전기장 영역에 동시에 입사하여 거리 L 만큼 직선 운동을 한 후 동시에 나왔다.

A와 B가 전기장 영역에 입사한 순간부터 속력이 같아질 때까지 걸린 시간은? [3점]
