1. 독립기초에 발생할 수 있는 부동침하를 방지하고, 주각의 회전을 방지하여 구조물 전체의 내력 향상에 가장 적합한 부재는?
- 아웃리거(Outrigger)
- 어스앵커(Earthanchor)
- 옹벽
- 기초보
2. 목구조의 보강철물에 대한 설명으로 옳지 않은 것은?
- 띠쇠는 띠형 철판에 못구멍을 뚫은 보강 철물이다.
- 띠쇠는 기둥과 층도리, ㅅ자보와 왕대공 사이에 주로 사용된다.
- 볼트의 머리와 와셔는 서로 밀착되게 충분히 조여야 하며, 구조상 중요한 곳에는 공사시방서에 따라 2중 너트로 조인다.
- 꺾쇠는 전단력을 받아 접합재 상호간의 변위를 방지하는 강한 이음을 얻는데 쓰이는 철물이며 압입식과 파넣기식이 있다.
4. 다음 그림과 같이 트러스에 하중 P가 작용할 때, A부재와 B부재에 대한 설명으로 옳은 것은? (단, 하중 P는 0보다 큰 값으로 한다) (순서대로 A, B)
- 압축부재, 압축부재
- 인장부재, 인장부재
- 압축부재, 인장부재
- 인장부재, 압축부재
5. 지진하중의 산정에서 건물형상의 평면비정형성 또는 수직비정형성에 대한 설명으로 옳지 않은 것은?
- 어떤 축에 직교하는 구조물의 한 단부에서 우발편심을 고려한 최대 층변위가 그 구조물 양단부 층변위평균값의 1.2배보다 클 때 비틀림비정형인 것으로 간주한다.
- 격막에서 잘려나간 부분이나 뚫린 부분이 전체 격막면적의 50%를 초과하거나 인접한 층간 격막강성의 변화가 50%를 초과하는 급격한 불연속이나 강성의 변화가 있는 격막을 격막의 불연속이라고 한다.
- 임의 층의 횡강도가 직상층 횡강도의 80% 미만인 약층이 존재하는 경우에는 강도의 불연속에 의한 비정형이 존재하는 것으로 간주한다.
- 횡력저항수직요소의 면내 어긋남이 그 요소의 길이보다 작을 때 수직저항요소의 면내불연속에 의한 비정형이 있는 것으로 간주한다.
6. 건축구조기준(KBC 2009)에서 규정된 조적조의 구조계획에 대한 설명으로 옳지 않은 것은?
- 조적벽이 횡력에 저항하는 경우에는 전체높이가 13m, 처마 높이가 9 m 이하이어야 경험적 설계법을 적용할 수 있다.
- 경험적 설계법을 사용하는 경우, 조적벽이 구조물의 횡안정성 확보를 위해 사용될 때는 전단벽들이 횡력과 평행한 방향으로 배치되어야 한다.
- 경험적 설계법을 사용하는 경우, 2층 이상의 건물에서 조적 내력벽의 공칭두께는 200mm 이상이어야 한다.
- 경험적 설계법을 사용하지 않는 경우, 바닥슬래브와 벽체간의 접합부는 최소 3.0 kN/m의 하중에 저항할 수 있도록 최대 2.5 m 간격의 적절한 정착기구로 정착력을 발휘하여야 한다.

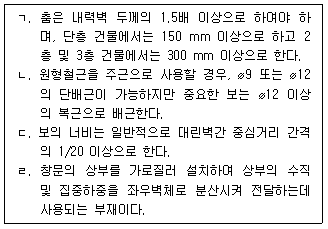

7. 조적조 테두리보에 대한 설명으로 옳은 것만을 모두 고른 것은?
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ
- ㄴ, ㄷ
- ㄴ, ㄷ, ㄹ
8. 건축구조기준(KBC 2009)의 한계상태설계법에 따른 강구조 이음부의 설계세칙으로 옳지 않은 것은?
- 응력을 전달하는 단속모살용접이음부의 길이는 모살사이즈의 5배 이상 또한 30 mm 이상을 원칙으로 한다.
- 응력을 전달하는 겹침이음은 2열 이상의 모살용접을 원칙으로 하고, 겹침길이는 얇은쪽 판두께의 5배 이상 또한 25mm 이상 겹치게 해야 한다.
- 고력볼트의 구멍중심간의 거리는 공칭직경의 2.5배 이상으로 한다.
- 고력볼트의 구멍중심에서 볼트머리 또는 너트가 접하는 재의 연단까지의 최대거리는 판두께의 12배 이하 또한 150 mm 이하로 한다.
9. 철근콘크리트조에서 철근의 가공과 배치에 대한 설명으로 옳지 않은 것은? (단, db는 철근, 철선 또는 프리스트레싱 강연선의 공칭지름(mm)을 의미한다)
- 철근조립을 위해 교차되는 철근은 용접하지 않아야 한다. 다만, 책임기술자가 승인한 경우에는 용접할 수 있다.
- 스터럽 또는 띠철근으로 사용되는 용접철망(원형 또는 이형)에 대한 표준갈고리의 구부림 내면반지름은 지름이 7mm 이상인 이형철선은 db, 그 밖의 철선은 2 db 이상으로 하여야 한다.
- 부재단에서 프리텐셔닝 긴장재의 중심간격은 강선에서 5 db, 강연선에서 4db 이상이어야 한다.
- 동일 평면에서 평행하는 철근 사이의 수평 순간격은 25mm이상, 또한 철근의 공칭지름 이상으로 하여야 하며, 또한 굵은 골재의 공칭 최대치수에 대한 제한규정도 만족하여야 한다.

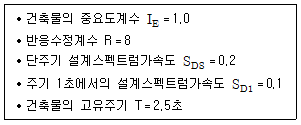

10. 다음과 같은 조건의 구조물에서 등가정적해석법에 따른 지진 응답계수 Cs의 값은?
- 0.005
- 0.01
- 0.015
- 0.025
11. 목구조의 맞춤 및 이음 접합부 설계의 일반사항으로 옳지 않은 것은?
- 인장을 받는 부재에 덧댐판을 대고 길이이음을 하는 경우에 덧댐판의 면적은 요구되는 접합면적 이상이어야 한다.
- 접합부에서 만나는 모든 부재를 통하여 전달되는 하중의 작용선은 접합부의 중심 또는 도심을 통과하여야 하며, 그렇지 않은 경우에는 편심의 영향을 설계에 고려한다.
- 구조물의 변형으로 인하여 접합부에 2차응력이 발생할 가능성이 있는 경우에는 이를 설계에서 고려한다.
- 맞춤부위의 보강을 위하여 접착제 또는 파스너를 사용할 수 있으며, 이 경우에는 사용하는 재료에 적합한 설계기준을 적용한다.
12. 말뚝기초의 설계 시 기본사항에 대한 설명으로 옳지 않은 것은?
- 말뚝기초의 허용지지력은 말뚝의 지지력에 의한 것으로만 하고, 특별히 검토한 사항 이외는 기초판저면에 대한 지지력은 가산하지 않는 것으로 한다.
- 말뚝기초의 설계에 있어서 1본의 말뚝에 의해 기둥을 지지하는 경우에는 하중의 편심을 고려하지 않아도 된다.
- 말뚝머리부분, 이음부, 선단부는 충분히 응력을 전달할 수 있는 것으로 하여야 한다.
- 동일 구조물에서는 지지말뚝과 마찰말뚝을 혼용해서는 안 된다.
13. 다음 그림과 같은 직사각형 단면에서 x축과 y축이 도심을 지날 때, x축에 대한 단면2차모멘트 Ix와 y축에 대한 단면2차모멘트 Iy의 비(Ix : Iy)는?
- 2 : 1
- 1 : 2
- 4 : 1
- 1 : 4
14. 철근콘크리트구조에서 콘크리트의 품질시험에 대한 설명으로 옳지 않은 것은? (단, fck는 콘크리트의 설계기준압축강도를 의미한다)
- 특별한 다른 규정이 없을 경우 fck는 재령 28일 강도를 기준으로 해야 한다. 다른 재령에 시험을 했다면, fck의 시험일자를 설계도나 시방서에 명시해야 한다.
- 콘크리트는 내구성 규정을 만족시키도록 배합해야 할 뿐만 아니라 평균 소요배합강도가 확보되도록 배합하여야 한다. 콘크리트를 생산할 때 시험실 공시체에 대해 규정한 바와 같이 fck 미만의 강도가 나오는 빈도를 최소화하여야 한다.
- 사용 콘크리트의 전체량이 40m3보다 적을 경우 책임기술자의 판단으로 만족할 만한 강도라고 인정될 때는 강도시험을 생략할 수 있다.
- 쪼갬인장강도 시험결과를 현장 콘크리트의 적합성 판단기준으로 사용할 수 있다.
15. 철근콘크리트 부재의 설계강도를 계산할 때 가장 작은 강도감소 계수를 사용하는 경우는?
- 나선철근으로 보강되지 않은 부재의 압축지배 단면
- 전단력과 비틀림모멘트를 받는 부재
- 포스트텐션 정착구역
- 인장지배 단면
16. 그림과 같이 절점 B에 내부 힌지가 설치되어 있는 구조물에서 지점 A의 수평반력의 크기와 방향은? (단, 모든 부재는 좌굴이 일어나지 않는 것으로 가정한다)
- 0.5 kN (→)
- 0
- 0.5 kN (←)
- 1 kN (←)
17. 구조용 강재의 접합 시 두 모재의 접합부에 입상의 용제, 즉 플럭스를 놓고 그 플럭스 속에서 용접봉과 모재 사이에 아크를 발생시켜 그 열로 용접하는 방법은?
- 피복아크용접(Shielded metal arc welding)
- 서브머지드아크용접(Submerged arc welding)
- 가스실드아크용접(Gas shield arc welding)
- 금속아크용접(Metal arc welding)
18. 그림과 같이 압축력을 받는 기둥의 오일러 좌굴하중에 가장 가까운 값[MN]은? (단, 압축부재의 휨강성 EI는 1MNㆍm2으로 한다)
- 4π2
- 3π2
- 2π2
- 1π2
19. 철근콘크리트구조에서 철근의 정착 및 이음에 대한 설명으로 옳지 않은 것은?
- 인장이형철근의 기본정착길이는 철근의 공칭지름과 철근의 설계기준항복강도에 비례한다.
- 압축이형철근의 정착길이는 기본정착길이에 적용 가능한 모든 보정계수를 곱하여 구하여야 한다. 다만, 이 때 구한 압축이형철근의 정착길이는 항상 200 mm 이상이어야 한다.
- 휨부재에서 서로 직접 접촉되지 않게 겹침이음된 철근은 횡방향으로 소요 겹침이음길이의 1/5 또는 150mm 중 작은 값이상 떨어지지 않아야 한다.
- 인장이형철근의 B급 겹침이음길이는 인장이형철근 정착길이의 1.3배 이상으로 하여야 한다. 그러나 150mm 이상이어야 한다.
20. 건축구조기준(KBC 2009)에서 규정된 철근콘크리트구조의 전단 철근의 형태와 간격제한에 대한 설명으로 옳지 않은 것은? (단, d는 부재의 유효깊이(mm), fck는 콘크리트의 설계기준압축강도(MPa), bw는 플랜지가 있는 부재의 복부 폭(mm), h는 부재 전체의 두께 또는 깊이(mm)를 의미한다)
- 프리스트레스트 콘크리트 부재의 전단보강에서 부재축에 직각으로 배치된 전단철근의 간격은 0.75 h 이하이어야 하고, 또한 600 mm 이하로 하여야 한다.
- 전단철근의 설계기준항복강도는 400MPa를 초과해서는 안 된다. 다만, 용접형 철망을 사용할 경우 전단철근의 설계기준항복 강도는 550MPa를 초과해서는 안 된다.
- 전단철근에 의한 공칭전단강도(Vs)가 (√fck /3) bwd를 초과하는 철근콘크리트부재 경우에는 스터럽의 최대간격을 d/2 이하로 하여야 한다.
- 철근콘크리트부재의 경우 주인장철근에 30° 이상의 각도로 구부린 굽힘철근을 전단철근으로 사용할 수 있다.
