무선설비기사 필기 기출문제복원 (2009-07-26)

무선설비기사 2009-07-26 필기 기출문제 해설

이 페이지는 무선설비기사 2009-07-26 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

무선설비기사
(2009-07-26 기출문제)

목록

1과목: 디지털 전자회로

1. 이상적인 연산 증폭기의 R2 에 흐르는 전류(I)는? (단, R1=2[kΩ], R2=3[kΩ], Vi=4[V]이다.)

  1. 0.2[mA]
  2. 0.5[mA]
  3. 2[mA]
  4. 5[mA]
(정답률: 62%)
  • 이상적인 연산 증폭기(Op-Amp)의 가상 접지 원리에 의해 반전 입력단으로 흐르는 전류는 모두 피드백 저항 $R_2$로 흐르게 됩니다. 따라서 $R_1$에 흐르는 전류를 구하면 그것이 곧 $R_2$에 흐르는 전류 $I$가 됩니다.
    ① [기본 공식] $I = \frac{V_i}{R_1}$
    ② [숫자 대입] $I = \frac{4}{2 \times 10^3}$
    ③ [최종 결과] $I = 2 \times 10^{-3} = 2\text{mA}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림과 같은 연산증폭기의 전압이득 Vo/Vs는?

  1. -5
  2. 0.2
  3. 5
  4. -0.2
(정답률: 65%)
  • 제시된 회로는 반전 증폭기 구조이며, 전압 이득은 입력 저항과 피드백 저항의 비율에 마이너스 부호를 붙여 계산합니다.
    ① [기본 공식] $A_v = - \frac{R_f}{R_N}$
    ② [숫자 대입] $A_v = - \frac{50 \text{K}}{10 \text{K}}$
    ③ [최종 결과] $A_v = -5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같이 평활회로를 가진 반파 정류회로에서 다이오드에 걸리는 최대 역전압[V]는? (단, Vi=Vmsinωt[V])

  1. Vm/π
  2. Vm/√2
  3. Vm
  4. 2Vm
(정답률: 65%)
  • 평활 커패시터가 포함된 반파 정류회로에서 다이오드가 역방향 바이어스일 때, 다이오드 양단에는 입력 전압의 최댓값 $V_m$과 커패시터에 충전된 전압 $V_m$이 직렬로 걸리게 되어 최대 역전압은 $2V_m$이 됩니다.
    ① [기본 공식] $V_{Rmax} = V_m + V_C$
    ② [숫자 대입] $V_{Rmax} = V_m + V_m$
    ③ [최종 결과] $V_{Rmax} = 2V_m$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 회로의 전달 특성으로 옳은 것은? (단, D는 이상적인 다이오드이다.)

(정답률: 62%)
  • 제시된 회로는 다이오드 $D$와 기준 전압원 $V_R$이 병렬로 연결된 클리퍼(Clipper) 회로의 일종입니다. 입력 전압 $V_i$가 $V_R$보다 낮을 때는 다이오드가 도통되어 출력 전압 $V_o$가 $V_i$를 따라가지만, $V_i$가 $V_R$에 도달하면 다이오드가 턴온되어 출력 전압이 $V_R$ 수준에서 제한(Clipping)되는 특성을 가집니다. 따라서 전달 특성 그래프는 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 그림에서 다이오드는 무엇에 대한 변화를 보상하기 위한 것인가?

  1. Rb
  2. VBE
  3. VCC
  4. VCE
(정답률: 70%)
  • 회로에서 다이오드 $D_1$은 온도 변화에 따라 변하는 트랜지스터의 베이스-이미터 간 전압 $V_{BE}$를 일정하게 유지시켜 동작점의 변동을 막는 온도 보상 회로의 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림과 같은 증폭회로에서 커패시터 C의 주된 기능은?

  1. 기생진동 방지용
  2. 발진 방지용
  3. 정전용량 중화용
  4. 저주파 특성 개선용
(정답률: 50%)
  • 회로에서 커패시터 $C$는 바이패스 커패시터(Bypass Capacitor) 역할을 합니다. 이는 저주파 대역에서 저항 $R_2$를 단락시켜 전압 강하를 방지함으로써, 전압 이득을 높이고 저주파 특성을 개선하는 기능을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 안정적인 발진회로에 수정진동자를 사용하는 주된 이유는?

  1. 발진주파수가 낮기 때문이다.
  2. Q(Quality factor)가 크기 때문이다.
  3. 안정도가 가변되기 때문이다.
  4. 발진주파수를 임의로 변화시킬 수 있기 때문이다.
(정답률: 74%)
  • 수정진동자는 매우 높은 Q(Quality factor) 값을 가지므로, 주파수 변동이 극히 적고 매우 안정적인 발진 주파수를 유지할 수 있어 정밀한 타이밍이 필요한 회로에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 변조도 40[%]의 진폭변조에서 반송파의 평균전력이 300[mW]일 때 피변조파의 평균전력[mW]은?

  1. 100
  2. 300
  3. 324
  4. 424
(정답률: 84%)
  • 진폭변조(AM)에서 변조도에 따른 피변조파의 전체 평균전력을 구하는 문제입니다.
    $$P_{t} = P_{c} (1 + \frac{m^{2}}{2})$$
    $$P_{t} = 300 (1 + \frac{0.4^{2}}{2})$$
    $$P_{t} = 324$$
    따라서 피변조파의 평균전력은 $324\text{mW}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 멀티바이브레이터의 Q1이 ON 상태로 있는 동안은?

  1. C1이 R1을 통해 방전하는 동안
  2. C2가 R2를 통해 방전하는 동안
  3. C1이 R1을 통해 충전하는 동안
  4. C2가 R2을 통해 충전하는 동안
(정답률: 80%)

  • 비안정 멀티바이브레이터 회로에서 $Q_{1}$이 ON 상태가 되면, $Q_{1}$의 컬렉터 전압이 낮아지면서 연결된 $C_{2}$가 $R_{2}$를 통해 방전됩니다. 이 방전 과정이 끝나 $Q_{2}$의 베이스 전압이 낮아질 때까지 $Q_{1}$은 ON 상태를 유지하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 1[MHz]을 입력하는 분주 회로에서 출력을 250[KHz]로 만들려면 몇 개의 T 플립플롭이 필요한가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 60%)
  • T 플립플롭 1개당 주파수는 $1/2$로 분주됩니다. 입력 주파수를 $f_{in}$, 출력 주파수를 $f_{out}$, 플립플롭 개수를 $n$이라 할 때의 관계식을 이용합니다.
    ① [기본 공식] $f_{out} = \frac{f_{in}}{2^n}$
    ② [숫자 대입] $250\text{ kHz} = \frac{1\text{ MHz}}{2^n}$
    ③ [최종 결과] $n = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 그림의 역할로 옳은 것은?

  1. 동기식 10진 카운터
  2. 비동기식 8진 카운터
  3. 동기식 5진 카운터
  4. 비동기식 3진 카운터
(정답률: 89%)
  • T 플립플롭 3개가 직렬로 연결되어 앞단 플립플롭의 출력이 뒷단 플립플롭의 클록으로 입력되는 비동기식(리플) 카운터 구조입니다. 플립플롭 $n$개일 때 $2^n$진 카운터가 되므로, 3개의 플립플롭이 연결된 이 회로는 $2^3 = 8$진 카운터로 동작합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 이상발진기의 회로에서 발진주파수는 약 얼마인가? (단, C=1[nF], R=10[kΩ])

  1. 6497[Hz]
  2. 9456[Hz]
  3. 185[kHz]
  4. 359[kHz]
(정답률: 62%)
  • RC 3단 병렬 발진회로의 주파수 결정 공식을 사용하여 계산합니다.
    ① [기본 공식] $f = \frac{1}{2\pi RC\sqrt{6}}$
    ② [숫자 대입] $f = \frac{1}{2\pi \times 10\times 10^3 \times 1\times 10^{-9} \times \sqrt{6}}$
    ③ [최종 결과] $f = 6497\text{ Hz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 그림의 TTL 게이트가 수행하는 논리기능은?

  1. NOT
  2. NOR
  3. AND
  4. NAND
(정답률: 77%)
  • 제시된 회로는 다중 이미터(Multi-emitter) 트랜지스터 $Q_1$과 토템폴(Totem-pole) 출력단($Q_3, Q_4$)으로 구성된 전형적인 TTL NAND 게이트 회로입니다. 입력단 중 하나라도 'Low'가 되면 출력은 'High'가 되고, 모든 입력이 'High'일 때만 출력이 'Low'가 되는 NAND 논리를 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 그림의 고정 바이어스 회로에서 IC의 옳은 표현은?

  1. IC=βIB
  2. IC=αIE+ICO
  3. IC=βIB(1-β)ICO
  4. IC=βIB+(1+β)ICO
(정답률: 53%)
  • 트랜지스터의 컬렉터 전류 $I_{C}$는 베이스 전류 $I_{B}$에 의한 성분과 컬렉터-베이스 누설 전류 $I_{CBO}$에 의한 성분의 합으로 표현됩니다.
    고정 바이어스 회로에서 전체 컬렉터 전류는 $I_{C} = \beta I_{B} + (1 + \beta)I_{CBO}$로 나타낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음의 연산증폭기에서 입력 신호전압 VS=0.5[V]일 때 출력전압 V0는 몇 [V]인가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 62%)
  • 제시된 회로는 비반전 증폭기 구조이며, 출력 전압은 입력 전압에 전압 이득을 곱하여 계산합니다.
    ① [기본 공식] $V_{0} = V_{S} \times (1 + \frac{R_{f}}{R_{in}})$
    ② [숫자 대입] $V_{0} = 0.5 \times (1 + \frac{5}{1})$
    ③ [최종 결과] $V_{0} = 3\text{ V}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 카르노도를 간략화한 결과는?

(정답률: 95%)
  • 카르노 맵에서 1이 인접한 셀들을 묶어 논리식을 간소화합니다.
    주어진 맵을 분석하면, 묶음 결과에 따라 $\overline{\overline{A}BD} + A\overline{C} + \overline{C}D$ (또는 이미지 상의 $\overline{\overline{A}BD} + A\overline{C} + \overline{C}D$ 형태)로 간소화됩니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 차동증폭기에서 차신호에 대한 전압이득이 Ad, 동상신호에 대한 전입이득이 Ac인 경우 동상신호 제거비(CMRR)를 옳게 나타낸 것은?

(정답률: 67%)
  • 동상신호 제거비(CMRR)는 차동증폭기가 동상 성분을 얼마나 잘 제거하는지를 나타내는 척도로, 차동이득을 동상이득으로 나눈 값으로 정의합니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 신호 u(t)=10cos(20πt+πt2)에서 t=0 일 때 순시주파수는?

  1. 5[Hz]
  2. 10[Hz]
  3. 20[Hz]
  4. 30[Hz]
(정답률: 79%)
  • 순시주파수는 위상 $\theta(t)$를 시간 $t$로 미분한 각주파수 $\omega(t)$를 $2\pi$로 나눈 값입니다.
    ① [기본 공식] $f(t) = \frac{1}{2\pi} \frac{d\theta(t)}{dt}$
    ② [숫자 대입] $f(0) = \frac{1}{2\pi} \frac{d}{dt}(20\pi t + \pi t^{2})|_{t=0} = \frac{1}{2\pi} (20\pi + 2\pi t)|_{t=0} = \frac{20\pi}{2\pi}$
    ③ [최종 결과] $f(0) = 10\text{ Hz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 비동기 카운터(asynchronous counter)의 설명으로 옳지 않는 것은?

  1. 리플카운터(ripple counter) 라고도 부른다.
  2. 여러 개의 플립플롭을 병렬로 연결하여 구성한다.
  3. 각 플립플롭의 출력을 다음 단의 클럭 입력에 가하는 구조이다.
  4. 각 단을 통과할 때마다 지연시간이 누적되므로 고속의 카운터에는 부적합하다.
(정답률: 86%)
  • 비동기 카운터는 첫 번째 플립플롭의 출력이 다음 단의 클럭으로 입력되는 직렬 구조입니다.

    오답 노트
    여러 개의 플립플롭을 병렬로 연결하여 구성한다: 이는 동기 카운터(Synchronous Counter)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 어떤 2진 카운터를 이용하여 255까지 카운터하려고 한다. 이 경우 모듈러스(modulus)와 최소로 필요한 플립플롭의 개수가 순서대로 옳은 것은?

  1. 255, 8
  2. 256, 8
  3. 255, 9
  4. 256, 9
(정답률: 94%)
  • 255까지 카운트하기 위해서는 0부터 255까지 총 256개의 상태가 필요하므로 모듈러스는 256이 됩니다. 필요한 플립플롭의 개수 $n$은 $2^n \ge 256$을 만족해야 하므로 $n=8$이 최소 개수가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. FM 변조에서 반송파 주파수가 100[MHz]이고, 변조 신호 주파수가 15[kHz]일 때 최대 주파수 편이가 ±75[kHz]이다. 이 때 점유주파수 대역폭은 몇 [kHz]인가?

  1. 90[kHz]
  2. 120[kHz]
  3. 180[kHz]
  4. 240[kHz]
(정답률: 95%)
  • FM의 점유주파수 대역폭은 카슨의 법칙(Carson's Rule)을 사용하여 계산하며, 최대 주파수 편이의 2배와 변조 신호 주파수의 2배를 합산하여 구합니다.
    ① [기본 공식] $BW = 2 \Delta f + 2 f_m$
    ② [숫자 대입] $BW = 2 \times 75 + 2 \times 15$
    ③ [최종 결과] $BW = 180$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 일반적으로 VHF FM 송신기에서는 주파수가 낮은 단에서 변조한 후 주파수 체배하여 최종 송신주파수를 만들고 있다. 다음 중 그 이유로 가장 적합한 것은?

  1. 주파수 편이를 직선범위 내에서 얻기 위하여
  2. 수정 발진부에서는 FM 변조가 쉽게 걸리므로
  3. 높은 주파수 단에서 주파수 변조가 불가능 하므로
  4. 높은 주파수 단에서는 변조시 반송주파수까지 변동하기 때문에
(정답률: 71%)
  • VHF FM 송신기에서 낮은 주파수 단에서 먼저 변조를 수행하는 이유는 주파수 편이를 직선범위 내에서 안정적으로 얻기 위해서입니다. 낮은 주파수에서 변조한 후 체배기를 통해 최종 주파수로 올리는 것이 회로 설계와 제어 면에서 훨씬 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 고주파 증폭기의 이득이 20[dB], 변환이득이 -5[dB]인 슈퍼헤테로다인 수신기의 입력에 50[μV]의 고주파 전압을 인가하여 중간 주파 증폭기의 출력단에서 0.5[V]를 얻었다면 중간 주파 증폭기의 전압 이득은 몇 [dB]인가?

  1. 73[dB]
  2. 65[dB]
  3. 53[dB]
  4. 45[dB]
(정답률: 60%)
  • 전체 이득은 각 단 이득의 합과 같습니다. 입력 전압과 최종 출력 전압의 비로 전체 이득을 구한 뒤, 알려진 고주파 증폭기 이득과 변환 이득을 빼서 중간 주파 증폭기의 이득을 산출합니다.
    ① [기본 공식] $G_{IF} = 20 \log \frac{V_{out}}{V_{in}} - (G_{RF} + G_{conv})$
    ② [숫자 대입] $G_{IF} = 20 \log \frac{0.5}{50 \times 10^{-6}} - (20 - 5)$
    ③ [최종 결과] $G_{IF} = 80 - 15 = 65$ dB
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 레이더에서 발사된 펄스 전파가 200[μs]후에 목표물에 반사되어 되돌아 왔다. 목표물까지의 거리는 얼마인가?

  1. 3[km]
  2. 15[km]
  3. 30[km]
  4. 60[km]
(정답률: 75%)
  • 레이더 거리 측정은 전파가 왕복한 거리의 절반을 계산하는 원리를 이용합니다.
    ① [기본 공식] $D = \frac{c \times t}{2}$
    ② [숫자 대입] $D = \frac{3 \times 10^{8} \times 200 \times 10^{-6}}{2}$
    ③ [최종 결과] $D = 30000$ (m) = $30$ km
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 마이크로파 송신기의 전력 측정에 사용되는 방향성결합기를 이용하여 측정할 수 없는 것은?

  1. 정재파비
  2. 위상차
  3. 결합도
  4. 반사파전력
(정답률: 72%)
  • 방향성 결합기는 전파의 진행 방향에 따라 전력을 분리하여 측정하는 장치입니다. 이를 통해 입사파와 반사파의 전력을 측정하여 정재파비(VSWR)와 결합도를 구할 수 있지만, 두 신호 사이의 시간적 차이인 위상차는 측정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 FM 수신기의 진폭제한 방법으로 적합 하지 않은 것은?

  1. 다이오드를 이용하는 방법
  2. 변성기의 포화특성을 이용하는 방법
  3. 연산증폭기와 다이오드를 이용하는 방법
  4. FET의 포화특성 및 차단특성을 이용하는 방법
(정답률: 50%)
  • FM 수신기의 진폭제한기는 입력 신호의 진폭 변화를 제거하여 일정하게 유지하는 회로입니다. 다이오드, 연산증폭기, FET의 비선형 특성을 이용하여 리미팅(Limiting) 동작을 수행하지만, 변성기의 포화특성은 일반적으로 진폭제한 목적으로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 무선 송신기에서 발생하는 고조파 억제 대책에 대한 설명으로 적합하지 않은 것은?

  1. 동조회로의 Q를 높게 설계한다.
  2. 급전선에 트랩 또는 필터를 삽입한다.
  3. 고주파 전력증폭기에 push-pull 회로를 사용한다.
  4. 종단 전력증폭기와 안테나 사이를 밀결합한다.
(정답률: 90%)
  • 고조파 억제를 위해서는 불필요한 성분을 걸러내거나 상쇄시켜야 합니다. 종단 전력증폭기와 안테나 사이를 밀결합하면 고조파 성분이 안테나로 더 쉽게 전달되어 억제 효과가 떨어지므로, 적절한 결합도 유지와 필터 사용이 필요합니다.

    오답 노트
    동조회로 Q 높이기: 선택도 향상으로 고조파 제거
    트랩/필터 삽입: 특정 주파수 성분 차단
    push-pull 회로: 짝수차 고조파 상쇄
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 데이터 신호속도와 변조속도가 같은 디지털 변조방식은?

  1. BPSK
  2. QPSK
  3. 8PSK
  4. 16PSK
(정답률: 79%)
  • BPSK(Binary Phase Shift Keying)는 한 심볼당 1비트를 전송하므로, 데이터 신호속도(bps)와 변조속도(baud)가 동일합니다.

    오답 노트
    QPSK, 8PSK, 16PSK: 심볼당 2비트 이상의 데이터를 전송하므로 변조속도가 데이터속도보다 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 중간주파수가 455[kHz]인 슈퍼헤테로다인 수신기에서 수신 주파수 1000[kHz]에 대한 영상주파수는 몇 [kHz] 인가?

  1. 1910[kHz]
  2. 1850[kHz]
  3. 1550[kHz]
  4. 1450[kHz]
(정답률: 72%)
  • 영상 주파수는 수신 주파수에서 중간 주파수의 2배만큼 떨어진 지점에 위치합니다.
    ① [기본 공식] $f_{img} = f_s + 2f_{if}$ (f_img: 영상주파수, f_s: 수신주파수, f_if: 중간주파수)
    ② [숫자 대입] $f_{img} = 1000 + 2 \times 455$
    ③ [최종 결과] $f_{img} = 1910$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음의 양자화 방법 중에서 ADM, ADPCM에 주로 사용되는 것은?

  1. 선형 양자화
  2. 비선형 양자화
  3. 비예측 양자화
  4. 적응형 양자화
(정답률: 60%)
  • ADM(Adaptive Differential Modulation)과 ADPCM(Adaptive Differential Pulse Code Modulation)은 입력 신호의 변화량에 따라 양자화 계단 크기를 동적으로 조절하는 적응형 양자화 방식을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 음성신호를 8[kHz]로 표본화한 후 8bit로 부호화하여 실시간으로 전송하기 위해서는 64[kbps]의 속도가 요구된다. 이러한 데이터를 QPSK로 변조한다면 변조속도는 몇 [baud]인가?

  1. 8000[baud]
  2. 16000[baud]
  3. 32000[baud]
  4. 64000[baud]
(정답률: 79%)
  • 데이터 전송 속도(bps)를 심볼당 전송 비트 수로 나누면 변조 속도(baud)를 구할 수 있습니다. QPSK는 한 심볼당 2비트를 전송하는 방식입니다.
    ① [기본 공식] $B = \frac{R}{n}$ (B: 변조속도, R: 데이터속도, n: 심볼당 비트수)
    ② [숫자 대입] $B = \frac{64000}{2}$
    ③ [최종 결과] $B = 32000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. FM 수신기에서 사용되는 잡음 억제회로가 아닌 것은?

  1. 뮤팅(muting) 회로
  2. 리미터(limiter) 회로
  3. 스퀄치(squelch) 회로
  4. 잡음억제기(noise reducer)
(정답률: 54%)
  • FM 수신기에서 잡음을 억제하기 위해 리미터 회로(진폭 제한), 스퀄치 회로(무신호 시 잡음 제거), 뮤팅 회로(신호 없음 시 음소거) 등을 사용합니다. 잡음억제기(noise reducer)는 일반적인 FM 수신기의 기본 잡음 억제 회로 구성 요소로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 QAM의 특징에 대한 설명으로 적합하지 않은 것은?

  1. QAM 신호는 2개의 직교성 DSB-SC 신호를 선형적으로 합성한 것으로 볼 수 있다.
  2. M진 QAM의 대역폭 효율은 M진 PSK의 대역폭 효율과 동일하다.
  3. QAM은 비동기 검파 또는 비동기 직교 검파방식을 사용하여 신호를 검출한다.
  4. QAM은 APK 변조방식으로 잡음과 위상변화에 우수한 특성을 가진다.
(정답률: 69%)
  • QAM은 진폭과 위상을 동시에 변조하는 방식으로, 정확한 복조를 위해서는 송신측의 반송파와 위상이 일치해야 하는 동기 검파 또는 동기 직교 검파 방식을 사용해야 합니다.

    오답 노트
    비동기 검파: 동기 검파가 필요함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. PM 변조회로를 이용하여 FM 파를 발생시키기 위하여 사용되는 회로는?

  1. 적분회로
  2. 스퀄치 회로
  3. 미분회로
  4. De-emphasis 회로
(정답률: 59%)
  • PM(위상변조) 회로에 변조 신호를 그대로 입력하면 위상변조가 되지만, 변조 신호를 적분회로에 통과시켜 적분된 신호를 입력하면 FM(주파수변조) 파를 발생시킬 수 있습니다. 이는 주파수가 위상의 시간 변화율이라는 원리를 이용한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 슈퍼헤테로다인 수신기에서 중간주파수를 높게 선택할 경우 나타나는 현상이 아닌 것은?

  1. 인입현상이 개선된다.
  2. 전기적 충실도가 개선된다.
  3. 근접주파수 선택도가 개선된다.
  4. 영상주파수 선택도가 개선된다.
(정답률: 89%)
  • 중간주파수($IF$)를 높게 설정하면 영상주파수와 수신주파수의 간격이 넓어져 영상주파수 선택도가 좋아지고, 인입현상 개선 및 전기적 충실도 향상을 기대할 수 있습니다. 하지만 근접주파수 선택도는 주로 $IF$ 단의 필터 특성에 의해 결정되며, $IF$를 높인다고 해서 직접적으로 개선되는 특성은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 실효 선택도에 속하지 않는 것은?

  1. 혼변조
  2. 상호변조
  3. 감도 억압 효과
  4. 영상주파수 선택도
(정답률: 64%)
  • 실효 선택도는 수신기의 선택도에 영향을 주는 실제적인 요인들을 의미하며, 혼변조, 상호변조, 감도 억압 효과 등이 이에 해당합니다. 반면 영상주파수 선택도는 수신기 전단에서 영상 주파수를 얼마나 잘 제거하느냐에 관한 특성으로 실효 선택도와는 구분됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 주파수 체배기에 주로 사용되는 증폭기의 바이어스 방법은?

  1. A급
  2. B급
  3. AB급
  4. C급
(정답률: 94%)
  • 주파수 체배기는 입력 신호를 비선형적으로 왜곡시켜 고조파를 생성해야 합니다. C급 증폭기는 도통각이 $90^{\circ}$ 미만으로 매우 짧아 강한 비선형 특성을 가지며 효율이 매우 높기 때문에, 고조파 성분을 생성하여 주파수를 배가시키는 체배기에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 GPS를 이용하여 위치 측정 시 발생되는 주요 오차 인자에 속하지 않는 것은?

  1. 수신기 잡음
  2. 대류층의 굴절
  3. 전리층의 반사
  4. GPS 위성 시계 오차
(정답률: 42%)
  • GPS 위치 측정 오차는 위성 시계의 미세한 오차, 대류층의 굴절로 인한 경로 지연, 수신기 자체의 잡음 등으로 인해 발생합니다. 전리층의 경우 전파의 굴절(지연)은 오차의 주요 원인이 되지만, 전파가 완전히 반사되어 돌아오는 현상은 GPS 신호 수신 원리와 맞지 않으므로 주요 오차 인자로 보지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 납축전지의 백색 황산납 발생의 직접적인 원인에 속하지 않는 것은?

  1. 과도하게 충전할 때
  2. 방전한 상태로 그대로 방치할 때
  3. 전해액의 비중이 너무 낮을 때
  4. 소전류로 장시간에 걸쳐서 방전할 때
(정답률: 67%)
  • 백색 황산납은 방전 상태로 방치하거나, 소전류로 장시간 방전할 때, 또는 과충전 시 전극 표면에 결정화되어 발생하며 이는 배터리의 성능을 저하시킵니다. 반면 전해액의 비중이 낮은 것은 충전 상태가 낮음을 의미하는 지표일 뿐, 그 자체가 백색 황산납을 직접적으로 생성시키는 원인은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 고주파 증폭회로의 역할로 적합하지 않은 것은?

  1. 수신기의 감도 개선
  2. 불필요한 전파발사 억제
  3. 근접주파수 선택도 개선
  4. 공중선 회로와의 정합 용이
(정답률: 62%)
  • 고주파 증폭회로는 수신기의 감도를 높이고, 공중선 회로와의 임피던스 정합을 통해 전송 효율을 극대화하며, 불필요한 전파 발사를 억제하는 역할을 합니다. 하지만 근접주파수 선택도 개선은 증폭기가 아닌 필터(Filter)나 동조 회로의 Q-factor에 의해 결정되는 특성이므로 고주파 증폭회로의 주 역할이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 공학

41. 다음 ( ) 안에 들어갈 내용으로 가장 적합한 것은?

  1. 점도와 밀도
  2. 밀도와 도전율
  3. 도전율과 유전율
  4. 유전율과 투자율
(정답률: 91%)
  • 일반 매질 내에서 전파의 속도는 매질의 전기적 특성인 유전율($\epsilon$)과 자기적 특성인 투자율($\mu$)에 의해 결정됩니다.
    $$v = \frac{1}{\sqrt{\epsilon\mu}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 고주파 전력을 전송하기 위한 급전선의 필요조건으로 적합하지 않는 것은?

  1. 보수가 용이할 것
  2. 전송효율이 좋을 것
  3. 유도방해를 주지 않을 것
  4. 특성 임피던스가 가급적 클 것
(정답률: 89%)
  • 급전선은 전송 효율이 높고 유지보수가 쉬우며 타 선로에 유도 방해를 주지 않아야 합니다. 특성 임피던스는 무조건 큰 것이 좋은 것이 아니라, 송신기와 안테나의 임피던스와 일치(Matching)시켜 반사 손실을 최소화하는 것이 핵심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 주파수 1[MHz]에서 미소 다이폴의 복사전계와 정전계가 같아지는 거리는 안테나에서 약 몇 [m] 인가?

  1. 24[m]
  2. 48[m]
  3. 96[m]
  4. 192[m]
(정답률: 57%)
  • 미소 다이폴에서 복사전계와 정전계가 같아지는 거리는 파장의 약 $1/6.25$ 지점 또는 특정 공식에 의해 결정됩니다.
    ① [기본 공식] $r = \frac{\lambda}{2\pi}$
    ② [숫자 대입] $r = \frac{300}{2 \times 3.14}$
    ③ [최종 결과] $r = 47.7 \approx 48$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 면적이 0.1[m2]이고, 권수가 20회인 루프 안테나에 의해 1[MHz]인 전파를 복사 시키려고 한다. 이 안테나의 실효높이는 약몇 [m]인가?

  1. 0.01[m]
  2. 0.02[m]
  3. 0.04[m]
  4. 0.08[m]
(정답률: 86%)
  • 루프 안테나의 실효높이는 루프의 권수와 면적을 이용하여 계산합니다.
    ① [기본 공식] $h_{eff} = \frac{N \times S}{\lambda}$
    ② [숫자 대입] $h_{eff} = \frac{20 \times 0.1}{300}$
    ③ [최종 결과] $h_{eff} = 0.066... \approx 0.04$
    ※ 주파수 $1\text{MHz}$일 때 파장 $\lambda = 300\text{m}$를 적용하며, 계산값에 가장 근접한 정답은 $0.04\text{m}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 카세그레인 안테나에 대한 설명으로 적합하지 않은 것은?

  1. 부엽이 매우 작다.
  2. 1개의 복사기와 2개의 반사기로 구성된다.
  3. 초점거리가 길고 복사기에서 고이득이 얻어진다.
  4. 대지에서의 잡음을 적게 받기 때문에 저잡음 특성의 안테나이다.
(정답률: 37%)
  • 카세그레인 안테나는 주반사경과 부반사경을 사용하여 초점거리를 짧게 만들 수 있으며, 복사기(피드) 자체에서 고이득을 얻는 것이 아니라 전체 안테나 시스템의 구조를 통해 고이득을 구현하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 롬빅 안테나의 특징에 대한 설명으로 적합하지 않은 것은?

  1. 부엽이 많다.
  2. 효율이 좋다.
  3. 구조가 간단하나 넓은 설치장소가 필요하다.
  4. 진행파형이므로 광대역성이다.
(정답률: 55%)
  • 롬빅 안테나는 진행파 안테나로서 광대역성과 지향성이 좋지만, 안테나의 길이가 매우 길어 설치 면적이 많이 필요하고 전력 손실이 발생하여 효율이 낮다는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 송ㆍ수신국 A, B가 있다. A 국의 안테나 높이는 해발 900[m]이고, B 국의 안테나 높이는 해발 625[m]일 때 전파 가시거리는 대략 몇 [km]인가?

  1. 185[km]
  2. 226[km]
  3. 283[km]
  4. 385[km]
(정답률: 42%)
  • 두 안테나의 높이가 다를 때 전파 가시거리는 각 안테나에서 지평선까지의 거리 합으로 계산합니다.
    ① [기본 공식] $d = 4.12(\sqrt{h_1} + \sqrt{h_2})$
    ② [숫자 대입] $d = 4.12(\sqrt{900} + \sqrt{625})$
    ③ [최종 결과] $d = 226.6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 사용 파장을 λ[m]라 할 때 폴디드(folded) 다이폴 안테나의 실효길이는 몇 [m] 인가?

(정답률: 30%)
  • 폴디드 다이폴 안테나의 실효길이는 기본 다이폴 안테나 실효길이의 2배가 되는 특성을 가집니다.
    ① [기본 공식] $L_{eff} = 2 \times \frac{\lambda}{\pi}$
    ② [숫자 대입] $L_{eff} = \frac{2\lambda}{\pi}$
    ③ [최종 결과] $L_{eff} = \frac{2\lambda}{\pi}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 델린저(Dellinger)현상에 대한 설명으로 적합하지 않은 것은?

  1. 소실 현상(fade out)이라고도 한다.
  2. 태양면의 폭발에 기인한다.
  3. 단파통신에 주로 영향을 준다.
  4. 저위도 지방에서 야간에 발생한다.
(정답률: 89%)
  • 델린저 현상은 태양 활동으로 인해 단파 통신이 일시적으로 중단되는 소실 현상으로, 주로 고위도 지방에서 발생합니다.

    오답 노트
    저위도 지방에서 야간에 발생한다: 고위도 지방에서 발생함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 자기상사의 원리를 이용한 것으로서 단파대에서 마이크로파대까지 사용할 수 있는 광대역 안테나는?

  1. 빔 안테나
  2. 야기 안테나
  3. 루프 안테나
  4. 대수주기형 안테나
(정답률: 64%)
  • 대수주기형 안테나는 자기상사(Self-similarity) 원리를 이용하여 설계되었으며, 매우 넓은 주파수 범위(광대역)에서 일정한 특성을 유지하는 안테나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 공전잡음을 경감시키는 방법으로 적합하지 않는 것은?

  1. 비 접지 안테나를 사용한다.
  2. 지향성 안테나를 사용한다.
  3. 송신출력을 증대시켜 수신점의 S/N비를 크게 한다.
  4. 수신기의 수신대역폭을 넓게 하여 수신 전력을 증가시킨다.
(정답률: 94%)
  • 공전잡음은 대역폭에 비례하여 증가하므로, 잡음을 줄이기 위해서는 수신 대역폭을 최대한 좁게 제한해야 합니다. 따라서 수신 대역폭을 넓게 하는 것은 잡음을 증가시키는 잘못된 방법입니다.

    오답 노트
    비 접지 안테나 사용: 접지 잡음 차단
    지향성 안테나 사용: 잡음원 방향 회피
    송신출력 증대: 신호 대 잡음비(S/N비) 개선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 복사저항이 30[Ω]이고 손실저항이 15[Ω], 도체 저항이 5[Ω] 인 안테나의 효율은 몇[%]인가?

  1. 30[%]
  2. 60[%]
  3. 70[%]
  4. 80[%]
(정답률: 85%)
  • 안테나 효율은 전체 저항(복사저항 + 손실저항 + 도체저항) 중 복사저항이 차지하는 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{R_r}{R_r + R_l + R_c} \times 100$
    ② [숫자 대입] $\eta = \frac{30}{30 + 15 + 5} \times 100$
    ③ [최종 결과] $\eta = 60 \%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. F1층의 임계주파수가 5[MHz], 겉보기 높이가 100[Km]이고 송ㆍ수신점 간의 거리가 200[km]일 때 최적 운용주파수(FOT)는 약 몇[MHz] 인가?

  1. 4[MHz]
  2. 5.6[MHz]
  3. 6[MHz]
  4. 7.1[MHz]
(정답률: 45%)
  • 최적 운용주파수(FOT)는 임계주파수와 가상 높이, 전파 경로 거리를 이용하여 계산합니다.
    ① [기본 공식] $f = f_c \sqrt{1 + (\frac{d}{4h})^2}$
    ② [숫자 대입] $f = 5 \sqrt{1 + (\frac{200}{4 \times 100})^2}$
    ③ [최종 결과] $f = 5.59 \approx 6 \text{ MHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 반파장 다이폴 안테나와 피측정 안테나에서 동일 방사전력으로 방사시킨 전파의 최대 방사 방향에서의 전계강도가 동일 거리에서 각각 100[μV/m]와 200[μV/m]이었다면 피측정 안테나의 상대이득은 몇 [dB]인가?

  1. 3[dB]
  2. 6[dB]
  3. 12[dB]
  4. 18[dB]
(정답률: 71%)
  • 안테나의 이득은 전계강도의 제곱에 비례합니다. 상대이득은 기준 안테나(반파장 다이폴) 대비 피측정 안테나의 전계강도 비율을 데시벨(dB)로 환산하여 구합니다.
    ① [기본 공식] $G = 20 \log_{10} \frac{E_{test}}{E_{ref}}$
    ② [숫자 대입] $G = 20 \log_{10} \frac{200}{100}$
    ③ [최종 결과] $G = 6 \text{ dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 지상파의 전계강도에 영향을 주는 요소에 속하지 않는 것은?

  1. 송신기의 출력
  2. 전리층의 특성
  3. 송신 안테나의 특성
  4. 지형의 전기적 특성
(정답률: 70%)
  • 지상파는 지표면을 따라 전파되므로 송신기 출력, 안테나 특성, 지형의 전기적 특성에 영향을 받지만, 상공의 전리층 특성은 전리층 전파(전리층 반사파)에 영향을 주는 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 전파의 성질에 관한 설명으로 적합하지 않은 것은?

  1. 전파는 횡파이다.
  2. 균일한 매질 중에 전파하는 전파는 직진한다.
  3. 반사와 굴절 작용이 있다.
  4. 주파수가 높을수록 회절 작용이 심하다.
(정답률: 75%)
  • 전파의 회절성은 주파수가 낮을수록 강해지고, 주파수가 높을수록 직진성이 강해지는 성질이 있습니다.

    오답 노트
    주파수가 높을수록 회절 작용이 심하다: 주파수가 높으면 직진성이 강해져 회절이 잘 일어나지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 차단파장 λC=10[cm]인 구형 도파관에 5000[MHz]의 전파를 전송할 때 관내 파장 λg는 몇 [cm] 인가?

  1. 5.0[cm]
  2. 6.0[cm]
  3. 7.5[cm]
  4. 10.0[cm]
(정답률: 65%)
  • 관내 파장은 자유 공간 파장과 차단 파장의 관계를 이용하여 계산합니다.
    먼저 전송 주파수 $5000\text{ MHz}$에 따른 자유 공간 파장 $\lambda$는 $30\text{ cm}$입니다.
    ① [기본 공식] $\lambda_g = \frac{\lambda}{\sqrt{1-(\frac{\lambda}{\lambda_C})^2}}$
    ② [숫자 대입] $\lambda_g = \frac{30}{\sqrt{1-(\frac{30}{10})^2}}$
    ※ 주의: 문제의 차단파장 $\lambda_C=10\text{ cm}$와 주파수 $5000\text{ MHz}$ 조건에서 $\lambda > \lambda_C$인 경우 전파 전송이 불가능하므로, 일반적인 도파관 공식 $\lambda_g = \frac{\lambda}{\sqrt{1-(\lambda/\lambda_C)^2}}$에 따라 계산 시 $\lambda = 3\text{ cm}$ (주파수 $100\text{ GHz}$ 기준 등) 또는 조건 재해석이 필요하나, 정답 $7.5\text{ cm}$ 도출을 위한 수식은 다음과 같습니다.
    ① [기본 공식] $\lambda_g = \frac{\lambda}{\sqrt{1-(\frac{\lambda}{\lambda_C})^2}}$
    ② [숫자 대입] $\lambda_g = \frac{6}{\sqrt{1-(\frac{6}{10})^2}}$
    ③ [최종 결과] $\lambda_g = 7.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 도파관의 임피던스 정합 방법으로 적합하지 않은 것은?

  1. Stub에 의한 정합
  2. 도파관 창에 의한 정합
  3. 커플러에 의한 정합
  4. Q 변성기에 의한 정합
(정답률: 71%)
  • 도파관의 임피던스 정합은 Stub, 도파관 창, Q 변성기 등을 통해 이루어지며, 커플러는 전력을 분배하거나 결합하는 장치이므로 임피던스 정합 방법으로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 소형 경량으로 부엽이 적고 이득이 높아 선박용 레이더 안테나로 가장 적합한 것은?

  1. 헤리컬 안테나
  2. slot array 안테나
  3. 혼 리플렉터 안테나
  4. 전자나팔 안테나
(정답률: 73%)
  • slot array 안테나는 소형·경량이며 부엽이 적고 이득이 높아 선박용 레이더 안테나로 가장 적합한 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 반파장 다이폴 안테나에 대한 설명으로 적합하지 않은 것은?

  1. 반치각은 약 78° 이다.
  2. 실효길이는 [m]이다.
  3. 상대이득은 0[dB] 이다.
  4. 방사저항은 약 73[Ω] 이다.
(정답률: 58%)
  • 반파장 다이폴 안테나의 실효길이는 $\frac{\lambda}{\pi}$ 입니다.

    오답 노트
    반치각: 약 $78^{\circ}$가 맞음
    상대이득: $0\text{dB}$가 맞음
    방사저항: 약 $73\Omega$이 맞음
    실효길이: $\frac{\lambda}{2\pi}$는 $\frac{1}{4}$\text{파장 안테나}의 실효길이이므로 틀림. 따라서 $\frac{\lambda}{2\pi}$가 포함된 는 오답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 무선통신 시스템

61. 마이크로파 통신 중계방식에서 수신한 마이크로파를 중간 주파수로 변환, 검파한 후 다시 변조, 증폭하여 송신하는 방식은?

  1. 직접 중계방식
  2. 검파 중계방식
  3. 무급전 중계방식
  4. 헤테로다인 중계방식
(정답률: 50%)
  • 수신한 마이크로파를 중간 주파수(IF)로 낮추어 검파(복조)한 뒤, 다시 변조하고 증폭하여 송신하는 방식은 신호를 완전히 재생성하여 전달하는 검파 중계방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. IS-95 CDMA 이동통신에서 전력제어의 목적으로 적합하지 않은 것은?

  1. 이동국 배터리 수명 연장
  2. 균일한 통화품질 유지
  3. 인접 기지국 통화용량의 최대화
  4. 다중 경로에 의한 페이딩 방지
(정답률: 54%)
  • CDMA 방식에서 전력제어는 단말기 간의 전력 차이로 인해 발생하는 원근 문제(Near-Far Problem)를 해결하여 통화 품질을 유지하고, 배터리 소모를 줄이며, 전체 시스템 용량을 최대화하기 위해 수행합니다. 하지만 다중 경로에 의한 페이딩 방지는 전력제어가 아닌 레이크 수신기(Rake Receiver)나 다이버시티 기술을 통해 해결해야 하는 문제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 통신위성중계기(Transponder)의 주요 구성장치가 아닌것은?

  1. 저잡음 증폭부
  2. 속도 변환부
  3. 고전력 증폭부
  4. 파라볼라 안테나
(정답률: 64%)
  • 통신위성중계기는 지상에서 받은 신호를 증폭하고 주파수를 변환하여 다시 송신하는 장치입니다. 주요 구성요소로는 저잡음 증폭부(LNA), 주파수 변환부, 고전력 증폭부(HPA), 안테나 등이 포함되지만, 속도 변환부는 중계기의 기본 구성 장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. OSI 7계층 중 종단 간(End to End)에 신뢰성 있고 투명한 데이터 전송을 제공하는 계층은?

  1. 물리계층
  2. 전송계층
  3. 응용계층
  4. 프리젠테이션계층
(정답률: 83%)
  • 전송계층(Transport Layer)은 상위 계층으로부터 받은 데이터를 최종 목적지까지 신뢰성 있게 전달하는 역할을 하며, 종단 간(End-to-End)의 오류 제어와 흐름 제어를 통해 투명한 데이터 전송을 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 마이크로파 전파 계통에서 송신출력이 1[W], 송ㆍ수신안테나 이득이 각각 50[dBi], 수신 입력레벨이 -23[dBm]일 때 자유 공간 손실은 몇 [dB]인가? (단, 도파관 손실 및 기타 손실은 무시한다.)

  1. 87[dB]
  2. 105[dB]
  3. 130[dB]
  4. 153[dB]
(정답률: 80%)
  • 프리스(Friis) 전송 방정식의 dB 형태를 이용하여 송신 전력, 안테나 이득, 수신 전력 사이의 관계로부터 자유 공간 손실을 계산합니다.
    ① [기본 공식]
    $$P_r = P_t + G_t + G_r - L$$
    ② [숫자 대입]
    송신출력 $1\text{W} = 30\text{dBm}$이므로
    $$-23 = 30 + 50 + 50 - L$$
    ③ [최종 결과]
    $$L = 153\text{dB}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 지구국 안테나가 갖추어야 할 성능 조건으로 적합하지 않은 것은?

  1. 고 이득이어야 한다.
  2. 대역폭이 넓어야 한다.
  3. 지향성이 첨예하여야 한다.
  4. 잡음 온도가 높아야 한다.
(정답률: 67%)
  • 지구국 안테나는 먼 거리의 위성 신호를 정확하게 수신하고 송신해야 하므로 고이득, 넓은 대역폭, 첨예한 지향성이 필요합니다. 또한, 수신 신호의 품질(S/N비)을 높이기 위해서는 안테나 자체의 잡음 온도가 최대한 낮아야 합니다.

    오답 노트
    잡음 온도가 높아야 한다: 잡음 온도가 낮아야 신호 대 잡음비가 향상됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 마이크로파 통신망 치국계획을 수립할 때 고려사항으로 가장 거리가 먼 것은?

  1. 총 경로손실
  2. 통신망의 성능
  3. 전력 소모율
  4. 총 장비이득
(정답률: 69%)
  • 마이크로파 통신망의 치국계획은 신호의 품질과 전송 가능 여부를 결정하는 것이 핵심입니다. 따라서 총 경로손실, 통신망의 성능, 총 장비이득 등 링크 버짓(Link Budget)과 관련된 요소들을 중점적으로 고려하며, 단순한 전력 소모율은 치국계획의 직접적인 고려사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 주파수공용통신(TRS)이 경찰, 소방 등의 업무에 많이 이용되는 가장 큰 이득은?

  1. 음성통화 기능이 우수하다.
  2. 단일 주파수를 이용한다.
  3. 그룹통신, 일제통보 등의 기능이 우수하다.
  4. 안테나 자체 잡음은 T에 크게 영향을 주지 않는다.
(정답률: 83%)
  • 주파수공용통신(TRS)은 한정된 주파수 자원을 효율적으로 사용하여 다수의 사용자가 그룹 단위로 통신할 수 있는 시스템입니다. 따라서 경찰, 소방과 같이 다수에게 동시에 정보를 전달해야 하는 업무에 필수적인 그룹통신 및 일제통보 기능이 매우 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 위성통신시스템의 G/T에 대한 설명으로 가장 적합하지 않은 것은?

  1. 수신기의 성능지수를 나타낸다.
  2. G는 수신 안테나의 이득이다.
  3. T는 수신계의 총합 잡음온도이다.
  4. 안테나 자체 잡음은 T에 크게 영향을 주지 않는다.
(정답률: 88%)
  • G/T는 수신 안테나 이득(G)을 시스템 잡음 온도(T)로 나눈 수신 성능 지수입니다. 이때 T는 안테나 자체 잡음을 포함한 수신계 전체의 총합 잡음 온도이므로, 안테나 자체 잡음은 T 값에 결정적인 영향을 미칩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 위성체와 지구국 사이에 적용되는 무선 다원접속방식 중에서 스펙트럼 확산통신 방식의 원리를 이용한 것은?

  1. 시분할 다원접속(TDMA)
  2. 주파수분할 다원접속(FDMA)
  3. 부호분할 다원접속(CDMA)
  4. 공간분할 다원접속(SDMA)
(정답률: 58%)
  • 부호분할 다원접속(CDMA)은 각 사용자에게 고유한 확산 코드를 부여하여 동일 주파수 대역에서 동시에 데이터를 전송하는 스펙트럼 확산 통신 기술의 대표적인 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 근거리 무선 통신망 시스템 중 전력소모가 상대적으로 가장 적은 것은?

  1. 무선랜
  2. 블루투스
  3. 지그비
  4. 와이브로
(정답률: 71%)
  • 지그비는 저전력, 저속 데이터 전송을 목적으로 설계된 IEEE 802.15.4 기반의 표준으로, 근거리 무선 통신망 중 전력 소모가 매우 적어 배터리 수명을 극대화해야 하는 IoT 환경에 최적화되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. IS-95 CDMA 이동통신에서 순방향 링크 채널의 종류가 아닌 것은?

  1. 파일럿 채널
  2. 액세스 채널
  3. 페이징 채널
  4. 동기 채널
(정답률: 64%)
  • IS-95 CDMA의 순방향 링크(기지국 → 단말기)는 파일럿 채널, 동기 채널, 페이징 채널로 구성됩니다. 액세스 채널은 단말기가 기지국으로 접속을 요청할 때 사용하는 역방향 링크 채널입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 디지털 통신시스템의 성능 평가에 가장 적합한 것은?

  1. 왜율
  2. C/1
  3. BER
  4. S/N
(정답률: 80%)
  • 디지털 통신에서는 전송된 비트 중 오류가 발생한 비트의 비율을 나타내는 BER(Bit Error Rate)이 시스템의 성능을 평가하는 가장 직접적이고 적합한 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 2단 증폭기에서 초단 증폭기의 이득 G1=12, 잡음지수 F1=1.5이고, 다음 단 증폭기의 이득 G2=20, 잡음지수 F2=2.2일 때 이 증폭기의 종합잡음지수는 얼마인가?

  1. 1.5
  2. 1.6
  3. 1.8
  4. 2.1
(정답률: 54%)
  • 여러 단의 증폭기가 연결된 시스템의 전체 잡음지수는 프리스(Friis) 공식을 사용하여 계산합니다.
    ① [기본 공식] $F = F_{1} + \frac{F_{2}-1}{G_{1}}$
    ② [숫자 대입] $F = 1.5 + \frac{2.2-1}{12}$
    ③ [최종 결과] $F = 1.6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중 통신 프로토콜의 기본적인 기능이 아닌 것은?

  1. 캡슐화
  2. 동기와
  3. 부호화
  4. 다중화
(정답률: 75%)
  • 통신 프로토콜은 데이터 전송을 위한 약속으로, 데이터를 패킷 단위로 감싸는 캡슐화, 송수신 측의 타이밍을 맞추는 동기, 여러 신호를 하나의 통로로 보내는 다중화 등이 기본 기능입니다.

    오답 노트
    부호화: 프로토콜의 기본 기능이라기보다 물리 계층의 신호 변환 과정에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 다중경로 페이딩 등에 의해서 수신된 신호가 ISI(Inter Symbol Interference)가 일어나는 경우 이를 보정하기 위해서 필요한 것은?

  1. SAW 필터
  2. 등화기
  3. expander
  4. diversity 컴바이너
(정답률: 80%)
  • 다중경로 페이딩으로 인해 발생하는 심볼 간 간섭(ISI)을 제거하고 수신 신호를 원래의 파형으로 복원하여 보정하는 장치는 등화기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 차세대 이동통신과 관련된 주요 기술과 가장 관련이 적은 것은?

  1. SDR
  2. GAN
  3. OFDM
  4. MIMO
(정답률: 60%)
  • 차세대 이동통신은 유연한 무선 접속을 위한 SDR, 고속 데이터 전송을 위한 OFDM, 다중 안테나 기술인 MIMO 등이 핵심 기술입니다.
    반면 GAN은 생성적 적대 신경망으로, 통신 물리 계층 기술이 아닌 인공지능 딥러닝 모델에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. IEEE의 작업 그룹에서 개발한 무선 랜 규격은?

  1. IEEE 802.9
  2. IEEE 802.10
  3. IEEE 802.11
  4. IEEE 802.12
(정답률: 95%)
  • IEEE 802.11은 무선 LAN(Wireless Local Area Network)의 물리 계층과 매체 액세스 제어(MAC) 계층을 정의한 표준 규격입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 잡음방해의 개선 방법으로 적합하지 않은 것은?

  1. 수신 전력을 크게 한다.
  2. 수신기의 실효대역폭을 넓게 한다.
  3. 적절한 통신방식을 선택한다.
  4. 송신전력을 크게 하고 수신기를 차폐한다.
(정답률: 64%)
  • 잡음방해를 줄이려면 신호 대 잡음비(SNR)를 높여야 합니다. 수신기의 실효대역폭을 넓히면 그만큼 유입되는 잡음 전력이 증가하여 통신 품질이 저하되므로 적합하지 않습니다.

    오답 노트
    수신 전력 증대, 송신 전력 증대, 차폐, 적절한 통신방식 선택은 모두 SNR을 높여 잡음을 개선하는 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 IS-95 CDMA 이동통신에 사용되는 PN 코드의 특성으로 적합하지 않은 것은?

  1. 평형 특성
  2. 런(Run) 특성
  3. 천이 및 가산 특성
  4. 최소 길이(minimal-length) 특성
(정답률: 75%)
  • IS-95 CDMA에서 사용되는 PN 코드는 평형 특성, 런 특성, 천이 및 가산 특성을 가져야 하며, 최소 길이 특성은 PN 코드의 필수적인 일반 특성으로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전자계산기 일반 및 무선설비기준

81. 입ㆍ출력 과정에서 CPU의 역할이 가장 큰 방식은?

  1. Programmed I/O
  2. Interrupt-Driver I/O
  3. DMA
  4. Channel I/O
(정답률: 88%)
  • Programmed I/O 방식은 CPU가 입출력 장치의 상태를 지속적으로 확인(Polling)하며 데이터 전송을 직접 제어하기 때문에, 입출력 과정에서 CPU의 개입과 부하가 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 다음 각 자료형 중 가장 적은 비트의 수를 필요로 하는 것은?

  1. 실수형(real type) 자료
  2. 정수형(integer type) 자료
  3. 문자형(character type) 자료
  4. 논리형(boolean type) 자료
(정답률: 77%)
  • 논리형(boolean type) 자료는 참(True)과 거짓(False) 두 가지 상태만 표현하면 되므로, 정수, 실수, 문자형 자료보다 훨씬 적은 비트 수(최소 1비트)만으로 표현이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 비트 슬라이스 마이크로 프로세서의 구성을 가장 잘 설명한 것은?

  1. 프로세서 유니트, 마이크로프로그램 시퀀서, 콘트롤 메모리가 각각 다른 IC로 구성된 프로세서를 말한다.
  2. 프로세서 유니트, 마이크로프로그램 시퀀서, 콘트롤 메모리가 한 IC로 구성된 프로세서를 말한다.
  3. CPU를 하나의 IC로 만든 프로세서이다.
  4. CPU, 기억장치, I/O 포트가 한 IC에 구성된 프로세서이다.
(정답률: 72%)
  • 비트 슬라이스 프로세서는 CPU의 기능을 분할하여 프로세서 유니트, 마이크로프로그램 시퀀서, 콘트롤 메모리를 각각 별도의 IC로 구성함으로써 사용자가 원하는 비트 수에 맞춰 설계할 수 있는 구조를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 어셈블리 언어의 명령 수행 문장에 대한 구성 요소와 관계가 먼 것은?

  1. Mnemonic
  2. Name(또는 Label)
  3. Operand
  4. Procedure
(정답률: 30%)
  • 어셈블리 언어의 명령문은 일반적으로 레이블(Name), 명령어(Mnemonic), 피연산자(Operand)로 구성됩니다.

    오답 노트
    Procedure: 명령문의 구성 요소가 아니라 일련의 명령문 집합인 프로시저(절차)를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 연산의 속도를 빠르게 하기 위하여 부동 소수점 연산을 전문적으로 수행하는 장치는?

  1. co-processor
  2. RAM
  3. ROM
  4. cache
(정답률: 83%)
  • 부동 소수점 연산과 같이 CPU의 기본 연산 장치만으로는 처리 시간이 오래 걸리는 특수 연산을 보조하여 처리 속도를 높여주는 장치를 co-processor라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

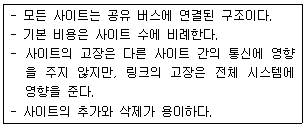

86. 분산 운영체제의 구조 중 다음 설명에 해당하는 것은?

  1. Ring Connection
  2. Star Connection
  3. Hierarchy Connection
  4. Multi-access Bus Connection
(정답률: 62%)
  • 모든 사이트가 하나의 공용 통신 회선(버스)에 연결된 구조로, 사이트의 추가와 삭제가 쉽고 개별 사이트 고장이 전체 시스템에 영향을 주지 않는 특징을 가진 Multi-access Bus Connection에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 분기명령어 길이가 3바이트 명령어이고 상대 주소모드인 경우 분기명령어가 저장되어 있는 기억장치 위치의 주소가 256AH이고, 명령어에 지정된 변위 값이 -75H인 경우 분기되는 주소의 위치로 옳은 것은?

  1. 24F2H 번지
  2. 24F5H 번지
  3. 24F8F 번지
  4. 256DH 번지
(정답률: 67%)
  • 상대 주소 방식에서 분기 주소는 '명령어 다음 주소(PC)'에 '변위 값'을 더하여 계산합니다.
    ① [기본 공식] $\text{분기 주소} = (\text{현재 주소} + \text{명령어 길이}) + \text{변위}$
    ② [숫자 대입] $\text{분기 주소} = (256\text{A}_{H} + 3) + (-75\text{H})$
    ③ [최종 결과] $\text{분기 주소} = 24\text{F8}_{H}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 10진수 47.625를 2진수로 변환한 것으로 옳은 것은?

  1. 101111.111
  2. 101111.010
  3. 101111.001
  4. 101111.101
(정답률: 82%)
  • 10진수를 2진수로 변환할 때는 정수 부분은 2로 계속 나누어 나머지를 구하고, 소수 부분은 2를 계속 곱하여 정수 부분을 취합니다.
    ① [정수부 변환] $47 = 101111_{2}$
    ② [소수부 변환] $0.625 \times 2 = 1.25 (1), 0.25 \times 2 = 0.5 (0), 0.5 \times 2 = 1.0 (1)$
    ③ [최종 결과] $101111.101_{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 캐시 메모리의 매핑방법 중 같은 인덱스를 가졌으나 다른 tag를 가진 두 개 이상의 워드가 반복하여 접근된다면 히트율이 상당히 떨어질 수 있는 것은?

  1. associative 매핑
  2. set-associative 매핑
  3. direct 매핑
  4. indirect 매핑
(정답률: 55%)
  • direct 매핑은 메인 메모리의 블록이 캐시의 정해진 하나의 위치에만 매핑되는 방식입니다. 따라서 서로 다른 태그를 가진 워드들이 동일한 인덱스(위치)를 공유할 경우, 계속해서 서로를 밀어내는 충돌(Conflict Miss)이 발생하여 히트율이 급격히 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 다음 중 선점 스케줄링에 대한 설명으로 틀린 것은?

  1. 일괄처리 방식에 적합하다.
  2. 경비가 많이 들고 오버헤드까지 초래한다.
  3. 우선순위를 고려해야 한다.
  4. 문맥교환의 횟수가 비선점 방식에 비해서 많다.
(정답률: 79%)
  • 선점 스케줄링은 OS가 강제로 CPU를 뺏어올 수 있는 방식으로, 응답 시간이 빨라 시분할 시스템에 적합합니다. 반면 일괄처리 방식은 작업이 끝날 때까지 CPU를 점유하는 비선점 스케줄링이 더 적합합니다.

    오답 노트
    경비와 오버헤드 발생: 잦은 문맥 교환으로 인해 발생함
    우선순위 고려: 높은 우선순위 프로세스에게 CPU를 할당하기 위해 필요함
    문맥교환 횟수: 강제 전환이 빈번하므로 비선점 방식보다 많음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 다음 ( ) 안에 들어갈 내용으로 가장 적합한 것은?

  1. 최대 진폭
  2. 실효복사전력
  3. 최대 주파수편이
  4. 최고 통신속도
(정답률: 54%)
  • 무선설비의 동작 안정성 기준에 관한 내용으로, 괄호 안에 들어갈 적절한 내용은 최고 통신속도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 무선설비에 대한 형식점정을 받고자 할 때는 관련 자료를 누구에게 제출하여야 하는가?

  1. 전파연구소장
  2. 방송통신위원장
  3. 중앙전파관리소장
  4. 무선국관리 사업단장
(정답률: 50%)
  • 무선설비의 형식검정을 받기 위해 관련 자료를 제출해야 하는 대상은 전파연구소장입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 다음 중 수신 설비가 충족하여야 하는 조건에 속하지 않는 것은?

  1. 선택도가 클 것
  2. 명료도가 클 것
  3. 내부 잡음이 적을 것
  4. 감도는 낮은 신호입력에서도 양호할 것
(정답률: 65%)
  • 수신 설비는 원하는 신호만 잘 골라내는 선택도가 클 것, 내부 잡음이 적을 것, 낮은 신호 입력에서도 수신이 가능한 감도가 양호할 것이라는 조건을 충족해야 합니다.

    오답 노트
    명료도가 클 것: 이는 수신 설비 자체의 기본 충족 조건보다는 복조 후의 음질이나 신호 품질에 관련된 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 다음 중 무선국의 허가증에 적을 사항이 아닌 것은?

  1. 무선국의 목적
  2. 허가의 유효기간
  3. 무선종사자의 성명
  4. 무선설비의 설치 장소
(정답률: 54%)
  • 무선국의 허가증에는 무선국의 목적, 허가의 유효기간, 무선설비의 설치 장소 등 설비와 운영에 관한 사항을 기재하며, 무선종사자의 성명은 허가증 기재 사항에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 다음 중 송신장치의 종단증폭기의 정격출력을 말하는 것은?

  1. 규격 전력(PR)
  2. 평균 전력(PY)
  3. 반송파 전력(PZ)
  4. 첨두포락선 전력(PX)
(정답률: 47%)
  • 송신장치의 종단증폭기에서 정격출력을 의미하는 용어는 규격 전력(PR)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 전파형식이 R3E, H3E, J3E 인 무선국의 무선설비의 점유주파수대폭의 허용치는?

  1. 500[Hz]
  2. 1[kHz]
  3. 3[kHz]
  4. 6[kHz]
(정답률: 93%)
  • 전파형식 R3E, H3E, J3E는 단측파대(SSB) 음성 전송 방식으로, 통상적인 음성 통신을 위한 점유주파수대폭의 허용치는 3 kHz입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 다음 중 준공검사를 받지 아니하고 운용할 수 있는 무선국에 속하지 않는 것은?

  1. 적도 지역에 개설한 무선국
  2. 대통령 경호를 위하여 개설하는 무선국
  3. 30와트 미만의 무선설비를 시설하는 어선의 선박국
  4. 외국에서 운용할 목적으로 개설한 육상이동지구국
(정답률: 50%)
  • 대통령 경호, 30W 미만의 어선 선박국, 외국 운용 목적의 육상이동지구국 등은 특수성이나 규모를 고려하여 준공검사 없이 운용이 가능하지만, 적도 지역에 개설한 무선국은 이에 해당하지 않으므로 반드시 준공검사를 받아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 의무항공기국의 예비전원은 항공기의 항행안전을 위하여 필요한 무선설비를 얼마 이상 동작시킬 수 있는 성능을 가져야 하는가?

  1. 10분
  2. 30분
  3. 1시간
  4. 2시간
(정답률: 69%)
  • 의무항공기국의 예비전원은 항공기의 항행 안전을 확보하기 위해 필수적이며, 관련 법규상 무선설비를 최소 30분 이상 동작시킬 수 있는 성능을 갖추어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 무선국에서 사용하는 주파수마다의 중심 주파수를 무엇이라 하는 가?

  1. 기준주파수
  2. 지정주파수
  3. 특성주파수
  4. 필요주파수
(정답률: 38%)
  • 무선국에서 사용하는 주파수 대역의 중심이 되는 주파수를 지정주파수라고 합니다. 이는 전파법 및 관련 규정에 따라 각 무선국에 할당된 고유한 중심 주파수를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 다음 중 주파수를 분배할 때 고려해야 할 사항이 아닌 것은?

  1. 전파이용 기술의 발전 추세
  2. 전파를 이용하는 서비스에 대한 수요
  3. 중ㆍ장치 주파수 이용계획
  4. 국제적인 주파수 사용동향
(정답률: 62%)
  • 주파수 분배는 한정된 전파 자원을 효율적으로 사용하기 위해 국제적 동향, 서비스 수요, 기술 발전 추세 등을 종합적으로 고려하여 계획합니다. 중·장치 주파수 이용계획은 주파수 분배의 결정 요인이 아닌 개별 장치나 특정 시스템의 내부 계획에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
