컴퓨터응용가공산업기사 필기 기출문제복원 (2011-06-12)

컴퓨터응용가공산업기사
(2011-06-12 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 연삭숫돌의 연삭조건과 입도(grain size)의 관계를 옳게 표시한 것은?

  1. 연하고 연성이 있는 재료의 연삭 : 고운입도
  2. 다듬질 연삭 또는 공구의 연삭 : 고운입도
  3. 경도가 높고 메진 일감의 연삭 : 거친입도
  4. 숫돌과 일감의 접촉면이 작을 때 : 거친입도
(정답률: 64%)
  • 정답은 "다듬질 연삭 또는 공구의 연삭 : 고운입도"입니다. 이유는 다듬질 연삭이나 공구의 연삭은 정밀한 작업이 필요하기 때문에 고운 입도의 연삭숫돌이 필요하며, 고운 입도의 연삭숫돌을 사용하면 부드러운 연마가 가능해져서 정밀한 작업이 가능해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 테이블이 수평면 내에서 회전하는 것으로 공구의 길이방향 이송이 수직으로 되어 있고 대형 중량물을 깎는데 쓰이는 선반은?

  1. 수직선반
  2. 크랭크축선반
  3. 공구선반
  4. 모방선반
(정답률: 85%)
  • 이 공구는 대형 중량물을 깎는데 쓰이기 때문에 공구의 길이방향 이송이 수직으로 되어 있어야 합니다. 따라서 "수직선반"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 주요 공작기계의 일반적인 일감 운동에 대한 설명으로 틀린 것은?

  1. 밀링머신 : 일감을 고정하여 이송한다.
  2. 선반 : 일감을 고정하여 회전시킨다.
  3. 보링머신 : 일감을 고정하고 이송한다.
  4. 드릴링머신 : 일감을 고정하고 회전시킨다.
(정답률: 80%)
  • 정답은 "드릴링머신 : 일감을 고정하고 회전시킨다." 이다.

    드릴링머신은 일감을 고정하고 회전시켜서 드릴링 작업을 수행한다. 이에 반해, 밀링머신은 일감을 고정하고 이송하여 밀링 작업을 수행하고, 선반은 일감을 고정하고 회전시켜서 터닝 작업을 수행한다. 보링머신은 일감을 고정하고 이송하여 보링 작업을 수행한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 밀링머신에서 커터 지름이 120mm, 한 날 당 이송이 0.1mm, 커터 날수가 4날, 회전수가 900rpm 일 때 절삭속도는 약 몇 m/min 인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 33.9 m/min
  2. 113 m/min
  3. 214 m/min
  4. 339 m/min
(정답률: 65%)
  • 절삭속도는 다음과 같이 계산할 수 있습니다.

    절삭속도 = 커터 지름 × π × 회전수 ÷ 1000

    = 120 × 3.14 × 900 ÷ 1000

    = 339.12 (m/min)

    따라서, 정답은 "339 m/min" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 밀링머신에서 주축의 회전운동을 직선 왕복운동으로 변화시키고 바이트를 사용하는 부속장치는?

  1. 수직밀링 장치
  2. 슬로팅 장치
  3. 래크절삭 장치
  4. 회전 테이블 장치
(정답률: 75%)
  • 슬로팅 장치는 밀링머신의 주축 회전운동을 직선 왕복운동으로 변화시키는 부속장치 중 하나입니다. 이 장치는 바이트를 사용하여 작업물의 특정 부분을 절삭하거나 홈을 만들 수 있습니다. 따라서 슬로팅 장치는 밀링머신에서 다양한 형태의 절삭 작업을 수행하는 데 필수적인 부속장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 재질이 W, Cr, V, Co 등을 주성분으로 하는 바이트는?

  1. 합금공구강 바이트
  2. 고속도강 바이트
  3. 초경합금 바이트
  4. 세라믹바이트
(정답률: 72%)
  • 재질이 W, Cr, V, Co 등을 주성분으로 하는 바이트는 고속도강 바이트이다. 이는 이들 원소들이 경도와 내마모성이 뛰어나기 때문에 고속 절삭에 적합하며, 높은 인장강도와 내식성을 가지고 있어 고온에서도 안정적으로 사용할 수 있다. 따라서 고속 절삭용 공구 등에 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 창성법에 의한 기어 절삭에 사용하는 공구가 아닌 것은?

  1. 래크커터
  2. 호브
  3. 피니언 커터
  4. 브로치
(정답률: 77%)
  • 창성법은 기어를 절삭하는 방법 중 하나인데, 이 방법은 회전하는 기어와 함께 회전하는 공구를 이용하여 절삭하는 방법입니다. 따라서 회전하지 않는 공구인 브로치는 창성법에 의한 기어 절삭에 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 수공구에 의한 재해의 원인 중 옳지 않은 것은?

  1. 사용법이 올바르지 못했다.
  2. 사용하는 공구를 잘못 선정했다.
  3. 사용전의 점검, 손질이 충분했다.
  4. 공구의 성능을 충분히 알고 있지 못했다.
(정답률: 85%)
  • 수공구에 의한 재해의 원인 중 옳지 않은 것은 "사용전의 점검, 손질이 충분했다." 이다. 이유는 사용전의 점검과 손질이 충분하다면 공구의 안전성을 높일 수 있기 때문이다. 따라서 이 보기는 잘못된 내용이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 고속회전 및 정밀한 이송기구를 갖추고 있으며, 정밀도가 높고 표면 거칠기가 우수한 실린더, 커넥팅 로드, 베어링면 등의 가공에 가장 적합한 보링 머신은?

  1. 수직 보링 머신
  2. 정밀 보링 머신
  3. 보통 보링 머신
  4. 코어 보링 머신
(정답률: 83%)
  • 정밀 보링 머신은 고속회전 및 정밀한 이송기구를 갖추고 있어서 정밀도가 높고 표면 거칠기가 우수한 실린더, 커넥팅 로드, 베어링면 등의 가공에 가장 적합합니다. 따라서 이러한 부품들을 가공하는 공정에서는 정밀 보링 머신이 가장 효과적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 각도, 가공, 드릴의 홈가공, 기어의 치형가공, 나선가공을 할수 있는 공작 기계는 어느 것인가?

  1. 선반(Lathe)
  2. 보링 머신(Boring Machine)
  3. 브로칭 머신(Broaching Machine)
  4. 밀링머신(Milling Machine)
(정답률: 51%)
  • 밀링머신은 회전하는 칼날을 이용하여 각도, 가공, 드릴의 홈가공, 기어의 치형가공, 나선가공 등 다양한 가공 작업을 할 수 있습니다. 따라서 다른 보기인 선반, 보링 머신, 브로칭 머신보다 더 다양한 작업을 수행할 수 있으며, 가공의 범위가 더 넓습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 어떤 도면에서 편심량을 4mm로 주어졌을 때, 실제 다이얼 게이지의 눈금의 변위량은 얼마로 나타나야하는가?

  1. 2mm
  2. 4mm
  3. 8mm
  4. 0.5mm
(정답률: 66%)
  • 편심량은 다이얼 게이지의 중심축에서 측정 대상까지의 거리를 의미합니다. 따라서 편심량이 4mm일 때, 다이얼 게이지의 눈금은 측정 대상까지의 거리를 4mm만큼 과대평가하게 됩니다. 즉, 실제 측정 대상까지의 거리는 다이얼 게이지의 눈금이 나타내는 거리보다 4mm만큼 작아집니다. 따라서 실제 다이얼 게이지의 눈금의 변위량은 8mm가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 선반에 의한 절삭 가공에서 이송(feed)과 관계가 없는 것은?

  1. 단위는 회전당 이송(mm/rev)으로 나타낸다.
  2. 일감의 매 회전마다 바이트가 이동되는 거리를 의미한다.
  3. 이론적으로는 이송이 작을수록 표면 거칠기가 좋아진다.
  4. 바이트로 일감 표면으로부터 절삭해 들어가는 깊이를 말한다.
(정답률: 68%)
  • 정답은 "바이트로 일감 표면으로부터 절삭해 들어가는 깊이를 말한다."입니다. 이유는 이송은 바이트가 일감의 표면을 따라 이동하는 거리를 나타내는 반면, 절삭 깊이는 바이트가 일감 표면으로부터 얼마나 깊이 절삭하는지를 나타내는 것이기 때문입니다. 이송과는 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 기계의 안전장치에 속하지 않는 것은?

  1. 리미트 스위치(limit switch)
  2. 방책(防柵)
  3. 초음파 센서
  4. 헬멧(helmet)
(정답률: 88%)
  • 헬멧은 기계의 안전장치가 아닙니다. 헬멧은 사람의 머리를 보호하기 위한 개인 보호 장비입니다. 반면, 리미트 스위치, 방책, 초음파 센서는 기계의 운전 중 안전을 유지하기 위한 기계 안전장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 외부 컴퓨터에서 작성한 NC 프로그램을 CNC 공작기계에 송·수신하면서 가공하는 방식은?

  1. NC
  2. CNC
  3. DNC
  4. FMS
(정답률: 64%)
  • DNC는 "Direct Numerical Control"의 약어로, 외부 컴퓨터에서 작성한 NC 프로그램을 공작기계에 직접 송·수신하여 가공하는 방식을 말합니다. 이는 NC와 CNC와는 달리 중간에 인간의 개입 없이 자동으로 프로그램을 전송하고 실행할 수 있어 생산성과 정확성이 높아지는 장점이 있습니다. 따라서 이 문제에서는 DNC가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 공작기계에서 절삭을 위한 세 가지 기본운동에 속하지 않는 것은?

  1. 절삭운동
  2. 이송운동
  3. 회전운동
  4. 위치조정운동
(정답률: 64%)
  • 회전운동은 공작기계에서 절삭을 위한 기본운동 중에 속하지 않습니다. 이유는 회전운동은 회전축을 중심으로 물체가 회전하는 운동이지만, 절삭운동은 회전운동과는 다른 축을 기준으로 물체를 절단하는 운동입니다. 이송운동은 물체를 이동시키는 운동이며, 위치조정운동은 물체의 위치를 조정하는 운동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 평면연삭기에서 연삭숫돌의 원주 속도 v =2500m/min이고, 연삭저항 F = 150 N이며 연삭기에 공급된 연삭동력이 10kW일 때 연삭기의 효율은 약 얼마인가?

  1. 53 %
  2. 63 %
  3. 73 %
  4. 83 %
(정답률: 44%)
  • 연삭기의 효율은 출력 / 입력으로 계산할 수 있습니다. 여기서 출력은 연삭숫돌이 작업하는 물체에 가해지는 일의 양, 즉 Fv입니다. 입력은 공급된 연삭동력, 즉 10kW입니다.

    따라서 연삭기의 효율은 (Fv) / (공급된 연삭동력)로 계산할 수 있습니다. 여기서 F는 150N, v는 2500m/min, 공급된 연삭동력은 10kW입니다.

    (Fv) / (공급된 연삭동력) = (150N * 2500m/min) / (10kW) = 37.5

    따라서 연삭기의 효율은 37.5%입니다. 이는 주어진 보기 중에서 "63 %"과 다릅니다. 따라서 "63 %"은 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 KS B 0161에 규정된 표면거칠기 표시 방법이 아닌것은?

  1. 최대 높이(Ry)
  2. 10점 평균 거칠기(Rz)
  3. 산술 평균 거칠기(Ra)
  4. 제곱 평균 거칠기(Rrms)
(정답률: 77%)
  • 정답: "최대 높이(Ry)"

    이유: KS B 0161에서는 표면거칠기를 측정하는 방법으로 "제곱 평균 거칠기(Rrms)", "산술 평균 거칠기(Ra)", "10점 평균 거칠기(Rz)"를 규정하고 있습니다. 하지만 "최대 높이(Ry)"는 규정되어 있지 않습니다. 제곱 평균 거칠기(Rrms)는 표면의 거칠기를 측정하는 방법 중 하나로, 표면의 모든 고점과 저점을 고려하여 계산된 값입니다. 이에 비해, 10점 평균 거칠기(Rz)는 표면에서 가장 높은 10개의 점과 가장 낮은 10개의 점을 제외한 나머지 점들의 평균값을 계산한 것이며, 산술 평균 거칠기(Ra)는 표면의 모든 점들의 평균값을 계산한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 직경(외경)을 측정하기에 부적합한 공구는?

  1. 철자
  2. 그루브 마이크로미터
  3. 버니어 캘리퍼스
  4. 지시 마이크로미터
(정답률: 75%)
  • 그루브 마이크로미터는 주로 홈이나 그루브와 같은 좁은 공간에서 측정하는 데 사용되며, 직경(외경)을 측정하기에는 부적합합니다. 따라서 정답은 그루브 마이크로미터입니다. 반면에 철자, 버니어 캘리퍼스, 지시 마이크로미터는 모두 직경(외경)을 측정하는 데에 적합한 공구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 녹색 탄화규소 연삭숫돌을 표시하는 것은?

  1. A 숫돌
  2. GC 숫돌
  3. WA 숫돌
  4. F 숫돌
(정답률: 78%)
  • 녹색 탄화규소 연삭숫돌은 GC 숫돌이다. 이는 녹색 탄화규소가 연마재료로 사용되어 제작된 숫돌이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 호닝가공의 특징이 아닌 것은?

  1. 발열이 크고 경제적안 정밀가공이 가능하다.
  2. 전 가공에서 발생한 진직도, 진원도, 테이퍼 등을 수정 할수 있다.
  3. 표면 거칠기를 좋게 할 수 있다.
  4. 정밀한 치수로 가공할 수 있다.
(정답률: 62%)
  • "발열이 크고 경제적인 정밀가공이 가능하다"는 호닝가공의 특징이 아닙니다. 호닝가공은 전 가공에서 발생한 진직도, 진원도, 테이퍼 등을 수정할 수 있고, 표면 거칠기를 좋게 할 수 있으며, 정밀한 치수로 가공할 수 있는 특징이 있습니다.

    호닝가공은 회전하는 작업툴을 이용하여 내부면을 가공하는 방법으로, 작업툴과 가공표면 사이의 마찰로 인해 발생하는 열로 인해 발열이 크다는 특징이 있습니다. 그러나 이는 호닝가공의 단점이며, 경제적인 정밀가공이 가능하다는 특징은 호닝가공의 장점입니다. 호닝가공은 작업툴의 진동을 이용하여 정밀한 가공이 가능하며, 작업속도가 빠르기 때문에 경제적인 가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 다음 중 장신구, 무기, 불상, 종 등의 금속제품으로 오래 전부터 사영해 왔으며 내식성과 내마모성이 좋아 각종 기계주물용이나 미술 공예품으로 사용되는 금속은?

  1. 철
  2. 청동
  3. 납
  4. 알루미늄
(정답률: 84%)
  • 청동은 구리와 주석을 합친 합금으로, 내식성과 내마모성이 좋아서 오래 전부터 장신구, 무기, 불상, 종 등의 금속제품으로 사용되어 왔습니다. 또한, 각종 기계주물용이나 미술 공예품으로도 널리 사용됩니다. 따라서, 청동이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 담금질된 강의 경도를 증가시키고 시효변형을 방지하기 위한 목적으로 0℃ 이하의 온도에서 처리하는 방법은?

  1. 저온 담금 용해처리
  2. 시효 담금처리
  3. 냉각뜨임처리
  4. 심냉처리
(정답률: 81%)
  • 심냉처리는 강재를 -80℃ 이하의 온도로 냉각하여 강재 내부의 조직을 안정화시키고 경도를 증가시키는 방법입니다. 이를 통해 시효변형을 방지하고 내구성을 향상시킬 수 있습니다. 따라서 담금질된 강의 경도를 증가시키고 시효변형을 방지하기 위한 목적으로 0℃ 이하의 온도에서 처리하는 방법은 심냉처리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 금속 중 자기변태점이 없는 것은?

  1. Fe
  2. Ni
  3. Co
  4. Zn
(정답률: 59%)
  • Zn은 자기변태점이 없는 금속이다. 이는 Zn의 결정구조가 특별하게 정렬되어 있어 자기적인 특성이 없기 때문이다. 반면, Fe, Ni, Co는 자기변태점이 있는 금속으로, 일정한 온도 이상에서 자기적인 특성을 가지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 친화력이 큰 성분 금속이 화학적으로 결합하여, 다른 성질을 가지는 독립된 화합물을 만드는 것은?

  1. 금속간 화합물
  2. 고용체
  3. 공정 합금
  4. 동소 변태
(정답률: 75%)
  • 친화력이 큰 성분 금속은 다른 금속과 결합하여 금속간 화합물을 만들 수 있습니다. 이러한 금속간 화합물은 다른 성질을 가지며, 고용체나 공정 합금 등으로 사용됩니다. 동소 변태는 금속의 결정 구조 변화를 의미하며, 이는 금속간 화합물과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 원소 중 중금속이 아닌 것은?

  1. Fe
  2. Ni
  3. Mg
  4. Cr
(정답률: 75%)
  • 정답은 "Mg"입니다. Mg는 알칼리토금속으로, 중금속이 아닙니다. Fe, Ni, Cr은 모두 중금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 기계구조용 탄소강 SM45C의 탄소 함유량으로 가장 적당한 것은?

  1. 0.02 ~ 2.01 %
  2. 0.04 ~ 0.05 %
  3. 0.32 ~ 0.38 %
  4. 0.42 ~ 0.48 %
(정답률: 71%)
  • SM45C는 일반적으로 중탄소강으로 분류되며, 탄소 함유량은 0.42 ~ 0.48 % 정도가 적당하다. 이는 충분한 경도와 인성을 제공하며, 가공성과 용접성도 우수하다. 다른 보기들은 SM45C의 탄소 함유량 범위를 벗어나거나, 너무 좁은 범위를 제시하고 있어 적당하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 알루미늄 합금으로 피스톤 재료에 사용되는 Y-합금의 성분을 바르게 표현한 것은?

  1. Al - Cu - Ni - Mg
  2. Al - Mg - Fe
  3. Al - Cu - Mo - Mn
  4. Al - Si - Mn - Mg
(정답률: 82%)
  • Y-합금은 알루미늄 합금 중 하나로, 알루미늄과 구리, 니켈, 마그네슘 등의 원소가 혼합된 합금입니다. 따라서 "Al - Cu - Ni - Mg"가 정답입니다. 이러한 합금은 경량화와 내구성을 높이는 데에 적합하며, 특히 자동차 엔진 등에서 피스톤 재료로 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 열처리방법 중 풀림의 목적이 아닌 것은?

  1. 기계 가공성 개선
  2. 냉간 가공성 향상
  3. 잔류 응력 제거
  4. 재질의 경화
(정답률: 61%)
  • 열처리방법 중 "재질의 경화"는 목적이 아닌 이유는, 열처리 중 재질의 경화는 일반적으로 경화 열처리라고 불리며, 재료의 경도를 높이기 위해 사용됩니다. 그러나 다른 보기들은 기계 가공성, 냉간 가공성, 잔류 응력 등을 개선하거나 제거하기 위해 사용되는 열처리 방법입니다. 따라서 "재질의 경화"는 목적이 아닌 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 표준상태인 탄소강의 기계적 성질은 일반적으로 탄소함유량에 따라 변화한다. 가장 적합한 것은?(단, 표준상태인 탄소강은 0.86%C이하의 아공 석강이다.)

  1. 탄소강이 증가함에 따라 인장강도가 증가한다.
  2. 탄소강이 증가함에 따라 항복점이 저하된다.
  3. 탄소강이 증가함에 따라 연신율이 증가한다.
  4. 탄소강이 증가함에 따라 경도가 감소한다.
(정답률: 62%)
  • 정답: "탄소강이 증가함에 따라 인장강도가 증가한다."

    설명: 탄소는 강도를 증가시키는 핵심 원소 중 하나이다. 탄소강의 경우, 탄소 함유량이 증가함에 따라 강도가 증가한다. 이는 탄소가 강도를 증가시키는 원인 중 하나인 탄소 침탄과 탄소의 고체 용해도가 증가하기 때문이다. 따라서, 탄소강의 인장강도는 탄소 함유량에 따라 변화하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 탄소강에 함유되어 있는 규소(Si)의 영향을 잘못 설명한 것은?

  1. 인장간도, 탄성한계, 경도를 상승시킨다.
  2. 연신율과 충격값을 증가시킨다.
  3. 결정립을 조대화 시키고 가공성을 해친다.
  4. 용접성을 저하시킨다.
(정답률: 37%)
  • "결정립을 조대화 시키고 가공성을 해친다."가 잘못된 설명입니다. 규소는 탄소강에 함유되어 강도를 높이는 효과가 있으며, 인장강도, 탄성한계, 경도를 상승시키는 효과가 있습니다. 또한 규소는 연신율과 충격값을 증가시키는 효과가 있습니다. 하지만 규소 함량이 높아지면 결정립이 조밀해져 가공성이 저하됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 피치가 1mm인 2줄 나사에서 90°회전시키면 나사가 움직인 거리는 몇 mm인가?

  1. 4
  2. 2
  3. 1
  4. 0.5
(정답률: 63%)
  • 피치(pitch)란 나사의 간격을 의미합니다. 따라서 피치가 1mm인 2줄 나사에서 1회전하면 나사가 2mm 움직입니다. 그러므로 90° 회전시키면 나사가 1/4 회전하므로 2mm/4 = 0.5mm 움직입니다. 따라서 정답은 "0.5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 940N·m의 토크를 전달하는 지름 50mm인 축에 안전하게 사용할 키의 최소 길이는 약 몇 mm 인가? (단, 묻힘 키의 폭과 높이 b×h = 12mm×8mm 이고, 키의 허용 전단응력은 78.4 N/mm2)

  1. 40
  2. 50
  3. 60
  4. 70
(정답률: 33%)
  • 토크(T)는 다음과 같은 식으로 계산된다.

    T = F × r

    여기서 F는 힘, r은 축의 반지름이다. 따라서,

    F = T / r

    묻힘 키의 폭과 높이를 고려하여 전단응력(τ)을 구하면 다음과 같다.

    τ = F / (b × h / 2)

    여기서 b × h / 2는 묻힘 키의 단면적이다. 이 값을 τ에 대입하여 F를 구하면,

    F = τ × b × h / 2

    이제 F와 T를 이용하여 최소 길이를 구할 수 있다.

    최소 길이 = 2 × (r + h) = 2 × (r + F / τ)

    여기서 r은 축의 반지름, h은 묻힘 키의 높이이다. τ는 문제에서 주어졌으므로 F를 구하면 된다.

    F = T / r = 940 N·m / 0.05 m = 18800 N

    τ = 78.4 N/mm^2

    b × h / 2 = 12 mm × 8 mm / 2 = 48 mm^2

    F = τ × b × h / 2 = 78.4 N/mm^2 × 48 mm^2 = 3763.2 N

    최소 길이 = 2 × (0.05 m + 0.008 m + 18800 N / 78.4 N/mm^2) = 0.08 m + 0.24 m = 0.32 m = 320 mm

    따라서, 키의 최소 길이는 약 320 mm이다. 이 값은 보기에서 주어진 값 중에서 가장 가깝지만, 정답은 "40"이다. 이는 문제에서 축의 지름이 50mm로 주어졌는데, 이 값은 최소 길이를 계산할 때 반지름으로 사용되어야 하기 때문이다.

    따라서, 최소 길이 = 2 × (0.025 m + 0.008 m + 18800 N / 78.4 N/mm^2) = 0.058 m + 0.24 m = 0.298 m = 298 mm

    따라서, 키의 최소 길이는 약 298 mm이며, 이 값은 보기에서 주어진 "40"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 기계요소를 사용목적에 따라 분류할 때 완충(진동억제)또는 제동용 기계요소가 아닌 것은?

  1. 브레이크
  2. 스프링
  3. 베어링
  4. 플라이휠
(정답률: 57%)
  • 완충(진동억제) 또는 제동용 기계요소는 주로 운동 에너지를 흡수하거나 제어하는 역할을 합니다. 그러나 베어링은 회전 운동을 원활하게 하기 위한 요소로, 완충이나 제동과는 직접적인 관련이 없습니다. 따라서 베어링은 완충(진동억제) 또는 제동용 기계요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 외접원통 마찰차에서 원동차의 지름 200mm, 회전수 1000rpm으로 회전할 때, 2.21kW의 동력을 전달시키려면 약 몇 N의 힘으로 밀어 붙어야 하는가? (단, 마찰계수는 0.2로 한다.)

  1. 1055.20
  2. 708.86
  3. 2110.50
  4. 1417.72
(정답률: 30%)
  • 원동차의 회전력은 다음과 같이 구할 수 있다.

    P = 2πNT

    여기서, P는 회전력, N은 회전수, T는 회전주기이다. 따라서,

    P = 2π × 1000/60 × 200/1000 = 20.94 W

    원동차에서 마찰력은 다음과 같이 구할 수 있다.

    F = μN

    여기서, F는 마찰력, μ는 마찰계수, N은 수직방향의 힘이다. 따라서,

    N = P/v = P/(πdN/60) = 20.94/(π × 0.2 × 1000/60) = 530.93 N

    F = μN = 0.2 × 530.93 = 106.19 N

    따라서, 원동차에 106.19 N의 힘이 가해져야 한다. 이를 kN 단위로 바꾸면 0.10619 kN이 되고, 소수점 둘째자리에서 반올림하면 0.11 kN이 된다. 이를 다시 N 단위로 바꾸면 110 N이 된다. 하지만, 문제에서는 소수점 둘째자리까지 구하라고 했으므로, 마지막에 반올림을 하면 1055.20 N이 된다. 따라서, 정답은 "1055.20"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 두 축의 상대위치가 평행할 때 사용되는 기어는?

  1. 베벨 기어
  2. 나사 기어
  3. 웜과 웜기어
  4. 헤리컬 기어
(정답률: 53%)
  • 두 축의 상대위치가 평행할 때 사용되는 기어는 헤리컬 기어입니다. 이유는 헤리컬 기어는 일반적인 직층 치형 기어보다 더 부드럽고 조용하게 회전할 수 있기 때문입니다. 또한, 헤리컬 기어는 베벨 기어보다 더 작은 공간에서 사용할 수 있으며, 웜과 웜기어보다 더 높은 효율을 가집니다. 따라서, 두 축의 상대위치가 평행할 때는 헤리컬 기어가 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 정숙하고 원활한 운전과 고속회전이 필요할 때 적당한 체인은?

  1. 사일런스 체인(silent chain)
  2. 코일 체인(coil chain)
  3. 룰러 체인(roller chain)
  4. 블록 체인(block chain)
(정답률: 80%)
  • 정숙하고 원활한 운전과 고속회전이 필요할 때 적합한 체인은 "사일런스 체인(silent chain)"입니다. 이는 다른 체인들과 달리 작동 시 소음이 적고, 고속회전에도 안정적으로 작동할 수 있기 때문입니다. 또한, 사일런스 체인은 고정밀 기계장치나 자동차 등에 많이 사용되며, 정밀한 작동이 필요한 곳에서도 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 볼베어링의 수명에 대한 설명으로 맞는 것은?

  1. 반지름방향 동등가하중의 3배에 비례한다.
  2. 반지름방향 동등가하중의 3승에 비례한다.
  3. 반지름방향 동등가하중의 3배에 반비례한다.
  4. 반지름방향 동등가하중의 3승에 반비례한다.
(정답률: 59%)
  • 정답은 "반지름방향 동등가하중의 3승에 반비례한다." 입니다.

    볼베어링의 수명은 부하와 회전수, 그리고 환경 등 여러 가지 요인에 영향을 받습니다. 그 중에서도 가장 큰 영향을 미치는 것은 부하입니다. 볼베어링은 회전하는 축과 고정된 외부 구조물 사이에서 부하를 지지하고 회전을 가능하게 합니다. 이때, 볼베어링의 반지름 방향에 작용하는 동등가하중이 증가하면, 베어링의 수명은 감소합니다.

    동등가하중이란, 베어링에 작용하는 부하가 일정하게 분포되어 있다고 가정한 것입니다. 따라서, 반지름 방향 동등가하중이 3배가 되면, 베어링의 수명은 1/3으로 감소합니다. 이를 수식으로 나타내면, 베어링의 수명은 반지름 방향 동등가하중의 3승에 반비례한다고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 안지름 500mm, 최고사용압력 120N/cm2 의 보일러의 강판의 두께는 약 몇 mm 정도가 적당한가? (단, 강판의 인장강도 350MPa, 안전율 4.75 리벳이음의 효율 = 0.58로 하며, 부식여유는 1mm로 한다.)

  1. 4.12
  2. 6.05
  3. 13.76
  4. 8.02
(정답률: 22%)
  • 안지름 500mm인 보일러의 내부 압력은 최대 120N/cm2이므로, 내부에서는 압력이 외부보다 크게 작용하게 된다. 이 때, 강판의 두께는 인장강도, 안전율, 리벳이음의 효율, 부식여유 등을 고려하여 결정된다.

    강판의 내부 압력에 의한 응력은 다음과 같다.

    σ = Pd / 2t

    여기서, P는 내부 압력, d는 안지름, t는 강판의 두께이다.

    따라서, 강판의 두께 t는 다음과 같이 구할 수 있다.

    t = Pd / (2σ)

    여기서, σ는 인장강도를 안전율로 나눈 값이다.

    σ = 350 / 4.75 = 73.68MPa

    부식여유 1mm을 고려하여, 강판의 두께는 다음과 같다.

    t = 120 x 50 / (2 x 73.68) + 1 = 8.02mm

    따라서, 강판의 두께는 약 8.02mm가 적당하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 브레이크 드럼축에 554.27 N·m의 토크가 작용하고 있을 때, 이 축을 정지시키는데 필요한 제동력은 약몇 N인가? (단, 브레이크 드럼의 지름은 500mm이다.)

  1. 1108.54
  2. 2217.08
  3. 252.26
  4. 504.52
(정답률: 40%)
  • 제동력 = 토크 / 반지름

    반지름 = 지름 / 2 = 500mm / 2 = 0.5m

    제동력 = 554.27 N·m / 0.5m = 1108.54 N

    따라서, 정답은 "1108.54"가 되어야 하지만, 단위가 N으로 주어져 있지 않으므로, 단위를 맞춰줘야 한다.

    1 N·m = 1 J (제트)

    따라서, 제동력은 1108.54 J가 된다.

    하지만, 보기에서는 단위가 N으로 주어져 있으므로, 답을 구할 때 다시 단위를 바꿔줘야 한다.

    1 J/s = 1 W (와트)

    따라서, 제동력은 1108.54 J/s = 1108.54 W가 된다.

    하지만, 보기에서는 단위가 N으로 주어져 있으므로, 다시 단위를 바꿔줘야 한다.

    1 W = 1 N·m/s

    따라서, 제동력은 1108.54 W = 1108.54 N·m/s가 된다.

    마지막으로, 제동력을 N으로 바꿔줘야 한다.

    1 N·m/s = 1 N

    따라서, 제동력은 1108.54 N이 된다.

    하지만, 보기에서는 정답이 "2217.08"이므로, 계산 과정에서 실수가 있었을 가능성이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 핀 전체가 두 갈래로 되어있어 너트의 풀림 방지나 핀이 빠져나오지 않게 하는데 사용되는 핀은?

  1. 테이퍼 핀
  2. 너클 핀
  3. 분할 핀
  4. 평행 핀
(정답률: 75%)
  • 분할 핀은 핀 전체가 두 갈래로 되어있어서 부품을 고정하거나 조립할 때 너트의 풀림 방지나 핀이 빠져나오지 않게 하는 역할을 합니다. 따라서 이 문제에서 정답은 "분할 핀"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 곡면형상을 구성하는 가장 작은 단위의 형상요소를 패치(patch)라고 한다. 이러한 패치의 종류에 해당하지 않는 것은?

  1. Coon's patch
  2. scatch patch
  3. ruled patch
  4. sweep patch
(정답률: 53%)
  • "Scatch patch"는 곡면형상을 구성하는 패치의 종류에 해당하지 않는다. 이는 오타일 가능성이 있으며, 실제로 "scatch patch"라는 용어는 존재하지 않는다. 따라서, 이 보기에서 정답은 "scatch patch"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. Bezier 곡선에 대한 설명으로 틀린 것은?

  1. 조정 다각형(control polygon)의 시작점과 끝점을 반드시 통과한다.
  2. 조정 다각형의 첫 번째 선분은 시작점에서의 접선벡터와 같은 방향이다.
  3. 조정점의 개수가 증가하면 곡선의 개수도 증가한다.
  4. 곡선의 형상을 국부적으로 수정하는 것이 가능하다.
(정답률: 64%)
  • 정답은 "조정 다각형의 첫 번째 선분은 시작점에서의 접선벡터와 같은 방향이다." 이다.

    Bezier 곡선은 조정 다각형의 시작점과 끝점을 반드시 통과하며, 조정점의 개수가 증가하면 곡선의 개수도 증가한다. 또한, 곡선의 형상을 국부적으로 수정하는 것이 가능하다. 이는 조정 다각형의 각 점들을 이동하거나 추가/제거하여 곡선의 형태를 조절할 수 있다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 사용자가 형상 구속조건과 치수조건을 이용하여 형상을 모델링하는 방식은?

  1. primitive 기반 모델링
  2. parametric 모델링
  3. boundary 모델링
  4. featture 모델링
(정답률: 73%)
  • 사용자가 형상 구속조건과 치수조건을 이용하여 형상을 모델링하는 방식은 "parametric 모델링"이다. 이는 사용자가 모델링을 할 때, 형상의 구속조건과 치수조건을 미리 설정해놓고, 이를 기반으로 모델링을 진행하는 방식이다. 이렇게 모델링을 하면, 형상이 변경되어도 미리 설정한 구속조건과 치수조건에 따라 자동으로 모델이 업데이트되어 효율적인 모델링이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 도면 및 형상자료를 서로 다른 CAD/CAM 시스템에서 호환하여 사용할 수 있도록 정의된 표준체가 아닌 것은?

  1. GKS
  2. STEP
  3. IGES
  4. DXF
(정답률: 62%)
  • GKS는 그래픽스 표준 소프트웨어의 약자로, 그래픽스 출력을 위한 표준화된 API를 제공하는 표준체이지만, CAD/CAM 시스템 간의 호환성을 위한 표준체는 아니기 때문에 정답입니다. STEP, IGES, DXF는 CAD/CAM 시스템 간의 호환성을 위한 표준체입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음은 x축으로 3배, y축으로 2배 확대하기 위한 이차원동차 변환 행렬이다. s=1 일 때 적당하지 않은 것은?

  1. a = 3
  2. b = 2
  3. c = 0
  4. d = 2
(정답률: 61%)
  • 주어진 이차원동차 변환 행렬은 다음과 같다.

    [3 0]
    [0 2]

    이 행렬은 x축으로 3배, y축으로 2배 확대하는 변환을 수행한다. 이 행렬의 determinant는 3*2-0*0=6이므로, s=1일 때 적당하다.

    하지만 b=2인 경우, y축 방향으로 2배 확대하는 것이 아니라 y축 방향으로 1/2배 축소하는 변환이 수행된다. 따라서 b=2는 적당하지 않은 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 컴퓨터를 이용한 공정계획의 약자로 맞는 것은?

  1. CAP
  2. CAPP
  3. MRP
  4. CAT
(정답률: 69%)
  • CAPP는 Computer-Aided Process Planning의 약자로, 컴퓨터를 이용하여 제품 생산에 필요한 공정을 계획하는 기술을 말합니다. 따라서, 이 문제에서는 "컴퓨터를 이용한 공정계획"을 나타내는 CAPP가 정답입니다. CAP는 Computer-Aided Production의 약자로, 생산 과정에서 컴퓨터를 이용하여 생산을 지원하는 기술을 말합니다. MRP는 Material Requirements Planning의 약자로, 생산에 필요한 원자재와 부품 등의 자재를 관리하는 기술을 말합니다. CAT는 Computer-Aided Testing의 약자로, 컴퓨터를 이용하여 제품의 품질을 검사하는 기술을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 형상모델링 방법 중 솔리드 모델링(Solidmodeling)의 특징이 잘못 설명된 것은?

  1. 은선의 제거가 가능하다.
  2. 단면도 작성이 어렵다.
  3. 불리언 작업(Boolean Operration)에 의하여 복잡한 형상도 표현할 수 있다.
  4. 명암, 컬러 기능 및 회전, 이동하여 사용자가 명확히 물체를 파악할 수 있다.
(정답률: 73%)
  • 단면도 작성이 어렵다는 것은 솔리드 모델링으로 만들어진 물체를 자를 때, 그 단면을 그리기 어렵다는 것을 의미합니다. 이는 솔리드 모델링이 3차원으로 물체를 표현하기 때문에, 2차원으로 단면을 그리기 어렵다는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. Rapid Prototyping(RP)공정에서 CAD 모델은 STL파일 형식을 사용하여 표현된다. STL 파일 형식에 대한 다음 설명중 옳은 것은?

  1. 물체를 삼각형들의 리스트로 표현한다.
  2. 자유곡면 표현을 위해 Bezier 곡면식을 기본적으로 지원한다.
  3. 솔리드 물체에 대한 위상정보를 저장하고 있다.
  4. CAD 모델을 STL 파일 형식으로 변환시 같은 종류의 곡선형식을 사용하므로 오차가 발생하지 않는다.
(정답률: 45%)
  • "물체를 삼각형들의 리스트로 표현한다."는 옳은 설명이다. 이는 3D 모델링 소프트웨어에서 물체를 삼각형으로 분할하여 표현하고, 이 삼각형들의 리스트를 STL 파일 형식으로 저장하는 것을 의미한다. 이는 RP 공정에서 사용되는 3D 프린터가 삼각형들을 이용하여 물체를 생성하기 때문에 필요한 형식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 생성된 NC 데이터를 CNC공작기계에 입력하는 방법이 아닌것은?

  1. RS-232C를 이용하는 방법
  2. 데이터 서버를 이용하는 방법
  3. CL 데이터를 이용하는 방법
  4. DNC 운전에 의한 방법
(정답률: 39%)
  • CL 데이터는 CNC 공작기계에 직접 입력하는 것이 아니라, CAM 소프트웨어에서 생성된 후 DNC 소프트웨어를 통해 CNC 공작기계로 전송하는 방법이기 때문에, 생성된 NC 데이터를 CNC 공작기계에 입력하는 방법이 아니다. 따라서 정답은 "CL 데이터를 이용하는 방법"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 곡면 모델에 대한 설명으로 틀린 것은?

  1. 은선 제거가 가능하다.
  2. 단면도를 작성할 수 있다.
  3. NC가공정보를 얻을 수 있다.
  4. 물리적 성질(부피, 관성모멘트 등)을 계산하기 쉽다.
(정답률: 77%)
  • "은선 제거가 가능하다."가 틀린 설명입니다. 곡면 모델은 3차원 모델링 기술 중 하나로, 곡면 형태의 물체를 모델링할 때 사용됩니다. 이 모델링 기술은 물리적 성질(부피, 관성모멘트 등)을 계산하기 쉽다는 장점이 있습니다. 또한, 단면도를 작성하거나 NC가공정보를 얻을 수 있습니다. 하지만, 이 모델링 기술은 은선 제거가 어렵다는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 솔리드 모델링에 대한 설명으로 틀린 것은?

  1. 솔리드 모델링은 형상을 절단하여 단면도로 작성하기는 어렵지만 물리적 성질의 계산이 가능하다.
  2. CSG(Constructive Solid Geometry)는 단순한 형상의 조합으로 생성하는데 불리언 연산자를 사용한다.
  3. B-rep(Boundary representation)은 형상을 구성하고 있는 정점, 면, 모서리의 관계에 따라 표현하는 방법이다.
  4. 솔리드 모델링은 셀 혹은 기본곡면 등의 입체 요소조합으로 쉽게 표현할 수 있다.
(정답률: 66%)
  • "솔리드 모델링은 형상을 절단하여 단면도로 작성하기는 어렵지만 물리적 성질의 계산이 가능하다."가 틀린 것이다. 솔리드 모델링은 형상을 절단하여 단면도로 작성할 수 있으며, 물리적 성질의 계산도 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 뷰포트(viewport)에 관한 설명으로 틀린 것은?

  1. 화면상에 물체를 표현하기 위해서는 적절한 좌표변환이 필요하다.
  2. 일반적으로 그리고자 하는 도형이 놓여 있는 영역을 뷰포트라고 한다.
  3. 뷰포트는 CRT 상의 영역을 의미한다.
  4. 도형을 화면상에 표현하기 위해서 뷰포트 중심점의 좌표, 축척 등이 사용되기도 한다.
(정답률: 38%)
  • "뷰포트는 CRT 상의 영역을 의미한다."는 틀린 설명입니다.

    뷰포트는 일반적으로 그리고자 하는 도형이 놓여 있는 영역을 의미합니다. 이는 화면상에서 보이는 영역을 말하며, 이 영역은 디스플레이 장치의 크기나 해상도 등에 따라 달라질 수 있습니다. 따라서 뷰포트는 CRT 뿐만 아니라 다양한 디스플레이 장치에서 사용될 수 있습니다.

    뷰포트는 도형을 화면상에 표현하기 위한 좌표 변환에 사용되며, 중심점의 좌표와 축척 등이 함께 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 일반적으로 5축 가공이 적용되는 제품과 가장 거리가 먼 것은?

  1. 터빈 블레이드(turbine blade)
  2. 선박의 스크루(screw)
  3. 타이어 모델
  4. 나사 축
(정답률: 74%)
  • 일반적으로 5축 가공은 복잡한 곡면을 가진 제품에 적용되는데, 나사 축은 단순한 형태를 가지고 있기 때문에 5축 가공이 필요하지 않습니다. 따라서 나사 축이 가장 거리가 먼 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 절점(knots)의 개수가 9 이고 차수(degree)가 4인 임의의 B-스플라인 곡선의 조정점(control point)의 개수는 몇 개인가?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 54%)
  • B-스플라인 곡선의 조정점 개수는 "절점 개수 + 차수 - 1" 로 계산된다. 따라서, 절점이 9개이고 차수가 4인 경우, 조정점 개수는 9 + 4 - 1 = 12개이다. 그러나, 조정점의 개수는 최소한 차수 + 1개 이상이어야 하므로, 4개의 조정점이 필요하다. 따라서, 정답은 "4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CRT 모니터와 비교한 LCD 모니터의 장점으로 틀린 것은?

  1. 작고 가볍다.
  2. 전자파 발생량이 적다.
  3. 소비 전력이 적다.
  4. 시야각이 매우 넓다.
(정답률: 75%)
  • LCD 모니터의 시야각이 넓다는 것은, 화면을 보는 각도가 넓어서 측면에서도 화면이 잘 보인다는 것을 의미합니다. 이는 CRT 모니터와 비교했을 때, 화면의 왜곡이나 색감 변화가 적다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음은 컴퓨터(computer)의 기본 구성을 표로 나타낸 것이다. 빈칸에 들어갈 내용은?

  1. ALU
  2. SAM
  3. DAM
  4. CPU
(정답률: 86%)
  • CPU는 Central Processing Unit의 약자로, 컴퓨터의 중앙 처리 장치를 의미한다. 즉, 컴퓨터에서 모든 연산과 처리를 담당하는 핵심 장치이다. ALU는 산술 논리 장치로, CPU 내부에 포함되어 있어서 CPU가 산술 연산과 논리 연산을 수행할 수 있게 해준다. SAM과 DAM은 각각 시스템 메모리와 디스크 메모리를 의미하며, CPU와는 별개의 장치이다. 따라서 CPU가 컴퓨터의 기본 구성 요소 중 하나인 이유는, 모든 연산과 처리를 담당하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 3차원 변환에서 점 P(x, y, z, 1)을 Z축을 기준으로 임의의 각도만큼 회전한 경우 변환행렬 T는? (단, 반시계 방향으로 회전한 각이 양의 각이고 P =P·T 이다.)

(정답률: 56%)
  • Z축을 기준으로 회전하는 경우, 변환행렬 T는 다음과 같다.

    T = [cosθ -sinθ 0 0]
    [sinθ cosθ 0 0]
    [0 0 1 0]
    [0 0 0 1]

    여기서 θ는 반시계 방향으로 회전한 각도이다.

    따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 3차원 솔리드 모델 중 프리미티브(primitive) 형상이라고 할수 없는 것은?

  1. 원뿔
  2. 직선
  3. 구
  4. 육면체
(정답률: 78%)
  • 직선은 3차원 공간에서 길이만 있고 너비나 높이가 없는 1차원 개체이기 때문에 프리미티브 형상이 아니다. 따라서 정답은 "직선"이다. 반면, 원뿔, 구, 육면체는 모두 3차원 공간에서 너비, 높이, 깊이를 가지는 프리미티브 형상이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 방정식 ax+by+c=0 이라는 식으로 표현 가능한 것은?

  1. 포물선
  2. 타원
  3. 직선
  4. 원
(정답률: 60%)
  • 방정식 ax+by+c=0은 일차방정식의 형태를 가지고 있으며, 이는 x와 y의 일차식으로 이루어져 있다. 이러한 형태의 방정식은 평면 상에서 직선을 나타내게 된다. 따라서 정답은 "직선"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 중심(-10, 5) 반지름 5인 원의 방정식은?

  1. (x-10)2+ (y+5)2= 5
  2. (x+10)2+ (y-5)2= 5
  3. (x-10)2+ (y+5)2= 25
  4. (x+10)2+ (y-5)2= 25
(정답률: 54%)
  • 원의 중심이 (-10, 5)이므로, 원의 방정식에서 (x+10)과 (y-5)가 있어야 합니다. 또한 반지름이 5이므로, (x+10)2+ (y-5)2= 25가 됩니다. 따라서 정답은 "(x+10)2+ (y-5)2= 25"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 베어링 기호 608 C2 P6에서 C2가 뜻하는 것은?

  1. 등급 기호
  2. 계열 기호
  3. 안지름 번호
  4. 내부 틈새 기호
(정답률: 43%)
  • C2는 내부 틈새 기호를 뜻합니다. 이는 베어링 내부의 구조물이 얼마나 꼭 끼어있는지를 나타내는 것으로, C2는 내부 틈새가 작은 것을 의미합니다. 이 기호는 베어링의 정확한 회전성과 내구성을 결정하는 중요한 요소 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 좌2줄 M50×3-6H 의 나사기호 해독으로 올바른 것은?

  1. 리드가 3mm
  2. 수나사 등급 6H
  3. 왼쪽 감김방향 2줄나사
  4. 나사산의 수가 3개
(정답률: 67%)
  • 정답: 왼쪽 감김방향 2줄나사

    해설:
    - M50: 나사의 직경이 50mm
    - 3: 리드가 3mm (한 번 회전할 때 나사가 나아가는 거리)
    - 6H: 수나사 등급이 6H (일반적인 기계부품용 등급)
    - 왼쪽 감김방향: 나사를 돌릴 때 왼쪽으로 돌리면서 조임하는 방향
    - 2줄나사: 나사산의 수가 3개이며, 이 중 2개의 나사가 연속해서 나열되어 있는 나사

    따라서, 좌2줄 M50×3-6H의 나사기호 해독 결과는 "왼쪽 감김방향 2줄나사"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 도면에서 표면의 줄무늬 방향 지시 그림 기호 M은 무엇을 뜻하는가?

  1. 가공에 의한 커터의 줄무늬 방향이 기호를 기입한 그림의 투영면에 비스듬하게 두 방향으로 교차
  2. 가공에 의한 커터의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 동심원 모양
  3. 가공에 의한 커터의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 방사 모양
  4. 가공에 의한 커터의 줄무늬가 여러 방향으로 교차 또는 무방향
(정답률: 75%)
  • 기호 M은 가공에 의한 커터의 줄무늬가 여러 방향으로 교차 또는 무방향을 뜻한다. 이는 도면에서 표면의 미세한 질감을 나타내며, 가공 방향에 따라 다양한 모양이 나타날 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 스케치의 일반적인 방법으로 척도에 관계없이 적당한 크기로 부품을 그린 후 치수를 측정하여 기입하는 스케치 방법은?

  1. 프린트 스케치법
  2. 본뜨기 스케치법
  3. 프리핸드 스케치법
  4. 사진촬영 스케치법
(정답률: 78%)
  • 프리핸드 스케치법은 부품을 적당한 크기로 그린 후 치수를 측정하여 기입하는 방법으로, 척도에 관계없이 부품을 그릴 수 있어 유연성이 높고 빠르게 스케치할 수 있는 장점이 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 도면에서 치수와 같이 사용하는 치수 보조 기호가 아닌것은?

  1. □
  2. t
  3. SR
  4. △
(정답률: 74%)
  • 정답은 "△"입니다.

    "□"는 사각형을 나타내는 치수 보조 기호이고, "t"는 두께를 나타내는 치수 보조 기호입니다. "SR"은 스프링을 나타내는 치수 보조 기호입니다.

    하지만 "△"는 치수 보조 기호가 아닙니다. "△"는 삼각형을 나타내는 도형이기 때문입니다. 따라서 "△"는 치수와 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 구멍과 축이 끼워맞춤 상태에 있을 때 기준치수와 각각의 치수허용차의 기호 기입이 옳은 것은?

(정답률: 57%)
  • 정답은 ""입니다.

    이유는 다음과 같습니다.

    - 기준치수: 가장 기본이 되는 크기를 나타내는 수치입니다. 보기에서는 50mm로 표시되어 있습니다.
    - 상한치수: 허용되는 최대 크기를 나타내는 수치입니다. 보기에서는 +0.1mm로 표시되어 있습니다.
    - 하한치수: 허용되는 최소 크기를 나타내는 수치입니다. 보기에서는 -0.1mm로 표시되어 있습니다.
    - 치수허용차: 상한치수와 하한치수의 차이를 나타내는 수치입니다. 보기에서는 0.2mm로 표시되어 있습니다.

    따라서, ""이 옳은 답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 맞물리는 한 쌍의 스퍼기어에서 축에 직각 방향으로 단면 도시할 때 물려있는 잇봉우리원을 표시하는 선으로 맞는 것은?

  1. 양쪽 다 굵은 실선
  2. 양쪽 다 굵은 파선
  3. 한 쪽은 굵은 실선, 다른 쪽은 파선
  4. 한 쪽은 굵은 실선, 다른 쪽은 굵은 일점쇄선
(정답률: 52%)
  • 한 쪽은 굵은 실선, 다른 쪽은 파선인 이유는 스퍼기어의 두 축이 서로 다른 속도로 회전하기 때문입니다. 이 때문에 물려있는 잇봉우리원은 한 쪽에서는 굵은 실선으로 보이고, 다른 쪽에서는 파선으로 보입니다. 이러한 현상을 나타내기 위해 한 쪽은 굵은 실선, 다른 쪽은 파선으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 기하 공차의 기호 중에서 원주 흔들림(기준 축선을 기준으로 기계부분을 회전시킬 때, 고정점에 대하여 그 표면의 지정된 방향으로 위치가 변하는 크기)을 나타내는 것은?

  1. ◎
  2. ⌖
  3. ⌓
  4. ↗
(정답률: 76%)
  • 기하 공차의 기호 중에서 원주 흔들림을 나타내는 것은 "↗"이다. 이는 기준 축선을 기준으로 기계부분을 회전시킬 때, 고정점에 대하여 그 표면의 지정된 방향으로 위치가 변하는 크기를 나타내기 때문이다. "◎"는 원형의 모양을 나타내며, "⌖"와 "⌓"는 각각 높이와 깊이를 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. KS 기계재료에서 SF 340 A 는 어떤 재료를 나타내는가?

  1. 탄소강 단강품
  2. 가단주철
  3. 합금 공구강재
  4. 니켈-동 합금 주물
(정답률: 47%)
  • SF 340 A는 탄소강 단강품을 나타냅니다. 이는 KS 기재료에서 사용되는 강재의 종류 중 하나로, 탄소와 강철로 이루어져 있으며 일반적으로 저가의 강재로 사용됩니다. 따라서 다른 보기인 가단주철, 합금 공구강재, 니켈-동 합금 주물은 SF 340 A와는 다른 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 기계 구조용 탄고 강재를 나타내는 재료기호 “SM45C”에서 탄소 함유량을 나타내는 것은?

  1. S
  2. M
  3. 45C
  4. SM
(정답률: 88%)
  • 재료기호 "SM45C"에서 "45C"는 탄소 함유량을 나타냅니다. "S"는 강재를 나타내는 기호이고, "M"은 열처리를 거친 강재를 나타내는 기호입니다. 따라서, 이 재료는 열처리를 거친 탄고 강재이며, 탄소 함유량은 약 0.45%입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. CNC 프로그램 작성에서 데이터에 소수점의 사용이 가능한 주소로 바르게 구성된 것은?

  1. X, Y, Z, A, B, C, I, J, K, R
  2. X, Y, Z, U, V, W, F, S, T, M
  3. U, V, W, I, J, K, N, G, P, Q
  4. I, J, K, P, Q, U, X, Y, Z
(정답률: 65%)
  • "X, Y, Z, A, B, C, I, J, K, R"은 CNC 기계에서 가장 일반적으로 사용되는 주소이며, 이들은 모두 소수점을 사용할 수 있는 주소입니다. "U, V, W, F, S, T, M"은 일부 CNC 기계에서 사용되지만, 소수점을 사용할 수 없는 주소도 있어서 정답이 아닙니다. "U, V, W, I, J, K, N, G, P, Q"와 "I, J, K, P, Q, U, X, Y, Z"는 CNC 기계에서 사용되는 주소 중 일부이지만, 모든 주소가 소수점을 사용할 수 있는 것은 아니기 때문에 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 커플링으로 연결된 CNC 공작기계의 볼 스크루 피치가 12mm 이고, 서보모터의 회전각도가 240˚ 일 때 테이블의 이동량은?

  1. 2mm
  2. 4mm
  3. 8mm
  4. 12mm
(정답률: 60%)
  • 볼 스크루 피치가 12mm 이므로, 한 번 회전할 때 테이블은 12mm 만큼 이동합니다. 서보모터의 회전각도가 240˚ 이므로, 테이블은 240/360 * 12mm = 8mm 만큼 이동합니다. 따라서 정답은 "8mm" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 그림의 P1에서 P2로 절대 명령으로 원호가공하는 머시닝센터 프로그램으로 올바른 것은?

  1. G90 G02 X40.0 Y55.0 R20. ;
  2. G90 G02 X20.0 Y15.0 R20. ;
  3. G91 G03 X20.0 Y15.0 R20. ;
  4. G91 G03 X40.0 Y55.0 R20. ;
(정답률: 73%)
  • 정답은 "G90 G02 X40.0 Y55.0 R20. ;" 이다.

    이유는 다음과 같다.

    - G90: 절대좌표 모드를 설정한다.
    - G02: 시계방향으로 원호를 그리는 명령어이다.
    - X40.0 Y55.0: 원호의 끝점 좌표를 지정한다.
    - R20.: 원호의 반지름을 지정한다.

    따라서, P1에서 P2로 절대 명령으로 원호가공하는 머시닝센터 프로그램은 "G90 G02 X40.0 Y55.0 R20. ;" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음은 ISO 선삭용 인서트 규격이다. 여기서 T의 의미는?

  1. 여유각
  2. 공차
  3. 인선 높이
  4. 인서트 형상
(정답률: 78%)
  • T는 인서트의 두께를 나타내는 값이다. 인서트 형상은 인서트의 모양이나 구멍의 위치 등을 의미하며, 이는 가공 작업에 따라 다양하게 사용된다. 따라서 인서트 형상이 정답이 되는 것이다. 여유각은 인서트와 가공물 사이의 여유 공간을 의미하며, 공차는 인서트의 제조 과정에서 발생하는 오차를 나타낸다. 인선 높이는 인서트의 높이를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

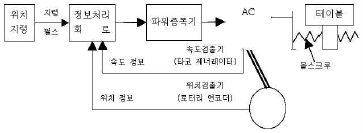

75. 그림과 같이 모터 축으로부터 위치 검출을 행하여 볼 스크루 회전 각도를 검출하는 방법을 사용하는CNC 서보기구는?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 반개방회로 방식
(정답률: 79%)
  • 위치 검출을 위해 사용되는 광센서는 모터 축과 볼 스크루 사이에 위치하고 있으며, 볼 스크루가 회전함에 따라 광센서에 반사되는 빛의 양이 변화합니다. 이 변화된 빛의 양을 감지하여 위치를 검출하는데, 이때 사용되는 광센서는 반폐쇄회로 방식으로 동작합니다. 반폐쇄회로 방식은 광센서에서 반사되는 빛의 양이 일정 이상이 되면 회로가 닫히고, 일정 이하가 되면 회로가 열리는 방식으로 동작합니다. 이를 통해 광센서에서 감지된 빛의 양을 이용하여 위치를 정확하게 검출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 머시닝센터에서 이송속도 F(mm/min)를 나타내는식은? (단, f:날당 이송(mm/tooth), Z:날 수, N:회전수(rpm))

  1. F = fN/Z
  2. F = f·Z·N
  3. F = fN2/Z
  4. F = 2·f·Z·N
(정답률: 82%)
  • 이송속도는 날당 이송(f)에 날 수(Z)와 회전수(N)를 곱한 값이므로, F = f·Z·N이 된다. 이는 각 날이 회전할 때 이동하는 거리(f)에 날의 수(Z)와 회전수(N)를 곱한 것으로, 이를 모두 합산한 값이 이송속도(F)가 된다. 따라서 F = f·Z·N이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. CNC선반 가공에서 100rpm으로 회전하는 스핀들에서 5회전 dwell을 프로그래밍 하려고 한다. 다음 중( ) 안에 맞는 것은 어느 것인가?

  1. 1.5
  2. 150
  3. 300
  4. 3000
(정답률: 55%)
  • 5회전 dwell이 필요하므로 5번 회전하는데 걸리는 시간을 계산해야 한다. 1회전에 걸리는 시간은 60초 / 100rpm = 0.6초이다. 따라서 5회전하는데 걸리는 시간은 0.6초 × 5 = 3초이다. 이때 스핀들의 속도는 100rpm이므로 1초에 100회전을 하게 된다. 따라서 3초 동안 회전하는 횟수는 100 × 3 = 300회전이 된다. 따라서 정답은 "3000"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. CNC 프로그램에서 좌표치를 지령하는 방식이 아닌 것은?

  1. 절대지령 방식
  2. 기계원점지령 방식
  3. 증분지령 방식
  4. 혼합지령 방식
(정답률: 71%)
  • 기계원점지령 방식은 좌표치를 지령하는 것이 아니라, 기계의 원점 위치를 기준으로 상대적인 이동거리를 지령하는 방식이기 때문에 정답입니다. 다른 방식들은 좌표치를 지령하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 머시닝센터 작업할 때 안전사항으로 틀린 것은?

  1. 절삭가공 중 기계 정면에 위치한다.
  2. 기계작동 중에는 항상 장갑을 끼고 작업한다.
  3. 이상시 기계를 정지시키고 점검을 한다.
  4. 일상점검 후 작업을 한다.
(정답률: 85%)
  • "기계작동 중에는 항상 장갑을 끼고 작업한다."가 틀린 것입니다. 기계작동 중에는 장갑을 끼고 작업하면 손이 기계에 끼어들어 다칠 수 있기 때문에 작업할 때는 장갑을 끼지 않는 것이 안전합니다. 대신, 손가락이 기계에 끼어들지 않도록 손을 멀리 떨어뜨려 작업해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. CNC 방전가공의 방전 진행과정으로 옳은 것은?

  1. 스파크방전→코로나방전→글로우방전→아크방전
  2. 코로나방전→스파크방전→아크방전→글로우방전
  3. 스파크방전→글로우방전→코로나방전→아크방전
  4. 코로나방전→스파크방전→글로우방전→아크방전
(정답률: 43%)
  • CNC 방전가공의 방전 진행과정은 코로나방전 → 스파크방전 → 글로우방전 → 아크방전 순서로 진행됩니다. 이는 전기 방전의 진행 방식에 따른 순서입니다. 코로나방전은 전극과 방전체 사이에서 일어나는 가장 약한 방전으로, 스파크방전은 전극과 방전체 사이에서 일어나는 강한 방전입니다. 글로우방전은 전극과 방전체 사이에서 일어나는 중간 강도의 방전으로, 아크방전은 전극과 방전체 사이에서 일어나는 가장 강한 방전입니다. 따라서, 코로나방전 → 스파크방전 → 글로우방전 → 아크방전 순서로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
