컴퓨터응용가공산업기사 필기 기출문제복원 (2013-09-28)

컴퓨터응용가공산업기사 2013-09-28 필기 기출문제 해설

이 페이지는 컴퓨터응용가공산업기사 2013-09-28 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용가공산업기사
(2013-09-28 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 절삭 공구재료 중 CBN의 미소분말을 고온, 고압으로 소결한 것으로 난삭재, 고속도강 내열강의 절삭이 가능한 것은?

  1. 세라믹
  2. 다이아몬드
  3. 피폭 초경합금
  4. 입방정 질화붕소
(정답률: 59%)
  • CBN(Cubic Boron Nitride)은 입방정 질화붕소의 약자로, 미소 분말을 고온 고압으로 소결하여 만든 재료이며 난삭재나 내열강의 고속 절삭에 매우 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 가공 정밀도가 높은 선반으로 테이퍼 깍기 장치, 릴리빙 장치가 부속되어 있는 것은?

  1. 공구선반
  2. 다인선반
  3. 모방선반
  4. 터릿선반
(정답률: 60%)
  • 공구선반은 가공 정밀도가 매우 높으며, 특수 가공을 위한 테이퍼 깍기 장치와 릴리빙 장치가 부속되어 있는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 외경연삭기에서 외경 연삭의 이송방법이 아닌 것은?

  1. 테이블 왕복 방식
  2. 연삭 숫돌대 방식
  3. 플랜지 컷 방식
  4. 회전 테이블 방식
(정답률: 56%)
  • 외경연삭기의 일반적인 이송방법으로는 테이블 왕복 방식, 연삭 숫돌대 방식, 플랜지 컷 방식이 사용됩니다. 회전 테이블 방식은 외경 연삭의 일반적인 이송방법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 측정기기 중 한계 게이지의 종류에 해당되지 않는 것은?

  1. 플러그 게이지
  2. 스냅 게이지
  3. 봉 게이지
  4. 다이얼 게이지
(정답률: 67%)
  • 한계 게이지는 치수가 허용 한계 내에 있는지 여부를 판정하는 게이지로, 플러그 게이지, 스냅 게이지, 봉 게이지 등이 이에 해당합니다.

    오답 노트
    다이얼 게이지: 기준 치수와 비교하여 차이를 읽어내는 비교측정기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 연삭작업의 안전사항에 관한 내용으로 틀린 것은?

  1. 사용 전 3분 이상 공회전
  2. 숫돌의 정확한 고정
  3. 숫돌 덮개의 설치
  4. 원주 정면에 서서 연삭
(정답률: 90%)
  • 연삭작업 시 숫돌이 파손되어 파편이 튈 경우 매우 위험하므로, 원주 정면에 서지 않고 측면에서 작업하는 것이 안전 수칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 드릴 작업의 안전사항에 위배되는 경우는?

  1. 드릴은 사용 전에 점검하고 마모나 균열이 있는 것은 사용하지 않는다.
  2. 드릴이나 드릴 소켓을 뽑을 때는 전용공구를 사용하고 해머 등으로 두드리지 않는다.
  3. 지름이 큰 드릴을 사용할 때는 바이스를 테이블에 고정 한다.
  4. 드릴작업은 시작할 때보다 끝날 때 이송을 빠르게 한다.
(정답률: 90%)
  • 드릴 작업 시 구멍 끝부분에서 이송을 빠르게 하면 드릴이 휘거나 부러질 위험이 있으며, 가공 정밀도가 떨어지므로 끝날 때일수록 이송 속도를 늦추어 신중하게 작업해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 절삭공구를 사용하여 칩(chip)을 발생시키며 요구하는 제품의 기화학적인 형상으로 가공하는 방법은?

  1. 버핑 가공
  2. 소성 가공
  3. 절삭 가공
  4. 버니싱 가공
(정답률: 85%)
  • 절삭공구를 사용하여 재료를 깎아내어 칩(chip)을 발생시키며 원하는 형상을 만드는 가공법은 절삭 가공의 핵심 정의입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 넓은 평면을 빨리 깎기에 적합한 밀링 커터는?

  1. 엔드밀
  2. T홈 밀링 커터
  3. 정면 밀링 커터
  4. 더브테일 밀링 커터
(정답률: 80%)
  • 넓은 평면을 빠르게 가공하기 위해서는 커터의 직경이 커서 한 번의 통과로 많은 면적을 깎을 수 있는 정면 밀링 커터(페이스 밀)가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 게이지 블록을 사용하거나 취급할 때의 주의사항이 아닌 것은?

  1. 천이나 가죽 위에서 취급할 것
  2. 먼지가 적고 건조한 실내에서 사용할 것
  3. 측정면에 먼지가 묻어 있으면 솔로 털어낼 것
  4. 측정면의 방청유는 휘발유로 깨끗이 닦아 보관할 것
(정답률: 81%)
  • 게이지 블록은 정밀한 측정면 유지가 핵심입니다. 측정면의 방청유를 휘발유로 닦아낼 경우 표면에 흠집이 발생하여 정밀도가 파괴되므로 절대 금지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 표준 게이지 종류와 용도가 잘못 연결된 것은?

  1. 드릴 게이지 : 드릴의 지름 측정
  2. 와이어 게이지 : 판재의 두께 측정
  3. 나사 피치 게이지: 나사산의 각도 측정
  4. 센터 게이지 : 나사 바이트의 각도 측정
(정답률: 62%)
  • 나사 피치 게이지는 나사산의 각도가 아니라 나사산 사이의 거리인 피치를 측정하는 도구입니다.

    오답 노트
    센터 게이지: 나사 바이트의 각도 측정용으로 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 가공기계 중에서 높은 정밀도를 요구하는 가공물의 정밀 가공에 사용되면 항온항습실에 설치하는 것은?

  1. 지그 보링 머신
  2. 코어 보링 머신
  3. 십공 드릴링 머신
  4. 레디얼 드릴링 머신
(정답률: 64%)
  • 지그 보링 머신은 정밀한 가공을 위해 다양한 측정 장치가 부착되어 있어, 온도와 습도 변화에 따른 오차를 방지하기 위해 항온항습실에 설치하여 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 회전하는 통속에 가공물과 숫돌입자, 가공액, 컴파운드 등을 함께 넣어 가공물이 입자와 충돌하는 동안에 그표면의 요철(凹凸)을 제거하여 매끈한 가공면을 얻는 가공법은?

  1. 숏 피닝
  2. 롤러 가공
  3. 배럴 가공
  4. 수퍼 피니싱
(정답률: 68%)
  • 회전하는 통(배럴) 속에 가공물과 연마재를 함께 넣어 충돌과 마찰을 통해 표면의 요철을 제거하는 정밀 가공법은 배럴 가공입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 밀링 절삭에 있어서의 커터 수면을 계산하는 반정식은?

  1. VTn=C
  3. VㆍTㆍn=C
(정답률: 58%)
  • 밀링 커터의 수명 계산식은 절삭 속도 $V$, 수명 $T$, 지수 $n$과 상수 $C$의 관계를 나타내는 테일러(Taylor)의 공식을 사용합니다.
    $$V T^{n} = C$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 바이트에서 칩브레이크의 주된 역할은?

  1. 칩이 잘 흘러가지 않도록 하기 위한 장치
  2. 칩을 생성하는 장치
  3. 칩을 칩통으로 유도하는 장치
  4. 칩을 짧게 끊어내기 위한 장치
(정답률: 88%)
  • 칩브레이크(Chip Breaker)는 절삭 가공 중 발생하는 길고 연속적인 칩을 강제로 굽히거나 끊어주어, 작업자의 안전을 확보하고 칩이 공작물 표면을 긁는 것을 방지하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. CNC기계의 움직임을 전기적인 신호로 속도와 위치름 피드백하는 장치는?

  1. 리졸버
  2. 볼스크루
  3. 서보기구
  4. 컨트롤러
(정답률: 77%)
  • 리졸버는 회전축의 각도나 위치를 검출하여 전기적 신호로 변환해 주는 회전 변위 센서로, CNC 기계에서 서보 모터의 위치와 속도를 피드백하는 핵심 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. SM45C의 강재를 날수 2개의 SKH 종의 엔드밀로 밑면 절삭할 때 테이블 이송은 약 몇 mm/min 인가? (단, 엔드밀 지름은 20mm, 절삭속도는 35m/min, 날당 이송량 0.1mm이다.)

  1. 111
  2. 222
  3. 333
  4. 444
(정답률: 61%)
  • 테이블 이송 속도는 주축 회전수와 날 수, 날당 이송량을 곱하여 산출합니다. 먼저 절삭속도 공식을 통해 주축 회전수를 구한 뒤 이송 속도를 계산합니다.
    ① [기본 공식] $F = \frac{1000 \times V}{\pi \times D} \times z \times f$
    ② [숫자 대입] $F = \frac{1000 \times 35}{3.14 \times 20} \times 2 \times 0.1$
    ③ [최종 결과] $F = 111.46$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 오토 콜리메이터(auto-collinator)를 이용하여 측정이 어려운 것은?

  1. 가공기계 안내면의 진직도
  2. 가공기계 안내면의 직각도
  3. 가공기계 안내면의 원통도
  4. 마이크로미터 측정면 평행도
(정답률: 53%)
  • 오토 콜리메이터는 빛의 반사 원리를 이용하여 아주 미세한 각도 변화를 측정하는 장치이므로 진직도, 직각도, 평행도 측정에 적합합니다. 하지만 원통도는 표면의 둥근 정도를 측정하는 형상 공차이므로 각도 측정기인 오토 콜리메이터로는 측정이 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 나사를 측정하는 일반적인 항목이 아닌 것은?

  1. 피치
  2. 유효지름
  3. 각도
  4. 리드
(정답률: 47%)
  • 나사의 정밀도 측정 시에는 나사산의 간격인 피치, 나사산의 실제 크기를 나타내는 유효지름, 나사산의 V자 모양을 결정하는 각도를 주로 측정합니다. 리드는 나사가 1회전 할 때 축 방향으로 이동하는 거리로, 일반적인 나사 측정 항목과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 기어가공용 가공기계 중 피니언 공구 또는 래크형 공구를 왕복운동시켜, 기어 소재와 공구에 적당한 이송을 주면서 기어를 가공하는 것은?

  1. 기어 셰이퍼(gear shaper)
  2. 브로칭 머신(broaching machine)
  3. 기어 셰이빙 머신(gear shaving machine)
  4. 핵소 머신(hacksaw machine)
(정답률: 51%)
  • 피니언 공구 또는 래크형 공구를 왕복 운동시켜 기어 소재에 이송을 주며 가공하는 방식은 기어 셰이퍼(gear shaper)의 전형적인 작동 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 선반에서 가공할 수 없는 것은?

  1. 나사 절삭
  2. 스플라인 홈 절삭
  3. 널링 절삭
  4. 테이퍼 절삭
(정답률: 75%)
  • 선반은 공작물을 회전시켜 외경, 내경, 나사, 널링, 테이퍼 등을 가공하는 기계입니다.

    오답 노트
    스플라인 홈 절삭: 밀링 머신이나 브로칭 머신에서 가공 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 다음중 청동의 특성을 활동과 비교하여 나타낸 것으로 틀린 것은?

  1. 구리(Cu)와 주석(Sn)의 합금이다.
  2. 내식성이 양호하다.
  3. 마찰저항이 작고 광택이 있다.
  4. 주조하기 쉬워 선박용 부품이나 밸브류, 동상, 베어링 등에 사용된다.
(정답률: 43%)
  • 청동은 구리(Cu)와 주석(Sn)의 합금으로 내식성이 좋고 주조성이 뛰어나 선박 부품이나 동상 등에 널리 사용됩니다. 하지만 마찰저항이 작고 광택이 있다는 설명은 청동의 일반적인 특성이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 기능성 신소재의 종류가 아닌 것은?

  1. 형상기억합금
  2. 수소저장합금
  3. 주조용합금
  4. 비정질합금
(정답률: 57%)
  • 형상기억합금, 수소저장합금, 비정질합금은 특수한 성질을 갖도록 설계된 기능성 신소재에 해당하지만, 주조용합금은 단순히 주조 공정의 편의성을 위해 만들어진 일반적인 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 내연기관의 실린더 내벽이나, 고암 터빈날개 등과 같은 제품의 표면경화법으로 가장 적합한 것은?

  1. 질화범
  2. 침화범
  3. 화염경화범
  4. 고주파경화범
(정답률: 43%)
  • 내연기관 실린더 내벽이나 고온 터빈 날개처럼 고온에서도 경도가 유지되어야 하는 제품의 표면경화에는 질화법이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 금형에 사용되는 펀치의 잔류 응력을 제거하고 기계적 성질을 향상시키며, 인성을 증대시키기 위해 A1, 변태 이하에서 열처리하는 방법은?

  1. 담금질
  2. 풀림
  3. 뜨임
  4. 불림
(정답률: 60%)
  • 잔류 응력을 제거하고 인성을 증대시키기 위해 $A_{1}$ 변태점 이하의 온도에서 가열 후 서서히 냉각하는 열처리 방법은 뜨임입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 금속의 일반적인 특성이 아닌 것은?

  1. 고체상태에서 결정구조를 갖는다.
  2. 열과 전기의 부도체이다.
  3. 연성 및 전성이 좋다.
  4. 금속적 광택을 가지고 있다.
(정답률: 80%)
  • 금속은 자유 전자를 가지고 있어 열과 전기를 매우 잘 전달하는 도체입니다.

    오답 노트
    결정구조 보유, 연성 및 전성 우수, 금속적 광택은 금속의 일반적인 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 알루미늄(AI)에 약 10%까지 마그네슘(Mg)을 첨가한 합금으로 내식성, 강도, 연신율이 우수하며 비중이 작은 합금은?

  1. 실루민
  2. 하이드로날륨
  3. 톰백
  4. 스텔라이트
(정답률: 45%)
  • 알루미늄에 마그네슘을 약 10%까지 첨가하여 내식성, 강도, 연신율을 높이고 비중을 낮춘 합금은 하이드로날륨입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 알루미늄에 관한 설명으로 틀린 것은?

  1. 비중 약 2.7의 금속이다.
  2. 마그네사이트(magnesite) 광석에서 AI2O3를 정제하여 용융염에서 전해하여 제조한다.
  3. 내식성, 열전도성, 전기전도도 및 가공성이 우수하고 경금속에 속한다.
  4. 항공기, 차량, 공전선 등을 이용된다.
(정답률: 60%)
  • 알루미늄은 마그네사이트가 아니라 보크사이트(Bauxite) 광석에서 $Al_{2}O_{3}$를 정제하여 용융염 전해법으로 제조합니다.

    오답 노트
    비중 약 2.7, 내식성·열전도성·전기전도도·가공성 우수, 항공기 및 차량 소재 활용은 알루미늄의 올바른 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 표준상태인 탄소강의 기계적 성질을 일반적으로 탄소함유량에 따라 변화한다. 가장 적합한 것은? (단, 표준상태인 탄소강을 0.86%C 이하의 아공석강이다.)

  1. 탄소량이 증가함에 따라 인장강도가 증가한다.
  2. 탄소량이 증가함에 따라 항복점이 저하한다.
  3. 탄소량이 증가함에 따라 연신율이 증가한다.
  4. 탄소량이 증가함에 따라 경도가 감소한다.
(정답률: 62%)
  • 아공석강에서 탄소 함유량이 증가하면 조직 내 펄라이트의 양이 많아져 강도와 경도는 증가하고, 연성과 인성은 감소하는 특성을 가집니다.

    오답 노트
    항복점이 저하한다: 탄소량 증가 시 일반적으로 항복점은 상승합니다.
    연신율이 증가한다: 탄소량 증가 시 연신율은 감소합니다.
    경도가 감소한다: 탄소량 증가 시 경도는 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 주철의 성장을 방지하는 방법이 아닌 것은?

  1. 측연의 미세화로서 조직을 치밀하게 한다.
  2. C와 Si의 양을 많게 한다.
  3. 편상 흑연을 구상흑연화 시킨다.
  4. Cr, Mn, Mo 등을 첨가하여 펄라이트 중 Fe3C분해를 막는다.
(정답률: 62%)
  • 주철의 성장은 흑연의 분해로 인해 발생하며, 이를 방지하기 위해서는 탄소(C)와 규소(Si)의 함량을 적절히 조절하여 낮추어야 합니다.

    오답 노트
    C와 Si의 양을 많게 한다: 탄소와 규소 함량이 높을수록 흑연화 경향이 강해져 성장이 촉진됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 주조 시 주형에 냉금을 삽입하여 주물 표면을 급냉 시킴으로써 백선화하고, 경도를 증가시킨 내마모성 주철은?

  1. 가단(malleable)주철
  2. 구상흑연주철
  3. 칠드(chilled)주철
  4. 미해나이트(meehanite)주철
(정답률: 60%)
  • 주조 시 냉금을 사용하여 표면을 급냉시키면 탄소가 흑연으로 석출되지 못하고 시멘타이트 조직이 형성되어 백선화되며, 이로 인해 경도와 내마모성이 매우 높은 칠드(chilled)주철이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 1줄 사각나사의 접촉면 마찰계수가 0.15이고, 이 나사의 리드각이 3.8° 일 때 이 나사의 효율을 약 몇 % 인가?

  1. 30.4
  2. 32.4
  3. 34.5
  4. 37.8
(정답률: 24%)
  • 나사의 효율은 리드각과 마찰각의 관계를 통해 구할 수 있습니다.
    ① [기본 공식] $\eta = \frac{\tan \alpha}{\tan(\alpha + \rho)}$
    ② [숫자 대입] $\eta = \frac{\tan 3.8^\circ}{\tan(3.8^\circ + \tan^{-1} 0.15)}$
    ③ [최종 결과] $\eta = 0.304$
    따라서 효율은 약 $30.4\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 평벨트 전동에서 두 축의 축간거리 C가 500mm, 풀리의 지름이 각각 300mm, 50mm일 때 바로걸기 벨트의 길이 L은 약 몇mm 인가?

  1. 1287
  2. 1581
  3. 1833
  4. 2042
(정답률: 52%)
  • 평벨트의 바로걸기 길이는 두 풀리의 원주 길이와 축간거리의 합으로 계산합니다.
    $$L = 2C + \frac{\pi(D+d)}{2} + \frac{(D-d)^2}{4C}$$
    $$L = 2 \times 500 + \frac{3.14(300+50)}{2} + \frac{(300-50)^2}{4 \times 500}$$
    $$L = 1581$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 1405Nㆍm의 토크를 전달시키는 지름 85mm의 전동축이 있다. 이 축에 사용되는 묻힘키(sunk key)의 길이는 전단과 압축을 고려하여 최소 몇mm 이상이어야 하는가? (단, 키의 폭은 24mm, 높이는 16mm이고 , 키 재료의 허용전단응력은 68.7MPa, 허용합축 응력은 147.2MPa이며, 키 홍의 깊이는 키 높이의 1/2로 한다.)

  1. 12.4
  2. 20.1
  3. 28.1
  4. 36.7
(정답률: 37%)
  • 키의 길이는 전단 응력과 압축 응력을 각각 계산하여 더 큰 값을 선택해야 합니다.
    먼저 축에 작용하는 힘 $F$를 구합니다.
    $$F = \frac{T}{\frac{d}{2}}$$
    $$F = \frac{1405 \times 1000}{42.5} = 33058.8$$
    1. 전단 응력 기준 길이 $L_s$:
    $$L_s = \frac{F}{b \times \tau}$$
    $$L_s = \frac{33058.8}{24 \times 68.7} = 20.0$$
    2. 압축 응력 기준 길이 $L_c$ (깊이 $h' = \frac{16}{2} = 8$):
    $$L_c = \frac{F}{h' \times \sigma}$$
    $$L_c = \frac{33058.8}{8 \times 147.2} = 28.1$$
    최종 결과: 두 값 중 큰 값인 $28.1$ mm 이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 2개의 강판에 대해 동일한 재질의, 동일한 리벳 지름으로 다음과 같은 이음 방법을 적용하고자 할 때 강판에 가할 수 있는 인장력이 가장 큰 것은?

  1. 2줄 겹치기 이음
  2. 양쪽 덮개판 1줄 맞대기 이음
  3. 한쪽 덮개판 2줄 맞대기 이음
  4. 양족 덮개판 2줄 맞대기 이음
(정답률: 64%)
  • 리벳 이음에서 강판에 가할 수 있는 인장력은 리벳의 개수와 배치 방식에 따른 전단 면적 및 지압 면적에 비례합니다. 양쪽 덮개판 2줄 맞대기 이음은 리벳의 수가 가장 많고 전단 면적이 최대가 되어 가장 큰 인장력을 견딜 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 하중을 작용 방향과 작용 시간에 따라 분류할 때 다음 중 작용 방향에 따른 분류에 속하는 것은?

  1. 반복 하중
  2. 충경 하중
  3. 굽힘 하중
  4. 교번 하중
(정답률: 48%)
  • 하중은 작용 방향(인장, 압축, 굽힘, 비틀림)과 작용 시간(정하중, 동하중, 반복하중, 교번하중, 충격하중)에 따라 분류합니다. 굽힘 하중은 하중이 작용하는 방향에 따른 분류에 해당합니다.

    오답 노트
    반복 하중, 충격 하중, 교번 하중: 작용 시간에 따른 분류
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 스프링 종류 중 하나인 고무 스프링(rubber spring)의 일반적인 특징에 관한 설명으로 틀린 것은?

  1. 하나의 고무로 여러 방향으로 오는 하중에 대한 방진이나 감쇠가 가능하다.
  2. 형상을 자유롭게 선택할 수 있고, 다양한 용도로 적용이 가능하다.
  3. 방진 및 방음 효과가 우수하다.
  4. 저온에서의 방진 능력이 우수하여 -10℃ 이하의 저온저장고 방진장치에 주로 사용된다.
(정답률: 80%)
  • 고무 스프링은 탄성체 특성상 온도가 낮아지면 경화되어 딱딱해지므로, 저온에서의 방진 능력이 급격히 저하됩니다. 따라서 -10℃ 이하의 저온저장고 방진장치에 사용하기에는 부적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 어떤 블록 브레이크 장치가 3.68KW의 동력을 제동할 수 있다. 브레이크 블록의 길이가 80mm, 폭이 20mm라면 이 브레이크의 용량은 약 몇 MPaㆍm/s 인가?

  1. 2.3
  2. 4.2
  3. 5.9
  4. 7.3
(정답률: 37%)
  • 브레이크의 용량은 단위 면적당 제동 동력으로 정의하며, 동력을 접촉 면적으로 나누어 계산합니다.
    ① [기본 공식] $C = \frac{P}{L \times w}$
    ② [숫자 대입] $C = \frac{3.68 \times 10^3}{0.08 \times 0.02}$
    ③ [최종 결과] $C = 2.3 \text{ MPa} \cdot \text{m/s}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 981Nㆍm의 비틀림 모멘트를 받는 중실축의 지름은 약 몇mm 이상이어야 하는가? (다느 축 쟈료의 허용전단응력은 49.05MPa이다.)

  1. 47
  2. 33
  3. 27
  4. 19
(정답률: 24%)
  • 중실축의 비틀림 모멘트와 허용전단응력의 관계식을 이용하여 축의 최소 지름을 계산합니다.
    ① [기본 공식] $d = \sqrt[3]{\frac{16T}{\pi \tau}}$
    ② [숫자 대입] $d = \sqrt[3]{\frac{16 \times 981}{\pi \times 49.05 \times 10^6}}$
    ③ [최종 결과] $d = 46.7 \text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림에서 기어 A의 잇수 ZA=70, 기어 B의 잇수 ZB=35이라 할 때 A를 고정하고 암 H를 기계방향(+)으로 2회전 시킬 때 B는 약 몇 회전하는가? (단, 시계방향을 +, 반시계방향을 -로 한다.)

  1. +2
  2. +4
  3. -2
  4. -4
(정답률: 58%)
  • 유성기어 장치에서 기어 A가 고정된 상태로 암 H가 회전할 때, 기어 B의 회전수는 암의 회전수와 기어비의 합으로 결정됩니다.
    ① [기본 공식] $N_B = N_H \times (1 + \frac{Z_A}{Z_B})$
    ② [숫자 대입] $N_B = 2 \times (1 + \frac{70}{35})$
    ③ [최종 결과] $N_B = 4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 베어링 설치시 가해주는 예압(preload)에 관한 설명으로 틀린 것은?

  1. 예압은 축의 흔들림을 적게 하고, 회전정밀도를 향상시킨다.
  2. 베어링 내부 틈새를 줄이는 효과를 가진다.
  3. 적절한 예압은 회전중의 베어링 소음을 갑소시킬 수 있다.
  4. 예압 시 가해주는 압력이 높을수록 예압 효과가 커지므로 예압을 크게 할수록 베어링 수명에 유리하다.
(정답률: 79%)
  • 예압은 베어링의 내부 틈새를 제거하여 축의 흔들림을 방지하고 회전 정밀도를 높이며 소음을 줄이는 효과가 있습니다. 하지만 예압을 너무 크게 가하면 베어링 내부의 하중이 증가하여 마찰과 마모가 심해지므로, 오히려 베어링의 수명은 단축됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 다음 중 일반적인 공구경로 시뮬레이션을 통해 파트 프로그래머가 직접 시각적으로 확인하기 어려운 것은?

  1. 공구가 공작물의 필요한 부분까지 제거하는지의 여부
  2. 공구가 어떤 클램프(clamp)나 고정구(fixture)와 충돌 하는지의 여부
  3. 공구가 포켓(pocket)의 바닥이나 측면, 리브(lib)를 관통하여 지나가는지의 여부
  4. 공구에 어떤 힘이 가해지며, 공구경로가 공구수면에 효율적인지의 여부
(정답률: 76%)
  • 공구경로 시뮬레이션은 주로 기하학적인 간섭, 충돌, 가공 경로의 적절성을 시각적으로 확인하는 도구입니다. 공구에 가해지는 절삭력이나 물리적인 효율성은 시각적 시뮬레이션만으로는 확인이 어렵고 별도의 해석 소프트웨어가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 합성 속면 엔티티가 아닌 것은?

  1. Ruled 곡면
  2. B-Spline 곡면
  3. Bezi8er 곡면
  4. Coon's 패치
(정답률: 57%)
  • 합성 곡면은 여러 곡선을 조합하여 생성하는 복잡한 면을 의미하며, Ruled 곡면은 두 곡선 사이를 직선으로 연결한 단순 생성 곡면입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 3차원에서 솔리드 모델링을 구성하는 기본적인 형상구조 요소 중 기본형상(Primitive)이라고 할 수 없는 것은?

  1. 구(sphere)
  2. 면(plane)
  3. 원뿔(cone)
  4. 원기둥(cylinder)
(정답률: 76%)
  • 솔리드 모델링의 기본형상(Primitive)은 부피를 가진 3차원 기본 입체를 의미합니다.

    오답 노트
    면(plane): 부피가 없는 2차원 요소이므로 기본형상에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 기존에 이미 존재하고 있는 실제 부품의 표면을 측정한 정보를 기초로 하여 부품형상의 모델을 만드는 방법은?

  1. Computer-aided Design
  2. Rapie Protoyping
  3. Reverse engineering
  4. Quality Function
(정답률: 51%)
  • 실제 존재하는 부품의 형상을 측정하여 역으로 CAD 모델을 생성하는 과정을 Reverse engineering(역설계)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CNC 선반용 NC데이터를 생성시 노즐 반경이 0.8mm인 바이트를 선정하고 도면에는 최대높이 거칠기가 0.02mm로 표시되었을 때 바이트의 이송속도는 몇 mm/rev로 지정해야 하는가?

  1. 0.357
  2. 0.457
  3. 0.505
  4. 0.557
(정답률: 33%)
  • 이송속도와 표면 거칠기, 노즐 반경의 관계식을 이용하여 계산합니다.
    ① [기본 공식] $R = \frac{f^{2}}{8r}$ (거칠기 = 이송속도 제곱 / 8 × 노즐반경)
    ② [숫자 대입] $0.02 = \frac{f^{2}}{8 \times 0.8}$
    ③ [최종 결과] $f = 0.357$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 곡면 모델링 시스템(surface modeling system)으로 수행할 수 없는 작업은?

  1. 면을 모델링한 후 공구 이송 경로를 정의
  2. 두 면의 교차선이나 단면도를 구함
  3. 모델링 한 후 은선의 제거
  4. 무게, 체적, 모멘트의 계산
(정답률: 79%)
  • 무게, 체적, 모멘트와 같은 물리적 성질의 계산은 내부가 채워진 솔리드 모델링(Solid Modeling)에서만 가능하며, 껍데기만 정의하는 곡면 모델링으로는 수행할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 CAD 데이터 교환형식인 IGES(Initial Graphics Exchange Specification)에 관한 설명으로 틀린 것은?

  1. 서로 다른 CAD/CAM/CAE 시스템 사이에 제품정의 데이터를 교환하기 위하여 개발한 표준교환형식이다.
  2. ISO(International Organization for Standardization)에서 1985년 IGES를 국제표준으로 채택했다.
  3. 데이터 변환과정을 거치므로 유효숫자 및 라운드 오프에러가 발생할 수 있다.
  4. IGES에서 지원하지 않는 요소로 모델링한 경우 비슷한 요소로 변환하므로 정보전달과정에 오류가 발생할 수 있다.
(정답률: 49%)
  • IGES는 1979년에 NBS(미국 표준국)에 의해 제안된 표준 교환 형식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 Bazier 곡선과 곡면에 관한 특징으로 틀린 것은?

  1. 곡선은 양단의 끝점을 통과한다.
  2. 곡선은 장점을 통과 시킬 수 있는 다각형 내측에 존재한다.
  3. 1개의 장점 변화만으로는 곡선전체에 영향을 미치지 않는다.
  4. 다각형의 양끝의 선분은 시작점과 끝점의 접선벡터과 같은 방향이다.
(정답률: 72%)
  • Bezier 곡선은 제어점(장점)의 위치가 하나만 변해도 곡선 전체의 형상에 영향을 미치는 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 소재의 공금, 투입으로부터 가공, 조립, 출고까지를 자동으로 관리, 생산하는 시스템으로 생산 효율과 유연성을 동시에 만족시키는 생산시스템을 무엇이라 하는가?

  1. CIM
  2. FA
  3. FMS
  4. DNC
(정답률: 74%)
  • 소재 투입부터 가공, 조립, 출고까지 전 과정을 자동 관리하며 생산 효율성과 유연성을 동시에 확보하는 시스템은 FMS(Flexible Manufacturing System)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 그림의 도형이 갖는 독립된 셸(shell)의 수와 모서리 수의 합은 얼마인가?

  1. 25
  2. 26
  3. 27
  4. 28
(정답률: 63%)
  • 도형의 셸(shell) 수와 모서리(edge) 수를 각각 구하여 합산합니다.
    1. 셸 수: 외곽 큐브와 내부 빈 공간 큐브가 연결된 하나의 덩어리이므로 $1$개
    2. 모서리 수: 외곽 큐브 모서리 $12$개 + 내부 큐브 모서리 $12$개 = $24$개
    따라서 합계는 다음과 같습니다.
    $$\text{Total} = 1 + 24$$
    $$\text{Total} = 25$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 공간상의 한 점을 표시하기 위해 사용되는 좌표계로 거리(r), 각도(θ), 높이(z)로서 나타내는 좌표계는?

  1. 직교 좌표계
  2. 극 좌표계
  3. 원통 좌표계
  4. 구면 좌표계
(정답률: 55%)
  • 공간상의 점을 거리 $r$, 각도 $\theta$, 높이 $z$의 세 가지 성분으로 나타내는 좌표계는 원통 좌표계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 NURBS 곡선에 관한 설명으로 틀린 것은?

  1. Conic 곡선을 표현할 수 있다.
  2. Blending 함수는 bernstein 다항식이다.
  3. Blending 함수는 B-spline과 같은 함수를 사용한다.
  4. 조정점의 가중치(weight)를 변경하여 곡선 형상을 변화시킬 수 있다.
(정답률: 46%)
  • NURBS 곡선은 B-spline의 가중치 버전으로, Blending 함수 역시 B-spline과 동일한 기저 함수를 사용합니다. Bernstein 다항식은 NURBS가 아닌 베지에(Bezier) 곡선에서 사용하는 Blending 함수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 파라메트릭 모델링에 관한 설명으로 틀린 것은?

  1. 치수 사이의 관계는 수학식으로 부여된다.
  2. 형상 구속조건은 기준점에서 형상까지의 거리로 부여된다.
  3. 치수 구속조건이란 형태에 부여된 치수값과 이들 치수 사이의 관계다.
  4. 형상 구속조건(constraint)과 치수 구속조건을 이용해서 모델링한다.
(정답률: 39%)
  • 파라메트릭 모델링에서 형상 구속조건은 거리값이 아니라 수평, 수직, 일치, 접함과 같은 기하학적 관계(기호)로 부여하여 형상을 제어합니다.

    오답 노트
    치수 사이의 관계는 수학식으로 부여: 맞음
    치수 구속조건은 치수값과 관계 정의: 맞음
    형상 및 치수 구속조건을 이용해 모델링: 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 CAD/CAM 소프트웨어의 모델 데이터베이스에 포함되어야 하는 기본요소와 가장 거리가 먼 것은?

  1. 모델 형상
  2. 설계자 인적사항
  3. 모델의 재질특성
  4. 모델을 구성하는 그래픽 요소(attributes)
(정답률: 81%)
  • CAD/CAM 소프트웨어의 모델 데이터베이스는 제품의 형상을 정의하고 제조하기 위한 기술적 정보(형상, 재질, 그래픽 속성 등)를 저장하는 곳입니다. 설계자 인적사항은 관리용 문서 정보일 뿐, 모델의 기하학적 형상을 정의하는 데이터베이스의 기본 요소에는 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 실루엣(silhouette)을 구할 수 없는 모델링 방법은?

  1. CSG 방식
  2. B-rep 방식
  3. Surface model 방식
  4. Wire frame model 방식
(정답률: 79%)
  • Wire frame model 방식은 물체의 모서리(Edge)만을 선으로 표현하는 방식이므로, 면(Surface)에 대한 정보가 없어 외곽선인 실루엣을 계산할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 평면과 교차하는 방향에 따라 원, 타원, 포물선, 쌍곡선 등이 생성되는 곡선은?

  1. 원추(Conic section) 곡선
  2. 퍼거슨(Ferguson) 곡선
  3. 베이지(Bezier) 곡선
  4. 스플라인(Spline) 곡선
(정답률: 42%)
  • 원추 곡선은 원뿔(Cone)을 평면으로 절단했을 때 그 교차 방향과 각도에 따라 원, 타원, 포물선, 쌍곡선이 나타나는 기하학적 곡선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 임의의 삼각형의 꼭지점에서 이웃 삼각형들과 법선벡터의 평균을 사용하여 반사광을 계산하는 음영법(shading)은?

  1. Phong 음영법
  2. Gouraud 음영법
  3. Lambert 음영법
  4. Faceted 음영법
(정답률: 49%)
  • Gouraud 음영법은 삼각형의 꼭짓점에서 법선벡터의 평균을 이용하여 색상을 계산한 뒤, 내부를 선형 보간하여 부드럽게 표현하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 데이터를 전송할 때 구성되는 시리얼 데이터의 4가지 구성요소가 아닌 것은?

  1. 스타트 비트
  2. 데이터 비트
  3. 패리티 비트
  4. 디지트 비트
(정답률: 52%)
  • 시리얼 데이터 전송 시 데이터의 시작과 끝, 오류 검출을 위해 스타트 비트, 데이터 비트, 패리티 비트, 스톱 비트의 4가지 요소로 구성됩니다.

    오답 노트
    디지트 비트: 시리얼 데이터의 표준 구성 요소가 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 가공경로계획에 대한 일반적인 설명으로 옳지 않은 것은?

  1. Parametric 방식과 Cartesian방식으로 크게 나눈다.
  2. Up-milling과 down-milling의 장단점을 고려해야 한다.
  3. 가공경로를 연결하는 방식으로는 one-way와 zigzag방식이 있다.
  4. 황삭의 경우에는 정밀한 가공이 요구되지 않으므로 별로 중요시되지 않는다.
(정답률: 74%)
  • 가공경로계획은 정삭뿐만 아니라 황삭 단계에서도 매우 중요합니다. 황삭은 대량의 소재를 빠르게 제거하는 과정으로, 공구의 부하를 줄이고 가공 효율을 높이기 위해 최적의 경로를 설정하는 것이 필수적이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 두 점(1, 1), (3, 4)를 잇는 선분을 원점 기준으로 X방향으로 2배, Y방향으로 0.5배 확대(축소)하였을 때 선분 양끝 점의 좌표를 구한 것은?

  1. (1, 1), (1.5, 2)
  2. (1, 1), (6, 2)
  3. (2, 0.5), (6, 2)
  4. (2.2), (1.5, 2)
(정답률: 72%)
  • 원점을 기준으로 각 좌표축 방향으로 배율을 곱하여 확대 또는 축소 좌표를 구합니다.
    ① [기본 공식]
    $$X' = X \times S_x$$
    $$Y' = Y \times S_y$$
    ② [숫자 대입]
    점 1: $(1 \times 2, 1 \times 0.5)$
    점 2: $(3 \times 2, 4 \times 0.5)$
    ③ [최종 결과]
    $$(2, 0.5), (6, 2)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 그림과 같은 기어 간략도를 살펴볼 때 기어의 종류는?

  1. 헬리컬 기어
  2. 스파이럴 베벨 기어
  3. 스크루 기어
  4. 하이포이드 기어
(정답률: 53%)
  • 제시된 기어 간략도 는 축의 중심선이 일치하지 않고 어긋나 있는 특징을 가진 하이포이드 기어의 형상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 나사의 종류를 표시하는 기호가 잘못 연결된 것은?

  1. 30도 사다리꼴 나사:TW
  2. 유니파이 보통 나사:UNC
  3. 유니파이 가는 나사:UNF
  4. 미터 가는 나사:M
(정답률: 72%)
  • 나사의 종류 기호 중 30도 사다리꼴 나사는 Tr로 표시해야 하며, TW는 트래피조이달 나사(Trapezoidal thread)의 다른 표기나 특정 규격일 수 있으나 표준적인 30도 사다리꼴 나사 기호와는 다릅니다.

    오답 노트
    유니파이 보통 나사: UNC (정상)
    유니파이 가는 나사: UNF (정상)
    미터 가는 나사: M (종류 기호로는 보통/가는 나사 모두 M으로 표시하므로 정상)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 그림과 같은 기호에서 "G"가 나타내는 것은?

  1. 표면 거칠기의 상한치
  2. 표면 거칠기의 하한치
  3. 가공 방법
  4. 줄무늬 방향
(정답률: 79%)
  • 표면 거칠기 표시 기호에서 의 G는 가공 방법을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같은 끼워맞춤 부분의 치수가 로 기입되어 있을 때, 끼워 맞춤의 종류는?

  1. 헐거운 끼워 맞춤
  2. 중간 끼워 맞춤
  3. 단면 끼워 맞춤
  4. 억지 끼워 맞춤
(정답률: 72%)
  • 끼워맞춤 기호 $\phi 40 \frac{H7}{p6}$에서 구멍의 공차역은 $H7$ (기준 구멍), 축의 공차역은 $p6$ 입니다.
    소문자 $p$로 시작하는 축 공차는 구멍의 최소 치수보다 축의 최대 치수가 크고, 구멍의 최대 치수보다도 축의 최소 치수가 큰 경우가 많아 항상 죔새가 발생하는 억지 끼워 맞춤에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 암, 리브, 핸들 등의 전단면을 그림과 같이 나타내는 단면도를 무엇이라 하는가?

  1. 온 단면도
  2. 회전도시 단면도
  3. 부분 단면도
  4. 한쪽 단면도
(정답률: 61%)
  • 회전도시 단면도는 리브, 암, 핸들처럼 대칭인 부품의 단면을 효율적으로 보여주기 위해, 단면의 일부를 90도 회전시켜 평면상에 나타내는 방법입니다.
    제시된 이미지에서 중앙의 단면 형상이 회전되어 표현된 것을 확인할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 기계구조용 탄소 강재의 KS 재료 기호인 것은?

  1. SS 400
  2. SM 45C
  3. SF 340A
  4. SMS 400C
(정답률: 80%)
  • 기계구조용 탄소 강재의 KS 재료 기호는 SM(Steel Machine)을 사용하며, 뒤에 탄소 함유량과 기호를 붙입니다.
    따라서 SM 45C가 정답입니다.

    오답 노트
    SS 400: 일반 구조용 압연 강재
    SF 340A: 단조 강재
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 그림과 같은 입체의 제3각 정투상도로 가장 적합한 것은?

(정답률: 79%)
  • 제3각법은 정면도를 중심으로 윗면에 평면도를, 오른쪽에 우측면도를 배치하는 투상법입니다.
    제시된 입체 형상을 분석하면, 위에서 본 평면도는 직사각형 내부에 작은 직사각형 구멍이 있는 형태이며, 정면도와 우측면도는 단차진 계단 모양의 형상이 나타나야 합니다.
    이러한 배치와 형상이 정확하게 일치하는 것은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 도면과 같이 A와 B 두개 부품이 조립상태에 있다. A와 B의 치수가 올바르게 설명된 것은?

  1. ②는 부품 A의 치수이고, 최대허용치수는 50.042mm
  2. ①는 부품 A의 치수이고, 최소허용치수는 50.000mm
  3. ②는 부품 B의 치수이고, 최대허용치수는 50.042mm
  4. ①는 부품 B의 치수이고, 최소허용치수는 50.025mm
(정답률: 44%)
  • 도면에서 부품 A는 축(Shaft)이고 부품 B는 구멍(Hole)입니다.
    치수 ①은 구멍 B의 치수이며, 치수 ②는 축 A의 치수입니다.
    축 A의 치수 ②는 $50^{+0.042}_{+0.025}$이므로, 최대허용치수는 기본 치수 $50$에 최대 허용차 $0.042$를 더한 $50.042\text{mm}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 평행 투상법에 의한 3차원상의 표시법 중 경사 투상법에 속하지 않는 것은?

  1. 캐벌리어 투상법
  2. 캐비넷 투상법
  3. 다이매트릭 투상법
  4. 플라노매트릭 투상법
(정답률: 39%)
  • 경사 투상법은 투상축이 수평선과 경사를 이루는 방식으로 캐벌리어 투상법, 캐비넷 투상법, 플라노매트릭 투상법이 이에 속합니다.

    오답 노트
    다이매트릭 투상법: 축측 투상법의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 단면도의 특징이 다른 하나는?

(정답률: 61%)
  • 는 단면의 일부만 나타내는 부분 단면도인 반면, 나머지 보기들은 전체를 절단하여 나타내는 온단면도 형식을 취하고 있어 특징이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 선삭가공에서 가공길이 200mm, 회전수 1400rpm, 이송속도 0.3mm/rev의 조건에서 가공시간은 약 얼마가 소요되는가?

  1. 28.6초
  2. 38.6초
  3. 25.3초
  4. 35.3초
(정답률: 46%)
  • 선삭 가공 시간은 가공 길이를 회전수와 이송속도의 곱으로 나누어 계산합니다.
    ① [기본 공식] $T = \frac{L}{N \times f}$
    ② [숫자 대입] $T = \frac{200}{1400 \times 0.3}$
    ③ [최종 결과] $T = 0.476\text{ min} = 28.6\text{ sec}$
    따라서 가공 시간은 약 $28.6$초가 소요됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. CNC 공작기계에서 발생하는 경보 중 torque limit alaem의 원인으로 옳은 것은?

  1. 금지영역 침법
  2. 주축 모터의 과부하
  3. 충돌로 인한 안전핀 파손
  4. 과부하로 인한 over load trip
(정답률: 59%)
  • Torque limit alarm은 서보 모터의 토크가 설정된 한계치를 초과했을 때 발생합니다. 특히 기계적 충돌로 인해 안전핀이 파손되거나 구동부에 과도한 부하가 걸려 회전이 제한될 때 이 경보가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 방전가공이 불가능한 재료는?

  1. 초경합금
  2. 아크릴
  3. 탄소공구강
  4. 고속도강
(정답률: 82%)
  • 방전가공은 전극과 공작물 사이에 스파크를 발생시켜 재료를 제거하는 방식이므로, 반드시 전기가 통하는 전도성 재료여야 합니다. 아크릴은 대표적인 절연체(부도체)이므로 방전가공이 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 머시닝 센터에서 여러 가지 가공을 순차적으로 할 수 있도록 자동으로 공구를 교환해 주는 장치를 무엇이라 하는가?

  1. ATC
  2. APT
  3. APC
  4. TURRET
(정답률: 84%)
  • 머시닝 센터에서 가공 공정을 효율적으로 수행하기 위해 자동으로 공구를 교환해 주는 장치는 ATC(Automatic Tool Changer)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

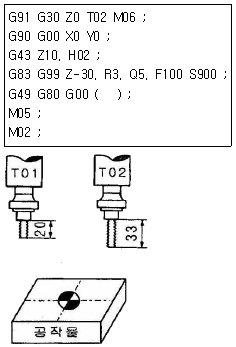

75. 다음 그림과 같이 공작물 윗면 중앙을 원점으로 하고 T02로 가공 후 공작물 표면으로부터 50mm 떨어지고자 할 때 ()안의 내용으로 적당한 것은? (단, 기준공구는 T01을 사용한다.)

  1. Z250.
  2. Z37.
  3. Z40.
  4. Z63.
(정답률: 59%)
  • 기준 공구(T01) 대비 가공 공구(T02)의 길이 차이를 보정하여 이동 거리를 산출합니다.
    ① [기본 공식] $Z = \text{이격 거리} + (L_{T02} - L_{T01})$
    ② [숫자 대입] $Z = 50 + (33 - 20)$
    ③ [최종 결과] $Z = 63$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 CNC 선반에서 "G96 S400 M03.;"의 프로그램 설명으로 적합하지 않는 것은?

  1. 절삭속도 일정제어이다.
  2. 시계(정)방향 회전을 나타낸다.
  3. 주속의 단위는 rpm이다.
  4. 주속의 단위는 m/min이다.
(정답률: 54%)
  • G96은 절삭속도 일정제어 명령어로, 주축 회전수($\text{rpm}$)가 아닌 절삭속도($\text{m/min}$)를 기준으로 제어합니다.

    오답 노트
    주속의 단위는 rpm이다: G96의 단위는 $\text{m/min}$이며, $\text{rpm}$은 G97(주축 회전수 일정제어)의 단위입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 서보모터에서 위치 및 속도를 검출하여 피드백(feed back)하는 제어 방식은?

  1. 개방회로 방식
  2. 하이브리드 방식
  3. 반폐쇄회로 방식
  4. 폐쇄회로 방식
(정답률: 68%)
  • 서보모터의 제어 루프에서 모터의 회전각(위치)을 검출하는 엔코더를 통해 피드백을 받지만, 실제 공작물의 위치가 아닌 기계적 구동부의 위치를 검출하는 방식이므로 반폐쇄회로 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음은 CNC 선반의 프로그램이다. N02 블록 수행시 주축의 회전수(rpm)는 얼마인가? (단, 직겨 지령이며, 소수점 이하에서 반올림한다.)

  1. 127
  2. 1000
  3. 1273
  4. 12732
(정답률: 60%)
  • G96 절삭속도 일정제어 시, G50 명령어로 설정된 최대 회전수를 초과할 수 없습니다.
    계산된 회전수와 G50 설정값을 비교하여 작은 값이 적용됩니다.
    ① [기본 공식] $N = \frac{1000 \times V}{\pi \times D}$
    ② [숫자 대입] $N = \frac{1000 \times 400}{3.14 \times 50}$
    ③ [최종 결과] $N = 2547$
    계산값은 $2547\text{ rpm}$이지만, N01 블록에서 G50 S1000으로 최대 회전수를 $1000\text{ rpm}$으로 제한했으므로 최종 회전수는 $1000\text{ rpm}$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. CNC 공작기계의 컨트롤러에서 최소 설정 단위가 0.001mm일 때 X축으로 543210 펄스만큼 이동하고자 할 때 지령으로 옳은 것은?

  1. G01 X543210.
  2. G01 X54321.0
  3. G01 X5432.10
  4. G01 X543.210
(정답률: 74%)
  • 최소 설정 단위(1펄스당 이동 거리)를 이동 펄스 수에 곱하여 전체 이동 거리를 계산합니다.
    ① [기본 공식] $\text{이동 거리} = \text{펄스 수} \times \text{최소 설정 단위}$
    ② [숫자 대입] $\text{이동 거리} = 543210 \times 0.001$
    ③ [최종 결과] $\text{이동 거리} = 543.210$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 그림에서와 같이 P1→P2로 절삭하고자 할 때 옳은 것은?

  1. G90 G02 X60. Y40, I10. J40. ;
  2. G90 G02 X30. Y10, I10. J40. ;
  3. G90 G03 X60. Y40, I10. J40. ;
  4. G90 G03 X60. Y40, I0. J30. ;
(정답률: 49%)
  • 그림 분석 결과, $P1(30, 10)$에서 $P2(60, 40)$까지 반시계 방향으로 원호 보간하므로 $G03$을 사용합니다. 원호 중심은 $(30, 40)$이므로, 시작점 $P1$에서 중심까지의 상대 거리 $I = 30 - 30 = 0$, $J = 40 - 10 = 30$이 됩니다. 따라서 지령은 $G90$ $G03$ $X60.$ $Y40,$ $I0.$ $J30.$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
