컴퓨터응용가공산업기사 필기 기출문제복원 (2017-03-05)

컴퓨터응용가공산업기사
(2017-03-05 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 20℃에서 20mm인 게이지 블록이 손과 접촉 후 온도가 36℃가 되었을 때, 게이지 블록에 생긴 오차는 몇 mm인가? (단, 선팽창계수는 1.0×10-6/℃이다.)

  1. 3.2×10-4
  2. 3.2×10-3
  3. 6.4×10-4
  4. 6.4×10-3
(정답률: 50%)
  • 게이지 블록의 길이 변화량을 구하기 위해서는 선팽창계수와 온도 변화량, 그리고 초기 길이가 필요하다. 초기 길이는 20mm이고, 온도 변화량은 36℃ - 20℃ = 16℃이다. 선팽창계수는 1.0×10-6/℃이므로, 길이 변화량은 다음과 같이 계산할 수 있다.

    길이 변화량 = 초기 길이 × 선팽창계수 × 온도 변화량
    = 20mm × 1.0×10-6/℃ × 16℃
    = 3.2×10-4mm

    따라서, 정답은 "3.2×10-4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 상향절삭과 하향절삭에 대한 설명으로 틀린 것은?

  1. 하향절삭은 상향절삭보다 표면거칠기가 우수하다.
  2. 상향절삭은 하향절삭에 비해 공구의 수명이 짧다.
  3. 상향절삭은 하향절삭과는 달리 백래시 제거장치가 필요하다.
  4. 상향절삭은 하향절삭할 때보다 가공물을 견고하게 고정하여야 한다.
(정답률: 84%)
  • "상향절삭은 하향절삭과는 달리 백래시 제거장치가 필요하다."가 틀린 것이 아닙니다. 상향절삭은 하향절삭보다 백래시가 발생하기 쉬우므로 백래시 제거장치가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 절삭공구의 절삭면에 평행하게 마모되는 현상은?

  1. 치핑(chiping0
  2. 플랭크 마모(flank wear)
  3. 크레이터 마모(creat wear)
  4. 온도파손(temperature failure)
(정답률: 75%)
  • 절삭공구가 작업하면서 절삭면과 물체 사이에서 마찰이 발생하게 되는데, 이로 인해 절삭면이 점점 마모되어 가파른 각도를 가지게 되는데, 이러한 현상을 플랭크 마모(flank wear)이라고 합니다. 따라서 정답은 "플랭크 마모(flank wear)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 드릴작업에 대한 설명으로 적절하지 않은 것은?

  1. 드릴작업은 항상 시작할 때보다 끝날 때 이송을 빠르게 한다.
  2. 지름이 큰 드릴을 사용할 때는 바이스를 테이블에 고정한다.
  3. 드릴은 사용 전에 점검하고 마모나 균열이 있는 것은 사용하지 않는다.
  4. 드릴이나 드릴 소켓을 뽑을 때는 전용공구를 사용하고 해머 등으로 두드리지 않는다.
(정답률: 90%)
  • "드릴작업은 항상 시작할 때보다 끝날 때 이송을 빠르게 한다."는 적절하지 않은 설명입니다. 이유는 드릴 작업이 끝나면 작업물을 이송하는 것이 아니라, 작업물을 고정한 후 드릴을 이동시켜 다음 작업을 수행하기 때문입니다. 따라서 이 설명은 오히려 혼란을 줄 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 절삭공작기계가 아닌 것은?

  1. 선반
  2. 연삭기
  3. 플레이너
  4. 굽힘 프레스
(정답률: 88%)
  • 절삭공작기계는 재료를 자르거나 연마하는 기계를 말하는데, 선반, 연삭기, 플레이너는 모두 절삭공작기계에 해당합니다. 하지만 굽힘 프레스는 금속 시트를 굽히는 기계로, 절삭공작기계에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 기어 절삭기에서 창성법으로 치형을 가공하는 공구가 아닌 것은?

  1. 호브(hob)
  2. 브로치(broach)
  3. 래크 커터(rack cutter)
  4. 피니언 커터(pinion cutter)
(정답률: 79%)
  • 기어 절삭기에서 창성법으로 치형을 가공하는 공구는 호브, 래크 커터, 피니언 커터이다. 그러나 브로치는 창성법으로 치형을 가공하는 공구가 아니라, 회전하는 치형에 직선적으로 접근하여 내부를 가공하는 공구이다. 따라서 브로치는 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. CNC기계의 움직임을 전기적인 신호로 속도와 위치를 피드백하는 장치는?

  1. 리졸버(resolver)
  2. 컨트롤러(controller)
  3. 볼 스크루(ball screw)
  4. 페리티 체크(parity-check)
(정답률: 77%)
  • 리졸버는 CNC기계의 움직임을 전기적인 신호로 속도와 위치를 피드백하는 장치입니다. 이는 리졸버가 회전하는 축의 위치와 속도를 전기적인 신호로 변환하여 컨트롤러에게 전달하고, 컨트롤러는 이를 기반으로 다음 동작을 결정합니다. 따라서 리졸버는 CNC기계의 정확한 위치 제어에 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

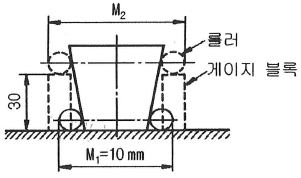

8. 그림에서 플러그 게이지의 기울기가 0.05일 때, M2의 길이[mm]는? (단, 그림의 치수단위는 mm이다.)

  1. 10.5
  2. 11.5
  3. 13
  4. 16
(정답률: 54%)
  • 플러그 게이지의 기울기는 M1과 M2의 길이 차이에 영향을 미친다. 기울기가 0.05이므로 M1과 M2의 길이 차이는 0.05배가 된다. 따라서 M1과 M2의 길이 차이는 0.05 × 260 = 13mm가 된다. 따라서 M2의 길이는 M1의 길이에서 13mm를 뺀 값인 260 - 13 = 247mm가 된다. 따라서 정답은 "13"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 연삭 숫돌의 표시에 대한 설명이 옳은 것은?

  1. 연삭입자 C는 갈색 알루미나를 의미한다.
  2. 결합제 R은 레지노이드 결합제를 의미한다.
  3. 연삭 숫돌의 입도 #100이 #300보다 입자의 크기가 크다.
  4. 결합도 K 이하는 경한 숫돌, L ~ O는 중각 정도 숫돌, P 이상은 연한 숫돌이다.
(정답률: 65%)
  • 연삭 숫돌의 입도 #100이 #300보다 입자의 크기가 크다는 것은, 입도가 작을수록 입자의 크기가 작아지고, 입도가 클수록 입자의 크기가 커진다는 것을 의미한다. 따라서 #100은 #300보다 입자의 크기가 크다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 삼각함수에 의하여 각도를 길이로 계산하여 간접적으로 각도를 구하는 방법으로, 블록 게이지와 함께 사용하는 측정기는?

  1. 사인 바
  2. 베벨 각도기
  3. 오토 콜리메이터
  4. 콤비네이션 세트
(정답률: 85%)
  • 사인 바는 삼각함수에 의해 각도를 계산하는데 사용되는 도구 중 하나로, 블록 게이지와 함께 사용하여 각도를 간접적으로 측정할 수 있습니다. 사인 바는 삼각형의 한 변의 길이와 그에 대한 각도의 사인 값을 이용하여 다른 변의 길이를 계산하는데 사용됩니다. 따라서 각도를 구하기 위해서는 사인 바를 이용하여 삼각형의 변의 길이를 계산하고, 이를 다시 삼각함수에 대입하여 각도를 구할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 선반을 설계할 때 고려할 사항으로 틀린 것은?

  1. 고장이 적고 기계효율이 좋을 것
  2. 취급이 간단하고 수리가 용이할 것
  3. 강력 절삭이 되고 절삭 능률이 클 것
  4. 기계적 마모가 높고, 가격이 저렴할 것
(정답률: 90%)
  • 선반을 설계할 때 기계적 마모가 높고, 가격이 저렴한 것은 고려하지 않는 것이 옳습니다. 이는 제품의 내구성과 효율성을 저하시키며, 장기적으로는 비용이 더 많이 들게 됩니다. 따라서, 선반을 설계할 때는 고장이 적고 기계효율이 좋을 것, 취급이 간단하고 수리가 용이할 것, 강력 절삭이 되고 절삭 능률이 클 것을 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 선반의 주요 구조부가 아닌 것은?

  1. 베드
  2. 심압대
  3. 주축대
  4. 회전 테이블
(정답률: 84%)
  • 선반의 주요 구조부는 베드, 심압대, 주축대이며, 회전 테이블은 선택적으로 추가할 수 있는 부품입니다. 따라서 회전 테이블은 선반의 주요 구조부가 아닙니다. 회전 테이블은 작업물을 회전시켜 다양한 각도에서 가공할 수 있도록 도와주는 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 드릴 머신으로서 할 수 없는 작업은?

  1. 널링
  2. 스폿 페이싱
  3. 카운터 보링
  4. 카운더 싱킹
(정답률: 87%)
  • 널링은 회전하는 드릴 머신으로는 할 수 없는 작업이다. 널링은 원통형 물체의 내부를 가공하는 작업으로, 드릴 머신은 원통형 물체의 표면만 가공할 수 있기 때문이다. 스폿 페이싱, 카운터 보링, 카운더 싱킹은 모두 드릴 머신으로 가능한 작업이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 일반적인 손다듬질 작업 공정순서로 옳은 것은?

  1. 정 → 줄 → 스크레이퍼 → 쇠톱
  2. 줄 → 스크레이퍼 → 쇠톱 → 정
  3. 쇠톱 → 정 → 줄 → 스크레이퍼
  4. 스크레이퍼 → 정 → 쇠톱 → 줄
(정답률: 79%)
  • 일반적인 손다듬질 작업 공정순서는 큰 부분을 먼저 다듬고 작은 부분을 나중에 다듬는 것이 일반적입니다. 따라서 쇠톱으로 큰 부분을 다듬고, 정밀하게 다듬을 줄을 먼저 만들어준 후, 줄을 기준으로 작은 부분을 스크레이퍼로 다듬는 것이 가장 효율적인 순서입니다. 따라서 "쇠톱 → 정 → 줄 → 스크레이퍼"가 옳은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 밀링작업의 단식 분할법에서 원주를 15등분 하려고 한다. 이 때 분할대 크랭크의 회전수를 구하고, 15구멍열 분할판을 몇 구멍씩 보내면 되는가?

  1. 1회전에 10구멍씩
  2. 2회전에 10구멍씩
  3. 3회전에 10구멍씩
  4. 4회전에 10구멍씩
(정답률: 57%)
  • 원주를 15등분하려면 분할대 크랭크는 15번 회전해야 한다. 하지만 보기에서는 10구멍씩 분할하라고 되어 있으므로, 15등분을 10등분으로 나누어야 한다. 따라서 2회전에 10구멍씩 보내면 된다. 이유는 1회전에 10구멍씩 보내면 10등분까지만 가능하므로, 2회전에 10구멍씩 보내야 15등분까지 가능하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 선반에서 맨드릴(mandrel)의 종류가 아닌 것은?

  1. 갱 맨드릴
  2. 나사 맨드릴
  3. 이동식 맨드릴
  4. 테이퍼 맨드릴
(정답률: 49%)
  • 이동식 맨드릴은 선반에 고정되어 있지 않고 이동이 가능한 맨드릴로, 작업물을 고정하고 회전시키기 위해 사용됩니다. 따라서 다른 종류의 맨드릴들과는 달리 선반에 고정되어 있지 않으며 이동이 가능하다는 점에서 차이가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 구멍가공을 하기 위해서 가공물을 고정시키고 드릴이 가공 위치로 이동할 수 있도록 제작된 드릴링 머신은?

  1. 다두 드릴링 머신
  2. 다축 드릴링 머신
  3. 탁상 드릴링 머신
  4. 레이디얼 드릴링 머신
(정답률: 69%)
  • 레이디얼 드릴링 머신은 가공물을 고정시키고 드릴이 가공 위치로 이동할 수 있도록 제작된 드릴링 머신으로, 드릴의 이동 방향이 수직 방향이 아닌 수평 방향으로 이루어지는 특징을 가지고 있습니다. 따라서 구멍을 가공하기 위해 가공물을 회전시키지 않고도 정확한 위치에 구멍을 뚫을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 나사연삭기의 연삭방법이 아닌 것은?

  1. 다인 나사연삭 방법
  2. 단식 나사연삭 방법
  3. 역식 나사연삭 방법
  4. 센터리스 나사연삭 방법
(정답률: 52%)
  • 역식 나사연삭 방법은 실제로는 존재하지 않는 방법입니다. 따라서 이 보기에서는 정답으로 선택되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 주축의 회전운동을 직선 왕복운동으로 변화시킬 때 사용하는 밀링 부속장치는?

  1. 바이스
  2. 분할대
  3. 슬로팅 장치
  4. 래크 절삭 장치
(정답률: 80%)
  • 슬로팅 장치는 회전하는 주축의 운동을 직선 왕복운동으로 변환시키는 부속장치이다. 이를 이용하여 작업물을 정확하게 분할하거나 특정 모양을 만들 수 있다. 따라서 주로 금속가공 등의 산업에서 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 일감에 회전운동과 이송을 주며, 숫돌을 일감표면에 약한 압력으로 눌러 대고 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법은?

  1. 래핑
  2. 드레싱
  3. 드릴링
  4. 슈퍼 피니싱
(정답률: 78%)
  • 슈퍼 피니싱은 회전운동과 이송을 주며, 숫돌을 일감표면에 약한 압력으로 눌러 대고 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법이기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 구리합금 중 최고의 강도를 가진 석출 경화성 합금으로 내열성, 내식성이 우수하여 베어링 및 고급 스프링 재료로 이용되는 청동은?

  1. 납청동
  2. 인청동
  3. 베릴륨 청동
  4. 알루미늄 청동
(정답률: 69%)
  • 베릴륨 청동은 베릴륨을 첨가하여 강도와 내열성, 내식성이 뛰어난 석출 경화성 합금으로, 베어링 및 고급 스프링 재료로 많이 사용됩니다. 다른 청동 합금들과 비교하여 높은 강도와 내식성을 가지고 있어서, 고온에서도 안정적인 성능을 발휘할 수 있습니다. 또한, 베릴륨 청동은 내부 응력이 적어서 가공성이 우수하며, 우수한 연성과 가공성을 가지고 있어서 다양한 형태로 가공이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 주철에서 탄소강과 같이 강인성이 우수한 조직을 만들 수 있는 흑연 모양은?

  1. 편상흑연
  2. 괴상흑연
  3. 구상흑연
  4. 공정상흑연
(정답률: 81%)
  • 구상흑연은 주철에서 탄소강과 같이 강인성이 우수한 조직을 만들 수 있는 흑연 모양입니다. 이는 구상흑연의 결정 구조가 3차원적으로 복잡하게 구성되어 있기 때문입니다. 따라서 구상흑연은 주철의 강도와 내구성을 향상시키는 데에 적합한 소재로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 열간 가공과 냉간 가공을 구별하는 온도는?

  1. 포정 온도
  2. 공석 온도
  3. 공정 온도
  4. 재결정 온도
(정답률: 79%)
  • 재결정 온도는 금속의 결정 구조를 재배열하는 온도로, 열간 가공과 냉간 가공을 구별하는 기준이 된다. 재결정 온도 이전에는 열간 가공이, 이후에는 냉간 가공이 이루어진다. 따라서, 정답은 "재결정 온도"이다. 포정 온도는 금속의 표면을 정화하는 온도, 공석 온도는 금속의 결정 구조를 변화시키는 온도, 공정 온도는 제조 공정에서 필요한 온도를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 발전기, 전동기, 변압기 등의 철심 재료에 가장 적합한 특수강은?

  1. 규소강
  2. 베어링강
  3. 스프링강
  4. 고속도공구강
(정답률: 61%)
  • 발전기, 전동기, 변압기 등의 장비에서는 전자기장이 발생하므로 자기강성이 높은 재료가 필요합니다. 이러한 요구사항을 충족시키기 위해 규소강이 가장 적합합니다. 규소강은 자기강성이 높아 전자기장에 강하며, 높은 인성과 인장강도를 가지고 있어 변형이 적고 내구성이 뛰어나기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 알루미늄의 성질로 틀린 것은?

  1. 비중이 약 7.8이다.
  2. 면심입방격자 구조이다.
  3. 용융점은 약 660℃이다.
  4. 대기 중에서는 내식성이 좋다.
(정답률: 66%)
  • 알루미늄의 비중은 약 2.7이며, 이는 철의 비중인 7.8보다 훨씬 작습니다. 따라서 "비중이 약 7.8이다."는 알루미늄의 성질로 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 플라스틱 재료의 일반적인 성질을 설명한 것 중 틀린 것은?

  1. 열에 약하다.
  2. 성형성이 좋다.
  3. 표면경도가 높다.
  4. 대부분 전기 절연성이 좋다.
(정답률: 78%)
  • 플라스틱 재료의 일반적인 성질 중 "표면경도가 높다."는 틀린 설명입니다. 플라스틱 재료는 일반적으로 표면경도가 낮아서 매끄럽고 윤기있는 표면을 가지지 않습니다. 이는 플라스틱 재료의 특성 중 하나로, 표면이 부드럽고 미끄러워서 마찰력이 낮고, 물이나 오일 등의 액체가 표면에 끼는 것을 방지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 담금질 조직 중에 냉각속도가 가장 빠를 때 나타나는 조직은?

  1. 소르바이트
  2. 마텐자이트
  3. 오스테나이트
  4. 트루스타이트
(정답률: 70%)
  • 담금질 조직 중에 냉각속도가 가장 빠를 때는 강도가 높은 마텐자이트 조직이 형성됩니다. 냉각속도가 빠를수록 용체에서 고체로 변화하는 속도가 빨라져서, 마텐자이트 조직이 형성됩니다. 이 조직은 강도가 높고 경도가 높아서, 경화처리 등에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 소결합금으로 된 공구강은?

  1. 초경합금
  2. 스프링강
  3. 탄소공구강
  4. 기계구조용강
(정답률: 75%)
  • 초경합금은 소결합금 중에서도 높은 강도와 내식성을 가지고 있어 공구강으로 많이 사용됩니다. 따라서 소결합금으로 된 공구강은 초경합금입니다. 스프링강은 탄성이 뛰어나서 스프링 등에 사용되며, 탄소공구강은 탄소 함량이 높아 내마모성이 뛰어나기 때문에 금형 등에 사용됩니다. 기계구조용강은 기계 부품 등에 사용되며, 강도와 내식성이 중요한 곳에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 담금질한 강재의 잔류 오스테나이트를 제거하며, 치수변화 등을 방지하는 목적으로 0℃이하에서 열처리하는 방법은?

  1. 저온뜨임
  2. 심냉처리
  3. 마템퍼링
  4. 용체화처리
(정답률: 79%)
  • 심냉처리는 강재를 0℃ 이하의 온도로 빠르게 냉각시켜서 잔류 오스테나이트를 제거하고 치수변화를 방지하는 열처리 방법이다. 이 방법은 강재 내부의 열이 균일하게 분포되어 있어야 하므로, 강재를 심에 넣고 냉각시키는 방법을 사용한다. 이를 통해 강재의 내부 구조가 안정화되어 내구성과 강도가 향상된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 공구 재료가 갖추어야 할 일반적 성질 중 틀린 것은?

  1. 인성이 클 것
  2. 취성이 클 것
  3. 고온경도가 클 것
  4. 내마멸성이 클 것
(정답률: 75%)
  • 정답: "취성이 클 것"

    설명: 공구 재료가 갖추어야 할 일반적 성질은 인성(인성이 클수록 재료가 끊어지지 않고 변형되는 능력이 높음), 고온경도(고온에서 변형되지 않고 유지되는 능력), 내마멸성(부식에 강한 능력)이다. 하지만 취성은 재료가 외부 환경에 노출될 때 생기는 변색, 부식 등의 영향을 받는 능력을 나타내는 것으로, 공구 재료가 갖추어야 할 일반적 성질에 포함되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 용접이음의 단점에 속하지 않는 것은?

  1. 내부 결함이 생기기 쉽고 정확한 검사가 어렵다.
  2. 용접공의 기능에 따라 용접부의 강도가 좌우된다.
  3. 다른 이음작업과 비교하여 작업 공정이 많은 편이다.
  4. 잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요하다.
(정답률: 74%)
  • "다른 이음작업과 비교하여 작업 공정이 많은 편이다."는 용접이음의 단점이 아니라 장점이다. 이는 용접이음이 다른 이음작업보다 더 정밀하고 복잡한 작업 과정을 필요로 하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전달동력 2.4kW, 회전수 1800 rpm을 전달하는 축의 지름은 약 몇 mm 이상으로 해야 하는가? (단, 축의 허용전단응력은 20MPa이다.)

  1. 20
  2. 12
  3. 15
  4. 17
(정답률: 38%)
  • 전달동력과 회전수를 이용하여 토크를 구하고, 이를 토대로 축의 지름을 구할 수 있다.

    전달동력 P = 2πNT/60 (단위: W)
    여기서, N은 회전수, T는 토크이다.

    따라서, T = 60P/2πN = 60 × 2.4kW / 2π × 1800rpm = 7.96 Nm

    축의 지름을 구하기 위해서는 토크와 허용전단응력을 이용하여 최소 지름을 구하면 된다.

    최소 지름 d = (16T/πτ)^1/3 (단위: mm)
    여기서, τ는 허용전단응력이다.

    따라서, d = (16 × 7.96Nm / π × 20MPa)^1/3 = 14.9 mm

    따라서, 축의 지름은 약 15mm 이상으로 해야 한다. 따라서 정답은 "15"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 0.45t의 물체를 지지하는 아이 볼트에서 볼트의 허용인장응력이 48MPa라 할 때, 다음 미터 나사 중 가장 적합한 것은? (단, 나사 바깥지름은 골지름의 1.25배로 가정하고, 적합한 사양 중 가장 작은 크기를 선정한다.

  1. M14
  2. M16
  3. M18
  4. M20
(정답률: 38%)
  • 먼저, 물체의 무게를 나사가 지지해야 하므로, 볼트의 인장강도가 중요하다. 일반적으로, 인장강도가 높을수록 나사의 직경이 커진다. 따라서, 가장 적합한 나사는 인장강도가 높으면서도 크기가 작은 것이어야 한다.

    M14, M16, M18, M20 중에서 가장 적합한 나사를 선택하기 위해서는, 각 나사의 인장강도와 직경을 비교해야 한다. 골지름을 G라고 하면, 나사의 직경은 대략 1.25G 정도이다.

    M14의 경우, 인장강도가 800MPa이고, 직경은 대략 17.5mm이다. 따라서, 인장응력은 0.45t / (π/4 * 17.5^2) = 4.5MPa 정도이다. 이 값은 허용인장응력인 48MPa보다 훨씬 작으므로, M14이 가장 적합한 나사이다.

    M16, M18, M20의 경우, 인장강도가 높아지지만, 직경도 커지므로, 인장응력은 M14보다 크게 나온다. 따라서, M14이 가장 적합한 나사이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 볼 베어링에서 수명에 대한 설명으로 옳은 것은?

  1. 베어링에 작용하는 하중의 3승에 비례한다.
  2. 베어링에 작용하는 하중의 3승에 반비례한다.
  3. 베어링에 작용하는 하중의 10/3승에 비례한다.
  4. 베어링에 작용하는 하중의 10/3승에 반비례한다.
(정답률: 63%)
  • 정답은 "베어링에 작용하는 하중의 3승에 반비례한다." 이다. 이유는 베어링이 작동할 때 하중에 의해 발생하는 마찰과 열로 인해 베어링 내부의 윤활유가 소모되기 때문이다. 이 윤활유의 소모량은 하중의 크기에 따라 결정되며, 하중이 3배 커지면 윤활유의 소모량은 27배 증가한다. 따라서 베어링의 수명은 하중의 3승에 반비례한다고 할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 원형 봉에 비틀림 모멘트를 가할 때 비틀림 변형이 생기는데, 이 때 나타나는 탄성을 이용한 스프링은?

  1. 토션 바
  2. 벌류트 스프링
  3. 와이어 스프링
  4. 비틀림 코일스프링
(정답률: 48%)
  • 원형 봉에 비틀림 모멘트를 가하면 봉이 비틀려서 비틀림 변형이 생기게 됩니다. 이 때, 비틀림 변형에 의해 생기는 탄성을 이용한 스프링을 토션 바라고 합니다. 토션 바는 원형 봉을 중심으로 회전하는 축을 가지고 있으며, 비틀림 변형에 의해 생기는 탄성을 이용하여 회전하는 축 주변에서 토크를 전달하거나 흡수할 수 있습니다. 따라서, 토션 바는 비틀림 변형에 대한 탄성을 이용한 스프링으로서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 기어의 피치원 지름이 무한대로 회전운동을 직선운동으로 바꿀 때 사용하는 기어는?

  1. 베벨 기어
  2. 헬리컬 기어
  3. 래크와 피니언
  4. 웜 기어
(정답률: 71%)
  • 래크와 피니언은 피치원 지름이 무한대로 커지면 회전운동을 직선운동으로 바꿀 수 있는 기어입니다. 이는 래크가 직선으로 움직이면서 피니언의 이빨과 맞물리면서 직선운동을 만들어내기 때문입니다. 베벨 기어와 헬리컬 기어는 회전운동을 전달하는 기어이지만, 직선운동으로 바꾸는 기능은 없습니다. 웜 기어는 회전운동을 직선운동으로 바꿀 수 있지만, 효율이 낮아서 사용이 제한적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 주로 회전운동을 왕복운동으로 변환시키는 데 사용하는 기계요소로서 내연기관의 밸브 개폐기구 등에 사용되는 것은?

  1. 마찰자(friction wheel)
  2. 클러치(clutch)
  3. 기어(gear)
  4. 캠(cam)
(정답률: 66%)
  • 캠은 회전운동을 왕복운동으로 변환시키는 데 사용되는 기계요소 중 하나입니다. 캠은 회전하는 축과 그 축 주위에 회전하는 캠 프로파일로 구성되어 있으며, 회전운동을 받아 캠 프로파일의 형태에 따라 왕복운동을 만들어냅니다. 따라서 내연기관의 밸브 개폐기구 등에 캠이 사용되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 잇수 32, 피치 12.7mm, 회전수 500rpm의 스프로킷 휠에 50번 롤러 체인을 사용하였을 경우 전달동력은 약 몇 kW인가? (단, 50번 롤러 체인의 파단하중은 22.10kN, 안전율은 15이다.)

  1. 7.8
  2. 6.4
  3. 5.6
  4. 5.0
(정답률: 19%)
  • 전달동력은 다음과 같이 계산할 수 있다.

    전달동력 = (회전수 × 토크) ÷ 9550

    여기서 토크는 다음과 같이 계산할 수 있다.

    토크 = 파워 × 9550 ÷ 회전수

    파워는 전달하고자 하는 동력이므로, 이 문제에서는 구하고자 하는 값이다. 따라서 다음과 같이 토크를 구할 수 있다.

    토크 = 파워 × 9550 ÷ 회전수 = (파워 × 60) ÷ (2π × 잇수)

    여기서 2π는 원주율이고, 잇수는 스프로킷의 이빨 수이다. 따라서 다음과 같이 파워를 구할 수 있다.

    파워 = (토크 × 회전수) ÷ 60 × 2π × 잇수

    이제 파워를 구하기 위해 토크를 먼저 구해야 한다. 롤러 체인의 파단하중과 안전율을 이용하여 토크의 최대값을 구할 수 있다.

    토크의 최대값 = (파단하중 × 안전율) ÷ 2 = (22.10 × 15) ÷ 2 = 165.75 Nm

    따라서 파워는 다음과 같이 계산할 수 있다.

    파워 = (토크 × 회전수) ÷ 60 × 2π × 잇수 = (165.75 × 500) ÷ 60 × 2π × 32 = 5.02 kW

    따라서 정답은 "5.0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 드럼의 지름 600mm인 브레이크 시스템에서 98.1Nㆍm의 제동 토크를 발생시키고자 할 때 블록을 드럼에 밀어붙이는 힘은 약 몇 kN인가? (단, 접촉부 마찰계수는 0.3이다.)

  1. 0.54
  2. 1.09
  3. 1.51
  4. 1.96
(정답률: 41%)
  • 제동 토크 = 블록과 드럼의 반지름 곱에 마찰계수와 블록에 작용하는 힘을 곱한 값으로 나타낼 수 있다.

    98.1 Nㆍm = 0.6m x 0.3 x F
    F = 98.1 Nㆍm / (0.6m x 0.3) = 546 N

    하지만 이는 블록에 작용하는 힘이므로, 답을 구하기 위해서는 이 값을 반지름으로 나누어야 한다.

    블록에 작용하는 힘 = 546 N
    블록과 드럼의 반지름 = 0.6m / 2 = 0.3m

    드럼에 작용하는 힘 = 546 N / 0.3m = 1820 N = 1.82 kN

    따라서, 정답은 1.09가 아닌 1.82이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 묻힘 키(sunk key)에 생기는 전단응력을 r, 압축응력을 σc라고 할 때, 이면 키 폭b와 높이 h의 관계식으로 옳은 것은? (단, 키 홈의 높이는 키 높이의 1/2이다.)

  1. b=h
  4. b=2h
(정답률: 42%)
  • 전단응력 r은 키 폭 b와 높이 h에 비례하고, 압축응력 σc는 키 높이 h에 비례한다. 따라서, b와 h의 관계식은 다음과 같다.

    r ∝ bh
    σc ∝ h

    위의 두 식을 합치면 다음과 같다.

    r/σc ∝ b/h

    묻힘 키에서 전단응력과 압축응력은 같은 크기를 가지므로, r/σc = 1이다. 따라서, b/h = 1이 되고, b=h가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 다음 그림과 같이 x2+y2-2=0인 원이 있다. 점P(1,1)에서의 접선의 방정식은?

  1. (x+1)+(y+1)=0
  2. (x-1)-(y-1)=0
  3. 2(x+1)+2(y-1)=0
  4. 2(x-1)+2(y-1)=0
(정답률: 44%)
  • 점 P(1,1)에서의 접선의 기울기는 해당 점에서의 도함수값이다. 따라서 x2+y2-2=0의 도함수를 구하면 2x+2y*y' = 0 이 된다. 여기서 y'은 접선의 기울기를 의미한다. 점 P(1,1)에서의 y값은 1이므로, x=1일 때의 y'을 구하면 2+2y' = 0 이므로 y' = -1이 된다. 따라서 접선의 기울기는 -1이다. 점 (1,1)을 지나는 직선의 방정식은 y-1 = -1(x-1) 이므로, 이를 정리하면 y = -x+2가 된다. 이 직선의 방정식을 일반형으로 바꾸면 2(x-1)+2(y-1)=0이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 조립체 모델링에서 조립체를 구성하는 인스턴스(instance)에 필요한 정보는?

  1. 형상모델링 정보
  2. 부품 형상 및 조립 정보
  3. 형상을 나타내는 기하 정보
  4. 형상을 구속하는 치수 정보
(정답률: 66%)
  • 조립체 모델링에서 조립체를 구성하는 인스턴스에 필요한 정보는 부품 형상 및 조립 정보입니다. 이는 각 부품의 형상과 조립 방법에 대한 정보를 포함하며, 조립체를 완성하기 위해 필요한 부품들의 위치와 방향 등을 정확하게 파악할 수 있도록 합니다. 따라서 부품 형상 및 조립 정보는 조립체 모델링에서 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 서피스 모델링(surface modeling)방식으로 정의된 곡면의 일부를 절단하면 어느 형태의 도형인가?

  1. 점
  2. 곡면
  3. 곡선
  4. 평면
(정답률: 64%)
  • 서피스 모델링 방식으로 정의된 곡면의 일부를 절단하면 곡선이 됩니다. 이는 곡면이 3차원적인 형태를 가지고 있기 때문에, 절단면이 곡면과 교차하면서 곡선이 생성되기 때문입니다. 따라서, 서피스 모델링 방식에서는 곡면과 곡선이 함께 사용되어 복잡한 형태의 도형을 만들어낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CAD/CAM 시스템에서 3차원에서 이미 구성된 도형자료를 다음 그림과 같이 y축을 기준으로 회전 변환시킬 때의 변환행렬식(Ty)으로 옳은 것은?

(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 컴퓨터에서 자료표현의 최소단위는?

  1. bit
  2. byte
  3. field
  4. word
(정답률: 77%)
  • 컴퓨터에서 자료표현의 최소단위는 bit이다. 이는 컴퓨터가 모든 정보를 0과 1로 표현하기 때문이다. bit는 0 또는 1의 값을 가지며, 여러 개의 bit를 조합하여 byte, field, word 등의 단위로 표현할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. B-Rep 모델의 기본 요소가 아닌 것은?

  1. 면(face)
  2. 모서리(dege)
  3. 꼭지점(vertex)
  4. 좌표(coordinates)
(정답률: 74%)
  • B-Rep 모델에서 좌표는 기하학적 요소를 나타내는 것이 아니라, 기하학적 요소들의 위치를 나타내는 값이기 때문에 기본 요소가 아니다. 좌표는 모델링 과정에서 필요한 정보를 제공하기 위해 사용되는 보조적인 개념이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CAD 시스템의 형상모델링에서 원추단면곡선을 음함수형태로 표시할 경우 타원(Ellips)의 방정식을 표현한 함수는?

  1. y2+4ax=0
  2. x2+y2-r2=0
(정답률: 58%)
  • 원추단면곡선은 타원의 일종으로, 중심축이 없는 타원이다. 따라서 타원의 방정식 중 중심축이 없는 경우인 "x2/a2+y2/b2=1"을 사용해야 한다. 이때 a와 b는 각각 타원의 장축과 단축의 길이를 나타낸다.

    하지만 이 방정식은 음함수 형태로 표현되지 않는다. 따라서 x와 y에 대한 식을 정리하여 "y2=-a2(x2/b2-1)"로 변형한 후, 양변에 -1을 곱하여 "y2+a2(x2/b2-1)=0"으로 정리할 수 있다. 이때 a는 타원의 장축의 길이, b는 단축의 길이를 나타낸다.

    따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 주기억 장치와 CPU(중앙처리장치)사이에서 속도 차이를 줄이기 위해 데이터와 명령어를 일시적으로 저장하는 고속 기억 장치는?

  1. core memory
  2. cache memory
  3. volatile memory
  4. associative memory
(정답률: 79%)
  • 고속 기억 장치는 CPU와 주기억 장치 사이에서 속도 차이를 줄이기 위해 사용되며, 데이터와 명령어를 일시적으로 저장합니다. 이러한 고속 기억 장치를 cache memory라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 아래 그림에 나타난 작업에 해당하는 절삭 공정은?

  1. 2차원 윤곽제어(2D contouring)
  2. 3차원 곡면제어(3D sculpturing)
  3. 4차원 동작제어(4D motion control)
  4. 2차원 위치제어(point-to-point control)
(정답률: 77%)
  • 정답은 "2차원 윤곽제어(2D contouring)"이다. 이유는 그림에서 보이는 작업이 2차원적인 평면 상에서 일어나며, 곡면이나 동작이 아닌 단순한 윤곽선을 따라 절삭하는 공정이기 때문이다. 따라서 2차원 윤곽제어가 적용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. RP공정 중 Stratasys사에 의하여 상용화된 공정으로 열가소성수지를 액체 상태로 압축하여 각 층을 만드는 공정은?

  1. SGC
  2. LOM
  3. FDM
  4. SLS
(정답률: 48%)
  • 이 공정은 열가소성수지를 액체 상태로 압축하여 각 층을 만드는 공정으로, 이를 Fused Deposition Modeling (FDM)이라고 부릅니다. FDM은 열가소성수지를 액체 상태로 녹인 후, 압출기를 통해 정해진 경로에 따라 층을 쌓아가며 제품을 만드는 공정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. NURBS 곡선의 표현식으로 알맞은 것은? (단, 는 조정점, h는 동차 좌표, Ni,k는 블렌딩 함수를 각각 의미한다.)

(정답률: 48%)
  • NURBS 곡선은 조정점과 블렌딩 함수를 사용하여 정의된다. 조정점은 곡선의 모양을 결정하고, 블렌딩 함수는 각 조정점의 영향력을 조절한다. 동차 좌표를 사용하여 조정점과 블렌딩 함수를 표현하면, 곡선의 표현식이 간단해진다. 따라서, ""가 NURBS 곡선의 표현식으로 알맞다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 면 위의 점에서 법선벡터를 N, 면 위의 점으로부터 관찰자 눈으로 향하는 벡터를 M이라고 할 때, 관찰자의 눈에 보이지 않는 면에 대한 표현으로 알맞은 것은?

  1. MㆍN＞0
  2. MㆍN＜0
  3. MㆍN=0
  4. M=N
(정답률: 63%)
  • 면 위의 점으로부터 관찰자 눈으로 향하는 벡터 M은 시선 벡터이다. 만약 MㆍN＞0이라면, M과 N은 서로 반대 방향을 가리키므로 면은 관찰자의 시야에 보이지 않는다. 하지만 MㆍN＜0이라면, M과 N은 서로 같은 방향을 가리키므로 면은 관찰자의 시야에 보인다. 따라서 정답은 "MㆍN＜0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 솔리드모델링 시스템 중 CSG 트리구조의 장점으로 틀린 것은?

  1. 파라메트릭 모델링을 쉽게 구현할 수 있다.
  2. CSG트리에 저장된 솔리드는 항상 구현이 가능한 유효한 입체이다.
  3. 자료 구조가 간단하고 데이터의 양이 적어 테이터의 관리가 용이하다.
  4. CSG 트리 표현으로부터 물체의 경계면, 경계모서리, 그리고 이들 간의 연결관계 등을 유도해내는 데 계산이 적어 시간이 적게 걸린다.
(정답률: 48%)
  • "파라메트릭 모델링을 쉽게 구현할 수 있다."가 틀린 것이다. CSG 트리구조는 파라메트릭 모델링을 구현하는 데는 적합하지 않다. 파라메트릭 모델링은 모델링 과정에서 변수를 사용하여 모델을 조작하는 것이지만, CSG 트리구조는 이미 정의된 솔리드 모델을 조합하여 새로운 모델을 만드는 것이다. 따라서 CSG 트리구조는 파라메트릭 모델링과는 별개의 개념이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 볼 엔드밀을 사용하여 3축 NC 기계를 위한 CL(Cutter Location)데이터를 구하고자 할 때 필요한 데이터가 아닌 것은?

  1. 공구(엔드밀)의 반경
  2. 곡면의 해당 점에서의 위치벡터
  3. 공구의 물성치
  4. 곡면의 해당 점에서의 단위 법선벡터
(정답률: 74%)
  • 공구의 물성치는 CL 데이터를 구하는 데 필요하지 않습니다. CL 데이터는 곡면의 해당 점에서의 위치벡터와 단위 법선벡터, 그리고 공구의 반경으로 구성됩니다. 따라서 "공구의 물성치"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 밀링작업 중 face-milling 가공에서 절삭속도가 60m/min, 공구의 직경이 100mm일 때 공구의 회전수는 약 얼마인가?

  1. 171rpm
  2. 191rpm
  3. 211rpm
  4. 231rpm
(정답률: 71%)
  • 공구의 둘레 속도는 V=πDN 으로 계산할 수 있다. 여기서 V는 절삭속도, D는 공구의 직경, N은 공구의 회전수이다. 따라서 N=V/(πD) 로 공구의 회전수를 구할 수 있다.

    문제에서 주어진 값에 대입하면 N=60/(π×0.1)≈191rpm 이다. 따라서 정답은 "191rpm" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. CAD/CAM 소프트웨어 간의 인터페이스 방식으로만 나열된 것은?

  1. GKS, IGES, DXF, STEP
  2. RS232C, DTE, DCE, DSR
  3. RS232C, GKS, IGES, DXF
  4. RS232C, RS232C표준, DTE, DCE
(정답률: 74%)
  • 보기에서 나열된 것은 CAD/CAM 소프트웨어 간의 인터페이스 방식이다. GKS는 그래픽 표준 소프트웨어, IGES는 초기 그래픽 교환 사양, DXF는 AutoCAD 데이터 교환 형식, STEP은 표준 교환 형식을 나타낸다. 이들은 서로 다른 CAD/CAM 소프트웨어 간에 데이터를 교환하기 위해 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 4개의 경계곡선이 주어진 경우, 경계곡선(boundary curve)내부를 부드러운 곡선으로 채워 정의되는 곡면은?

  1. Bezier 곡면
  2. Coons 곡면
  3. Sweep 곡면
  4. Ferguson 곡면
(정답률: 76%)
  • Coons 곡면은 4개의 경계곡선을 이용하여 부드러운 곡면을 정의하는 방법 중 하나입니다. 이 방법은 경계곡선들이 서로 만나는 점에서의 접선 방향과 곡률을 이용하여 곡면을 결정합니다. 이에 반해 Bezier 곡면은 제어점을 이용하여 곡면을 결정하고, Sweep 곡면은 하나의 곡선을 따라 이동하면서 곡면을 생성합니다. Ferguson 곡면은 4개의 곡선을 이용하여 곡면을 생성하지만, Coons 곡면과는 다른 방식으로 곡면을 결정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 두 벡터에 동시에 수직한 벡터를 구하고자 할 때 사용하는 방법은?

  1. 두 벡터를 dot product 한다.
  2. 두 벡터를 unit vector화 한다.
  3. 두 벡터를 cross product 한다.
  4. 두 벡터를 scalar product 한다.
(정답률: 69%)
  • 두 벡터를 cross product 하면 그 결과로 나오는 벡터는 두 벡터에 수직인 벡터가 된다. 이는 cross product의 정의에 따라 두 벡터가 이루는 평면에 수직인 벡터가 되기 때문이다. 따라서, 두 벡터에 동시에 수직한 벡터를 구하고자 할 때는 "두 벡터를 cross product 한다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. CAD/CAM 시스템의 곡선표현 방식에서 Bezier곡선에 대한 설명으로 틀린 것은?

  1. 블렌딩 함수는 정규화 특성을 만족한다.
  2. 조정점의 순서가 거꾸로 되면, 다른 곡선이 생성된다.
  3. 모델링된 곡선은 첫 번째 조정점과 마지막 조정점을 지난다.
  4. 블렌딩 함수로 번스타인 다항식(Bernstein Polynomial)을 사용한다.
(정답률: 62%)
  • 조정점의 순서가 거꾸로 되면, 다른 곡선이 생성된다는 설명은 틀린 것이 아니다. 이는 Bezier 곡선의 특징 중 하나로, 조정점의 순서가 바뀌면 곡선의 모양이 완전히 바뀌게 된다. 이는 Bezier 곡선이 조정점 사이를 연결하는 선분들의 조합으로 이루어지기 때문이다. 따라서 조정점의 순서가 중요하며, 곡선의 모양을 결정하는 중요한 요소 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CAD에서 기하학적 형상(Geometric Model)을 나타내는 방법 중 모서리의 점, 선으로만 3차원 형상을 표시화하는 방법은?

  1. solid modeling
  2. shaded modeling
  3. surface modeling
  4. wire frame modeling
(정답률: 71%)
  • "wire frame modeling"은 모서리의 점과 선으로만 3차원 형상을 표시하는 방법이기 때문에 정답입니다. 이 방법은 형상의 외곽선만을 표시하기 때문에 다른 방법들에 비해 단순하고 가볍습니다. 하지만 형상의 내부 정보나 세부적인 부분을 표현하기 어렵기 때문에 다른 방법들과 함께 사용되는 경우가 많습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 구름 베어링의 호칭 번호가 6001일 때 안지름은 몇 mm인가?

  1. 10
  2. 11
  3. 12
  4. 13
(정답률: 64%)
  • 구름 베어링의 호칭 번호는 일반적으로 "6"으로 시작하며, 다음 두 자리 숫자는 베어링의 안지름을 나타낸다. 따라서 6001 호칭 번호의 베어링 안지름은 01이므로 1mm이다. 그러나 보기에서는 10, 11, 13mm도 있으므로 혼동할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 그림과 같은 도면에서 평면도로 가장 적합한 것은?

(정답률: 78%)
  • 도면에서 보면, ""는 다른 보기들과 달리 평면도와 일치하며, 건물의 구조와 위치를 가장 잘 보여줍니다. 또한, 도로와 건물 사이의 공간도 충분히 나타내어져 있어서 가장 적합한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 배관도면에서 다음과 같이 배관이 표시되었을 때 이에 관한 설명 중 잘못된 것은?

  1. 압력배관용 탄소강관이다.
  2. 호칭 지름은 50이다.
  3. 호칭 두께는 Sch40이다.
  4. 열간 가공하여 이음매 없는 강관이다.
(정답률: 62%)
  • 잘못된 설명은 없다. 이는 모두 올바른 설명이다.

    "열간 가공하여 이음매 없는 강관"이라는 표현은 강관 제조 과정에서 열간압연 기술을 사용하여 만들어진 강관으로, 이음매가 없는 것을 의미한다. 이는 강도와 내식성이 높아지며, 누출이나 파손 등의 위험이 줄어든다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 가공 방법에 관한 약호에서 스크레이퍼 가공을 의미하는 것은?

  1. FR
  2. FL
  3. FF
  4. FS
(정답률: 75%)
  • 스크레이퍼 가공은 금속을 깎아내는 가공 방법 중 하나로, "FS"는 "Freehand Scraping"의 약어로, 손으로 스크레이퍼를 사용하여 가공하는 방법을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 도면 배치 중에서 제3각법에 의한 배치 내용이 아닌 것은?

(정답률: 74%)
  • 정답은 ""이다.

    제3각법은 직각삼각형에서 한 쌍의 각의 크기와 다른 한 변의 길이를 알면 나머지 변의 길이를 구할 수 있는 법칙이다. 따라서, "", "", ""는 모두 제3각법에 의한 배치이지만, ""는 직각삼각형이 아니므로 제3각법에 의한 배치가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 가상선의 용도에 대한 설명으로 틀린 것은?

  1. 인접부분을 참고로 표시하는 선
  2. 공구, 지그 등의 위치를 참고로 표시하는 선
  3. 가동부분의 이동한계 위치를 표시하는 선
  4. 가공면이 평면임을 나타내는 선
(정답률: 68%)
  • 가상선의 용도에 대한 설명 중 "가공면이 평면임을 나타내는 선"이 틀린 것이다. 가공면이 평면임을 나타내는 것은 실선이 아닌, 가공면을 채색하여 나타내는 것이 일반적이다. 가상선은 인접부분을 참고로 표시하는 선, 공구, 지그 등의 위치를 참고로 표시하는 선, 가동부분의 이동한계 위치를 표시하는 선 등의 용도가 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 축의 도시방법에 관한 설명으로 틀린 것은?

  1. 축의 구석부나 단이 형성되어 있는 부분에 형상에 대한 세부적인 지시가 필요할 경우 부분 확대도로 표시할 수 있다.
  2. 긴축은 단축하여 그릴 수 있으나 길이는 실제 길이를 기입해야 한다.
  3. 축은 일반적으로 길이방향으로 단면 도시하여 나타낼 수 있다.
  4. 축의 절단면은 90도 회전하여 회전도시 단면도로 나타낼 수 있다.
(정답률: 52%)
  • "축은 일반적으로 길이방향으로 단면 도시하여 나타낼 수 있다."가 틀린 것이다. 축은 일반적으로 단면이 아닌 전면을 도시하여 나타낸다. 축의 전면 도시는 건축물의 외관을 가장 잘 나타내며, 단면 도시는 건축물의 내부 구조를 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 나사의 종류를 표시하는 기호가 잘못 연결된 것은?

  1. 30도 사다리꼴 나사 : TW
  2. 유니파이 보통 나사 : UNC
  3. 유니파이 가는 나사 : UNF
  4. 미터 가는 나사 : M
(정답률: 71%)
  • 정답은 "유니파이 보통 나사 : UNC"이다.

    "30도 사다리꼴 나사 : TW"는 나사의 모양을 나타내는 것으로, 나사의 각도가 30도인 사다리꼴 모양의 나사를 의미한다.

    "유니파이 보통 나사 : UNC"는 나사의 규격을 나타내는 것으로, UNC는 Unified National Coarse의 약자로, 미국에서 사용되는 보통 나사 규격을 의미한다.

    따라서, 나사의 종류를 나타내는 기호와 나사의 규격을 나타내는 기호는 서로 다른 것이므로, "유니파이 보통 나사 : UNC"가 잘못 연결된 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 도면 부품란의 재료기호에 기입된 ‘SPS 6’는 어떤 재료를 의미하는가?

  1. 스프링 강재
  2. 스테인리스 압연강재
  3. 냉간압연 강판
  4. 기계구조용 탄소강재
(정답률: 73%)
  • SPS 6은 스프링 강재를 의미한다. SPS는 Spring Steel의 약자이며, 스프링 제조에 적합한 강재를 나타내는 기호이다. 6은 해당 강재의 탄소 함량을 나타내며, 0.6%의 탄소 함량을 가진 스프링 강재를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 억지 끼워 맞춤에 해당하는 것은?

  1. H7/g6
  2. H7/s6
  3. H7/k6
  4. H7/m6
(정답률: 66%)
  • 억지 끼워 맞춤은 상황에 맞지 않는 강요적인 선택이나 행동을 하는 것을 말합니다. 이 중에서 "H7/s6"은 다른 보기들과 달리 체스에서 퀸을 이동시키는 것으로, 상황에 맞지 않는 강요적인 선택이 될 수 있습니다. 따라서 "H7/s6"이 억지 끼워 맞춤에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 머시닝센터에서 증분 좌표치를 나타내는 G코드는?

  1. G49
  2. G90
  3. G91
  4. G92
(정답률: 66%)
  • 정답은 "G91"입니다. G91은 증분 좌표치를 나타내는 G코드 중 하나로, 현재 위치를 기준으로 상대적인 좌표값을 입력하는 방식입니다. 즉, G91을 사용하면 현재 위치에서 상대적인 이동 거리를 지정할 수 있습니다. 이는 G90과는 달리 절대 좌표값이 아닌 상대적인 좌표값을 사용하기 때문에, 작업을 보다 효율적으로 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 CNC 프로그램의 회전수는 약 얼마인가?

  1. 450rpm
  2. 477rpm
  3. 487rpm
  4. 500rpm
(정답률: 67%)
  • 주어진 프로그램에서는 G96 명령어를 통해 회전속도를 지정하고 있으며, S450으로 설정되어 있다. 하지만 다음 줄에서는 S1200으로 회전속도를 높이는 명령어가 나오기 때문에, S450은 무시되고 S1200으로 회전속도가 결정된다. 따라서 정답은 S1200에 해당하는 477rpm이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. CNC 공작기계 이송장치의 이송나사로 주로 사용되는 것은?

  1. 볼나사
  2. 사각나사
  3. 사다리꼴나사
  4. 유니파이나사
(정답률: 73%)
  • 볼나사는 구형의 공이 내부에 있어서 회전운동과 이동운동을 동시에 가능하게 해주는 구조를 가지고 있기 때문에 CNC 공작기계 이송장치의 이송나사로 주로 사용됩니다. 이는 높은 정밀도와 부드러운 이송을 가능하게 하며, 작동 시 미세한 오차를 보정할 수 있어 CNC 공작기계의 정확도를 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. CNC 선반에서 공구보정(offset)번호 6번을 선택하여, 1번 공구를 사용하려고 할 때 공구지령으로 옳은 것은?

  1. T0601
  2. T0106
  3. T1060
  4. T6010
(정답률: 78%)
  • 공구보정(offset)번호 6번을 선택하면 T0106을 입력해야 합니다. T는 공구지령을 입력할 때 사용하는 접두어이며, 01은 1번 공구를 의미하고, 06은 6번 공구보정(offset)을 의미합니다. 따라서 T0106이 옳은 공구지령입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 머시닝 센터에서 ø20, 4날 엔드밀을 사용하여 SM45C를 가공할 때, 프로그램에서 지령해야 할 이송량(mm/min)은 약 얼마인가? (단, SM45C의 절삭 속도는 100m/min, 공구의 날당 이송량은 0.05mm/tooth 이다.)

  1. 118
  2. 218
  3. 268
  4. 318
(정답률: 48%)
  • 공구의 총 이송량은 다음과 같이 계산할 수 있다.

    공구의 총 이송량 = 공구의 날당 이송량 × 치수 × 날 수

    여기서 치수는 가공해야 할 길이이다. 따라서 이 문제에서는 다음과 같이 계산할 수 있다.

    공구의 총 이송량 = 0.05mm/tooth × 20mm × 4날 = 4mm/min

    이제 SM45C의 절삭 속도와 공구의 총 이송량을 이용하여 이송량을 계산할 수 있다.

    이송량 = SM45C의 절삭 속도 ÷ 공구의 총 이송량 = 100m/min ÷ 4mm/min = 25,000mm/min = 25000/60 ≈ 416.67mm/s

    따라서, 이송량은 약 318mm/min이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 일반적인 머시닝 센터의 일상 점검 사항으로 거리가 먼 것은?

  1. 각부 작동 점검
  2. 각부 압력 점검
  3. 각부 유량 점검
  4. 기계 정도 검사
(정답률: 75%)
  • 일반적인 머시닝 센터의 일상 점검 사항으로는 각부 작동 점검, 각부 압력 점검, 각부 유량 점검 등이 있지만, 기계 정도 검사는 거리가 먼 것으로 간주됩니다. 이는 기계 정도 검사는 보다 철저하고 정밀한 검사가 필요하기 때문입니다. 이 검사는 기계의 정확성과 정밀도를 확인하고 유지하기 위해 필요합니다. 따라서 이러한 검사는 보다 빈번하게 수행되어야 하며, 전문가에 의해 수행되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. CNC 공작기계의 좌표치 입력방법에서 메트릭 입력 명령어는?

  1. G17
  2. G20
  3. G21
  4. G28
(정답률: 46%)
  • 메트릭 입력 명령어는 밀리미터 단위로 좌표를 입력하는 명령어이며, 이 중에서 G21이 메트릭 입력 명령어이다. G17은 XY 평면 선택 명령어, G20은 인치 입력 명령어, G28은 홈 위치 복귀 명령어이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 공구의 이동 중에는 가공을 행하지 않으며 드릴링 머신이나 스폿 용접기 등에 사용되는 PTP(Point To Point)제어방식은?

  1. 윤곽제어
  2. 직선절삭제어
  3. 위치결정제어
  4. 연속경로제어
(정답률: 74%)
  • PTP(Point To Point)제어방식은 공구의 이동 중에 가공을 하지 않으며, 정해진 위치로 이동하는 방식입니다. 따라서 위치를 정확하게 결정하는 위치결정제어 방식이 사용됩니다. 윤곽제어나 직선절삭제어는 곡선이나 직선을 따라 이동하는 경우에 사용되며, 연속경로제어는 여러 점을 연결하여 경로를 만들어 이동하는 경우에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

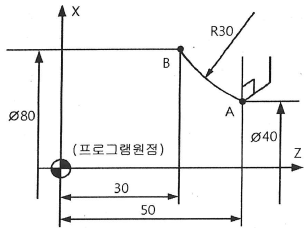

79. CNC 선반으로 다음 그림의 A에서 B로 가공하려고 할 때 지령으로 옳은 것은?

  1. GO2 X40. Z50. R30. F0.25 ;
  2. GO2 X80. W30. R30. F0.25 ;
  3. GO2 U80. W-20. R30. F0.25 ;
  4. GO2 U40. W-20. R30. F0.25 ;
(정답률: 56%)
  • 지령에서는 A에서 B로 가공할 때 U축을 이용하여 이동하라고 하고 있으며, U축은 수직 방향으로 움직이는 축이다. 따라서 U축을 이용하여 B 지점에 도달할 수 있는 "GO2 U40. W-20. R30. F0.25 ;"이 옳은 지령이다.

    각 항목의 의미는 다음과 같다.
    - GO2: 지정된 위치로 이동하되, 지정된 반지름으로 이동한다.
    - U40: U축 좌표가 40인 위치로 이동한다.
    - W-20: W축 좌표가 -20인 위치로 이동한다.
    - R30: 지정된 반지름이 30이다.
    - F0.25: 이동 속도가 0.25인치/분이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 와이어 컷 방전가공에서 세컨드 컷(second cut)을 실시함으로써 얻을 수 있는 주된 효과는?

  1. 다이 형상의 돌기부분을 제거할 수 있다.
  2. 이온교환수지의 수명을 연장한다.
  3. 와이어를 절약할 수 있다.
  4. 가공시간을 줄일 수 있다.
(정답률: 70%)
  • 세컨드 컷을 실시함으로써 다이 형상의 돌기부분을 제거할 수 있기 때문에 정확한 형상을 만들 수 있고, 이는 제품의 품질 향상에 도움을 줍니다. 또한, 다이 형상의 돌기부분이 제거되면 이온교환수지의 수명을 연장할 수 있으며, 와이어를 절약하고 가공시간을 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
