1과목: 임의 구분
2. 천장크레인에 시용되는 전선의 색상으로 틀린 것은?
- 주황색 - 접지
- 흑색 –교류 및 직류 전원선로
- 적색 - 교류제어회로
- 청색 - 직류제어회로
3. 운전자가 팬던트 스위치를 잡고 화물과 함께 이동하는 전장주행크레인에 대한 설명 중 옳은 것은?
- 동일한 주행로 상에 2대의 천장크레인에 대해서는 충돌방지장치를 반드시 설치해야 한다.
- 천장크레인의 주생혹도는 분당 70미터 이하이어야 한다.
- 팬던트 스위치의 전선케이블에는 케이블 보호를 위한 보조와이어로프 등이 설치되어야 한다.
- 팬던트 스위치 조작전압은 교류인 경우 대지 전압 300V이하이어야 한다.
4. 차륜에 대하여 설명한 것 중 틀린 것은?
- 차륜의 재질은 주철, 주강, 특수주강이다.
- 천장크레인 차륜은 보통 양 플랜지의 것이 사용된다.
- 차륜의 직경은 균일하며 답면 및 플랜지는 열처리가 되어있다.
- 차륜에는 종동륜만 있다.
5. 천장크레인 레일에 있어서 레일의 측면마모와 좌우레일의 수평차는 얼마 이내인가?
- 모두 15㎜ 이내
- 측면마모는 원래규격치수의 10% 이내, 좌우 레일 수평차는 10㎜ 이내
- 측면마모는 원래규격치수의 25% 이내, 좌우 레일 수평차는 25㎜ 이내
- 측면마모는 원래규격치수의 30% 이내, 좌우 레일 수평차는 5㎜ 이내
7. 크레인의 양정에 대한 의미로서 가장 알맞은 것은?
- 로프(rope)가 드럼에 감기는 거리
- 훅(hook)이 상·하한 리밋(limit) 사이를 움직일 수 있는 거리
- 기중기의 트롤리(trolley)가 수평으로 움직일 수 있는 최대 거리
- 운전실 하면(下面)과 지상과의 거리
8. 과권방지 장치인 제한 개폐기(limit switch)의 종류가 아닌 것은?
- 기어(gear)형
- 레버(lever)형
- 로드(road)형
- 캠(cam)형
11. 구조가 간단하고 마모부분이 없으며 유지가 용이하고 정격속도의 1/5의 안정된 저속도를 쉽게 얻을 수 있는 브레이크는?
- 유압 브레이크
- E.C 브레이크
- D.C 브레이크
- 트러스트 브레이크
12. 와이어로프는 달기구 및 지브의 위치가 가장 아래쪽에 위치할 때 드럼에 최소한 몇 회 감겨 있어야 하는가?
- 1회
- 2~3회
- 5~6회
- 7회 이상
13. 권상 장치의 제동 제어용으로 사용이 가장 부적당한 브레이크의 형식은?
- 교류전자
- 직류전자
- 유압 압상기
- E.C 브레이크
14. 천장크레인용 훅(hook)의 입구가 벌어지는 변형량을 시험하는 방법으로 가장 적합한 것은?
- 훅에 정격하중을 동하중으로 작용시켜 입구의 벌어짐이 0.5% 이하이어야 한다.
- 훅에 정격하중의 2배를 정하중으로 작용시켜 입구의 벌어짐이 0.25% 이하이어야 한다.
- 훅에 최대하중을 동하중으로 작용시켜 입구의 벌어짐이 0.25% 이하이어야 한다.
- 훅에 정격하중을 정하중으로 작용시켜 입구의 벌어짐이 0.5% 이하이어야 한다.

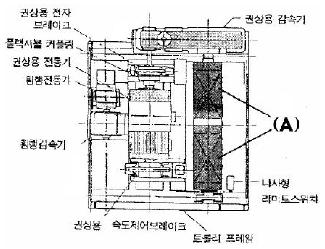

16. 그림에서 트롤리프레임에 설치된 (A)에 역할로 맞는 것은?
- 트롤리 횡행
- 화물 주행
- 트롤리선 권상권하
- 화물 권상권하

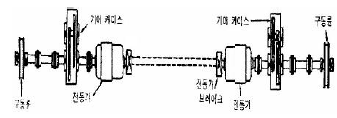

17. 천장크레인 주행 장치 중 다음 그림과 같이 각 차륜마다 전동기를 이용하여 구동하는 방식은?
- 중앙 전동기 구동법
- 이중 기어케이스 구동법
- 중앙 기어케이스 구동법
- 독립륜 구동법
19. 과부하 방지장치(Overload limiter)에 대한 설명으로 적합한 것은?
- 크레인으로 화물을 들어 올릴 때 최대 허용 하중(적정하중) 이상이 되면 과적재를 알리면서 자동으로 운반 작업을 중단시켜 과적에 의한 사고를 예방하는 방호장치이다.
- 과부하 방지장치는 작동하는 방법에 따라 모터 전자식, 부하식, 기계식으로 분류된다.
- 기계식은 권상모터에 공급되는 전류 값의 변화에 따라 과전류를 감지하여 제어하는 방식이다.
- 전기식은 스프링, 방진고무 등의 처짐을 이용하여 마이크로스위치를 동작시켜 제어하는 방식이다.
20. 천장크레인에서 크랩(crab)이 거더에 설치되어 있는 레일을 따라 이동하는 것을 무엇이라 하는가?
- 스팬(span)
- 기복(luffing)
- 주행(travelling)
- 횡행(traversing)
2과목: 임의 구분
21. 천장크레인의 권상, 권하 시 주의할 사항으로 옳지 않은 것은?
- 와이어로프를 풀 때 필요 이상 풀지 말 것
- 와이어 규정 하중을 지킬 것
- 와이어로프가 홈에서 벗어나지 않도록 운전할 것
- 와이어로프를 감을 때는 항상 최대속도로 감을 것
22. 다음 설명 중에서 틀린 것은?
- 베어링 발열 여부 측정 시 측정온도가 대기 온도와 같을때 결함이 있다고 본다.
- 평 베어링 점검 시 스며 나오는 오일에 이물질이 있는지 이상 유무를 살펴본다.
- 운전 시 베어링 이상음이 발생하면 즉시 점검해야 한다.
- 회전 베어링의 하우징(Housing)에 그리스를 1/3정도 채우면 약 2000시간 사용 가능하다.
24. 크레인 권상전동기의 소요 동력(kW)을 구하는 식으로 맞는 것은? (단, 단위는 권상하중 : 톤, 속도 : m/min)
- ((정격하중＋훅(hook)의 자중)×권상전동기효율)) / (6.12×속도)
- ((정격하중＋훅(hook)의 자중)×권상전동기효율)) / 6.12
- ((정격하중＋훅(hook)의 자중)×권상전동기효율)) / (6.12＋속도)
- ((정격하중＋훅(hook)의 자중)×속도)) / (6.12×권상전동기 효율)
25. 천장크레인의 권하 작업 시 E.C.B(에디터 커런트 브레이크)가 작동되는 노치는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- ０(중립)
- １
- ２
- ３
27. 와이어로프를 새것으로 교체하여 사용할 경우 초기 운전 시의 주의사항은?
- 시험하중을 걸고 저속으로 여러 번 운전한 후 사용
- 사용 정격하중을 걸고 저속으로 여러 번 운전한 후 사용
- 사용 정격하중의 1/2정도를 걸고 저속으로 여러 번 운전 한 후 사용
- 시험하중을 걸고 고속으로 여러 번 운전한 후 사용
28. 감속기 오일은 점도검사를 하여 교환하지만 일반적으로 몇 시간 사용 후 교환하는가?
- 1000
- 2000
- 3000
- 4000
29. 치차 또는 차륜 등과 같은 회전체를 축에 고정할 때 보통 사용하는 것은?
- 나사(Screw)
- 베어링(Bearing)
- 클러치(Clutch)
- 키(Key)
30. 천장크레인의 전동기 보호를 위하여 주로 사용하고 있는 계전기는?
- 과부하 계전기
- 한시 계전기
- 전력 계전기
- 주파수 계전기
31. 다음 천장크레인 관련 설명 중 가장 올바른 것은?
- 전기에너지를 기계에너지로 바꾸는 장치를 발전기라 하며 직류발전기와 교류발전기가 있다.
- 마그넷크레인은 철편을 붙였을 때 전기스위치를 끊어도 잔류자기 때문에 철편이 금방 떨어지지 않을 수도 있다.
- 저항체는 전력을 열로 바꾸므로 정지 중에도 약 640℃가 될 때가 있으므로 가연물을 가까이 하면 안 된다.
- 천장크레인용 저항기는 용량이 크고 진동에 강한 권선형이 적합하다.
32. 일일점검으로 운전 전 점검사항이 아닌 것은?
- Limit S/W의 작동상태
- Brake의 작동상태
- 기계식 제동기의 이상발열
- 운전실의 정리 정돈상태
33. 전기 판넬에서 고장개소를 파악하기 앞서 제일 먼저 취해야 할 사항은?
- 주 전원 개폐기를 차단한다.
- 터미널 박스를 열어본다.
- 변압기를 드라이버로 분해한다.
- 케이블 묶음을 풀어 놓는다.
34. 천장크레인 중전 중 갑작스런 고장으로 정전되었을 때, 크레인 운전원이 가장 먼저 취해야 할 행동은?
- 각 제어기를 off 시킨다.
- 즉시 상급자에게 연락하러 간다.
- 상급자에게 보고한 다음 고장 여부를 확인한다.
- 고장 여부를 확인하기 위해 즉시 크레인 위로 올라가 본다.
37. 다음 중 천장크레인의 교류 전동기에 사용되는 속도 제어 방법이 아닌 것은?
- 계자 제어
- 직렬 저항 제어
- 전압 제어
- 출력 제어
38. 천장크레인 전동기(motor)에 대한 설명으로 틀린 것은?
- 전동기 운전 시 온도는 120℃까지 허용된다.
- 전동기 형상에서 개방형, 전폐형 등이 있다.
- 전동기의 분류는 크게 직류전동기와 교류전동기로 분류할 수 있다.
- 전동기 평판에 220V, 100A 정격 1시간 이라는 것은 200V, 100A 조건에서 1시간 연속사용 가능하다는 것이다.
39. 기어 이는 나선형이고 물림이 원활하며 큰 하중과 고속 전동에 주로 쓰이는 기어는?
- 스퍼 기어
- 헬리컬 기어
- 내접 기어
- 웜 기어
3과목: 임의 구분
41. 와이어로프 가공방법 중 엮어 넣기를 할 때 엮어 넣는 길이는 로프 지름의 몇 배가 가장 적당한가?
- 5~10배
- 15~20배
- 20~30배
- 30~40배
42. 와이어로프(wire rope)의 교환 시기를 설명한 것으로 가장 알맞은 것은?
- 킹크(kink)가 발생한 경우
- 로프에 그리스가 많이 발라진 경우
- 마모로 지름의 감소가 공칭 직경의 3% 이상인 경우
- 로프의 한 꼬임(스트랜드를 의미) 사이에서 소선수의 7%이상 소선이 절단된 경우
43. 그림의 “한쪽 팔 팔꿈치에 다른 손 손바닥을 떼었다. 붙였다.”하는 신호의 내용은?
- 천천히 조금씩 아래로 내리기
- 마그넷 붙이기
- 보권사용
- 위로 올리기
44. 지브 크레인의 지브(붐) 길이(수평거리) 20m 지점에서 10톤의 하물을 줄걸이하여 인양하고자 할 때 이 지점에서 모멘트는 얼마인가?
- 20ton·m
- 100ton·m
- 200ton·m
- 300ton·m
45. [6×37]의 규격을 가진 와이어로프는 한 꼬임에서 최대 몇 가닥의 소선이 절단될 때 까지 사용이 가능한가?
- 12가닥
- 22가닥
- 32가닥
- 42가닥
46. 사다리꼴 형상의 하물을 인양할 때의 줄걸이 방법으로 가장 올바른 것은?
- 1줄 걸이
- 2줄 걸이
- 3줄 걸이
- 십자(＋)걸이
47. 공칭직경 20㎜의 와이어로프 지름을 측정 시 18.5㎜ 이었을 경우 직경 감소율 및 사용가능 여부는?
- 7.0%, 사용 가능
- 7.5%, 사용 불가
- 7.5%, 사용 가능
- 9.3%, 사용 불가
48. 와이어로프의 심강을 3가지 종류로 구분한 것은?
- 섬유심, 공심, 와이어심
- 철심, 동심, 아연심
- 섬유심, 랭심, 동심
- 와이어심, 아연심, 랭심
49. 2000kgf의 짐을 두 줄걸이로 하여 줄걸이 로프의 각도를 60°로 매달았을 때 한쪽 줄에 걸리는 하중은 약 몇 kgf인가?
- 2310
- 2000
- 1155
- 578
50. 줄걸이 작업 시의 일반 안전수칙과 가장 거리가 먼 것은?
- 인양할 물건의 중량 및 중심위치의 목측을 신중히 행한 후 작업을 실시한다.
- 줄걸이 로프의 걸린 상태를 확인할 때는 초기장력을 받지 않은 상태에서 행한다.
- 로프의 직경 및 송상 유무를 확인한다.
- 체인, 샤클 등의 줄걸이 작업용구의 적정성을 확인 후 작업을 실시한다.
51. 산업안전보건법령상 안전·보건표지의 종류 중 다음 그림에 해당하는 것은?
- 신화성물질경고
- 인화성물질경고
- 폭발성물질경고
- 급성독성물질경고
52. 작업장에서 전기가 별도의 예고 없이 정전 되었을 경우 전기로 작동하던 기계·기구의 조치방법으로 가장 적합하지 않은 것은?
- 즉시 스위치를 끈다.
- 안전을 위해 작업장을 미리 정리해 놓는다.
- 퓨즈의 단선 유·무를 검사한다.
- 전기가 들어오는 것을 알기 위해 스위치를 켜 둔다.
53. 기계설비의 위험성 중 접선물림점(tangential point)과 가장 관련이 적은 것은?
- V벨트
- 커플링
- 체인벨트
- 기어와 랙
54. 다음 중 산업재해 조사의 목적에 대한 설명으로 가장 적절한 것은?
- 적절한 예방대책을 수립하기 위하여
- 작업능률 향상과 근로기강 확립을 위하여
- 재해 발생에 대한 통계를 작성하기 위하여
- 재해를 유발한 자의 책임추궁을 위하여
55. 가스용기가 발생기와 분리되어 있는 아세틸렌 용접장치의 안전기 설치 위치는?
- 발생기
- 가스용접기
- 발생기와 가스용기 사이
- 용접토치와 가스용기 사이
56. 벨트 취급 시 안전에 대한 주의사항으로 틀린 것은?
- 벨트에 기름이 묻지 않도록 한다.
- 벨트의 적당한 유격을 유지하도록 한다.
- 벨트 교환 시 회전이 완전히 멈춘 상태에서 한다.
- 벨트의 회전을 정지시킬 때 손으로 잡아 정지시킨다.
57. 연삭기의 안전한 사용방법으로 틀린 것은?
- 숫돌 측면 사용 제한
- 숫돌덮개 설치 후 작업
- 보안경과 방진마스크 사용
- 숫돌과 받침대 간격을 가능한 넓게 유지
58. 다음 중 가열, 마찰, 충격 또는 다른 화학물질과의 접촉 등으로 인하여 산소나 산화재 등의 공급이 없더라도 폭발 등 격렬한 반응을 일으킬 수 있는 물질이 아닌 것은?
- 질산에스테르류
- 니트로 화합물
- 무기 화합물
- 니트로소 화합물
59. 다음 중 보호구를 선택할 때의 유의 사항으로 틀린 것은?
- 작업 행동에 방해되지 않을 것
- 사용 목적에 구애받지 않을 것
- 보후고 성능기준에 적합하고 보호 성능이 보장될 것
- 착용이 용이하고 크기 등 사용자에게 편리할 것
60. ILO(국제노동기구)의 구분에 의한 근로 불능 상해의 종류 중 응급조치 상해는 며칠 간 치료를 받은 다음부터 정상작업에 임할 수 있는 정도의 상해를 의미하는가?
- 1일 미만
- 3~5일
- 10일 미만
- 2주 미만
