용접산업기사 필기 기출문제복원 (2009-03-01)

용접산업기사 2009-03-01 필기 기출문제 해설

이 페이지는 용접산업기사 2009-03-01 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

용접산업기사
(2009-03-01 기출문제)

목록

1과목: 용접야금 및 용접설비제도

1. 용접부를 풀림처리 했을 때 얻는 효과는?

  1. 잔류응력 감소 및 경화부가 연화된다
  2. 잔류응력이 커진다.
  3. 조직이 조대화 되며 취성이 생긴다.
  4. 별로 변화가 없다.
(정답률: 86%)
  • 풀림(Annealing) 처리는 재료를 적절한 온도로 가열 후 서서히 냉각시키는 열처리 방법입니다. 이를 통해 용접 시 발생한 잔류응력을 제거하고, 급랭으로 인해 딱딱해진 경화부를 부드럽게 만드는 연화 효과를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 두 종 이상의 금속 원자가 간단한 원자비로 결합되어 성분 금속과는 다른 성질을 가지는 독립된 화합물을 형성할 때 이것을 무엇이라고 하는가?

  1. 동소 변태
  2. 금속간 화합물
  3. 고용체
  4. 편석
(정답률: 86%)
  • 두 종류 이상의 금속 원자가 일정한 원자비로 결합하여, 원래의 성분 금속과는 전혀 다른 화학적 성질을 갖는 화합물을 금속간 화합물이라고 합니다.

    오답 노트
    고용체: 금속 원자가 다른 금속의 결정 격자 속에 녹아들어 간 상태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 강의 조직을 표준상태로 하기 위하여 철강상태도의 A3선 이상의 온도로 가열한 후 공기 중에서 냉각하는 열처리는?

  1. 담금질
  2. 풀림
  3. 불림
  4. 뜨임
(정답률: 48%)
  • 불림(Normalizing)은 강의 조직을 표준 상태로 만들기 위해 $A_{3}$ 변태점 이상의 온도로 가열한 후 공기 중에서 냉각(공냉)시키는 열처리 방법입니다.

    오답 노트
    담금질: 급냉하여 경도를 높임
    풀림: 서냉하여 내부 응력 제거 및 연하게 함
    뜨임: 담금질 후 인성을 부여함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 강자성체로만 나열된 것은?

  1. Fe, Ni, Co
  2. Fe, Pt, Sb
  3. Bi, Sn, Au
  4. Co, Sn, Cu
(정답률: 91%)
  • 강자성체는 외부 자기장에 의해 강하게 자화되는 물질로, 대표적으로 철($Fe$), 니켈($Ni$), 코발트($Co$)가 이에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 면심입방(FCC) 금속이 아닌 것은?

  1. AI
  2. Pt
  3. Mg
  4. Au
(정답률: 34%)
  • Mg(마그네슘)은 육방밀집구조(HCP) 금속입니다. Al, Pt, Au는 대표적인 면심입방(FCC) 구조 금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 아크용접에서 발생하는 용접 입열량(H)을 구하는 공식은? (단, E는 아크전압, I는 아크전류(A), v는 용접속도(㎝/min)이다.)

(정답률: 71%)
  • 용접 입열량은 단위 길이당 가해진 에너지로, 전압과 전류의 곱(전력)에 시간을 곱한 값을 용접 속도로 나누어 계산합니다.
    ① [기본 공식] $H = \frac{60EI}{v}$
    ② [숫자 대입] (공식 확인 문제이므로 대입 생략)
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 인장 시험을 통해 측정할 수 없는 것은?

  1. 항복강도
  2. 탄성계수
  3. 연신율
  4. 피로강도
(정답률: 54%)
  • 인장 시험은 재료를 양쪽에서 잡아당겨 강도와 변형을 측정하는 시험으로, 항복강도, 탄성계수, 연신율 등을 구할 수 있습니다.
    반면 피로강도는 반복적인 하중(응력)을 가해 파괴될 때까지의 횟수를 측정하는 피로 시험을 통해 측정해야 하므로 인장 시험으로는 알 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 담금질할 때에 잔류하는 오스테나이트를 마텐자이트화를 위해 보통의 담금질을 한 다음 실온 이하의 온도로 열처리하는 것은?

  1. 마템퍼링
  2. 완전풀림
  3. 서브제로처리
  4. 구상화풀림
(정답률: 26%)
  • 담금질 후 조직 내에 남아있는 잔류 오스테나이트를 완전히 마텐자이트로 변태시키기 위해 $0^{\circ}C$이하의 저온으로 냉각하는 심냉처리를 서브제로처리라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 주철(cast iron)의 특성 설명 중 잘못된 것은?

  1. 절삭성이 우수하다.
  2. 내마모성이 우수하다.
  3. 강에 비해 충격값이 현저하게 높다.
  4. 진동 흡수능력이 우수하다.
(정답률: 59%)
  • 주철은 탄소 함유량이 많아 경도가 높고 내마모성과 진동 흡수능력이 뛰어나며 절삭성도 우수하지만, 취성이 강해 충격값은 강에 비해 현저하게 낮습니다.

    오답 노트
    절삭성 우수: 흑연 성분으로 인해 칩 분쇄가 잘 됨
    내마모성 우수: 조직이 단단하여 마찰에 강함
    진동 흡수능력 우수: 흑연이 진동을 감쇄시킴
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 탄소강에서 용접성을 나쁘게 하는 적열취성을 방지하기 위해 첨가하는 원소는?

  1. 탄소
  2. 인
  3. 유황
  4. 망간
(정답률: 69%)
  • 탄소강의 유황(S) 성분은 철과 결합하여 FeS를 형성하며, 이는 융점이 낮아 고온에서 결정립계에 응집되어 적열취성을 유발합니다. 이때 망간(Mn)을 첨가하면 MnS를 형성하여 유황의 악영향을 제거함으로써 적열취성을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 그림과 같은 제3각법 투상도에서 A가 정면도일 때 배면도는?

  1. E
  2. C
  3. D
  4. F
(정답률: 83%)
  • 제3각법 투상도에서 정면도 A를 기준으로 배면도는 정면도의 정반대 방향에서 바라본 모습입니다. 이미지에서 A의 형상을 뒤집어 분석하면 F가 배면도에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 용접의 명칭에 따른 KS 용접기호 표시가 틀린 것은?

  1. 이면 용접 :
  2. 가장자리 용접 :
  3. 표면 육성 :
  4. 표면접합부 :
(정답률: 56%)
  • KS 용접기호에서 이면 용접은 기본선 반대편에 기호를 표시해야 합니다. 기호는 기본선 위에 표시되어 있어 이면 용접의 정의에 어긋나므로 틀린 표시입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 그림의 용접기호를 바르게 설명한 것은?

  1. 경사 접합부
  2. 겹침 접합부
  3. 점 용접
  4. 플러그 용접
(정답률: 88%)
  • 제시된 이미지 는 두 부재가 서로 겹쳐진 상태에서 용접되는 겹침 접합부의 전형적인 형태를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 화살표 쪽을 용접하는 필릿 용접기호로 맞는 것은?

(정답률: 71%)
  • 필릿 용접 기호에서 용접 기호(삼각형)가 기준선 아래쪽에 위치하면 화살표가 가리키는 쪽(화살표 쪽)을 용접한다는 의미입니다. 따라서 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 스케치도의 필요성에 관한 설명으로 관계가 먼 것은?

  1. 동일한 기계를 제작할 필요가 있는 경우
  2. 제작도면을 오래도록 보존할 필요가 있는 경우
  3. 사용 중인 기계의 부품이 파손된 경우
  4. 사용 중인 기계의 부품 개조가 필요한 경우
(정답률: 44%)
  • 스케치도는 정식 도면을 작성하기 전이나, 부품의 파손 및 개조, 동일 기계의 재제작 등 현장에서 신속하게 정보를 전달하고 기록하기 위해 필요합니다. 제작도면을 오래도록 보존하는 것은 정식 도면(제작도)의 목적이며, 스케치도의 필요성과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 아래 용접 기호 설명 중 틀린 것은?

  1. C : 용접부 너비
  2. n ： 용접부 수
  3. ℓ : 용접부 길이
  4. (e) : 단속용접 길이
(정답률: 57%)
  • 제시된 용접 기호 에서 각 기호의 의미는 다음과 같습니다.
    C는 용접부 너비, n은 용접부 수, $\ell$은 용접부 길이를 나타냅니다. (e)는 단속용접의 길이가 아니라 용접부 사이의 피치(간격)를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 기계제도에 사용하는 문자의 종류가 아닌 것은?

  1. 한글
  2. 로마자
  3. 아라비아 숫자
  4. 상형문자
(정답률: 74%)
  • 기계제도에서는 도면의 표준화를 위해 한글, 로마자, 아라비아 숫자를 표준 문자로 사용합니다. 상형문자는 제도 표준 문자에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 선의 종류 중 가는 2정 쇄선의 용도가 아닌 것은?

  1. 가공 전 또는 후의 모양을 표시하는데 사용
  2. 도시된 단면의 앞쪽에 있는 부분을 표시하는데 사용
  3. 가공에 사용하는 공구, 지그 등의 위치를 참고로 나타내는데 사용
  4. 대상물의 보이지 않는 부분의 모양을 표시하는데 사용
(정답률: 55%)
  • 가는 2정 쇄선은 가공 전후의 모양, 단면 앞쪽 부분, 공구 및 지그의 참고 위치를 표시하는 데 사용됩니다.

    오답 노트
    대상물의 보이지 않는 부분의 모양을 표시하는 선은 파선(숨은선)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 치수의 배치방법 종류가 아닌 것은?

  1. 직렬 치수 배치방법
  2. 병렬 치수 배치방법
  3. 평행 치수 배치방법
  4. 누진 치수 배치방법
(정답률: 37%)
  • 치수의 배치방법에는 직렬 치수 배치, 병렬 치수 배치, 누진 치수 배치가 있으며, 평행 치수 배치방법이라는 용어는 사용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

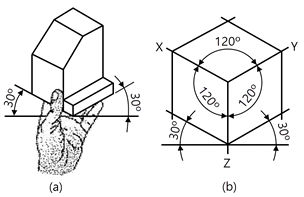

20. 그림 (a)와 같이 정면, 평면, 측면을 하나의 투상면 위에 동시에 볼 수 있도록 두 개의 옆면 모서리가 수평선과 30°가 되게 하여 그림 (b)와 같이 세 축이 120°의 등각이 되도록 입체도로 투상한 것은?

  1. 정 투상도
  2. 등각 투상도
  3. 부등각 투상도
  4. 투시도
(정답률: 88%)
  • 세 축이 서로 $120^{\circ}$의 등각을 이루고, 수평선과 $30^{\circ}$의 각도를 가지며 정면, 평면, 측면을 동시에 보여주는 투상법은 등각 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 용접구조설계

21. 맞대기 용접의 이음효율을 구하는 공식으로 가장 적당한 것은?

(정답률: 63%)
  • 맞대기 용접의 이음효율은 모재의 강도 대비 용접부의 강도가 어느 정도인지를 백분율로 나타낸 것입니다.
    $$\text{이음효율} = \frac{\text{용접시험편의 인장강도}}{\text{모재의 인장강도}} \times 100(\%)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 강판의 두께 15mm, 폭 100mm의 V형 홈을 맞대기 용접이음할 때 이음효율을 80%, 판의 허용응력을 35㎏f/mm2로 하면 인장력(㎏f)은 얼마까지 허용할 수 있는가?

  1. 35000
  2. 38000
  3. 40000
  4. 42000
(정답률: 49%)
  • 인장력은 판의 단면적에 허용응력과 이음효율을 곱하여 계산합니다.
    ① [기본 공식] $P = A \times \sigma \times \eta$ (인장력 = 단면적 × 허용응력 × 이음효율)
    ② [숫자 대입] $P = (15 \times 100) \times 35 \times 0.8$
    ③ [최종 결과] $P = 42000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 양면 용접에 의하여 충분한 용입을 얻으려고 할 때 사용되며 두꺼운 판의 용접에 가장 적합한 맞대기 홍의 형태는?

  1. J형
  2. H형
  3. V형
  4. I형
(정답률: 83%)
  • H형 홈은 양면에서 용접하여 충분한 용입을 확보할 수 있으며, 특히 두꺼운 판의 맞대기 용접에 가장 적합한 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 가접 시 주의해야 할 사항으로 틀린 것은?

  1. 본용접자와 동등한 기량을 갖는 용접자가 가용접을 한다.
  2. 본용접과 같은 온도에서 예열을 한다.
  3. 개선 홈 내의 가접부는 백치핑으로 완전히 제거한다.
  4. 가접의 위치는 부품의 끝 모서리나 각 등과 같이 응력이 집중되는 곳에 한다.
(정답률: 74%)
  • 가접 부위가 응력이 집중되는 곳에 위치하면 본용접 후 균열이나 결함의 원인이 되므로, 응력 집중 부위는 피해서 가접해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 자분탐상법의 특징 설명으로 틀린 것은?

  1. 시험편의 크기, 형상 등에 구애를 받는다.
  2. 내부결함의 검사가 불가능하다.
  3. 작업이 신속 간단하다.
  4. 정밀한 전처리가 요구되지 않는다.
(정답률: 43%)
  • 자분탐상법은 시험편의 크기나 형상에 큰 구애를 받지 않고 검사할 수 있는 것이 특징입니다.

    오답 노트
    내부결함 검사 불가능: 표면 및 표면 직하 결함만 검출 가능함
    작업 신속 간단: 자분 도포 후 자화로 빠르게 확인 가능함
    정밀 전처리 불필요: 침투탐상법에 비해 전처리가 간단함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 용접 후 처리에서 외력만으로 소성변형을 일으켜 변형을 교정하는 방법은?

  1. 박판에 대한 점 수축법
  2. 가열 후 해머링 하는 법
  3. 롤러에 거는 법
  4. 형재에 대한 직선 수축법
(정답률: 40%)
  • 가열 없이 오직 외력(기계적 힘)만을 이용하여 소성변형을 일으켜 변형을 바로잡는 방법은 롤러에 거는 법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 일반적으로 용접순서를 결정할 때 주의사항으로 틀린 것은?

  1. 동일 평면 내에 이음이 많을 경우, 수축은 가능한 자유단으로 보낸다.
  2. 중심선에 대해 대칭을 벗어나면 수축이 발생하여 변형 된다.
  3. 가능한 한 수축이 작은 이음을 먼저 용접하고 수축이 큰 이음은 나중에 한다.
  4. 리벳과 용접을 병용하는 경우에는 용접이음을 먼저하여 용접열에 의한 리벳의 풀림을 피한다.
(정답률: 82%)
  • 용접 변형을 최소화하기 위해서는 수축이 큰 이음을 먼저 용접하여 변형을 미리 잡고, 수축이 작은 이음을 나중에 용접하는 것이 원칙입니다.

    오답 노트
    리벳 병용 시: 리벳을 먼저 체결한 후 용접해야 용접열에 의한 리벳 풀림을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 피닝(peening)법에 관한 설명 중 옳은 것은?

  1. 용접에 의한 변형을 미리 예측하여 용접하기 전에 변형을 주고 용접하는 법
  2. 용접부에 냉각속도를 느리게 하기 위해서 다른 재료로 모재를 덮어 놓는 법
  3. 맞대기 용접할 때 흠 간격이 벌어지거나 수축되는 것을 방지하는 법
  4. 용접부를 구면상의 특수한 해머로 비드를 두드려 용접 금속부의 용접에 의한 수축변형을 감소시키며, 잔류응력을 완화하는 법
(정답률: 85%)
  • 피닝(peening)법은 용접 완료 후 구면상의 특수한 해머로 비드를 두드려 기계적인 변형을 줌으로써, 용접 수축으로 인해 발생한 인장 잔류응력을 압축 응력으로 상쇄시켜 변형을 감소시키고 응력을 완화하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 오스테나이트계 스테인리스강을 용접할 때 용접하여 가열한 후 급냉시키는 이유로 가장 적합한 것은?

  1. 고온크랙(crack)을 예방하기 위하여
  2. 기공의 확산을 막기 위하여
  3. 용접 표면에 부착한 피복제를 쉽게 털어내기 위하여
  4. 입간부식을 방지하기 위하여
(정답률: 39%)
  • 오스테나이트계 스테인리스강을 용접할 때 천천히 냉각되면 크롬 탄화물이 결정 입계에 석출되어 크롬 결핍 영역이 생기며, 이로 인해 입계가 부식되는 입간부식이 발생합니다. 이를 방지하기 위해 가열 후 급냉시켜 탄화물 석출을 억제해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 불활성 가스 텅스텐 아크 용접에서 직류 역극성(DCRP)으로 용접할 경우 비드폭과 용입에 대한 설명으로 맞는 것은?

  1. 용입이 얕고 비드 폭이 넓다.
  2. 용입이 깊고 비드 폭이 좁다.
  3. 용입이 얕고 비드 폭이 좁다.
  4. 용입이 깊고 비드 폭이 넓다.
(정답률: 66%)
  • TIG 용접에서 직류 역극성(DCRP)은 전극이 (+)극, 모재가 (-)극이 되는 방식입니다. 이 경우 열의 대부분이 전극 쪽에 집중되어 모재로 전달되는 열량이 적어지므로, 용입이 얕고 비드 폭이 넓게 형성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 용접부의 시작점과 끝점에 충분한 용입을 얻기 위해 사용되는 것은?

  1. 엔드탭
  2. 포지셔너
  3. 회전지그
  4. 고정지그
(정답률: 81%)
  • 용접의 시작점과 끝점(크레이터 부위)에서 발생하기 쉬운 용입 부족이나 결함을 방지하기 위해, 끝단에 임시로 덧붙여 용접한 후 제거하는 엔드탭을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 수축량에 미치는 용접시공 조건의 영향 설명 중 틀린 것은?

  1. 루트 간격이 클수록 수축이 크다.
  2. 구속도가 클수록 수축이 작다.
  3. 용접봉의 직경이 클수록 수축이 크다.
  4. 위빙을 하는 쪽이 수축이 작다.
(정답률: 28%)
  • 용접봉의 직경이 클수록 한 번에 입열량이 많아지지만, 동일한 용착량을 기준으로 할 때 패스 수가 줄어들어 전체적인 수축량은 오히려 작아지는 경향이 있습니다.

    오답 노트
    루트 간격이 클수록: 수축 증가
    구속도가 클수록: 변형(수축) 억제
    위빙 시: 열 분산으로 수축 감소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 필릿용접에서 다리 길이가 10mm일 때 이론상 목두께는 몇 mm인가?

  1. 약 5.0
  2. 약 6.1
  3. 약 7.1
  4. 약 8.0
(정답률: 71%)
  • 필릿 용접에서 이론상 목두께는 다리 길이에 $\frac{1}{\sqrt{2}}$를 곱하여 산출합니다.
    ① [기본 공식] $a = z \times 0.707$
    ② [숫자 대입] $a = 10 \times 0.707$
    ③ [최종 결과] $a = 7.07$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같이 강판 두께가 t＝19mm, 용접선의 유효길이 ℓ＝200mm이고, h1, h2 가 각각 8mm일 때, 하중 P＝7000㎏f에 대한 인장응력은 약 몇 ㎏f/mm2인가?

  1. 0.2
  2. 2.2
  3. 4.8
  4. 6.8
(정답률: 31%)
  • 인장 응력은 하중을 용접부의 유효 단면적으로 나누어 구합니다. 단면적은 판 두께에서 용접되지 않은 부분($h_1, h_2$)을 제외한 나머지 면적을 의미합니다.
    ① [기본 공식] $\sigma = \frac{P}{(t - h_1 - h_2) \times \ell}$
    ② [숫자 대입] $\sigma = \frac{7000}{(19 - 8 - 8) \times 200}$
    ③ [최종 결과] $\sigma = 11.67\text{ kgf/mm}^2$
    ※ 계산 결과와 정답 2.2의 차이가 있으나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 본 용접에서 그림과 같은 비드 만들기 순서로 용접하는 용착법은?

  1. 대칭법
  2. 후퇴법
  3. 스킵법
  4. 살수법
(정답률: 87%)
  • 용접 비드를 연속적으로 쌓지 않고 일정 간격을 띄어 가며 용접한 후 나중에 빈 곳을 채우는 방식인 스킵법에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 그림과 같은 필릿 용접이음에서 용접선의 방향과 하중의 방향이 직교한 것을 무슨 이음이라고 하는가?

  1. 전면 필릿 이음
  2. 측면 필릿 이음
  3. 양면 필릿 이음
  4. 경사 필릿 이음
(정답률: 48%)
  • 용접선의 방향과 하중의 방향이 서로 직교하는 형태의 필릿 용접을 전면 필릿 이음이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 용접 변형의 경감 및 교정방법에서 용접부에 구리로 된 덮개판을 두든지 뒷면에서 용접부를 수냉 또는 용접부 근처에 물기 있는 석면, 천 등을 두고 모재에 용접입열을 막음으로써 변형을 방지하는 방법은?

  1. 롤링법
  2. 피닝법
  3. 냉각법
  4. 억제법
(정답률: 61%)
  • 구리 덮개판 사용, 수냉, 젖은 석면이나 천 등을 이용하여 용접 입열을 제한함으로써 변형을 방지하는 방법은 냉각법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. TIG 용접 이음부 설계에서 I형 맞대기 용접이음의 설명으로 적합한 것은?

  1. 판 두께가 12mm 이상의 두꺼운 판용접에 이용된다.
  2. 판 두께가 6~20mm 정도의 다층비드용접에 이용된다.
  3. 판 두께가 3mm 정도의 박판용접에 많이 이용된다.
  4. 판 두께가 20mm 이상의 두꺼운 판용접에 이용된다.
(정답률: 79%)
  • TIG 용접의 I형 맞대기 용접이음은 홈을 파지 않고 그대로 접합하는 방식으로, 판 두께가 $3mm$ 정도의 박판용접에 주로 이용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 아래 그림과 같은 용접부의 종류는?

  1. 플러그용접
  2. 슬롯용접
  3. 플레어용접
  4. 필릿용접
(정답률: 63%)
  • 제시된 이미지 와 같이 겹쳐진 부재의 한쪽 부재에 구멍을 뚫고 그 틈을 채워 용접하는 방식은 슬롯용접입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 용착금속의 인장 또는 굽힘시험했을 경우 파단면에 생기는 은백색 파면을 갖는 결함은?

  1. 기공
  2. 크레이터
  3. 오우버랩
  4. 은점
(정답률: 84%)
  • 용착금속의 인장 또는 굽힘 시험 시 파단면에 은백색의 광택이 나타나는 결함은 은점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 용접일반 및 안전관리

41. 저항용접법 중 맞대기 용접에 속하는 것은?

  1. 스폿용접
  2. 심용접
  3. 방전충격용접
  4. 프로젝션용접
(정답률: 24%)
  • 방전충격용접은 두 금속의 접촉면에 강한 전기 방전을 일으켜 순간적인 고열로 접합하는 대표적인 맞대기 용접 방식입니다.

    오답 노트
    스폿용접, 심용접, 프로젝션용접은 모두 점 또는 면으로 접합하는 저항 점용접 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 피복 아크 용접에서 아크 쏠림 현상의 방지대책으로 틀린 것은?

  1. 용접봉의 끝을 아크 쏠림 방향으로 기울인다
  2. 교류아크 용접기를 사용한다.
  3. 접지점을 용접부로부터 멀리한다.
  4. 아크 길이를 짧게 유지한다.
(정답률: 62%)
  • 아크 쏠림 현상을 방지하려면 용접봉의 끝을 아크 쏠림의 반대 방향으로 기울여야 합니다.

    오답 노트
    교류아크 용접기 사용, 접지점 멀리하기, 아크 길이 짧게 유지는 모두 아크 쏠림을 방지하는 올바른 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 저항용접에 의한 압접은 전기 저항열로써 모재를 용융상태로 만들고 외력을 가하여 접합하는 용접법이다. 이때 발생하는 저항열을 구하는 식은? (단, Q : 저항열, I : 전류, R : 전기저항, t : 통전시간[초])

  1. Q = 0.24 I R2 t
  2. Q = 0.24 I2 R2 t
  3. Q = 0.24 I2 R t
  4. Q = 0.24 I3 R t
(정답률: 72%)
  • 저항용접에서 발생하는 열량은 전류의 제곱과 전기저항, 그리고 통전 시간에 비례한다는 줄의 법칙(Joule's law)을 기반으로 산출합니다.
    ① [기본 공식] $Q = 0.24 I^{2} R t$
    ② [숫자 대입] (공식 자체가 정답이므로 대입 생략)
    ③ [최종 결과] $Q = 0.24 I^{2} R t$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 아세틸렌가스의 폭발 위험성에 관한 설명으로 틀린 것은?

  1. 아세틸렌가스는 매우 타기 쉬운 기체이다.
  2. 아세틸렌가스는 매우 안전한 화합물이다.
  3. 아세틸렌가스는 충격, 마찰 등의 외력이 작용하면 폭발 위험성이 있다.
  4. 아세틸렌가스는 구리, 수은(Hg) 등과 접촉하면 폭발 화합물을 생성한다.
(정답률: 89%)
  • 아세틸렌가스는 매우 불안정하여 충격이나 마찰에 의해 쉽게 분해 폭발하며, 특히 구리, 수은 등과 반응하여 폭발성 화합물을 생성하는 위험한 기체입니다.

    오답 노트
    매우 안전한 화합물이다: 매우 불안정하고 위험한 기체임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 스테인리스강에 사용되는 플라즈마 절단 작동가스로 가장 적합한 것은?

  1. 아세틸렌
  2. 프로판
  3. 아르곤＋수소
  4. 질소＋수소
(정답률: 22%)
  • 스테인리스강의 플라즈마 절단 시에는 절단면의 품질과 산화 방지를 위해 질소와 수소의 혼합 가스를 작동가스로 사용하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 지혈 및 출혈 시 응급조치방법으로 옳지 않은 것은?

  1. 정맥출혈 시는 압박붕대나 손에 가제를 대고 누르면서 상처 부위를 높게 한다.
  2. 동맥출혈 시는 응급조치로 지혈대나 압박붕대, 지압법 등으로 지혈시킨 후 의사의 조치를 받는다.
  3. 피하출혈 시에는 냉습포를 한 뒤에 온습포를 댄다.
  4. 신체의 다른 부분보다 부상 당한 팔과 다리를 낮게 쳐들어야 한다.
(정답률: 75%)
  • 출혈 시에는 상처 부위를 심장보다 높게 들어 올려 혈압을 낮춤으로써 출혈량을 줄여야 합니다. 부상 당한 팔과 다리를 낮게 유지하는 것은 출혈을 가속화하므로 잘못된 조치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 가스 용접봉 및 용제에 관한 각각의 설명으로 틀린 것은?

  1. 용제는 건조한 분말, 페이스트 또는 용접봉 표면에 피복한 것도 있다.
  2. 용제의 융점은 모재의 융점보다 낮은 것이 좋다.
  3. 연강의 가스 용접에는 용제를 필요로 하지 않는다.
  4. 가스용접은 탄화 불꽃이 되기 쉬운데다 공기 중의 탄소를 흡수하여 용융 금속이 탄화되는 경우가 많다.
(정답률: 39%)
  • 가스 용접 시 탄화 불꽃이 되는 이유는 공기 중의 탄소를 흡수해서가 아니라, 연료 가스(아세틸렌 등)의 공급량이 산소보다 과잉될 때 발생하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 아크 용접 시 작업자에게 가장 위험한 부분은?

  1. 배전판
  2. 용접봉 홀더 노출부
  3. 용접기
  4. 케이블
(정답률: 87%)
  • 용접봉 홀더 노출부는 작업자가 직접 손으로 잡고 작업하며 전압이 인가되는 부위이므로, 절연 파괴나 부주의 시 감전 사고의 위험이 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 피복 아크 용접봉의 선택 시 고려해야 할 사항으로 거리가 먼 것은?

  1. 아크의 안정성
  2. 용접봉의 내균열성
  3. 스패터링
  4. 용착금속 내의 슬래그의 양
(정답률: 48%)
  • 피복 아크 용접봉 선택 시에는 아크의 안정성, 내균열성, 스패터 발생 정도 등을 고려해야 합니다. 슬래그는 용착 금속 내부에 포함되는 것이 아니라 용착 금속 표면을 덮어 보호하는 역할이므로, 용착 금속 내의 슬래그 양은 선택 고려 사항과 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 불활성 가스 아크용접인 것은?

  1. 테르밋용접
  2. TIG 용접
  3. 산소-수소용접
  4. 플라즈마용접
(정답률: 80%)
  • TIG 용접은 텅스텐 전극을 사용하며, 아르곤(Ar)이나 헬륨(He)과 같은 불활성 가스를 보호 가스로 사용하여 용접부를 보호하는 대표적인 불활성 가스 아크용접법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 용접법을 분류한 것 중 융접에 해당되지 않은 것은?

  1. 아크용접
  2. 가스용접
  3. MIG용접
  4. 마찰용접
(정답률: 69%)
  • 융접은 모재를 녹여서 접합하는 방식입니다. 마찰용접은 열과 압력을 이용해 접합하는 압접의 일종이므로 융접에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 아크용접에서 피복제의 주된 역할을 설명한 것 중 옳은 것은?

  1. 전기 통전작용을 한다.
  2. 용융점이 높은 적당한 점성의 무거운 슬래그를 생성한다.
  3. 용착금속의 탈산 정련작용을 한다.
  4. 용착금속의 냉각속도를 빠르게 한다.
(정답률: 63%)
  • 피복제는 아크를 안정시키고, 용착 금속 내의 불순물을 제거하는 탈산 및 정련 작용을 통해 용접부의 품질을 높이는 역할을 합니다.

    오답 노트
    슬래그 생성: 용융점이 낮고 적당한 점성을 가져야 제거가 쉽습니다.
    냉각속도: 냉각 속도를 늦추어 균열을 방지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 가스용접장치에서 충전가스 용기의 도색이 잘못 연결된 것은?

  1. 아르곤 - 회색
  2. 염소 - 백색
  3. 아세틸렌 - 황색
  4. 탄산가스 - 청색
(정답률: 63%)
  • 가스 용기의 도색 규정에 따르면 염소 가스 용기의 색상은 갈색으로 지정되어 있습니다.

    오답 노트
    아르곤: 회색
    아세틸렌: 황색
    탄산가스: 청색
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 서브머지드 아크 용접법의 설명 중 잘못된 것은?

  1. 용융속도와 용착속도가 빠르며, 용입이 깊다.
  2. 비소모식이므로 비드의 외관이 거칠다.
  3. 개선각을 작게 하여 용접의 패스 수를 줄일 수 있다.
  4. 용접선이 짧거나 불규칙한 경우 수동에 비해 비능률적이다.
(정답률: 69%)
  • 서브머지드 아크 용접법은 소모성 전극을 사용하는 소모식 용접법이며, 용융풀이 플럭스 속에 잠겨 있어 비드의 외관이 매우 매끄럽고 깨끗한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 15℃ 15기압에서 아세톤 1리터에 대하여 아세틸렌가스 몇 리터가 용해 되는가?

  1. 285
  2. 325
  3. 375
  4. 420
(정답률: 59%)
  • 헨리의 법칙에 따라 온도와 압력 조건에서 아세톤에 용해되는 아세틸렌의 양을 계산합니다.
    ① [기본 공식] $V = k \times P$
    ② [숫자 대입] $V = 25 \times 15$
    ③ [최종 결과] $V = 375$
    따라서 아세톤 1리터당 375리터의 아세틸렌가스가 용해됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 철심을 움직여 그로 인하여 발생하는 누설 자속을 변동시켜 전류를 조절하는 용접기는?

  1. 탭전환형
  2. 가동철심형
  3. 가동코일형
  4. 가포화리액터형
(정답률: 70%)
  • 철심의 위치를 이동시켜 자기 회로의 누설 자속을 변화시킴으로써 2차 전류를 조절하는 방식은 가동철심형 용접기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 탄산가스아크용접에 대한 설명 중 올바르지 못한 것은?

  1. 전류 밀도가 높아 용입이 깊고 용접속도를 빠르게 할 수 있다.
  2. 가시(可視) 아크이므로 시공이 편리하다.
  3. 특수한 용제를 사용하므로 용접부에 슬래그 섞임이 없고 용접 후의 처리가 간단하다.
  4. 용착금속의 기계적 성질 및 금속학적 성질이 우수하다
(정답률: 55%)
  • 탄산가스 아크 용접은 불활성 가스(CO2)를 보호 가스로 사용하는 방식이며, 별도의 용제(Flux)를 사용하지 않는 용접법입니다.

    오답 노트
    특수한 용제를 사용하므로: 용제 없이 가스로 보호함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 용접부 외부에서 주어지는 열량을 용접입열(weld heat input)이라 하는데, 용접입열이 충분하지 못할 때 발생하는 용접 결함은?

  1. 용입불량(lack of penetration)
  2. 선상조직(ice flower structure)
  3. 용접균열(wefding crack)
  4. 온정(fish eye)
(정답률: 73%)
  • 용접 입열량이 부족하면 모재가 충분히 녹지 않아 용접 금속이 루트부까지 완전히 채워지지 않는 용입불량(lack of penetration) 결함이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 가스용접에서 산화 불꽃은 어떤 금속 용접에 가장 적합한가?

  1. 황동
  2. 연강
  3. 모넬메탈
  4. 스텔라이트
(정답률: 63%)
  • 산화 불꽃은 산소 공급량이 많아 금속 표면에 산화막을 형성하며, 이는 아연 성분이 포함되어 산화되기 쉬운 황동 용접 시 용융 금속의 유동성을 좋게 하여 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 탄산가스(CO2)아크 용접에서 O2의 해를 방지하기 위하여 와이어에 Mn을 첨가하여 용접한다. 이 때의 반응식 중 올바른 것은?

  1. 2FeO + Mn = Fe + MnO2
  2. Mn + 2FeO3 = 2Fe + MnO6
  3. Mn + FeO = Fe + MnO
  4. FeO2 + Mn = FeO + MnO
(정답률: 36%)
  • 탄산가스 아크 용접 시 Mn(망간)은 산소와의 친화력이 Fe(철)보다 크기 때문에, FeO 형태의 산화물을 제거하여 탈산제 역할을 수행합니다.
    반응식: $Mn + FeO = Fe + MnO$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
