용접산업기사 필기 기출문제복원 (2018-04-28)

용접산업기사 2018-04-28 필기 기출문제 해설

이 페이지는 용접산업기사 2018-04-28 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

용접산업기사
(2018-04-28 기출문제)

목록

1과목: 용접야금 및 용접설비제도

1. 풀림의 방법에 속하지 않는 것은?

  1. 질화
  2. 항온
  3. 완전
  4. 구상화
(정답률: 59%)
  • 풀림은 금속을 연하게 만들기 위한 열처리로 완전 풀림, 항온 풀림, 구상화 풀림 등이 있습니다. 반면 질화는 강 표면에 질소를 침투시켜 표면을 단단하게 만드는 화학적 표면경화법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. Fe-C 평형 상태도에 없는 반응은?

  1. 편정 반응
  2. 공정 반응
  3. 공석 반응
  4. 포정 반응
(정답률: 66%)
  • Fe-C 평형 상태도에서 나타나는 주요 반응은 액체와 고체 사이의 공정 반응, 고체와 고체 사이의 공석 반응, 그리고 액체와 고체가 반응하여 새로운 고체가 되는 포정 반응입니다. 편정 반응은 Fe-C 상태도의 기본 반응에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 강에 함유된 원소 중 강의 담금질 효과를 증대시키며, 고온에서 결정립 성장을 억제시키는 것은?

  1. 황
  2. 크롬
  3. 탄소
  4. 망간
(정답률: 55%)
  • 망간은 강에 함유되어 담금질 효과를 증대시키고, 고온에서 결정립의 성장을 억제하여 기계적 성질을 향상시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. γ고용체와 α고용체에서 나타나는 조직은?

  1. γ고용체 = 페라이트 조직, α고용체 = 오스테나이트 조직
  2. γ고용체 = 페라이트 조직, α고용체 = 시멘타이트 조직
  3. γ고용체 = 시멘타이트 조직, α고용체 = 페라이트 조직
  4. γ고용체 = 오스테나이트 조직, α고용체 = 페라이트 조직
(정답률: 64%)
  • 철강 재료의 상변태 조직에 대한 기본 개념 문제입니다. $\gamma$고용체는 고온에서 안정된 면심입방구조(FCC)인 오스테나이트 조직이며, $\alpha$고용체는 상온에서 안정된 체심입방구조(BCC)인 페라이트 조직을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 마텐사이트계 스테인리스강은 지연 균열 감수성이 높다. 이를 방지하기 위한 적정한 예열온도 범위는?

  1. 100 ~ 200℃
  2. 200 ~ 400℃
  3. 400 ~ 500℃
  4. 500 ~ 650℃
(정답률: 53%)
  • 마텐사이트계 스테인리스강은 경화능이 커서 용접 후 지연 균열이 발생하기 쉽습니다. 이를 방지하기 위해 수소 방출을 돕고 냉각 속도를 늦추는 $200 \sim 400\text{℃}$ 범위의 예열이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 일반적으로 탄소의 함유량이 0.025 ~ 0.8% 사이의 강을 무슨 강이라 하는가?

  1. 공석강
  2. 공정강
  3. 아공석강
  4. 과공석강
(정답률: 58%)
  • 강의 탄소 함유량에 따른 분류는 공석점인 $0.77\%$를 기준으로 나뉩니다. 탄소 함유량이 $0.02\%$에서 $0.77\%$ 사이인 강을 아공석강이라고 합니다.

    오답 노트
    공석강: 탄소 함유량이 약 $0.77\%$인 강
    과공석강: 탄소 함유량이 $0.77\%$에서 $2.11\%$ 사이인 강
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 강의 5원소에 포함되지 않는 것은?

  1. P
  2. S
  3. Cr
  4. Mn
(정답률: 76%)
  • 강의 5원소는 탄소($C$), 규소($Si$), 망간($Mn$), 인($P$), 황($S$)을 말합니다. $Cr$(크롬)은 합금강을 만들기 위해 첨가하는 합금 원소이며 기본 5원소에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 비드 밑 균열에 대한 설명으로 틀린 것은?

  1. 주로 200℃ 이하 저온에서 발생한다.
  2. 용착 금속 속의 확산성 수소에 의해 발생한다.
  3. 오스테나이트에서 마텐사이트 변태시 발생한다.
  4. 담금질 경화성이 약한 재료를 용접했을 때 발생하기 쉽다.
(정답률: 37%)
  • 비드 밑 균열은 용착 금속 내의 확산성 수소와 급랭으로 인한 마텐사이트 변태가 원인이 되어 발생합니다.

    오답 노트
    담금질 경화성이 약한 재료: 담금질 경화성이 클수록(강할수록) 경화 조직이 형성되기 쉬워 균열 발생 가능성이 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 주철용접에서 예열을 실시할 때 얻는 효과 중 틀린 것은?

  1. 변형의 저감
  2. 열영향부 경도의 증가
  3. 이종재료 용접시 온도 기울기 감소
  4. 사용 중인 주조의 탄수화물 오염 저감
(정답률: 70%)
  • 주철 용접 시 예열을 실시하는 주된 목적은 냉각 속도를 늦추어 열영향부의 급랭을 막고 경화를 방지하기 위함입니다. 따라서 열영향부 경도의 증가는 예열의 효과가 아니라 예열을 통해 방지해야 할 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 탈황을 촉진하기 위한 조건으로 틀린것은?

  1. 비교적 고온이어야 한다.
  2. 슬래그의 염기도가 낮아야 한다.
  3. 슬래그의 유동성이 좋아야 한다.
  4. 슬래그 중의 산화철분 함유량이 낮아야 한다.
(정답률: 71%)
  • 탈황을 촉진하기 위해서는 슬래그의 염기도가 높아야 합니다. 염기도가 높을수록 황의 제거가 용이하며 내균열성이 향상됩니다.

    오답 노트
    슬래그의 유동성 확보 및 산화철 함유량 조절은 탈황 촉진을 위한 적절한 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 도면에서 해칭을 하는 경우는?

  1. 단면도의 절단된 부분을 나타낼 때
  2. 움직이는 부분을 나타내고자 할 때
  3. 회전하는 물체를 나타내고자 할 대
  4. 대상물의 보이는 부분을 표시할 때
(정답률: 79%)
  • 해칭은 물체를 가상으로 절단했을 때 그 절단된 단면임을 나타내기 위해 얇은 사선을 긋는 기법으로, 주로 단면도의 절단된 부분을 표시할 때 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 도면의 양식 및 도면 접기에 대한 설명 중 틀린 것은?

  1. 척도는 도면의 표제란에 기입한다.
  2. 복사한 도면을 접을 때, 그 크기는 원칙적으로 210mm×297mm(A4)의 크기로 한다.
  3. 도면의 중심 마크는 사용하기 편리한 크기와 양식으로 임의의 위치에 설치한다.
  4. 도면의 크기 치수에 따라 굵기 0.5mm 이상의 실선으로 윤곽선을 그린다.
(정답률: 83%)
  • 도면의 중심 마크는 임의의 위치가 아니라, 제도용지 윤곽의 중앙으로부터 윤곽선의 안쪽으로 약 $5\text{mm}$까지의 적절한 위치에 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 용접 기본기호의 명칭으로 맞는 것은?

  1. 필릿 용접
  2. 가장자리 용접
  3. 일면 개선형 맞대기 용접
  4. 개선각이 급격한 V형 맞대기 용접
(정답률: 80%)
  • 제시된 기호 는 맞대기 용접 기호 중 한쪽 면만 개선 가공을 하여 용접하는 일면 개선형 맞대기 용접을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 도형 내의 특정한 부분이 평면이라는 것을 표시할 경우 맞는 기입 방법은?

  1. 은선으로 대각선을 기입
  2. 가는 실선으로 대각선을 기입
  3. 가는 1점 쇄선으로 사각형을 기입
  4. 가는 2점 쇄선으로 대각선을 기입
(정답률: 65%)
  • 도면에서 특정한 부분이 평면임을 나타낼 때는 가는 실선을 사용하여 대각선으로 X자 표시를 기입하는 것이 제도 표준 원칙입니다.

    오답 노트
    은선: 보이지 않는 부분을 표시할 때 사용
    가는 1점 쇄선: 중심선이나 기준선을 표시할 때 사용
    가는 2점 쇄선: 가상선이나 인접 부품을 표시할 때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 도면에 치수를 기입할 때 유의사항으로 틀린것은?

  1. 치수는 가급적 주 투상도에 집중해서 기입한다.
  2. 치수는 가급적 계산할 필요가 없도록 기입한다.
  3. 치수는 가급적 공정마다 배열을 분리하여 기입한다.
  4. 참고치수를 기입할 때는 원을 먼저 그린 후 원안에 치수를 넣는다.
(정답률: 70%)
  • 도면에서 참고치수는 가공이나 검사에 직접 사용되지 않는 치수로, 원 안에 넣는 것이 아니라 괄호 ( ) 안에 기입하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

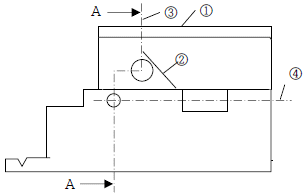

16. 다음 도면에서 ①이 표시된 선의 명칭은?

  1. 해칭선
  2. 절단선
  3. 외형선
  4. 치수 보조선
(정답률: 78%)
  • 제시된 도면 에서 ①번으로 표시된 선은 물체의 겉모양을 나타내는 굵은 실선인 외형선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 용접부 표면 및 용접부 형상 보조기호 중 영구적인 이면 판재 사용을 나타내는 기호는?

(정답률: 79%)
  • 용접부 형상 보조기호에서 기호는 영구적인 이면 판재 사용을 의미합니다.

    오답 노트
    평면:
    제거 가능한 이면 판재 사용:
    토우를 매끄럽게 함:
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. KS의 재료기호 중 'SPLT 390'은 어떤 재료를 의미하는가?

  1. 내열강판
  2. 저온 배관용 탄소 강관
  3. 일반 구조용 탄소 강관
  4. 보일러, 열 교환기용 합금강 강관
(정답률: 67%)
  • KS 재료기호 'SPLT 390'에서 SPLT는 Steel Pipe for Low-Temperature Service의 약자로 저온 배관용 탄소 강관을 의미하며, 숫자 390은 인장 강도가 $390\text{ MPa}$이상임을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같은 용접도시기호에 의하여 용접할 경우 설명으로 틀린 것은?

  1. 목두께는 9mm이다.
  2. 용접부의 개수는 2개이다.
  3. 화살표 쪽에 필릿 용접한다.
  4. 용접부 길이는 200mm이다.
(정답률: 73%)

  • 용접 기호 $2 \times 100(200)$에서 앞의 숫자 $2$는 용접부의 개수, $100$은 개별 용접부의 길이를 의미합니다. 따라서 전체 용접 길이는 $2 \times 100 = 200\text{mm}$가 아니라, 개별 용접 길이가 $100\text{mm}$인 용접부가 $2$군데 있다는 뜻입니다. 괄호 안의 $(200)$은 전체 용접 길이를 나타내므로, 용접부 길이는 $100\text{mm}$라고 해야 옳습니다.

    오답 노트
    목두께는 $a9$ 표시를 통해 $9\text{mm}$임을 알 수 있으며, 기호가 기준선 아래에 위치하므로 화살표 쪽에 필릿 용접을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 도면 관리에 필요한 사항과 도면 내용에 관한 중요한 사항을 정리하여 도면에 기입하는 것은?

  1. 표제란
  2. 윤곽선
  3. 중심 마크
  4. 비교 눈금
(정답률: 88%)
  • 표제란은 도면의 우측 하단에 위치하며 도면 번호, 도면명, 설계자, 척도, 재질 등 도면 관리에 필요한 핵심 정보와 중요한 사항을 일괄적으로 기입하는 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 용접구조설계

21. 다음 중 용접부에서 방사선 투과 시험법으로 검출하기 가장 곤란한 결함은?

  1. 기공
  2. 용입 불량
  3. 슬래그 섞임
  4. 라미네이션 균열
(정답률: 72%)
  • 방사선 투과 시험(RT)은 결함의 두께 변화(밀도 차이)를 이용해 검출합니다. 라미네이션 균열은 판재의 압연 방향과 평행하게 발생하는 얇은 층상 결함으로, 방사선 조사 방향과 평행할 경우 두께 변화가 거의 없어 검출이 매우 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 금속 중 열전도율이 가장 낮은 금속은?

  1. 연강
  2. 구리
  3. 알루미늄
  4. 18-8 스테인리스강
(정답률: 58%)
  • 금속의 합금 성분이 많아질수록 격자 구조의 왜곡이 심해져 열전도율이 낮아집니다. 18-8 스테인리스강은 크롬($18\%$)과 니켈($8\%$)이 다량 함유된 합금강이므로, 순수 금속에 가까운 구리, 알루미늄, 연강보다 열전도율이 현저히 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 아크 용접시 용접이음의 용융부 밖에서 아크를 발생시킬 때 아크열에 의해 모재 표면에 생기는 결함은?

  1. 은점(fish eye)
  2. 언더 컷(under cut)
  3. 스케터링(scatttering)
  4. 아크 스트라이크(arc strike)
(정답률: 74%)
  • 용접 이음부의 용융부 밖에서 실수로 아크를 발생시켰을 때, 그 국부적인 열 영향으로 인해 모재 표면에 발생하는 결함을 아크 스트라이크라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 용접 기호가 뜻하는 것은?

  1. 심 용접
  2. 점 용접
  3. 현장 용접
  4. 일주 용접
(정답률: 89%)
  • 용접 기호에서 기준선과 지시선이 만나는 지점에 깃발 모양의 표시가 있으면, 이는 공장이 아닌 설치 현장에서 용접을 수행하라는 현장 용접을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그라인더를 사용하여 용접부의 표면 비드를 모재의 표면 높이와 동일하게 잘 다듬질 하는 가장 큰 이유는?

  1. 용접부의 인성을 낮추기 위해
  2. 용접부의 잔류응력을 증가시키기 위해
  3. 용접부의 응력 집중을 감소시키기 위해
  4. 용접부의 내부 결함의 크기를 증대시키기 위해
(정답률: 78%)
  • 용접 비드가 돌출되어 있으면 그 부분에 응력이 집중되어 균열이 발생하기 쉽습니다. 따라서 그라인더로 표면을 매끄럽게 다듬어 응력 집중을 감소시킴으로써 제품의 피로 강도와 내구성을 높이는 것이 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 잔류응력이 남아있는 용접제품에 소성변형을 주어 용접 잔류응력을 제거(완화)하는 방법을 무엇이라고 하는가?

  1. 노내 풀림법
  2. 국부 풀림법
  3. 저온 응력 완화법
  4. 기계적 응력 완화법
(정답률: 75%)
  • 기계적 응력 완화법은 열처리가 아닌 물리적인 소성변형(두드리기, 굽히기 등)을 가하여 용접부에 남아있는 잔류응력을 강제로 제거하거나 완화시키는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 용접 모재의 뒤편을 강하게 받쳐 주어 구속에 의하여 변형을 억제하는 것은?

  1. 포지셔너
  2. 회전 지그
  3. 스트롱 백
  4. 메니 플레이터
(정답률: 81%)
  • 스트롱 백은 용접 모재의 뒤편을 강하게 받쳐주는 지그로, 구속력을 통해 용접 시 발생하는 세로 방향의 수축과 변형을 억제하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 용접부를 검사하는데 이용하는 비파괴 검사법이 아닌 것은?

  1. 누설 시험
  2. 충격 시험
  3. 침투 탐상법
  4. 초음파 탐상법
(정답률: 81%)
  • 충격 시험은 재료에 충격을 가해 파괴시켜 강도를 측정하는 파괴 검사법입니다.

    오답 노트
    누설 시험, 침투 탐상법, 초음파 탐상법: 비파괴 검사법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 잔류응력 측정법에는 정성적 방법과 정량적 방법이 있다. 다음 중 정성적 방법에 속하는 것은?

  1. X-선법
  2. 자기적 방법
  3. 충격 이완법
  4. 광탄성에 의한 방법
(정답률: 59%)
  • 잔류응력 측정법 중 자기적 방법은 응력의 유무나 분포 상태를 파악하는 정성적 방법에 해당합니다.

    오답 노트
    X-선법, 충격 이완법, 광탄성에 의한 방법: 정량적 방법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 20kg의 피복 아크 용접봉을 가지고 두께 9mm 연강판 구조물을 용접하여 용착되고 남은 피복중량, 스패터, 잔봉, 연소에 의한 손실 등의 무게가 4 kg이었다면 이 때 피복 아크 용접봉의 용착 효율은?

  1. 60%
  2. 70%
  3. 80%
  4. 90%
(정답률: 58%)
  • 용접봉 총량에서 손실량을 뺀 실제 용착된 금속량이 전체에서 차지하는 비율을 계산하여 용착 효율을 구합니다.
    ① [기본 공식] $\text{용착효율} = \frac{\text{용착금속량}}{\text{용접봉 총량}} \times 100$
    ② [숫자 대입] $\text{용착효율} = \frac{20 - 4}{20} \times 100$
    ③ [최종 결과] $\text{용착효율} = 80\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 본 용접에서 그림과 같은 순서로 용접하는 용착법은?

  1. 대칭법
  2. 스킵법
  3. 후퇴법
  4. 살수법
(정답률: 88%)
  • 제시된 이미지 처럼 용접 순서를 일정 간격으로 건너뛰며 진행하여 열 변형을 방지하는 용착법을 스킵법이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 용접봉 중 제품의 인장강도가 요구될 때 사용하는 것으로 내균열성이 가장 우수한 용접봉은?

  1. 저수소계
  2. 라임 티탄계
  3. 고셀룰로스계
  4. 고산화티탄계
(정답률: 84%)
  • 저수소계 용접봉은 용착 금속 내의 수소 함량을 극도로 낮추어 지연 균열을 방지하므로, 고장력강 용접 시 내균열성이 가장 우수하며 높은 인장강도를 얻을 수 있습니다.

    오답 노트
    고셀룰로스계: 내균열성이 상대적으로 낮음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같이 완전용입 T형 맞대기 용접 이음에 굽힘 모멘트 M = 9000kgf/cm가 적용할 때 최대 굽힘 응력(kgf/cm2)은? (단, L=400mm, ℓ=300mm, t = 20mm, P(kgf)는 하중이다.)

  1. 30
  2. 45
  3. 300
  4. 450
(정답률: 32%)
  • T형 맞대기 용접 이음에서 최대 굽힘 응력은 굽힘 모멘트와 용접부의 기하학적 치수를 이용하여 계산합니다.
    ① [기본 공식] $\sigma = \frac{6M}{t \ell^{2}}$
    ② [숫자 대입] $\sigma = \frac{6 \times 9000}{2 \times 30^{2}}$
    ③ [최종 결과] $\sigma = 30$
    단, 계산 시 길이 $\ell = 300\text{mm}$를 $30\text{cm}$로 변환하여 적용하였습니다. 결과값의 단위는 $\text{kgf/cm}^{2}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 서브머지드 아크 용접 이음설계에서 용접부의 시작점과 끝점에 모재와 같은 재질의 판 두께를 사용하여 충분한 용입을 얻기 위하여 사용하는 것은?

  1. 앤드 탭
  2. 실링 비드
  3. 플레이트 정반
  4. 알루미늄 판 받침
(정답률: 87%)
  • 앤드 탭은 서브머지드 아크 용접 시 시작점과 끝점에서 발생하기 쉬운 결함을 방지하고, 모재와 동일한 두께의 판을 덧대어 충분한 용입을 확보하기 위해 사용하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 끝이 구면인 특수한 해머로 용접부를 연속적으로 때려 용착금속부의 인장응력을 완화하는데 큰 효과가 있는 잔류응력 제거법은?

  1. 피닝법
  2. 국부 풀림법
  3. 케이블 커넥터법
  4. 저온 응력 완화법
(정답률: 86%)
  • 피닝법은 끝이 구면인 특수 해머로 용접부를 연속적으로 때려줌으로써, 용착 금속부에 발생한 인장 잔류응력을 압축 응력으로 변환시켜 완화하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 용접 구조물의 재료 절약 설계 요령으로 틀린것은?

  1. 가능한 표준 규격의 재료를 이용한다.
  2. 용접할 조각의 수를 가능한 많게 한다.
  3. 재료는 쉽게 구입할 수 있는 것으로 한다.
  4. 고장이 발생했을 경우 수리할 때의 편의도 고려한다.
(정답률: 91%)
  • 재료 절약 설계를 위해서는 부품 수를 줄여 용접 횟수를 최소화하는 것이 효율적입니다. 따라서 용접할 조각의 수를 가능한 많게 한다는 설명은 재료와 공정 낭비를 초래하므로 틀린 설계 요령입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림과 같은 겹치기 이음의 필릿 용접을 하려고 한다. 허용응력이 50Mpa, 인장하중이 50kN, 판두께가 12mm일 때 용접 유효길이는 약 몇mm인가?

  1. 59
  2. 73
  3. 69
  4. 83
(정답률: 34%)
  • 필릿 용접의 유효 단면적은 목두께(Throat thickness)를 기준으로 계산하며, 겹치기 이음이므로 양쪽 두 군데의 용접선이 하중을 분담합니다.
    ① [기본 공식]
    $$L = \frac{P}{\sigma \times 2 \times h \cos 45^{\circ}}$$
    ② [숫자 대입]
    $$L = \frac{50000}{50 \times 2 \times 12 \times 0.707}$$
    ③ [최종 결과]
    $$L = 58.9$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 구조물 용접작업시 용접 순서에 관한 설명으로 틀린 것은?

  1. 용접물의 중심에서 대칭으로 용접을 해나간다.
  2. 용접작업이 불가능한 곳이나 곤란한 곳이 생기지 않도록 한다.
  3. 수축이 작은 이음을 먼저 용접하고 수축이 큰 이음을 나중에 용접한다.
  4. 용접 구조물의 중심축을 기준으로 용접 수축력의 모멘트 합이 0이 되게 하면 용접선 방향에 대한 굽힘을 줄일 수 있다.
(정답률: 80%)
  • 용접 시 발생하는 수축 변형을 최소화하기 위한 순서가 중요합니다. 일반적으로 수축량이 큰 맞대기 이음을 먼저 용접하고, 수축량이 상대적으로 작은 필릿 이음을 나중에 용접하여 전체적인 변형을 제어해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 용접이음 성능에 영향을 주는 요소로 거리가 먼 것은?

  1. 용접 결함
  2. 용접 홀더
  3. 용접 이음의 위치
  4. 용접 변형 및 잔류응력
(정답률: 89%)
  • 용접 이음의 성능은 구조적 결함이나 물리적 변형에 의해 결정됩니다. 용접 결함, 용접 이음의 위치, 용접 변형 및 잔류응력은 모두 이음부의 강도와 내구성에 직접적인 영향을 주는 요소이지만, 용접 홀더는 용접 작업을 위한 보조 도구일 뿐 이음 자체의 성능을 결정하는 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 용접 제품을 제작하기 위한 조립 및 가용접에 대한 일반적인 설명으로 틀린 것은?

  1. 조립 순서는 용접 순서 및 용접 작업의 특성을 고려하여 계획한다.
  2. 불필요한 잔류응력이 남지 않도록 미리 검토하여 조립 순서를 정한다.
  3. 강도상 중요한 곳과 용접의 시점과 종점이 되는 끝부분에 주로 가용접한다.
  4. 가용접시에는 본용접보다도 지름이 약간 가는 용접봉을 사용하는 것이 좋다.
(정답률: 81%)
  • 가용접은 본용접 전 부재를 임시로 고정하는 단계입니다. 강도상 중요한 곳이나 용접의 시점과 종점 부분에 가용접을 하게 되면, 본용접 시 해당 부위에 결함이 발생하기 쉽거나 응력이 집중될 수 있으므로 가급적 피해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 용접일반 및 안전관리

41. 금속 원자 사이에 작용하는 인력으로 원자를 서로 결합하기 위해서는 원자 간의 거리를 어느 정도 되어야 하는가?

  1. 10-4cm
  2. 10-6cm
  3. 10-7cm
  4. 10-8cm
(정답률: 68%)
  • 금속 원자 간의 결합이 이루어지기 위해서는 원자 사이의 거리가 매우 가까워져야 하며, 일반적으로 원자 간 거리는 $10^{-8}\text{cm}$ (약 $1\text{Å}$) 정도일 때 안정적인 결합 인력이 작용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 재료 중 용제 없이 가스용접을 할 수 있는 것은?

  1. 주철
  2. 황동
  3. 연강
  4. 알루미늄
(정답률: 60%)
  • 별도의 용제(용가재)를 사용하지 않고 모재 자체를 녹여 접합하는 것을 재살용접이라고 하며, 연강은 용제 없이도 가스용접이 가능한 대표적인 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 보기 중 용접의 자동화에서 자동제어의 장점을 모두 고른 것은?

  1. ㉠, ㉡, ㉣
  2. ㉠, ㉢, ㉤
  3. ㉠, ㉡, ㉢, ㉤
  4. ㉠, ㉡, ㉢, ㉣, ㉤
(정답률: 89%)
  • 자동제어 시스템을 도입하면 반복 작업 시 품질이 균일해져 불량률이 감소하고, 인간보다 빠른 고속 작업과 쉬지 않는 연속 작업이 가능해집니다.

    오답 노트
    원자재, 원가 등이 증가한다: 자동화 시 초기 비용은 들지만 장기적으로 원가가 절감됨
    위험한 사고의 방지가 불가능하다: 위험한 작업을 기계가 대체하여 사고 방지가 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 가스절단에서 판 두께가 12.7mm일 때 표준 드래그의 길이로 가장 적당한 것은?

  1. 2.4mm
  2. 5.2mm
  3. 5.6mm
  4. 6.4mm
(정답률: 62%)
  • 가스 절단 시 표준 드래그 길이는 일반적으로 판 두께의 $20\%$를 적용합니다.
    ① [기본 공식] $\text{드래그 길이} = \text{판 두께} \times 0.2$
    ② [숫자 대입] $\text{드래그 길이} = 12.7 \times 0.2$
    ③ [최종 결과] $\text{드래그 길이} = 2.54$
    계산 결과 $2.54\text{mm}$에 가장 근접한 값은 $2.4\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 용접법의 종류 중 압접법이 아닌 것은?

  1. 마찰 용접
  2. 초음파 용접
  3. 스터드 용접
  4. 업셋 맞대기 용접
(정답률: 49%)
  • 스터드 용접은 금속을 가열하여 녹여 붙이는 융접법에 해당합니다.

    오답 노트
    마찰 용접, 초음파 용접, 업셋 맞대기 용접: 압력을 가해 접합하는 압접법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 두 개의 모재에 압력을 가해 접촉시킨 후 회전시켜 발생하는 열과 가압력을 이용하여 접합하는 용접법은?

  1. 단조 용접
  2. 마찰 용접
  3. 확산 용접
  4. 스터드 용접
(정답률: 84%)
  • 두 모재를 강하게 압착한 상태에서 회전시켜 발생하는 마찰열과 가압력을 이용해 접합하는 방식은 마찰 용접입니다.

    오답 노트
    단조 용접: 가열 후 두들겨서 접합
    확산 용접: 고온·고압에서 원자 확산으로 접합
    스터드 용접: 볼트 형태의 스터드를 직접 접합
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 유전, 습지대에서 분출되는 메탄이 주성분인 가스는?

  1. 수소 가스
  2. 천연 가스
  3. 아르곤 가스
  4. 프로판 가스
(정답률: 71%)
  • 유전이나 습지대에서 자연적으로 분출되며 메탄($\text{CH}_4$)을 주성분으로 포함하고 있는 가스는 천연 가스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 피복 아크 용접에서 정극성과 역극성의 설명으로 옳은 것은?

  1. 박판의 용접은 주로 정극성을 이용한다.
  2. 용접봉에 (-)극을, 모재에 (+)극을 연결하는 것을 정극성이라 한다.
  3. 정극성일 때 용접봉의 용융속도는 빠르고 모재의 용입은 얕아진다.
  4. 역극성일 때 용접봉의 용융속도는 빠르고 모재의 용입은 깊어진다.
(정답률: 71%)
  • 피복 아크 용접에서 용접봉에 $(-)$극을, 모재에 $(+)$극을 연결하는 방식을 정극성(DCEN)이라고 합니다.

    오답 노트
    박판 용접: 주로 입열량이 적은 역극성 이용
    정극성 특징: 용접봉 용융속도가 느리고 모재 용입이 깊음
    역극성 특징: 용접봉 용융속도가 빠르고 모재 용입이 얕음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 용접기의 설치 및 정비시 주의해야 할 사항으로 틀린 것은?

  1. 습도가 높은 곳에 설치해야 한다.
  2. 먼지가 많은 장소에는 가급석 용접기 설치를 피한다.
  3. 용접 케이블 등의 파손된 부분은 절연 테이프로 감아야 한다.
  4. 2차측 단자의 한쪽과 용접기 케이스는 접지를 확실히 해 둔다.
(정답률: 91%)
  • 용접기는 전기 설비이므로 감전 사고 예방과 기기 부식 방지를 위해 습도가 낮은 건조한 곳에 설치해야 합니다.

    오답 노트
    먼지 많은 장소: 기기 내부 오염 및 과열 유발
    파손 케이블: 절연 처리 필수
    접지: 감전 방지를 위해 필수
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 가스 용접 토치의 종류가 아닌 것은?

  1. 저압식 토치
  2. 중압식 토치
  3. 고압식 토치
  4. 등압식 토치
(정답률: 81%)
  • 가스 용접 토치는 가스의 압력 조절 방식에 따라 저압식, 중압식, 고압식 토치로 분류됩니다. 따라서 등압식 토치는 가스 용접 토치의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 아크 용접시 차광유리를 선택할 경우 용접전류가 400A 이상일 때의 가장 적합한 차광도 번호는?

  1. 5
  2. 8
  3. 10
  4. 14
(정답률: 85%)
  • 아크 용접 시 용접 전류가 높아질수록 발생하는 빛의 강도가 세지므로 더 높은 차광도가 필요합니다. 일반적으로 용접 전류가 $400\text{A}$이상인 고전류 작업에서는 가장 높은 차광도인 14번을 사용하는 것이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 진공 상태에서 용접을 행하게 되므로 텅스텐, 몰리브덴과 같이 대기에서 반응하기 쉬운 금속도 용접하기 용이하게 접합할 수 있는 용접은?

  1. 스터드 용접
  2. 테르밋 용접
  3. 전자 빔 용접
  4. 원자 수소 용접
(정답률: 63%)
  • 전자 빔 용접은 고진공 상태에서 용접이 이루어지므로, 텅스텐이나 몰리브덴처럼 대기 중의 산소나 질소와 반응하기 쉬운 활성 금속들을 산화 없이 용이하게 접합할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 강인성이 풍부하고 기계적 성질, 내균열성이 가장 좋은 피복 아크 용접봉은?

  1. 저수소계
  2. 고산화티탄계
  3. 철분 산화티탄계
  4. 고셀룰로스계
(정답률: 83%)
  • 저수소계 용접봉은 아크가 약간 불안정하고 용접 속도는 느리지만, 용착 금속의 강인성이 풍부하며 기계적 성질과 내균열성이 매우 우수한 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 용접법 중 가장 두꺼운 판을 용접할 수있는 것은?

  1. 전자빔 용접
  2. 불활성 가스 아크 용접
  3. 서브머지드 아크 용접
  4. 일렉트로 슬래그 용접
(정답률: 45%)
  • 일렉트로 슬래그 용접은 단층 수직 상진 용접법으로, 최대 $1\text{m}$ 두께의 강판까지 연속 용접이 가능하여 가장 두꺼운 판을 용접하는 데 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 무부하 전압 80V, 아크 전압 30V, 아크 전류 300A, 내부 손실이 4kw인 경우 아크 용접기의 효율은 약 몇 %인가?

  1. 59
  2. 69
  3. 75
  4. 80
(정답률: 44%)
  • 아크 용접기의 효율은 전체 소비 전력 대비 실제 아크에 의해 출력되는 전력의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{V_a \times I}{V_a \times I + P_{loss}} \times 100$ 효율 = (아크 전압 × 아크 전류) / (아크 전압 × 아크 전류 + 내부 손실) × 100
    ② [숫자 대입] $\eta = \frac{30 \times 300}{30 \times 300 + 4000} \times 100$
    ③ [최종 결과] $\eta = 69.23$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 서브머지드 아크 용접법의 설명 중 틀린 것은?

  1. 비소모식이므로 비드의 외관이 거칠다.
  2. 용접선이 수직인 경우 적용이 곤란하다.
  3. 모재 두께가 두꺼운 용접에서 효율적이다.
  4. 용융속도와 용착속도가 빠르며, 용입이 깊다.
(정답률: 69%)
  • 서브머지드 아크 용접은 와이어가 전극으로 사용되며 녹아 들어가는 소모식 용접이며, 입상 용제 속에서 아크가 발생하므로 비드의 외관이 매우 매끄럽고 미려합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 리벳이음과 비교하여 용접의 장점을 설명하 것으로 틀린 것은?

  1. 작업 공정이 단축된다.
  2. 기밀, 수밀이 우수하다.
  3. 복잡한 구조물 제작에 용이하다.
  4. 열 영향으로 이음부의 재질이 변하지 않는다.
(정답률: 83%)
  • 용접은 고열을 이용하여 금속을 녹여 접합하는 방식이므로, 열 영향에 의해 이음부의 금속 조직이 변하거나 변형이 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 분말 소화기의 종류 중 A, B, C급 화재에 모두 사용할 수 있는 것은?

  1. 제1종 분말 소화기
  2. 제2종 분말 소화기
  3. 제3종 분말 소화기
  4. 제4종 분말 소화기
(정답률: 66%)
  • 제3종 분말 소화기는 인화성 물질(B급), 전기 화재(C급)뿐만 아니라 일반 화재(A급)까지 모두 진압할 수 있는 다목적 소화기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 냉간 압접의 일반적인 특징으로 틀린 것은?

  1. 용접부가 가공 경화된다.
  2. 압접에 필요한 공구가 간단하다.
  3. 접합부의 열 영향으로 숙련이 필요하다.
  4. 접합부의 전기 저항은 모재와 거의 동일하다.
(정답률: 59%)
  • 냉간 압접은 가열 과정 없이 상온에서 압력만으로 접합하는 방식이므로, 열 영향이 없으며 공정이 간단하여 특별한 숙련이 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 연소의 3요소에 해당하지 않는 것은?

  1. 가연물
  2. 점화원
  3. 충진제
  4. 산소 공급원
(정답률: 85%)
  • 연소가 일어나기 위해서는 가연물, 산소 공급원, 점화원이라는 세 가지 요소가 반드시 동시에 충족되어야 합니다. 충진제는 연소의 필수 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
