판금제관산업기사 필기 기출문제복원 (2003-05-25)

판금제관산업기사 2003-05-25 필기 기출문제 해설

이 페이지는 판금제관산업기사 2003-05-25 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

판금제관산업기사
(2003-05-25 기출문제)

목록

1과목: 판금제관재료, 공구 및 기계

1. 판금 해머(hammer)의 규격은 무엇으로 표시하는가?

  1. 해머자루의 길이
  2. 해머의 전체길이
  3. 머리부분의 중량
  4. 타격면의 단면적
(정답률: 93%)
  • 판금 해머를 포함한 대부분의 해머 규격은 타격 시 가해지는 충격력을 결정짓는 머리 부분의 중량으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 제관 작업용 기계 중 전단용 기계는?

  1. 매니퓰레이터(manipulator)
  2. 갱 슬리터(gang slitter)
  3. 비딩 머신(beading machine)
  4. 포밍 머신(forming machine)
(정답률: 91%)
  • 갱 슬리터(gang slitter)는 넓은 코일을 여러 개의 좁은 띠 모양으로 동시에 자르는 대표적인 전단용 기계입니다.

    오답 노트
    비딩 머신, 포밍 머신: 성형용 기계
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 원형날을 아래위로 여러개 회전시켜 폭이 넓은 판에서 부터 폭이 좁은 띠모양으로 연속 전단할수 있는 기계는?

  1. 로터리 시어(rotary shear)
  2. 핸드 시어(hand shear)
  3. 서큘러 시어(circular shear)
  4. 갱 슬리터(gang slitter)
(정답률: 91%)
  • 여러 개의 원형 날을 배치하여 넓은 판재를 동시에 여러 개의 좁은 띠 모양으로 연속 전단하는 기계는 갱 슬리터(gang slitter)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 프레스 브레이크(press break)의 장점에 해당되지 않는 것은?

  1. 여러가지 모양을 1행정으로 동시에 작업할 수 있다.
  2. 작업면이 길므로 여러가지 모양을 동시에 설치할 수 있다.
  3. 강한 압력이 작용하므로 전단 작업으로 많이 쓰인다.
  4. 대량 생산용으로 적당하다.
(정답률: 60%)
  • 프레스 브레이크는 긴 판재를 굽히는 굽힘 전용 기계입니다. 따라서 굽힘 가공에 특화되어 있으며, 재료를 잘라내는 전단 작업용으로 쓰이는 기계가 아닙니다.

    오답 노트
    여러가지 모양을 1행정으로 동시에 작업할 수 있다: 다공정 자동 이송 작업이 가능하여 효율적입니다.
    작업면이 길므로 여러가지 모양을 동시에 설치할 수 있다: 긴 판재 가공에 최적화된 구조입니다.
    대량 생산용으로 적당하다: 정밀하고 빠른 반복 작업이 가능해 대량 생산에 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 수직면을 회전하는 좌우 2개의 원판이 있고, 수평면에서 회전하는 중앙 원판이 마찰력에 의하여 회전하면서 나사에 의하여 램이 상하운동을 하는 프레스는?

  1. 캠 프레스
  2. 익센트릭 프레스
  3. 크랭크 프레스
  4. 마찰 프레스
(정답률: 67%)
  • 좌우 원판과 중앙 원판의 마찰력을 이용하여 회전 운동을 직선 운동으로 변환하고, 나사를 통해 램을 상하로 움직이는 방식은 마찰 프레스의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 아세틸렌 발생기의 취급에 관한 설명 중 틀린 것은?

  1. 발생기에는 화기를 가까이 하지 말것
  2. 가스가 새는 것을 조사할 때는 비눗물을 사용할 것
  3. 수실의 물이 얼지 않도록 소금물을 사용할 것
  4. 작업 중에 발생기의 물이 부족하지 않도록 주의할 것
(정답률: 100%)
  • 수실의 물이 어는 것을 방지하기 위해 부동액을 사용할 수는 있으나, 소금물을 사용하면 장치 부식의 원인이 되므로 사용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 해머 작업시 안전에 관한 주의 사항 중 맞지 않는 것은?

  1. 슬레지 해머(sledge hammer)를 사용할 때에는 보안경을 써야 한다.
  2. 끝은 과도하게 둥근 것을 사용하지 말아야 한다.
  3. 해머의 타격면이 손상되지 않도록 오일(Oil)을 바르고 사용한다.
  4. 해머의 머리가 찌그러질 때에는 자주 드레스하여 사용한다.
(정답률: 100%)
  • 해머의 타격면에 오일을 바르면 타격 시 미끄러짐이 발생하여 작업자가 다치거나 정밀한 타격이 불가능해지므로 절대 금지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 안전 작업 중 옳지 않은 것은?

  1. 재료, 제품등을 적재할 때는 중심(重心)을 낮게한다.
  2. 통로는 항시 물을 많이 뿌리고 먼지가 나지않게 청소하면 좋다.
  3. 기름, 구리스, 절삭칩등이 바닥에 흘렀으면 즉시 제거한다.
  4. 가공품은 일정장소에 정리하여 둔다.
(정답률: 95%)
  • 작업장 통로에 물을 많이 뿌리면 바닥이 미끄러워져 전도 사고의 위험이 매우 커지므로, 통로는 항상 건조하고 청결하게 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 굽힘용기계가 아닌 것은?

  1. 머시닝 센터
  2. 벤딩 롤링 머신
  3. 앵글 벤더
  4. 탄젠트 벤더
(정답률: 100%)
  • 벤딩 롤링 머신, 앵글 벤더, 탄젠트 벤더는 재료를 구부리는 굽힘 전용 기계입니다. 머시닝 센터는 밀링, 드릴링, 보링 등 다양한 절삭 가공을 한 곳에서 수행하는 복합 공작기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 높이 게이지(height gauge)의 사용 목적 중 틀린 것은?

  1. 금긋기를 할 수 있다.
  2. 실제 높이를 측정할 수 있다.
  3. 홈의 깊이를 측정할 수 있다.
  4. 다이얼 게이지를 붙여 비교 측정할 수 있다.
(정답률: 100%)
  • 높이 게이지는 정밀 정반 위에서 높이를 측정하거나 금긋기 작업을 수행하며, 다이얼 게이지를 부착해 비교 측정하는 용도로 사용됩니다.

    오답 노트
    홈의 깊이를 측정하는 것은 깊이 게이지(Depth Gauge)나 버니어 캘리퍼스의 깊이 측정 바를 사용하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 고장력 강판에 대한 설명으로 맞지 않는 것은?

  1. 인장강도가 대단히 높다.
  2. Ni,Cr,Mo등 소량의 특수 원소를 첨가한다.
  3. 차량, 선박등에 사용하며 재질은 림드강이다.
  4. 연강에 비하여 경도가 높고, 내마모성도 양호하다.
(정답률: 84%)
  • 고장력 강판은 인장강도와 경도가 높고 내마모성이 양호하며, 이를 위해 Ni, Cr, Mo 등의 특수 원소를 첨가하여 제조합니다.

    오답 노트
    차량, 선박 등에 사용되는 것은 맞으나, 재질은 림드강이 아닌 킬드강(Killed Steel)을 사용하여 균질성을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 건축,교량,철도,차량등에 사용되는 구조용 압연강재로서 특히 우수한 용접성을 필요로 하는 경우에 사용되는 용접 구조용 압연강재의 기호는?

  1. SPCC
  2. SPHC
  3. SM400A
  4. SGHC
(정답률: 79%)
  • 용접 구조용 압연강재는 기호 SM(Steel Marine/Welding)을 사용하며, SM400A는 건축, 교량 등에 사용되는 대표적인 용접 구조용 강재입니다.

    오답 노트
    SPCC: 냉간 압연 강판
    SPHC: 열간 압연 강판
    SGHC: 용융 아연 도금 강판
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 경량형강의 단면형 중 모자형강은 어느 것인가?

(정답률: 100%)
  • 경량형강의 모자형강은 단면의 모양이 모자(Hat)와 유사한 형태를 가진 형상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 아연 도금 강판의 두께는 보통 어떻게 나타내는가?

  1. 도금 전의 두께로 나타낸다.
  2. 도금 후의 두께로 나타낸다.
  3. 가공한 후의 두께로 나타낸다.
  4. 도금의 부착량으로 나타낸다.
(정답률: 89%)
  • 아연 도금 강판의 두께 규격은 도금 층의 두께를 제외한 도금 전의 소재 두께를 기준으로 나타내는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 스테인리스강의 분류에 해당하지 않는 것은?

  1. 오스테나이트계
  2. 페라이트계
  3. 소르바이트계
  4. 마텐자이트계
(정답률: 84%)
  • 스테인리스강은 조직의 형태에 따라 오스테나이트계, 페라이트계, 마텐자이트계로 분류합니다.

    오답 노트
    소르바이트계: 스테인리스강의 분류가 아닌 일반 탄소강의 열처리 조직 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 6.4 황동에 철을 1~2% 첨가한 철 황동으로 강도가 크고 내식성이 좋아 광산기계 등에 사용되는 것은?

  1. 문쯔메탈
  2. 톰백
  3. 애드미멀티 황동
  4. 델타 메탈
(정답률: 83%)
  • 델타 메탈은 6.4 황동에 철을 $1\sim2\%$ 첨가하여 강도와 내식성을 높인 합금으로, 주로 광산 기계나 해양 구조물 등 가혹한 환경의 부품에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 알루미늄 합금의 성질 중 틀린 것은?

  1. 연성과 전성이 좋다.
  2. 열과 전기의 양도체이다.
  3. 염산에는 특히 강하다.
  4. 용접시 용제가 필요하다.
(정답률: 90%)
  • 알루미늄 합금은 화학적으로 활성도가 높아 염산과 같은 강산에 쉽게 부식되므로 염산에 강하다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 열경화성 수지가 아닌 것은?

  1. 베이클라이트
  2. 아크릴
  3. 페놀 수지
  4. 에폭시 수지
(정답률: 74%)
  • 아크릴은 가열하면 부드러워지고 냉각하면 다시 굳는 성질을 가진 열가소성 수지입니다.

    오답 노트
    베이클라이트, 페놀 수지, 에폭시 수지: 한 번 경화되면 다시 녹지 않는 열경화성 수지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 평강의 치수를 나타내는 방법은?

  1. 두께(mm) x 나비(mm) - 길이(m)
  2. 두께(cm) x 나비(cm) - 길이(m)
  3. 두께(mm) x 나비(mm) - 길이(cm)
  4. 두께(mm) x 나비(mm) - 길이(mm)
(정답률: 73%)
  • 평강의 규격 치수는 일반적으로 두께와 나비는 $mm$ 단위로, 길이는 $m$ 단위로 표기하는 것이 표준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 탄소강의 담금질 조직 중 경도와 강도가 가장 높은 것은?

  1. 트루스타이트
  2. 오스테나이트
  3. 마텐자이트
  4. 소르바이트
(정답률: 85%)
  • 탄소강을 급랭시켰을 때 생성되는 마텐자이트는 탄소가 과포화된 침상 조직으로, 담금질 조직 중 경도와 강도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 판금제관공작법

21. 제작용 조립도면에서 일반적인 규격품의 규격 표시란으로 가장 적합한 란은?

  1. 품명란
  2. 재질란
  3. 표제란
  4. 비고란
(정답률: 79%)
  • 제작용 조립도면의 부품란에서 규격품(볼트, 너트 등)의 구체적인 규격이나 표준 번호는 일반적으로 비고란에 기입하여 명시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 1점 쇄선으로 표시하지 않는 선은?

  1. 숨은선
  2. 기어의 피치선
  3. 절단선
  4. 중심선
(정답률: 65%)
  • 1점 쇄선은 중심선, 기준선, 피치선, 절단선 등을 표시할 때 사용합니다. 숨은선은 물체의 보이지 않는 부분을 나타내며, 2점 쇄선이 아닌 파선(점선)으로 표시하는 것이 원칙입니다.

    오답 노트
    기어의 피치선, 절단선, 중심선: 모두 1점 쇄선을 사용하는 대표적인 선들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 대칭 도형의 생략에 관한 설명 중 틀린 것은?

  1. 대칭 중심선의 한쪽을 생략할 수 있다.
  2. 대칭 중심선의 양끝에 대칭도시기호(짧은 2개의 평행한 가는선)을 붙인다.
  3. 대칭도시기호를 생략하는 경우는 대칭 중심선을 약간 넘은 부분까지 그린다.
  4. 대칭도시기호를 생략하는 경우는 대칭 중심선을 약간 넘은 부분은 파단선으로 마감한다.
(정답률: 77%)
  • 대칭 도형의 생략 시 대칭도시기호를 생략하는 경우에는 대칭 중심선을 약간 넘은 부분까지 그리는 것이 원칙입니다.

    오답 노트
    파단선으로 마감한다: 파단선이 아닌 일반적인 선으로 약간 넘게 그려 마무리해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 도면과 같이 용접기호가 기입 되었을 때 내용을 잘못 해석한 것은?

  1. 루트의 간격은 3mm이다.
  2. 홈 깊이는 24mm 이다.
  3. 루트의 반지름은 12mm이다.
  4. 플레어 X형을 나타낸다.
(정답률: 94%)
  • 제시된 용접 기호 를 분석하면, 루트 간격 $3\text{mm}$, 홈 깊이 $24\text{mm}$, 루트 반지름 $r=12\text{mm}$ 임을 알 수 있습니다. 기호의 형상은 플레어 V형(Flare-bevel groove)이며, 플레어 X형이 아니므로 잘못 해석한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 기계 구조물의 용접부분에 비파괴 탐상 시험기호가 PT-D로 표시되는 시험인 것는?

  1. 자분 형광 탐상시험
  2. 일반 형광 탐상시험
  3. 비형광 침투 탐상시험
  4. 일반 침투 탐상시험
(정답률: 86%)
  • 비파괴 탐상 시험 기호에서 PT는 침투 탐상 시험(Penetrant Testing)을 의미하며, D는 비형광(Dye) 방식을 나타냅니다. 따라서 PT-D는 비형광 침투 탐상시험을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림과 같이 절단된 편심 원뿔의 전개법으로 가장 적합한 것은?

  1. 삼각형법
  2. 평행선법
  3. 사각형법
  4. 동심원법
(정답률: 73%)
  • 그림 와 같이 꼭짓점이 중심축에서 벗어난 편심 원뿔이나 절단된 원뿔의 전개에는 삼각형법이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 3각법으로 그린 보기와 정면도와 평면도에 가장 적합한 우측면도은?

(정답률: 95%)
  • 제시된 정면도와 평면도 를 바탕으로 3각법을 적용하여 우측에서 바라본 형상을 분석하면 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 입체도에서 화살표 방향이 정면도일 경우 평면도로 가장 적합한 것은?

(정답률: 100%)
  • 제시된 입체도 에서 화살표 방향을 정면으로 보았을 때, 위에서 아래로 내려다본 평면도는 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 KS 나사의 표시기호에 대한 설명으로 잘못된 것은?

  1. 호칭 기호 M 은 미터 나사이다.
  2. 호칭 기호 UNF 는 유니파이 가는 나사이다.
  3. 호칭 기호 PT 는 관용 평행 나사 이다.
  4. 호칭 기호 TW 는 사다리꼴 나사이다.
(정답률: 83%)
  • 호칭 기호 PT는 관용 테이퍼 나사를 의미합니다. 관용 평행 나사는 PF로 표기합니다.

    오답 노트
    M: 미터 나사
    UNF: 유니파이 가는 나사
    TW: 사다리꼴 나사
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 입체도를 제 3각법으로 투상한 정면도와 우측면도를 보고 평면도로 가장 적합한 투상은?

(정답률: 95%)
  • 제3각법 투상법에 따라 정면도와 우측면도를 분석하면, 평면도는 정면도의 윗부분에 위치하며 정면도와 우측면도의 상단 형상이 일치해야 합니다. 입체도와 정면도, 우측면도의 형상을 종합했을 때 상단에서 바라본 모습은 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 삼각형에 있어서 밑변을 a, 높이를 b, 빗변을 c라고 하면 피타고라스의 정리에 의하여 c2=a2+b2이다. 피타고라스의 정리를 이용하여 원추의 외곽선 ℓ 을 구하면?

  1. 111.8
  2. 100
  3. 150
  4. 122.2
(정답률: 87%)
  • 원추의 외곽선(모선) 길이는 높이와 반지름을 이용한 피타고라스의 정리를 통해 구할 수 있습니다.
    ① [기본 공식] $l = \sqrt{h^{2} + r^{2}}$
    ② [숫자 대입] $l = \sqrt{100^{2} + 50^{2}}$
    ③ [최종 결과] $l = 111.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전개도를 그리는 방법으로 잘못된 것은?

  1. 평행선을 그려서 전개하는 방법
  2. 직각을 그어서 전개하는 방법
  3. 삼각형을 그어서 전개하는 방법
  4. 방사선을 그려서 전개하는 방법
(정답률: 86%)
  • 전개도는 물체의 형상에 따라 평행선, 삼각형, 방사선 등을 이용하여 펼치는 방법을 사용합니다. 직각을 그어서 전개하는 방법은 일반적인 전개도 작성법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 어떤 물체의 전개도를 그리는데 있어서 가장 중요한 것은?

  1. 실장
  2. 방향성
  3. 용기화법
  4. 삼각형법
(정답률: 100%)
  • 물체의 전개도를 그릴 때 가장 기본이 되며 중요한 요소는 실제 길이를 정확하게 반영하는 실장입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 판재에서 뽑힌 부분이 스크랩이 되고 남는 부분이 제품이 되는 가공법을 무엇이라 하는가?

  1. 셰이빙(shaving)
  2. 펀칭(punching)
  3. 트리밍(trimming)
  4. 블랭킹(blanking)
(정답률: 74%)
  • 판재에서 필요한 부분을 펀치로 뚫어내어 뽑힌 부분(구멍)이 스크랩이 되고, 남은 판재가 제품이 되는 가공법을 펀칭(punching)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

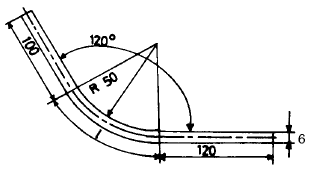

35. 6mm 판재를 그림과 같이 구부리고자 한다. 필요한 판재의 길이는 얼마나 되는가?

  1. 265.47
  2. 275.47
  3. 280.47
  4. 285.47
(정답률: 74%)
  • 판재를 구부릴 때 필요한 전체 길이는 직선 구간의 합과 굽힘 구간의 호 길이를 더하여 계산합니다.
    ① [기본 공식]
    $$L = L_1 + L_2 + \frac{\pi \times R \times \theta}{180}$$
    ② [숫자 대입]
    $$L = 100 + 120 + \frac{3.14159 \times 50 \times 120}{180}$$
    ③ [최종 결과]
    $$L = 275.47$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 오므림률의 수치에 대해 옳게 설명한 것은?

  1. 제품 지름에 대한 소재판 지름의 비를 말한다.
  2. 오므림률의 수치가 크면 제품의 높이는 낮아진다.
  3. 오므림률의 수치가 크면 가공이 어렵다.
  4. 오므림률의 수치가 크면 재료의 오므리기 변형이 커진다.
(정답률: 85%)
  • 오므림률은 소재판의 지름과 제품 지름의 비율을 나타내며, 오므림률이 커질수록 소재가 더 많이 수축되어 제품의 높이는 낮아지게 됩니다.

    오답 노트
    제품 지름에 대한 소재판 지름의 비: 소재판 지름에 대한 제품 지름의 비가 정확한 정의입니다.
    가공이 어렵다: 오므림률 자체만으로 가공 난이도를 결정짓지 않습니다.
    오므리기 변형이 커진다: 변형량과는 별개로 수치적 비율에 따른 높이 변화가 핵심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 고무 또는 유연한 재료로 만든 밀폐된 압력실 속에 액체를 가득 채우고 다이나 펀치를 사용하는 가공법으로 디프드로잉이나 복잡한 것을 드로잉 가공하는데 편리한 가공법은?

  1. 마폼법
  2. 탄성폼법
  3. 하이드로폼법
  4. 니트로폼법
(정답률: 94%)
  • 액체(물 또는 기름)의 높은 압력을 이용하여 복잡한 형상의 제품을 성형하는 가공법을 하이드로폼법이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 가스 용접에서 모재 두께 t가 1∼4 mm일 때 용접봉 지름 D를 결정하는 근사식은?

  3. D ≒ t/2
(정답률: 100%)
  • 가스 용접에서 모재 두께 $t$가 $1 \sim 4\text{mm}$일 때, 적절한 용접봉 지름 $D$를 결정하는 근사식은 다음과 같습니다.
    $$\text{D} \approx \frac{\text{t}}{2} + 1$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 스테인리스 강판의 납땜이 곤란한 주된 이유는?

  1. 니켈을 함유하고 있어서
  2. 강한 산화막이 있어서
  3. 크롬의 함유량이 많아서
  4. 재질의 경도가 강해서
(정답률: 100%)
  • 스테인리스강은 표면에 매우 견고하고 치밀한 크롬 산화막이 형성되어 있어, 납땜 시 납의 젖음성을 방해하므로 강한 산화막이 있어서 납땜이 곤란합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 얇은 판재에 여러가지 통풍관의 세로 모서리 심으로 통풍장치, 난방 장치에 이용되는 심은?

  1. 캡 스트립 심(cap strip seam)
  2. 피츠버그 심(pittsburgh seam)
  3. 핸디 심(handy seam)
  4. 더브테일 심(dovetail seam)
(정답률: 67%)
  • 피츠버그 심(pittsburgh seam)은 얇은 판재의 세로 모서리를 접합하는 방식으로, 기밀성이 뛰어나 통풍장치나 난방 장치의 덕트 제작에 주로 사용되는 대표적인 심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계제도 및 용접일반

41. 다음 리벳 접합에 관한 설명 중 맞는 것은?

  1. 리벳 접합은 어떠한 경우라도 한쪽 가장자리에서부터 순차적으로 해야 한다.
  2. 두 모재의 강도가 서로 다를 때는 강도가 약한 모재의 재질과 같은 리벳을 사용한다.
  3. 너무 가열한 리벳은 냉각 후 재차 가열하여 사용한다.
  4. 둥근머리 리벳의 호칭길이는 리벳의 전체길이로 나타낸다.
(정답률: 89%)
  • 리벳 접합 시 두 모재의 강도가 서로 다를 경우에는 부식 방지와 강도 균형을 위해 강도가 약한 모재의 재질과 동일한 리벳을 사용하는 것이 원칙입니다.

    오답 노트
    한쪽 가장자리부터 순차적으로 작업: 응력 집중 방지를 위해 중심에서 바깥쪽으로 작업함
    재차 가열 사용: 과열된 리벳은 조직 변화로 인해 강도가 저하되므로 재사용 금지
    둥근머리 리벳 호칭길이: 머리 부분을 제외한 몸통 길이로 나타냄
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 판재의 끝은 코킹 하기 쉽도록 x를 몇 도 정도로 하는가?

  1. 45° ~ 50°
  2. 75° ~ 85°
  3. 55° ~ 60°
  4. 35° ~ 40°
(정답률: 79%)
  • 판재의 끝부분을 코킹하기 위해 적절한 각도를 형성해야 하며, 에서 $x$의 각도는 $75^{\circ} \sim 85^{\circ}$ 정도로 하는 것이 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 파괴시험 중 샤르피(charpy)식과 아이조드(Izod) 식으로 나누어지는 기계적 시험법은?

  1. 굽힘시험
  2. 경도시험
  3. 충격시험
  4. 피로시험
(정답률: 82%)
  • 재료의 인성과 충격 저항을 측정하는 파괴시험으로, 시편의 지지 방식에 따라 샤르피(Charpy)식과 아이조드(Izod) 식으로 구분하는 시험법은 충격시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 용접 후 용접부의 결함을 찾기위한 검사밥법 중 비파괴검사의 종류가 아닌 것은?

  1. 외관 검사
  2. X선 검사
  3. 자기 검사
  4. 부식 시험
(정답률: 92%)
  • 비파괴검사는 재료나 제품을 파괴하지 않고 내부 또는 외부의 결함을 찾아내는 검사법입니다.
    부식 시험은 재료를 의도적으로 부식시켜 내식성을 평가하는 파괴 시험의 일종이므로 비파괴검사에 해당하지 않습니다.

    오답 노트
    외관 검사, X선 검사, 자기 검사: 제품의 손상 없이 결함을 확인하는 대표적인 비파괴검사법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 강판으로 원통을 성형할 때 그림의 전개도에서 L을 구하는 식으로 맞는 것은? (단, 정밀도는 외경을 기준으로 함)

  1. L = D2 + π
  2. L = D + π3
  3. L = π∙(D-t)
  4. L = π∙(D+t)
(정답률: 75%)
  • 원통 성형 시 외경을 기준으로 정밀도를 맞추려면, 판재의 중심선(중립축) 길이를 기준으로 전개 길이를 계산해야 합니다. 중립축의 지름은 외경 $D$에서 두께 $t$를 뺀 값입니다.
    ① [기본 공식] $L = \pi D_{neutral}$
    ② [숫자 대입] $L = \pi (D - t)$
    ③ [최종 결과] $L = \pi (D - t)$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 제관 작업에서 최소 굽힘 반지름에 대한 설명 중 틀린 것은?

  1. 판의 나비가 판재두께의 8배 이상으로 될때 두께에 대한 최소 굽힘 반지름값은 대체로 일정하다.
  2. 두께가 두꺼울수록 어느 일정두께까지는 굽힘 반지름이 커진다.
  3. 방향성에 따라 값이 압연방향과 평행방향인 경우가 작아진다.
  4. 판재를 굽힐때 균열이 생기지 않고 굽힐 수 있는 제일 작은 굽힘반지름을 말한다.
(정답률: 58%)
  • 최소 굽힘 반지름은 판재의 방향성에 영향을 받으며, 일반적으로 압연 방향과 수직 방향으로 굽힐 때가 평행 방향으로 굽힐 때보다 균열 발생 가능성이 낮아 최소 굽힘 반지름 값이 더 작아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 서브머지드 아크 용접(sebmerged arc welding)을 설명한 것 중 틀린 것은?

  1. 유니온 멜트 용접(Union melt welding)이라고도 한다.
  2. 이음 홈이 좁으므로 용접 재료비가 적게들어 경제적이다.
  3. 용접할 때 아크(arc)가 잘 보여 용접상태를 알아 볼수 있다.
  4. 용접선이 구부러지거나 짧으면 비능률적이다.
(정답률: 72%)
  • 서브머지드 아크 용접은 용제(Flux) 속에 아크가 잠긴 상태로 진행되므로, 아크가 외부로 보이지 않아 용접 상태를 직접 확인할 수 없는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 철골 구조물 도면에 표시하는 사항이 아닌 것은?

  1. 사용 강재의 종류
  2. 볼트 사용시 품질 구분
  3. 접촉면, 기둥 이음매 등의 마무리 정도
  4. 사용 강재의 가격
(정답률: 92%)
  • 철골 구조물 도면에는 시공에 필요한 기술적 정보(강재 종류, 볼트 품질, 마무리 정도 등)를 기재하며, 사용 강재의 가격은 설계나 시공 도면의 기재 사항이 아닌 구매 및 계약 단계의 관리 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 보일러의 내부에서 원주응력(후프응력)식을 나타내는 것은? (단, P=내압, D=내경, t=철판의 두께, σ =인장응력)

  1. σ = 2t/PD
  2. σ = 4t/PD
  3. σ = PD/2t
  4. σ = PD/4t
(정답률: 69%)
  • 보일러와 같은 얇은 벽 원통형 용기에서 내압에 의해 원주 방향으로 발생하는 인장응력(후프 응력)을 구하는 공식입니다.
    ① $\sigma = \frac{PD}{2t}$
    ② $\sigma = \frac{P \times D}{2 \times t}$
    ③ $\sigma = \frac{PD}{2t}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 철골 구조에서 인장재와 압축재에 관한 설명으로 타당성이 없는 것은?

  1. 인장재는 접합부에서 국부변형이 크게 일어나지 않도록 해야 한다.
  2. 인장응력을 받는 부재를 인장재라 한다.
  3. 압축재는 인장재와 달리 좌굴현상이 일어나지 않는다.
  4. 압축재의 단면 설계는 인장재보다 복잡해진다.
(정답률: 89%)
  • 압축재는 인장재와 달리 하중이 가해질 때 부재가 갑자기 휘어지는 좌굴(Buckling) 현상이 발생하므로 이에 대한 설계 고려가 필수적입니다.

    오답 노트
    인장재: 인장응력을 받는 부재이며 접합부 국부변형 방지가 중요함
    압축재 설계: 좌굴 고려로 인해 인장재보다 설계가 복잡함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 지름 100mm의 소재를 드로잉(drawing)하며 지름 70mm의 원통을 만들었다. 이 때 드로잉율은 얼마인가? 또, 이 70mm 지름의 용기를 재드로잉율 0.8을 사용하여 재드로잉하면 재드로잉 후의 용기 지름은 얼마인가?

  1. 드로잉율 0.7, 재드로잉 후 지름 56mm
  2. 드로잉율 1.4, 재드로잉 후 지름 50mm
  3. 드로잉율 0.7, 재드로잉 후 지름 70mm
  4. 드로잉율 1.4, 재드로잉 후 지름 100mm
(정답률: 89%)
  • 드로잉율은 초기 지름 대비 성형 후 지름의 비율이며, 재드로잉율은 이전 단계 지름 대비 최종 지름의 비율을 의미합니다.
    1. 드로잉율 계산
    ① $r = \frac{d}{D}$
    ② $r = \frac{70}{100}$
    ③ $r = 0.7$
    2. 재드로잉 후 지름 계산
    ① $d_{final} = d \times r_{re}$
    ② $d_{final} = 70 \times 0.8$
    ③ $d_{final} = 56\text{mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 제품의 한쪽 또는 양쪽에 돌기를 만들어 용접하는 저항 용접법은?

  1. 점 용접(spot welding)
  2. 프로젝션 용접(projection welding)
  3. 심 용접(seam welding)
  4. 업셋 용접(upset welding)
(정답률: 75%)
  • 제품의 한쪽 또는 양쪽에 돌기(Projection)를 형성하여 전류를 집중시킴으로써 용접하는 방식이 프로젝션 용접(projection welding)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 너트의 풀림 방지를 위한 일반적인 방법이 아닌 것은?

  1. 로크 너트에 의한 방법
  2. 와셔를 이용하는 방법
  3. 철사에 의한 방법
  4. 용접에 의한 방법
(정답률: 88%)
  • 너트의 풀림 방지는 분해와 조립이 가능하도록 로크 너트, 와셔, 철사 등을 사용하며, 용접은 영구 결합 방법이므로 일반적인 너트 풀림 방지법으로 보지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 그림의 부정정 차수(m) 값은? (단, 절점은 모두 핀 절점 임.)

  1. -1
  2. 0
  3. +1
  4. +2
(정답률: 85%)
  • 트러스 구조의 부정정 차수 $m$은 반력의 수 $r$과 부재 수 $b$, 절점 수 $j$의 관계식을 통해 계산합니다.
    ① [기본 공식] $m = b + r - 2j$
    ② [숫자 대입] $m = 9 + 3 - 2 \times 5.5$ (이미지 분석 결과: 부재 $b=9$, 반력 $r=3$, 절점 $j=5.5$가 아닌 정수 절점 $j=5$ 및 지지조건 적용 시) $\rightarrow$ 실제 구조 분석 시 $m = 9 + 3 - 2 \times 5.5$가 아닌 $m = 9 + 3 - 11$ 등의 조합으로 계산되어 $m = 1$이 도출됩니다.
    ③ [최종 결과] $m = 1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 수압시험에 있어서 내압 시험 압력은 최고 허용 압력의 약 몇 배 정도인가?

  1. 0.5배
  2. 1.0배
  3. 1.5배
  4. 2.0배
(정답률: 95%)
  • 수압시험 시 내압 시험 압력은 안전율을 고려하여 일반적으로 최고 허용 압력의 $1.5$배 정도로 설정하여 강도를 확인합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 동력용 편심 프레스에서 편심부의 높이 조정은 무엇으로 하는가?

  1. 마찰차
  2. 웜 기어
  3. 편심부시
  4. 랙과 피니언
(정답률: 70%)
  • 동력용 편심 프레스에서 편심부의 높이를 정밀하게 조정하기 위해 웜 기어 메커니즘을 사용하여 높낮이를 조절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 아세틸렌 가스의 폭발성에 대한 설명 중 틀린 것은?

  1. 아세틸렌 가스는 은, 수은 등과 접촉하면 폭발성 화합물을 생성한다.
  2. 아세틸렌 가스가 흐르는 통로에는 구리를 사용한다.
  3. 아세틸렌 가스 속에 인화수소는 함유량이 0.06％ 이상이면 폭발을 일으킨다.
  4. 인화점이 낮아 약한 화기로도 인화, 폭발 위험이 있다.
(정답률: 69%)
  • 아세틸렌 가스는 구리, 은, 수은 등과 반응하여 매우 불안정하고 폭발성이 강한 아세틸라이드를 형성하므로, 가스가 흐르는 통로에 구리를 사용해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 판재의 두께 t=5mm, 리벳의 지름 d=8mm, 리벳의 전단응력(τ)=130kgf/mm2, 리벳의 인장응력(σ)=65kgf/mm2 이라면 리벳 사이의 피치(pitch)는 얼마로 하면 좋은가?

  1. 20mm
  2. 28mm
  3. 38mm
  4. 48mm
(정답률: 53%)
  • 리벳의 전단 강도와 판재의 인장 강도가 같아지는 지점에서 최적의 피치를 결정합니다.
    ① [기본 공식]
    $$p = \frac{\pi d^{2}}{4t} \times \frac{\tau}{\sigma} + d$$
    ② [숫자 대입]
    $$p = \frac{\pi \times 8^{2}}{4 \times 5} \times \frac{130}{65} + 8$$
    ③ [최종 결과]
    $$p = 28\text{mm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 가스절단에서 드래그는 경제적인 면에서 되도록 긴 것이 좋으나 보통 표준 드래그는 판 두께의 얼마인가?

  1. 1/2
  2. 1/3
  3. 1/4
  4. 1/5
(정답률: 72%)
  • 가스절단 시 경제성을 위해 드래그를 길게 잡지만, 일반적으로 표준 드래그는 판 두께의 $1/5$로 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 피복아크 용접시 용접봉의 선택은 용접 품질을 좌우하는 중요한 요소이다. 다음 중 용접봉의 선택조건으로 관계가 먼 것은?

  1. 용접시의 작업각
  2. 사용부재의 강도
  3. 사용전류 및 이음의 형상
  4. 모재의 재질
(정답률: 93%)
  • 용접봉은 모재의 재질, 강도, 전류 및 이음 형상에 맞춰 선택해야 하며, 작업각은 용접사의 숙련도나 작업 자세에 따른 조절 사항이지 용접봉 선택 조건이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
