1과목: 설비 진단 및 계측
1. 다음 열전대 종류 중 내열성이 좋고 산화성 분위기 중에서도 강하며 대개 1000℃이상에서 사용되는 것은?
- J Type
- K Type
- R Type
- T Type
2. 신호를 FFT 분석기로 분석할 때 한정된 길이의 시간 데이터만을 인출(capturing)하여 이를 한 주기로 하는 신호가 반복된다고 가정한다. 이때 데이터의 불연속성이 연결이음매에서 발생할 수 있어 에러가 발생되는데 이를 방지하는 방법으로 가장 적합한 것은?
- 인출(capturing)된 시간 데이터에 윈도우 함수(windowfunction)를 적용시킨다.
- A/D 변환된 시간 신호에 안티 에리에싱필터(anti-aliasing fillter)를 적용시킨다.
- 데이터 샘플링(sampling) 길이를 늘인다.
- 측정 주파수 범위를 줄인다.
4. 진동폭의 ISO 단위에서 틀린 것은?
- 변위(m), 속도(m/s), 가속도(m/s2)
- 변위(mm), 속도(mm/s), 가속도(m/s2)
- 변위(㎛), 속도(m/s), 가속도(m/s2)
- 변위(㎛), 속도(m/s2), 가속도(m/s)
5. 소음계를 취급하는 경우 주의를 요하는 사항이 아닌 것은?
- 암소음 영향에 대한 지시치를 보정한다.
- 변동이 적은 소음은 fast에, 변송이 심한 소음은 slow에 놓고 측정한다.
- 기본적으로 측정 마이크로폰 주위에 가능한 한 장애물이 없어야 한다.
- B 및 C 회로 보정 레벨 측정 결과와 A회로레벨, 측정 결과의 비교에 의해 대략적인 주파수 대역 판정 평가의 실마리를 풀 수 있다.
6. 베어링 소음의 발생원에 따른 특성 주파수의 관계식이 잘못 된 것은? (단 r1 = 내륜의 반경, r2 = 외륜의 반경, r3 = 볼(Ball) 또는 롤러(Roller)의 반경, m = 볼(Ball) 또는 롤러(Roller) 의 수, nr = 내륜의 회전속도(rpm) 이다.)
- 베어링의 편심 혹은 불균형에 의한 회전 소음 주파수 (fr) : fr = nr
- 볼, 롤러 또는 케이스 표면의 불균일에 의한 소음주파수 (fc) : fc = nr x r1 / (r1 + r2)
- 볼 또는 롤러의 자체회전에 의한 소음 주파수 (fB) : fB = (r2 / rB) x nr x r1/(r1+r2)
- 내륜 표면의 불균일에 의한 소음 주파수 (f1) : f1 = nr x m x r1 / (r1+r2)
7. 금속 전기 도체의 저항 크기를 좌우하는 요인들 중 옳지 않는 것은?
- 금속 전기 도체의 저항은 길이에 직접적으로 비례한다.
- 금속 전기 도체의 저항은 온도에 상관없이 일정하다
- 금속 전기 도체의 저항은 그 단면적에 반비례한다.
- 금속 전기 도체의 저항은 금속의 종류에 따라 달라진다.
8. 음의 회절에 대한 설명으로 옳은 것은?
- 파장이 작고 장애물이 클수록 회절은 잘 된다.
- 물체의 틈 구멍에 있어서는 틈 구멍이 클수록 회절은 잘 된다.
- 음파가 한 매질에서 타 매질로 통과할 때 구부러지는 현상이다.
- 장애물 뒤쪽으로 음이 전파되는 현상이다.
10. 진동방지 기술로서 진동 발생원에 대한 방진대책이 아닌것은?
- 진동원 위치를 멀리하여 거리 감쇠를 크게 한다.
- 가진력을 감쇠시킨다.
- 불평형력에 대한 밸런싱을 수행한다.
- 기초 중량을 부가 또는 경감시킨다.
11. 고유진동수와 강제진동수가 일치할 경우 진폭이 크게 발생하는 현상을 무엇이라고 하는가?
- 공진
- 풀림
- 상호간섭
- 캐비테이션
12. 근접센서의 종류가 아닌 것은?
- 유도 브리지 (bridge)형
- 자기형
- 정전 용량형
- 로터리 엔코더(rotary encoder)형
14. 미스얼라이인먼트(misalignment)에 관한 설명으로 틀린것은?
- 보통 회전주파수의2f(3f)의 특성으로 나타난다.
- 커플링 등으로 연결된 축의 회전 중심선(축심)이 어긋난 상태로서 일반적으로는 정비 후에 발생하는 경우가 많다.
- 축 방향에 센서를 설치하여 측정되므로 축진동의 위상각은 180°가 된다.
- 진동 파형이 항상 비주기성을 갖는다.
16. 다음 중 측온저항체에서 공칭저항값은 몇 [℃]에서의 저항값을 말하는가?
- -10 에서의 저항값
- 0 [℃]에서의 저항값
- 10 [℃]에서의 저항값
- 20 [℃]에서의 저항값
17. 자계의 방향이나 강도를 측정할 수 있는 자기 센서는?
- 포토 다이오드(photo diode)
- 서미스터 (thermistor)
- 서모파일 (thermopile)
- 홀 센서 (hall sensor)
19. 설비진단의 개념으로 알맞지 않은 것은?
- 이상이나 결함의 원인 파악
- 신뢰성 및 수명의 예측
- 단순한 점검의 계기화
- 수리 및 개량법의 결정
20. 소음원 주변지역의 음장에서 음원의 직접음과 벽에 의한 반사음이 중복되는 구역을 무엇이라고 하는가?
- 확산음장
- 잔향음장
- 자유음장
- 근음장
2과목: 설비관리
21. 만성화된 설비나 시스템의 불합리 현상을 원리 및 원칙에 따라 물리적으로 해석하여 현상의 메카니즘을 밝히는 사고방식은?
- FMECA
- ALDEP
- CRAFT
- PM
22. 오버홀(Overhaul)은 설비의 효율을 높이기 위하여 관리하는데 매우 중요한 활동이다. 오버홀(Overhaul) 은 어떤 보전 활동에 포함되는가?
- 일상보전활동
- 사후보전활동
- 예방보전활동
- 개량보전활동
23. 종합적 생산보전(TPM : Total productive maintenance)에 대한 설명 중 바르지 못한 것은?
- TPM의 특징은 고장 제로, 불량 제로 달성을 위한 제로(0) 목표에 있다.
- TPM의 목표는 설비, 사람, 현장이 변하지 않는데 있다.
- TPM의 목표는 현장의 체질 개선에 있다.
- TPM의 목표는 맨(man), 머신(machine), 시스템(system) 을 극한 상태까지 높이는데 있다.
24. 설비의 라이프 사이클에 대한 설명 중 틀린 것은?
- 협의의 설비관리는 제작, 설치, 운전, 보전의 활동을 말한다.
- 건설과정은 설계, 제작, 설치의 과정을 포함한다.
- 조업과정은 운전, 보전, 폐기의 과정을 포함한다.
- 설치 투자 계획 과정은 설비의 조사, 연구를 포함한다.
25. 생산하는 제품의 유형과 단위 시간 당 생산량에 따라 설비의 배치를 다르게 한다. 다음 중 제품을 대량 생산하는 경우에 가장 적합한 설비의 배치를 무엇이라 하는가?
- 제품고정 배치
- 제품별 배치
- 그룹별 배치
- 공정별 배치
28. 설비관리 업무의 요원 대책이 아닌 것은?
- 최고 부하를 없앤다.
- OSR(on stream repair)은 위험하기 때문에 피한다.
- OSI(on stream inspection)는 피크를 피하고자 하는 것이다.
- 유닛 방식을 최대한 활용한다.
30. 설비보전방법의설명 중 맞는 것은?
- 정기보전(Periodic Maintenance)은 설비의 특정 운전조건을 유지시키기 위하여 수행되는 모든 계획보전의 전형적 보전활동이다.
- 사후보전(Breakdown Maintenance)은 설비나 부품의 고장결과 때문에 발생하는 열화현상을 다시 원상태로 회복시키기 위한 보전활동이다.
- 보전예방(Mainenance Prevention: MP)은 설비의 잠재 열화현상에 대한 정확한 상태를 예측하기 위하여 측정 설비를 사용하여 직접 설비를 감지하는 보전활동이다.
- 예지보전(Predictive Maintenance)은 설비의 설계. 제작 단계에서 보전활동이 불필요하거나 적데 되는 설비를 만드는 보전활동이다.
32. 품질불량은 설비, 가공조건 및 인적 요소에 의해 발생한다고 볼 수 있는데 이러한 불량을 “0”으로 달성하기 위한 접근 방법이 아닌 것은?
- 설비 개량능력 개발
- 설비 등급에 따른 보전 방식 결정
- 설비의 유연성으로 설비능력 확보
- 교육. 훈련의 철저
33. 시스템의 탄생에서부터 사멸에 이르기까지의 라이프 사이클은 4단계로 나누어 볼 수 있다. 다음 중 1 단계에 해당하는 것은?
- 시스템의 설계, 개발
- 제작, 설치
- 시스템의 개념 구상 및 규격 설정
- 운용, 유지
34. 공장 설비를 분류하는데 있어서 간단명료하고 외우기 쉽도록 하기 위해서 숫자. 문자, 도형 등 기호를 사용한다. 다음 중 뜻이 있는 기호법이 대표적인 것으로서 기억이 편리하도록 문자의 기호로 표기하는 기호법은?
- 순번식 기호법
- 세구분식 기호법
- 기억식 기호법
- 십진 분류 기호법
35. 자주보전을 설명한 것 중 틀린 것은?
- 불량을 제거하여 불량이 발생되지 않는 조건을 설정하여 적절히 유지하면서 불량이 발생하지 않도록 한다.
- 운전 부문에서 행하는 자발적이 보전 활동이다.
- “초기청소-발생원 곤란개소 대책-점검/급유기준 작성-총점검-자주점검-자주보전의 시스템화-자주관리의 철저”와 같이 7단계를 거쳐 전개 된다.
- 운전자가 참여하는 소진단 활동을 중심으로 운전자 스스로 전개하는 하나의 보전 활동이다.
37. 공사의 완급도에 따라 구분할 때 설비검사 및 공사 실시 시기가 충분한 여유를 가지고 지정된 공사로서 일정계획을 세워서 통제하는 예방보전 공사는 무엇인가?
- 긴급공사
- 준급공사
- 계획공사
- 예비공사

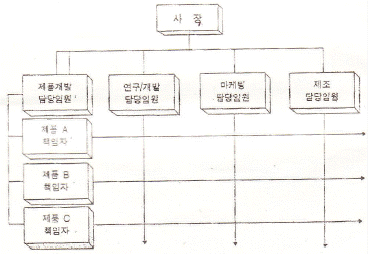

38. 다음은 설비관리 조직 중에서 어떤 현태의 조직인가.
- 제품중심 조직
- 제품중심 매트릭스 조직
- 설계보증 조직
- 기능중신 매트릭스 조직
39. 가공 및 조립형 설비 6대 로스 중 돌발적 또는 만성적으로 발생하는 고장에 의하여 발생되는 시간 로스는?
- 속도저하 로스
- 순간정지 로스
- 수율저하 로스
- 고장 로스
40. 공장 내에서 일차 목적을 위해 사용된 후의 배열(徘熱)회수에 있어서 고려해야 할 것 중 틀린 것은?
- 각 열 설비마다 배열(徘熱)의 양 및 질 파악
- 배열(徘熱) 하는 방법에 대해 기술적, 가능성 및 경제성 검토
- 열을 사용하는 설비의 가열방법 및 설비의 규모 작업 부하 검토
- 회수에 필요한 비용 및 회수 열의 품질 작업조건 등을 분석하여 가장 이용가치가 있는 방법을 선택
3과목: 기계일반 및 기계보전
41. 접착제의 구비조건으로 틀린 것은?
- 액체성을 가질 것
- 모세관작용을 할 것
- 고체화 하여 일정한 강도를 가질 것
- 윤활성을 가질 것
42. 아크용접 시 아크 쏠림의 방지 대책으로 옳은 것은?
- 교류용접을 하지 않고 직류 용접을 할 것
- 접지점을 될 수 있는 대로 용접부에 가까이 할 것
- 아크를 길게 할 것
- 받침쇠, 긴 가접부, 이음의 처음과 끝에 앤드탭을 이용할 것
43. 진동이 있는 차량. 항공기, 동력기 등의 체결용 요소 풀림과 누설방지를 위해 사용되는 접착제로 맞는 것은?
- 금속구조용 접착제
- 혐기성 접착제
- 액상 개스킷
- 열 용융형 접착제
44. 선반에서 테이퍼를 절삭하는 방법 중 잘못된 것은?
- 복식공구대를 경사시키는 방법
- 심압대를 평위시키는 방법
- 테이퍼 절삭장치를 사용하는 방법
- 척의 죠(jaw) 편위 시키는 방법
45. 설비를 가장 효율적으로 이용하기 위한 고장로스의 방지 대책으로 잘못 된 것은?
- 강제열화를 방치하지 않는다.
- 바른 사용조건을 지킨다.
- 설계속도와 실제속도의 차이를 줄인다.
- 보전요원의 보전 품질은 높인다.
47. 볼트, 너트의 죔 토크(Torque)에 대한 식으로 맞는 것은? (단 T:토크, F:힘, ℓ:길이, A:단면적, W:중량)
- T = F/A (kgf - m)
- T = ℓ x F (kgf - m)
- T = ℓ/F (kgf - m)
- T = F x W (kgf - m)
48. 베어링 체커의 사용에 대한 설명으로 맞는 것은?
- 회전을 정지 시키고 사용한다.
- 그라운드 잭은 지면에 연결한다.
- 동력전달 상태를 알 수 있다.
- 입력 잭을 베어링에서 제일 가까운 곳에 접촉 시킨다.
49. 전동기의 회전이 고르지 못할 때의 원인은 다음 중 어느것인가?
- 코일의 절연물이 열화 되었거나 배선이 손상되었을 때
- 전압의 변동이 있거나 기계적 과부하가 발생되었을 때
- 리드선 및 접속부가 손상되었거나 서머 릴레이가 작동 되었을 때
- 단선 되었거나 냉각이 불량할 때
50. 기계가공 또는 줄 작업 이후에 정밀 다듬질이 필요할 때 하는 것은?
- 드레싱(dressing) 작업
- 숏 피닝(shot-peening) 작업
- 스크레이퍼(scraper) 작업
- 다이스(dies) 작업
51. 코일 스프링을 도면에 표현할 때의 사항으로 맞지 않는것은?
- 스프링에 가해지는 하중을 명기하지 않아도 하중에 가해진 상태로 도시한다.
- 도면에 감긴 방향이 표시되지 않은 코일스프링은 오른쪽 감기로 도시한다.
- 스프링의 중간 부분은 가상선을 이용하여 생략 도시할 수 있다.
- 스프링의 종류, 모양만을 도시할 경우 굵은 실선으로 그린다.
52. 키 맞춤의 기본적인 주의사항 중 틀린 것은?
- 키의 치수, 재질, 형상, 규격 등을 참조하여 충분한 강도의 규격품을 사용한다.
- 키를 맞추기 전에 축과 보스의 끼워맞춤이 불량한 상태인 경우 키 맞춤을 할 필요가 없다.
- 키는 측면에 힘을 받으므로 폭 치수가 중요하다.
- 키 홈은 축과 보스를 기계가공으로 축심과 완전히 직각으로 깍아낸다.
54. 압축기의 밸브 플레이트 교환요령에 관한 설명으로 맞는 것은?
- 교환시간이 되었으면 사용한계의 기준치 내에서도 교환한다.
- 마모한계에 달하였어도 파손되지 않았으면 사용한다.
- 밸브 플레이트는 파손이 없으므로 계속 사용한다.
- 마모된 플레이트는 뒤집어서 1회에 한해 재사용 한다
55. 감속기의 양호한 조립상태를 유지하기 위한 조치로 잘못된 것은?
- 정확한 윤활의 유지
- 이 면의 마모상태 파악
- 빈번한 분해수리 실시
- 이상의 조기 발견
56. 벨트 전동 장치에서 전달 동력에 대한 설명 중 틀린 것은?
- 마찰계수의 값이 크며 클수록 큰 동력을 전달시킬 수 있다.
- 접촉각이 클수록 큰 동력을 전달시킬 수 있다.
- 원심장력이 크면 클수록 전달 동력이 증가된다.
- 장력비가 클수록 전달동력이 커진다.
58. 녹에 의한 볼트 너트의 고착을 방지하는 방법으로 틀린것은?
- 볼트너트를 죈 후 아주 높은 온도로 가열한 후 식힌다.
- 나사틈새에 부식성 물질이 침입하지 않도록 한다.
- 산화연분을 기계유로 반죽한 적색 페인트를 나사부분에 칠한 후 된다.
- 유성 페인트를 나사부분에 칠한 후 죈다.
59. 담금질하여 경화된 강을 변태가 일어나지 않는 A1점(온도) 이하에서 가열한 후 서냉 또는 공냉하는 열처리 방법으로 재료에 인성을 부여하는 작업을 무엇이라 하는가?
- 뜨임
- 불림
- 풀림
- 질화
4과목: 윤활관리
61. 윤활관리의 조직에서 윤활 실시 부문을 윤활담당자와 집유원으로 구분할 때 윤활담당자의 직무에 해당되지 않는 것은?
- 표준적 유량 결정 및 윤활 작업 예정표 작성
- 윤활 대장 및 각종 기록 작성, 보고
- 급유장치 관계의 예비품 수배
- 윤활제의 육안검사 및 간단한 윤활제 교환
63. 고하중, 충격하중으로 기어에 소부마모가 발생하였다. 대책으로 맞는 것은?
- 극압 첨가제가 첨가된 기어유로 선정
- 속도에 따라서 적정한 점도를 선정
- 윤활유의 작동 온도를 높게 선정
- 내수성이 아주 큰 기어유를 선정
64. 윤활설비의 고장 원인으로 볼 수 없는 것은?
- 과소급유
- 이물질의 혼입
- 마찰면의 마멸에 의한 기계부분의 변형
- 화학적 피막 또는 층상 고체피막의 형성
65. 다음 중 윤활관리를 효율적으로 수행하기 위한 방법으로 적절하지 않은 것은?
- 공장 내에서 사용되는 윤활제 종류를 최소화하여 구매 및 재고관리 업무의 효율성을 향상 시킨다.
- 각 윤활개소의 윤활유와 그리스는 개량하지 않고 지속적으로 사용한다.
- 급유작업자를 위한 급유의 순서와 경로 등의 계획을 세운다.
- 윤활부부의 이상 점검과 보고, 윤활제 공급 작업 및 윤활보전작업 실행확인을 위한 기록을 한다.
66. 다음 중 윤활관리의 목적이 아닌 것은?
- 고장과 성능저하 방지
- 기계설비의 완전운전을 도모
- 생산성 향상 및 경제성 향상
- 윤활소비 증대
68. 윤활유의 일반적인 성질을 잘못 설명한 것은?
- 비중(Specific Gravity)은 성능을 결정짓는데 중요한 요소는 아니고 오일의 종류을 파악하는데 유용하다.
- API도는 미국석유협회에서 정한 비중이며, 물을 1로 하여 물보다 가벼운 것은 1 이상, 물보다 무거운 것은 1 이하의 수치로 표현한다.
- 점도는 액체가 유동할 때 나타나는 내부 저항을 나타낸다.
- 점도지수(Viscosity Index)는 윤활유의 점도와 온도관계를 지수로 나타낸 것이다.
69. 기어윤활에 관련된 내용으로 맞는 것은?
- 기어윤활에서 가장 중요시 하여야 할 특성은 유성(Oiliness)이다.
- 유욕급유와 강제순환식 급유방식은 밀폐형기어의 급유 방식에 적당하다.
- 공업용 기어유의 대표적인 관리항목으로는 동판부식, 색, 침전가. 잔류탄소분이다.
- 미끄럼속도가 크고 운전속도가 높은 윔기어유에서 특히 요구하는 품질 특성은 고점도지수(High ViscosityIndex)이다.
70. 베어링이나 기어 등에 사용되는 윤활유는 사용 중에 교반에 의하여 기포가 오일 중에 생성되며, 이것은 마찰면에 들어가면 마멸이나 윤활유의 열화를 촉진시키는데 이와 같은 현상을 방지하기 위하여 윤활유에 요구하는 성질은?
- 소포성
- 내 하중성
- 점도
- 청정분산성
71. 다음은 액체 윤활에 비해서 그리스 윤활의 장점을 설명한것이다 틀린 것은?
- 밀봉성이 높아 먼지 등의 침입을 방지한다.
- 냉각 작용이 우수하다.
- 누설이 적다.
- 급유 간격이 길다.
72. 다음에 설명하는 윤활 상태 중 경계윤활 상태를 설명한 것은?
- 후막 윤활로도 불리며, 가장 이상적인 윤활상태이다.
- 불완전 윤활이라고도 하며, 고하중 저속상태에서 발생하기 쉽다.
- 급압 윤활이라고도 한다.
- 마찰계수는 0.01~0.05 정도이다.
73. 그리스의 시험 방법에 관한 설명 중 잘못 된 것은?
- 주도 : 그리스의 단단하기 즉, 그리스가 얼마나 굳은가를 측정하는 시험
- 적점 : 그리스 중에 함유되어 있는 수분과 저휘발성인 광유의 함유량을 확인하는 시험
- 동판부식 : 그리스가 장비에 미치는 부식의 영향을 대신 하는 시험
- 수세내수성 : 그리스가 물과 접촉된 경우의 저항성을 알고자 하는 시험
74. 그리스 윤활의 고장 원인별 대책 중 구름 베어링에서 온도 상승의 추정원인과 거리가 먼 것은?
- 그리스 과다
- 그리스 고갈
- 윤활유 선택의 오류
- 밀봉재 불량
75. 오염도 측정법 중에서 질량법에 의한 방법으로서 NAS 오염도 등급 기준으로 일반 사용에서의 사용 한계라고 할수 있는 기준치는?
- NAS 3급
- NAS 5급
- NAS 7급
- NAS 12급
76. 윤활유의 열화 판정 중 직접 판정법에 대한 설명으로 틀린 것은?
- 신유 성상을 사전에 명확히 파악한다.
- 사용유의 대표적 시료를 채취하여 성상을 조사한다.
- 신유와 사용유의 성상을 비교 검토 후 관리기준을 정하고 교환하도록 한다.
- 투명한 2장의 유리관에 기름을 넣고 투시해서 이물질의 유무를 조사한다.
77. 왕복동 공기 압축기 윤활유의 외부유에 요구되는 성능이 아닌 것은?
- 적정 점도를 가질 것
- 산화 안정성이 좋을 것
- 방청성이 좋은 것
- 저점도 지수 기름일 것
78. 다음 그리스의 내열성을 평가하는 기준이 되고 그리스 사용온도가 결정되는 윤활제의 성질은?
- 주도
- 적점
- 이유도
- 혼화안정도
79. 일반작동유(일반기계)의 일반적인 관리한계(교환기준)로 틀린 것은?
- 수분 : 0.5%(용량) 이하
- 전산가(신유대비증가) : 0.5mgKOH/g 이하
- n-펜탄불용분 : 0.05%(무게) 이하
- 동점도의 변화 : 신유의 ±15% 이내
80. 다음은 윤활유 급유방법과 윤활제, 윤활장치를 연결한 것이다. 틀리게 연결한 것은?
- 수동급유 - 그리스 - 그리스 건
- 적하급유 - 윤활유 - 심지급유기
- 자기순환급유 - 윤활유 - 분무장치
- 강제순환급유 - 그리스 - 자동집중급유 장치
5과목: 공유압 및 자동화
81. 베인 펌프의 특징과 거리가 먼 것은?
- 베인의 마모로 인한 압력저하가 적다.
- 기어펌프나 피스톤 펌프에 배해 토출 압력의 맥동이 적다.
- 맥동이 적으므로 소음이 적다.
- 시동토크가 커서 급속시동이 어렵다.
82. 개회로 제어에 대한 설명이다 맞는 것은?
- 오차에 적절히 대처하는 능력이 있다.
- 오차를 자동적으로 대처해 나간다.
- 피드백 신호를 통해 목표값에 도달한다.
- 외란에 의해서 발생되는 오차에 대한 대처 능력이 없다.
83. 실린더를 임의의 위치에서 고정시킬 수 있도록 밸브의 중립 위치에서 모든 포트를 막은 형식의 4/3way 밸브 종류는?
- 세미오픈센터형
- 클로즈드센터형
- 탠덤센터형
- 오픈센터형
84. 밀폐된 용기 속에 가득 찬 유체에 가해지는 힘에 의해 면에 수직방향이고, 크기가 동일한 힘이 내부에서 동시에 전달되는 원리는?
- 벤츄리(Venturi)의 원리
- 파스칼(Pascal)의 원리
- 베르누이(Bernoulli)의 원리
- 오일러의(Euler) 원리
85. 유압시스템에서 사용되는 비례제어 밸브를 기능에 따라 나눌 때 해당되지 않는 것은?
- 방향제어 밸브
- 압력제어 밸브
- 시간제어 밸브
- 유량제어 밸브
86. 두 개의 입구와 한 개의 출구가 있는 밸브로 두 개의 입구에 압력이 모두 작용해야 출력이 발생하는 밸브는?
- 스톱(stop) 밸브
- 셔틀(shuttle) 밸브
- 급속배기(quick exhaust) 밸브
- 2압(two pressure) 밸브
87. 다음 중 공기압 조정유닛의 구성요소로 맞는것은?
- 필터, 압력조절기, 냉각기
- 윤활기, 압력조절기, 건조기
- 필터, 윤활기, 축압기
- 필터, 윤활기, 압력조절기
90. 다음 중 공유압의 특징 설명으로 맞는 것은?
- 공압장치는 정밀한 속도조절이 가능하다.
- 공압장치는 위치결정 및 중간정지가 가능하다.
- 유압장치는 진동이 많고 응답성이 나쁘다.
- 유압장치는 기름탱크의 용량이 커서 소형화가 어렵다.
92. 방향제어 밸브의 조작 방식 기호 중 기계적 방식이 아닌것은?
" 이다. 이 기호는 전기적 방식을 나타내는 것이며, 나머지 기호들은 기계적 방식을 나타낸다.
93. 직각좌표상에서 두 축을 동시에 제어할 때 한 점에서 다른점 까지 움직이는 궤적이 원이 되도록 제어하는 방법에 대한 용어로 맞는 것은?
- 포인트 투 포인트(point to point)
- 티칭 플레이 백(teaching play back)
- 원호 보간(interpolation)
- 머니 플에이터(manipulator)
94. 많은 공압기기를 사용하는 공장의 주관로에 대한 공압 배관 방법으로 올바른 것은?
- 주관로는 압력강하를 보상하기 위하여 스트레이트로 편도 배관을 한다.
- 주관로는 보수의 용이성을 고려하여 플렉시블한 고무호스로 배관을 한다.
- 주관로 크기를 결정할 때 소요공기량 산출 기준은 모든 액추에이터의 체적으로 나누어 결정한다.
- 주관로는 1~2% 정도의 기울기를 주고, 가장 낮은 곳에 드레인 자동 배수 밸브를 설치한다.
95. 보전방법의 발전과정에서 가장 최근에 등장한 시스템 보전 방법은?
- 고장 발생 후 수리하는 사후 정비
- 정기적인 점검과 부품교환의 예방정비
- 설비자체의 체질 개선하는 개량정비
- 고장이 발생하지 않는 설비를 만드는 보전예방
96. 네트워크의 구성에서 서로 이웃한 것 끼리만 컴퓨터와 터미널을 연결시킨 구성형태이며, 통신회선 장애시나 하나의 제어기라도 고장이 있을 때에는 모든 시스템이 정지될 수 있는 것은?
- 성형(star)
- 환형(ring)
- 트리형(tree)
- 망형(mesh)
98. 다음 중 유압장치의 특징이 아닌 것은?
- 소형 장치로 큰 출력을 발생한다.
- 무단 변속이 가능하고 정확한 위치제어를 시킬 수 있다.
- 전기 전자의 조합으로 자동제어가 가능하다.
- 인화의 위험이 없다.
