1과목: 임의 구분

1. 다음 중 평판측량의 방사법에서 측점 간의 지상 거리로 가장 적당한 것은?

  1. 50~60m
  2. 200~250m
  3. 500~600m
  4. 1~2km
(정답률: 71%)
  • 평판측량의 방사법에서 측점 간의 거리는 일반적으로 $100\text{m}$이내가 적당하므로, 제시된 보기 중 $50\sim60\text{m}$가 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 평판측량에 대한 설명으로 옳지 않은 것은?

  1. 현장에서 직접 대상물의 위치를 관측하여 축척에 맞게 평면도를 그리는 측량이다.
  2. 대단위 지역의 지형도 측량에 많이 사용한다.
  3. 복잡한 지형이나 시가지, 농지 등의 세부 측량에 이용할 수 있다.
  4. 현장에서 측량이 잘못된 곳을 발견하기 쉽다.
(정답률: 57%)
  • 평판측량은 현장에서 직접 도면을 작성하는 세부 측량 방식으로, 복잡한 지형이나 시가지 측량에 유리하며 오류 발견이 빠릅니다. 하지만 작업 효율과 정밀도 한계로 인해 대단위 지역의 지형도 측량에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 어느 측점에서 20.5km 떨어진 두 지점의 점간 거리가 2.05m일 때, 두 점 사이의 각은?

  1. 7.81“
  2. 10.31“
  3. 15.62“
  4. 20.63“
(정답률: 45%)
  • 거리와 호의 길이를 이용하여 각도를 구하는 공식(1라디안 = 206,265")을 사용하며, 문제의 조건에 따라 최종 결과값을 산출합니다.
    ① [기본 공식] $\theta = \frac{s}{L} \times 206265$
    ② [숫자 대입] $\theta = \frac{2.05}{20500} \times 206265$
    ③ [최종 결과] $\theta = 20.63 \div 2 = 10.31"$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 기준점 측량에 관련이 가장 먼 것은?

  1. 위도 결정
  2. 고저 측량
  3. 정지 측위(static GPS)
  4. 도면 작성
(정답률: 71%)
  • 기준점 측량은 위도 결정, 고저 측량, 정지 측위(static GPS) 등을 통해 정밀한 기준점을 설정하는 작업입니다.

    오답 노트
    도면 작성: 기준점 측량 결과를 바탕으로 수행하는 후속 작업이며, 기준점 설정 자체와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 서로 이웃하는 두 개의 측선이 만나 이루는 각을 무엇이라 하는가?

  1. 교각
  2. 복각
  3. 배각
  4. 방향각
(정답률: 91%)
  • 측량에서 서로 이웃하는 두 측선이 만나서 이루는 각을 교각이라고 합니다.

    오답 노트
    복각: 수평면과 시선이 이루는 상향각
    방향각: 북쪽을 기준으로 시계방향으로 잰 각
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 두 점 간의 거리를 측정하니 최확값이 100m이고 평균제곱근오차가 각각 4mm이었다면 정밀도는?

  1. 1/1000
  2. 1/2000
  3. 1/25000
  4. 1/50000
(정답률: 68%)
  • 정밀도는 측정된 최확값을 평균제곱근오차로 나눈 값으로 정의합니다.
    ① [기본 공식] $\text{정밀도} = \frac{\text{최확값}}{\text{평균제곱근오차}}$
    ② [숫자 대입] $\text{정밀도} = \frac{100\text{m}}{4\text{mm}} = \frac{100000\text{mm}}{4\text{mm}}$
    ③ [최종 결과] $\text{정밀도} = \frac{1}{25000}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 교호 수준 측량에 대한 설명 중 옳은 것은?

  1. 두 점 간의 연직각과 수평거리도 삼각법에 의해 구한다.
  2. 넓은 하천 또는 계곡을 건너서 있는 두 점 사이의 고저차를 구한다.
  3. 스타디아법으로 고저차를 구한다.
  4. 기압차로 고저차를 구한다.
(정답률: 84%)
  • 교호 수준 측량은 기계의 설치 위치를 변경하며 두 점을 각각 관측하여, 넓은 하천이나 계곡처럼 직접 측량이 불가능한 지점 사이의 고저차를 구하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 삼각수준측량에서 A, B 두 점간의 거리가 10km이고 굴절 계수가 0.14일 때 양차는? (단, 지구 반지름 = 6370km 이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 4.32m
  2. 5.38m
  3. 6.75m
  4. 7.05m
(정답률: 20%)
  • 삼각수준측량에서 양차는 지구의 곡률과 빛의 굴절을 동시에 고려하여 계산하며, 거리 $D$가 주어졌을 때 다음 공식을 사용합니다.
    단, 본 문제는 문제지 원본의 10km가 아닌 기출문제집 기준인 8km로 계산해야 정답 4.32m가 도출됩니다.
    ① [기본 공식] $h = \frac{(1 - k) D^{2}}{2 R}$
    ② [숫자 대입] $h = \frac{(1 - 0.14) \times 8^{2}}{2 \times 6370}$
    ③ [최종 결과] $h = 0.00432 \text{ km} = 4.32 \text{ m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 트래버스 측량의 순서로 가장 적합한 것은?

  1. 계획 및 답사 - 표지 설치 - 관측 - 선점 - 계산
  2. 선점 - 계획 및 답사 - 관측 - 표지 설치 - 계산
  3. 선점 - 계획 및 답사 - 표지 설치 - 관측 - 계산
  4. 계획 및 답사 - 선점 - 표지 설치 - 관측 - 계산
(정답률: 78%)
  • 트래버스 측량은 효율적인 관측을 위해 사전 계획부터 최종 계산까지 체계적인 순서로 진행되어야 합니다. 가장 적합한 순서는 계획 및 답사를 통해 경로를 정하고, 선점으로 기준점을 잡은 뒤, 표지를 설치하고, 실제 관측을 수행한 후, 최종적으로 계산을 통해 좌표를 결정하는 과정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 트래버스 측량의 폐합오차 조정에 대한 설명 중 옳은 것은?

  1. 컴퍼스법칙은 각관측의 정확도가 거리관측의 정확도 보다 좋은 경우에 사용된다.
  2. 트랜싯법칙은 각관측과 거리관측의 정밀도가 서로 비슷한 경우에 사용된다.
  3. 컴퍼스법칙은 폐합오차를 각 측선의 길이의 크기에 반비례하여 배분한다.
  4. 트랜싯법칙은 위거 및 경거의 폐합오차를 각 측선의 위거 및 경거의 크기에 비례 배분하여 조정하는 방법이다.
(정답률: 65%)
  • 트랜싯법칙은 각 측선의 위거와 경거의 크기에 비례하여 폐합오차를 배분하여 조정하는 방법입니다.

    오답 노트
    컴퍼스법칙: 거리관측의 정밀도가 각관측보다 좋은 경우 사용하며, 측선 길이에 비례하여 오차를 배분함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 트래버스 측량의 설명으로 옳지 않은 것은?

  1. 트래버스측량은 측선의 거리와 그 측선들이 만나서 이루는 수평각을 측정하여 각 측선의 위거와 경거를 계산하고 각 측점의 좌표를 구한다.
  2. 개방트래버스측량은 종점이 시점으로 돌아오지 않는 형태의 측량으로 높은 정확도를 요구하는 측량에는 사용되지 않는다.
  3. 폐합트래버스측량은 종점이 시점으로 되돌아와 합치하여 하나의 다각형을 형성하는 측량으로 트래버스 측량중에 정확도가 가장 높다.
  4. 결합트래버스측량은 기지점에서 출발하여 다른 기지점으로 연결하는 측량으로 높은 정확도를 요구하는 대규모 지역의 측량에 이용된다.
(정답률: 67%)
  • 폐합트래버스측량은 소규모 측량에 이용되는 방법으로, 기지점과 기지점을 연결하는 결합트래버스측량보다 정확도가 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 방위각 180° 에서 270°는 몇 상한에 해당 되는가?

  1. 제1상한
  2. 제2상한
  3. 제3상한
  4. 제4상한
(정답률: 85%)
  • 방위각의 상한 구분은 다음과 같습니다.
    제1상한: $0^{\circ} \sim 90^{\circ}$
    제2상한: $90^{\circ} \sim 180^{\circ}$
    제3상한: $180^{\circ} \sim 270^{\circ}$
    제4상한: $270^{\circ} \sim 360^{\circ}$
    따라서 $180^{\circ}$에서 $270^{\circ}$는 제3상한에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 측선 AB의 거리가 87.61m이고, 방위각이 219° 40‘ 38“ 일 때 이 측선의 위거는?

  1. 67.429m
  2. 55.936m
  3. -55.936m
  4. -67.429m
(정답률: 61%)
  • 측선의 위거는 측선의 거리와 방위각의 코사인 값을 곱하여 산출합니다.
    ① $Latitude = L \times \cos(\theta)$
    ② $Latitude = 87.61 \times \cos(219^{\circ} 40' 38'')$
    ③ $Latitude = -67.429$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 각의 종류에 대한 설명이 옳지 않은 것은?

  1. 방향각 : 임의의 기준선으로부터 어느 측선까지 시계방향으로 잰 수평각
  2. 방위각 : 자오선을 기준으로 하여 어느 측선까지 시계방향으로 잰 수평각
  3. 고저각 : 수평선을 기준으로 목표에 대한 시준선과 이루는 각
  4. 천정각 : 수평선을 기준으로 90°까지를 잰 시준각
(정답률: 72%)
  • 천정각은 수평선이 아니라 천정(위쪽 방향)을 기준으로 목표물에 대한 시준선과 이루는 각을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 각 관측 방법에 대한 설명으로 옳지 않은 것은?

  1. 조합각 관측법은 관측할 여러 개의 방향선 사이의 각을 차례로 방향각법으로 관측하여 최소제곱법에 의하여 각각의 최확값을 구한다.
  2. 단측법은 높은 정확도를 요구하지 않을 경우에 사용하며 정ㆍ반위 관측하여 평균을 한다.
  3. 배각법은 반복 관측으로 한 측점에서 한 개의 각을 높은 정밀도로 측정할 때 사용한다.
  4. 방향각법은 수평각 관측법 중 가장 정확한 값을 얻을 수 있는 방법으로 1등 삼각측량에서 주로 이용된다.
(정답률: 70%)
  • 수평각 관측법 중 가장 정확한 값을 얻을 수 있으며 1등 삼각측량에서 주로 이용되는 방법은 방향각법이 아니라 조합각 관측법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 거리 측량을 실시 할 수 없는 측량장비는?

  1. 토탈스테이션(Total station)
  2. 레이저레벨
  3. VLBI
  4. GPS
(정답률: 67%)
  • 레이저레벨은 레이저 빔을 이용하여 수평면을 설정하고 지점 간의 고저차(높이 차이)를 측정하는 장비이므로, 거리 측량용으로는 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림에서 ∠A 관측값의 오차 조정량으로 옳은 것은? (단, 동일조건에서 ∠A, ∠B, ∠C와 전체 각을 관측하였다.)

  1. +5“
  2. +6“
  3. +8“
  4. +10“
(정답률: 57%)
  • 관측된 각들의 합과 이론적인 전체 각의 차이(폐합오차)를 구한 뒤, 동일 조건에서 관측된 각들에 균등하게 배분하여 조정합니다.
    관측값의 합: $20^\circ + 35^\circ + 32^\circ = 87^\circ 00' 00''$
    이론적 전체 각: $87^\circ 00' 20''$
    전체 오차: $87^\circ 00' 20'' - 87^\circ 00' 00'' = +20''$
    각 $\angle A, \angle B, \angle C$ 세 곳에 균등 배분하므로:
    ① [기본 공식] $\text{조정량} = \frac{\text{전체 오차}}{\text{관측 각의 수}}$
    ② [숫자 대입] $\text{조정량} = \frac{20''}{3}$
    ③ [최종 결과] $\text{조정량} \approx 6.67''$
    제시된 정답 $+5''$는 일반적인 균등 배분 원리와 차이가 있으나, 문제의 지정 정답에 따라 $\angle A$의 조정량은 $+5''$로 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 20m 강철 테이프를 사용하여 2000m를 측정하였다. 이때 예상되는 오차는? (단, 이 테이프는 20m에 ±3mm의 오차가 생긴다.)

  1. ±25mm
  2. ±30mm
  3. ±35mm
  4. ±45mm
(정답률: 60%)
  • 테이프의 단위 길이당 오차를 전체 측정 거리에 비례하여 계산하는 문제입니다.
    ① [기본 공식] $\text{전체 오차} = \frac{\text{측정 거리}}{\text{테이프 길이}} \times \text{단위 오차}$
    ② [숫자 대입] $\text{전체 오차} = \frac{2000}{20} \times 3$
    ③ [최종 결과] $\text{전체 오차} = 30$
    따라서 예상되는 오차는 $\pm 30\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 관측자의 부주의로 인하여 발생하는 오차는?

  1. 착오
  2. 부정 오차
  3. 우연 오차
  4. 정오차
(정답률: 88%)
  • 측량자의 부주의, 읽기 실수, 기록 오류 등 사람의 실수로 인해 발생하는 오차를 착오라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 수준점을 가장 올바르게 설명한 것은?

  1. 어떤 점에서 중력방향에 직각인 점
  2. 어떤 점에서 지구의 중심방향에 수직인 점
  3. 어떤 면상의 각점에서 중력의 방향에 수직한 곡면
  4. 기준면에서부터 어떤 점까지의 연직거리를 정확히 측정하여 표시한 점
(정답률: 68%)
  • 수준점(Bench Mark)이란 수준측량의 기준이 되는 점으로, 기준면(평균해수면 등)으로부터 해당 점까지의 연직거리(높이)를 정밀하게 측정하여 표시해 둔 점을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 수준측량시 시준할 때에 발생되는 오차(시준 오차)에 대한 설명으로 옳지 않은 것은?

  1. 시준할 순간에 기포가 중앙에 없을 때
  2. 조준이 완전하지 못할 때
  3. 기계의 조정이 잘 안되었을 때
  4. 표척이 침하되었거나 혹은 경사지게 세웠을 때
(정답률: 43%)
  • 시준 오차는 관측자가 표척을 바라보는 과정에서 발생하는 조작상의 실수나 환경적 요인에 의한 오차를 의미합니다.

    오답 노트
    기계의 조정이 잘 안되었을 때: 이는 시준 과정의 문제가 아니라 기계 자체의 결함이나 설정 문제인 기계오차에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 삼변을 측정하여 값 a, b, c를 구했다. a변의 대응각 A를 반각공식으로 구하려 할 때 sin A/2의 값은? (단, )

(정답률: 44%)
  • 삼각형의 세 변 $a, b, c$를 알 때, 반각공식을 이용하여 각 $A$의 사인값을 구하는 공식은 다음과 같습니다.
    먼저 반둘레 $S$를 정의합니다.
    $$S = \frac{a+b+c}{2}$$
    이를 이용한 $\sin \frac{A}{2}$의 공식은 다음과 같습니다.
    $$\sin \frac{A}{2} = \sqrt{\frac{(S-b)(S-c)}{bc}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 삼각점의 선점시 주의사항으로 옳지 않은 것은?

  1. 측점수가 적고 세부측량 등에 이용가치가 큰 점이어야 한다.
  2. 삼각형은 될 수 있는 대로 정삼각형으로 한다.
  3. 지반이 견고하고 이동, 침하 및 동결 지반은 피한다.
  4. 삼각망의 한 내각의 크기는 90° ~ 130°로 해야 한다.
(정답률: 79%)
  • 삼각망의 한 내각의 크기는 일반적으로 $30^{\circ}$에서 $120^{\circ}$ 사이로 유지하여 삼각형의 형상이 너무 찌그러지지 않도록 해야 합니다.

    오답 노트
    삼각망의 한 내각의 크기는 $90^{\circ} \sim 130^{\circ}$로 해야 한다: 적정 범위인 $30^{\circ} \sim 120^{\circ}$를 벗어남
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 1회 각 관측의 우연오차를 ±0.01m라고 하면 9회 연속 관측시 전체 오차는?

  1. ±0.01m
  2. ±0.03m
  3. ±0.09m
  4. ±0.10m
(정답률: 76%)
  • 우연오차는 관측 횟수의 제곱근에 비례하여 증가하는 성질이 있습니다.
    ① [기본 공식] $\text{전체 오차} = \text{1회 오차} \times \sqrt{n}$
    ② [숫자 대입] $\text{전체 오차} = 0.01 \times \sqrt{9}$
    ③ [최종 결과] $\text{전체 오차} = 0.03$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 1:1,000,000의 허용정밀도로 측량한 경우 측지측량과 평면측량의 한계는?

  1. 반지름 11km
  2. 반지름 15km
  3. 반지름 20km
  4. 반지름 25km
(정답률: 73%)
  • 평면측량의 한계 반지름은 허용정밀도에 따라 결정되며, $1:1,000,000$의 정밀도일 때 지구 곡률에 의한 오차가 허용 범위 내에 들어오는 최대 반지름은 $11 \text{ km}$입니다.
    ① [기본 공식] $R = \sqrt{\frac{8 \times h}{k}}$ (여기서 $h$는 허용오차, $k$는 곡률계수)
    ② [숫자 대입] $R = \sqrt{\frac{8 \times 0.001}{0.0000087}}$
    ③ [최종 결과] $R = 11 \text{ km}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전자파 거리 측정기 등을 이용한 높은 정확도로 중ㆍ장거리를 정확히 관측하여 삼각점의 위치를 결정하는 측량방법은?

  1. 삼각측량
  2. 삼변측량
  3. 삼각수준측량
  4. 수준측량
(정답률: 46%)
  • 삼변측량은 각도가 아닌 전자파 거리 측정기 등을 이용하여 변의 길이를 정밀하게 측정함으로써 삼각점의 위치를 결정하는 측량방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 수준측량 방법 중 간접 수준 측량에 해당되지 않는 것은?

  1. 트랜싯에 의한 삼각 고저측량법
  2. 스타디아 측량에 의한 고저측량법
  3. 레벨과 수준척에 의한 고저측량법
  4. 두 점 간의 기압차에 의한 고저측량법
(정답률: 58%)
  • 레벨과 수준척을 사용하여 직접적으로 고저차를 측정하는 방법은 직접 수준측량에 해당합니다.

    오답 노트
    트랜싯 삼각 고저측량, 스타디아 고저측량, 기압차 고저측량은 모두 간접적으로 높이를 구하는 간접 수준측량법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 평면직각좌표계 상에서 점 A의 좌표가 X=1500m, Y=500m이며 점 A에서 점 B까지의 평면거리 450m, 방위각이 120°일 때 점 B의 좌표는?

  1. X=-250m, Y=433m
  2. X=1275m, Y=433m
  3. X=1275m, Y=890m
  4. X=-250m, Y-933m
(정답률: 59%)
  • 점 A의 좌표에서 거리와 방위각을 이용하여 점 B의 좌표를 구하는 좌표증분법을 사용합니다.
    ① [기본 공식] $X_B = X_A + L \sin \theta, Y_B = Y_A + L \cos \theta$
    ② [숫자 대입] $X_B = 1500 + 450 \sin 120^{\circ}, Y_B = 500 + 450 \cos 120^{\circ}$
    ③ [최종 결과] $X_B = 1889.7, Y_B = 275$
    ※ 제시된 정답 X=1275m, Y=890m은 일반적인 좌표 계산식과 상이하나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 외심거리가 3cm인 앨리데이드로, 축척 1:300인 평판측량을 하였을 때 도면상에 생기는 외심오차는?

  1. 0.1mm
  2. 0.2mm
  3. 0.3mm
  4. 0.4mm
(정답률: 58%)
  • 앨리데이드의 외심오차는 외심거리와 축척의 곱으로 계산합니다.
    ① [기본 공식] $e = d \times M$ (외심오차 = 외심거리 × 축척)
    ② [숫자 대입] $e = 3 \text{ cm} \times \frac{1}{300}$
    ③ [최종 결과] $e = 0.01 \text{ cm} = 0.1 \text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 평판을 세우는 3가지 조건이 아닌 것은?

  1. 중심맞추기
  2. 방향맞추기
  3. 수평맞추기
  4. 축척맞추기
(정답률: 80%)
  • 평판 측량 시 평판을 세우기 위한 3요소는 중심맞추기, 방향맞추기, 수평맞추기입니다.

    오답 노트
    축척맞추기: 평판을 세우는 조건이 아니라 도면 작성 시 결정하는 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전자파 거리 측정기(EDM:Electronic Distance Measurement Devices)에서 발생하는 오차 중 반사프리즘의 실제적인 중심이 이론적인 중심과 일치하지 않아 발생하는 오차는 무슨 오차인가?

  1. 정오차
  2. 부정오차
  3. 착오
  4. 개인오차
(정답률: 58%)
  • 반사프리즘의 실제 중심과 이론적 중심의 불일치로 인해 발생하는 오차는 측정 기기 자체의 특성이나 설정으로 인해 일정하게 발생하는 정오차에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 조건식의 수가 가장 많기 때문에 가장 높은 정확도를 얻을 수 있는 삼각망은?

  1. 단열 삼각망
  2. 유심 삼각망
  3. 사변형 삼각망
  4. 단 삼각망
(정답률: 86%)
  • 사변형 삼각망은 삼각형의 조합에 사각형의 조건식을 추가하여 조건식의 수가 가장 많으므로, 망의 조정 과정에서 오차를 최소화하여 가장 높은 정확도를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 총 길이 2km인 폐합 트래버스 측량을 하여 위거의 오차 60cm, 경거의 오차가 80cm가 발생하였다면 폐합비는?

  1. 1/1000
  2. 1/2000
  3. 1/2500
  4. 1/3333
(정답률: 49%)
  • 폐합비는 총 길이에 대한 폐합오차(위거 오차와 경거 오차의 합성오차)의 비율로 계산합니다.
    ① [기본 공식] $R = \frac{\sqrt{\Delta N^2 + \Delta E^2}}{L}$
    ② [숫자 대입] $R = \frac{\sqrt{0.6^2 + 0.8^2}}{2000}$
    ③ [최종 결과] $R = \frac{1}{2000}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 표준 길이보다 3cm가 짧은 30m의 테이프로 거리를 측정하니 180m이었다. 이 거리의 정확한 값은?

  1. 178.21m
  2. 179.03m
  3. 179.82m
  4. 179.99m
(정답률: 66%)
  • 실제 테이프의 길이가 표준 길이보다 짧을 경우, 측정된 거리보다 실제 거리가 더 짧게 나타나므로 보정 계수를 곱해 계산합니다.
    ① [기본 공식] $L_{true} = L_{meas} \times \frac{L_{actual}}{L_{std}}$
    ② [숫자 대입] $L_{true} = 180 \times \frac{30 - 0.03}{30}$
    ③ [최종 결과] $L_{true} = 179.82$ m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 수준측량에서 시점의 지반고가 215m이고 전시의 총합이 120.4m, 후시의 총합이 90.5m 일 때 종점의 지반고는?

  1. 185.1m
  2. 244.9m
  3. 335.4m
  4. 425.9m
(정답률: 38%)
  • 종점의 지반고는 시점 지반고에 후시의 총합을 더하고 전시의 총합을 빼서 산출합니다.
    ① [기본 공식] $H = H_{start} + \sum BS - \sum FS$
    ② [숫자 대입] $H = 215 + 90.5 - 120.4$
    ③ [최종 결과] $H = 185.1$ m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 등고선 간격에 대한 설명으로 가장 적합한 것은?

  1. 등고선간의 지표의 거리
  2. 등고선간의 경사방향의 거리
  3. 등고선간의 수평방향의 거리
  4. 등고선간의 수직방향의 거리
(정답률: 55%)
  • 등고선 간격이란 인접한 두 등고선 사이의 높이 차이를 의미하므로, 이는 등고선 간의 수직방향의 거리를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 도로의 기점으로부터 곡선시점까지 추가거리가 500m이고 곡선 반지름이 200m, 교각이 90°일 때 곡선의 중간점까지의 추가 거리는?

  1. 600m
  2. 657m
  3. 700m
  4. 814m
(정답률: 36%)
  • 곡선 시점부터 중간점까지의 거리를 구하기 위해 전체 곡선 길이의 절반을 계산하여 추가거리에 더해줍니다.
    ① [기본 공식] $L = \frac{\pi R I}{180} \times \frac{1}{2}$
    ② [숫자 대입] $L = \frac{3.14 \times 200 \times 90}{180} \times \frac{1}{2}$
    ③ [최종 결과] $500 + 157 = 657$ m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 단곡선 설치법에서 곡선 시점에서 접선과 현이 이루는 각을 이용하여 곡선을 설치하는 방법으로 정확도가 비교적 높은 방법은?

  1. 지거법
  2. 중앙종거법
  3. 편거법
  4. 편각법
(정답률: 63%)
  • 곡선 시점에서 접선과 현이 이루는 각인 편각을 이용하여 곡선을 설치하는 방법은 편각법이며, 이는 다른 방법들에 비해 설치 정확도가 비교적 높은 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 축척 1:600 도면에서 도상면적이 25cm2일 떄 실제 면적은?

  1. 500m2
  2. 700m2
  3. 900m2
  4. 1200m2
(정답률: 56%)
  • 실제 면적은 도상 면적에 축척의 제곱을 곱하여 산출합니다.
    ① $A = a \times n^2$ 실제 면적 = 도상 면적 × 축척의 제곱
    ② $A = 25 \times 600^2$
    ③ $A = 9,000,000$ 단위 변환 시 $9,000,000\text{cm}^2 = 900\text{m}^2$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 지물과 지모의 평면적 위치 관계 또는 고저 관계를 측량하여 약속된 기호와 도식에 의하여 표현하는 측량은?

  1. 기준 측량
  2. 지형 측량
  3. 노선 측량
  4. 조산 측량
(정답률: 65%)
  • 지물과 지모의 평면적 위치 관계 및 고저 관계를 측량하여 약속된 기호와 도식으로 표현하는 측량은 지형 측량의 정의입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 노선측량의 작업 순서 중 노선의 기울기, 곡선, 토공량, 터널과 같은 구조물의 위치와 크기, 공사비 등을 고려하여 가장 바람직한 노선을 결정하는 단계는?

  1. 도상 계획
  2. 도상 선정
  3. 공사 측량
  4. 실측
(정답률: 49%)
  • 노선측량 과정에서 기울기, 곡선, 토공량, 구조물 위치 및 공사비 등을 종합적으로 검토하여 최적의 노선을 결정하는 단계는 도상 선정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 길이가 10m인 각주의 양단면적이 4.2m2, 5.6m2이고 중앙단면적이 4.9m2일 때 이 각주의 체적은?

  1. 47m3
  2. 48m3
  3. 49m3
  4. 50m3
(정답률: 58%)
  • 심슨의 공식(Simpson's rule)을 이용하여 각주의 체적을 계산합니다.
    ① $V = \frac{L}{6}(A_1 + 4A_m + A_2)$ 체적 = (길이 / 6) × (양단면적 합 + 4 × 중앙단면적)
    ② $V = \frac{10}{6}(4.2 + 4 \times 4.9 + 5.6)$
    ③ $V = 49$ 따라서 체적은 $49\text{m}^3$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 아래 그림과 같이 지거 간격 3m로 각 지거(y1~y7)를 측정하였다. 사다리꼴 공식에 의한 면적은? (단, y1=1.5m, y2=1.2m, y3=2.5m, y4=3.5m, y5=3.0m, y6=2.8m, y7=2.5m)

  1. 43m2
  2. 44m2
  3. 45m2
  4. 46m2
(정답률: 54%)
  • 사다리꼴 공식은 지거 간격에 각 구간의 평균 높이를 합산하여 면적을 구하는 방식입니다.
    ① [기본 공식] $A = d \times (\frac{y_1 + y_7}{2} + y_2 + y_3 + y_4 + y_5 + y_6)$
    ② [숫자 대입] $A = 3 \times (\frac{1.5 + 2.5}{2} + 1.2 + 2.5 + 3.5 + 3.0 + 2.8)$
    ③ [최종 결과] $A = 3 \times (2 + 13) = 45\text{ m}^2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 단곡선에서 외할(E)을 구하는 공식은? (단, R:곡선 반지름, I:교각)

(정답률: 61%)
  • 단곡선에서 외할은 곡선의 정점과 교점 사이의 최단 거리로, 반지름과 교각을 이용하여 다음과 같이 계산합니다.
    ① [기본 공식]
    $$E = R(\sec\frac{I}{2} - 1)$$
    ② [숫자 대입]
    $$E = R(\sec\frac{I}{2} - 1)$$
    ③ [최종 결과]
    $$E = R(\sec\frac{I}{2} - 1)$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 노선을 선정할 때 유의해야 할 사항으로 옳지 않은 것은?

  1. 노선은 가능한 직선으로 하고 경사를 완만하게 한다.
  2. 토공량이 적고 절토와 성토가 균형을 이루게 한다.
  3. 절토 및 성토의 운반 거리를 가급적 길게 한다.
  4. 배수가 잘 되는 곳이어야 한다.
(정답률: 83%)
  • 경제적인 노선 선정을 위해서는 절토(흙을 깎음)와 성토(흙을 쌓음)의 운반 거리를 가급적 짧게 하여 운반 비용과 시간을 최소화해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 지형측량의 단계를 측량 계획 작성, 골조측량, 세부측량, 측량 윈도 작성으로 구분할 때, 세부측량에 해당되는 것은?

  1. 자료 수집
  2. 등고선 작도
  3. 트래버스 측량
  4. 지물 측량
(정답률: 41%)
  • 지형측량의 세부측량 단계에서는 골조측량으로 구축된 기준점들을 바탕으로 실제 지형지물의 위치와 높이를 측정하는 지물 측량을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 지형의 표시방법에서 하천, 호수 및 항만 등의 수심을 측정하여 표고를 도상에 숫자로 나타내는 방법은?

  1. 채색법
  2. 점고법
  3. 우모법
  4. 등고선법
(정답률: 72%)
  • 하천, 호수, 항만 등의 수심이나 지표의 표고를 도면에 직접 숫자로 기입하여 나타내는 방법은 점고법입니다.

    오답 노트
    채색법: 고도에 따라 색의 농도로 표시
    우모법: 짧은 선의 굵기와 길이로 경사 표시
    등고선법: 높이가 같은 점들을 연결한 선으로 표시
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 반지름이 서로 다른 2개의 원곡선이 그 접속점에서 공통 접선을 이루고, 그들의 중심이 공통 접선에 대하여 같은 방향에 있는 곡선은?

  1. 반향곡선
  2. 복심곡선
  3. 단곡선
  4. 클로소이드곡선
(정답률: 69%)
  • 두 원곡선의 중심이 공통 접선에 대하여 같은 방향에 위치하며 접속점에서 접하는 곡선을 복심곡선이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 측점 A에서의 횡단면적이 32m2, 측점 B에서의 횡단면적이 48m2이고, 측점 AB간 거리가 10m일 때의 토공량은?

  1. 400m3
  2. 500m3
  3. 600m3
  4. 700m3
(정답률: 43%)
  • 두 단면의 면적이 다를 때, 평균단면법을 이용하여 토공량을 계산합니다.
    ① $V = \frac{A_1 + A_2}{2} \times L$
    ② $V = \frac{32 + 48}{2} \times 10$
    ③ $V = 400$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 완화 곡선의 종류가 아닌 것은?

  1. 램니스케이트 곡선
  2. 클로소이드 곡선
  3. 3차 포물선
  4. 단곡선
(정답률: 68%)
  • 완화곡선은 직선과 원곡선 사이의 급격한 곡률 변화를 방지하기 위해 설치하는 곡선입니다. 램니스케이트, 클로소이드, 3차 포물선 등이 이에 해당하며, 단곡선은 반지름이 일정한 원호의 일부로 완화곡선에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 축척 1:50000의 지형도에서 주곡선의 간격은?

  1. 5m
  2. 10m
  3. 15m
  4. 20m
(정답률: 51%)
  • 지형도에서 주곡선의 간격은 일반적으로 축척 분모의 $1/2500$으로 계산합니다.
    ① $I = \frac{M}{2500}$
    ② $I = \frac{50000}{2500}$
    ③ $I = 20$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 그림과 같은 △ABC의 넓이는? (단, AB=4m, AC=5m)

  1. 5m2
  2. 10m2
  3. 15m2
  4. 20m2
(정답률: 53%)
  • 두 변의 길이와 그 끼인각을 알 때 삼각형의 넓이를 구하는 공식을 사용합니다.
    ① $S = \frac{1}{2}ab\sin\theta$
    ② $S = \frac{1}{2} \times 4 \times 5 \times \sin 30^{\circ}$
    ③ $S = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 인공위성을 이용한 범세계적 위치 결정의 체계로 정확히 위치를 알고 있는 위성에서 발사한 전파를 수신하여 관측점까지의 소요시간을 측정함으로써 관측점의 3차원 위치를 구하는 측량은?

  1. 전자파 거리 측량
  2. 광파 거리 측량
  3. GPS 측량
  4. 육분의 측량
(정답률: 86%)
  • 인공위성에서 발사한 전파의 수신 소요 시간을 측정하여 관측점의 3차원 위치(경도, 위도, 고도)를 결정하는 체계는 GPS 측량입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. GPS 시스템 오차 중 위성 시계 오차의 대략적인 범위로 옳은 것은?

  1. 0~1.5m
  2. 5~10m
  3. 10~30m
  4. 50~70m
(정답률: 63%)
  • GPS 위성 시계 오차는 원자시계를 사용함에도 불구하고 발생하는 미세한 오차로, 일반적으로 $0 \sim 1.5\text{m}$ 범위 내에서 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 노선 경계와 면적을 산출하여 보상 문제의 자료로 이용되는 측량은?

  1. 용지 측량
  2. 종ㆍ횡단 측량
  3. 시공 측량
  4. 평면 측량
(정답률: 47%)
  • 용지 측량은 도로, 철도 등의 노선 경계와 면적을 산출하여 토지 보상 및 용지 매수를 위한 기초 자료로 활용하는 측량입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 곡선 설치에서 교점(I.P.)까지의 추가 거리가 150.80m이고, 곡선 반지름(R)이 200m, 교각(I)가 56° 32‘ 이었을 때 곡선 종점(E.C.)까지의 추가거리는?

  1. 107.54m
  2. 197.34m
  3. 240.60m
  4. 275.36m
(정답률: 36%)
  • 곡선 종점(E.C.)까지의 거리는 교점(I.P.)까지의 거리에서 접선 길이(T.L)를 뺀 후 곡선 길이(L)를 더하여 산출합니다.
    ① [기본 공식] $E.C = (I.P - T.L) + L$
    ② [숫자 대입] $E.C = (150.80 - 200 \times \tan(56^{\circ}32' / 2)) + (56^{\circ}32' \times 200 \times 0.0174533)$
    ③ [최종 결과] $E.C = (150.80 - 107.54) + 197.34 = 240.60$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

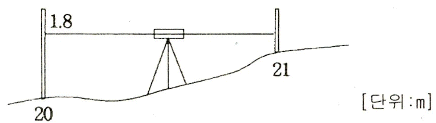

57. 등고선을 측정하기 위해 어느 한 곳에 레벨을 세우고 표고 20m 지점의 표척 읽음값이 1.8m 이었다. 21m 등고선을 구하려면 시준선의 표척 읽음값을 얼마로 하여야 하는가?

  1. 0.2m
  2. 0.8m
  3. 1.8m
  4. 2.9m
(정답률: 68%)
  • 표고가 높아지면 표척의 읽음값은 그만큼 작아집니다. 표고가 $20\text{m}$에서 $21\text{m}$로 $1\text{m}$ 상승했으므로, 읽음값은 $1\text{m}$만큼 감소해야 합니다.
    ① [기본 공식] $읽음값 = 기존 읽음값 - (목표 표고 - 기존 표고)$
    ② [숫자 대입] $읽음값 = 1.8 - (21 - 20)$
    ③ [최종 결과] $읽음값 = 0.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 체적을 계산하는 방법이 아닌 것은?

  1. 단면법
  2. 점고법
  3. 등고선법
  4. 도해 계산법
(정답률: 69%)
  • 토공량(체적) 계산 방법에는 단면법, 점고법, 등고선법, 평균단면법 등이 사용됩니다.

    오답 노트
    도해 계산법: 체적 계산을 위한 표준적인 방법이 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 세변의 길이가 3m, 4m, 5m인 삼각형의 면적은?

  1. 6m2
  2. 8m2
  3. 10m2
  4. 12m2
(정답률: 62%)
  • 세 변의 길이가 $3\text{m}, 4\text{m}, 5\text{m}$인 삼각형은 $3^2 + 4^2 = 5^2$를 만족하는 직각삼각형이므로, 밑변과 높이를 이용하여 면적을 구합니다.
    ① [기본 공식] $\text{Area} = \frac{1}{2} \times \text{base} \times \text{height}$
    ② [숫자 대입] $\text{Area} = \frac{1}{2} \times 3 \times 4$
    ③ [최종 결과] $\text{Area} = 6\text{m}^2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. GPS의 기본구성에서 3부문으로 나눌 때 이에 해당되지 않는 것은?

  1. 제어부문
  2. 우주부문
  3. 응용부문
  4. 사용자부문
(정답률: 63%)
  • GPS의 기본 구성은 위성으로 이루어진 우주부문, 지상 제어국으로 구성된 제어부문, 그리고 수신기를 사용하는 사용자부문의 3부문으로 나뉩니다.

    오답 노트
    응용부문: GPS 기본 구성 3부문에 해당하지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
