생산자동화산업기사 필기 기출문제복원 (2010-03-07)

생산자동화산업기사
(2010-03-07 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 밀링에서 상향절삭과 비교한 하향절삭 작업의 장점에 대한 설명이다. 틀린 것은?

  1. 표면거칠기가 좋다.
  2. 공구의 수명이 길다.
  3. 가공물 고정이 유리하다.
  4. 백 래시를 제거하지 않아도 된다.
(정답률: 77%)
  • 백 래시를 제거하지 않아도 된다는 것은 표면에 생긴 작은 돌기나 날카로운 부분을 따로 제거하지 않아도 된다는 것을 의미한다. 이는 작업 시간을 단축시키고 비용을 절감할 수 있는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 수기가공에서 수나사를 가공하는 공구는?

  1. 탭
  2. 리머
  3. 다이스
  4. 스크레이퍼
(정답률: 50%)
  • 다이스는 나사나 볼트 등의 외부나사를 가공할 때 사용하는 공구로, 나사의 외부를 정밀하게 가공할 수 있도록 도와줍니다. 따라서 수나사를 가공하는 데에도 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 보조 프로그램 호출시 사용되는 보조기능은?

  1. M00
  2. M01
  3. M98
  4. M99
(정답률: 34%)
  • 보조 프로그램 호출시 사용되는 보조기능은 M98이다. M98은 서브프로그램 호출 기능을 나타내며, 호출하려는 서브프로그램의 번호와 호출 후 돌아갈 위치를 지정할 수 있다. 따라서 M98을 사용하여 보조 프로그램을 호출하면, 호출된 서브프로그램을 실행한 후 다시 원래 위치로 돌아갈 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 주철과 같이 메짐이 있는 재료를 저속으로 절삭할 때 발생되는 일반적인 칩의 형태는?

  1. 전단형
  2. 경작형
  3. 균열형
  4. 유동형
(정답률: 36%)
  • 주철과 같은 메짐이 있는 재료는 경도가 높기 때문에 저속으로 절삭할 때는 칩이 깨어지는 현상이 발생합니다. 이러한 깨어짐은 칩의 형태가 균열형이 되도록 만듭니다. 따라서 정답은 "균열형"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 급속 귀환장치가 있는 기계는?

  1. 셰이퍼
  2. 지그보링머신
  3. 밀링
  4. 호빙머신
(정답률: 37%)
  • 급속 귀환장치는 셰이퍼에만 있습니다. 다른 기계들은 이동이나 위치 조정이 필요할 때 수동으로 조작해야 하지만, 셰이퍼는 급속 귀환장치를 통해 작업 위치를 빠르게 이동시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 보링 머신에서 가공이 가능한 방법이 아닌 것은?

  1. 드릴링
  2. 리밍
  3. 태핑
  4. 그라인딩
(정답률: 50%)
  • 그라인딩은 회전하는 연마 도구를 이용하여 물체의 표면을 연마하는 공정으로, 보링 머신에서는 회전하는 도구를 사용하지 않기 때문에 가공이 불가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 밀링 절삭작업에서 떨림(chattering)이 생기는 이유가 아닌 것은?

  1. 공작물의 길이가 짧을 때
  2. 바이트의 날끝이 불량할 때
  3. 절삭속도가 부적당할 때
  4. 공작물의 고정이 불량할 때
(정답률: 54%)
  • 공작물의 길이가 짧을 때는 충분한 진동이 발생하지 않기 때문에 떨림(chattering)이 생기지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 브로칭머신의 절삭공구인 브로치의 구조에 해당되지 않는 것은?

  1. 지루부
  2. 절삭부
  3. 안내부
  4. 경사부
(정답률: 16%)
  • 브로치는 지루부, 절삭부, 안내부로 구성되어 있으며, 경사부는 해당되지 않는다. 경사부는 브로치의 구성 요소가 아니며, 브로치의 절삭부와 안내부 사이에 위치하는 경사면을 의미한다. 경사면은 절삭부에서 안내부로 이동할 때 브로치의 진행 방향을 조절하는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 센터리스 연삭기에 대한 설명이다. 잘못 설명한 것은?

  1. 가공물을 연속적으로 가공하리가 곤란하다.
  2. 연삭 깊이는 거친 연삭의 경우 0.2mm 정도이다.
  3. 일반적으로 조정 숫돌은 연삭축에 대하여 경사시켜 가공한다.
  4. 가늘고 긴 공작물을 센터나 척으로 지지하지 않고 가공한다.
(정답률: 40%)
  • "가공물을 연속적으로 가공하리가 곤란하다."가 잘못 설명된 것이다. 센터리스 연삭기는 가공물을 연속적으로 가공할 수 있다.

    가공물을 연속적으로 가공하는 것이 곤란한 이유는 가공물의 길이가 일정 이상일 경우 가공 중에 휘어질 수 있기 때문이다. 이를 방지하기 위해 가공물을 센터나 척으로 지지하여 가공하는 것이 일반적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 회전하는 상자에 공작물과 숫돌입자, 공작액, 컴파운드 등을 함께 넣어 공작물이 입자와 충돌하는 동안에 그 표면의 요철()을 제거하여 매끈한 가공면을 얻는 것은?

  1. 숏피닝
  2. 수퍼피니싱
  3. 버니싱
  4. 배럴가공
(정답률: 36%)
  • 회전하는 상자에 공작물과 함께 넣은 입자들이 공작물의 표면을 충돌하면서 요철을 제거하여 매끈한 가공면을 얻는 공정을 배럴가공이라고 합니다. 다른 보기들은 각각 다른 가공 방법을 나타내는데, 숏피닝은 작업물의 길이를 줄이는 가공 방법, 수퍼피니싱은 매우 높은 정밀도를 요구하는 가공 방법, 버니싱은 광택을 내는 가공 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 각도 측정기인 오토 콜리메이터(auto-collimator)의 주요 부속품에 해당하지 않는 것은?

  1. 플리건 프리즘
  2. 변압기
  3. 펜터 프리즘
  4. 접촉식 프로브
(정답률: 20%)
  • 오토 콜리메이터는 광선을 사용하여 각도를 측정하는데, 접촉식 프로브는 광선이 아닌 물리적인 접촉을 사용하여 측정하는 부품이므로 주요 부속품에 해당하지 않습니다. 따라서 정답은 "접촉식 프로브"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 드라이버 사용 시 유의사항으로 맞지 않은 것은?

  1. 드라이버 날 끝이 홈의 폭과 길이가 같은 것을 사용한다.
  2. 드라이버 날 끝이 수평이어야 하며 둥글거나 빠진 것은 사용하지 않는다.
  3. 작은 공작물은 한손으로 잡고 사용한다.
  4. 전기 작업 시 금속 부분이 자루 밖으로 나와 있지 않은 절연된 자루를 사용한다.
(정답률: 50%)
  • 작은 공작물은 한손으로 잡고 사용한다는 것이 맞지 않습니다. 작은 공작물은 손에 미끄러질 가능성이 있으므로 양손으로 잡고 사용해야 합니다. 이유는 안전을 위해서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 직업병의 발생원인과 가장 관계가 먼 것은?

  1. 분진
  2. 유해가스
  3. 공장규모
  4. 소음
(정답률: 64%)
  • 직업병은 일하는 환경에서 발생하는 유해한 요인들로 인해 발생하는 것이기 때문에, "공장규모"와는 가장 관계가 먼 것입니다. 다른 보기들은 모두 일하는 환경에서 발생하는 유해한 요인들 중 하나이지만, 공장규모는 직업병의 발생과 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 윤활제의 구비조건이 될 수 없는 것은?

  1. 사용 상태에서 충분한 점도를 유지할 것
  2. 한계 윤활 상태에서 견딜 수 없는 유성이 있을 것
  3. 산화나 열에 대하여 안정성이 높을 것
  4. 화학적으로 불활성이며 깨끗하고 균질 할 것
(정답률: 62%)
  • 한계 윤활 상태에서 견딜 수 없는 유성이 있을 경우, 윤활제는 충분한 보호를 제공하지 못하고 기계 부품에 손상을 입힐 수 있기 때문에 구비조건이 될 수 없습니다. 이는 윤활제의 기능을 제대로 수행하지 못하게 되어 기계의 수명을 단축시키고 안전 문제를 야기할 수 있습니다. 따라서 윤활제는 한계 윤활 상태에서 견딜 수 있는 유성이 없는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 절삭저항의 3분력에 해당되지 않는 것은?

  1. 표면분력
  2. 주분력
  3. 이송분력
  4. 배분력
(정답률: 64%)
  • 절삭저항은 물체가 다른 물체와 접촉하여 움직이는 데 필요한 힘을 의미합니다. 이 중 3분력은 물체가 움직이는 방향과 수직인 방향으로 작용하는 힘을 말합니다. 따라서 "표면분력"은 물체가 움직이는 방향과 수직인 방향으로 작용하는 힘이 아니므로 절삭저항의 3분력에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 공기 마이크로미터의 장점에 대한 설명으로 잘못된 것은?

  1. 배율이 높다.
  2. 타원, 테이퍼, 편심 등의 측정을 간단히 할 수 있다.
  3. 내경 측정에 있어 정도가 높은 측정을 할 수 있다.
  4. 비교측정기가 아니기 때문에 마스터는 필요 없다.
(정답률: 60%)
  • "비교측정기가 아니기 때문에 마스터는 필요 없다."는 잘못된 설명입니다. 마이크로미터는 비교측정기가 아니기 때문에 측정 대상과 비교하여 측정하는 것이 아니라, 마이크로미터 자체가 측정값을 나타내기 때문에 마스터가 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 일감과 공구가 모두 회전하면서 절삭하는 공작기계는?

  1. 선반(Lathe)
  2. 밀링 머신(Milling machine)
  3. 드릴링 머신(Drilling machine)
  4. 원통 연삭기(Cylindrical grinding machine)
(정답률: 60%)
  • 일감과 공구가 모두 회전하는 공작기계 중에서는 원통 연삭기가 절삭 작업에 특화되어 있습니다. 원통 연삭기는 회전하는 원통형 작업물을 고정하고, 회전하는 연삭 도구를 이용하여 작업물의 표면을 절삭하여 정밀한 크기와 표면 마감을 만들어냅니다. 따라서 원통 연삭기는 회전하는 작업물의 절삭 작업에 적합한 공작기계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 알루미나(Al2O3)계보다 단단하나 취성이 커서 인장강도가 낮은 재료의 연삭에 가장 적당한 탄화규소(SiC)계 숫돌입자의 기호는?

  1. A
  2. C
  3. WA
  4. GC
(정답률: 19%)
  • 정답은 "C"입니다.

    알루미나 계열보다 단단하나 취성이 커서 인장강도가 낮은 재료는 강도는 높지 않지만 연마력이 높은 재료입니다. 이러한 특성을 가진 재료는 연삭에 적합하며, 탄화규소(SiC)는 이러한 특성을 가지고 있습니다. 따라서, 탄화규소(SiC)계 숫돌입자가 알루미나(Al2O3) 계열보다 적합한 재료입니다.

    따라서, 정답은 "C"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 버핑의 사용 목적이 아닌 것은?

  1. 공작물의 표면을 광택내기 위하여
  2. 공작물의 표면을 매끈하게 하기 위하여
  3. 정밀도를 요하는 가공보다 외관을 좋게 하기 위하여
  4. 폴리싱을 하기 전에 공작물 표면을 다듬질하기 위하여
(정답률: 39%)
  • 버핑은 공작물의 표면을 다듬질하기 위한 것이 아니라, 광택을 내거나 매끈하게 만들거나 외관을 좋게 하기 위한 것입니다. 따라서 "폴리싱을 하기 전에 공작물 표면을 다듬질하기 위하여"는 버핑의 사용 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 연삭가공의 특징으로 옳지 않은 것은?

  1. 경화된 강과 같은 단단한 재료를 가공할 수 있다.
  2. 가공물과 접촉하는 연삭점의 온도가 비교적 낮다.
  3. 정밀도가 높고 표면 거칠기가 우수한 다듬질 면을 얻을 수 있다.
  4. 숫돌 입자는 마모되면 탈락하고 새로운 입자가 생기는 자생작용이 있다.
(정답률: 54%)
  • "가공물과 접촉하는 연삭점의 온도가 비교적 낮다."가 옳지 않은 것은 연삭가공에서 연삭점과 가공물 사이의 마찰로 인해 발생하는 열로 인해 오히려 연삭점의 온도가 높아지기 때문이다. 따라서, 옳은 특징은 "경화된 강과 같은 단단한 재료를 가공할 수 있다.", "정밀도가 높고 표면 거칠기가 우수한 다듬질 면을 얻을 수 있다.", "숫돌 입자는 마모되면 탈락하고 새로운 입자가 생기는 자생작용이 있다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. 다음 중 억지 끼워 맞춤에 해당하는 것은?

  1. H7/g6
  2. H7/k6
  3. H7/m6
  4. H7/s6
(정답률: 54%)
  • 억지 끼워 맞춤은 강제로 상황을 만들어내어 맞추는 것을 의미합니다. 따라서 이 중에서 "H7/s6"은 다른 보기들과는 달리 강제로 맞춰진 것으로, 억지 끼워 맞춤에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같이 도면의 일부를 도시하는 것으로 충분한 경우 필요부분 만 나타내는 투상도의 명칭은?

  1. 국부 투상도
  2. 부분 투상도
  3. 회전 투상도
  4. 부분 확대도
(정답률: 50%)
  • 도면의 일부를 충분히 나타내는 경우에 사용하는 투상도를 부분 투상도라고 합니다. 이는 전체를 나타내는 것이 아니라 필요한 부분만을 강조하여 나타내는 것이기 때문입니다. 따라서 이 문제에서도 도면의 일부만을 나타내는 것으로 충분하기 때문에 부분 투상도가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

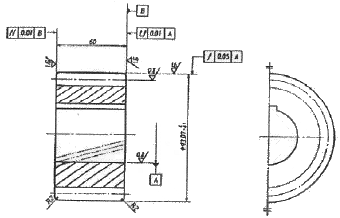

23. 그림은 어느 기어를 도시한 것인가?

  1. 스퍼 기어
  2. 헬리컬 기어
  3. 직선베벨 기어
  4. 웜 기어
(정답률: 50%)
  • 그림에서 보이는 기어는 헬리컬 기어입니다. 이유는 기어의 치혼면이 나선형으로 되어 있기 때문입니다. 스퍼 기어는 치혼면이 평평하고 직선벨 기어는 치혼면이 직선형이며, 웜 기어는 한쪽이 나선형이고 다른 한쪽이 원형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 기하공차의 도시 방법에서 위치도를 나타내는 것은?

(정답률: 69%)
  • 기하공차의 도시 방법에서 위치도는 등차수열의 일반항을 이용하여 각 항의 위치를 나타내는 그래프이다. ""는 등차수열의 일반항인 "a + (n-1)d"를 나타내며, 여기서 "a"는 초항, "d"는 공차, "n"은 항의 위치를 나타낸다. 따라서 ""는 위치도에서 각 항의 위치를 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

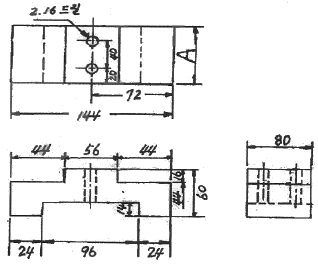

25. 다음 도면에서 A의 길이는 얼마인가?

  1. 60
  2. 80
  3. 72
  4. 96
(정답률: 77%)
  • A의 길이는 직각삼각형에서 빗변의 길이이므로, A의 길이는 √(52²+72²) = √(25+49) × 10 = √74 × 10 ≈ 8.6 × 10 ≈ 86 이다. 따라서, 가장 가까운 정답은 "80" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림과 같은 표면의 결 표시기호에서 M이 뜻하는 것은?

  1. 가공으로 생긴 선이 투상면에 직각 또는 평행
  2. 가공으로 생긴 선이 거의 등심원
  3. 가공으로 생긴 선이 두 방향으로 교차
  4. 가공으로 생긴 선이 여러 방향으로 교차 또는 무 방향
(정답률: 62%)
  • M은 "가공으로 생긴 선이 여러 방향으로 교차 또는 무 방향"을 뜻한다. 이유는 결 표시기호는 일반적으로 금속 가공 공정에서 생기는 결함을 나타내는데, 이러한 결함은 가공 과정에서 생긴 선이 여러 방향으로 교차하거나 무 방향으로 생기기 때문이다. 따라서 M은 이러한 결함을 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 도면에 표시된 재료기호가 “SF390A”로 되었을 때 “390”이 뜻하는 것은?

  1. 재질 표시
  2. 탄소 함유량
  3. 최저 인장 강도
  4. 제품명 또는 규격명 표시
(정답률: 50%)
  • "SF390A"에서 "390"은 최저 인장 강도를 나타냅니다. 이는 재료가 얼마나 많은 힘을 견딜 수 있는지를 나타내는 지표입니다. 따라서 이 재료는 최소 390MPa의 인장 강도를 가지고 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 ( ) 안에 적절한 것은?

  1. 5mm
  2. 10mm
  3. 15mm
  4. 20mm
(정답률: 14%)
  • 이미지에서 두 개의 작은 사각형이 큰 사각형의 가로와 세로를 각각 5mm, 4개의 작은 사각형이 큰 사각형의 가로와 세로를 각각 10mm, 6개의 작은 사각형이 큰 사각형의 가로와 세로를 각각 15mm 차지하고 있습니다. 따라서 8개의 작은 사각형이 큰 사각형의 가로와 세로를 각각 20mm 차지하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 물체의 보이지 않는 부분의 모양을 표시하는 선은?

  1. 외형선
  2. 숨은선
  3. 중심선
  4. 파단선
(정답률: 75%)
  • 숨은선은 물체의 내부 구조나 보이지 않는 부분의 모양을 표시하는 선으로, 외형선과는 달리 실선이 아닌 점선으로 표시됩니다. 따라서 물체의 외형만을 나타내는 외형선과는 구분되며, 제품 설계나 제조 과정에서 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 볼 베어링의 도시 기호에서 복렬 자동 조심 볼 베어링에 해당하는 것은?

(정답률: 67%)
  • 복렬 자동 조심 볼 베어링은 내부에 두 개의 볼을 가지고 있으며, 이 볼들이 서로 90도 각도로 위치하여 베어링의 하중을 분산시키는 구조를 가지고 있습니다. 이러한 구조 때문에 복렬 자동 조심 볼 베어링은 높은 하중과 회전 속도에도 높은 정밀도와 안정성을 유지할 수 있습니다. 따라서 볼 베어링의 도시 기호에서 ""는 복렬 자동 조심 볼 베어링을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 축의 지름이 20mm, 단면의 굽힘응력이 400N/mm2일 때 축의 최대 굽힘모멘트는 약 몇 Nㆍm인가?

  1. 124
  2. 224
  3. 284
  4. 314
(정답률: 40%)
  • 답은 "314"이다.

    축의 지름이 20mm이므로 반지름은 10mm이다. 단면의 굽힘응력이 400N/mm2이므로, 굽힘모멘트 M은 다음과 같다.

    M = (π/32) × σ × d3
    = (π/32) × 400 × 203
    ≈ 314,159 Nㆍm

    따라서, 축의 최대 굽힘모멘트는 약 314 Nㆍm이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 아래 그림과 같은 이등변 삼각형의 넓이를 구하면 얼마인가?

  1. 10cm2
  2. 12cm2
  3. 18cm2
  4. 24cm2
(정답률: 36%)
  • 이등변 삼각형의 넓이는 밑변과 높이의 곱을 2로 나눈 것과 같습니다. 이 삼각형에서 밑변은 6cm이고, 높이는 4cm입니다. 따라서 넓이는 (6 × 4) ÷ 2 = 12cm2입니다. 따라서 정답은 "12cm2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같이 회전 중심에서부터 100mm의 길이를 가진 막대 끝단 중심에서 회전중심 방향으로 100kgf의 힘이 작용하고 있을 때 발생되는 모멘트(kgfㆍmm)는?

  1. 0
  2. 1
  3. 100
  4. 10000
(정답률: 47%)
  • 회전 중심에서 막대 끝단까지의 거리가 100mm이므로, 힘의 지점에서 회전 중심까지의 거리는 100mm이다. 따라서 모멘트는 100kgf × 100mm = 10000kgfㆍmm이다. 하지만 문제에서 묻는 것은 발생되는 모멘트이므로, 회전 중심에서 막대 끝단까지의 거리와 힘의 지점에서 회전 중심까지의 거리가 같아서 모멘트가 발생하지 않는다. 따라서 정답은 "0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 유압실린더는 무슨 원리를 이용한 것인가?

  1. 샤를의 법칙
  2. 베르누이의 법칙
  3. 파스칼의 원리
  4. 이베의 원리
(정답률: 70%)
  • 유압실린더는 파스칼의 원리를 이용한 것입니다. 파스칼의 원리는 압력이 일정하게 전달된다는 원리로, 작은 압력이 큰 면적에 가해지면 큰 압력이 작은 면적에 전달됩니다. 이 원리를 이용하여 유압실린더는 작은 압력으로 큰 힘을 발생시킬 수 있습니다. 유압실린더는 유압압력을 이용하여 피스톤을 움직여 작동하며, 이때 작은 압력으로 발생한 유압압력이 큰 힘으로 변환되어 작업을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. MKS 단위계와 CGS 단위계에서 모두 동일하게 사용되는 단위는?

  1. s
  2. kg
  3. m
  4. ft
(정답률: 30%)
  • 정답은 "s"입니다. "s"는 시간을 나타내는 단위로, MKS 단위계와 CGS 단위계 모두에서 사용됩니다. 이는 물리학에서 시간이 모든 계산에 필수적인 요소이기 때문입니다. "kg"는 질량, "m"은 길이, "ft"는 피트(길이)를 나타내는 단위이며, MKS 단위계와 CGS 단위계에서 각각 다른 크기를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 1kWh의 일량을 바르게 표현 한 것은?

  1. 1kW의 동력을 30분 사용했을 때의 일량
  2. 1kW의 동력을 60분 사용했을 때의 일량
  3. 1kW의 동력을 90분 사용햇을 때의 일량
  4. 1kW의 동력을 120분 사용했을 때의 일량
(정답률: 69%)
  • 1kWh는 1kW의 동력을 60분 동안 사용한 양을 나타내는 단위이다. 따라서, "1kW의 동력을 60분 사용했을 때의 일량"이 정답이다. 다른 보기들은 시간이 다르기 때문에 1kWh를 나타내는 단위가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 기계의 구성 부품에 노치나 구멍처럼 단면의 형상이 변화하는 곳에서 응력분포 상태가 불규칙해지며 국부적으로 증가되는 현상은?

  1. 응력집중현상
  2. 크리프현상
  3. 좌굴현상
  4. 피로현상
(정답률: 57%)
  • 응력집중현상은 부품의 단면이나 구조가 변화하는 곳에서 응력이 집중되어 국부적으로 증가되는 현상을 말합니다. 이는 부품의 내구성을 감소시키고 결함을 유발할 수 있으므로, 설계나 제조 과정에서 이를 고려하여 대응해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 저항 값이 R인 전구에 전압이 V인 전지를 연결하였을 때 이 직류회로에 흐르는 전류는?

  1. VR
  2. RV2
(정답률: 70%)
  • 저항 값이 R인 전구에 전압이 V인 전지를 연결하면 전류는 V/R이 된다. 이는 오움의 법칙에 따라 전압과 저항의 비율이 전류를 결정하기 때문이다. 따라서 정답은 "V/R"이다. ""은 전류를 나타내는 기호로, V/R을 나타내는 것이다. ""은 전력을 나타내는 기호로, V^2/R을 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 물체의 운동속도가 시간이 흘러도 변함이 없는 운동은?

  1. 난류 운동
  2. 변속 운동
  3. 등속 운동
  4. 각 가속도운동
(정답률: 70%)
  • 등속 운동은 물체가 일정한 속도로 운동하는 것을 말합니다. 이러한 운동에서는 시간이 흘러도 물체의 속도가 변하지 않기 때문에 운동속도가 일정합니다. 따라서 정답은 "등속 운동"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 저항의 역수를 나타내는 것은?

  1. 컨덕턴스
  2. 도전율
  3. 저항율
  4. 인덕턴스
(정답률: 44%)
  • 저항의 역수를 나타내는 것은 "컨덕턴스"이다. 저항은 전기가 흐르는데 어려움을 뜻하므로, 전류가 흐르기 쉬운 정도를 나타내는 것이 컨덕턴스이다. 따라서 저항의 역수인 컨덕턴스는 전류가 흐르기 쉬운 정도를 나타내는 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

41. 다음 그림은 계의 입ㆍ출력 관계를 나타내는 블록선도이다. 여기서 전달함수 G1=2, G2=3일 때 계 전체의 전달함수는?

  1. 1
  2. 2
  3. 5
  4. 6
(정답률: 50%)
  • 전달함수는 입력과 출력의 비율을 나타내는 것이므로, G1과 G2를 곱한 값인 2*3=6이 전체 계의 전달함수가 된다. 따라서 정답은 "6"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 백분율 최대 오버슈트(%)는?

  1. 최종희망값 × 최소오버슈트 × 100
  2. 최종희망값 × 최대오버슈트 × 100
(정답률: 50%)
  • 백분율 최대 오버슈트(%)는 최종희망값 × 최대오버슈트 × 100으로 계산됩니다. 이는 최종희망값에서 최대로 벗어날 수 있는 정도를 백분율로 나타낸 것입니다. 따라서 보기 중에서 ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. NC 기계의 동력전달 방법으로 서보모터와 불나사 축을 직접 연결하여 연결부위의 백래쉬 발생을 방지시키는 기계요소로 가장 적합한 것은?

  1. 기어
  2. 타이밍벨트
  3. 인코더
  4. 커플링
(정답률: 60%)
  • 커플링은 서보모터와 불나사 축을 직접 연결하여 백래쉬 발생을 방지시키는 기계요소입니다. 기어나 타이밍벨트는 연결부위에서 백래쉬가 발생할 가능성이 있고, 인코더는 동력전달에 직접적인 역할을 하지 않기 때문에 가장 적합하지 않습니다. 따라서 커플링이 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 제어계가 안정하려면 특정 방정식의 근이 아래그림과 같은 s-평면에서 어느 곳에 위치하여야 하는가?

  1. (가), (나)
  2. (나), (라)
  3. (다), (라)
  4. (가), (다)
(정답률: 42%)
  • 제어계가 안정하려면 모든 근이 s-평면의 좌측 반평면에 위치해야 한다. 따라서 위 그림에서는 근이 모두 좌측 반평면에 위치하므로 정답은 "(다), (라)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

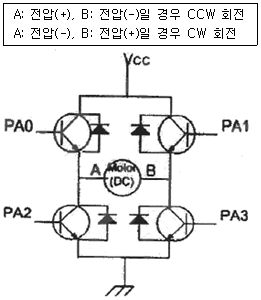

45. 마이크로프로세서의 4비트 출력포트 P는 아래 그림의 PA0~PA3의 단자와 연결되어 있다. DC모터가 주어진 동작 조건과 같이 작동할 때 시계방향(CW)으로 모터가 회전하기 위한 출력포트 P의 값은?

  1. 6H
  2. 9H
  3. 5H
  4. AH
(정답률: 29%)
  • DC모터가 시계방향으로 회전하기 위해서는 PA0와 PA3이 HIGH, PA1와 PA2가 LOW가 되어야 한다. 이를 이진수로 나타내면 0110이므로, 출력포트 P의 값은 6H가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 어큐뮬레이터(accumulator)의 용도로 틀린 것은?

  1. 에너지 축적용
  2. 펌프 맥동 흡수용
  3. 충격 압력의 완충용
  4. 오일 중 공기나 이물질 분리용
(정답률: 54%)
  • 오일 중 공기나 이물질 분리용은 어큐뮬레이터의 용도가 아닙니다. 어큐뮬레이터는 에너지 축적용, 펌프 맥동 흡수용, 충격 압력의 완충용 등의 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 제어계의 제어량에 따른 분류 중 위치 또는 각도와 같은 제어량을 제어하는 장치는 어떤 제어에 해당하는가?

  1. 서보기구제어
  2. 프로세스제어
  3. 자동조정
  4. 공정제어
(정답률: 83%)
  • 위치나 각도와 같은 제어량을 제어하는 장치는 "서보기구제어"에 해당한다. 이는 서보모터와 같은 기구를 사용하여 움직임을 제어하는 것으로, 위치나 각도와 같은 제어량을 정확하게 제어할 수 있다는 특징이 있다. 반면에, "프로세스제어"는 화학공정이나 제조공정과 같은 공정 자체를 제어하는 것이며, "자동조정"은 제어 시스템의 파라미터를 자동으로 조정하는 것을 의미한다. "공정제어"는 제조 공정 전반을 제어하는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 자동차 운전시 운전자는 자동차의 가속을 위해서 엑셀레이터(Accelerator0 페달(pedal)을 사용하는데 이때 페달(pedal)의 각도를 검출하기 위한 신호전달 과정으로서 가장 적합한 것은?

  1. 페달-엔코더-D/A컨버터-CPU
  2. 페달-엔코더-A/D컨버터-CPU
  3. 페달-A/D컨버터-포텐쇼미터-CPU
  4. 페달-포텐쇼미터-A/D컨버터-CPU
(정답률: 19%)
  • 페달의 각도는 아날로그 신호로 전달되기 때문에 A/D 컨버터가 필요하다. 또한, 포텐쇼미터는 페달의 각도를 측정하는데 사용되므로, 포텐쇼미터와 A/D 컨버터가 연결되어야 한다. 마지막으로, CPU는 A/D 컨버터로부터 디지털 신호를 받아들이고 이를 처리하기 때문에, 페달-포텐쇼미터-A/D컨버터-CPU가 가장 적합한 신호전달 과정이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. PLC의 DIO(Digital Input Output) 장치에 인터페이스 하기에 적절치 못한 소자는?

  1. 토글 스위치
  2. 광전 스위치
  3. 포텐쇼 미터
  4. 근접 센서
(정답률: 43%)
  • PLC의 DIO 장치는 디지털 신호를 처리하는데 적합한 장치이므로, 포텐쇼 미터와 같은 아날로그 신호를 처리하는 소자는 적절치 못하다. 따라서 정답은 "포텐쇼 미터"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 유압실린더의 지지형식에서 실린더 요동형이 아닌 것은?

  1. 헤드축 트러니언형
  2. 로드측 플랜지형
  3. 더블 크레비스형
  4. 로드측 트러니언형
(정답률: 40%)
  • 로드측 플랜지형은 유압실린더의 로드측에 플랜지를 부착하여 지지하는 형식으로, 실린더 요동형이 아닌 지지형식 중 하나입니다. 이 형식은 로드측에 부착된 플랜지로 인해 실린더의 안정성이 높아지며, 로드측의 하중을 균등하게 분산시킬 수 있어서 사용 범위가 넓습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 시퀀스 제어와 비교하여 피드백 제어에서만 필요한 장치는?

  1. 구동장치
  2. 제어장치
  3. 입출력 비교장치
  4. 입력장치
(정답률: 70%)
  • 시퀀스 제어는 일련의 동작을 순차적으로 수행하는 것이므로 구동장치와 제어장치가 필요합니다. 하지만 피드백 제어는 입력값에 따라 동작을 조절하는 것이므로 입력장치와 입출력 비교장치가 필요합니다. 따라서 정답은 "입출력 비교장치"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 되먹임 제어계의 안정도와 가장 관련되는 것은?

  1. 효율
  2. 이득여유
  3. 역율
  4. 시간특성
(정답률: 38%)
  • 되먹임 제어계의 안정도와 가장 관련된 것은 "이득여유"이다. 이득여유란, 제어계의 출력이 입력에 대해 얼마나 큰 이득을 가지는지를 나타내는 값으로, 이 값이 클수록 제어계는 안정적이다. 이득여유가 작으면 제어계는 입력 신호의 변화에 민감하게 반응하여 불안정해지기 쉽다. 따라서, 되먹임 제어계의 안정도를 높이기 위해서는 이득여유를 크게 유지하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 블록선도에서 전달함수 G(s)[C/R]의 값은?

  1. 8/5
  2. 12/5
  3. 18/5
  4. 28/5
(정답률: 24%)
  • 전달함수 G(s)[C/R]은 출력 C와 입력 R의 비율을 나타내는 것이므로, 출력 블록에서 C 블록의 값과 입력 블록에서 R 블록의 값의 비율을 구하면 된다.

    C 블록의 값은 4s/(s+2)이고, R 블록의 값은 2/s이다. 따라서 C/R의 값은 (4s/(s+2)) / (2/s) = 2s^2 / (s^2 + 2s) 이다.

    이를 유리화하면 2s^2 / (s(s+2)) = 2s / (s+2) 이므로, 전달함수 G(s)[C/R]의 값은 2s / (s+2)이다.

    s=3일 때, G(s)[C/R]의 값은 6/5이다. s=4일 때, G(s)[C/R]의 값은 8/6 = 4/3이다. 따라서 s=3과 s=4 사이에서 G(s)[C/R]의 값이 28/5이 되는 것을 알 수 있다.

    따라서 정답은 "28/5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 자동제어계를 생산 공정이나 기계장치 등에 이용하였을 때의 장점이 아닌 것은?

  1. 생산속도를 증가시킨다.
  2. 제품의 품질이 균일화 되고 향상되어 불량품이 감소한다.
  3. 생산설비의 수명이 단축된다.
  4. 노동조건이 향상된다.
(정답률: 67%)
  • 자동제어계를 이용하면 생산속도를 증가시키고 제품의 품질을 균일화시켜 불량품을 감소시킬 수 있으며, 노동조건을 향상시킬 수 있습니다. 그러나 생산설비의 수명은 단축될 수 있습니다. 이는 자동제어계를 도입하면 기존의 수동적인 운전 방식에서 자동적인 운전 방식으로 변경되어 생산설비에 부하가 더 많이 가해지기 때문입니다. 따라서 적절한 유지보수와 관리가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 역류를 방지 하고자 하는 경우에 사용하는 밸브로서 유체를 한쪽 방향으로만 흐르게 하고 다른 한쪽방향으로는 흐르지 않게 하는 기능을 가진 밸브는?

  1. 셔틀밸브
  2. 2압 밸브(AND밸브)
  3. 급속 배기 밸브
  4. 체크 밸브
(정답률: 74%)
  • 체크 밸브는 유체가 한쪽 방향으로만 흐르도록 하고, 반대 방향으로는 흐르지 않도록 하는 밸브입니다. 이는 역류를 방지하기 위해 사용됩니다. 다른 보기인 셔틀밸브, 2압 밸브(AND밸브), 급속 배기 밸브는 역류를 방지하는 기능을 가지고 있지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 1차 지연요소 의 보드선도를 그릴 때 실제이득 곡선과 점근선과의 최대오차(dB)는?

  1. 1
  2. 3
  3. 6
  4. 9
(정답률: 57%)
  • 정답은 "3"입니다.

    이유는 1차 지연요소의 전달함수는 다음과 같습니다.

    H(s) = e^(-T*s)

    여기서 T는 지연시간을 나타내며, s는 라플라스 변환 변수입니다.

    이 함수의 절대값은 1보다 작으므로, 이득 곡선은 점차 감소하며 점근선에 수렴합니다.

    따라서 최대 오차는 점근선과 이득 곡선의 차이 중 가장 큰 값이 됩니다.

    이 차이는 20log10(1/e) = 20log10(e^-1) = -20log10(e) dB입니다.

    e는 자연상수로 약 2.71828입니다.

    따라서 최대 오차는 약 8.686 dB이며, 가장 가까운 정답은 9입니다.

    하지만, 문제에서는 최대 오차를 dB로 표시하라고 하지 않았으므로, 단위를 제외한 값인 8.686을 가장 가까운 정수로 반올림하여 9가 아닌 3이 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 제어용 각종 기기 중에서 주 회로의 단락사고 등에 의한 과전류로부터 회로를 보호하는 장치로 사용되는 것은?

  1. 카운터
  2. 타이머
  3. 배선용 차단기
  4. 릴레이
(정답률: 75%)
  • 배선용 차단기는 주 회로의 단락사고 등에 의한 과전류로부터 회로를 보호하는 장치로 사용됩니다. 이는 전기적인 문제가 발생할 경우 회로를 차단하여 안전을 보장하기 위함입니다. 따라서, 제어용 각종 기기 중에서 주 회로의 보호를 위해 배선용 차단기가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 제어기 중 제어 속도가 가장 느린 제어기는?

  1. 비례(P) 제어기
  2. 미분(D) 제어기
  3. 적분(I) 제어기
  4. 비례-미분(PD) 제어기
(정답률: 31%)
  • 적분(I) 제어기는 이전까지의 오차를 누적하여 계산하기 때문에 시간이 지날수록 제어 속도가 느려집니다. 따라서, 제어 속도가 가장 느린 제어기는 적분(I) 제어기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 공압의 특징에 대한 설명으로 잘못 된 것은?

  1. 무단변속이 가능하다.
  2. 작업속도가 빠르다.
  3. 에너지를 축적하는데 용이하다.
  4. 정확한 위치결정 및 중간정지에 우수하다.
(정답률: 62%)
  • 정확한 위치결정 및 중간정지에 우수하다는 설명이 잘못되었다. 공압은 일반적으로 정확한 위치 결정 및 중간 정지에는 취약하며, 이를 보완하기 위해 보통 위치 제어 장치를 추가로 사용한다. 이유는 공압 시스템에서는 압력 변화에 따라 움직이는 실린더나 모터 등의 부품들이 있기 때문이다. 따라서 정확한 위치 결정이나 중간 정지를 위해서는 위치 제어 장치를 사용하여 압력을 조절해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 응답이 최초로 희망 값의 50[%]에 도달하는데 필요한 시간을 무엇이라 하는가?

  1. 상승시간
  2. 응답시간
  3. 지연시간
  4. 정정시간
(정답률: 36%)
  • 응답이 최초로 희망 값의 50[%]에 도달하는데 필요한 시간을 지연시간이라고 한다. 이는 입력 신호가 들어온 후 출력 신호가 변화하기까지의 시간을 의미하는데, 이 경우에는 희망 값이 변화한 후 출력 신호가 변화하기까지의 시간을 의미한다. 따라서 지연시간이라고 부른다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. 센서의 신호변환에서 8개의 2진 신호를 가지고 0~10[V]의 아날로그 신호를 디지털로 변환할 때 아날로그 신호의 최소범위는 약 얼마인가?

  1. 0.027[V]
  2. 0.039[V]
  3. 0.052[V]
  4. 0.068[V]
(정답률: 50%)
  • 8개의 2진 신호를 가지고 나타낼 수 있는 경우의 수는 2^8 = 256가지이다. 이를 0~10[V] 범위에 매핑하면, 각 경우의 수는 10/256 = 0.039[V]의 범위를 가지게 된다. 따라서, 아날로그 신호의 최소범위는 0.039[V]이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 그림의 회로 명칭은?

  1. 반가산기
  2. 반감산기
  3. 전가산기
  4. 전감산기
(정답률: 알수없음)
  • 이 회로는 반가산기이다. 반가산기는 두 개의 입력(A, B)과 두 입력의 합(S)과 자리올림(C)을 출력하는 논리 회로이다. 이 회로에서는 XOR 게이트와 AND 게이트가 사용되었는데, XOR 게이트는 입력이 다를 때 1을 출력하고 같을 때 0을 출력하며, AND 게이트는 입력이 모두 1일 때 1을 출력하고 그 외에는 0을 출력한다. 따라서, A와 B를 XOR 게이트에 연결하여 S를 출력하고, A와 B를 AND 게이트에 연결하여 C를 출력한다. 이렇게 출력된 S와 C를 다음 단계의 반가산기나 전가산기의 입력으로 사용할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 100μF 커패시스턴스 양단의 전압이 V=50sin(100t)[V]인 커패시턴스만의 회로에 흐르는 전류(A)는?

  1. 0.5sin(100t-90°)
  2. 0.5sin(100t)
  3. 2cos(100t-90°)
  4. 2cos(100t)
(정답률: 28%)
  • 커패시턴스 C에서 전류 I는 I=C(dV/dt)이므로, V=50sin(100t)를 미분하면 dV/dt=5000cos(100t)가 된다. 따라서, I=C(dV/dt)=100μF×5000cos(100t)=0.5sin(100t-90°)가 된다. 이는 코사인 함수를 사인 함수로 변환한 것으로, 전류와 전압 사이에 90도의 위상차가 있음을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 일반적으로 요구되는 절삭공구의 구비조건이 아닌 것은?

  1. 고온경도
  2. 내마모성
  3. 취성
  4. 강인성
(정답률: 36%)
  • 취성은 절삭공구의 구비조건이 아닙니다. 취성은 금속이나 합금이 공기 중에서 산화되는 경향을 나타내는 성질로, 절삭공구의 성능과는 직접적인 연관이 없습니다. 따라서 절삭공구의 구비조건으로는 고온경도, 내마모성, 강인성 등이 요구됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 컴퓨터에서 2의 보수를 사용하지 않는 경우는?

  1. 뺄셈 연산
  2. 나누셈 연산
  3. 곱셈 연산
  4. 음수 표현
(정답률: 46%)
  • 2의 보수는 음수를 표현하기 위한 방법 중 하나로, 뺄셈 연산을 덧셈 연산으로 바꾸어 계산할 수 있게 해줍니다. 따라서 뺄셈 연산을 사용하지 않는 경우에도 2의 보수를 사용할 필요가 없습니다. 나누셈 연산과 음수 표현은 2의 보수를 사용하지 않아도 가능합니다. 하지만 곱셈 연산은 2의 보수를 사용하지 않으면 복잡한 계산이 필요하므로, 2의 보수를 사용하는 것이 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 스테핑모터의 회전각을 제어할 때 사용하는 것은?

  1. 전압
  2. 전류
  3. 펄스수
  4. 계차
(정답률: 75%)
  • 스테핑모터는 일정한 각도만큼 회전하는 모터로, 이를 제어하기 위해서는 일정한 펄스수를 입력해야 합니다. 펄스수란 일정한 시간 간격으로 발생하는 펄스의 수를 의미하며, 스테핑모터의 회전각도는 입력된 펄스수에 따라 결정됩니다. 따라서 스테핑모터의 회전각을 제어할 때 사용하는 것은 "펄스수"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 실효값 100[V], 주파수 60[Hz]인 정현파 교류 전압의 최대값은?

  1. 100√2
  2. 100/√2
  3. 60√2
  4. 60/√2
(정답률: 알수없음)
  • 정현파 교류 전압의 최대값은 피크값이다. 따라서, 주어진 실효값을 피크값으로 변환하기 위해서는 √2를 곱해야 한다. 따라서, 100[V] x √2 = 100√2[V]가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 아래 보기와 같은 기계제작 공정이 필요 할 경우 올바른 작업 순서는?

  1. ①→②→③→④→⑤
  2. ②→①→③→⑤→④
  3. ②→①→④→③→⑤
  4. ④→②→①→③→⑤
(정답률: 55%)
  • ②→①→③→⑤→④ 순서가 올바른 이유는 다음과 같다.

    ①: 먼저 원료를 절단하는 작업이 필요하다. 따라서 절단기로 원료를 절단하는 작업이 가장 먼저 이루어져야 한다.

    ②: 다음으로, 절단된 원료를 가공하는 작업이 필요하다. 따라서 가공기로 가공하는 작업이 두 번째로 이루어져야 한다.

    ③: 가공된 제품을 조립하는 작업이 필요하다. 따라서 조립기로 조립하는 작업이 세 번째로 이루어져야 한다.

    ⑤: 마지막으로, 조립된 제품을 검사하는 작업이 필요하다. 따라서 검사기로 검사하는 작업이 마지막으로 이루어져야 한다.

    ④: 마지막으로, 검사된 제품을 포장하는 작업이 필요하다. 따라서 포장기로 포장하는 작업이 네 번째로 이루어져야 한다.

    따라서 올바른 작업 순서는 ②→①→③→⑤→④ 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 서보모터가 갖추어야 할 조건으로 거리가 먼 것은?

  1. 고속 운전에 견딜 것
  2. 고 빈도의 가감속 운전에 견딜 것
  3. 출력이 우수하고 과부하에 견딜 것
  4. 제어 장치 없이 단독 운전이 가능할 것
(정답률: 72%)
  • 서보모터는 제어 장치 없이 단독 운전이 가능해야 합니다. 이는 서보모터가 자체적으로 위치 제어를 할 수 있어야 하기 때문입니다. 따라서 서보모터는 내부적으로 위치센서와 제어회로를 갖추고 있어야 하며, 이를 통해 제어 장치 없이도 정확한 위치 제어가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 저항 40[Ω]과 인덕턴스 30[Ω]이 직렬로 연결된 정현파 교류 회로에서 합성 임피던스 Z[Ω]로 맞는 것은?

  1. 30
  2. 40
  3. 50
  4. 70
(정답률: 25%)
  • 직렬 연결된 회로에서 합성 임피던스는 각각의 임피던스의 합과 같습니다. 따라서 Z = 40 + 30 = 70[Ω]이 됩니다. 따라서 정답은 "70"이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 2신수 0101101를 그레이 코드로 변환하면?

  1. 0111011
  2. 1010010
  3. 0110110
  4. 0101101
(정답률: 17%)
  • 그레이 코드는 이진수에서 한 비트만 바뀌는 패턴을 가지는 코드이다. 따라서 0101101을 그레이 코드로 변환하려면 첫 번째 비트부터 차례대로 변환해보면 된다.

    - 첫 번째 비트는 그대로 복사한다. (0)
    - 두 번째 비트는 첫 번째 비트와 XOR 연산을 수행한다. (1 XOR 0 = 1)
    - 세 번째 비트는 두 번째 비트와 XOR 연산을 수행한다. (0 XOR 1 = 1)
    - 네 번째 비트는 세 번째 비트와 XOR 연산을 수행한다. (1 XOR 1 = 0)
    - 다섯 번째 비트는 네 번째 비트와 XOR 연산을 수행한다. (1 XOR 0 = 1)
    - 여섯 번째 비트는 다섯 번째 비트와 XOR 연산을 수행한다. (0 XOR 1 = 1)
    - 일곱 번째 비트는 여섯 번째 비트와 XOR 연산을 수행한다. (1 XOR 1 = 0)

    따라서 0101101의 그레이 코드는 0111011이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 고주파 발진형 근접 스위치의 장점이 아닌 것은?

  1. 비접촉으로 응답 속도가 빠르다.
  2. 수명이 반영구적이다.
  3. 내부가 밀봉되어 내환경성이 좋다.
  4. 5m 이상의 먼 거리의 물체도 감지할 수 있다.
(정답률: 50%)
  • 고주파 발진형 근접 스위치는 비접촉으로 작동하기 때문에 응답 속도가 빠르고, 내부가 밀봉되어 내환경성이 좋으며, 수명이 반영구적이라는 장점이 있습니다. 하지만 5m 이상의 먼 거리의 물체를 감지할 수 없다는 것은 단점입니다. 이는 고주파 발진형 근접 스위치의 원리상 한계로 인해 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 서로 다른 금속 A, B 양끝을 접합하고, 양접점 간에 온도차를 부여하여 열전쌍 물질을 만든다. 다음 중 열전쌍원리를 이용해서 만든 센서는?

  1. 변위센서
  2. 자기센서
  3. 온도센서
  4. 광센서
(정답률: 75%)
  • 열전쌍은 온도 변화에 따라 발생하는 전위차를 이용하여 온도를 측정하는 센서이다. 따라서 열전쌍원리를 이용해서 만든 센서는 "온도센서"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 200[V], 10[W] 정격인 전열기를 100[V]에 연결할 때 소비되는 전력[W]은?

  1. 2.5
  2. 5
  3. 10
  4. 20
(정답률: 50%)
  • 전력은 전압과 전류의 곱으로 계산됩니다. 전압이 100[V]에서 200[V]로 두 배가 되었으므로, 전류는 절반이 되어야 합니다. 따라서 전력은 10[W]의 절반인 5[W]가 됩니다. 하지만 문제에서는 소비되는 전력을 물어보고 있으므로, 5[W]를 2로 나누어 2.5[W]가 소비되는 전력입니다. 따라서 정답은 "2.5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 2진수 (01011)2의 2의 보수는?

  1. 11111
  2. 11010
  3. 10101
  4. 10100
(정답률: 53%)
  • 2진수의 2의 보수는 해당 수의 모든 비트를 반전시킨 후 1을 더한 값입니다. 따라서, 01011의 모든 비트를 반전시킨 후 1을 더하면 10101이 됩니다. 다른 보기들은 2진수 01011의 1의 보수나 다른 수의 2의 보수이므로 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 선반에서 구멍과 외경을 동심으로 가공하고자 할 때 사용되는 부속품은?

  1. 척
  2. 방진구
  3. 돌림판
  4. 심봉
(정답률: 22%)
  • 선반에서 구멍과 외경을 동심으로 가공하고자 할 때 사용되는 부속품은 심봉입니다. 심봉은 가공 대상물의 중심축을 정확하게 잡아주는 역할을 하기 때문에 가공 정확도를 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 스테핑모터에서 펄스 한 개당 1.8°를 회전할 때 한 바퀴를 회전하려면 몇 개의 펄스를 인가해야 하는가?

  1. 180개
  2. 200개
  3. 270개
  4. 360개
(정답률: 64%)
  • 스테핑모터는 1.8°씩 회전하므로, 360°를 회전하기 위해서는 360° ÷ 1.8° = 200개의 펄스가 필요하다. 따라서 정답은 "200개"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 반도체에 대한 설명 중 틀린 것은?

  1. 물질의 저항률에 따라 도체, 반도체, 부도체로 구분 한다.
  2. 반도체는 공유결합을 한다.
  3. 진성반도체는 불순물이 거의 포함되지 않는다.
  4. 반도체는 정(+)의 온도계수를 갖는다.
(정답률: 54%)
  • "반도체는 정(+)의 온도계수를 갖는다."는 틀린 설명입니다. 실제로 반도체는 온도가 올라갈수록 전기저항이 증가하므로 음(-)의 온도계수를 갖습니다. 이는 반도체 내 전자와 양공이 열에 의해 더 많이 움직이게 되어 전기저항이 증가하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 어떤 코일에 흐르는 전류가 0.01초 사이에 일정하게 30[A]에서 10[A]로 변할 때 20[V]의 유도 기전력이 발생한다면 이때 코일의 자기 인덕턴스는 몇 [mH]인가?

  1. 1
  2. 10
  3. 100
  4. 50
(정답률: 알수없음)
  • 유도 기전력 E는 다음과 같이 주어진다.

    E = -L(dI/dt)

    여기서 L은 코일의 자기 인덕턴스이다. 전류가 0.01초 동안 30[A]에서 10[A]로 변하므로, 전류 변화율 dI/dt는 다음과 같다.

    dI/dt = (10[A] - 30[A]) / 0.01[s] = -2000[A/s]

    따라서 유도 기전력 E는 다음과 같다.

    E = -L(dI/dt) = -20[V]

    여기서 E와 주어진 값인 20[V]이 같으므로, L은 10[mH]이다. 따라서 정답은 "10"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 데이터를 송수신 할 때 발생하는 에러를 쉽게 검출하기 위해 사용되는 비트는?

  1. 스타트
  2. 스톱
  3. 패리티
  4. 플래그
(정답률: 40%)
  • 패리티 비트는 데이터 전송 중에 오류가 발생했는지 검출하기 위해 사용됩니다. 이 비트는 전송되는 데이터의 이진수 값 중에서 1의 개수가 짝수인지 홀수인지에 따라 0 또는 1로 설정됩니다. 수신 측에서는 전송된 데이터의 패리티 비트와 실제 데이터의 패리티 비트를 비교하여 오류가 있는지 검출할 수 있습니다. 따라서 데이터 송수신 중에 발생하는 에러를 쉽게 검출하기 위해 패리티 비트가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
