초음파비파괴검사기사(구) 필기 기출문제복원 (2005-03-06)

초음파비파괴검사기사(구)
(2005-03-06 기출문제)

목록

1과목: 초음파탐상시험원리

1. 다음 중 표면 바로 밑에 존재하는 미세한 불연속에 의한 에코와 탐상면에서 나오는 에코를 분리시킬수 있는 장비의 능력을 설명한 것으로 옳은 것은?

  1. 탐촉자에서 나오는 초기 펄스의 형상에 영향을 받는다.
  2. 검사할 시험체의 표면 거칠기와는 관계가 없다.
  3. 검사할 시험체의 두께와 큰 관계가 있다.
  4. 직경이 큰 탐촉자를 사용하면 결과가 양호하게 나타난다.
(정답률: 알수없음)
  • "탐촉자에서 나오는 초기 펄스의 형상에 영향을 받는다."가 옳은 것입니다. 이는 초음파 탐지장치에서 사용되는 탐촉자가 초음파를 발생시키는 초기 펄스의 형상에 따라 표면과 그 아래 미세한 불연속층에서 반사되는 에코의 형상이 달라지기 때문입니다. 따라서 초기 펄스의 형상을 조절하는 것이 중요합니다. 다른 보기들은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 초음파탐상시험시 주파수 선택에 고려할 점으로 잘못된것은?

  1. 감쇠가 클 경우에는 낮은 주파수가 좋다.
  2. 낮은 주파수 쪽이 분해능이 좋고 작은 결함의 검출에 적합하다.
  3. 주파수가 높은 쪽이 결함의 크기를 정하는데 정밀도가 높다.
  4. 주파수가 높은 쪽이 지향성이 좋다.
(정답률: 알수없음)
  • "낮은 주파수 쪽이 분해능이 좋고 작은 결함의 검출에 적합하다."가 잘못된 것이 아니라 옳은 것입니다. 이유는 낮은 주파수는 파장이 길어서 물체의 구조를 더 잘 파악할 수 있기 때문입니다. 또한, 작은 결함은 파장보다 크기가 작기 때문에 낮은 주파수에서 검출이 더 용이합니다. 따라서, 초음파탐상시험에서는 결함의 크기와 위치, 감쇠 등을 고려하여 적절한 주파수를 선택해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 기본 공진주파수의 식은? (단, F는 공진주파수, V는 속도, T는 두께를 나타낸다.)

  1. F = V/T
  2. F = T/V
  3. F = V/2T
  4. F = VT
(정답률: 알수없음)
  • 기본 공진주파수의 식은 "F = V/2T" 이다.

    이유는 다음과 같다. 기본 공진주파수는 파장이 두께의 정수배일 때 발생한다. 즉, 파장은 2T, 4T, 6T, ...와 같은 형태를 가진다. 이때 파장은 속도(V)와 시간(T)의 곱으로 나타낼 수 있다. 따라서 파장은 2T = V/F 로 표현할 수 있다. 이를 정리하면 F = V/2T 가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 오스테나이트계 스테인레스강 용접부의 초음파탐상시험에 대한 다음 설명중 올바른 것은?

  1. 종파 경사각탐촉자는 1회 반사법에서 시험체저면에서 모두 횡파로 모드 변환하므로 횡파만의 탐상이 된다.
  2. 종파 경사각탐촉자는 진동자가 종파용이므로 종파만 수신되므로 횡파는 무시하고 탐상한다.
  3. 종파 경사각탐촉자에서 발생하는 횡파를 무시하기 위해서는 수침법으로 탐상하는 것이 좋다.
  4. 종파 경사각탐촉자에서 종파에코와 횡파에코를 구별하기 위해 단면도를 작성하여 확인하는 것이 좋다.
(정답률: 알수없음)
  • 종파 경사각탐촉자는 1회 반사법에서 시험체저면에서 모두 횡파로 모드 변환하므로 횡파만의 탐상이 된다. 따라서 종파 경사각탐촉자에서는 종파와 횡파를 구별하기 어렵다. 이를 위해 단면도를 작성하여 종파와 횡파에코를 구별하는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 두께 25㎜의 강재용접부를 굴절각 70°로 탐상하여 결함깊이가 14㎜ 였다면 탐촉자에서 결함까지의 직선거리는?

  1. 38.46㎜
  2. 40.93㎜
  3. 45.23㎜
  4. 48.55㎜
(정답률: 알수없음)
  • 결함깊이가 14㎜이므로, 탐촉자에서 결함까지의 직선거리는 결함깊이를 굴절각의 코사인으로 나눈 값과 같다.

    cos(70°) = 0.3420

    직선거리 = 14㎜ / 0.3420 ≈ 40.93㎜

    따라서 정답은 "40.93㎜"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 지름 12mm, 주파수 4MHz인 수직 탐촉자로 철강재를 검사할 때 근거리 음장은? (단, 철강재에서의 음속은 6000m/sec)

  1. 12.5mm
  2. 15.0mm
  3. 24.0mm
  4. 48.0mm
(정답률: 알수없음)
  • 음속 = 주파수 x 파장
    파장 = 음속 / 주파수 = 6000 / 4 = 1500mm
    근거리 음장 = 파장 / 2 = 1500 / 2 = 750mm
    하지만, 탐촉자의 지름이 12mm 이므로 실제로 검사할 수 있는 영역은 지름의 절반인 6mm 이내이다.
    따라서, 근거리 음장은 6mm 이내에서 측정되며, 보기에서 가장 가까운 값은 "24.0mm" 이므로 정답은 "24.0mm" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 초음파탐상에 관한 다음 설명 중 맞는 것은?

  1. 서로 접촉된 두 매질의 음향 임피던스차가 극히 크면 100% 반사를 한다고 할 수 있다.
  2. 서로 접촉된 두 매질의 음향 임피던스차가 극히 작으면 음압반사율은 1에 가깝다.
  3. 음압반사율이 커지면 음압의 왕복 통과율은 반비례적으로 작아진다.
  4. 에코의 높이는 음압의 제곱에 비례한다.
(정답률: 알수없음)
  • "서로 접촉된 두 매질의 음향 임피던스차가 극히 크면 100% 반사를 한다고 할 수 있다." 이유는, 음파가 매질에서 전달될 때, 매질의 밀도와 음속에 의해 음향 임피던스가 결정되는데, 서로 다른 매질에서 음파가 전달될 때 음향 임피던스 차이가 크면, 음파의 전달이 어렵기 때문에 100% 반사가 일어난다고 볼 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 초음파탐상시험시 깊이가 깊은 결함을 분해하려면 다음중 무엇에 가장 영향을 많이 받겠는가?

  1. 탐촉자의 직경
  2. 주파수
  3. 입사각
  4. 탐촉자의 초점거리
(정답률: 알수없음)
  • 초음파파의 파장은 주파수에 비례하므로 주파수가 높을수록 파장이 짧아지게 됩니다. 따라서 높은 주파수를 사용하면 더 작은 결함까지 탐지할 수 있습니다. 결함의 깊이가 깊을수록 초음파는 더 많은 에너지를 소비하게 되므로 높은 주파수를 사용하여 깊은 결함을 분해하는 것이 가장 효과적입니다. 따라서 주파수가 초음파탐상시험에서 깊은 결함을 분해하는 데 가장 큰 영향을 미치게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 초음파탐상시험에서 큰 결함영역의 크기를 측정하는 경우 옳은 설명은?

  1. dB drop법은 자동탐상에 이용하기 쉽다.
  2. dB drop법은 전달손실의 영향을 받기 쉽다.
  3. dB drop법은 감쇠의 영향을 받기 쉽다.
  4. dB drop법은 결함 에코높이의 영향을 받기 쉽다.
(정답률: 알수없음)
  • 정답은 "dB drop법은 결함 에코높이의 영향을 받기 쉽다."입니다. 이는 dB drop법이 결함 영역에서 반사되는 초음파 신호의 강도 감소를 측정하여 결함의 크기를 추정하기 때문입니다. 결함 영역에서 반사되는 초음파 신호의 강도는 결함의 크기와 깊이, 그리고 결함 영역의 재료 등에 따라 달라질 수 있기 때문에, 이러한 영향을 제대로 고려하지 않으면 측정 결과가 왜곡될 수 있습니다. 따라서, 큰 결함영역의 크기를 측정하는 경우에는 dB drop법 외에도 다른 방법을 함께 사용하여 보다 정확한 결과를 얻어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 초음파 탐상기의 탐촉자에서 탐촉자의 분해능은 다음 중 무엇에 비례하는가?

  1. 탐촉자의 직경
  2. 밴드 폭
  3. 펄스 반복율
  4. 불감대
(정답률: 알수없음)
  • 초음파 탐상기에서 탐촉자의 분해능은 밴드 폭에 비례합니다. 이는 탐촉자가 발생시키는 초음파 신호의 주파수 대역폭을 의미합니다. 즉, 밴드 폭이 넓을수록 초음파 신호의 주파수 대역폭이 넓어지므로 물체 내부의 작은 변화도 더욱 정확하게 감지할 수 있게 됩니다. 따라서, 탐촉자의 분해능을 높이기 위해서는 밴드 폭을 넓게 설정하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 초음파탐상시험시 접촉매질로 쓸 수 없는 것은?

  1. 물
  2. 고무
  3. 글리세린
  4. 고강력 접착제
(정답률: 알수없음)
  • 고강력 접착제는 초음파를 통과시키지 못하기 때문에 접촉매질로 사용할 수 없습니다. 초음파탐상시험은 접촉매질을 통해 물체 내부를 탐색하는데, 접촉매질이 초음파를 흡수하거나 반사하면 정확한 결과를 얻을 수 없기 때문입니다. 따라서 고강력 접착제는 초음파탐상시험시 접촉매질로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 초음파탐상시험에서 초음파의 주파수가 높을수록 빔의 분산각은 어떻게 변화되는가? (단, 진동자의 직경은 동일)

  1. 감소한다.
  2. 변화하지 않는다.
  3. 증가한다.
  4. 일정하게 증가하다가 변화하지 않는다.
(정답률: 알수없음)
  • 초음파의 주파수가 높을수록 파장의 길이가 짧아지기 때문에 빔이 좁아지고 집중되어 더 짧은 거리에서 반사되어 돌아온다. 이에 따라 빔의 분산각이 감소하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 음파의 진행 방향에 수직으로 입자의 진동을 갖는 파로서 종파속도의 1/2에 해당하는 파를 무엇이라 부르는가?

  1. 판파
  2. 횡파
  3. 표면파
  4. 레일리히파
(정답률: 알수없음)
  • 횡파는 음파의 진행 방향과 수직으로 입자의 진동을 갖는 파로서, 파동의 진행 방향과 입자의 진동 방향이 수직이기 때문에 종파속도의 1/2에 해당한다. 따라서, 정답은 "횡파"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 내부의 크랙(Crack)과 같은 작은 결함에 높은 감도를 가지며, 검사속도가 빠르고 자동화할 수 있을 것으로 적당하다고 생각되는 비파괴검사법은?

  1. 방사선투과검사
  2. 초음파탐상검사
  3. 침투탐상검사
  4. 자분탐상검사
(정답률: 알수없음)
  • 초음파탐상검사는 소리파를 이용하여 물체 내부의 결함을 탐지하는 비파괴검사법으로, 내부의 크랙과 같은 작은 결함에 높은 감도를 가지며, 검사속도가 빠르고 자동화할 수 있어 적당하다고 생각됩니다. 반면, 방사선투과검사는 방사선을 이용하여 물체 내부를 살펴보는데, 방사선의 위험성과 검사 시간이 오래 걸리는 단점이 있습니다. 침투탐상검사와 자분탐상검사는 각각 물질 내부로 액체나 가스를 주입하거나 물질 표면에 분말을 뿌려서 결함을 찾는 방법으로, 검사 시간이 오래 걸리고 수작업이 필요하여 자동화하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 초음파탐상시험에서 입사파의 종파 굴절각이 90°가 되는 경우 이 때의 입사각을 무엇이라 하는가?

  1. 입사각이 90°라는 의미와 상응한다.
  2. 제1임계각을 의미한다.
  3. 제1굴절각을 의미한다.
  4. 입사각과 반사각이 일치하지 않은 각도를 말한다.
(정답률: 알수없음)
  • 정답은 "제1임계각을 의미한다."이다.

    초음파탐상시험에서 입사파의 종파 굴절각이 90°가 되는 경우, 이는 재질 내부에서 전달되는 파의 경로가 수직으로 바뀌는 지점을 의미한다. 이 때, 입사각이 어떤 값이냐에 따라 파가 반사되거나 굴절되는 경로가 결정된다.

    제1임계각은 재질 내부에서 파가 굴절되는 경계선을 의미한다. 이 각도보다 작은 입사각에서는 파가 굴절되어 전달되지만, 이 각도보다 큰 입사각에서는 파가 반사되어 전달된다. 따라서, 입사파의 종파 굴절각이 90°가 되는 경우, 이는 제1임계각과 상응하며, 이 각도보다 큰 입사각에서는 파가 반사되어 전달되므로, 재질 내부의 결함을 탐지하기 어렵다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음중 비파괴검사의 목적과 역할에 가장 부적절한 것은?

  1. 재료의 내부 구조 변화 가능
  2. 생산원가의 절감
  3. 재료 및 품질의 평가
  4. 생산 제품의 수명 연장
(정답률: 알수없음)
  • 비파괴검사는 재료나 제품의 내부 구조를 파괴하지 않고 검사하여 재료나 제품의 결함을 파악하고 품질을 평가하는 역할을 합니다. 따라서 "생산 제품의 수명 연장"은 비파괴검사의 목적과 역할과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 측정범위의 조정결과중 시험편 두께가 다른 것은?

(정답률: 알수없음)
  • 정답은 "" 이다.

    이유는 다른 보기들은 모두 시험편 두께가 10mm인 반면, ""는 시험편 두께가 5mm이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 감쇠현상을 가장 크게 일으키는 주파수는?

  1. 0.5kHz
  2. 1.0MHz
  3. 15kHz
  4. 25MHz
(정답률: 알수없음)
  • 감쇠는 주파수가 증가함에 따라 증가합니다. 따라서 주파수가 가장 높은 "25MHz"가 감쇠를 가장 크게 일으킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 경사각 탐촉자를 사용할 때 매질1에서 매질2로 초음파가 입사할 때 입사각이 2차 임계각보다 크게 되면 매질2내에는 어떤 파가 존재하는가?

  1. 종파
  2. 횡파
  3. 종파와 횡파가 함께 존재
  4. 종파와 횡파 모두 존재 안함
(정답률: 알수없음)
  • 2차 임계각을 넘어 매질2로 입사한 초음파는 전달되지 않고 반사되어 매질1에서 되돌아온다. 따라서 매질2 내에는 어떤 파도 존재하지 않게 된다. 이는 매질2가 초음파의 전달 경로를 차단하게 되어 발생하는 현상이다. 따라서 정답은 "종파와 횡파 모두 존재 안함"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 초음파탐상시험의 수직탐상에 대해 기술한 것으로 올바른 것은?

  1. 시험의 목적은 결함의 발생원인을 조사하는 것이고, 결함의 크기나 치수는 조사할 필요는 없다.
  2. 결함은 저면에코가 최대로 되었을 때 탐촉자의 위치바로 아래에 있다.
  3. 결함까지의 거리는 CRT상의 결함 에코의 크기로 알 수 있다.
  4. 탐상감도의 결정방법에는 시험편방식과 저면에코방식이 있다.
(정답률: 알수없음)
  • 탐상감도는 결함을 탐지할 수 있는 능력을 의미하며, 이를 결정하는 방법에는 시험편방식과 저면에코방식이 있다. 시험편방식은 탐촉자와 결함이 수직으로 위치할 때 결함을 탐지하는 방식이고, 저면에코방식은 탐촉자와 결함이 수평으로 위치할 때 결함을 탐지하는 방식이다. 따라서, 올바른 정답은 "탐상감도의 결정방법에는 시험편방식과 저면에코방식이 있다."이다. 다른 보기들은 모두 틀린 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 초음파탐상검사

21. 경사각탐상에서 결함지시길이를 측정하는 경우에 대한 설명중 올바른 것은?

  1. 결함지시길이는 보통 0.1mm 단위로 측정한다.
  2. M 검출레벨에서는 H선으로 결함지시길이를 측정한다.
  3. M 검출레벨에서도 L선으로 결함지시길이를 측정한다.
  4. H 검출레벨에서도 H선으로 결함지시길이를 측정한다.
(정답률: 알수없음)
  • 경사각탐상에서 결함지시길이를 측정하는 경우에는 M 검출레벨에서도 L선으로 결함지시길이를 측정합니다. 이는 M 검출레벨에서도 L선이 보이기 때문입니다. H 검출레벨에서는 H선으로 결함지시길이를 측정합니다. 결함지시길이는 보통 0.1mm 단위로 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 판재를 경사각 탐상할 때 불연속의 위치를 알아내기 위하여 알아야 되는 요소는?

  1. 판재의 두께와 탐촉자의 굴절각을 알아야 한다.
  2. 판재의 두께와 탐촉자의 웨지(Wedge)내 음향속도를 알아야 한다.
  3. 탐촉자의 웨지(Wedge)와 판재의 음향속도를 알아야 한다.
  4. 탐촉자의 입사각과 판재의 음향속도를 알아야 한다.
(정답률: 알수없음)
  • 판재를 경사각 탐상할 때 불연속의 위치를 알아내기 위해서는 탐촉자가 판재 내부로 들어갈 때 발생하는 굴절 현상을 이용해야 합니다. 이를 위해서는 판재의 두께와 탐촉자의 굴절각을 알아야 합니다. 판재의 두께를 알면 탐촉자가 판재 내부로 들어갔을 때 어느 지점에서 굴절이 일어나는지를 계산할 수 있고, 탐촉자의 굴절각을 알면 굴절된 파의 진폭과 속도를 계산할 수 있습니다. 이를 통해 불연속의 위치를 알아낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 물질 내부를 전파하는 음파의 속도는 다음 중 무엇에 기인 하는가?

  1. 주파수
  2. 파장
  3. 물질의 특성
  4. 진동 주기
(정답률: 알수없음)
  • 음파의 속도는 물질의 밀도와 탄성에 의해 결정되기 때문에 "물질의 특성"이 정답입니다. 물질의 밀도가 높을수록 음파는 느리게 전파되고, 탄성이 높을수록 빠르게 전파됩니다. 따라서 같은 주파수와 파장, 진동 주기를 가진 음파라도 물질에 따라 전파 속도가 다르게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 두께가 26㎜인 알루미늄판을 수침법으로 탐상하려할 때 이 때 물거리(Water path distance)가 최소 어느 정도되어야 알루미늄판의 표면에코와 제1저면에코 사이에 탐상에방해가 되는 에코가 나타나지 않는가? (단, 알루미늄에서의 종파속도는 6500m/sec 이고, 물속에서의 종파속도는 1500m/sec 이다.)

  1. 6㎜
  2. 13㎜
  3. 52㎜
  4. 113㎜
(정답률: 알수없음)
  • 물거리(Water path distance)는 탐사파가 알루미늄판을 통과하고 물에 닿아 다시 돌아오는 거리를 말한다. 이 거리가 알루미늄판의 두께보다 작으면 탐사파가 알루미늄판을 통과하지 못하고 반사되어 돌아오기 때문에 알루미늄판의 표면에코와 제1저면에코 사이에 탐상에 방해가 되는 에코가 나타난다.

    따라서, 물거리는 다음과 같이 계산할 수 있다.

    물거리 = 2 × 알루미늄판 두께 × (물속에서의 종파속도 ÷ 알루미늄에서의 종파속도)

    = 2 × 26 × (1500 ÷ 6500)

    ≈ 6

    따라서, 물거리가 6㎜ 이상이 되어야 알루미늄판의 표면에코와 제1저면에코 사이에 탐상에 방해가 되는 에코가 나타나지 않는다. 따라서 정답은 "6㎜" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

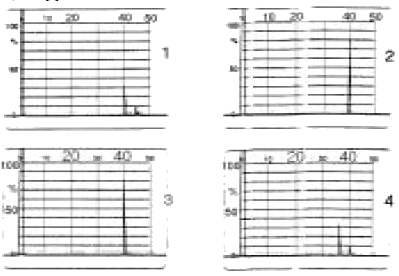

25. 그림은 경사각탐촉자를 사용하여 측정범위를 125㎜에 조정 하였을 때의 도중의 CRT상 도형을 나타낸 것이다. 순서가 올바른 것은?

  1. ②→①→④→③
  2. ③→①→④→②
  3. ①→③→②→④
  4. ③→④→①→②
(정답률: 알수없음)
  • 경사각탐촉자를 사용하여 측정범위를 125㎜에 조정하였으므로, 그림에서 가로축은 125㎜를 나타낸다.

    ③에서는 수평선상에 위치한 점을 측정하고, ④에서는 수직선상에 위치한 점을 측정한다.

    따라서, ③→④로 이동하여 수평선상과 수직선상의 두 점을 측정한 후, ①로 이동하여 두 점을 연결한다.

    그리고 ②로 이동하여 수직선상에 위치한 점을 측정한 후, ④로 이동하여 수평선상에 위치한 점을 측정한다.

    따라서, ③→④→①→② 순서가 올바른 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. B Scan장비에 있는 Rate 발생기는 다음 중 어디에 직접 연결되는가?

  1. CRT 강도 회로
  2. 펄스발생기 회로
  3. RF 증폭회로
  4. 수평 소인회로
(정답률: 알수없음)
  • B Scan장비의 Rate 발생기는 펄스발생기 회로에 직접 연결됩니다. 이는 B Scan장비에서 초음파를 발생시키는데 필요한 펄스를 생성하기 위해서입니다. 따라서 펄스발생기 회로는 B Scan장비에서 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 자동 수침초음파탐상시험에서 주사속도는 무엇을 고려하여 결정되는가?

  1. 재질내에서의 초음파 전파속도
  2. 탐촉자 주파수
  3. 대비시험편에서 인공결함을 탐지할 수 있는 능력
  4. 피검체의 크기
(정답률: 알수없음)
  • 자동 수침초음파탐상시험에서 주사속도는 대비시험편에서 인공결함을 탐지할 수 있는 능력을 고려하여 결정됩니다. 이는 인공결함이 존재하는 경우, 그것을 탐지하기 위해서는 충분한 시간이 필요하기 때문입니다. 따라서 주사속도는 인공결함을 탐지할 수 있는 능력에 따라 결정되며, 이는 검사 대상의 특성에 따라 다르게 설정될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 주파수에 대한 응답곡선이 그림과 같을 때 탐촉자의 대략적인 밴드 폭(band width)을 구하면?

  1. 4MHz
  2. 6MHz
  3. 10MHz
  4. 12MHz
(정답률: 알수없음)
  • 응답곡선에서 -3dB 지점을 찾으면 밴드 폭을 구할 수 있다. 그래프에서 -3dB 지점은 약 2.5MHz와 5.5MHz 사이에 위치하고, 이를 기준으로 좌우로 대략 1MHz씩 더해주면 대략적인 밴드 폭은 4MHz이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 초음파의 성질에 관한 용어중 초음파의 감쇠와는 무관한 것은?

  1. 흡수
  2. 산란
  3. 회절
  4. 반사
(정답률: 알수없음)
  • 초음파의 감쇠는 소리의 진폭이 거리에 따라 감소하는 것을 의미합니다. 하지만 회절은 소리가 물체 주위를 통과할 때 그 형태가 바뀌는 것을 의미합니다. 따라서 회절은 초음파의 감쇠와는 무관한 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 배관의 원주용접부를 경사각탐상으로 0.5스킵 범위내에서 검사하였다. 다음 중 검출하기 어려운 결함은? (단, 배관 내면에서는 검사하기 어려운 경우)

  1. 기공
  2. 슬래그
  3. 용입부족
  4. 외면 언더컷
(정답률: 알수없음)
  • 외면 언더컷은 원주용접부의 외면에 발생하는 결함으로, 검사 시 경사각탐상으로 검사할 경우 검출하기 어려운 결함입니다. 이는 외면에 발생하며, 검사 시 내면에서는 확인할 수 없기 때문입니다. 따라서, 이 보기 중에서 검출하기 어려운 결함은 "외면 언더컷"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. A-Scan 장비에서 스크린을 더 밝게 하려면 다음 중 무엇을 조정하여야 하는가?

  1. 펄스의 폭
  2. 펄스 반복주파수
  3. 소인지연 조정노브
  4. 진동수
(정답률: 알수없음)
  • A-Scan 장비에서 스크린을 더 밝게 하려면 "펄스 반복주파수"를 조정하여야 한다. 이는 펄스 반복주파수가 높을수록 더 많은 에코 신호를 받아들이기 때문이다. 따라서 스크린에 더 밝은 이미지가 표시된다. 다른 보기들은 스크린 밝기와는 직접적인 연관성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 초음파탐상장치에서 스크린상에 결함에코 높이가 20%에 위치하고 저면에코 높이가 50%에 나타났다. 임상에코가 많아 리젝션(rejection)을 조정하니 저면에코 높이가 25% 로 조정되었다. 결함에코의 높이는?

  1. 결함에코가 나타나지 않는다.
  2. 10%
  3. 20%
  4. 25%
(정답률: 알수없음)
  • 결함에코가 나타나지 않는 이유는 저면에코 높이가 25%로 조정되었기 때문입니다. 초음파탐상장치에서는 리젝션(rejection)을 조정하여 임상에코를 최대한 제거하려고 노력합니다. 따라서 저면에코 높이가 높아지면 결함에코가 나타나지 않을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 일반적으로 경사각 탐촉자의 표시는 어떻게 하는가?

  1. 횡파가 발생했을 때의 반사각을 표시
  2. 종파가 발생했을 때의 굴절각을 표시
  3. 발생한 횡파의 굴절각을 표시
  4. 발생한 종파의 반사각을 표시
(정답률: 알수없음)
  • 경사각 탐촉자는 횡파를 탐지하기 위한 장비이기 때문에, 발생한 횡파의 굴절각을 표시합니다. 종파는 경사각 탐촉자에서는 탐지되지 않기 때문에, 종파가 발생했을 때의 굴절각이나 발생한 종파의 반사각을 표시하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 초음파탐상시험시 횡파를 사용하는 목적으로 맞는 것은?

  1. 용접물 튜브 및 관의 불연속부를 검출
  2. 금속재료의 특성중 탄성효과를 검출
  3. 후판의 불연속중 적층(Lamination)의 유무를 확인
  4. 박판의 두께 측정
(정답률: 알수없음)
  • 횡파는 초음파탐상시험에서 사용되는 파의 한 종류로, 용접물 튜브나 관과 같은 긴 물체에서 불연속부를 검출하기 위해 사용됩니다. 이는 용접 과정에서 생길 수 있는 불량이나 결함을 미리 파악하여 안전한 제품을 만들기 위함입니다. 따라서 "용접물 튜브 및 관의 불연속부를 검출"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 시험체의 종류에 따라 가끔 탐촉자에 음향렌즈(Acoustic Lens)를 부착하여 사용한다. 그러나 이 렌즈는 검사원이 직접 제작하여 사용할 수 있기 때문에 렌즈의 재질을 선택하는데 있어서 상당한 주의를 필요로 한다. 이 렌즈가 갖추어야 할 재질의 특성이 아닌 것은?

  1. 내부 음향감쇠 효과가 적어야 한다.
  2. 제작이 용이해야 한다.
  3. 음향 임피던스가 물이나 압전물질의 경우와 비슷해야 한다.
  4. 물에서의 굴절 인덱스(Index)가 적어야 한다.
(정답률: 알수없음)
  • 음향렌즈는 소리를 집중시켜주는 역할을 하기 때문에, 물에서의 굴절 인덱스가 적으면 렌즈가 물 속에서 작동할 때 소리가 흩어지게 되어 효과적으로 작동하지 않기 때문이다. 따라서 물에서의 굴절 인덱스가 높은 재질을 선택해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 압연 철판의 적층(lamination)검사시 음파의 입사 면과 반대편 저면이 평행상태를 이루지 못할 경우 파생되는 효과로 생각되는 것은?

  1. 장비의 음극선관 화면에 저면반사를 얻지 못하는 경우가 생긴다.
  2. 입사면과 평행한 적층의 검출이 어려워진다.
  3. 초음파의 침투력이 증가한다.
  4. 초음파 침투력은 감소하나 분해능이 좋아진다.
(정답률: 알수없음)
  • 입사면과 반대편 저면이 평행상태를 이루지 못하면, 초음파가 반사되어 장비의 음극선관 화면에 저면반사를 얻지 못하는 경우가 생긴다. 따라서 정답은 "장비의 음극선관 화면에 저면반사를 얻지 못하는 경우가 생긴다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림의 도형은 STB-A1에 있는 직경 1.5㎜의 관통구멍을 STB 굴절각 70도의 경사각탐촉자로 검출한 상황을 나타내고 있다. 이 때 얻어지는 탐상도형 중 올바른 것은?(단, 측정범위는 125㎜이고, 직경 1.5㎜ 관통구멍은 탐상면으로부터 깊이 15㎜ 위치에 있다.)

(정답률: 알수없음)
  • 올바른 탐상도형은 "" 이다. 이유는 STB 굴절각 70도의 경사각탐촉자로 검출한 상황에서, 직경 1.5㎜의 관통구멍이 탐상면으로부터 깊이 15㎜ 위치에 있으므로, 탐상면에서부터 15㎜ 아래에 있는 점들은 검출되지 않는다. 따라서, 보기 중에서 탐상면에서부터 15㎜ 아래에 있는 부분이 없는 "" 가 올바른 탐상도형이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 거리진폭교정(DAC)이 필요한 것은 다음 중 어떤 현상에의해서 생기는 감쇠를 보상해 주기 위해서인가?

  1. 표면의 거칠기
  2. 탐촉자의 종류
  3. 탐상기의 특성
  4. 반사체의 거리
(정답률: 알수없음)
  • 거리진폭교정(DAC)은 반사체의 거리에 따라 생기는 감쇠를 보상해 주기 위해서 필요합니다. 반사체의 거리가 멀어질수록 전송되는 신호의 진폭이 감소하게 되는데, 이를 보상하지 않으면 신호의 감쇠로 인해 정확한 측정이 어려워집니다. 따라서 거리진폭교정(DAC)을 통해 신호의 진폭을 보상해 줌으로써 정확한 측정이 가능해집니다. "표면의 거칠기", "탐촉자의 종류", "탐상기의 특성"은 모두 측정에 영향을 미치는 요소이지만, 거리진폭교정(DAC)과 직접적인 연관성은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 주강품의 검사시 탐상방향(방향 A, 방향 B)에 관계없이 제품 중앙에서 발생된 유사한 높이의 결함에코가 일정 길이(ℓ)만큼 존재하는 것을 알았다. 어떤 결함으로 추정되는가?

  1. 기포
  2. 균열
  3. 개재물
  4. 수축공
(정답률: 알수없음)
  • 주강품의 검사시 탐상방향에 관계없이 유사한 높이의 결함이 존재하므로, 이는 제조과정에서 발생한 것이 아니라 후가공 과정에서 발생한 것으로 추정된다. 이러한 결함은 수축공으로 인해 발생할 수 있으며, 수축공은 주물이 냉각되면서 발생하는 결함으로, 냉각 시 수축으로 인해 생긴 공극이 형성된 것이다. 따라서 정답은 "수축공"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 초음파탐상시험에서 검출된 결함 판정시 요구되는 지식중 상대적으로 거리가 제일 먼 것은?

  1. 시험체 제조과정
  2. 초음파의 전파특성
  3. 금속재료학적 지식
  4. 탐촉자 구조 및 특성
(정답률: 알수없음)
  • 초음파탐상시험에서 검출된 결함을 판정하기 위해서는 탐촉자가 결함을 탐지할 수 있는 위치와 방향을 정확히 파악해야 합니다. 이를 위해서는 탐촉자의 구조와 특성에 대한 지식이 필요합니다. 따라서 상대적으로 거리가 제일 먼 것은 "탐촉자 구조 및 특성"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 초음파탐상관련규격및컴퓨터활용

41. ASME Sec.V에 의한 초음파탐상시험에서 거리진폭특성곡선을 작성하여 검사를 수행하던 중 첫번째 거리진폭특성곡선을 확인한 결과 DAC상의 한 점이 시간축 값의 20%를 초과 하였다. 다음 중 어떤 조치가 필요한가?

  1. 본 교정에 사용된 장비와 연관된 모든 검사 데이타를 전부 무효로 해야 한다.
  2. 교정전 기록은 유효 처리하고, 새로 교정하여 검사를 계속 수행한다.
  3. 최종 유효교정까지의 시험결과는 인정하고 유효 교정이후 기록은 모두 확인.점검하고 수정한다.
  4. 본 교정에 사용된 장비와 연괸된 모든 결함기록을 확인, 점검하고 기록 확인된 수치를 수정한다.
(정답률: 알수없음)
  • "최종 유효교정까지의 시험결과는 인정하고 유효 교정이후 기록은 모두 확인.점검하고 수정한다." 이 조치가 필요하다. 이유는 초음파탐상시험에서 거리진폭특성곡선을 작성할 때 DAC상의 한 점이 시간축 값의 20%를 초과하면, 이는 교정이 필요한 것을 의미하기 때문이다. 따라서 최종 유효교정까지의 시험결과는 인정하고, 이후에는 교정을 하여 기록을 확인하고 수정해야 한다. 이는 검사 결과의 정확성과 신뢰성을 보장하기 위한 조치이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. KS B 0897에서 모재 두께가 30mm일 때 흠길이가 10mm이면 흠의 분류는? (단, B종일 때)

  1. 1류
  2. 2류
  3. 3류
  4. 4류
(정답률: 알수없음)
  • KS B 0897 기준으로 모재 두께가 30mm이고 흠길이가 10mm인 경우, B종에 해당하는 표에서 흠의 너비는 6mm 이하이므로 2류로 분류됩니다. 이는 KS B 0897에서 정한 기준에 따라 결정되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. KS B 0896에 따라 모재 두께가 15mm인 맞대기용접부를 탐상한 결과 M검출 레벨에서 흠의 최대에코 높이가 제Ⅱ영역에 해당하고 흠의 길이는 20mm인 것이 1개 검출되었다. 이 용접부의 시험결과 분류는?

  1. 1 류
  2. 2 류
  3. 3 류
  4. 4 류
(정답률: 알수없음)
  • 정답은 "1 류"입니다.

    KS B 0896에 따르면, 모재 두께가 15mm인 맞대기용접부에서 M검출 레벨에서 흠의 최대에코 높이가 제Ⅱ영역에 해당하고 흠의 길이가 20mm 이하인 경우, 이는 1 류로 분류됩니다. 따라서 이 용접부의 시험결과는 1 류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. ASTM A-435는 어떤 종류의 재료에 대한 초음파탐상시험인가?

  1. 주조품
  2. 단조품
  3. 강판
  4. 용접부재
(정답률: 알수없음)
  • ASTM A-435는 강판에 대한 초음파탐상시험입니다. 이는 강판이 제조되는 과정에서 생길 수 있는 결함을 탐지하기 위한 시험으로, 강판의 내부 결함을 검출하여 안전성을 보장하기 위해 수행됩니다. 주조품이나 단조품은 다른 시험 방법을 사용하며, 용접부재는 용접검사를 통해 검사됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. KS B 0817에서 규정된 탐상도형표시 기본기호의 설명 중 틀린 것은?

  1. T : 송신펄스
  2. F : 흠집에코
  3. B : 바닥면에코
  4. S : 측면에코
(정답률: 알수없음)
  • 정답: "S : 측면에코"가 틀린 것은 아니다.

    해설: KS B 0817에서 규정된 탐상도형표시 기본기호 중 "틀린 것"은 없다. 따라서 "S : 측면에코"가 틀린 것은 아니다.

    추가 설명: KS B 0817은 탐상도형표시에 대한 규정을 담고 있는 한국표준으로, 다양한 기호와 그에 대한 설명이 포함되어 있다. "T : 송신펄스", "F : 흠집에코", "B : 바닥면에코", "S : 측면에코"는 각각 송신 펄스, 흠집 에코, 바닥면 에코, 측면 에코를 나타내는 기호이다. 이러한 기호들은 탐상도형표시에서 사용되며, 탐상도형표시는 지하 구조물 등을 탐사하여 그 구조와 위치를 파악하는 기술이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. ASTM A-388의 규격을 적용할 수 있는 제품은?

  1. 단조강 - 봉 - 직경 3인치
  2. 주조니켈 - 판재 - 두께 4인치
  3. 용접연철 - 판재 - 두께 1인치
  4. 압연알루미늄 - 봉 - 직경 3인치
(정답률: 알수없음)
  • ASTM A-388은 초음파 검사를 위한 규격이며, 단조강은 초음파 검사에 적합한 재질이기 때문에 적용할 수 있습니다. 또한, 봉 형태는 검사가 용이하며, 직경 3인치는 검사 가능한 크기 범위 내에 있기 때문에 "단조강 - 봉 - 직경 3인치"가 정답입니다. 주조니켈, 용접연철, 압연알루미늄은 각각 다른 재질이며, ASTM A-388의 규격을 적용할 수 없는 경우가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. KS D 0040에 따라 판두께가 30mm인 시험체를 검사할 때 시험주파수 및 탐상 감도는? (단, 수직탐촉자 사용)

  1. 2MHz, STB-N1 : 25%
  2. 2MHz, STB-N1 : 40%
  3. 5MHz, STB-N1 : 50%
  4. 5MHz, STB-N1 : 70%
(정답률: 알수없음)
  • KS D 0040은 비파괴 검사 기술 중 하나인 적외선 열화상 검사에 대한 규정이다. 이 규정에 따르면, 판두께가 30mm인 시험체를 검사할 때는 수직탐촉자를 사용해야 한다.

    시험주파수와 탐상 감도는 검사 대상물질의 물성과 두께에 따라 결정된다. 일반적으로 두께가 증가할수록 높은 주파수와 높은 감도를 사용해야 한다.

    따라서, 판두께가 30mm인 시험체를 검사할 때는 5MHz의 시험주파수와 STB-N1의 50% 탐상 감도를 사용해야 한다. 이는 두께가 30mm인 시험체를 검사하기에 적합한 조건이다. 다른 선택지인 2MHz의 시험주파수와 STB-N1의 25%, 40%, 70% 탐상 감도는 두께가 30mm인 시험체를 검사하기에는 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. KS B 0817에 따라 두께 30mm의 강용접부에 대하여 펄스반사법에 의한 초음파탐상을 하고자 한다. 이 때 초음파탐상기의 시간축의 직선성은 풀 스케일의 몇 %이내이면 만족되는가?

  1. ±4.0%
  2. ±1.0%
  3. ±2.0%
  4. ±5.0%
(정답률: 알수없음)
  • KS B 0817은 강용접부의 초음파탐상에 대한 기준을 제시하는 규격이다. 이 규격에서는 초음파탐상기의 시간축의 직선성에 대한 기준을 제시하고 있으며, 이는 풀 스케일의 ±1.0% 이내여야 한다고 명시하고 있다.

    따라서, 이 문제에서도 초음파탐상기의 시간축의 직선성은 풀 스케일의 ±1.0% 이내여야 하므로 정답은 "±1.0%"이다. 이유는 KS B 0817에서 제시하는 기준에 따라 초음파탐상기의 시간축의 직선성은 풀 스케일의 ±1.0% 이내여야 하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. ASME Sec.V, Art.5에 따라 튜브류를 초음파탐상검사시 사용하는 교정시험편의 교정 반사체(calibration reflect-ors)에 관한 사항이다. 틀린 것은?

  1. 형태는 노치(notch) 또는 흠(groove) 이다.
  2. 길이는 약 1인치 또는 그 이하이다.
  3. 폭은 1.6mm 이하이어야 한다.
  4. 깊이는 0.1mm 또는 공칭 살두께의 5%중 작은 쪽 이하여야 한다.
(정답률: 알수없음)
  • "깊이는 0.1mm 또는 공칭 살두께의 5%중 작은 쪽 이하여야 한다."가 틀린 것이다. 이유는 교정 반사체의 깊이가 너무 얕으면 초음파 파장이 반사체를 통과하여 검출되지 않을 수 있고, 깊이가 너무 깊으면 반사체의 신호 강도가 약해져 검출이 어려워질 수 있기 때문에 적절한 깊이를 유지해야 한다. 따라서 ASME Sec.V, Art.5에서는 깊이를 0.1mm 또는 공칭 살두께의 5% 중 큰 쪽으로 설정하도록 규정하고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. ASME Sec.V에 따라 용접부를 초음파탐상시험시 다음 중 평판의 기본교정시험편을 사용할 수 있는 시험체는?

  1. 직경 25인치인 재료
  2. 직경 19인치인 재료
  3. 직경 15인치인 재료
  4. 직경 10인치인 재료
(정답률: 알수없음)
  • ASME Sec.V에서는 평판의 기본교정시험편을 사용할 수 있는 시험체의 직경이 25인치 이상이어야 한다고 규정하고 있습니다. 따라서 "직경 25인치인 재료"가 정답입니다. 다른 보기들은 직경이 25인치 미만이기 때문에 해당 규정에 부합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. KS D 0040에서 점적률이 7%일 때 등급은?

  1. A등급
  2. B등급
  3. X등급
  4. Y등급
(정답률: 알수없음)
  • KS D 0040은 국내의 친환경 제품 인증 기준 중 하나이며, 점적률은 해당 제품이 친환경적인 성질을 얼마나 가지고 있는지를 나타내는 지표 중 하나입니다. 점적률이 7%라는 것은 해당 제품이 친환경적인 성질을 7% 정도 가지고 있다는 것을 의미합니다. 따라서, Y등급은 다른 등급들보다 친환경적인 성질을 더 많이 가지고 있는 제품으로 판단됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. KS B 0896에 따라 강용접부의 초음파탐상시험시 경사각 탐상의 에코높이 구분선 작성시 사용되는 시험편으로 올바른 것은?

  1. STB-A2 φ1x1mm
  2. STB-A2 φ2x2mm
  3. STB-A2 φ4x4mm
  4. STB-A2 φ8x8mm
(정답률: 알수없음)
  • STB-A2는 초음파탐상시험시 사용되는 시험편의 종류를 나타내는 코드이다. φ4x4mm는 해당 시험편의 크기를 나타내며, 강용접부의 초음파탐상시험시 경사각 탐상의 에코높이 구분선 작성시에는 적절한 크기의 시험편이 필요하다. φ4x4mm 크기의 STB-A2 시험편은 경사각 탐상에 적합한 크기이기 때문에 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. ASME Sec.Ⅴ, Art.5에 따라 곡률이 20인치 이하인 시험대상물을 검사하기 위해 곡률이 10인치인 기본교정시험편을 제작하였다. 이것을 사용하여 검사할 수 있는 시험대상물의 곡률 반경 범위로 적합한 것은?

  1. 9인치 이상 12인치 미만의 곡률을 가진 것은 모두 검사 가능하다.
  2. 9인치 미만의 곡률을 가진 것은 모두 검사 가능하다.
  3. 15인치를 초과하는 곡률을 가진 것은 모두 검사 가능하다.
  4. 15인치를 초과하고 20인치 미만인 것은 모두 검사 가능하다.
(정답률: 알수없음)
  • 기본교정시험편의 곡률이 10인치이므로, 이를 사용하여 검사할 수 있는 시험대상물의 곡률 반경 범위는 9인치 이상 15인치 미만이다. 하지만 ASME Sec.Ⅴ, Art.5에서는 곡률이 20인치 이하인 시험대상물을 검사할 수 있다고 명시하고 있으므로, 9인치 이상 12인치 미만의 곡률을 가진 것은 모두 검사 가능하다. 9인치 미만의 곡률을 가진 것은 기본교정시험편으로 검사할 수 없으므로 검사가 불가능하다. 15인치를 초과하는 곡률을 가진 것은 기본교정시험편으로 검사할 수 없으므로 검사가 불가능하다. 15인치를 초과하고 20인치 미만인 것은 기본교정시험편으로 검사할 수 없지만, 다른 방법으로 검사할 수 있으므로 검사가 가능하다는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. KS B 0817에서 규정하는 초음파탐상기의 감도를 조정하는 방법은?

  1. 수직빔 및 경사각빔 방식
  2. 시험편 및 바닥면에코 방식
  3. 표준시험편 및 대비시험편 방식
  4. 접촉법 및 수침법 방식
(정답률: 알수없음)
  • KS B 0817에서 규정하는 초음파탐상기의 감도를 조정하는 방법은 시험편 및 바닥면에코 방식이다. 이 방식은 시험편과 초음파탐상기 사이에 적절한 간격을 두고 초음파를 발생시켜 시험편 내부에서 반사되는 음파를 탐지하여 감도를 조정하는 방법이다. 이 방식은 감도 조정이 정확하고 반복성이 높아 신뢰성이 높다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. KS D 0040에서 두께 50mm일 때 수직 1탐촉자법으로 탐상감도를 설정할 경우 STB-N1에서 에코높이를 몇 %에 맞추는가?

  1. 25%
  2. 50%
  3. 70%
  4. 규정하지 않음
(정답률: 알수없음)
  • KS D 0040은 국내에서 사용되는 콘크리트 구조물 검사 규격 중 하나이다. 이 규격에서는 수직 1탐촉자법으로 탐상감도를 설정할 때, 두께 50mm의 콘크리트에서는 STB-N1에서 에코높이를 70%에 맞추도록 규정하고 있다. 이는 콘크리트 두께가 얇을수록 에코높이가 높아지기 때문에, 두께가 50mm인 경우에는 70%로 설정하는 것이 적절하다는 것을 의미한다. 따라서 정답은 "70%"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 정보의 형태와 정보통신 서비스가 잘못 연결된 것은?

  1. 영상 : TV방송
  2. 데이터 : 전자 우편
  3. 화상 : 파일 전송
  4. 음성 : 음성 원격 회의
(정답률: 알수없음)
  • 화상은 실시간으로 상대방과 얼굴을 보며 대화하는 서비스이므로 파일 전송과는 연결될 수 없습니다. 따라서 정답은 "화상 : 파일 전송" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. ROM에 상주하는 마이크로컴퓨터 운영체제내의 작은 프로그램이며, 시스템이 시동될 때 실행되어 주기억장치를 검사하며, 시스템 디스크에 있는 부트(boot)라고 하는 운영체제의 일부분을 RAM에 적재하게 하는 것은?

  1. 모니터(monitor) 프로그램
  2. 부트스트랩(bootstrap)
  3. 마이크로 프로그램(micro program)
  4. 부트 프로그램(boot program)
(정답률: 알수없음)
  • 모니터 프로그램은 운영체제의 핵심 부분으로, 시스템의 하드웨어와 소프트웨어를 관리하며, 부트스트랩(bootstrap)이라는 작은 프로그램을 실행하여 운영체제의 일부분을 RAM에 적재하게 합니다. 따라서 모니터 프로그램은 부트스트랩을 실행하는 역할을 하며, 부트 프로그램(boot program)과는 다른 개념입니다. 마이크로 프로그램(micro program)은 CPU 내부에서 명령어를 해석하고 실행하는 작은 프로그램을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 디스켓을 포맷할 때 포맷형식을 [시스템파일만 복사]로 선택하였을 때 복사되는 파일명은? (단, 숨겨진 파일 포함)

  1. COMMAND.COM
  2. MSDOS.SYS, IO.SYS
  3. MSDOS.SYS, IO.SYS, COMMAND.COM
  4. COMMAND.COM, AUTOEXEC.BAT, CONFIG.SYS
(정답률: 알수없음)
  • 정답은 "MSDOS.SYS, IO.SYS, COMMAND.COM" 입니다.

    이유는 다음과 같습니다.

    - MSDOS.SYS: MS-DOS 운영체제의 핵심 파일로, 시스템 부팅 시 필요한 정보를 담고 있습니다.
    - IO.SYS: 입출력 장치와 관련된 정보를 담고 있으며, 시스템 부팅 시 필요한 드라이버를 로드합니다.
    - COMMAND.COM: MS-DOS 운영체제에서 사용되는 명령어 해석기로, 사용자의 명령어를 해석하여 실행합니다.

    따라서, 이 세 가지 파일은 MS-DOS 운영체제를 구동하는 데 필수적인 파일이므로, 시스템파일만 복사하는 포맷 형식을 선택하면 이 세 가지 파일이 복사됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 인터넷 검색엔진의 종류가 아닌 것은?

  1. Yahoo
  2. Galaxy
  3. 심마니
  4. MIME
(정답률: 알수없음)
  • MIME은 인터넷에서 이메일과 같은 다른 데이터를 전송하는 데 사용되는 표준 포맷이며, 인터넷 검색엔진이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 컴퓨터 바이러스에 감염되었을 때의 증상이 아닌 것은?

  1. 파일의 크기가 커진다.
  2. 엉뚱한 에러 메시지가 나온다.
  3. 프로그램의 실행이 되지 않는다
  4. 컴퓨터의 속도가 빨라진다.
(정답률: 알수없음)
  • 컴퓨터 바이러스는 컴퓨터 시스템에 해를 끼치는 악성 소프트웨어이므로, 컴퓨터의 속도를 빨라지게 만들지 않습니다. 따라서, "컴퓨터의 속도가 빨라진다."는 컴퓨터 바이러스에 감염되었을 때의 증상이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료학

61. 열처리에서 질량효과라는 것은 무엇을 의미하는가?

  1. 재료의 크기에 따라 담금질효과가 다르게 나타나는 현상
  2. 시효처리의 일종으로서 재료가 크면 내부가 더 약한 현상
  3. 가열시간의 차이에 따라 시효경화가 다르게 나타나는 현상
  4. 뜨임현상의 일종으로서 뜨임시간이 길면 강도가 작아지는 현상
(정답률: 알수없음)
  • 질량효과는 재료의 크기가 커질수록 열이 전달되는 속도가 느려져서 열처리 과정에서 내부와 표면의 온도 차이가 커지는 현상을 말합니다. 이는 재료의 크기에 따라 담금질효과가 다르게 나타나는 원인이 됩니다. 즉, 큰 재료일수록 내부와 표면의 온도 차이가 크기 때문에 담금질 특성이 다르게 나타나는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 Muntz metal의 설명이 옳은 것은?

  1. 20 %의 Zn이 첨가된다.
  2. α+ β조직이다.
  3. 상온에서 전연성이 아주 높다.
  4. 내식성이 크므로 기계 부품에는 사용될 수 없다.
(정답률: 알수없음)
  • Muntz metal은 20 %의 Zn이 첨가된 구리 합금으로, α+ β조직이다. 이는 구리와 아연의 혼합물로, 구리는 α상, 아연은 β상으로 존재하며, 이 두 상이 혼합된 조직을 α+ β조직이라고 한다. Muntz metal은 상온에서 전연성이 아주 높고 내식성이 크므로 기계 부품에는 사용될 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 활자 합금(type metal)의 주성분으로 맞는 것은?

  1. Pb - Sb - Sn
  2. Pu - Zn - As
  3. Bi - Aℓ- Zn
  4. Cu - Si - Zn
(정답률: 알수없음)
  • 활자 합금의 주성분은 Pb(Sn) - Sb - Sn이다. 이는 Pb(Sn)이 높은 용융점과 낮은 인장강도를 가지고 있어 활자의 기본적인 구조를 형성하며, Sb는 경도와 인장강도를 높이는 역할을 하고, Sn은 활자의 기계적 성질을 개선시키는 역할을 한다. 따라서 이 세 가지 원소가 함께 사용되어 활자 합금을 만든다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. Cu를 4% 함유한 Aℓ합금을 고용체로 만든 다음 약 130℃로 유지시켰더니 시간의 경과에 따라 경도가 증가하는 것과 관계가 가장 깊은 것은?

  1. 가공경화
  2. 시효경화
  3. 고온경화
  4. 분산경화
(정답률: 알수없음)
  • Cu를 4% 함유한 Aℓ합금을 약 130℃로 유지시켰을 때, 시간의 경과에 따라 경도가 증가하는 것은 시효경화에 의한 것입니다. 시효경화란, 합금을 고온에서 가공한 후 일정한 시간 동안 낮은 온도에서 유지시켜 결정구조가 변화하고 경도가 증가하는 현상을 말합니다. 이는 합금 내부의 Cu 원자가 Al 행렬 내부에서 우연적으로 배치되어 결정구조를 강화시키는 것과 관련이 있습니다. 따라서, 시효경화는 Cu를 4% 함유한 Aℓ합금의 경도 증가와 관련이 가장 깊습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 담금질시 균열이나 비틀림 방지 대책이 아닌 것은?

  1. 대상부품의 뾰족한 부분을 둥글게 한다.
  2. 급격한 단면형상을 갖도록 한다.
  3. 담금질 후 가능한 한 빨리 뜨임 처리하여 잔류응력을 제거한다.
  4. 필요이상의 고탄소강을 사용하지 않는다.
(정답률: 알수없음)
  • "급격한 단면형상을 갖도록 한다."는 균열이나 비틀림이 발생할 가능성을 높이기 때문에 담금질시 균열이나 비틀림 방지 대책이 아니다. 즉, 이 방법은 오히려 부품의 강도를 약화시키는 것이므로 사용하지 않는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 18K 금은 Au 의 함유율이 몇 % 정도 인가?

  1. 60%
  2. 75%
  3. 85%
  4. 90%
(정답률: 알수없음)
  • 18K 금은 750/1000 (또는 75%)의 순도를 가진 금입니다. 18K 금은 금, 은 및 구리의 혼합물이며, 이 중 75%는 순수한 금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 강도와 탄성을 요구하는 스프링강의 조직으로 가장 적당한 것은?

  1. Martensite
  2. Sorbite
  3. Ferrite
  4. Austenite
(정답률: 알수없음)
  • Sorbite는 강도와 탄성을 모두 요구하는 스프링강의 조직으로 가장 적당한 것입니다. 이는 Sorbite가 경화 과정에서 느리게 냉각되어 균일하고 섬세한 구조를 가지며, 이로 인해 높은 강도와 탄성을 갖게 됩니다. 반면에 Martensite는 강도는 높지만 탄성이 낮고, Ferrite와 Austenite는 탄성은 높지만 강도가 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 청동합금에 탄성, 내마모성, 내식성 및 유동성 등을 향상시키기 위하여 첨가하는 원소는?

  1. Pb
  2. Zn
  3. P
  4. Aℓ
(정답률: 알수없음)
  • 정답은 "P"입니다. 청동합금에 첨가되는 원소 중에서는 탄성, 내마모성, 내식성 및 유동성을 향상시키는 효과가 가장 큰 것으로 알려져 있습니다. 이는 청동합금 내부의 결정구조를 안정화시켜서 발생하는 것으로, "P" 원소가 이러한 효과를 가지고 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. KS재료기호 중 SS400의 KS규격상 명칭은?

  1. 합금공구강40종
  2. 일반구조용 압연강재
  3. 열간압연 스테인리스 강판 및 강대
  4. 기계구조용 스테인리스 강재
(정답률: 알수없음)
  • SS400은 일반구조용 압연강재로 분류되는 KS재료기호입니다. 이는 SS400이 일반적으로 건축, 다리, 차량 등의 구조물에 사용되는 강재로, 압연 방식으로 생산되는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. Al-Cu계 합금에 Si을 첨가하여 유동성이 좋으며, 피삭성, 용접성, 내기밀성이 양호하고 열처리가 가능한 합금은?

  1. 인코넬
  2. 라우탈
  3. 크로멜
  4. 퍼인바
(정답률: 알수없음)
  • Si은 Al-Cu계 합금에서 유동성을 향상시키는데 기여하며, 라우탈은 Al-Cu-Si계 합금으로 피삭성, 용접성, 내기밀성이 우수하고 열처리가 가능하여 Si을 첨가한 Al-Cu계 합금에 해당한다. 따라서 정답은 "라우탈"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 가단 주철은 열처리 하기 전의 주조상태에서 어떠한 주철상태가 바람직한가?

  1. 백주철 (white cast iron)
  2. 회주철 (grey cast iron)
  3. 반주철 (mottled cast iron)
  4. 펄라이트 주철 (pearlite cast iron)
(정답률: 알수없음)
  • 가단 주철은 열처리 전에는 백주철 상태가 바람직합니다. 이는 주철 내부의 탄소가 모두 펄라이트 상태로 존재하여 경도가 높고 인성이 낮아져 가공이 어렵지만, 내식성과 내마모성이 뛰어나기 때문입니다. 회주철은 펄라이트와 시멘타이트가 혼합된 상태로 경도는 낮지만 인성이 높아 가공이 용이하며, 반주철은 백주철과 회주철이 혼합된 상태로 경도와 인성이 중간 정도입니다. 펄라이트 주철은 펄라이트와 시멘타이트가 혼합된 상태로 경도는 낮지만 인성이 높아 가공이 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 탄소강에서 Cementite(Fe3C)란?

  1. 철에 탄소가 고용된 고용체
  2. 철과 탄소의 금속간 화합물
  3. 철과 탄소가 합금되어 단상을 이룬 상태
  4. 선철에서만 존재하는 고용체
(정답률: 알수없음)
  • Cementite(Fe3C)는 철과 탄소의 금속간 화합물입니다. 이는 철과 탄소가 결합하여 구성된 화합물로, 탄소가 철 내부에 고용되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 황동(brass)의 설명이 틀린 것은?

  1. Cu와 Zn으로 된 황색 합금이다.
  2. 실용적으로는 대략 Zn이 약 30-40% 정도이다.
  3. Cu와 Sb의 합금을 말한다.
  4. 주조성, 가공성, 기계적 성질이 좋다.
(정답률: 알수없음)
  • 황동은 "Cu와 Sb의 합금을 말한다."라는 설명이 틀린 것입니다. 황동은 실제로 "Cu와 Zn으로 된 황색 합금"이며, 일반적으로 Zn이 약 30-40% 정도 함유됩니다. 황동은 주조성, 가공성, 기계적 성질이 우수하여 다양한 산업 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 0.3% 탄소강의 723℃ 선상에서의 초석 α 의 량은 약 몇% 정도 되는가? (공석강의 탄소함량은 0.8% 임)

  1. 63%
  2. 79%
  3. 84%
  4. 89%
(정답률: 알수없음)
  • 강의 탄소함량이 0.3%이므로, 초석 α의 탄소함량도 0.3%이다. 따라서, 초석 α의 무게는 강의 무게의 0.3%이다.

    또한, 초석 α의 밀도는 강의 밀도보다 작으므로, 같은 부피의 초석 α는 강보다 더 가볍다. 따라서, 초석 α의 부피는 강의 부피보다 크다.

    따라서, 723℃ 선상에서의 초석 α의 량은 강의 무게의 0.3%보다 크고, 부피는 강의 부피보다 크다. 이를 고려하여 보기를 비교해보면, "63%"가 가장 합리적인 답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 알루미늄 합금 중 개량처리(modification)의 효과를 가장 기대하는 합금계(실루민)는?

  1. Aℓ- Co계
  2. Aℓ- Si계
  3. Aℓ- Sn계
  4. Aℓ- Zn계
(정답률: 알수없음)
  • 알루미늄 합금 중에서 Aℓ-Si계는 개량처리에 가장 효과적인 합금계 중 하나입니다. 이는 Si(실리콘)의 첨가로 인해 합금의 경도와 강도가 증가하며, 동시에 열처리 과정에서의 안정성이 향상되기 때문입니다. 또한, Aℓ-Si계는 가공성이 우수하고, 내식성과 내부식성이 뛰어나기 때문에 다양한 산업 분야에서 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 보통주철의 재질에 대한 설명 중 틀린 것은?

  1. 보통주철은 성분범위가 C 2.5-4.0%, Si 0.5-3.5%, Mn 0.2-1.0%, P 0.03-0.8%, S 0.01-0.12%이다.
  2. C는 응고할 때 공정조직의 한 구성 요소인 편상 흑연(flake carbon)을 정출한다.
  3. C, Si 양이 낮을수록 공정량은 많아지고 주조성은 좋아진다.
  4. 보통 주철은 냉각속도가 빠를수록 Fe3C 를 정출한다.
(정답률: 알수없음)
  • C, Si 양이 낮을수록 공정량은 많아지고 주조성은 좋아진다는 설명이 틀린 것이다. 올바른 설명은 C, Si 양이 낮을수록 공정량은 적어지고 주조성은 나아진다는 것이다. 이는 C, Si가 많을수록 주철 내부에서 공정이 많이 일어나고, 이로 인해 주조성이 나빠지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 경도시험에서 나타내는 약어 표기가 틀린 것은?

  1. 비커즈 경도:HV
  2. 쇼어 경도:HS
  3. 브리넬 경도:HB
  4. 로크웰 경도:HL
(정답률: 알수없음)
  • 로크웰 경도는 "HR"이 아니라 "HL"로 표기됩니다. 로크웰 경도는 경도시험 중 하나로, 시편의 표면에 일정한 압력을 가하고 일정한 깊이까지 침투시킨 후, 이를 측정하여 경도를 나타내는 방법입니다. 로크웰 경도는 경도시험 중에서도 가장 일반적으로 사용되는 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 강철에 포함된 Mn의 영향이 아닌 것은?

  1. 유동성 증가
  2. 담금성 양호
  3. 고온가공 용이
  4. 경도, 강도 감소
(정답률: 알수없음)
  • Mn은 강철 합금 원소 중 하나로, 강도와 경도를 증가시키는 역할을 합니다. 따라서, "경도, 강도 감소"가 Mn의 영향이 아닌 것입니다. "유동성 증가", "담금성 양호", "고온가공 용이"는 모두 Mn이 강철에 더해짐으로써 발생하는 효과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 강의 표면경화 열처리에서 고체 침탄 촉진제로서 가장 많이 사용되는 것은?

  1. KCN
  2. KCl
  3. NaCl
  4. BaCO3
(정답률: 알수없음)
  • BaCO3은 고체 침탄 촉진제로서 가장 많이 사용되는 이유는 높은 열분해 온도와 적절한 침탄성을 가지고 있기 때문입니다. 또한, BaCO3은 적은 양으로도 효과적인 침탄 촉진제로 작용하며, 가격이 저렴하고 쉽게 구할 수 있기 때문에 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 상업화에 활용되고 있는 FRM(섬유강화금속)에 사용되는 섬유의 종류가 아닌 것은?

  1. B
  2. SiC
  3. C
  4. Cr2O3
(정답률: 알수없음)
  • FRM은 섬유강화금속(composite material)의 일종으로, 섬유와 금속을 결합시켜 만든 강화재이다. 이때 사용되는 섬유는 일반적으로 탄소섬유, 유리섬유, 실리카카바이드(SiC) 등이 사용된다. 그러나 Cr2O3은 섬유가 아니라 산화크롬으로, FRM에 사용되는 섬유의 종류가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반

81. 다음 중 습기가 있는 용접봉을 사용할 경우 해로운 점 설명과 가장 관계가 적은 것은?

  1. 피복이 떨어지기 쉽고, 아크가 불안정하다.
  2. 용착금속의 기계적 성질이 나빠진다.
  3. 기공이나 균열의 원인이 된다.
  4. 용접기를 손상시킨다.
(정답률: 알수없음)
  • 습기가 있는 용접봉을 사용할 경우, 용접부위의 피복이 떨어지기 쉽고, 아크가 불안정해져 용접 품질이 저하될 수 있으며, 기공이나 균열의 원인이 될 수 있습니다. 그러나 이 중에서 가장 관계가 적은 것은 "용착금속의 기계적 성질이 나빠진다."입니다. 이유는 습기가 용접봉에 영향을 미치는 것이기 때문에, 용착금속의 기계적 성질과는 직접적인 연관성이 없기 때문입니다. 그러나 습기로 인해 용접기를 손상시킬 수 있으므로, 용접기의 안전한 사용을 위해서도 습기가 있는 용접봉은 사용하지 않는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 다음 용접 중 구리합금의 용접에 가장 적합한 것은?

  1. 산소 아세틸렌 용접
  2. 불활성가스 아크용접
  3. 일렉트로 슬래그용접
  4. 서브머지드 아크용접
(정답률: 알수없음)
  • 구리합금은 산화되기 쉬우므로 산소와 반응하여 산화되는 것을 방지하기 위해 불활성가스 아크용접이 가장 적합하다. 불활성가스 아크용접은 용접 시 산소와 반응하지 않는 아르곤, 헬륨 등의 불활성가스를 사용하여 용접 부위를 보호하므로 구리합금의 용접에 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 연강용 피복 아크용접봉 중 내균열성이 가장 좋은 것은?

  1. 고셀룰로스계
  2. 티탄계
  3. 일미나이트계
  4. 저수소계
(정답률: 알수없음)
  • 저수소계 아크용접봉은 내균열성이 가장 좋은 이유는, 이 계열의 아크용접봉은 저합금강 용접에 적합하며, 저수소 함량이 높아 내균열성이 우수하기 때문입니다. 또한, 저수소계 아크용접봉은 용접 후의 파손강도가 높아 안정적인 용접결과를 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 아세틸렌 용기의 안전장치에 대한 설명으로 가장 적합한 것은 ?

  1. 질소를 가스 안정제로 주입하여 가스의 내부 폭발을 방지한다.
  2. 용기 상부 또는 하부에 가용 플러그를 장치하여 용기 내의 온도 상승시 녹아 터지도록 한다.
  3. 다공성 물질과 아세톤에서 모든 위험을 자연적으로 흡수하도록 고안되어 있다.
  4. 스프링식 안전 밸브가 부착되어 용기압이 올라가면 자동 방출하도록 되어있다.
(정답률: 알수없음)
  • 정답은 "용기 상부 또는 하부에 가용 플러그를 장치하여 용기 내의 온도 상승시 녹아 터지도록 한다."입니다. 이유는 이 방식이 용기 내부의 과도한 압력을 방지하고, 안전하게 가용 플러그가 녹아 터지면서 가스를 방출시키기 때문입니다. 이는 용기 내부의 온도가 상승하여 과열되는 경우에도 안전하게 대처할 수 있도록 설계된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 전기저항 점(Spot)용접의 전극(Electrode)재료에 대한 설명으로 틀린 것은?

  1. 피용접재와 합금되기 어려울 것
  2. 전기 전도도가 높을 것
  3. 열전도율이 낮을 것
  4. 기계적 강도가 클 것
(정답률: 알수없음)
  • 전기저항 점용접의 전극재료는 전기 전도도가 높아야 하기 때문에 "열전도율이 낮을 것"은 틀린 설명이다. 전극재료는 피용접재와 합금되기 어려울 것이며, 기계적 강도가 클 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 동 용접이 철강용접에 비해서 어려운 이유가 아닌 것은?

  1. 열전도율이 낮고 냉각속도가 크다.
  2. 산화동을 포함한 부분이 순동보다 먼저 용융하여 균열을 일으키기 쉽다.
  3. 동은 용융 시 산화가 심하며 가스 흡수로 용접부에 기공이 생기는 경우가 많다.
  4. 수소와 같은 확산이 큰 가스를 석출하며 그 압력으로 약점을 형성한다.
(정답률: 알수없음)
  • 동은 열전도율이 낮고 냉각속도가 크기 때문에 용융 후 빠르게 냉각되어 균열이 발생하기 쉽습니다. 따라서 동 용접은 철강용접에 비해 어렵다고 여겨집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 모재는 전혀 녹이지 않고, 모재보다 용융점이 낮은 금속을 녹여 표면장력(원자간의 확산 침투)으로 접합하는 것을 의미하는 용어는?

  1. 융접(fusion welding)
  2. 압접(pressure welding)
  3. 납땜(brazing and soldering)
  4. 저항용접(resistance welding)
(정답률: 알수없음)
  • 납땜은 모재를 전혀 녹이지 않고, 모재보다 용융점이 낮은 금속인 납 등을 녹여 표면장력으로 접합하는 방법이다. 이는 모재를 녹이지 않기 때문에 모재의 물성이 변하지 않아서, 모재의 강도나 경도 등이 유지되는 장점이 있다. 또한, 납땜은 납 등의 저온 용융 금속을 사용하기 때문에, 모재에 대한 열적 영향이 적어서, 모재의 변형이나 왜곡이 적게 일어나는 장점이 있다. 따라서, 납땜은 부품의 접합이나 수리 등에 많이 사용되는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 다음 용접 중 TIG 용접에서 모재에 열이 가장 많이 발생하는 가스와 극성은 ?

  1. Ar가스, DCRP 용접
  2. He가스, DCSP 용접
  3. Ar가스, DCSP 용접
  4. He가스, DCRP 용접
(정답률: 알수없음)
  • TIG 용접에서 모재에 열이 가장 많이 발생하는 가스는 헬륨(He) 가스이며, 극성은 직류(DC)의 양극성(+)인 DCSP 용접입니다. 이는 헬륨 가스가 아르곤(Ar) 가스보다 열전도율이 높기 때문에 열이 모재로 빠르게 전달되어 열이 집중되기 때문입니다. 또한, 양극성 DCSP 용접은 양극에서 열이 집중되어 용접 부위가 더 뜨거워지기 때문에 모재에 더 많은 열이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 납땜시 사용되는 용제(Flux)의 역할로 잘못 설명한 것은?

  1. 용접중 발생하는 산화물 제거
  2. 용접부의 인성을 증가
  3. 용가재의 유동성을 향상
  4. 모재 표면의 산화 방지
(정답률: 알수없음)
  • 용제(Flux)의 역할 중 "용접부의 인성을 증가"는 잘못된 설명입니다. 용제의 주요 역할은 용접 중 발생하는 산화물을 제거하고, 용가재의 유동성을 향상시켜 용접을 원활하게 진행하며, 모재 표면의 산화를 방지하는 것입니다. 인성은 용접부의 내구성과 관련된 요소로, 용접 기술과 용접재료의 선택에 따라 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 미그(MIG)용접의 장점 설명으로 틀린 것은?

  1. 수동 아크용접에 비해 용착율이 높다.
  2. 박판 용접에는 적합하지 않다.
  3. 티그 용접에 비해 용융속도가 빠르다.
  4. 탄산가스 아크용접에 비해 스패터 발생이 많다.
(정답률: 알수없음)
  • 탄산가스 아크용접에 비해 스패터 발생이 많다는 것은 틀린 설명입니다. MIG 용접은 탄산가스 아크용접에 비해 스패터 발생이 적습니다. 스패터란 용접 과정에서 용접봉과 부품 사이에서 발생하는 불순물이며, 스패터 발생이 적을수록 용접 후 정리 작업이 간편해지고 용접 부위의 외관도 깔끔해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 피복금속 아크용접에서 아크가 용접의 단위 길이(1㎝)당 발생하는 전기적 에너지 H(Joule/cm)는? ( 아크 전압은 E Volt, 아크전류를 I 암페어, 용접속도는 V ㎝/min 라 한다.)

(정답률: 알수없음)
  • 아크용접에서 전기적 에너지는 전압과 전류, 그리고 용접속도에 따라 결정된다. 따라서, 보기에서 주어진 공식 중에서 전압과 전류, 그리고 용접속도를 모두 고려한 공식은 "" 이다. 이 공식은 아크 전압과 전류, 그리고 용접속도를 이용하여 단위 길이(1cm)당 발생하는 전기적 에너지를 계산하는 공식이다. 따라서, 이 공식이 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 용접부의 기공 발생 방지책 설명으로 틀린 것은 ?

  1. 위빙을 하여 열량을 늘리거나 예열을 한다.
  2. 충분히 건조한 저수소계 용접봉으로 바꾼다.
  3. 이음 표면을 깨끗하게 하고 적당한 전류로 조절한다.
  4. 용접속도를 빠르게 조절한 후 용접부를 급냉한다.
(정답률: 알수없음)
  • "용접속도를 빠르게 조절한 후 용접부를 급냉한다."는 틀린 것이다. 이는 오히려 용접부의 기공 발생을 유발할 수 있다. 용접부를 급격하게 냉각시키면, 용접부의 급격한 수축으로 인해 응력이 발생하고, 이는 용접부의 기공 발생을 촉진시킨다. 따라서, 용접부를 냉각시키는 경우에는 서서히 냉각시키는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 피복금속 아크용접봉 E4316은 어떤 계통의 용접봉인가 ?

  1. 저수소계
  2. 철분수소계
  3. 철분 산화철계
  4. 고산화 티탄계
(정답률: 알수없음)
  • 피복금속 아크용접봉 E4316은 저수소계 용접봉입니다. 이는 용접봉의 화학성분에 수소 함량이 적은 저수소계에 속하기 때문입니다. 이러한 저수소계 용접봉은 용접 시 수소가 발생하는 것을 최소화하여 용접부의 강도와 내식성을 향상시키는 효과가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 탄산가스 아크 용접에 관한 다음 사항 중 틀린 것은?

  1. 이음가공에서의 이음 각도공차는 ±5°이내로 하는 것이 좋다.
  2. 아크 종점에서는 용입이 얕으므로 아크를 신속하게 정지시켜 크레이터의 발생을 막는다.
  3. 고장력강이나 합금강의 가접은 반드시 저수소계 용접봉을 사용하도록 한다.
  4. 2차 무부하 전압이 60V 정도인 경우, 콘택트 팁에 와이어가 용착하기 쉽다.
(정답률: 알수없음)
  • "아크 종점에서는 용입이 얕으므로 아크를 신속하게 정지시켜 크레이터의 발생을 막는다."가 틀린 것이 아니다.

    아크 종점에서는 용입이 얕아지므로, 용접봉을 빠르게 이동시켜 아크를 종료시켜야 한다. 이렇게 하지 않으면 크레이터가 발생하여 용접봉과 용접부위에 손상을 입힐 수 있다. 따라서 "아크 종점에서는 용입이 얕으므로 아크를 신속하게 정지시켜 크레이터의 발생을 막는다."는 올바른 내용이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 피복 금속 아크 용접봉에 도포(塗布)되는 용제(Flux)의 기능(機能) 설명으로 틀린 것은?

  1. 특별한 자세(姿勢)의 용접을 쉽게 한다.
  2. 아크(arc)의 발생, 안전 및 유지를 용이하게 한다.
  3. 가스를 발생시켜서 대기(大氣)의 침입을 방지한다.
  4. 적당한 아크 전압과 용융점이 높은 슬랙을 만든다.
(정답률: 알수없음)
  • "적당한 아크 전압과 용융점이 높은 슬랙을 만든다."는 틀린 설명입니다. 피복 금속 아크 용접봉에 도포되는 용제(Flux)는 용접 시 아크를 안정적으로 발생시키고, 용융된 금속을 보호하며, 산화물을 제거하여 용접 부위의 결함을 방지하는 역할을 합니다. 따라서 "적당한 아크 전압과 용융점이 높은 슬랙을 만든다."는 올바른 설명이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 논 가스 아크용접의 장ㆍ단점 설명으로 틀린 것은?

  1. 전자세 용접이 가능하다.
  2. 보호가스나 용제의 공급이 필요하다.
  3. 용접 전원으로 교ㆍ직류를 모두 사용할 수 있다.
  4. 용접 길이가 긴 용접물은 아크를 중단하지 않고 연속용접을 할 수 있다.
(정답률: 알수없음)
  • 답: "보호가스나 용제의 공급이 필요하다."가 틀린 것이 아니라 옳은 것이다. 논 가스 아크용접은 용접 시 보호가스나 용제를 사용하여 용접부위를 보호하고 용접물의 품질을 향상시키기 때문에 보호가스나 용제의 공급이 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 용접시 발생하는 결함인 균열(crack)을 억제하기 위한 방법이 아닌 것은?

  1. 예열을 한다
  2. 후열을 한다
  3. 용접전류를 높인다
  4. 피닝을 한다
(정답률: 알수없음)
  • 용접전류를 높이면 균열 발생 가능성이 더욱 높아지기 때문에, 균열을 억제하는 방법이 아니다. 따라서 정답은 "용접전류를 높인다"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 150㎏f/cm2 의 압력으로 대기압하에는 6,000ℓ가 충전된 산소를 압력이 100㎏f/cm2 될 때까지 사용하였다면 산소 사용량은?

  1. 1200ℓ
  2. 1500ℓ
  3. 1800ℓ
  4. 2000ℓ
(정답률: 알수없음)
  • 이 문제에서는 보일의 법칙을 이용하여 계산할 수 있다.

    보일의 법칙: P1V1 = P2V2

    여기서 P1은 초기 압력, V1은 초기 부피, P2는 최종 압력, V2는 최종 부피를 나타낸다.

    주어진 조건에서 초기 압력 P1은 150㎏f/cm2, 초기 부피 V1은 6,000ℓ이다. 최종 압력 P2는 100㎏f/cm2이다. 따라서 최종 부피 V2를 구하면 된다.

    P1V1 = P2V2

    150㎏f/cm2 × 6,000ℓ = 100㎏f/cm2 × V2

    V2 = (150㎏f/cm2 × 6,000ℓ) ÷ 100㎏f/cm2 = 9,000ℓ

    따라서, 최종 부피 V2는 9,000ℓ이다. 따라서 사용한 산소의 양은 초기 부피에서 최종 부피를 뺀 값이다.

    사용한 산소의 양 = V1 - V2 = 6,000ℓ - 9,000ℓ = -3,000ℓ

    하지만, 이 값은 음수이므로 사용한 산소의 양은 0ℓ이다. 따라서 정답은 "2000ℓ"이 아니라 "0ℓ"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 교류아크 용접기의 1차측 입력이 20[kVA]인 경우 가장 적합한 퓨즈의 용량은? (단, 이 용접기의 전원전압은 200V이다.)

  1. 100[A]
  2. 120[A]
  3. 150[A]
  4. 200[A]
(정답률: 알수없음)
  • 전류 = 전력 ÷ 전압 = 20,000 ÷ 200 = 100[A]
    따라서, 가장 적합한 퓨즈의 용량은 "100[A]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 용접후 용접변형을 교정하기 위한 방법이 아닌 것은?

  1. 피닝법
  2. 역변형법
  3. 얇은 판에 대한 점 수축법
  4. 후판에 대한 가열후 압력을 주어 수냉하는 법
(정답률: 알수없음)
  • 역변형법은 용접 후 용접부위를 역으로 굽어서 변형을 교정하는 방법이다. 따라서 이 방법은 용접변형을 교정하기 위한 방법 중 하나이다. 따라서 정답은 "역변형법"이 아닌 다른 방법들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
