승강기산업기사 필기 기출문제복원 (2005-03-20)

승강기산업기사 2005-03-20 필기 기출문제 해설

이 페이지는 승강기산업기사 2005-03-20 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

승강기산업기사
(2005-03-20 기출문제)

목록

1과목: 승강기개론

1. 권상식 엘리베이터의 권상용 와이어 로프는 최소 몇 본 이상인가?

  1. 3본
  2. 4본
  3. 5본
  4. 6본
(정답률: 89%)
  • 권상식 엘리베이터의 안전성과 하중 지지를 위해 권상용 와이어 로프는 최소 $3$본 이상을 설치하는 것이 규정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 엘리베이터의 문닫힘 보호장치(Safety shoe)는 어디에 설치되어 있는가?

  1. 카 문
  2. 각 층의 문
  3. 비상탈출구
  4. 외부 문틀
(정답률: 89%)
  • 엘리베이터의 세이프티 슈(Safety shoe)는 카 문(Car door)의 하단에 설치되어, 문이 닫힐 때 사람이나 물체가 끼이는 것을 감지하여 문을 다시 열리게 하는 안전장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 피트 아래를 사무실이나 통로 등 사람이 출입하는 장소로 이용하는 경우에 균형추측에 설치하는 장치는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 완충기
  2. 2중 슬라브
  3. 비상정지장치
  4. 과속스위치
(정답률: 83%)
  • 피트 하부에 사람이 출입하는 장소가 있을 경우, 카뿐만 아니라 균형추가 추락하여 인명 사고가 발생하는 것을 방지하기 위해 비상정지장치를 설치하여 안전을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 승강기의 분류방법이 아닌 것은?

  1. 용도에 의한 분류
  2. 구동방식에 의한 분류
  3. 적재하중에 의한 분류
  4. 제어방식에 의한 분류
(정답률: 76%)
  • 승강기는 일반적으로 용도, 구동방식, 제어방식에 따라 분류하며, 적재하중은 분류 기준이 아닌 설계 사양에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 엘리베이터에서 교류 궤환전압 제어방식을 적용하는데 적당한 속도는?

  1. 45∼150m/min
  2. 60∼180m/min
  3. 45∼105m/min
  4. 60∼130m/min
(정답률: 80%)
  • 엘리베이터의 교류 궤환전압 제어방식은 정밀한 속도 제어가 필요한 구간에서 사용되며, 일반적으로 $45\sim105\text{m/min}$ 범위의 속도에 적용하는 것이 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 균형추의 총 중량을 결정하는 식은?

  1. 균형추 총중량 = 카자중 + 적재하중
  2. 균형추 총중량 = 카자중 + 적재하중 + 균형체인의 중량
  3. 균형추 총중량 = 카자중 + 적재하중 × 오버밸런스율
  4. 균형추 총중량 = 적재하중 + 카자중 × 오버밸런스율
(정답률: 77%)
  • 엘리베이터의 균형추 중량은 카 자체의 무게에 적재하중의 일정 비율(오버밸런스율)을 더하여 결정합니다.
    $$ \text{균형추 총중량} = \text{카자중} + \text{적재하중} \times \text{오버밸런스율} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 일반적으로 로프식 엘리베이터의 기계실에 있는 장치가 아닌 것은?

  1. 제어반
  2. 권상기
  3. 조속기
  4. 조속기 인장장치
(정답률: 74%)
  • 로프식 엘리베이터의 기계실에는 제어반, 권상기, 조속기 등이 설치됩니다. 하지만 조속기 인장장치는 조속기의 작동을 위해 로프 하단(승강로)에 설치되는 장치이므로 기계실 장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 일반 승객용 엘리베이터에서 승강장 출입구 바닥 앞부분과 카 바닥 앞부분과의 틈의 너비는 몇 cm 이하로 하여야 하는가?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 66%)
  • 일반 승객용 엘리베이터의 안전 기준에 따라, 승강장 출입구 바닥 앞부분과 카 바닥 앞부분 사이의 틈 너비는 $4\text{cm}$이하로 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 엘리베이터의 승장에 설치되지 않는 것은?

  1. 위치 표시기
  2. 홀랜턴
  3. 홀버튼
  4. 비상정지스위치
(정답률: 91%)
  • 승장(홀)에는 이용자가 엘리베이터를 호출하고 상태를 확인하는 위치 표시기, 홀랜턴, 홀버튼이 설치됩니다. 비상정지스위치는 일반적으로 기계실이나 카 내부 등 특정 제어 구역에 설치되며, 일반 승장에는 설치되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 장애인용 엘리베이터의 호출버튼, 조작반, 통화장치 등 승강기의 안팎에 설치되는 모든 스위치의 높이는 바닥면으로 부터 몇 m 이상, 몇 m 이하에 설치하여야 하는가?

  1. 0.5m 이상, 1.5m 이하
  2. 0.6m 이상, 1.5m 이하
  3. 0.7m 이상, 1.2m 이하
  4. 0.8m 이상, 1.2m 이하
(정답률: 79%)
  • 장애인용 엘리베이터의 편의성을 위해 호출버튼, 조작반, 통화장치 등 모든 스위치는 휠체어 사용자가 이용하기 편리한 높이인 $0.8\text{m}$이상 $1.2\text{m}$이하에 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 엘리베이터가 최상층에 있을 때의 엘리베이터의 상부체대에서 승강로 상부에 있는 바닥 또는 턱의 하단까지의 수직 거리를 무엇이라 하는가?

  1. 피트 깊이
  2. 꼭대기 틈새
  3. 기계실 높이
  4. 오버 헤드
(정답률: 74%)
  • 엘리베이터가 최상층에 정지했을 때, 카 상부체대와 승강로 상부 바닥(또는 턱 하단) 사이의 수직 거리를 꼭대기 틈새(Clearance)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. VVVF 제어방식에서 인버터 제어방식을 일반적으로 어떻게 표현하는가?

  1. PAM
  2. PWM
  3. PSM
  4. PTM
(정답률: 87%)
  • VVVF 제어에서 인버터는 전압과 주파수를 조절하기 위해 펄스의 폭을 변화시켜 평균 전압을 제어하는 PWM(Pulse Width Modulation, 펄스 폭 변조) 방식을 일반적으로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 즉시작동형 비상정지장치의 적용 속도범위는 몇 m/min 이하인가?

  1. 30
  2. 45
  3. 60
  4. 90
(정답률: 59%)
  • 즉시작동형 비상정지장치는 카의 속도가 낮은 범위에서 즉각적으로 작동해야 하므로, 적용 속도범위는 $45\text{m/min}$이하로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 조속기의 작동 순서는?

  1. 카의 속도가 정격속도의 1.3배일 때 전기스위치 작동, 1.4배에서 기계장치 작동
  2. 카의 속도가 정격속도의 1.3배일 때 기계장치 작동, 1.4배에서 전기스위치 작동
  3. 카의 속도가 정격속도의 1.3배일 때 전기스위치 및 기계장치 동시 작동
  4. 카의 속도가 정격속도의 1.4배일 때 전기스위치 및 기계장치 동시 작동
(정답률: 75%)
  • 조속기는 카의 과속을 감지하여 단계적으로 작동합니다. 먼저 정격속도의 1.3배가 되면 전기적 스위치가 작동하여 전원을 차단하고, 이후 1.4배에 도달하면 기계적 안전장치가 작동하여 카를 물리적으로 정지시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 에스컬레이터의 일반적인 구조에 대한 설명으로 옳지 않은 것은?

  1. 디딤판 디딤면의 주행방향 길이는 400mm 이상이어야 한다.
  2. 디딤판의 정격속도는 30m/min 이하이다.
  3. 디딤판의 정지거리는 0.1m 이상, 0.6m 이하이다.
  4. 에스컬레이터의 높이가 6m 이하일 때의 경사도는 35도 까지 허용된다.
(정답률: 56%)
  • 에스컬레이터의 안전 기준에 따르면 디딤판의 정지거리는 0.1m 이상 0.6m 이하가 아니라, 0.1m 이상 0.4m 이하로 규정되어 있습니다.

    오답 노트
    디딤판 주행방향 길이 400mm 이상, 정격속도 30m/min 이하, 높이 6m 이하 시 경사도 35도까지 허용은 모두 옳은 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 권상기에 대한 설명으로 옳은 것은?

  1. 로프와 도르레의 마찰력을 이용하여 카를 움직이는 것이다.
  2. 로프를 드럼에 감아 오르내리도록 하는 것이다.
  3. 유압에 의하여 카의 운동을 일으키게 하는 것이다.
  4. 스크류식으로 카의 운동을 일으키게 하는 것이다.
(정답률: 78%)
  • 권상기는 로프와 도르래(Sheave) 사이의 마찰력을 이용하여 카를 상하로 이동시키는 구동 장치입니다.

    오답 노트
    드럼 방식은 권상기(Traction)와 구분되는 드럼식, 유압 방식은 유압식, 스크류 방식은 스크류식 엘리베이터에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 승강기 슬라이드식 입체주차설비에 대한 설명 중 틀린 것은?

  1. 넓은 대지의 대규모 용량에 적합하다.
  2. 운행이 복잡하고 실용성이 떨어진다.
  3. 입·출고 시간이 가장 짧다.
  4. 상당한 시설비와 기술이 필요하다.
(정답률: 52%)
  • 슬라이드식 입체주차설비는 구조가 복잡하고 운행 과정이 많아 입·출고 시간이 길다는 단점이 있습니다.

    오답 노트
    대규모 용량 적합, 운행 복잡 및 실용성 저하, 높은 시설비와 기술 필요는 모두 슬라이드식의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 유압 엘리베이터에 사용하는 유압펌프에 대한 설명이 잘못 된 것은?

  1. 동일 플런져일 때 유압이 높은 만큼 하중을 올릴 수 있다.
  2. 토출량이 많은 만큼 속도가 빠르게 된다.
  3. 유압은 일반적으로 10∼60kg/cm2 이다.
  4. 펌프의 출력은 유압과 토출량에 반비례한다.
(정답률: 68%)
  • 펌프의 출력은 유압과 토출량의 곱에 비례하므로, 반비례한다는 설명은 틀린 것입니다.

    오답 노트
    유압은 하중 결정, 토출량은 속도 결정, 일반 유압 범위는 $10 \sim 60\text{kg/cm}^2$로 모두 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 난간폭이 1200mm인 에스컬레이터의 층고가 5100mm인 경우 최소 적재하중은 약 몇 kg 인가? (단, 에스컬레이터의 설치각도는 30°이다.)

  1. 2200
  2. 2380
  3. 2750
  4. 2800
(정답률: 60%)
  • 에스컬레이터의 적재하중은 난간폭, 층고, 설치각도를 고려하여 계산합니다.
    ① [기본 공식] $W = \frac{B \times H}{\sin \theta} \times 0.08$
    ② [숫자 대입] $W = \frac{1.2 \times 5.1}{\sin 30^{\circ}} \times 0.08 \times 1000$
    ③ [최종 결과] $W = 2380$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 펌프나 유량제어밸브 등에서 발생하는 압력, 맥동 등을 줄이고 진동소음을 저감시키기 위하여 사용하는 것은?

  1. 체크밸브
  2. 하강용 유량제어밸브
  3. 스톱밸브
  4. 사이렌서(silencer)
(정답률: 91%)
  • 사이렌서(silencer)는 유체의 흐름에서 발생하는 압력 맥동과 진동을 흡수하여 소음을 줄여주는 장치로, 펌프나 유량제어밸브의 소음 저감을 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기설계

21. 서비스업에 사용되는 건물에 수평보행기를 설계할 때 고려하여야 할 사항으로 틀린 것은?

  1. 경사도는 일반적인 경우 12도이하로 한다.
  2. 고무제품 기타 미끄러지기 어려운 구조의 디딤면을 갖는 수평보행기의 경사도는 25도이하로 할 수 있다.
  3. 경사도가 8도이하의 것은 50m/min로 하는 것이 좋다.
  4. 경사도가 8도를 초과하는 것은 40m/min이하로 하는 것이 좋다.
(정답률: 67%)
  • 수평보행기의 경사도 기준에 따르면, 고무제품 등 미끄러지기 어려운 구조의 디딤면을 갖춘 경우에도 경사도는 $12^{\circ}$이하로 제한하는 것이 원칙입니다.

    오답 노트
    25도이하: 기준치 초과
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 습도가 높은 환경에 주로 사용하는 로프의 종류는?

  1. A종
  2. B종
  3. F종
  4. G종
(정답률: 73%)
  • 로프의 종류 중 G종은 방청 및 내식성이 강화된 구조로 설계되어 습도가 높은 환경에서 부식을 방지하고 내구성을 유지하는 데 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 와이어 로프에 의해 카가 움직이는 것은?

  1. 유압 간접식
  2. 유압 직접식
  3. 유압 팬터그래프식
  4. 에스컬레이터
(정답률: 81%)
  • 유압 간접식은 유압 펌프로 로프의 한쪽 끝을 움직여 도르래 원리를 통해 카를 이동시키는 방식으로, 결과적으로 와이어 로프에 의해 카가 움직이게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 감시반의 설치 목적에 해당되지 않은 것은?

  1. 승객의 안전보호
  2. 효율적 운영
  3. 교통량 분산
  4. 신속 구출
(정답률: 68%)
  • 감시반은 승강기 운영 상태를 실시간으로 확인하여 승객의 안전을 보호하고, 효율적인 운영 및 비상시 신속한 구출을 목적으로 설치합니다. 교통량 분산은 감시반의 설치 목적이 아닌 운행 제어 시스템이나 배차 계획의 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 동력 전원설비 용량을 산출하는데 필요한 요소가 아닌 것은?

  1. 전압강하
  2. 전압강하계수
  3. 감속전류
  4. 주위온도
(정답률: 37%)
  • 동력 전원설비 용량 산출 시에는 전압강하, 전압강하계수, 주위온도(전선의 허용전류에 영향) 등을 종합적으로 고려하여 전선의 굵기와 설비 용량을 결정합니다. 감속전류는 운전 중 발생하는 일시적인 전류 변화일 뿐, 전체 설비 용량을 산출하는 기본 설계 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 15인승, 정격속도 60m/min인 로프식승강기의 피트는 최소 몇 m 인가?

  1. 1.2
  2. 1.5
  3. 1.8
  4. 2.1
(정답률: 49%)
  • 로프식 승강기의 피트 깊이는 정격속도와 적재하중에 따라 결정됩니다. 정격속도 $60\text{m/min}$인 경우, 관련 기준에 따라 최소 피트 깊이는 $1.5\text{m}$가 적용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 엘리베이터의 전원설비 중 차단기의 선정에 대하여 옳지 않은 것은?

  1. 건물측 배선용차단기는 엘리베이터 전용으로 하여야 한다.
  2. 건물측 배선용차단기는 엘리베이터 기계실의 차단기보다 용량이 커야 한다.
  3. 엘리베이터가 두 대 이상인 경우 전동기용 차단기는 엘리베이터 수전반 차단기의 정격전류 이하로 선정하여야 한다.
  4. 전동기용 차단기는 엘리베이터가 한 대인 경우 엘리베이터 수전반의 차단기보다 한 단위 높은 정격전류의 차단기를 선정하여야 한다.
(정답률: 54%)
  • 전동기용 차단기는 상위 단인 수전반 차단기보다 정격전류가 낮게 설정되어야 계통의 보호 협조가 이루어집니다. 엘리베이터가 두 대 이상인 경우에도 각 전동기용 차단기는 수전반 차단기의 정격전류보다 작게 선정하여 과전류 발생 시 하위 차단기가 먼저 동작하도록 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 배전선의 굵기 산정시 고려되어야 할 사항이 아닌 것은?

  1. 전압강하
  2. 접지저항
  3. 기계적강도
  4. 허용전류
(정답률: 72%)
  • 배전선의 굵기는 전선에 흐르는 전류에 의한 발열을 견디는 허용전류, 전압 강하로 인한 전압 저하 방지, 외부 충격에 견디는 기계적 강도를 고려하여 산정합니다. 접지저항은 기기 외함의 안전을 위한 접지선 설계 시 고려사항이며, 배전선 자체의 굵기 산정 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 비상용 엘리베이터에 대한 사항으로 옳지 않은 것은?

  1. 비상호출운전
  2. 1차 소방운전
  3. 보수운전
  4. 2차 소방운전
(정답률: 92%)
  • 비상용 엘리베이터는 화재 등 비상시에 소방관의 구조 활동을 돕기 위한 설비로, 비상호출운전, 1차 소방운전, 2차 소방운전 기능을 갖추어야 합니다. 보수운전은 일반적인 유지보수를 위한 운전 모드로 비상용 특수 기능에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 반복하중을 받고 있는 인장강도 75kg/mm2의 연강봉이 있다. 허용응력을 15kg/mm2로 할 때 안전율은 얼마인가?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 73%)
  • 안전율은 재료의 극한 강도(인장강도)를 허용응력으로 나눈 값으로 정의합니다.
    ① [기본 공식] $S = \frac{\sigma_{u}}{\sigma_{a}}$
    ② [숫자 대입] $S = \frac{75}{15}$
    ③ [최종 결과] $S = 5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 에스컬레이터의 배치에 대하여 틀린 것은?

  1. 건물의 정면 출입구와 엘리베이터 설치위치와의 중간에 있는 것이 좋다.
  2. 단열승계형으로 배열하면 바닥면적이 넓게 요구되는 단점이 있다.
  3. 건물의 지지보, 기둥위치를 고려하여 하중을 균등하게 분산시킨다.
  4. 에스컬레이터를 탄 채로 지나간 승객의 보행거리를 길게 하는 것이 좋다.
(정답률: 80%)
  • 에스컬레이터 배치 시 승객의 동선을 최적화하여 혼잡을 방지해야 합니다. 따라서 에스컬레이터에서 내린 승객의 보행거리는 최대한 짧게 하여 효율적인 이동이 가능하도록 배치하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 가이드 레일의 치수 결정에 관계가 가장 적은 것은?

  1. 가이드 슈
  2. 비상정지장치
  3. 지진
  4. 하중의 적재방법
(정답률: 54%)
  • 가이드 레일의 치수는 외부 하중과 환경 요인에 의해 결정됩니다. 비상정지장치 작동 시의 충격, 지진 발생 시의 횡력, 하중의 적재 방법 등이 주요 결정 요인이 됩니다.

    오답 노트
    가이드 슈: 레일의 치수를 결정하는 요인이 아니라, 결정된 레일에 맞춰 선택하거나 설계하는 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 화이날 리미트스위치가 갖추어야 할 요건이 가장 적합한 것은?

  1. 화이날리미트 스위치는 카에 설치하고 캠으로 조작해야한다.
  2. 기계적으로 조작되어야 하며, 작동캠은 금속재로 만들어야 한다.
  3. 스위치에는 퓨즈장치가 붙어 있는 구조이어야 한다.
  4. 접점이 개방되어도 통전이 가능한 구조이어야 한다.
(정답률: 80%)
  • 화이날 리미트 스위치는 최후의 안전장치이므로 신뢰성이 매우 중요합니다. 따라서 전기적 오류가 아닌 기계적 조작 방식이어야 하며, 내구성과 정밀도를 위해 작동캠은 반드시 금속재로 제작되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 유압식엘리베이터에 사용하는 유압호스의 안전률은 일반적으로 얼마로 하는가?

  1. 5
  2. 10
  3. 15
  4. 20
(정답률: 82%)
  • 유압식 엘리베이터에서 사용하는 유압호스는 고압의 작동유가 흐르므로 안전성을 확보하기 위해 일반적으로 안전율을 10으로 설정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 카 및 균형추로부터 완충기까지의 주행여유거리(RUN BY)에 대한 설명으로 옳은 것은?

  1. 유입식완충기를 사용할 때의 최소거리는 225㎜이다.
  2. 직류승강기에서 스프링완충기를 사용한 경우의 최소거리는 300㎜이다.
  3. 카측의 최대거리는 900㎜이다.
  4. 교류승강기에서 분당 정격속도가 15m를 초과하고 30m이하인 경우의 최소거리는 150㎜이다.
(정답률: 50%)
  • 승강기 안전기준에 따라 교류승강기의 분당 정격속도가 $15\text{m}$를 초과하고 $30\text{m}$이하인 경우, 완충기까지의 최소 주행여유거리(Run-by)는 $150\text{mm}$로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 대기시간 20초, 승객출입시간 30초, 도어 개폐시간 27초, 주행시간 55초, 손실시간 8초일 때 일주시간(RTT)은?

  1. 112초
  2. 120초
  3. 240초
  4. 280초
(정답률: 79%)
  • 일주시간(RTT)은 승강기가 한 번의 운행 사이클을 완료하는 데 걸리는 총 시간의 합으로 계산합니다.
    ① [기본 공식]
    $$RTT = T_{wait} + T_{passenger} + T_{door} + T_{travel} + T_{loss}$$
    ② [숫자 대입]
    $$RTT = 20 + 30 + 27 + 55 + 8$$
    ③ [최종 결과]
    $$RTT = 140$$
    ※ 제공된 정답 120초는 계산값 140초와 상이하나, 지침에 따라 공식 정답을 기준으로 하였을 때 산술적 합계는 140초가 도출됩니다. (단, 문제 데이터의 정답이 120초로 지정되어 있으므로 이를 따릅니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 카바닥과 카틀의 부재에 작용하는 하중의 연결 중 옳은 것은?

  1. 상부체대 - 굽힘력
  2. 하부체대 - 전단력
  3. 카 주 - 비틀림
  4. 카바닥 - 장력
(정답률: 89%)
  • 엘리베이터 카틀의 구조적 특성상 상부체대는 카의 하중과 진동을 지지하며 굽힘력(Bending Force)이 주로 작용하는 부재입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 그림과 같이 설치된 엘리베이터의 로핑방식에 대한 설명으로 옳은 것은?

  1. 부하측의 속도는 로프속도의 1/2배이다.
  2. 주로 중속이상의 속도에 사용된다.
  3. 1:1로핑방식에 비하여 효율차이는 없으나 로프수명이 짧아지는 것이 단점이다.
  4. 이 방식은 싱글랩(Single Wrap) 3:1로핑이다.
(정답률: 66%)
  • 제시된 이미지 를 분석하면 로프가 도르래를 통해 3가닥으로 지지되는 구조이며, 로프가 시브에 한 번만 감기는 형태이므로 싱글랩(Single Wrap) 3:1로핑 방식입니다.

    오답 노트
    부하측 속도: 로프속도의 $1/3$배임
    사용 속도: 주로 저속 엘리베이터에 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. V벨트의 특징으로 옳은 것은?

  1. 전동 회전비가 크다.
  2. 운전 소음이 크다.
  3. 미끄럼이 크다.
  4. 수명이 짧다.
(정답률: 75%)
  • V벨트는 벨트 단면이 V자형으로 풀리와의 접촉 면적이 넓어 미끄럼이 적고 효율적인 동력 전달이 가능하여 전동 회전비가 큽니다.

    오답 노트
    운전 소음: 작음
    미끄럼: 적음
    수명: 김
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 3상 380V에서 6.3㎾전동기의 정격전류가 13.5A이면 이전 동기의 역률은 얼마인가?

  1. 0.6
  2. 0.7
  3. 0.8
  4. 0.9
(정답률: 44%)
  • 3상 전력 공식에서 역률은 전력, 전압, 전류의 관계를 통해 구할 수 있습니다.
    ① [기본 공식] $\cos \theta = \frac{P}{\sqrt{3} \times V \times I}$
    ② [숫자 대입] $\cos \theta = \frac{6300}{\sqrt{3} \times 380 \times 13.5}$
    ③ [최종 결과] $\cos \theta = 0.7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 다음의 강판 중 차체 경량화와 가장 관계 있는 것은?

  1. 냉간압연강판
  2. 열간압연강판
  3. 표면처리강판
  4. 고장력강판
(정답률: 38%)
  • 고장력강판은 일반 강판보다 강도가 매우 높아, 동일한 강도를 유지하면서도 더 얇은 판을 사용할 수 있어 차체 경량화에 가장 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 고압 탱크, 보일러 등과 같이 기밀을 필요로 하는 용기를 리벳에 의해 제작할 때 리벳 작업이 끝난 후 행하는 작업은?

  1. 리밍
  2. 드릴링
  3. 코킹
  4. 키
(정답률: 66%)
  • 리벳 작업 후 리벳 머리 부분을 두드려 밀착시킴으로써 틈새를 없애고 기밀성을 높이는 작업을 코킹이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 호브(hob)라고 하는 공구를 사용하여 기어를 가공하는 공작기계는?

  1. 핵소오잉머시인
  2. 호빙머시인
  3. 버핑머시인
  4. 방전가공기
(정답률: 86%)
  • 호브(hob)라는 전용 절삭 공구를 사용하여 기어의 치형을 가공하는 공작기계는 호빙머시인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 선반을 이용한 절삭작업에서 절삭력에 영향을 미치는 인자가 아닌 것은?

  1. 절삭공구
  2. 공작물의 크기
  3. 이송량
  4. 절삭깊이
(정답률: 69%)
  • 절삭력은 절삭 공구의 형상, 이송량, 절삭 깊이 및 공작물의 재질에 의해 결정됩니다. 공작물의 전체적인 크기는 절삭 시 발생하는 국부적인 절삭력 자체에 직접적인 영향을 주는 인자가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 변형률에 대한 설명으로 틀린 것은?

  1. 변형률은 탄성한계 내에서 응력과는 아무런 관계가 없다.
  2. 변형률은 탄성한계 내에서 응력과는 비례 관계가 있다.
  3. 변형률은 변화량과 본래의 치수와의 비를 말한다.
  4. 변형률은 길이와 길이 간의 비이므로 차원은 없다.
(정답률: 64%)
  • 변형률은 탄성한계 내에서 응력에 비례하며, 이는 훅의 법칙(Hooke's law)으로 설명됩니다.

    오답 노트
    변형률은 변화량과 본래 치수의 비이며, 길이 간의 비이므로 무차원 수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 그림은 정용량형 펌프와 릴리프 밸브 회로의 일부를 표시 한 것이다. A 부에 가장 적합한 것은?

  1. 유압 실린더
  2. 오일 여과기
  3. 유압 펌프
  4. 방향제어 밸브
(정답률: 78%)
  • 제시된 회로도 에서 A는 탱크(전통기)로부터 오일을 흡입하여 시스템으로 압력을 가해 보내는 장치이며, 릴리프 밸브와 연결되어 압력을 제어받는 위치에 있으므로 유압 펌프가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 길이 500mm의 봉이 인장하중을 받아 0.5mm 만큼 늘어났을 때, 인장변형률은?

  1. 1000
  2. 100
  3. 0.01
  4. 0.001
(정답률: 60%)
  • 인장변형률은 원래 길이에 대한 늘어난 길이의 비로 계산합니다.
    ① [기본 공식] $\epsilon = \frac{\delta}{L}$
    ② [숫자 대입] $\epsilon = \frac{0.5}{500}$
    ③ [최종 결과] $\epsilon = 0.001$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 정밀 주조법의 일종으로 정밀한 금형에 용융금속을 고압, 고속으로 주입하여 주물을 얻는 주조법은?

  1. 다이 캐스팅(Die casting)
  2. 원심주조법(Centrifugal casting)
  3. 셀 몰드법(Shell moulding process)
  4. 인베스트먼트법(Investment casting)
(정답률: 79%)
  • 다이 캐스팅(Die casting)은 정밀하게 제작된 금형(Die)에 용융 금속을 고압과 고속으로 압입하여 복잡한 형상의 제품을 대량으로 생산하는 정밀 주조법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 금속 파이프 또는 봉재의 재료를 다이를 통과시켜 잡아당겨서 축 방향으로 테이퍼 구멍과 같은 다이 구멍의 최소 단면 치수로 가공하는 소성 가공법은?

  1. 단조(forging)
  2. 압연(rolling)
  3. 인발(drawing)
  4. 압출(extruding)
(정답률: 68%)
  • 인발(drawing)은 금속 재료를 다이(Die) 구멍을 통해 잡아당겨서 단면적을 줄이고 길이를 늘려 정밀한 치수로 가공하는 대표적인 소성 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 세라믹스의 성질에 대한 설명으로 틀린 것은?

  1. 단단하고 취성이 있다.
  2. 융점이 낮다.
  3. 내열성, 내산화성이 좋다.
  4. 열전도율이 낮다.
(정답률: 68%)
  • 세라믹스는 일반적으로 강한 공유 결합이나 이온 결합을 가지고 있어 매우 높은 융점을 가지는 것이 특징입니다.

    오답 노트
    단단하고 취성이 있음: 세라믹스의 일반적 성질
    내열성, 내산화성이 좋음: 고온 안정성이 높음
    열전도율이 낮음: 단열 특성이 강함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 비중 8.9의 은백색을 띄며 내식성과 내열성이 커서 화학공업용, 화폐, 도금용으로 널리 사용되는 비철금속은?

  1. 주석(Sn)
  2. 아연(Zn)
  3. 납(Pb)
  4. 니켈(Ni)
(정답률: 60%)
  • 니켈(Ni)은 비중이 $8.9$이며 은백색을 띠는 금속으로, 내식성과 내열성이 매우 뛰어나 화학 공업 장치, 화폐, 도금 등 다양한 분야에 널리 사용되는 대표적인 비철금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 베어링의 호칭번호가 6008일 경우 안지름은?

  1. 8mm
  2. 16mm
  3. 20mm
  4. 40mm
(정답률: 64%)
  • 베어링 호칭번호의 마지막 두 자리가 04 이상인 경우, 이 숫자에 5를 곱하여 안지름을 구합니다.
    ① $d = B \times 5$
    ② $d = 08 \times 5$
    ③ $d = 40$
    따라서 안지름은 $40\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 관속을 충만하게 흐르고 있는 액체의 속도를 급격히 변화시키면 액체에 심한 압력의 변화가 생기는 데 이런 현상을 무엇이라 하는가?

  1. 퍼컬레이션
  2. 케비테이션
  3. 수격현상
  4. 서징현상
(정답률: 56%)
  • 관로 내를 흐르는 액체의 속도가 급격히 변할 때 발생하는 강한 압력 변화와 충격 현상을 수격현상(Water Hammer)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 주강제의 볼을 분사하여 표면가공을 함으로써 경도 및 피로강도를 향상시키는 표면가공법은?

  1. 쇼트 피닝
  2. 호닝
  3. 버어니싱
  4. 버핑
(정답률: 58%)
  • 작은 주강제 볼을 고속으로 분사하여 금속 표면에 압축 잔류 응력을 형성함으로써 경도와 피로강도를 높이는 방법은 쇼트 피닝입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 모듈이 6, 잇수가 50인 표준 스퍼기어의 바깥지름[mm]은?

  1. 300
  2. 312
  3. 316
  4. 322
(정답률: 63%)
  • 표준 스퍼기어의 바깥지름은 모듈에 잇수와 2를 더한 값을 곱하여 계산합니다.
    ① $D = m(z + 2)$
    ② $D = 6(50 + 2)$
    ③ $D = 312$
    따라서 바깥지름은 $312\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 축과 풀리 또는 기어의 허브(hub)사이에서 동력을 전달하는 요소로 널리 사용되고 있는 기계요소는?

  1. 코터
  2. 핀
  3. 키
  4. 나사
(정답률: 59%)
  • 축과 풀리, 기어의 허브를 결합하여 회전력을 전달함으로써 두 부품이 함께 회전하도록 고정하는 기계요소는 키입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 공압밸브를 작동시키는 방법 중 전기적인 작동방법은?

  1. 레버
  2. 스프링
  3. 압축공기
  4. 솔레노이드
(정답률: 79%)
  • 솔레노이드는 전류가 흐를 때 발생하는 자기력을 이용하여 밸브를 물리적으로 움직이게 하는 전기적 작동 장치입니다.

    오답 노트
    레버: 수동 작동
    스프링: 기계적 복귀 작동
    압축공기: 공압 작동
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 외접한 한쌍의 표준평치차의 중심거리가 100mm이고, 한쪽 기어의 피치원 지름이 80mm일 때 상대기어의 피치원 지름은?

  1. 40mm
  2. 90mm
  3. 120mm
  4. 160mm
(정답률: 50%)
  • 외접하는 두 기어의 중심거리는 두 피치원 반지름의 합과 같습니다.
    ① [기본 공식]
    $$ C = \frac{d_1 + d_2}{2} $$
    ② [숫자 대입]
    $$ 100 = \frac{80 + d_2}{2} $$
    ③ [최종 결과]
    $$ d_2 = 120 \text{ mm} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 저널에 작용하는 최대하중 W, 축의 직경을 d, 저널의 길이를 L 이라고 할 때 베어링 압력을 구하는 식은?

  1. W/(dL)
  2. (dL)/W
  3. d/(WL)
  4. L/(dW)
(정답률: 76%)
  • 베어링 압력은 저널에 가해지는 하중을 저널의 투영 면적(직경 $\times$ 길이)으로 나눈 값으로 정의합니다.
    ① [기본 공식]
    $$ P = \frac{W}{d \times L} $$
    ② [숫자 대입]
    $$ P = \frac{W}{d \times L} $$
    ③ [최종 결과]
    $$ P = \frac{W}{dL} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 노 속에서 서냉하여 철강, 기타 금속 재료의 연화, 결정조직의 조정, 편석의 균일화 등을 갖기 위한 열처리 방법은?

  1. 뜨임
  2. 화염경화법
  3. 담금질
  4. 풀림
(정답률: 50%)
  • 금속 재료를 적절한 온도로 가열한 후 노 속에서 천천히 냉각(서냉)시켜 내부 응력을 제거하고 재료를 연하게 만드는 열처리 방법은 풀림입니다.

    오답 노트
    뜨임: 담금질 후 인성을 부여하기 위한 재가열 처리
    담금질: 급랭시켜 경도를 높이는 처리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 일정 전압의 직류전원에 저항을 접속하고 전류를 흘릴 때, 이 전류값을 50% 증가시키기 위하여는 저항값을 몇 배로 하면 되는가?

  1. 0.60
  2. 0.67
  3. 0.80
  4. 1.20
(정답률: 67%)
  • 옴의 법칙($V=IR$)에 따라 전압이 일정할 때 전류 $I$와 저항 $R$은 반비례 관계입니다. 전류를 50% 증가시킨다는 것은 전류를 $1.5$배로 만드는 것이므로, 저항은 $1/1.5$배가 되어야 합니다.
    ① $R_2 = \frac{R_1}{1.5}$
    ② $R_2 = \frac{1}{1.5} \times R_1$
    ③ $R_2 = 0.666...$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 동기속도가 3600rpm인 동기발전기의 극수는 얼마인가? (단, 주파수는 60Hz 이다.)

  1. 2극
  2. 4극
  3. 6극
  4. 8극
(정답률: 58%)
  • 동기속도 공식을 이용하여 발전기의 극수를 구할 수 있습니다.
    ① [기본 공식] $P = \frac{120 f}{N_s}$
    ② [숫자 대입] $P = \frac{120 \times 60}{3600}$
    ③ [최종 결과] $P = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 동일 규격의 축전지 2개를 병렬로 연결한 경우 옳은 것은?

  1. 전압과 용량이 각각 2배가 된다.
  2. 전압은 1/2배, 용량은 2배가 된다.
  3. 용량은 1/2배, 전압은 2배가 된다.
  4. 전압은 불변이고, 용량은 2배가 된다.
(정답률: 75%)
  • 동일 규격의 축전지를 병렬로 연결하면 전압은 일정하게 유지되지만, 전체 용량은 연결한 축전지의 개수만큼 배수로 증가합니다. 따라서 전압은 불변이고, 용량은 2배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 폐루프 제어계에서 전동기의 회전속도는 궤환요소로서 전동기 축에 커플링을 통해서 결합되는 타코제너레이터(T.G)와 같은 다음의 어떤 요소로서 측정이 되는가?

  1. 포텐쇼 미터
  2. 응력 게이지
  3. 로드 셀
  4. 서보 센서
(정답률: 61%)
  • 폐루프 제어계에서 타코제너레이터(T.G)와 같이 기계적인 회전 속도나 위치를 전기적 신호로 변환하여 측정하는 요소를 서보 센서라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 한 대의 용량이 P[kVA]인 변압기 2대를 가지고 V결선으로 했을 경우의 출력은 몇 kVA 인가?

  1. P
  2. √3/P
  3. 2P
  4. 3P
(정답률: 72%)
  • 변압기 2대를 V결선했을 때의 출력은 단상 변압기 1대 용량의 $\sqrt{3}$배가 되는 특성을 가집니다.
    ① [기본 공식] $P_V = \sqrt{3} P$
    ② [숫자 대입] $P_V = \sqrt{3} P$
    ③ [최종 결과] $P_V = \sqrt{3} P$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

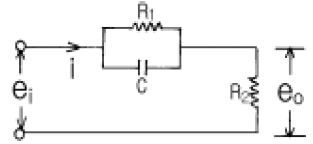

66. 그림과 같은 회로에서 입력전압의 위상은 출력전압의 위상과 어떤 관계에 있는가?

  1. 동상이다.
  2. 앞선다.
  3. 뒤진다.
  4. 앞설 수도 있고 뒤질 수도 있다.
(정답률: 66%)
  • 회로를 보면 $R_1$과 $C$가 병렬로 연결되어 있고, 그 뒤에 $R_2$가 직렬로 연결된 구조입니다. 커패시터($C$) 성분으로 인해 전체 회로는 용량성 회로가 되며, 출력전압 $e_o$는 입력전압 $e_i$보다 위상이 앞서게 됩니다. 따라서 입력전압의 위상은 출력전압보다 뒤지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 연산증폭기의 성질과 거리가 먼 것은?

  1. 전압 이득이 크다.
  2. 입력 임피던스가 매우 작다.
  3. 전력 이득이 매우 크다.
  4. 입력 임피던스가 매우 크다.
(정답률: 64%)
  • 연산증폭기(Op-Amp)는 이상적으로 매우 큰 전압 이득과 매우 큰 입력 임피던스, 그리고 매우 작은 출력 임피던스를 갖는 특성이 있습니다.

    오답 노트
    입력 임피던스가 매우 작다: 입력 임피던스는 신호원으로부터 전류를 적게 끌어오기 위해 매우 커야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 자동제어방식을 응용분야에 의하여 분류하면 자동조정, 서보기구, 프로세스제어로 분류한다고 할 때 자동조정의 제어량에 해당되는 것은?

  1. 전압
  2. 위치
  3. 방위
  4. 압력
(정답률: 52%)
  • 자동제어방식의 분류 중 자동조정은 전압, 전류와 같은 전기적 양을 제어량으로 합니다.

    오답 노트
    위치, 방위: 서보기구의 제어량
    압력: 프로세스제어의 제어량
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

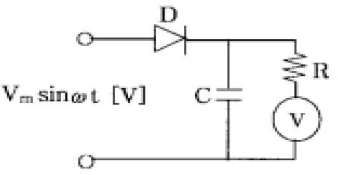

69. 그림과 같이 교류의 전압을 직류용 가동코일형 계기를 사용하여 측정하였다. 전압계의 눈금은 몇 V 인가? (단, 교류전압의 최대값은 Vm이고, 전압계의 내부저항 R의 값은 충분히 크다고 한다.)

  1. Vm
  2. Vm/√2
  3. Vm/2
  4. Vm/2√2
(정답률: 64%)
  • 제시된 회로 는 다이오드와 커패시터를 이용한 반파 정류 평활 회로입니다. 커패시터 $C$가 전압을 충전하여 유지하므로, 직류용 계기에는 교류 전압의 최댓값인 $V_{m}$이 측정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 60Hz, 100V의 교류전압이 200Ω의 전구에 인가될 때 소비되는 전력은 몇 W 인가?

  1. 50
  2. 100
  3. 150
  4. 200
(정답률: 53%)
  • 전력의 기본 공식을 사용하여 전압과 저항값으로 소비전력을 계산합니다.
    ① [소비전력 공식] $P = \frac{V^{2}}{R}$
    ② [숫자 대입] $P = \frac{100^{2}}{200}$
    ③ [최종 결과] $P = 50$
    따라서 소비전력은 $50\text{W}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. PI동작의 전달함수는?

  1. Kp
  2. KpST
  3. Kp(1+ST)
  4. Kp(1+1/ST)
(정답률: 52%)
  • PI 제어는 비례(Proportional) 동작과 적분(Integral) 동작이 결합된 형태로, 전달함수는 비례 이득 $K_{p}$와 적분 시간 $T$를 이용하여 다음과 같이 표현됩니다.
    $$G(s) = K_{p}(1 + \frac{1}{sT})$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. PLC(Programmable Logic Controller)를 사용한 제어에서 CPU의 구성에 해당하지 않는 것은?

  1. 연산장치
  2. 프로그램 카운터
  3. 기억장치
  4. 범용 레지스터
(정답률: 66%)
  • PLC의 CPU는 연산장치, 프로그램 카운터, 범용 레지스터 등으로 구성되어 제어 로직을 처리합니다. 기억장치는 CPU와 구분되는 별도의 메모리 영역으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 폐루프 제어계의 장점이 아닌 것은?

  1. 생산품질이 좋아지고, 균일한 제품을 얻을 수 있다.
  2. 수동제어에 비해 인건비를 줄일 수 있다.
  3. 제어장치의 운전, 수리에 편리하다.
  4. 생산속도를 높일 수 있다.
(정답률: 63%)
  • 폐루프 제어계는 피드백 회로가 포함되어 있어 정밀한 제어가 가능하고 품질과 생산성을 높일 수 있지만, 구조가 복잡하여 개루프 제어계에 비해 운전 및 수리가 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 직류 전동기의 속도제어법에서 정출력 제어에 속하는 것은?

  1. 계자제어법
  2. 전기자저항제어법
  3. 전압제어법
  4. 워드 레오나드제어법
(정답률: 44%)
  • 직류 전동기의 계자제어법은 계자 자속을 변화시켜 속도를 제어하는 방식으로, 출력은 일정하게 유지하면서 속도를 조절하는 정출력 제어 방식에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 전류 i= 3t2 + 6t를 어떤 전선에 5초동안 통과시켰을 때 전기량은 몇 C 인가?

  1. 140
  2. 160
  3. 180
  4. 200
(정답률: 56%)
  • 전기량은 전류를 시간에 대해 적분하여 구할 수 있습니다.
    ① [기본 공식] $Q = \int_{0}^{t} i \, dt$
    ② [숫자 대입] $Q = \int_{0}^{5} (3t^{2} + 6t) \, dt = [t^{3} + 3t^{2}]_{0}^{5}$
    ③ [최종 결과] $Q = 125 + 75 = 200$ C
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 제어대상에 속하는 양으로 제어계의 출력신호가 되는 것은?

  1. 제어량
  2. 조작량
  3. 목표값
  4. 오차
(정답률: 69%)
  • 제어계에서 제어 대상의 상태를 나타내며, 최종적으로 얻고자 하는 출력 신호를 제어량이라고 합니다.

    오답 노트
    조작량: 제어량을 조절하기 위해 조작부에 가하는 양
    목표값: 제어량이 도달해야 하는 설정값
    오차: 목표값과 제어량의 차이
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 온도 보상용으로 사용할 수 있는 것은?

  1. 다이오드
  2. 다이액
  3. 더미스터
  4. SCR
(정답률: 74%)
  • 더미스터(Thermistor)는 온도 변화에 따라 저항값이 변하는 특성을 가진 반도체 소자로, 회로 내에서 온도 변화를 감지하고 이를 보상하는 온도 보상용 회로에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 논리식 와 등가인 것은?

  1. A
  2. B
(정답률: 41%)
  • 주어진 논리식 $(A + B)(\bar{A} + B)$를 분배법칙을 이용하여 간소화하면 다음과 같습니다.
    $$ (A + B)(\bar{A} + B) = A\bar{A} + AB + \bar{A}B + BB $$
    여기서 $A\bar{A} = 0$이고 $BB = B$이므로,
    $$ 0 + AB + \bar{A}B + B = B(A + \bar{A} + 1) = B $$
    따라서 최종 결과는 $B$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 입력기구에 속하는 것은?

  1. 검출 스위치
  2. 솔레노이드 밸브
  3. 표시램프
  4. 마그네틱 스위치
(정답률: 56%)
  • 입력기구는 외부의 상태나 신호를 감지하여 제어부로 전달하는 장치입니다. 검출 스위치는 물체의 유무나 상태를 감지하여 전기적 신호를 보내는 대표적인 입력기구입니다.

    오답 노트
    솔레노이드 밸브, 표시램프, 마그네틱 스위치: 제어 신호를 받아 동작하는 출력기구
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 회전계통의 관성능률은 전기계통의 어떤 요소와 유사한가?

  1. 저항
  2. 커패시턴스
  3. 인덕턴스
  4. 상호유도계수
(정답률: 61%)
  • 회전계통의 관성능률은 에너지를 저장했다가 방출하며 변화에 저항하는 성질을 가지는데, 이는 전기계통에서 전류의 변화를 억제하고 에너지를 자기장 형태로 저장하는 인덕턴스의 특성과 유사합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
